BRUKSANVISNING ERGD51 PANASONIC

• Denna apparat kan användas av barn från 8 års ålder och personer med nedsatta fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan övervakning av vuxen.

• Strömsladden kan inte bytas ut. Om strömsladden går sönder ska AC‑adaptern kasseras. PB016970 - ER-GD6151_(10S)_12-04-18.indd 164 2018/12/4 10:10:38165 Svenska

• Följande symbol betyder att den är lämpad för rengöring under öppen vattenkran.

• Rengör inte med vatten när AC‑adaptern är ikopplad.

• Använd inte något annat än den medföljande AC‑adaptern för annat syfte. Använd inte heller någon annan produkt med den medföljande AC‑adaptern. (Se sidan 171.)

• Följandesymbolindikerarattenspeciklöstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen. PB016970 - ER-GD6151_(10S)_12-04-18.indd 165 2018/12/4 10:10:39166 Svenska Säkerhetsföreskrifter För att minska risken för personskada, dödsfall, elstöt, brand och skada på egendom, måste du alltid följa säkerhetsföreskrifterna nedan. Förklaring av symboler Följandesymboleranvändsförattklassiceraoch beskriva nivån av fara, personskada och egendomsskada som kan uppstå om säkerhetsföreskriften inte åtföljs och apparaten används på ett felaktigt sätt. FARA Betecknar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall. VARNING Betecknar en potentiell risk som kan resultera i allvarlig personskada eller dödsfall. FÖRSIKTIGHET Betecknar en fara som kan resultera i en mindre personskada eller skada på egendom. Följandesymboleranvändsförattklassiceraoch beskriva den typ av instruktioner som ska beaktas. Denna symbol används för att uppmärksamma användarenpåenspecikanvändningsprocedur som inte får utföras. Denna symbol används för att uppmärksamma användarenpåenspecik användningsprocedur som måste utföras för säker användning av apparaten. VARNING ►Denna produkt Denna apparat har ett inbyggt, laddningsbart batteri. Apparaten får inte kastas in i öppen eld eller hetta. ‑ Det kan i så fall orsaka överhettning, antändning eller explosion. Modiering eller reparation är inte tillåtet. ‑ Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.). Apparaten får inte monteras isär, med undantag för vid kassering.

Det kan orsaka brand, elstöt eller personskada. PB016970 - ER-GD6151_(10S)_12-04-18.indd 166 2018/12/4 10:10:39167 Svenska VARNING ►Vid onormal eller felaktig funktion Avbryt genast användningen och koppla bort adaptern från vägguttaget vid onormal funktion eller fel. ‑ Underlåtenhet att göra detta kan resultera i brand, elstöt eller kroppsskada. <Onormal funktion eller fel>

• Huvudenheten eller AC-adaptern är defomerad eller ovanligt varm.

• Huvudenheten eller AC-adaptern luktar bränt.

• Det hörs konstiga ljud under användning eller laddning av huvudenheten eller AC-adaptern. ‑ Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter. ►Strömförsörjning Anslut inte och koppla inte bort adaptern till ett vägguttag med fuktiga händer. ‑ Det kan det orsaka elstöt eller personskada. Sänk inte ner AC-adaptern i vatten och tvätta inte av den med vatten. Placera inte AC-adaptern över eller nära ett vattenfyllt handfat eller badkar. Använd aldrig apparaten om AC-adaptern är trasig eller om strömkontakten sitter alltför löst i vägguttaget. Du får inte skada eller modiera, eller alltför kraftfullt böja, dra eller vrida strömsladden. Placera inga tunga föremål ovanpå sladden och se till att den inte kommer i kläm. ‑ I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen. ‑ Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning. Se alltid till att apparaten används med en strömkälla som stämmer med märkspänningen som indikeras på AC-adaptern. Sätt i adaptern. ‑ Underlåtenhet att göra detta kan resultera i brand eller elstöt. Koppla alltid bort adaptern från vägguttaget inför rengöring. ‑ I annat fall kan det resultera i elstöt eller personskada. PB016970 - ER-GD6151_(10S)_12-04-18.indd 167 2018/12/4 10:10:39168 Svenska VARNING Rengör regelbundet strömkontakten och laddningskontakten för att förhindra att damm ansamlas. ‑ I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

Koppla bort adaptern och torka av den med en torr trasa. ►Förhindra olyckor Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten. ‑ Om delar eller tillbehör kommer i munnen kan det resultera i personskada eller skada på apparaten. Om oljan sväljs av misstag, framkalla inte kräkning utan drick rikligt med vatten och kontakta läkare. Om oljan kommer i kontakt med ögonen, skölj genast grundligt under rinnande vatten och kontakta läkare. ‑ Underlåtenhet att göra detta kan leda till fysiska problem. FÖRSIKTIGHET ►Skydda huden Tryck inte bladet hårt mot din hud eller mot dina läppar. Använd inte denna produkt för annat syfte än trimning av skägg. ‑ Detta kan resultera i hudskada. Placera inte bladen på öron eller grov hud (såsom svullnader, skador eller skönhetsäckar). ‑ Detta kan orsaka skador på öron och ojämn hud. Tryck inte hårt på bladet. Ta heller inte på skärbladet med naglar. Låt inte skärbladet komma i kontakt med hårda föremål. ‑ Detta kan orsaka skador på skärbladet, och skada huden då skärbladet är väldigt tunt. Var försiktig när du använder det. Kontrollera före bruk att bladen inte är skadade eller deformerade. ‑ Underlåtenhet att göra detta kan resultera I skada på huden. PB016970 - ER-GD6151_(10S)_12-04-18.indd 168 2018/12/4 10:10:40169 Svenska FÖRSIKTIGHET ►Observera följande försiktighetsåtgärder Låt inte metallföremål eller skräp fastna i nätkontakten eller apparatkontakten. ‑ I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Dela inte trimmern med din familj eller andra personer. ‑ Detkanledatillinfektionerellerinammationer. Apparaten får inte tappas eller slås mot andra föremål. ‑ Detta kan orsaka personskada. Linda inte sladden runt adaptern och huvudenheten vid förvaring. ‑ Då kan strömsladden gå sönder av belastningen och orsaka brand pga. kortslutning. Koppla bort adaptern från vägguttaget när den inte används. ‑ Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering. Koppla bort adaptern eller apparatkontakten genom att hålla i adaptern eller apparatkontakten, inte i strömsladden.

I annat fall kan det resultera i elstöt eller personskada. Hantering av urtaget batteri vid kassering FARA Det laddningsbara batteriet är endast till för användning i denna trimmer. Använd inte batteriet med andra produkter. Ladda inte batteriet när det har tagits bort från produkten. Kasta inte i eld eller applicera värme. Varken löd, ta isär eller modiera batteriet. Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål. Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar. Ta aldrig av höljet på batteriet. ‑ Det kan i så fall orsaka överhettning, antändning eller explosion. Batteriet innehåller batterivätska. Om den kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten. ‑ I annat fall kan det orsaka synförlust.

Kontakta läkare omedelbart. PB016970 - ER-GD6151_(10S)_12-04-18.indd 169 2018/12/4 10:10:40170 Svenska VARNING Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn. ‑ Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart. Batteriet innehåller batterivätska. Om batterivätska kommer i kontakt med hud eller kläder, skölj med rent vatten, så som kranvatten. ‑ Underlåtenhet att göra detta kan resultera i skada på huden. Viktig information

• Innan ett tillbehör används, kontrollera att det har monterats ordentligt. Om detta inte görs kan håret trimmas för kort.

• Apparaten får inte användas på djur.

• Applicera olja på bladet före och efter varje användning. (Se sida 176.) Om olja inte appliceras kan följande problem uppstå. ‑ Bladet är slött. ‑ Förkortad drifttid. ‑ Högre ljud.

• Förvara huvudenheten på en plats med låg luftfuktighet efter användning. Underlåtenhet att göra detta kan orsaka kondens eller rost.

• Var noga med att placera skyddslocket på huvuddelen att skydda bladet när du bär runt eller lagring. PB016970 - ER-GD6151_(10S)_12-04-18.indd 170 2018/12/4 10:10:41171 Svenska Delidentikation

Huvuddel 1 Strömbrytare 2 Laddningss‑ tatuslampa (

3 Kontakt 4 Skärblad Kamtillbehör för trimningshöjd 5 Reglage 6 Trimlängdens indikation Detaljtillbehör ER-GD61 Skyddshuv AC-adapter (RE9‑86)

• Formen på AC-adaptern varierar beroende på område.

• En av de angivna strömförsörjningse- nheterna är försedda med denna apparat. 7 Adapter 8 Strömkontakt 9 Strömsladd 0 Stickpropp Tillbehör Rengöringsborste Olja Väska ER-GD61 Förberedelser Laddning

• Försäkra att trimmern är avslagen.

• Kontrollera att laddningsstatuslampan (

• Laddning är klar efter ca 1 timme.

Koppla loss adaptern när laddningsstatuslampan slocknar. (av säkerhetsskäl och för att minska energiförbrukningen) <Att kontrollera om enheten är färdigladdad> Ta bort och sätt i stickkontakten igen. Om laddningsljusindikatorn lyser och släcks efter ungefär 5 sekunder, så är den färdigladdad. OBS!

• Om du hör oljud från radioapparater eller andra enheter under användning eller laddning av produkten, använd produkten på ett annat ställe.

När apparaten inte används under 6 månader eller längre kommer batteriet att försvagas (läcka batterivätska, etc.). Ladda upp batteriet en gång var 6:e månad. PB016970 - ER-GD6151_(10S)_12-04-18.indd 171 2018/12/4 10:10:41172 Svenska

• När du laddar apparaten för första gången eller när den inte har varit i bruk i mer än 6 månader, kan laddningstiden ändras och laddningsljusindikatorn lyser inte de första minuterna. Dessutom kan drifttiden minska. I dessa fall ska den laddas i minst 8 timmar.

Rekommenderad omgivningstemperatur vid laddning är 0 °C – 35 °C. Laddningstiden kan ändras eller batterikapaciteten kan minska utanför rekommenderad temperatur.

• En full laddning ger tillräckligt med ström för ca. 50 minuters användning. (Baserad på användning vid 20 °C–30 °C.) Drifttiden kan variera beroende på hur ofta apparaten används och hur den används.

• Du kan ladda batteriet innan det är helt urladdat. Det rekommenderas dock att ladda när batteriet är helt urladdat. Batterilivslängden beror huvudsakligen på faktorer som hur det används och förvaras. Nätdrift Om du ansluter AC‑adaptern till enheten på samma sätt som för laddning, och sätter på strömmen, så kan du använda den.

• Batteriet kommer att laddas ur, även när AC‑adaptern är i bruk.

• Om återstående batteri är lågt kan skärbladen röra sig långsamt eller stanna, även med nätkraftkälla. Om detta är fallet, ladda batteriet 1 minut eller längre. Användning

• Applicera olja på bladet före och efter varje användning. (Se sida 176.)

• Apparaten kanske inte fungerar i en omgivningstemperatur på cirka 0 °C.

• Rengör apparaten efter varje användning. (Se sidorna 174 och 175.) <Notera innan trimning>

• Försäkra att huvudenheten är avslagen.

• Kontrollera före bruk att bladen inte är skadade eller deformerade.

• Använd inte med raklödder eller när skägget är blött. Blött skägg kan fastna på huden eller klumpa ihop sig vilket gör det svårt att trimma.

Välj de önskade kamtillbehören, och sätt på strömmen och börja trimma.

• Använd lämpligt kamtillbehör efter behov. Den kan även användas utan tillbehöret. ●Utantillbehör(Sesida173.) ●Kamtillbehörförtrimningshöjd(Sesida174.) ●Detaljtillbehör ER-GD61 (Se sida 174.)

Stäng av efter användning. PB016970 - ER-GD6151_(10S)_12-04-18.indd 172 2018/12/4 10:10:41173 Svenska Att ta bort och montera tillbehören

• Var försiktig så att du inte skadar dina händer och dylikt med skärbladet när du tar bort eller monterar tillbehöret. ►Borttagning av tillbehör Håll huvudenheten på ett säkert sätt och dra ut tillbehöret uppåt och ta bort det från huvudenheten.

delen på ett säkert sätt och ta bort tillbehöret.

ER-GD61 ►Att montera tillbehöret För ned tillbehöret på huvudenheten tills det att ett klick hörs.

• Om tillbehöret inte monteras på rätt sätt så kan inställningen ändras, vilket gör att den klipper för mycket vid användning. Klicka ER-GD61

• Du kan följa samma procedur för att ta bort och montera skyddshatten. Utan tillbehör

• Använd utan tillbehöret för precisa linjer. För att göra linjen renare, placera skärbladet horisontalt mot huden och trimma neråt. Trimlängd: ca 0,1 mm (Fasta bladet tjocklek är 0,1 mm) PB016970 - ER-GD6151_(10S)_12-04-18.indd 173 2018/12/4 10:10:43174 Svenska Kamtillbehör för trimningshöjd

• Siffran på tillbehöret anger den önskade hårlängden.

• Den faktiska skägglängden kommer att vara lite längre än höjden du ställer in.

• Önskade resultat kanske inte uppnås om skägget är för långt. Om det är det, klipp skägget till ca 20 mm innan du använder trimmern.

• Skägg är lätt att samla i tillbehöret när man klipper mycket skägg. Rengör tillbehöret när det händer. (Se sidorna 174 och 175.)

Vrid på ratten och justera trimhöjden (

• Trimhöjd: ungefärl. 0,5 mm till 10 mm

Håll den plana delen av kammen mot din hud och klipp skägget genom att kamma det åt vänster och höger. Kammens plana del Detaljtillbehör ER-GD61

• Använd detaljtillbehöret för trimning av trånga områden och för detaljerad trimning. För att göra linjen renare, placera skärbladet horisontalt mot huden och trimma neråt. Trimma gradvis från kanterna genom att applicera skärbladet mot huden. Underhåll Rengöring

• Rengör huvudenheten och skärbladet efter varje användning. (Om den inte rengörs så kommer mekanismen och skarpheten att försämras.)

• Använd inte thinner, bensin, alkohol eller andra kemikalier. Det kan orsaka fel, sprickor eller missfärga huvudenhet. Torka huvudenheten med en mjuk trasa som har fuktats lätt med kranvatten eller en blandning av kranvatten och rengöringsmedel.

• Försäkra att huvudenheten är avslagen.

• Avlägsna huvudenheten från AC‑adaptern. PB016970 - ER-GD6151_(10S)_12-04-18.indd 174 2018/12/4 10:10:44175 Svenska ►Med vatten Avlägsna lätt smuts Mycket smutsig rakapparat

1. Avlägsna tillbehöret

och sätt på huvudenheten. (Se sida 173.)

2. Häll vatten genom

vatteninloppet på baksidan av huvudenheten och skölj grundligt under ca 20 sekunder och stäng sedan av huvudenheten.

1. Avlägsna tillbehör och

skärblad. (Se sidorna 173 och 176.)

2. Rengör huvudenheten,

bladet och tillbehören under rinnande vatten.

• Skaka upp och ner upprepade gånger för att få bort vattnet.

• Var noga med att inte stöta emot handfatet eller något annat föremål medan dränering av vatten på huvuddelen sker. Underlåtenhet att göra detta kan orsaka fel.

3. Torka av vattnet med en

handduk och låt den självtorka.

• Den torkar snabbare med bladet borttaget.

4. Applicera olja på bladet när det

är torrt. (Se sida 176.)

5. Sätt på skärbladet och

skyddshatten på huvudenheten.

• Varnogamedattplacera skyddslocket på huvuddelen för att skydda bladet vid lagring. ER-GD61 ►Med borsten

1. Ta bort tillbehöret och skärbladet.

(Se sidorna 172 och 176.)

2. Rengör huvudenheten med hjälp av borsten.

3. Rengör skärbladet med hjälp av

• Hållinnerengöringsspaken

) för att höja det rörliga skärbladet (

) vid rengöring mellan det stationära skärbladet (

) och det rörliga skärbladet.

5. Sätt på skärbladet och skyddshatten på

• Varnogamedattplaceraskyddslocketpå huvuddelen för att skydda bladet vid lagring. PB016970 - ER-GD6151_(10S)_12-04-18.indd 175 2018/12/4 10:10:45176 Svenska Avlägsna och montera skärbladet

• Vänligen kontrollera om bladet är deformerad eller eller skadade innan ta bort och montera den. ►Ta av skärbladet

1. Håll huvudenheten på framsidan.

2. Tryck metalldelen av skärbladet

åt vänster med tummen.

• Det är ingen fara att ta på skärbladetmedngrarna.

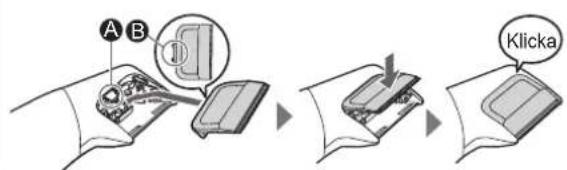

• Var försiktig så att du inte tappar bladet. ►Montera tillbaka skärbladet Placera monteringskroken (

) på trimmern och tryck sedan in tills du hör att det klickar till.

• Applicera olja på skärbladet före och efter varje användning.

Fäst skärbladet till huvuddelen, sätt på strömmen och låt den gå i ungefär 5 sekunder. ►Utbytbara delar Utbytbara delar kan inhandlas hos din återförsäljare eller servicecenter. Utbytbara delar för ER‑GD61/ER‑GD51 Skärblad WER9500 Smörjolja WES003P

• Använd inget annat skärblad än det som är avsett för detta ändamål, då det kan försämra prestandan.

• Vi rekommenderar smörjoljan Panasonic WES003P. PB016970 - ER-GD6151_(10S)_12-04-18.indd 176 2018/12/4 10:10:46177 Svenska Felsökning Utför följande åtgärder. Om problemen inte kan lösas, kontakta butiken där du köpte enheten eller en serviceverkstad auktoriserad av Panasonic för reparation. Problem Åtgärd Huvudenheten har blivit slö. Användningstiden är kort. Huvudenheten har slutat fungera. Följ varje procedur nedan tills problemen lösts:

1. Ladda huvudenheten.

2. Gör rent bladet och stryk på

auktoriserad serviceverkstad. Ladda batteriet kontinuerligt under ungefär 8 timmar för att återställa det. Om få användningar återstår efter laddningen är batterilivet slut. (Det kan läcka vätska på grund av en försämring i slutet av batteriets livslängd.) Kontakta en auktoriserad serviceverkstad för reparation. Problem Åtgärd Huvudenheten kan inte laddas. Sätt i apparaten stickproppen till huvuddel ordentligt. Kontrollera att laddningsstatuslampan lyser. (Se sidan 171.) Ett högt ljud hörs. Applicera olja. (Se sidan 176.) Se till att bladet monterats riktigt. Bladets livslängd Bladets livslängd varierar beroende på hur ofta och länge huvudenheten används. Till exempel; knivbladets livslängd är cirka 3 år vid trimning i 5 minuter 10 gånger i månaden. Byt ut knivbladen om trimningens effektivitet minskar betydligt trots noggrant underhåll. Batterilivstid Batteriets livslängd varierar beroende på hur ofta och länge trimmern används. Om batteriet laddas en gång per månad är dess livslängd ca 3 år. Om drifttiden är avsevärt kortare även efter en full laddning kan batteriet ha nått slutet av dess livslängd. PB016970 - ER-GD6151_(10S)_12-04-18.indd 177 2018/12/4 10:10:46178 Svenska Ta ut det inbyggda uppladdningsbara batteriet Ta bort det inbyggda uppladdningsbara batteriet innan du kasserar huvudenheten. Batteriet måste kasseras på ett säkert sätt. Lämna in batteriet på en återvinningsstation för batterieromensådannns. Dennagurfårendastanvändasnärdukasserar huvudenheten, och får inte användas för att reparera den. Om du monterar ned huvudenheten själv är den inte längre vattentät, vilket kan leda till funktionsfel.

• Avlägsna huvudenheten från AC‑adaptern.

• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.

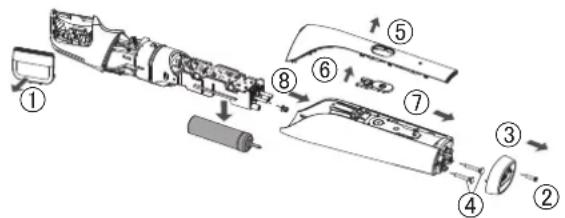

• Gå igenom steg 1 till 8 och lyft upp batteriet. Sedan tar du bort det.

• Var försiktig så att inte plus‑ och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

• Miljöskydd och återvinningsbara material Trimmern innehåller ett nickelhybridbatteri. Lämna in batteriet på en återvinningsstation för batterieromensådannnsdärdubor. Specikationer Kraftkälla Se AC‑adapterns märkplåt. (automatisk spänningskonvertering) Motorspänning 1,2 V Laddningstid Cirka 1 timme Luftburet akustiskt buller 67 (dB (A) re 1 pW) Denna produkt är endast avsedd för användning i hemmet. PB016970 - ER-GD6151_(10S)_12-04-18.indd 178 2018/12/4 10:10:46179 Svenska Avfallshantering av produkter och batterier Endast för Europeiska Unionen och länder med återvinningssystem Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. Notering till batterisymbolen (nedanför) Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien. PB016970 - ER-GD6151_(10S)_12-04-18.indd 179 2018/12/4 10:10:46180 PB016970 - ER-GD6151_(10S)_12-04-18.indd 180 2018/12/4 10:10:46181 Suomi Käyttöohjeet Verkkovirta-/uudelleenladattava partatrimmeri (Kotitalouskäyttöön) Mallinro ER-GD61/ER-GD51 Kiitos että valitsit tämän Panasonic-tuotteen. Lue ohjeet kokonaan ennen laitteen käyttämistä ja säästä ne myöhempää käyttöä varten. Turvatoimet p. 184
