Produkttyp	Skägg- och hårtrimmer
Märke	Panasonic
Modell	ER-CTN1
Strömförsörjning	Uppladdningsbar (inbyggt batteri)
Laddningstid	Cirka 1 timme (modell ER-CBL1) eller ej specificerat
Drifttid	Upp till 50 min (ER-CBN1) eller 90 min (ER-CBL1)
Snabbladdning	3 min laddning ger 5 min användning (endast ER-CBL1)
Skjuvhöjdsintervall	0,5 mm (utan kam), 1-10 mm (kam A), 11-20 mm (kam B)
Höjdinställning	Ratt och indikator på kammen
Medföljande tillbehör	Kam A och B, rengöringsborste, smörjolja
Rengöring	Tvättbar i vatten (huvud, kam, blad); borste för hår
Underhåll	Smörj bladet före och efter varje användning
Säkerhet	Skyddat blad, använd endast avsett blad, använd inte på irriterad hud
Reservdelar	Reservblad finns hos återförsäljare eller servicecenter
Ljudnivå	67 dB(A)
Användning	Hushållsbruk

Vanliga frågor - ERCTN1 PANASONIC

Hur rengör man trimmern?

Ta bort kammen och skölj huvudet med vatten. Använd rengöringsborsten för hår, smörj sedan bladet.

Hur ställer man in skärhöjden?

Vrid på ratten på kammen för att välja önskad höjd. Kam A (1-10 mm) och B (11-20 mm) erbjuder olika intervall.

Kan man använda trimmern utan kam?

Ja, utan kam är skärhöjden cirka 0,5 mm. Idealisk för efterbehandling och finhår.

Hur byter man blad?

Stäng av apparaten. För att ta bort bladet, tryck det bort från huvudet. För att montera det, sätt kroken i uttaget tills det klickar. Se bruksanvisningen figur 7.

Vad är batteritiden?

Drifttiden beror på laddaren: upp till 50 minuter med modell ER-CBN1 och 90 minuter med ER-CBL1.

Hur smörjer man bladet?

Ta bort bladet, applicera en droppe smörjolja på angivna ställen, låt sedan gå i 5 sekunder. Smörj före och efter varje användning.

Kan man använda trimmern på vått hår?

Det rekommenderas inte att använda kammen på vått hår eftersom de kan klumpa ihop sig. Klippning utan kam är möjlig på torrt hår.

Vad gör man om apparaten inte fungerar längre?

Kontrollera laddningen, rengör och smörj bladet, byt blad om nödvändigt. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Var hittar man reservdelar?

Reservdelar, som bladet, finns hos din återförsäljare eller på ett Panasonic-servicecenter.

Är huvudet avtagbart?

Ja, huvudet tas bort genom att trycka på frigöringsknappen. För att sätta tillbaka det, klicka fast det tills det klickar.

BRUKSANVISNING ERCTN1 PANASONIC

Lynopladning (kun ER-CBL1)

Hurtiglading (kun på ER-CBL1)

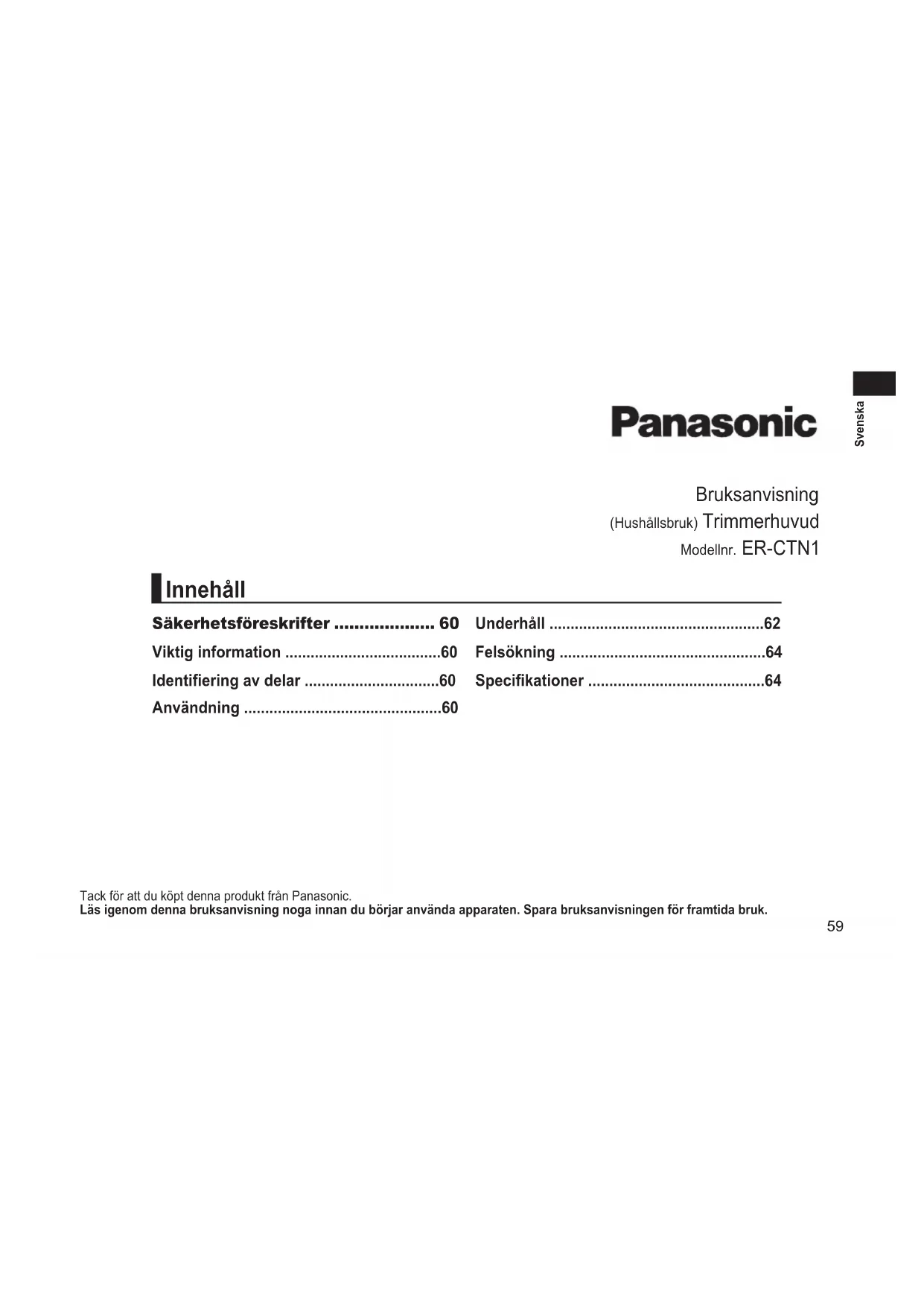

(Hushållsbruk) Trimmerhuvud

Modellnr. ER-CTN1

Innehåll

Säkerhetsföreskrifter 60

Viktig information 60

Identifiering av delar 60

Användning 60

Underhåll 62

Felsökning 64

Specifikationer 64

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisning noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

Säkerhetsföreskrifter

Se till att följa dessa instruktioner.

För att undvika olyckor, skador eller skador på egendom, följ instruktionerna nedan.

Följande tabell indikerar grad av skada orsakad av olämplig drift.

WARNING

Indikerar potentiell fara som kan resultera i allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Indikerar potentiell fara som kan resultera i en mindre personskada eller skada på egendom.

WARNING

▶ Förhindra olyckor

• Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten.
• Om delar eller tillbehör kommer i munnen kan det resultera i personskada eller skada på apparaten.

FÖRSIKTIGHET

▶ Skydda huden

• Tryck inte skärbladet hårt mot huden.
• Använd inte skärbladet annat än det avsedda.
• Använd inte denna apparat för annat syfte än trimning av skägg och hår.
• Placera inte bladen på öron eller känslig hud (såsom svullnader, skador eller skönhetsfläckar).
• Detta kan orsaka skador på öron och ojämn hud.
• Kontrollera före bruk att skärbladen inte är skadade eller deformerade.
• Om detta inte görs kan det orsaka skador på huden.

Viktig information

- Applicera smörjolja på skärbladet före och efter varje användning. (Se sidan 63.)

Om smörjolja inte appliceras kan följande problem uppstå.

• Apparaten blir slö.
• Förkortad drifttid.
• Högre ljud.

Identifiering av delar (Bild 1)

A Trimmerhuvud

① Vatteninlopp
② Trimlängdens indikation
③ Reglage (höjdjustering)
④ Vattenutsläpp
⑤ Skärblad

Tillbehör

• Rengör apparaten efter användning.
  1 Montera trimmerhuvudet på huvudenheten tills att ett klick hörs.
  2 Montera önskat kamtillbehör och justera trimningshöjden efter behov.
• Det kan även användas utan kamtillbehöret. (Trimlängd: ca 0,5 mm)
• Använd inte kamtillbehöret på vått här. Vått här kan klumpa sig eller fastna på huden och bli svårt att trimma.
• Inställning för 10,5 mm är ej möjlig.

3 Slå på strömmen.

Anmärkning

- Användningstid efter en full laddning är enligt följande.

ER-CBL1: 90 minuter

ER-CBN1: 50 minuter

(Baserad på torr användning vid 20 °C – 30 °C.)

Drifttiden kan variera beroende på hur ofta apparaten används och hur den används.

Snabbladdning (endast ER-CBL1)

Även om batteriet tar slut kan du använda den under 5 minuter efter 3 minuters laddning.

(Detta kommer att bero på användning.)

Borttagning och montering av trimmerhuvudet (Bild 2)

- Se till att huvudenheten är avslagen.

Ta bort trimmerhuvudet medan du trycker in frigöringsknappen (a).

- Ställ huvudet när det har tagits bort.

Montera trimmerhuvudet på huvudenheten tills att ett klick hörs.

Borttagning och montering av kamtillbehör (Bild 3)

- Var försiktig så att du inte skär din hand på skärbladet.

Ta bort kamtillbehöret från trimmerhuvudet.

För ned kamtillbehöret på huvudet tills ett klick hörs.

Uppskattad kaphöjd

- Den faktiska härlängden kommer att vara lite längre än höjden du ställer in.

▶ Kamtillbehör [A]

Indikator	1	•	2	3	4	5		•		•		•
Trimlängd (mm)(uppskattning)	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5

Indikator	11	•	12	13	14		•		•
Trimlängd (mm)(uppskattning)	11	11,5	12	12,5	13	13,5	14	14,5

Justering av skägglängd

Håll trimmern med strömbrytaren vänd uppåt, trimma genom att hålla skärbladet i kontakt med huden och rör trimmern mot skäggets riktning. (Bild 4-1)

- Hårrester kan samlas inuti kamtillbehöret när stora mängder skägg klipps, så dessa bör avlägsnas efter varje användning.

Trimning utan kamtillbehör/trimning av mjukt hår

Håll trimmern med strömbrytaren vänd utåt, trimma genom att sätta skärbladet mot huden. (Bild 4-2)

- Trimmern kan inte trimma här till kortare än 0,5 mm.

Forma skägget

Använd trimmern utan kamtillbehöret för att forma ditt skägg ordentligt.

▶ Ovan och under läppar (Bild 4-3-1)
Håll trimmern med strömbrytaren vänd nedåt, klipp längs en linje med skärbladet i 90° vinkel mot huden.
▶ Ändarna på en mustasch (Bild 4-③-2)
Håll trimmern med strömbrytaren vänd utåt, trimma gradvis från kanterna genom att applicera skärbladet mot huden.
▶ Polisonger (Bild 4-3-3)
Håll trimmern med strömbrytaren vänd nedåt, trimma genom att flytta trimmern neråt med skärbladet i 90° vinkel mot polisongerna.
▶ Skägg (Bild 4-③-4)
Håll trimmern med strömbrytaren vänd utåt, trimma genom att applicera skärbladet mot huden och kapa längs med en linje medan du flyttar trimmern framåt.

Trimma hår

För att hålla den vass, avlägsna trimmat här mellan användningar.

Trimma till en jämn längd (Bild 4-④)

1 Håll trimmern med strömbrytaren uppåt, trimma genom att röra trimmern långsamt mot håret och mot mitten av huvudet.
2 Trimma långsamt och rör klipparen i korsgående rörelser i olika riktningar för att inte missa några områden.

Justera längden runt öronen och nacken (Bild 4-5)

Håll trimmern med strömbrytaren uppåt, trimma runt öronen och nacken (genom att lyfta kamtillbehörets spets lite i taget från härfastet.

Trimning av mjukt här runt nacken (Bild 4-6)

Håll trimmern med strömbrytaren vänd nedåt, rör skärbladet lodrätt till området med mjukt här och rör trimmern nedåt längs med huden.

- Vi rekommenderar att du ber någon att trimma runt öronen och nacken.

Underhåll

• Se till att huvudenheten är avslagen.
• Smörj efter rengöring och förvara huvudet med ett av kamtillbehören monterat.

Hur man rengör

▶ Med vatten

Avlägsna lätt smuts

1. Ta bort kamtillbehöret, skölj av vattenintaget. (Bild 5)

För att avlägsna mycket smuts

1. Ta bort huvudet, kamtillbehöret och skärbladet och skölj dem under rinnande vatten.

1. Skaka upp och ner flera gånger för att ta bort vattnet.

- Var försiktig så att apparaten inte stöter emot tvättstället eller annat föremål när du tömmer ur vattnet.

1. Torka bort vatten med en torr trasa och torka den ordentligt.

- Den torkar snabbare med bladet borttaget.

▶ Med rengöringsborste (Bild 6)

1. Avlägsna huvudet, kamtillbehöret och skärbladet.
2. Borsta bort eventuellt här från huvuddelen och runt skärbladen.
3. Borsta bort eventuellt här mellan det fasta och rörliga skärbladet och tryck samtidigt ned rengöringsspaken (b) för att lyfta det rörliga skärbladet.

Anmärkningar

- Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna.

Borttagning och montering av skärbladet

För att ta bort skärbladet, håll i trimmerhuvudet, placera tummen mot skärbladet och tryck dem sedan bort från huvudet. (Bild 7-1) För att montera skärbladet, placera monteringskroken (①) i skärbladsfästet på huvudet (©) och tryck sedan in tills du hör ett klick. (Bild 7-2)

Utbytesdelar

Utbytesdelar är tillgängliga hos din återförsäljare eller serviceverkstad.

Smörjolja WES003P

Smörjning

• Applicera smörjolja på skärbladet före och efter varje användning.
  1 Ta av skärbladet.
  2 Applicera en droppe smörjolja på varje punkt som indikeras. (Bild 8)
  3 Fäst skärbladet på huvudet, sätt på strömmen och låt den gå i ungefär 5 sekunder.

Felsökning

Problem Åtgård
Apparaten blir slö.	Följ stegen nedan tills problemen lösts;1. Ladda apparaten.
Användningstiden är kort.	2. Rengör skärbladet och stryk på smörjolja.(Se sidan 63.)
Apparaten slutade att fungera.	3. Byt ut skärbladet.(Se sidan 63.)
Ett högt ljud hörs.	Rengör skärbladet och stryk på smörjolja. (Se sidan 63.)
	Se till att bladet monterats riktigt.

Om problemen fortfarande inte kan lösas, kontakta din återförsäljare eller ett av Panasonic auktoriserat servicecenter för reparation.

Specifikationer

Luftburet akustiskt buller 67 (dB (A) re 1 pW)

Produkten är endast avsedd för användning i hemmet.
