Producttype	Scheer- en haartrimmer
Merk	Panasonic
Model	ER-CTN1
Voeding	Oplaadbaar (ingebouwde accu)
Oplaadtijd	Ongeveer 1 uur (model ER-CBL1) of niet gespecificeerd
Gebruiksduur	Tot 50 min (ER-CBN1) of 90 min (ER-CBL1)
Snel opladen	3 min laden geeft 5 min gebruik (alleen ER-CBL1)
Snijhoogtebereiken	0,5 mm (zonder opzetkam), 1-10 mm (opzetkam A), 11-20 mm (opzetkam B)
Hoogte-instelling	Instelwiel en indicator op de opzetkam
Inbegrepen accessoires	Opzetkammen A en B, reinigingsborstel, smeerolie
Reiniging	Afwasbaar met water (kop, opzetkam, mes); borstel voor haren
Onderhoud	Mes smeren voor en na elk gebruik
Veiligheid	Beschermd mes, alleen het bijbehorende mes gebruiken, niet gebruiken op geïrriteerde huid
Reserveonderdelen	Vervangmes verkrijgbaar bij de verkoper of servicecentrum
Geluidsniveau	67 dB(A)
Gebruik	Huishoudelijk

Veelgestelde vragen - ERCTN1 PANASONIC

Hoe de trimmer reinigen?

Verwijder de opzetkam en spoel de kop af met water. Gebruik de reinigingsborstel voor de haren, en smeer vervolgens het mes.

Hoe de snijhoogte instellen?

Draai het instelwiel op de opzetkam om de gewenste hoogte te selecteren. De opzetkammen A (1-10 mm) en B (11-20 mm) bieden verschillende bereiken.

Kan de trimmer zonder opzetkam worden gebruikt?

Ja, zonder opzetkam is de snijhoogte ongeveer 0,5 mm. Ideaal voor afwerking en donshaar.

Hoe het mes vervangen?

Zet het apparaat uit. Om het mes te verwijderen, duwt u het van de kop af. Om het te monteren, klikt u de haak in de behuizing tot een klik. Raadpleeg de handleiding figuur 7.

Wat is de gebruiksduur van de accu?

De gebruiksduur hangt af van de lader: tot 50 minuten met model ER-CBN1 en 90 minuten met ER-CBL1.

Hoe het mes smeren?

Verwijder het mes, breng een druppel smeerolie aan op de aangegeven plaatsen, en laat het dan 5 seconden draaien. Smeer voor en na elk gebruik.

Kan de trimmer op nat haar worden gebruikt?

Het wordt afgeraden de opzetkam op nat haar te gebruiken omdat het kan klonteren. Trimmen zonder opzetkam is mogelijk op droog haar.

Wat te doen als het apparaat niet meer werkt?

Controleer de lading, reinig en smeer het mes, vervang het mes indien nodig. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Waar zijn reserveonderdelen verkrijgbaar?

Reserveonderdelen, zoals het mes, zijn verkrijgbaar bij uw verkoper of in een Panasonic servicecentrum.

Is de kop verwijderbaar?

Ja, de kop wordt verwijderd door op de ontgrendelknop te drukken. Om hem terug te plaatsen, klikt u hem vast tot een klik.

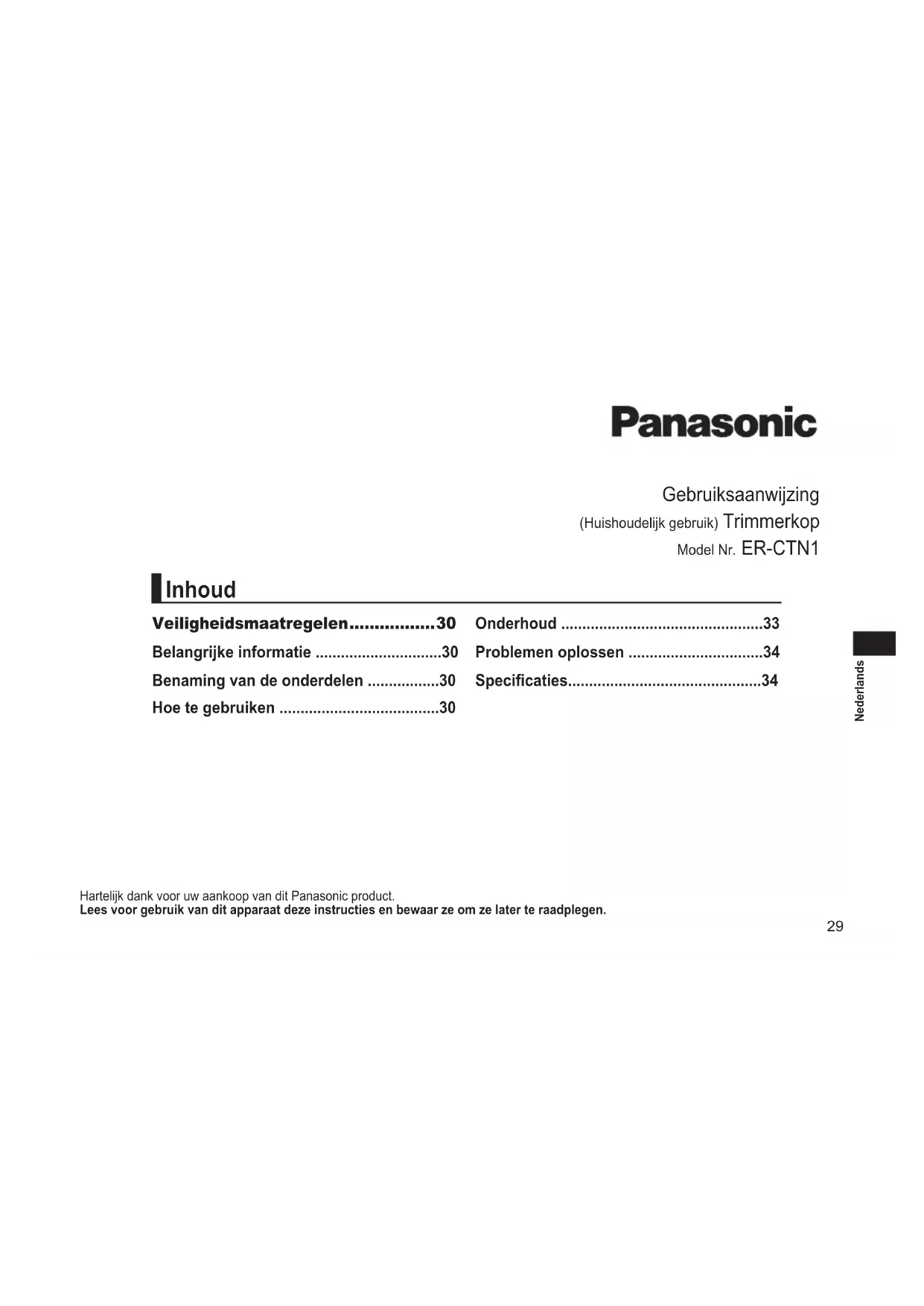

GEBRUIKSAANWIJZING ERCTN1 PANASONIC

(Huishoudelijk gebruik) Trimmerkop

Model Nr. ER-CTN1

Inhoud

Veiligheidsmaatregelen....30

Belangrijke informatie ....30

Benaming van de onderdelen ....30

Hoe te gebruiken 30

Onderhoud 33

Problemen oplossen ....34

Hartelijk dank voor uw aankoop van dit Panasonic product.

Lees voor gebruik van dit apparaat deze instructies en bewaar ze om ze later te raadplegen.

Veiligheidsmaatregelen

Zorg ervoor dat u deze instructies opvolgt.

Volg onderstaande instructies om ongelukken, verwondingen of schade aan eigendommen te voorkomen.

De volgende tabel geeft de mate van schade aan die is veroorzaakt door onjuiste bediening.

WAARSCHUWING

Duidt een potentieel gevaar aan dat tot ernstig letsel of de dood kan leiden.

OPGELET

Duidt op een mogelijk gevaar dat kan leiden tot licht letsel of materiële schade.

WAARSCHUWING

▶ Ongevallen voorkomen

- Buiten het bereik van kinderen en baby's bewaren. Laat hen het apparaat niet gebruiken.

- Onderdelen of accessoires in de mond stoppen kan een ongeval of letsel veroorzaken.

OPGELET

▶ Beschermen van de huid

- Druk het mesje niet tegen de huid.

- Gebruik geen ander mesje dan het voorgeschreven mesje.

- Gebruik het apparaat niet voor andere doeleinden dan voor het knippen van de baard en hoofdhaar.

- De messen niet direct gebruiken op de oren of ruwe huid (zoals zwellingen, verwondingen of moedervlekken).

- Doet u dit wel, dan kan dit letsel of een oneffen huid veroorzaken.

- Controleer voor gebruik of de mesjes niet beschadigd of vervormd zijn.

- Doet u dit niet, dan kan dit letsel aan de huid veroorzaken.

Belangrijke informatie

- Breng voor en na het gebruik olie aan op het mesje. (Zie pagina 34.)

Geen olie aanbrengen kan volgende problemen veroorzaken.

• Het toestel is bot geworden.
• Kortere gebruiksduur.
• Luider geluid.

Benaming van de onderdelen (Afb. 1)

A Kop

① Waterinlaat
② Kniphoogte indicatormerkpunt
③ Rotatieknop (afstelling van de hoogte)
④Wateruitlaat
⑤Mesje

Accessoires

B Kamhulpstuk [A] (1 mm tot 10 mm)
© Kamhulpstuk [B] (11 mm tot 20 mm)

Hoe te gebruiken

• Maak het apparaat schoon na gebruik.
  1 Monteer de kop op de hoofdbehuizing tot het vastklikt.
  2 Monteer het gewenste kamhulpstuk en stel de gewenste kniphoogte in.

• Het apparaat kan ook zonder kamhulpstuk worden gebruikt. (Trimhoogte: ca. 0,5 mm)

• Gebruik het kamhulpstuk niet op nat haar. Nat haar kan klonteren of aan de kleven, waardoor het moeilijk knippen wordt.

- Instellen op 10,5 mm stand is niet beschikbaar.

3 Schakel de stroom aan.

Opmerking

- De gebruiksduur na een volledige oplading is als volgt.

ER-CBL1: 90 minuten

ER-CBN1: 50 minuten

(Op basis van droog gebruik bij 20 °C – 30 °C)

De gebruiksduur kan verschillen afhankelijk van de

gebruiksfrequentie en de gebruikswijze.

Snel opladen (enkel ER-CBL1)

Zelfs als de batterij leeg raakt, kunt u het nog 5 minuten gebruiken na 3 minuten opladen.

(Dit zal verschillen afhankelijk van het gebruik.)

Verwijderen en monteren van de kop (Afb. 2)

• Zorg ervoor dat de hoofdbehuizing is uitgeschakeld.
  Verwijder de kop terwijl u op de ontgrendelknop van de kop drukt (a).
• Leg de kop neer wanneer deze verwijderd is.

Monteer de kop op de hoofdbehuizing tot het vastklikt.

Verwijderen en monteren van het kamhulpstuk (Afb. 3)

- Wees voorzichtig dat u uw hand niet snijdt met het mesje.

Verwijder het kamhulpstuk van de kop.

Monteer het kamhulpstuk op de kop tot het vastklikt.

Geschatte snijhoogte

- De werkelijke haarlengte zal iets langer zijn dan de ingestelde hoogte.

▶ Kamhulpstuk [A]

Indicator	1	*	2	3	4	5		*		*		*
Trimhoogte (mm)(ongeveer)	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5

Indicator	11	•	12	13	14		•		•
Trimhoogte (mm) (ongeveer)	11	11,5	12	12,5	13	13,5	14	14,5

Knippen van de baard

De baardlengte instellen

Houd de trimmer vast met de stroomschakelaar naar boven gericht en knip de baard door de trimmer in contact te brengen met de huid en te bewegen tegen de richting van de baardgroei in. (Afb. 4-1)

- Geknipt haar kan zich in het kamhulpstuk ophopen wanneer een grote hoeveelheid baardhaar wordt geknipt, verwijder dus geknipt haar na elk gebruik.

Knippen zonder kamhulpstuk/knippen van donshaar

Houd de trimmer vast met de stroomschakelaar van u af gericht en knip door het mesje in contact met de huid te brengen. (Afb. 4-2)

- De trimmer kan geen haar knippen met lengtes van minder dan 0,5 mm.

Baard vormgeven

Gebruik de trimmer zonder kamhulpstuk om uw baard goed vorm te geven.

▶ Boven en onder de lippen (Afb. 4-3-1)
Houd de trimmer vast met de stroomschakelaar naar beneden gericht en snijd langs een lijn met het mesje in een hoek van 90° ten opzichte van de huid.
▶ Uiteinden van de snor (Afb. 4-3-2)
Houd de trimmer vast met de stroomschakelaar van u af gericht en knip geleidelijk vanaf de uiteinden door het mesje in contact met de huid te brengen.
▶ Bakkebaarden (Afb. 4-3-3)
Houd de trimmer vast met de stroomschakelaar naar beneden gericht en knip door de trimmer naar omlaag te bewegen met het mesje in een hoek van 90° ten opzichte van de bakkebaarden.

Houd de trimmer vast met de stroomschakelaar van u af gericht en knip door het mesje in contact met de huid te brengen en langs en lijn te snijden terwijl u de trimmer naar voren beweegt.

Knippen van het hoofdhaar

Om ervoor te zorgen dat het mesje scherp blijft, moeten achtergebleven haartjes na elk gebruik verwijderd worden.

Knippen tot een gelijke lengte (Afb. 4-④)

1 Houd de trimmer vast met de stroomschakelaar naar boven gericht en knip door de trimmer langzaam tegen de haargroei in richting de kruin van uw haar te bewegen.
2 Knip langzaam kriskras vanuit verschillende richtingen om te voorkomen dat er plekken worden gemist.

De lengte rondom de oren en voor de nekhaartjes instellen (Afb. 4-5)

Houd de trimmer vast met de stroomschakelaar naar boven gericht en knip rondom de oren en de nekhaartjes ( 1 door de punt van het kamhulpstuk beetje voor beetje van de haarlijn omhoog te tillen.

Het knippen van donshaar rond de neklijn (Afb. 4-6)

Houd de trimmer vast met de stroomschakelaar naar beneden gericht, plaats het mesje loodrecht op het gedeelte van de nekharen en beweeg de trimmer naar beneden langs de huid.

- Het wordt aanbevolen om iemand anders rondom uw oren en hals te laten knippen.

Onderhoud

• Zorg ervoor dat de hoofdbehuizing is uitgeschakeld.
• Smeren na schoonmaak en de kop opbergen met een van de kamhulpstukken erop.

Hoe schoon te maken

▶ Met water

Om lichte vervuiling te verwijderen

1. Verwijder het kamhulpstuk, laat water lopen door de waterinlaat. (Afb. 5)

Om sterke vervuiling te verwijderen

1. Verwijder de kop, het kamhulpstuk en het mesje en spoel het met stromend water.

1. Schud meerdere malen op en neer om het water te verwijderen.
2. Zorg ervoor dat u het apparaat niet tegen de gootsteen of een ander voorwerp stoot terwijl u het water afvoert.
3. Veeg het water af met een droge doek en droog goed af.
4. Het droogt sneller met het mesje verwijderd.

▶ Met de reinigingsborstel (Afb. 6)

1. Verwijder de kop, het kamhulpstuk en het mes.
2. Borstel afgeknipte haartjes op de kop; het kamhulpstuk en rond het mes weg.
3. Druk de reinigingshendel (b) omlaag om het bewegende mes omhoog te zetten en borstel afgeknipte haartjes tussen het vaste mes en het bewegende mes weg.

Opmerking

- Niet afvegen met verdunners, benzine, alcohol, enz. Dit kan leiden tot een foute werking of barsten of verkleuring van de onderdelen.

Verwijderen en monteren van het mesje

Om het mesje te verwijderen, houdt de kop vast, plaats uw duim tegen de messen en duw het vervolgens van de kop weg. (Afb. 7-①) Om het mesje te monteren, plaats het bevestigingshaakje (d) in de bevestigde mesjes op de kop (©) en druk erop totdat u een klik hoort. (Afb. 7-②)

Vervangonderdelen

Vervangonderdelen zijn beschikbaar bij uw dealer of servicecentrum.

Smeerolie WES003P

Smeren

- Breng voor en na het gebruik olie aan op het mesje.

1 Het mesje verwijderen.
2 Breng een druppel van de smeerolie aan op elk aangegeven punt. (Afb. 8)
3 Bevestig het mes aan de kop, zet de stroom aan en laat het ongeveer 5 seconden draaien.

Problemen oplossen

Probleem Actie

Het toestel is bot geworden.

Gebruiksduur is kort.

Het apparaat stopte met werken.

Maakt veel lawaai.

Tot het probleem is opgelost, dient u elke procedure als volgt te volgen;

1. Laad het apparaat op.
2. Reinig het mes en breng olie aan. (Zie pagina's 33 en 34.)
3. Vervang het mesje. (Zie pagina 33.)
   Reinig het mes en breng olie aan. (Zie pagina 33.)
   Controleer of het mes goed is bevestigd.

Als de problemen nog steeds niet zijn opgelost, neem contact op met uw dealer of met een door Panasonic erkend service center voor reparatie.

Specifications

Geluidsniveau 67 (dB (A) re 1 pW)

Dit product is uitsluitend bestemd voor huishoudelijk gebruik.
