Produkttyp	Bart- und Haarschneider
Marke	Panasonic
Modell	ER-CTN1
Stromversorgung	Wiederaufladbar (integrierter Akku)
Ladezeit	Ca. 1 Stunde (Modell ER-CBL1) oder nicht angegeben
Betriebsdauer	Bis zu 50 Min. (ER-CBN1) oder 90 Min. (ER-CBL1)
Schnellladung	3 Min. Laden gibt 5 Min. Nutzung (nur ER-CBL1)
Schnitthöhenbereiche	0,5 mm (ohne Aufsatz), 1-10 mm (Aufsatz A), 11-20 mm (Aufsatz B)
Höhenverstellung	Einstellrad und Anzeige am Aufsatz
Im Lieferumfang enthaltene Zubehörteile	Aufsätze A und B, Reinigungsbürste, Schmieröl
Reinigung	Waschbar mit Wasser (Kopf, Aufsatz, Klinge); Bürste für Haare
Wartung	Klinge vor und nach jedem Gebrauch schmieren
Sicherheit	Geschützte Klinge, nur die dafür vorgesehene Klinge verwenden, nicht auf gereizter Haut anwenden
Ersatzteile	Ersatzklinge beim Händler oder Servicecenter erhältlich
Geräuschpegel	67 dB(A)
Verwendung	Haushalt

Häufig gestellte Fragen - ERCTN1 PANASONIC

Wie reinige ich den Trimmer?

Entfernen Sie den Aufsatz und spülen Sie den Kopf mit Wasser ab. Verwenden Sie die Reinigungsbürste für die Haare, dann schmieren Sie die Klinge.

Wie stelle ich die Schnitthöhe ein?

Drehen Sie das Einstellrad am Aufsatz, um die gewünschte Höhe auszuwählen. Die Aufsätze A (1-10 mm) und B (11-20 mm) bieten verschiedene Bereiche.

Kann der Trimmer ohne Aufsatz verwendet werden?

Ja, ohne Aufsatz beträgt die Schnitthöhe etwa 0,5 mm. Ideal für Feinarbeiten und Flaum.

Wie wechsle ich die Klinge?

Schalten Sie das Gerät aus. Um die Klinge zu entfernen, schieben Sie sie vom Kopf weg. Zum Einsetzen haken Sie den Haken in die Aufnahme ein, bis es einrastet. Beachten Sie die Abbildung 7 in der Anleitung.

Wie lange hält der Akku?

Die Betriebsdauer hängt vom Ladegerät ab: bis zu 50 Minuten mit dem Modell ER-CBN1 und 90 Minuten mit ER-CBL1.

Wie schmiere ich die Klinge?

Entfernen Sie die Klinge, geben Sie einen Tropfen Schmieröl an die angegebenen Stellen und lassen Sie das Gerät 5 Sekunden laufen. Schmieren Sie vor und nach jedem Gebrauch.

Kann der Trimmer auf nassen Haaren verwendet werden?

Es wird davon abgeraten, den Aufsatz auf nassen Haaren zu verwenden, da diese verkleben können. Das Schneiden ohne Aufsatz ist auf trockenem Haar möglich.

Was tun, wenn das Gerät nicht mehr funktioniert?

Überprüfen Sie den Ladezustand, reinigen und schmieren Sie die Klinge, ersetzen Sie die Klinge bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

Wo finde ich Ersatzteile?

Ersatzteile wie die Klinge sind bei Ihrem Händler oder in einem Panasonic-Servicecenter erhältlich.

Ist der Kopf abnehmbar?

Ja, der Kopf wird durch Drücken des Auslöseknopfs entfernt. Zum Wiedereinsetzen einrasten lassen, bis es klickt.

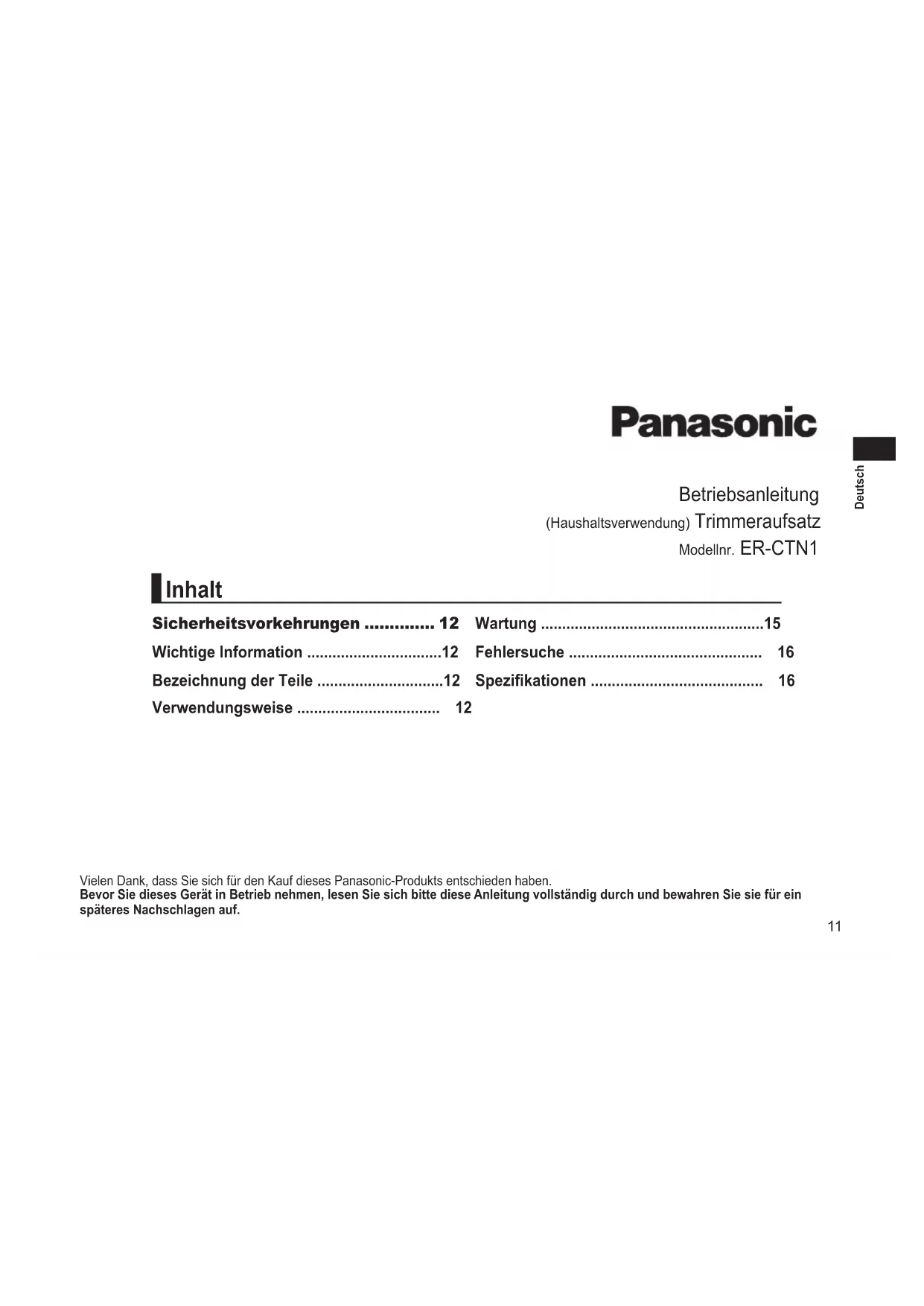

BEDIENUNGSANLEITUNG ERCTN1 PANASONIC

(Haushaltsverwendung) Trimmeraufsatz

Modellnr. ER-CTN1

Inhalt

Sicherheitsvorkehrungen .... 12 Wartung .... 15

Wichtige Information ....12 Fehlersuche .... 16

Bezeichnung der Teile 12 Spezifikationen 16

Verwendungsweise 12

Vielen Dank, dass Sie sich für den Kauf dieses Panasonic-Produkts entschieden haben.

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie sich bitte diese Anleitung vollständig durch und bewahren Sie sie für ein späteres Nachschlagen auf.

Sicherheitsvorkehrungen

Stellen Sie sicher, dass die folgenden Anweisungen befolgt werden.

Um Unfälle, Verletzungen oder Sachschäden zu vermeiden, befolgen Sie bitte die nachstehenden Anweisungen.

Die folgende Tabelle zeigt den Grad der Schäden, die durch falsche Bedienung verursacht werden.

WARNUNG

Weist auf eine potenzielle Gefahr hin, die zu ernsthaften Verletzungen oder zum Tod führen könnte.

VORSICHT

Weist auf eine potenzielle Gefahr hin, die zu geringfügigen Verletzungen oder Sachschäden führen kann.

WARNUNG

▶ Verhindern von Unfällen

- Nicht in Reichweite von Kindern oder Kleinkindern aufbewahren. Lassen Sie diese das Gerät nicht benutzen.

- Wenn Teile oder Zubehör in den Mund genommen werden, kann dies einen Unfall oder eine Verletzung verursachen.

VORSICHT

▶ Schützen der Haut

• Drücken Sie die Klinge nicht stark gegen die Haut.
• Verwenden Sie keine anderen Klingen als die vorgesehenen.
• Verwenden Sie dieses Gerät nicht für andere Zwecke als das Schneiden von Bart und Haar.

- Verwenden Sie die Klingen nicht direkt auf den Ohren oder auf rauer Haut (wie zum Beispiel auf Schwellungen, Verletzungen oder Flecken).

- Ansonsten können Verletzungen an Ohren oder an Stellen mit unebener Haut verursacht werden.

- Überprüfen Sie vor dem Gebrauch, dass die Klingen unbeschädigt und nicht verformt sind.

- Nichteinhaltung kann zu Hautverletzungen führen.

Wichtige Information

- Tragen Sie das Schmieröl vor und nach jedem Gebrauch auf die Klinge auf. (Siehe Seite 15.)

Wird kein Schmieröl aufgetragen, können folgende Probleme entstehen.

• Das Gerät ist stumpf geworden.
• Kürzere Betriebszeit.
• Lauteres Geräusch.

Bezeichnung der Teile (Abb. 1)

A Aufsatz

① Wassereingang
② Schnitthöhe-Anzeigemarkierung
③ Wahlschalter (Schnittlänge)
④ Wasserausgang
⑤Klinge

Zubehör

B Kammaufsatz [A] (1 mm bis 10 mm)
© Kammaufsatz [B] (11 mm bis 20 mm)

Verwendungsweise

- Reinigen Sie das Gerät nach der Verwendung.

1 Montieren Sie den Aufsatz am Gehäuse, bis er klickt.
2 Montieren Sie den gewünschten Kammaufsatz und stellen Sie die Schnitthöhe je nach Bedarf ein.

- Es kann auch ohne Kammaufsatz verwendet werden. (Schnitthöhe: etwa 0,5 mm)

• Verwenden Sie den Kammaufsatz nicht auf nassem Haar. Nasses Haar kann verklumpen oder auf der Haut haften bleiben und schwer zu trimmen sein.
• Die Einstellung von 10,5 mm ist nicht möglich.

3 Schalten Sie das Gerät ein.

Hinweis

• Die Nutzungszeit nach einer vollen Ladung ist wie folgt.

ER-CBL1: 90 Minuten

ER-CBN1: 50 Minuten

(Basierend auf trockener Verwendung bei 20 °C – 30 °C.)

Die Betriebszeit kann unterschiedlich sein und hängt von der

Häufigkeit des Gebrauchs und der Betriebsmethode ab.

Schnellladung (nur ER-CBL1)

Obwohl der Akku leer ist, können Sie das Gerät nach 3-minütiger

Ladung 5 Minuten lang verwenden.

(Dies variiert je nach Bartwuchs)

Entfernen und Anbringen des Aufsatzes (Abb. 2)

- Achten Sie darauf, dass das Handstück ausgeschaltet ist.

Entfernen Sie den Aufsatz, während Sie die Aufsatz-Freigabetaste drücken (a).

- Stellen Sie den Aufsatz auf, wenn er entfernt ist.

Montieren Sie den Aufsatz am Gehäuse, bis er klickt.

Entfernen und Anbringen des Kammaufsatzes (Abb. 3)

- Achten Sie darauf, nicht Ihre Hand mit der Klinge zu schneiden.

Entfernen Sie den Kammaufsatz vom Aufsatz.

Montieren Sie den Kammaufsatz auf den Aufsatz, bis es klickt.

Geschätzte Schnitthöhe

• Die tatsächliche Haarlänge wird etwas länger sein als die von Ihnen eingestellte Höhe.

▶ Kammaufsatz [A]

Anzeige	1	•	2	3	4	5		•		•		•
Schnitthöhe (mm)(Schätzung)	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5

Anzeige	11	•	12	13	14		•		•
Schnitthöhe (mm)(Schätzung)	11	11,5	12	12,5	13	13,5	14	14,5

Einstellen der Bartlänge

Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach oben ausgerichtet ist, und schneiden Sie, indem Sie die Klinge in Kontakt mit der Haut bringen und den Bart-/Haartrimmer gegen die Bartwuchsrichtung bewegen. (Abb. 4-1)

- Es kann sein, dass sich Haarabschnitte innerhalb des Kammaufsatzes ansammeln, wenn eine große Menge Bart geschnitten wird. Sie sollten also die Haarabschnitte nach jedem Gebrauch entfernen.

Trimmen ohne den Kammaufsatz/Trimmen des Flaums

Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach außen gerichtet ist, während die Klinge Kontakt mit der Haut hat. (Abb. 4-②)

- Der Bart-/Haartrimmer kann kein Haar auf kürzere Längen als 0,5 mm schneiden.

Bart in Form schneiden

Verwenden Sie den Bart-/Haartrimmer ohne einen Kammaufsatz, um Ihren Bart richtig in Form zu bringen.

▶ Oberhalb und unterhalb von Lippen (Abb. 4-3-1) Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach unten gerichtet ist, schneiden Sie über eine Linie mit der Klinge im 90°-Winkel zur Haut.
▶ Enden des Schnurrbarts (Abb. 4-3-2) Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach außen gerichtet ist, schneiden Sie schrittweise von den Enden ab, indem Sie die Klinge in Kontakt mit der Haut bringen.

▶ Koteletten (Abb. 4-3-3)
Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach unten gerichtet ist, schneiden Sie, indem Sie den Bart-/Haartrimmer nach unten bewegen, wobei die Klinge in einem 90°-Winkel zu den Koteletten ausgerichtet ist.
▶ Bart (Abb. 4-3-4)
Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach außen gerichtet ist, schneiden Sie so, dass die Klinge in Kontakt mit der Haut ist und schneiden Sie entlang einer Linie, während Sie den Bart-/Haartrimmer nach vorn bewegen.

Haare schneiden

Um die Schärfe zu erhalten, entfernen Sie die Haarabschnitte zwischen den Anwendungen.

Auf gleiche Länge schneiden (Abb. 4-④)

1 Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach oben gerichtet ist, schneiden Sie, indem Sie den Bart-/Haartrimmer langsam gegen den Haarwuchs und in Richtung Scheitel bewegen.
2 Schneiden Sie langsam kreuz und quer aus verschiedenen Richtungen über den Aufsatz, um zu vermeiden, dass Stellen ausgelassen werden.

Die Länge um die Ohren und Nackenlinie einstellen (Abb. 4-5)

Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach oben gerichtet ist, schneiden Sie um die Ohren herum und die Nackenlinie ( ), indem Sie die Spitze des Kammaufsatzes immer ein kleines bisschen von der Haarlinie anheben.

Das flaumige Haar um die Nackenlinie herum schneiden (Abb. 4-6)

Halten Sie den Bart-/Haartrimmer so, dass der Netzschalter nach unten gerichtet ist, berühren Sie die Klinge senkrecht zu dem Bereich des flaumigen Haars und bewegen Sie den Bart-/Haartrimmer nach unten entlang der Haut.

- Es wird empfohlen, eine andere Person zu bitten, die Bereiche um Ohren und Nackenlinie zu schneiden.

Wartung

• Achten Sie darauf, dass das Handstück ausgeschaltet ist.
• Schmieren Sie nach der Reinigung und lagern Sie den Aufsatz mit einem angebrachten Kammaufsatz.

Reinigen

▶ Mit Wasser

Um leichte Verschmutzung zu entfernen

1. Entfernen Sie den Kammaufsatz und lassen Sie Wasser den Wassereingang herunter laufen. (Abb. 5)

Um schwere Verschmutzung zu entfernen

1. Entfernen Sie den Aufsatz, den Kammaufsatz und die Klinge und spülen Sie sie mit fließendem Wasser ab.

1. Schütteln Sie ihn mehrmals auf und ab, um das Wasser zu entfernen.
2. Achten Sie darauf, den Hauptkörper nicht gegen das Waschbecken oder einen anderen Gegenstand zu schlagen, während Sie das Wasser abschütteln.
3. Wischen Sie das Wasser mit einem trockenen Tuch usw. ab und trocknen Sie das Gerät.
4. Es trocknet schneller, wenn die Klinge entfernt wird.

▶ Mit der Reinigungsbürste (Abb. 6)

1. Entfernen Sie den Aufsatz, den Kammaufsatz und die Klinge.
2. Bürsten Sie Bartreste vom Aufsatz, Kammaufsatz und Klingenbereich ab.
3. Bürsten Sie Haarreste vom Bereich zwischen der feststehenden und der beweglichen Klingen ab, indem Sie den Reinigungshebel (b) herunterdrücken, um die beweglichen Klingen anzuheben.

Hinweise

- Wischen Sie den Rasierer nicht mit Verdünnern, Benzin, Alkohol usw. ab. Andernfalls kann es zu Fehlfunktionen, Haarrissen oder Verfärbungen von Teilen kommen.

Entfernen und Anbringen der Klinge

Zum Entfernen der Klinge halten Sie den Aufsatz fest, setzen Sie Ihren Daumen gegen die Klingen und schieben Sie sie dann vom Hauptgehäuse ab. (Abb. 7-1)

Zum Anbringen der Klinge stecken Sie die Hakenbefestigung ( ^① ) in die Klingenhalterung am Aufsatz ( ^② ), und dann drücken Sie sie hinein, bis Sie ein Klicken hören. (Abb. 7-2)

Ersatzteile

Ersatzteile, die bei Ihrem Händler oder im Panasonic Kundendienstzentrum erhältlich sind.

Schmieröl WES003P

Schmierung

• Tragen Sie das Schmieröl vor und nach jedem Gebrauch auf die Klinge auf.
  1 Entfernen Sie die Klinge.

2 Bringen Sie einen Tropfen Schmieröl auf jeden angezeigten Punkt auf. (Abb. 8)
3 Bringen Sie die Klinge am Aufsatz an, schalten Sie das Gerät ein und lassen Sie das Gerät etwa 5 Sekunden laufen.

Fehlersuche

Problem Handlung

Das Gerät ist stumpf geworden.

Die Betriebszeit ist kurz.

Das Gerät funktioniert nicht mehr.

Macht ein lautes Geräusch.

Bis die Probleme gelöst sind, folgen Sie bitte jedem Vorgang wie folgt;

1. Laden Sie das Gerät.

2. Reinigen Sie die Klinge und bringen Sie Schmieröl auf. (Siehe Seite 15.)

3. Ersetzen Sie die Klinge. (Siehe Seite 15.)

Reinigen Sie die Klinge und bringen Sie Schmieröl auf. (Siehe Seite 15.)

Bestätigen Sie, dass die Klinge richtig angebracht wurde.

Wenn die Probleme immer noch nicht gelöst werden können, wenden Sie sich an Ihren Fachhändler oder an ein Kundendienstzentrum, das von Panasonic zur Reparatur autorisiert wurde.

Spezifikationen

Durch die Luft übertragener akustischer Schall

67 (dB (A) bei 1 pW)

Dieses Produkt ist ausschließlich für Haushaltsverwendung vorgesehen.
