Vrsta izdelka	Samohodni čistilec (čistilec tal)
Znamka	Kärcher
Model	B 50 W Bp Pack
Dimenzije (D x Š x V)	1375 x 542 x 1082 mm (glava D51)
Teža praznega	195 kg
Skupna dovoljena teža	245 kg
Napajanje	Baterija 24 V (svinčena) ali 25,6 V (Li-ion); vgrajen polnilec 100-240 V
Prostornina posode za umazano vodo	50 L
Prostornina posode za detergent	3 L (možnost Dose)
Delovna širina	510 mm (glava D51)
Max. hitrost premikanja	6 km/h
Praktična površinska zmogljivost	1380 m²/h (glava D51)
Moč pogonskega motorja	130 W
Moč sesalne turbine	250 W
Moč pogona krtač	800 W
Nazivna napetost	24 V (svinčena) / 25,6 V (Li-ion)
Kapaciteta baterije	76 do 115 Ah (svinčena) / 80 Ah (Li-ion)
Vrsta zaščite	IPX3
Raven hrupa (zvočni tlak)	65 dB(A)
Temperaturno območje uporabe	5 do 40 °C
Najvišja temperatura vode	50 °C
Največji naklon pri delu	2%
Glavne funkcije	Vodno čiščenje ravnih tal, sesanje umazane vode, samohodnost, programi ECO/Normal/Intenzivni, povezljivost s pametnim telefonom prek Bluetooth
Vzdrževanje in čiščenje	Redno čiščenje posode za umazano vodo, filtrov, sesalnih ustnic in krtač; izpiranje posode
Varnost	Zasilni zaustavitev z odstranitvijo pametnega ključa, sprostitveni krmilni ročaj, varnostne naprave baterije
Nadomestni deli in popravljivost	Originalni dodatki in deli Kärcher, poprodajne storitve

Pogosto zastavljena vprašanja - B 50 W Bp Pack Kärcher

Kako zaženem napravo?

Vstavite pametni ključ v upravljalno ploščo, nato obrnite programator na program (ECO, Normalni ali Intenzivni). Zaslon prikazuje stanje napolnjenosti. Spustite čistilno glavo s pomočjo pedala in potisnite krmilni ročaj naprej za premikanje.

Kako izpraznim posodo za umazano vodo?

Izvlecite odtočno cev iz nosilca in jo spustite nad zbiralno posodo. Odprite pokrov dozirne naprave in izpustite umazano vodo. Posodo sperite s čisto vodo. Uporabite sistem izpiranja, če je na voljo.

Kako napolnim baterijo?

Priključite omrežni vtič vgrajenega polnilca v električno vtičnico (100-240 V). Čas polnjenja je približno 10 do 15 ur. Zaslon prikazuje stanje napolnjenosti. Ne uporabljajte naprave med polnjenjem.

Katere detergente uporabiti?

Uporabljajte samo detergente, ki jih priporoča Kärcher, brez topil in kislin. Na primer CA 50 CRM 756 za vzdrževalno čiščenje ali RM 69 za industrijska tla. Upoštevajte odmerke (največ 3% z dozirnikom).

Kako očistim filtre?

Filter za grobe nečistoče je v posodi za umazano vodo: odstranite ga in sperite pod tekočo vodo. Filter čiste vode je v rezervoarju za čisto vodo: odvijte zapiralo, vzemite filter in ga sperite. Očistite tudi zaščitno sito turbine.

Kaj storiti, če je sesalna moč šibka?

Preverite, ali posoda za umazano vodo ni polna (po potrebi jo izpraznite). Očistite sesalne ustnice, sito turbine in sesalno cev. Prepričajte se, da je pokrov odtočne cevi zaprt. Nastavite programator na NORMALNI ali INTENZIVNI NAČIN.

Kako zamenjam krtače?

Za krtačne diske (glava D): dvignite čistilno glavo, pritisnite pedalo za menjavo, odstranite obrabljen disk in vstavite novega. Za valjčne krtače (glava R): pritisnite gumb za menjavo, zavrtite pokrov ležaja, odstranite valje in vstavite nove.

Kako dolgo traja polnjenje?

Popolno polnjenje traja približno 10 do 15 ur. Naprava samodejno ustavi polnjenje. Za svinčene baterije je priporočljivo mesečno izravnalno polnjenje.

Kako povežem pametni telefon?

Namestite aplikacijo Machine Connect na svoj pametni telefon. Skenirajte QR kodo na napravi. Vstavite pametni ključ, nato hkrati pritisnite tipki '+' in '-' za 3 sekunde, dokler ne začne utripati ikona Bluetooth. Sledite navodilom v aplikaciji.

Kje najdem nadomestne dele?

Uporabljajte izključno originalne dodatke in dele Kärcher. Obiščite spletno stran www.kaercher.com ali se obrnite na svojega distributerja. Številka dela je navedena v navodilih (npr. rdeči krtačni disk 4.905-026.0).

NAVODILA ZA UPORABO B 50 W Bp Pack Kärcher

Nebezpeči poškozeni.

Nebezpečenstvo poškodenia

Batérie sa smú nahradiť len batériami s rovnakou technológiou.

Nebezpečenstvo poškodenia

Nebezpečenstvo poškodenia batérie

Nebezpečenstvo poškodenia batérií!

V pripade použitia vody s prisadami stráca batéria zá- ruku.

Nebezpečenstvo poškodenia.

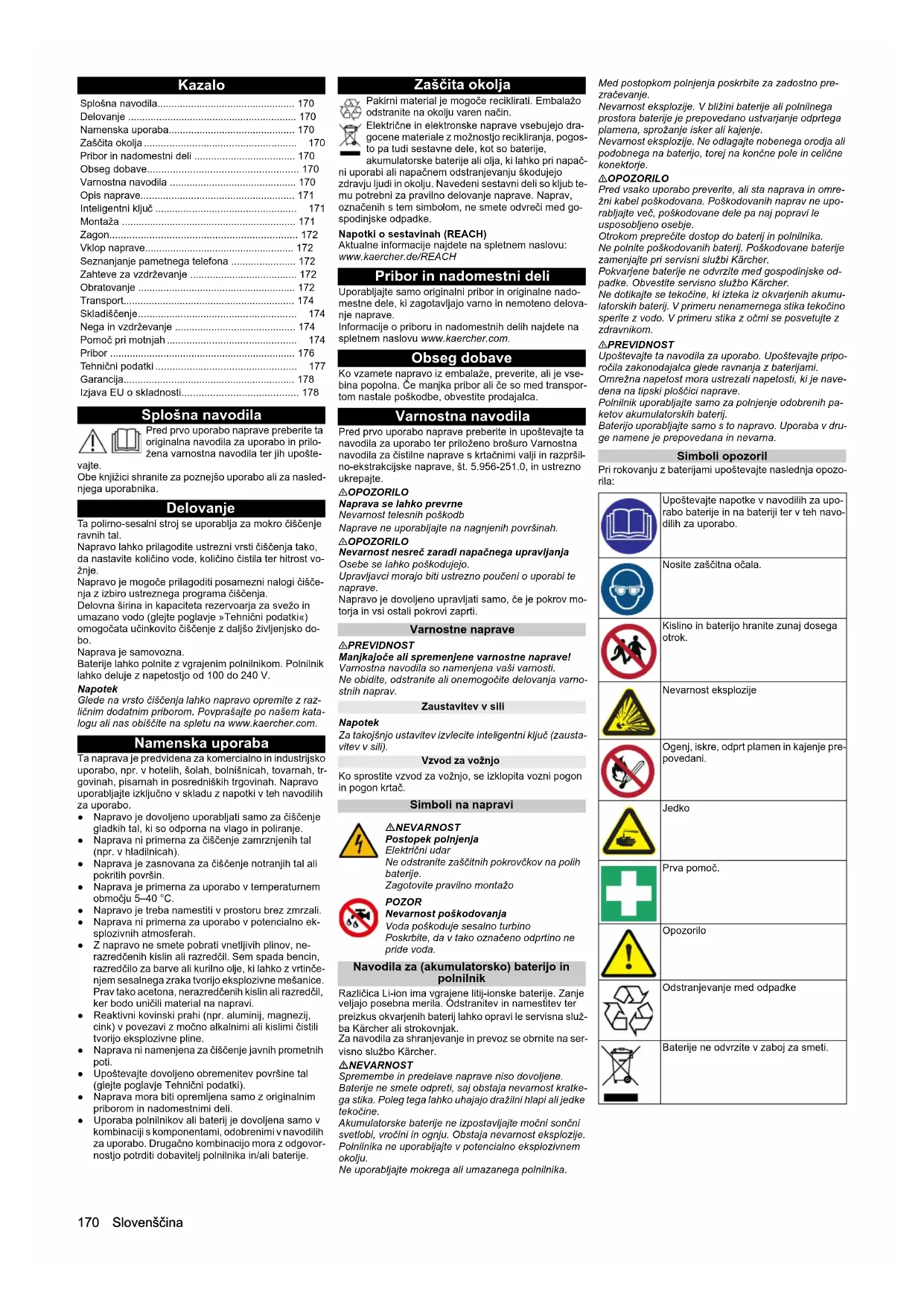

Seznanjanje pametnega telefona 172

Zahteve za vzdrževanje 172

Obratovanje 172

Transport....174

Skladiščenje.... 174

Nega in vzdrževanje 174

Pomoč pri motnjah 174

Pribor 176

Tehnični podatki 177

Garancija.... 178

Izjava EU o skladnosti.... 178

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilozena varnostna navodila ter jin uposte-

vajte.

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

Delovanje

Ta polirno-sesalni stroj se uporablja za mokro čiščenje ravnih tal.

Napravo lahko prilagodite ustrezni vrsti čiščenja tako, da nastavite količino vode, količino čistila ter hitrost vožnje.

Napravo je mogoče prilagoditi posamezni nalogi čiščenja z izbiro ustreznega programa čiščenja.

Delovna širina in kapaciteta rezervoarja za svežo in umazano vodo (glejte poglavje »Tehnični podatki«) omogočata učinkovito čiščenje z daljšo življenjsko dobo.

Baterije lahko polnite z vgrajenim polnilnikom. Polnilnik lahko deluje z napetostjo od 100 do 240 V.

Napotek

Glede na vrsto čiščenja lahko napravo opremite z različnim dodatnim priborom. Povprašajte po našem katalogu ali nas obiščite na spletu na www.kaercher.com.

Namenska uporaba

Ta naprava je predvidena za komercialno in industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah. Napravo uporabljajte izključno v skladu z napotki v teh navodilih za uporabo.

- Napravo je dovoljeno uporabljati samo za čiščenje gladkih tal, ki so odporna na vlago in poliranje.

- Naprava ni primerna za čiščenje zamrznjenih tal (npr. v hladilnicah).

- Naprava je zasnovana za čiščenje notranjih tal ali pokritih površin.

- Naprava je primerna za uporabo v temperaturnem območju 5–40 °C.

- Napravo je treba namestiti v prostoru brez zmrzali.

- Naprava ni primerna za uporabo v potencialno eksplozivnih atmosferah.

- Z napravo ne smete pobrati vnetljivih plinov, nerazredčenih kislin ali razredčil. Sem spada bencin, razredčilo za barve ali kurilno olje, ki lahko z vrtinčenjem sesalnega zraka tvorijo eksplozivne mešanice. Prav tako acetona, nerazredčenih kislin ali razredčil, ker bodo uničili material na napravi.

- Reaktivni kovinski prahi (npr. aluminij, magnezij, cink) v povezavi z močno alkalnimi ali kislimi čistili tvorijo eksplozivne pline.

- Naprava ni namenjena za čiščenje javnih prometnih poti.

- Upoštevajte dovoljeno obremenitev površine tal (glejte poglavje Tehnični podatki).

- Naprava mora biti opremljena samo z originalnim priborom in nadomestnimi deli.

- Uporaba polnilnikov ali baterij je dovoljena samo v kombinaciji s komponentami, odobrenimi v navodilih za uporabo. Drugačno kombinacijo mora z odgovornostjo potrditi dobavitelj polnilnika in/ali baterije.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

Ko vzamete napravo iz embalaže, preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale poškodbe, obvestite prodajalca.

Varnostna navodila

Pred prvo uporabo naprave preberite in upoštevajte ta navodila za uporabo ter priloženo brošuro Varnostna navodila za čistilne naprave s krtačnimi valji in razpršilno-ekstrakcijske naprave, št. 5.956-251.0, in ustrezno ukrepajte.

△OPOZORILO

Naprava se lahko prevrne

Nevarnost telesnih poškodb

Naprave ne uporabljajte na nagnjenih površinah.

△OPOZORILO

Nevarnost nesreč zaradi napačnega upravljanja

Osebe se lahko poškodujejo.

Upravljavci morajo biti ustrezno poučeni o uporabi te naprave.

Napravo je dovoljeno upravljati samo, će je pokrov motorja in vsi ostali pokrovi zaprti.

Varnostne naprave

△PREVIDNOST

Manjkajoče ali spremenjene varnostne naprave!

Varnostna navodila so namenjena vaši varnosti.

Ne obidite, odstranite ali onemogočite delovanja varnostnih naprav.

Zaustavitev v sili

Napotek

Za takojšnjo ustavitev izvlecite inteligentni ključ (zaustavitev v sili).

Vzvod za vožnjo

Ko sprostite vzvod za vožnjo, se izklopita vozni pogon in pogon krtač.

Simboli na napravi

ΔNEVARNOST

Postopek polnjenja

Električni udar

Ne odstranite zaščitnih pokrovčkov na polih baterije.

Zagotovite pravilno montažo

POZOR

Nevarnost poškodovanja

Voda poškoduje sesalno turbino

Poskrbite, da v tako označeno odprtino ne pride voda.

Navodila za (akumulatorsko) baterijo in polnilnik

Različica Li-ion ima vgrajene litij-ionske baterije. Zanje veljajo posebna merila. Odstranitev in namestitev ter preizkus okvarjenih baterij lahko opravi le servisna služba Kärcher ali strokovnjak.

Za navodila za shranjevanje in prevoz se obrnile na servisno službo Kärcher.

⚠NEVARNOST

Spremembe in predelave naprave niso dovoljene.

Baterije ne smete odpreti, saj obstaja nevarnost kratkega stika. Poleg tega lahko uhajajo dražilni hlapi ali jedke tekočine.

Akumulatorske baterije ne izpostavljajte močni sončni svetlobi, vročini in ognju. Obstaja nevarnost eksplozije. Polnilnika ne uporabljajte v potencialno eksplozivnem okolju.

Ne uporabljajte mokrega ali umazanega polnilnika.

Med postopkom polnjenja poskrbite za zadostno pre- zračevanje.

Nevarnost eksplozije. V bližini baterije ali polnilnega prostora baterije je prepovedano ustvarjanje odprtega plamena, sprožanje isker ali kajenje.

Nevarnost eksplozije. Ne odlagajte nobenega orodja ali podobnega na baterijo, torej na končne pole in celične konektorje.

△OPOZORILO

Pred vsako uporabo preverite, ali sta naprava in omrežni kabel poškodovana. Poškodovanih naprav ne uporabljajte več, poškodovane dele pa naj popravi le usposobljeno osebje.

Otrokom preprečite dostop do baterij in polnilnika.

Ne polnite poškodovanih baterij. Poškodovane baterije zamenjaite pri servisni službi Kärcher.

Pokvarjene baterije ne odvrzite med gospodinjske odpadke. Obvestite servisno službo Kärcher.

Ne dotikajte se tekočine, ki izteka iz okvarjenih akumulatorskih baterij. V primeru nenamernega stika tekočino sperite z vodo. V primeru stika z očmi se posvetujte z zdravnikom.

PREVIDNOST

Upoštevajte ta navodila za uporabo. Upoštevajte priporočila zakonodajalca glede ravnanja z baterijami.

Omrežna napetost mora ustrezati napetosti, ki je navedena na tipski ploščici naprave.

Polnilnik uporabljajte samo za polnjenje odobrenih paketov akumulatorskih baterij.

Baterijo uporabljajte samo s to napravo. Uporaba v druge namene je prepovedana in nevarna.

Simboli opozoril

Pri rokovanju z baterijami upoštevajte naslednja opozorila:

Upoštevajte napotke v navodilih za uporabo baterije in na bateriji ter v teh navodilih za uporabo.

Nosite zaščitna očala.

Kislino in baterijo hranite zunaj dosega otrok.

Nevarnost eksplozije

Ogenj, iskre, odprt plamen in kajenje pre- povedani.

Jedko

Prva pomoč.

Opozorilo

Odstranjevanje med odpadke

Baterije ne odvrzite v zaboj za smeti.

Opis naprave

Pregled naprave

Slika A

① Posoda s čistilom (samo različica DOSE)
② Sesalna gibka cev za čistilo (samo različica DOSE)
③ Odprtina za polnjenje rezervoarja za svežo vodo z zapiralom in vgrajeno merilno posodo

⑥ Polnilna cev za svežo vodo

⑦ Loputa za prezračevanje rezervoarja

⑧ Priključek za vodo sistema splakovanja rezervoarja za umazano vodo

⑨ Plovec

(1)Držalna tirnica za Homebase

⑫Baterija

⑬Držaj ometala

⑭Čistilna glava R

15 Razdelilnik vode

⑯ Gumb za nadzor doziranja vode (samo različica Good)

⑰ Odlagalna površina za čistilni komplet »Homebase Box«

18Pokrov rezervoarja za umazano vodo

⑲Držalo za pametni telefon

20 Upravljalni pult

23 Prikaz stanja napolnjenosti in izpustna cev za svežo vodo

⑳Prijemna vdolbina za nagibanje rezervoarja za umazano vodo navzgor

25 Gumb za menjavo krtače (čistilna glava R)

⑳ Rezervoar za grobo umazanijo (samo čistilna glava R)

29 Prižemna ročica sesalnega prečnika

30 Sesalni prečnik

③1 Ročica za spuščanje sesalnega prečnika

③2 Pedal za dviganje/spuščanje čistilne glave

33 Predal za shranjevanje

34 Sesalna gibka cev

35 Zapiralo rezervoarja za svežo vodo s filtrom

36 Kavelj za omrežni kabel

40 Valjčne krtače (čistilna glava R)

④1 Pedal za menjavo krtače (čistilna glava D)

④2 Lamelna krtača (čistilna glava D)

④3Čistilna glava D 51

④4 Vrtljivi gumb čiščenje krtače (čistilna glava D 51)

45 Vrata USB

46 Hramba za sesalni prečnik

47Čistilna glava D 60

* opcijsko, ** Ni vključeno v obseg dobave

Barvna oznaka

Sestavni deli naprave, ki jih mora upravljati ali vzdrževati uporabnik, so označeni z rumeno barvo.

Upravljalni pult

Slika B

①Stikalo za izbiro programa

②Vzvod za vožnjo

Mokro čiščenje tal in sesanje umazane vode z manjšo porabo virov (manjše število vrtljajev krtače, moč sesanja, odmerek čistila in vode).

③NORMALNI NAČIN

Tla očistite mokro in vsesajte umazano vodo.

④INTENZIVNI NAČIN

Tla očistite mokro (z večjim odmerkom čistila in vo- de) in vsesajte umazano vodo.

Držalo sesalnega prečnika

Pri vožnji skozi ozke prostore ali pri skladiščenju lahko sesalni prečnik odstranite in ga obesite na rob naprave Slika D

① Hramba sesalnega prečnika (rob naprave)

② Sesalni prečnik

Simboli na napravi

Omrežni kabel za polnilnik

Pritrdilna točka

*Držalo krpe za čiščenje tal

*Polnjenje sveže vode

Napolnjenost rezervoarja za svežo vodo 25 %

Napolnjenost rezervoarja za svežo vodo 50 %

Napolnjenost rezervoarja za svežo vodo 100 %

Pedal za menjavo krtače (BD) Tipka za menjavo krtače (BR)

Nastavitev nagiba krtače (samo čistilna glava D 51)

Izpust odpadne vode Izpust sveže vode

Odstranjevanje posode za grobo umazanijo

Dviganje/spuščanje čistilne glave

Vozite naprej

Vozite nazaj

Inteligentni ključ

Inteligentni ključ se uporablja za vklop naprave in omogočanje nekaterih funkcij naprave.

Naprava se lahko uporablja. Spremenite lahko vse nastavitve programov čiščenja, ki so za ta ključ sproščeni prek aplikacije za pametni telefon.

Naprava se lahko uporablja. Spremenite lahko vse nastavitve programov čiščenja, ki so na voljo za napravo.

Montaža

Razkladanje naprave

1. Odvijte vijake na transportnih varovalih.

Slika E Slika F

① Transportno varovalo

1. Odstranite transportna varovala

2. Napravo potisnite s palete v smeri naprej.

Namestitev sesalnega prečnika

1. Obe prižemni ročici obrnite navzgor. Slika G

① Sesalna gibka cev

② Obesa sesalnega prečnika

③ Sesalni prečnik

④ Prižemna ročica

1. Sesalni prečnik vstavite v obeso sesalnega prečnika.

2. Obe prižemni ročici obrnite navzdol.

Montaža krtač

1. Samo različica BD: Pred začetkom obratovanja namestite lamelno krtačo (glejte poglavje Vzdrževalna dela).

Napotek

Pri različici BR so krtače nameščene.

1. Namestite krtačo (glejte poglavje Vzdrževalna dela).

Baterije

Priporočene baterije

POZOR

Nevarnost poškodovanja

Baterije je mogoče zamenjati samo z baterijami enake tehnologije.

Svinčevih baterij ne smete zamenjati z litij-ionskimi baterijami

Litij-ionskih baterij ne smete zamenjati s svinčevimi baterijami.

Svinčeve baterije:

Opis Št. za naro-	čilo
Komplet 76 Ah - brez vzdrževanja, 24 V	2.815–099.0
Komplet 105 Ah - brez vzdrževanja, 24 V	2.815–100.0
Komplet 115 Ah - brez vzdrževanja, 24 V	2.815–091.0
Komplet 80 Ah - brez vzdrževanja, 24 V	2.815–090.0

Za napravo so potrebne 2 baterije.

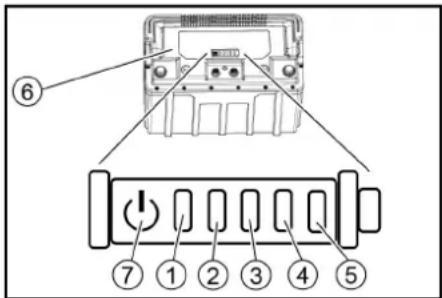

Litij-ionske baterije:

Opis Št. za naročilo
80 Ah, 25,6 V 6.654–454.0

Največje mere baterije

Dolžina 350
Širina 355
Višina 290

Vstavljanje in priključitev baterij

Napotek

Pri različici naprave z baterijo Li-Ion je baterija že na-meščena in priključena. Baterijo Li-Ion lahko vgradi ali zamenja samo servisna služba.

ΔNEVARNOST

Na baterijo ne polagajte orodja ali podobnih predmetov. Kratki stik in nevarnost eksplozije.

Obvezno se izogibajte kajenju in odprtemu plamenu.

Prostori, v katerih se polnijo baterije, morajo biti dobro prezračeni, saj med polnjenjem nastaja zelo eksplozi- ven plin.

△PREVIDNOST

Odstranjevanje in vgradnja baterij

Nestabilno stanje stroja

Pri odstranjevanju in vgradnji baterij bodite pozorni, da je stroj v varnem stanju.

POZOR

Zamenjava polarnosti

Uničenje krmilne elektronike

Pri priključitvi baterije pazite na pravilno polarnost.

POZOR

Popolna izpraznitev

Nevarnost poškodovanja

Napolnite baterije pred zagonom naprave.

1. Napravo potisnite približno 2 m naprej, tako da so krmilna kolesca obrnjena nazaj.

2. Rezervoar za umazano vodo držite za prijemno vdolbino in ga pomaknite navzgor in na stran.

3. Baterije vstavite v odprtino.

4. Priključitev baterij:

a Vstavite distančnike.

Slika H

① Distančnik 340x40x10 (9.763-222.0)

②Povezovalni kabel

③ Baterija

④ 80 Ah: Distančnik 295x94x10 (5.642-034.0) 115 Ah: Distančnik 295x94x23 (5.642-033.0)

⑤ Priključni kabel za baterijo (−)

⑥ Priključni kabel za baterijo (+)

b Obe bateriji povežite s povezovalnim kablom.

c Priključni kabel priključite na še vedno prosta pola baterije (+) in (-).

1. Napolnite baterijo (glejte »Zagon/polnjenje baterije«), s čimer se konča transportni način.

Odstranjevanje baterije

△PREVIDNOST

Odstranjevanje in vgradnja baterij

Nestabilno stanje stroja

Pri odstranjevanju in vgradnji baterij bodite pozorni, da je stroj v varnem stanju.

△OPOZORILO

Naprava se lahko prevrne

Nevarnost telesnih poškodb, nevarnost poškodb naprave Baterije odstranite le, će je na napravo pritrjena čistilna glava.

1. Stikalo za izbiro programa premaknite v položaj »0«.

2. Izvlecite inteligentni ključ.

3. Izpraznite rezervoar za umazano vodo.

4. Napravo potisnite približno 2 m naprej, tako da so krmilna kolesca obrnjena nazaj.

5. Rezervoar za umazano vodo držite za prijemno vdolbino in ga pomaknite navzgor in na stran.

6. Odklopite kabel od negativnega pola baterije.

7. Odklopite preostali kabel od baterij.

8. Pri litij-ionskih baterijah odklopite tudi oba okrogla vtikača na bateriji.

9. Odstranite distančnike.

10. Odstranite baterije.

11. Porabljene baterije odstranite v skladu z veljavnimi zakonskimi določbami.

Zagon

Nastavljanje karakteristike polnjenja

Pred prvim zagonom, po servisni ponastavitvi ali pri zamenjavi baterije z drugim tipom je obvezno treba nastaviti karakteristiko polnjenja.

ΔNEVARNOST

Nevarnost zaradi nenamernega zagona naprave Nevarnost telesnih poškodb

Pred vsemi deli na napravi izvlecite kabelski priključek vžigalne svečke ali izključite akumulator.

POZOR

Nevarnost poškodovanja baterije

Nepravilna karakteristika polnjenja lahko vpliva na življenjsko dobo in zmogljivost polnjenja baterije.

Trenutno izbrano karakteristiko baterije lahko med polnjenjem vidite na zaslonu ali prek aplikacije v območju "Stanje naprave".

Napotek

Karakteristiko polnjenja lahko prilagodi le servisna služba podjetja Kärcher.

Karakteristike baterije so na voljo za naslednje baterije:

• EXIDE GF12105V
• HOPPECKE TB115
• EXIDE GF12076V
• EXIDE FF12080W
• TROJAN 27TMX
• HOPPECKE TB80
• ZENITH L120185

Napotek

Da bi lahko uporabljali tudi druge baterije, lahko servisna služba podjetja Kärcher ustvari karakteristiko baterije po meri, za kar je treba zagotoviti ustrezne parametre baterije.

Polnjenje baterije

⚠NEVARNOST

Nepravilna uporaba polnilnika

Električni udar

Upoštevajte omrežno napetost in zaščito na tipski ploščici naprave.

Polnilnik uporabljajte samo v suhih prostorih, ki so do- volj prezračeni.

Vgrajeni polnilnik je elektronsko krmiljen in primeren za vse priporočene baterije, samodejno zaključi postopek polnjenja.

Napotek

Za vsako vrsto vgrajene baterije je treba nastaviti ustrezno karakteristiko polnjenja.

Med polnjenjem je na zaslonu prikazana vgrajena baterija. Čas polnjenja je pribl. 10-15 ur.

Med polnjenjem naprave ni mogoče uporabljati.

Napotek

Naprava ima zaščito pred popolno izpraznitvijo; će je med obratovanjem dosežena minimalna še dovoljena kapaciteta, se motor krtač in turbina izključita.

1. Napravo takoj premaknite do predvidenega mesta polnjenja in se pri tem izogibajte klancem.

2. Priključite električni vtič priključnega kabla v vtičnico.

3. Polnite, dokler se na zaslonu ne prikaže polna na- polnjenost.

Baterije z minimalnim vzdrževanjem (mokre baterije)

ΔNEVARNOST

Nevarnost opeklin zaradi uhajanja kisline! Baterijo napolnite z vodo šele, ko je izpraznjena. Pri ravnanju z baterijsko kislino uporabljajte zaščitna očala in morebitne razpršitve kisline na kožo ali oblačila takoj sperite z vodo.

POZOR

Nevarnost poškodovanja baterij!

Če uporabljate vodo z dodatki, izgubite garancijo za baterijo. Za polnjenje baterij uporabite samo destilirano ali razsoljeno vodo (EN 50272-T3).

Ne uporabljajte nobenih tujih dodatkov ali sredstev za izboljšavo.

1. Eno uro pred koncem polnjenja dodajte destilirano vodo. Pri tem upoštevajte ustrezno raven kisline v skladu z oznako baterije.

Na koncu polnjenja morajo vse celice uplinjati.

Vklop naprave

1. Inteligentni ključ vstavite v upravljalni pult.

2. Stikalo za izbiro programa zavrtite na program za či- ščenje.

Na zaslonu se prikaže eno za drugim:

• Logotip Kärcher

• Č as do naslednjega servisa v urah

• Stanje baterije in ure delovanja

• Različica programske opreme

- Prikaz delovanja

Slika I

① Stanje napolnjenosti baterije

② Nastavljen odmerek vode (samo za naprave z električnim vodnim ventilom)

③ Nastavljena hitrost

④ Nastavljen odmerek čistila (samo z različico naprave DOSE)

Naprava je pripravljena za obratovanje.

Seznanjanje pametnega telefona

Z aplikacijo »Machine Connect« na pametnem telefonu, ki je povezan z napravo, lahko izvajate napredne funkcije naprave:

• nastavitev vrste čistilne glave

• nastavitev največje hitrosti transporta
• izklop/ vklop vrat USB
  • nastavitev časa delovanja krtač(-e)
• nastavitev časa delovanja sesanja
  • vklop/izklop doziranja vode glede na hitrost
• upravljanje dovoljenj rumenega inteligentnega ključa
  • obnovitev tovarniških nastavitev

Napotek

Možne funkcije so odvisne od različice naprave.

1. S pametnim telefonom optično preberite kodo QR na napravi.

Slika J

①Koda QR

② Simbol Bluetooth®

1. Na pametni telefon namestite aplikacijo »Machine Connect« in jo zaženite.
2. Inteligentni ključ vstavite v upravljalni pult.
3. Hkrati pritisnite in za 3 sekunde držite tipki »+« in »-« na upravljalnem pultu naprave.

Napotek

Med postopkom seznanjanja utripa simbol Bluetooth® na upravljalnem pultu.
5. Pri seznanjanju sledite navodilom aplikacije v pametnem telefonu.
6. Funkcije aplikacije so razložene v pametnem telefonu.

Napotek

Če je pametni telefon seznanjen z napravo, simbol Bluetooth sveti neprekinjeno.

Napotek

Mobilni telefon lahko priključite na vrata USB naprave in tako napolnite baterijo.

Zahteve za vzdrževanje

Po preteku določenega trajanja obratovanja se na za- slonu prikaže poziv za izvedbo različnih vzdrževalnih opravil:

Poziv Interval (ure)
ČIŠČENJE FILTER SESALNIKA	10
ČIŠČENJE SESALNI PREČNIK	20
ČIŠČENJE FILTRIRANJE VODE	50
PREVERI OBRABA KR-TAČ	100
PREVERI SESALNI NA-STAVEK	100

1. Izvedite navedeno vzdrževalno opravilo.

2. Za potrditev pritisnite katero koli tipko na upravljal-nem pultu.

Poziv se ponastavi in ponovno prikaže po preteče- nem intervalu.

Obratovanje

ΔNEVARNOST

Nevarne situacije pri obratovanju

Nevarnost telesnih poškodb

V primeru nevarnosti izpustite vzvod za vožnjo.

Izquba stabilnosti

Nevarnost telesnih poškodb

S pedalom dvigajte/spuščajte čistilno glavo samo z eno nogo. Drugo nogo imejte trdno in varno na tleh.

Polnjenje obratovalnih snovi

Polnjenje sveže vode

1. Odprite zapiralo rezervoarja za svežo vodo.

2. Svežo vodo (največ do 50 °C) dolijte do spodnjega roba polnilne odprtine.

Napotek: Gibka cev za svežo vodo lahko med polnjeniem pritrdite z držalom gibke cevi.

1. Zaprite zapiralo rezervoarja za svežo vodo.

S polnilno cevjo napolnite s svežo vodo

1. Polnilno cev izvlecite iz naprave.
2. Konec polnilne cevi priključite na vodovodno pipo.
3. Snemite zapiralo rezervoarja za svežo vodo.
4. Odprite dovod vode (temperatura vode največ 50 °C).
5. Skozi polnilno odprtino opazujte stanje napolnjenosti rezervoarja za svežo vodo.
6. Zaprite dotok vode, ko stanje napolnjenosti doseže spodnji rob polnilnega priključka.
7. Namestite zapiralo rezervoarja za svežo vodo.
8. Ločite polnilno cev od vodovodne pipe.
9. Polnilno cev vstavite v napravo.

1. Cev za vodo priključite v priključni nastavek sistema polnjenja (najvišja temperatura vode 50 °C).
2. Odprite dotok vode.
3. Nadzorujte napravo – sistem samodejnega polnjenja prekine dotok vode, ko je rezervoar za svežo vo-do poln.
4. Zaprite dotok vode.
5. Odstranite cev za vodo.

Napotki za čistila

△OPOZORILO

Neprimerna čistila

Nevarnost za zdravje, poškodovanje naprave Uporabljajte samo priporočena čistila. Za druga čistilna sredstva upravljavec nosi povečano tveganje glede var- nosti obratovanja in nevarnosti nesreče. Uporabljajte samo čistila, ki ne vsebujejo topil, soli in fluorovodikove kisline. Upoštevajte varnostna navodila na embalaži čistil.

Napotek

Ne uporabljajte zelo penečih čistil. Priporočena čistila

Uporaba Čistllo
Vzdrževalno čiščenje vseh vodood-pornih tal	CA 50 C RM 756
Vzdrževalno čiščenje s komponen-tami za nego	RM 746 RM 780
Vzdrževalno in osnovno čiščenje in-dustrijskih talnih oblog	RM 69
Vzdrževalno čiščenje sijajnih oblog	RM 755
Vzdrževalno in osnovno čiščenje ke-ramičnih ploščic	RM 753
Vzdrževalno in osnovno čiščenje ki-slinsko odpornih oblog	RM 751
Čiščenje in razkuževanje RM 732
Osnovno čiščenje vseh alkalno od-pornih talnih oblog	RM 752
Osnovno čiščenje in odstranjevanje premaza za tla, občutljiva na alkalije	RM 754

Dodajanje čistila z dozirno napravo

Samo različica DOSE

Sveži vodi se na poti do čistilne glave prek dozirne na-prave doda čistilo.

1. Posodo s čistilom napolnite s čistilom.

Napotek

Z dozirno napravo lahko dodate največ 3 % čistila. Pri večjih odmerkih je treba čistilo naliti v rezervoar za svežo vodo.

POZOR

Nevarnost zamašitve

Pri dodajanju čistila v rezervoar za svežo vodo se lahko čistilo izsuši in ovira delovanje dozirne naprave.

Po dodajanju čistila v rezervoar za svežo vodo napravo sperite s čisto vodo: Izberite program za čiščenje z nanosom vode, nastavite količino vode na najvišjo vrednost, doziranje čistila nastavite na 0.

Dodajanje čistila brez dozirne naprave

1. Dodajte čistilo v rezervoar za svežo vodo.

Napotek

Pokrovček polnilne odprtine ima v notranjosti skalo, s katero lahko izmeríte količino čistila.

Nastavljanje doziranja čistila

Pri različici naprave DOSE se čistilo doda sveži vodi na poti do čistilne glave.

Doziranje čistila lahko nastavite ločeno za vsak program čiščenja.

1. Inteligentni ključ vstavite v upravljalni pult.

2. S stikalom za izbiro programa izberite program čiščenja, ki ga želite nastaviti.

3. Pritisnite tipko za doziranje čistila.

4. S tipkama »+« in »-« nastavite želeno doziranje čis- tila.

5. Če želite sprejeti nastavitev, počakajte 3 sekunde ali pritisnite eno od drugih tipk.

Nastavljanje količine vode

1. Količino vode nastavite glede na onesnaženost talne obloge.

Napotek

Prve poskuse čiščenja izvedite z majhno količino vode. Postopoma povečajte količino vode, dokler ne dosežete želenega rezultata čiščenja.

Napotek

Ko je rezervoar za svežo vodo prazen, čistilna glava de- luje naprej brez dovajanja tekočine.

Ročni vodni ventil

Naprava z ročnim vodnim ventilom je opremljena z regulacijskim gumbom za doziranje vode na desni strani upravljalnega pulta.

1. Gumb za reguliranje doziranja vode preklopite na želeno vrednost.

Napotek

Namakanje krtače je aktivno le, ko je čistilna glava spuščena in je aktiviran vzvod za vožnjo.

Električni vodni ventil

Naprava z električnim vodnim ventilom je opremljena s tipko za doziranje vode na upravljalnem pultu.

Doziranje vode lahko nastavite ločeno za vsak program čiščenja.

1. Inteligentni ključ vstavite v upravljalni pult.

2. S stikalom za izbiro programa izberite program čiščenja, ki ga želite nastaviti.

3. Pritisnite tipko doziranje vode.

4. S tipkama »+« in »-« nastavite želeno doziranje vode.

5. Če želite sprejeti nastavitev, počakajte 3 sekunde ali pritisnite eno od drugih tipk.

Napotek

Namakanje krtače je aktivno le, ko je čistilna glava spuščena in je aktiviran vzvod za vožnjo.

Prilagajanje naklona sesalnega prečnika

Naklon je treba nastaviti tako, da so sesalni nastavki sesalnega prečnika enakomerno pritisnjeni na tla po celotni dolžini.

1. Napravo postavite na površino brez naklona.

2. Izberite program »Sesanje«

3. Napravo premaknite malenkost naprej. Sesalni prečnik se spusti.

4. Odčitaite vrednost z vodne tehtnice.

Slika K

①Vijak

② Matica

③Vodna tehtnica

1. Odvijte matico M 12, medtem ko z viličastim ključem držite šestrobi vijak M 10.

2. Vijak nastavite tako, da bo prikaz vodne tehtnice med obema črticama.

3. Zategnite matico M 12, medtem ko z viličastim ključem držite šestrobi vijak M 10.

4. Novo nastavitev preverite tako, da v načinu sesanja s spuščenim sesalnim prečnikom premaknete napravo za kratek čas naprej in opazujete libelo. Po potrebi ponovite postopek nastavitve.

Nastavljanje višine

Nastavitev višine vpliva na ukrivljenost sesalnih nastav- kov pri stiku s tlemi.

Napotek

Osnovna nastavitev: 3 podložke zgoraj, 3 podložke pod sesalnim prečnikom.

Neravna podlaga: 5 podložk zgoraj, 1 podložka pod sesalnim prečnikom.

Zelo gladka podlaga: 1 podložka zgoraj, 5 podložk pod sesalnim prečnikom.

1. Odvijte matice.

Slika L

① Matica

② Podložka

③Distančni tulec z držalom

1. Med sesalni prečnik in distančni tulec namestite želeno število podložk.

2. Preostale podložke namestite nad distančni tulec.

3. Privijte matico in jo zategnite.

4. Postopek ponovite pri drugem distančnem tulcu.

Napotek

Oba distančna tulca nastavite na enako višino.

Nastavljanje stranskega vleka krtače

(Samo s čistilno glavo D 51)

Če naprava med čiščenjem vleče na eno stran, lahko to odpravite tako, da prilagodite nagib krtače.

Napotek

Po zamenjavi krtače/blazinice bo morda treba ponovno nastaviti stranski vlek.

1. Nastavite vrtljivi gumb za nagib krtače, dokler na-prava ne vozi naravnost naprej.

Slika M

① Vrtljivi gumb za naklon krtače

Vklop naprave

1. Zavzemite sedeči položaj.

2. Stikalo na ključ preklopite v položaj »1«. Na zaslonu je prikazano eno za drugim:

- Obdobje do naslednjega servisa.

- Različica programske opreme upravljalne enote.

- Stanje napolnjenosti akumulatorske baterije in število delovnih ur.

Vožnja

Napotek

Naprava je izdelana tako, da čistilna glava štrli v desno. To omogoča pregledno delo blizu roba.

1. Vstavite inteligentni ključ.

2. Ročico za spuščanje sesalnega prečnika potisnite navzgor.

3. Pedal za dviganje/spuščanje čistilne glave pomaknite navzdol in ga zaskočite na desno.

4. Stikalo za izbiro programa nastavite na želeni program.

5. Vozite napravo.

a Vzvod za vožnjo potisnite naprej.

Naprava vozi naprej.

b Vzvod za vožnjo potisnite nazaj.

Naprava se začne premikati šele po premiku vzvoda za vožnjo za približno 5°.

1. Izpustite vzvod za vožnjo.

Naprava se ustavi.

Čiščenje

POZOR

Nevarnost poškodovanja

Če napravo dalj časa upravljate na enem mestu, se lahko talna obloga poškoduje.

Naprave ne uporabljajte na mestu.

1. Vstavite inteligentni ključ.

2. Stikalo za izbiro programa nastavite na želen program za čiščenje.

3. Ročico za spuščanje sesalnega prečnika potisnite navzdol.

4. Pedal za dviganje/spuščanje čistilne glave pritisnite navzdol, ga premaknite v levo in pustite, da se dvigr

5. Vzvod za vožnjo potisnite naprej in zapeljite čez površino, ki jo želite očistiti.

Napotek

Če je rezervoar za umazano vodo poln, plovec zapre sesalno odprtino, sesalna turbina pa deluje s povišanim številom vrtljajev. V tem primeru izklopite sesanje in se odpeljite do mesta za praznjenje rezervoarja za umazano vodo.

Prenehanje obratovanja

Zaključek čiščenja

1. Gumb za reguliranje količine vode obrnite v položaj »OFF« (ne velja za različico DOSE).

2. Izpustite vzvod za vožnjo.

3. Pedal za dviganje/spuščanje čistilne glave pritisnite navzdol in ga zaskočite na desno.

4. Nadaljujte z vožnjo na krajši razdalji. Preostala voda se odsesa.

5. Ročico za spuščanje sesalnega prečnika potisnite navzgor.

Izpuščanje umazane vode

△OPOZORILO

Onesnaževanje okolja!

Onesnaževanje okolja zaradi nepravilnega odlaganja v odpadne vode.

Upoštevajte krajevne predpise o obdelavi odpadne vode.

1. Odstranite gibko izpustno cev iz držala in jo položite nad ustrezni zbiralnik.

Slika N

1. Stisnite ali prepognite dozirno napravo.

2. Odprite pokrov dozirne naprave

3. Izpustite umazano vodo. Količino vode regulirajte s stiskanjem ali prepogibanjem.

4. Rezervoar za umazano vodo sperite s čisto vodo.

Sistem splakovanja rezervoarja za umazano vodo

1. Odstranite gibko izpustno cev za umazano vodo iz držala in jo položite nad ustrezni zbiralnik.

2. Odprite pokrov dozime naprave pri gibki izpustni cevi.

3. Odvijte pokrov rezervoarja za umazano vodo.

4. S sistema splakovanja povlecite gibljivo zapiralo.

5. Cev za vodo povežite s sistemom splakovanja.

Slika O

① Zapiralo

② Loputa za prezračevanje rezervoarja

③ Sistem splakovanja priključka za vodo

1. Zaprite pokrov rezervoarja za umazano vodo.

2. Odprite dotok vode in približno 30 sekund izpirate rezervoar za umazano vodo.

Po potrebi postopek izpiranja ponovite 2–3-krat.

1. Zaprite dotok vode in odklopite gibko cev od naprave.

2. Na dotok vode v sistem splakovanja ponovno pritrdite gibljivo zapiralo.

3. Zaprite pokrov rezervoarja za umazano vodo. Pritisnite loputo za prezračevanje rezervoarja tako, da ostane odprta odprtina in se lahko rezervoar za umazano vodo posuši.

4. Gibko izpustno cev za umazano vodo potisnite v držalo in zaprite pokrov dozirne naprave.

Izpuščanje sveže vode pri zapiralu

1. Odprite zapiralo rezervoarja za svežo vodo.

2. Izpustite svežo vodo.

3. Očistite filter.

4. Namestite zapiralo rezervoarja za svežo vodo.

Izpuščanje sveže vode na prikazu stanja polnosti

1. Odstranite gibko cev prikaza stanja polnosti iz držala in jo zanihajte navzdol.

2. Ponovno pritrdite cev.

Praznjenje rezervoarja za grobo umazanijo

(Samo pri čistilni glavi R)

1. Dvignite in izvlecite rezervoar za grobo umazanijo. Slika P

①Rezervoar za grobo umazanijo

1. Izpraznite rezervoar za grobo umazanijo in ga po potrebi očistite.

2. Znova vstavite rezervoar za grobo umazanijo.

Parkiranje naprave

1. Stikalo za izbiro programa obrnite v položaj »0«.

2. Izvlecite inteligentni ključ.

3. Ročico za dviganje/spuščanje čistilne glave potisnite navzdol in v desno, da zaskoči.

4. Ročico za spuščanje sesalnega prečnika potisnite navzgor.

5. Napravo zavarujte pred nenamernim premikanjem.

6. Zaprite pokrov rezervoarja za umazano vodo. Pritisnite loputo za prezračevanje rezervoarja tako, da zaskoči v utor rezervoarja za svežo vodo, da se lahko rezervoar za umazano vodo posuši.

7. Po potrebi napolnite baterijo.

Transport

⚠NEVARNOST

Vožnja po klančinah

Nevarnost telesnih poškodb

Naprava lahko pri nakladanju in razkladanju obratuje samo na naklonih do največje vrednosti (glejte poglavje »Tehnični podatki«).

Vozite počasi.

△PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo vozila.

Napravo lahko naložite le, će sta rezervoarja za umazano in svežo vodo prazna.

Napravo naložite samo s pomočjo druge osebe ali z voznim pogonom.

1. Pedal za dviganje/spuščanje čistilne glave pritisnite navzdol in ga zaskočite na desno.

2. Odstranite krtače, da ne pride do poškodovanja.

3. Sesalni prečnik odstranite iz naprave.

4. Pri transportu v vozilih napravo s pritrdilnimi ušesci zavarujte proti zdrsu in prevrnitvi v skladu s trenutno veljavnimi smernicami.

Slika Q

Skladiščenje

△PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

POZOR

Zamrzovanje

Uničenje naprave zaradi zmrznjene vode

Odstranite vso vodo iz naprave.

Shranite napravo na mestu, kjer ni zmrzali.

- Napravo je dovoljeno skladiščiti samo v notranjih prostorih.

- Pred daljšim obdobjem skladiščenja popolnoma na- polnite baterije.

- Med skladiščenjem baterije popolnoma napolnite vsaj enkrat mesečno.

Nega in vzdrževanje

⚠NEVARNOST

Nenameren vklop naprave

Nevarnost telesnih poškodb

Stikalo za izbiro programa obrnite v položaj »0«. Pred vsemi deli na napravi izvlecite inteligentni ključ. Izvlecite električni vtič polnilnika.

- Izpustite in odstranite umazano in svežo vodo.

Varnostni pregledi / pogodba o vzdrževanju

Z vašim prodajalcem se lahko dogovorite za redne varnostne preglede ali sklenete pogodbo o vzdrževanju. Pustite si svetovati.

Vzdrževalni intervali

Po vsakem obratovanju

POZOR

Nestrokovno čiščenje

Nevarnost poškodovanja.

Naprave ne pršite z vodo.

Ne uporabljajte agresivnih čistilnih sredstev.

- Izpustite umazano vodo.

- Rezervoar za umazano vodo očistite s sistemom splakovanja rezervoarja za umazano vodo.

- Iz rezervoarja za umazano vodo odstranite sito za grobo umazanijo in ga očistite.

- Očistite zunanjost naprave z vlažno krpo, pomočeno v blag pralni lug.

- Samo čistilna glava R: Odstranite in izpraznite rezervoar za grobo umazanijo.

- Samo čistilna glava R: Očistite razdelilnik vode.

- Očistite sesalne nastavke, preverite obrabljenost in jih po potrebi zamenjajte.

- Očistite strgalne ustnice na čistilni glavi, preverite obrabljenost in jih po potrebi zamenjajte.

- Očistite krtače, preverite obrabljenost in jih po potrebi zamenjajte.

- Zaprite pokrov rezervoarja za umazano vodo. Pritisnite loputo za prezračevanje rezervoarja tako, da ostane odprta odprtina in se lahko rezervoar za umazano vodo posuši.

• Napolnite baterijo.

Svinčeva baterija:

- Če je stanje napolnjenosti pod 50 %, napolnite baterijo v celoti in brez prekinitev.

- Če je stanje napolnjenosti nad 50 %, baterijo napolnite le, če je pri naslednji uporabi potreben celoten čas delovanja.

Litij-ionska baterija:

- Po potrebi jih napolnite.

Mesečno

- Izpraznite in sperite rezervoar za svežo vodo.

- Očistite filter za svežo vodo.

- Očistite plovec.

- Za napravo v mirovanju s svinčevo baterijo: Izvedite izravnalno polnjenje baterije.

- Preverite oksidacijo baterijskih polov in jih po potrebi skrtačite. Poskrbite, da so povezovalni kabli čvrsto pritrjeni.

- Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite njihovo tesnjenje, po potrebi jih zamenjajte.

- Samo čistilna glava R: Očistite predor krtače.

- Samo čistilna glava R: Odstranite letev za razdelitev vode na čistilni glavi in očistite vodni kanal.

- Pri svinčevih baterijah, ki potrebujejo vzdrževanje, preverite kislinsko gostoto celic.

- V primeru daljšega obdobja mirovanja, napravo izklopite s popolnoma napolnjenimi baterijami. Baterijo popolnoma napolnite vsaj enkrat mesečno.

Letno

- Predpisan pregled naj izvaja servisna služba.

Vzdrževalna dela

Čiščenje sita za grobo umazanijo

Čiščenje filtra za svežo vodo

1. Izpustite svežo vodo.

2. Odvijte zapiralo rezervoarja za svežo vodo.

Slika S

①Filter za svežo vodo

Če so sesalni nastavki obrabljeni, jih je treba obrniti ali zamenjati.

Sesalne nastavke lahko obrnete 3-krat, dokler se ne ob-rabijo vsi 4 robovi.

1. Odstranite sesalni prečnik.

2. Odvijte zvezdasta ročaja.

Slika T

① Zvezdasti ročaj

② Napenjalni trak

③ Notranji del sesalnega prečnika

④ Natezalno zapiralo

1. Izvlecite notranji del sesalnega prečnika.

2. Odprite natezalno zapiralo.

3. Odstranite napenjalni trak.

4. Sesalne nastavke vzemite iz notranjega dela. Slika U

① Strgalna ustnica

② Podporna ustnica

③ Notranji del sesalnega prečnika

④ Napenjalni trak

1. Obrnjene ali nove sesalne nastavke pritisnite na čepke notranjega dela sesalnega prečnika.

2. Namestite napenjalni trak.

3. Notranji del sesalnega prečnika potisnite v zgornji del.

4. Privijte zvezdasta ročaja in ju zategnite.

Zamenjava kolutne krtače

Napotek

Kolutne krtače zamenjajte, ko dolžina ščetin doseže 10 mm.

1. Ročico za dviganje/spuščanje čistilne glave potisnite navzdol in v desno, da zaskoči.

2. Pedal za menjavo krtač potisnite navzdol.

3. Kolutno krtačo izvlecite ob strani pod glavo krtače.

4. Novo kolutno krtačo držite pod čistilno glavo in jo potisnite navzgor, da se zaskoči.

Zamenjava krtačnih valjev

Napotek

Zamenjajte krtačne valje, ko dolžina ščetin doseže 10 mm.

1. Ročico za dviganje/spuščanje čistilne glave potisnite navzdol in v desno, da zaskoči.

2. Pritisnite tipko za zamenjavo krtač.

Slika V

① Tipka za zamenjavo krtač

②Pokrov ležaja

③ Krtačni valj

1. Odmaknite pokrov ležaja v desno.

2. Izvlecite krtačni valj.

3. V položaje ležaja namestite nov sprednji krtačni valj.

4. V položaje ležaja namestite nov zadnji krtačni valj.

5. Pokrov ležaja zasukajte nazaj in ga zaskočite na svoje mesto.

Čiščenje razdelilnika vode

1. Potisnite zaskočno ročico proti levi in hkrati potegnite razdelilnik vode stran od čistilne glave.

Slika W

① Razdelilnik vode

② Zaskočna ročica

1. S čistilne glave odstranite razdelilnik vode.

2. Očistite razdelilnik vode.

3. Levo stran letve vstavite v čistilno glavo.

4. Zasukajte razdelilnik vode proti čistilni glavi in ga za- skočite na desni strani.

Animirana vzdrževalna dela

Pomoč pri motnjah

⚠NEVARNOST

Nenameren vklop naprave

Nevarnost telesnih poškodb

Pred vsemi deli na napravi nastavite stikalo za izbiro programa na »0«.

Pred vsemi deli na napravi izvlecite inteligentni ključ. Izvlecite električni vtič polnilnika.

- Izpustite in odstranite umazano in svežo vodo.

- V primeru napak, ki jih ni mogoče odpraviti s pomočjo te tabele, pokličite servisno službo.

Motnje brez prikaza na zaslonu

Motnja Odpravljanje
Naprave ni mogoče zagnati	1. Vstavite inteligentni ključ.2. Programsko stikalo nastavite na želeni program.3. Upravljajte vzvod za vožnjo.4. Preverite baterije in jih po potrebi napolnite.5. Preverite, ali so poli baterije pravilno priključeni.
Nezadostna količina vode	1. Preverite količino sveže vode, po potrebi napolnite rezervoar.2. Povečajte količino vode.aRazličica DOSE: Količino vode nastavite s tipko za količino vode na upravljalnem pultu.bDruge različice: Z gumbom za reguliranje količine vode nastavite količino vode.3. Očistite filter za svežo vodo.4.Čistilna glava R: Očistite razdelilnik vode.5. Preverite zamašenost gibke cevi, po potrebi očistite.
Prenizka sesalna moč	1. Stikalo za izbiro programa nastavite na NORMALNI ali INTENZIVNI NAČIN.2. V aplikaciji nastavite zmogljivost sesanja na VISOKO.3. Izklopite napravo in izpustite umazano vodo.4. Preverite, će je pokrov na gibki izpustni cevi za umazano vodo zaprt.5. Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite njihovo tesnjenje, po potrebi jih zamenjajte.6. Preverite čistočo varovalnega sita turbine, po potrebi ga očistite.7. Očistite sesalne nastavke pri sesalnem prečniku, po potrebi jih obrnite ali zamenjajte.8. Preverite zamašenost sesalne gibke cevi, po potrebi jo očistite.9. Preverite tesnost sesalne gibke cevi, po potrebi jo zamenjajte.10. Preverite nastavitev sesalnega prečnika.11. Rezervoar za umazano vodo držite za prijemno vdolbino in ga pomaknite navzgor in na stran.a Preverite tesnilo na sesalni turbini.b Preverite tesnilo na sesalnem kanalu.Slika X1Tesnilo sesalnega kanala2Tesnilo sesalne turbine
Nezadosten rezultat čiščenja	1. Zmanjšajte hitrost.2. Izberite intenzivnejši program čiščenja.3. Preverite obrabo krtač, po potrebi zamenjajte.4. Preverite čistočo krtače, po potrebi očistite.5. Preverite ustreznost vrste krtače in čistila.6. Preverite dovajanje vode.7. Povečajte količino vode.8. Uporabite metodo v dveh korakih: V prvem koraku čistite brez sesanja, v drugem koraku pa čistite s sesanjem.
Sesalna turbina deluje s povišanim številom vrtljajev	1. Izpustite umazano vodo.2. Očistite plovec.3. Preverite sito za puh, po potrebi ga očistite.4. Preverite zamašenost sesalne gibke cevi, po potrebi jo očistite.5. Preverite zamašenost sesalnega prečnika, po potrebi odstranite zamašitev.
Krtače se ne vrtijo	1. Preverite, će tujek blokira krtačo, po potrebi odstranite tujek.2. Programsko stikalo nastavite na želeni program.3. Spustite čistilno glavo.
Naprava vibrira pri čiščenju	1. Preverite, ali so krtače pravilno nameščene.2. Uporabite mehkejšo krtačo.3. Obnovite krtačo.
Samo različica DOSE: Dozlranje čistila ne deluje	1. Preverite nivo čistila v posodi za čistilo.2. Povečajte doziranje čistila.3. Preverite povezavo gibke cevi za č istilo s posodo za čistilo.4. Očistite filter v posodi za čistilo.5. Preverite, ali ni zamašen protipovratni ventil v gibki cevi do čistilne glave.6. Preverite tesnost gibkih cevi.7. Preverite delovanje črpalke čistila.
Gibka izpustna cev za umazano vodo je zamašena	1. Odprite pokrov dozirne naprave pri gibki izpustni cevi.2. Snemite sesalno gibko cev s sesalnega prečnika in zaprite z roko.3. Stikalo za izbiro programa nastavite na program s sesanjem.Zamašitev se iz gibke izpustne cevi posesa v rezervoar za umazano vodo.

Motnje s prikazom na zaslonu

Motnja Vzrok	Odpravljanje
VSTAVI KIK	Inteligentni ključ ni vstavljen.	● Vstavite inteligentni ključ.
NAPAČEN KIK	Vstavljeni inteligentni ključ ne dovoljuje izvedbe izbrane funkcije.	● Uporabite drug inteligentni ključ.● Morda je treba aktivirati uporabljen inteligentni ključ (odvisno od primera).
BREZ PRISTOJNOSTI	Vstavljeni inteligentni ključ ne dovoljuje izvedbe izbrane funkcije.	● Uporabite drug inteligentni ključ.● Morda je treba aktivirati uporabljen inteligentni ključ (odvisno od primera).
SPROSTITE PR. STIKALOI	Pri vklopu naprave se uporabi vzdov za vožnjo.	● Sprostite oba vzdva za vožnjo.
STANJE AK.BAT. NIZKO	Baterija je skoraj prazna. Funkcije čiščenja naprave se samodejno izklopijo.	● Napravo odpeljite do polnilne postaje in napolnite baterijo.
PRAZNA AK. BAT.	Baterija je prazna. Funkcije čiščenja in vozni pogon so izklopljeni.	● Izklopite napravo, kratko počakajte in jo ponovno vklopite. Nato se odpeljite do polnilne postaje. Če je potrebno, jo po izklopu potisnite v polnilno postajo. Napolnite baterijo.
NAPAKE V PRETOKU VODE	Električni vodni ventil je okvarjen.	● Obvestite servisno službo.
POG. MOT. PREOBR.	Poraba energije voznega motorja je previsoka.	● Preverite, da v voznem pogonu ni tujkov.● Izberite pot z manjšim naklonom.● Izklopite napravo, kratko počakajte in napravo ponovno vklopite.
POG. MOT. BLOK.	Vozni motor je blokiran.	● Preverite, da v voznem pogonu ni tujkov.● Dvignite vsako pogonsko kolo posebej in preverite, ali ga je mo-goče zavrleti.

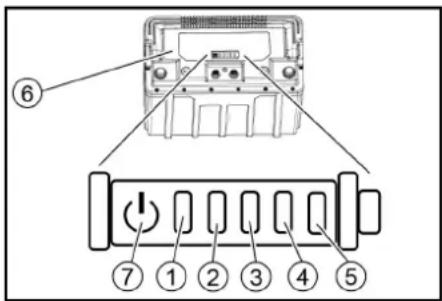

Prikaz stanja napolnjenosti Litij-ionske baterije

• Nobena lučka LED ne sveti: Napolnite baterijo.
- Statusna lučka LED sveti zeleno: Vseh 5 lučk LED skupaj označuje stanje napolnjenosti baterije.
- Statusna lučka LED sveti rdeče: Prikazi lučk LED označujejo motnjo. Motnje, opisane v naslednji tabeli, lahko odpravi uporabnik. Pri vseh prikazih motenj, ki niso opisani zgoraj, se obrnite na službo za pomoč strankam družbe KÄRCHER.

(1)	(2)	(3)	(4)	(5)	Vzrok	Odpravljanje
Rdeća	-	-	-	-	Baterija je prevroča.	Počakajte, da se baterija ohladi.
Rdeća	-	-	-	Zelena	Sistem za upravljanje baterije je prevroč.	Počakajte, da se baterija ohladi.
Rdeća	-	-	Zelena	-	Baterija je prehladna za polnjenje.	Napravo prestavite na toplejše mesto in počakajte, da se baterija segreje.
Rdeća	-	-	Zelena	Zelena	Poraba energije med polnjenjem je previsoka.	Omrežni vtič polnilnika izključite iz električnega omrežja. Počakajte 10 sekund. Ponovno priključite omrežni vtič. Če se motnja ponovno prikaže, zamenjajte polnilnik.
					Poraba energije naprave je previsoka.	Izklopite napravo. Če se motnja po vklopu ponovno pojavi, ugotovite vzrok za napako v napravi.
Rdeća	-	Zelena	-	Zelena	Kratki stik.	Preverite vse priključke baterije.
Rdeća	-	Zelena	Zelena	-	Prenizka napetost celic med praznjenjem.	Napolnite baterijo.
Rdeća	-	Zelena	Zelena	Zelena	Previsoka napetost celic med polnjenjem.	Baterijo izpraznite do 20 % preostale zmogljivosti. Nato napolnite baterijo.
Rdeća	Zelena	-	-	Zelena	Napetost baterije je prenizka.	Napolnite baterijo.
Rdeća	Zelena	-	Zelena	-	Motnja v postopku polnjenja.	Omrežni vtič polnilnika izključite iz električnega omrežja. Počakajte 10 sekund. Ponovno priključite omrežni vtič. Če se motnja ponovno prikaže, zamenjajte polnilnik.
Rdeća Zelena - Zelena Zelena
Rdeća	Zelena	Zelena	-	-	Baterija je prehladna za oddajanje moči.	Napravo prestavite na toplejše mesto in počakajte, da se baterija segreje.
Rdeća	Zelena	Zelena	Zelena	-	Motnja pri oddajanju moči.	Izklopite napravo. Če motnje ne morete odpraviti, se obrnite na službo za po-moč strankam.

Pribor

Pribor Čistilna glava s krtačnimi valji

A: Enota pakiranja, B: Število, ki ga zahteva naprava

Ime	Št. dela	Opis	A	B
Krtačni valj, rdeč (srednji, standard)	4.035–184.0	Rdeč standardni krtačni valj za vzdrževalno čiščenje.	1	2
Krtačni valj, bel (mehak)	4.762–409.0	Bela valjčna krtača za čiščenje občutljivih talnih oblog.	1	2
Krtačni valj, oranžen (visoko/nizko)	4.762–410.0	Oranžno obarvana valjčna krtača z visoko/nizko strukturo za posebej učinkovito či-ščenje strukturiranih talnih oblog.	1	2
Krtačni valj, zelen (trd)	4.762–411.0	Zelena, abrazivna valjčna krtača za osnovno čiščenje in odstranjevanje močno opri-jete umazanije.	1	2
Krtačni valj, črn (zelo trd)	4.762–412.0	Črna, posebej abrazivna valjčna krtača za osnovno čiščenje neobčutljivih talnih oblog s posebno močno oprijeto umazanijo.	1	2
Valj iz mikrovlaken	4.114–010.0	Idealno za ploščice iz fine kamenine. Valj iz mikrovlaken za zanesljivo in nežno odstranjevanje sive mrene.	1	2
Gred valja za blazinico	4.762–415.0	Gred valja za blazinico iz aluminija za namestitev blazinic ali valjev iz mikrovlaken.	1	2
Valjčna blazinica, rumena (mehka)	6.369–732.0	Rumena valjčna blazinica za čiščenje in poliranje neteksturiranih talnih oblog.	20	40
Valjčna blazinica, rdeča (srednja)	6.369–734.0	Rdeča standardna valjčna blazinica za vzdrževalno čiščenje neteksturiranih talnih oblog.	20	40
Valjčna blazinica, zelena (trda)	6.369–733.0	Zelena, abrazivna valjčna blazina za osnovno čiščenje in odstranjevanje močno op-rijetih nečistoč na nestrukturiranih talnih oblogah.	20	40

Pribor Čistilna glava z lamelnimi krtačami

A: Enota pakiranja, B: Število, ki ga zahteva naprava

Ime	Št. dela		Opis	A	B
	D 51	D 60			D 51	D 60
Kolutna krtača, naravna (mehka)	4.905–027.0	4.905–016.0	Mehka kolutna krtača v naravni barvi za čiščenje in poliranje teksturiranih talnih oblog.	1	1	2
Kolutna krtača, bela	4.905–028.0	4.905–015.0	Bela mehka kolutna krtača za nežno čiščenje občutljivih talnih oblog.	1	1	2
Kolutna krtača, rdeča (srednja, standard)	4.905–026.0	4.905–014.0	Rdeča standardna kolutna krtača za redno vzdrževalno čiščenje.	1	1	2
Kolutna krtača, črna (trda)	4.905–029.0	4.905–017.0	Črna, zelo abrazivna kolutna krtača za osnovno čiščenje neobčutljivih talnih oblog s posebno močno oprijeto umazanijo.	1	1	2
Fina diamantna blazinica, zelena 6.371–	240.0	6.371–233.0	Zelena, fina diamantna kolutna blazinica za poliranje talnih oblog, ki jih je mogoče polirati. Poskrbi za površine z visokim sijajem in se lahko uporablja tudi za kristalizacijo.	5	1	2
Groba diamantna blazinica, bela	6.371–260.0	6.371–246.0	Bela, groba diamantna blazinica za trde talne obloge. Odstranjuje majhne praske in ustvarja čisto, enakomerno mat podlago za nadaljnjo obdelavo z rumeno diamantno blazinico.	5	1	2
Diamantna blazinica srednja, rumena 6.371–	261.0	6.371–247.0	Rumena diamantna blazinica za pripravo in nego trdih talnih oblog. Za sa- tenast zaključek, ki ga lahko dodatno polirate z zeleno diamantno blazinico.	5	1	2
Pogonska plošče blazinic	4.762–593.0	4.762–445.0	Zahteva se za uporabo melaminskih blazinic, vendar se lahko uporablja tu-di za običajne blazinice. Pogonska plošča blazinic z dodatnimi kavlji za pri-trditev blazinic. Izjemno močan oprijem blazinic na pogonski plošči blazinic čistilne glave D 51.	1	1	2

Pribor Sesalni prečnik
A: Enota pakiranja, B: Število, ki ga zahteva naprava

Ime Št. dela Opis A B
Komplet sesalnih nastavkov, Linatex	4.400–011.0	Komplet trpežnih sesalnih nastavkov Linatex® za parabolične sesalne prečnike širine 850 mm.	Par 1 par
Komplet sesalnih nastavkov, PU	4.400–005.0	Sesalni nastavek iz poliuretana, odporen na olje, ki se počasi obrablja.	Par	1 par

Tehnični podatki

		D 51 D 60 R 55
Splošno
Vozna hitrost (najv.) km/h 6	6	6
Teoretična zmogljivost površinskega prekrivanja		m^2/h	3060	3600	3060
Praktična zmogljivost površinskega prekrivanja		m^2/h	1380	1620	1490
Prostornina rezervoarja za umazano vodo		I	50	50	50
Prostornina rezervoarja za grobo umazanijo		I	-	-	3,5
Prostornina posode za čistilo (opcija »Dose«)		I	3	3	3
Doziranje čistila		%	0...3	0...3	0...3
Doziranje vode		l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Mere
Dolžina		mm	1375	1290	1284
Širina brez sesalnega prečnika		mm	542	542	542
Višina		mm	1082	1082	1082
Delovna širina		mm	510	600	550
Mere embalaže lxbxh		mm	1505x770x1271	1505x770x1271	1505x770x1271
Pnevmatike
Sprednje kolo, širina		mm	50	50	50
Sprednje kolo, premer		mm	200	200	200
Zadnje kolo, širina		mm	28	28	28
Zadnje kolo, premer		mm	100	100	100
Teža
Dovoljena skupna masa		kg	245	241	235
Masa praznega vozila (transportna masa)		kg	195	191	185
Pritisna sila krtač, maks.		N (kg)	290 (29)	250 (25)	155 (15,5)
Pritisni tlak krtač, maks.		N/m^2 (g/ cm^2 )	3,2 (32)	2,5 (25)	6,3 (63)
Podatki o zmogljivosti naprave
Nazivna napetost		V	24	24	24
Nazivna napetost, Li-ion		V	25,6	25,6	25,6
Zmogljivost akumulatorja		Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Kapaciteta baterije, Li-ion		Ah (5 h)	80	80	80
Srednja poraba moči		W	1300	1300	1350
Zmogljivost pogonskega motorja		W	130	130	130
Zmogljivost sesalne turbine		W	250	250	250
Zmogljivost pogona krtač		W	800	800	980
Stopnja zaščite			IPX3	IPX3	IPX3
Sesanje
Zmogljivost sesanja, količina zraka		l/s	21	21	21
Podtlak (maks.)		kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Čistiline krtače
Premer krtač		mm	510	600	96
Dolžina krtač		mm	-	-	550
Vrtlina frekvenca krtač		1/min	140	150	965
Notranji polnilnik
Nazivna napetost		V	100...240	100...240	100...240
Frekvenca		Hz	50-60	50-60	50-60
Poraba toka		A	max 5	max 5	max 5
Okoljski pogoji
Dovoljeno temperaturno območje		°C	5...40	5...40	5...40
Maks. temperatura vode		°C	50	50	50
Tlak vode sistema polnjenja		MPa (bar)	1(10)	1(10)	1(10)
Tlak vode sistema splakovanja rezervoarja za umazano vodo		MPa (bar)	1 (10)	1 (10)	1 (10)
Relativna vlažnost zraka		%	20...90	20...90	20...90
Naklon
Maks. naklon delovnega območja		%	2	2	2
Ugotovljene vrednosti v skladu s standardom EN 60335-2-72
Vrednost tresljajev za dlani/roke		m/s^2	0,2	0,2	0,2
Negotovost K		m/s^2	0,2	0,2	0,2
Raven zvočnega tlaka L_PA normalno obratovanje		dB(A)	65	65	65
Negotovost K_PA		dB(A)	2	2	2
Raven zvočne moči L_WA + negotovost K_WA normalno obratovanje		dB(A)	81	81	81

Pridržujemo si pravico do sprememb tehničnih podat- kov.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravlje ne brezplačno, će je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najbližjim servisom. Naslov najdete na hrbtni strani.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Čistilnik tal

Tip: 1.533-xxx

Zadevne EU-direktive

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

③6 Kuka za mrežni kabel

37 Ispusno crijevo prljave vode s dozimim uređajem

38 Potisna ručica

39 Vozna poluga

④0 Valjkasta četka (glava za čiščenje R)

Držač usisne konzole

Neprikladna sredstva za pranje

Opasnost po zdravlje, oštećenje uređaja Koristite samo preporučena sredstva za čišćenje. Kod uporabe drugih sredstava za čišćenje vlasnik uređaja snosi odgovornost za povećanu opasnost u pogledu sigurnosti rada i opasnosti od nezgode.

Opasnost od začepljenja

Električni ventil za vodu

Uređaj s električnim ventilom za vodu ima tipku za dozi- ranje vode na upravljačkoj ploči.

③ Odstojni kotačić s držačem

⑬ Držač brisača za pod

⑰ Prostor za odlaganje kompleta za čišćenje „Homebase Box“

⑱Poklopac rezervoara za prljavu vodu

⑲Držač za pametni telefon

20 Upravljački pult

④2 Pločasta četka (D glava za čišćenje)

④3 D 51 glava za čišćenje

④4 Obrtno dugme za podešavanje nagiba četke (D 51 glava za čišćenje)

45USB port

46 Prihvatni držač za usisnu konzolu

④7 D 60 glava za čišćenje

* opciono, ** Nije u obimu isporuke

Identifikacija boje

Držač usisne konzole

*Držač brisača za pod

*Punjenje sveže vode

Nivo napunjenosti rezervoara za svežu vodu 25%

Nivo napunjenosti rezervoara za svežu vodu 50%

Nivo napunjenosti rezervoara za svežu vodu 100%

Pedala za zamenu četki (BD) Taster za zamenu četki (BR)

Podešavanje nagiba četkice (samo D 51 glava za čišćenje)

Nepodobna sredstva za čišćenje

Opasnost po zdravlje, oštećenje uređaja Koristite samo preporučena sredstva za čišćenje. Za ostala sredstva za čišćenje, vlasnik nosi povećani rizik po pitanju sigurnosti na radu i opasnosti od nesreća. Koristiti samo sredstva za čišćenje koja ne sadrže rastvarače, sonu i fluorovodičnu kiselinu. Obratiti pažnju na sigurnosne napomene na sredstvima za čišćenje.

Napomena

Opasnost od začepljenja

1. Usuti sredstvo za čišćenje u rezervoar za svežu vodu.

Napomena

Zatvarač otvora za punjenje iznutra ima skalu i može da se koristi za merenje količine deterdženta.

Električni ventil za vodu

Uređaj sa električnim ventilom za vodu opremljen je dugmetom za doziranje vode na upravljačkom pultu. Doziranje vode se može podesiti posebno za svaki program čišćenja.

1. Utaknite inteligentni ključ na upravljačkom pultu.
2. Izaberite program za čišćenje koji će biti podešen pomoću prekidača za program.
3. Pritisnite taster za doziranje vode.
4. Podesite željeno doziranje vode pomoću tastera "+" i "-".
5. Da biste primenili podešavanje, sačekajte 3 sekunde ili pritisnite neki drugi taster.

Napomena

Dovod vode ka četkama je aktivan samo kada se spusti glava za čišćenje i kada je pritisnuta poluga za vožnju.

Podešavanje nagiba usisne konzole

Nagib mora da se podesi tako da gumice za usisavanje na usisnoj konzoli pritiskaju pod ravnomerno celom dužinom.

1. Uređaj odložite na površini bez nizbrdica.
2. Izaberite program "Usisavanje"
3. Uređaj pomerite malo prema napred.
   Usisna konzola je otpuštena.
4. Očitajte vaser-vagu.

Slika K

①Zavrtanj

②Navrtka

③Libela

1. Otpustite navrtku M 12, držeći čvrsto M 10 šestougaoni zavrtanj viljuškastim ključem.
2. Zavrtanj podesite tako da se prikaz libele nalazi između dve linije.
3. Pritegnite navrtku M 12, držeći čvrsto M10 šestougaoni zavrtanj viljuškastim ključem.
4. Da biste proverili novo podešavanje, uređaj sa spuštenom usisnom konzolom malo vozite napred u režimu usisavanja i posmatrajte libelu. Po potrebi ponovite postupak podešavanja.

Podešavanje visine

Sa podešavanjem visine se utiče na savijanje gumica za usisavanje prilikom kontakta sa podom.

Napomena

Osnovna postavka: 3 podloške iznad, 3 podloške ispod usisne konzole.

Neravno tlo: 5 podloški iznad, 1 podloška ispod usisne konzole.

Veoma gladak pod: 1 podloška iznad, 5 podloški ispod usisne konzole.

1. Odvrnite navrtke.

Slika L

1 Navrtka

② Podloška

③ Kotur za odstojanje sa držačem

Podesite koture za odstojanje na istu visinu.

① Filter za svežu vodu

Zamena pločastih četki

Napomena

Zamenite pločaste četke kada se dostigne dužina četke od 10 mm.

①Dugme za zamenu četki

②Poklopac ležaja

③ Valjkasta četka

1. Poklopac ležaja zakrenite nadesno.

2. Izvucite valjkaste četke.

3. Postavite novu prednju valjkastu četku u ležaj.

4. Postavite novu zadnju valjkastu četku u ležaj.

5. Vratite poklopac i uklopite ga.

Čišćenje šipke za raspodelu vode

1. Pritisnite zaustavnu polugu nalevo i istovremeno povucite konzolu za raspodelu vode od glave za čišćenje.

Slika W

①Traka za raspodelu vode

②Zaustavna poluge

1. Skinite konzolu za raspodelu vode sa glave za čišćenje.

2. Očistite šipku za raspodelu vode.

3. Postavite levu stranu konzole na glavu za čišćenje.

4. Zakrenite konzolu za raspodelu vode i uklopite je na desnoj strani.

Animirani radovi na održavanju

Pomoć u slučaju smetnji

△OPASNOST

Nenamerno pokretanje uređaja

Opasnost od povreda

Pre svih radova na uređaju, prekidač za izbor programa postavite na "0".

Pre svih radova na uređaju, izvucite Intelligent Key. Izvući strujni utikač punjača.

- Ispustiti i odložiti u otpad prljavu i svežu vodu.

- Kod smetnji koje ne mogu da se otklone uz pomoć ove tabele, pozvati servisnu službu.

Kvarovi bez prikaza na ekranu

Smetnja Otklanjanje
Uređaj ne može da se pokrene	1. Utaknite Intelligent Key.2. Programski prekidač podesite na željeni program.3. Aktivirajte polugu za vožnju.4. Proveriti, po potrebi napuniti akumulatore.5. Proveriti da li su priključeni polovi akumulatora.
Količina vode nije dovoljna	1. Proveriti stanje napunjenosti sveže vode, po potrebi dopuniti rezervoar.2. Povećajte količinu vode.aVerzija DOSE:Podesite količinu vode pomoću tastera za količinu vode na komandnom pultu.bOstale verzije: Količinu vode podesite na tasteru za regulaciju količine vode.3. Očistiti filter za svežu vodu.R glava za čišćenje: Očistite šipku za raspodelu vode.5. Proveriti da li ima začepljenja na crevima, po potrebi ih očisliti.
Snaga usisavanja je nedovoljna	1. Prekidač za izbor programa postavite na NORMAL ili INTENSIVE režim.2. Podesite snagu usisavanja u aplikaciji na HIGH.3. Isključiti uređaj i ispustiti prljavu vodu.4. Proveriti da li je poklopac na ispusnom crevu prljave vode zatvoren.5. Očistiti zaptivke između rezervoara za prljavu vodu i poklopca i proveriti hermetičnost, po potrebi ih zameniti.6. Proveriti da li je sito za zaštitu turbina zaprljano, po potrebi ga očistite.7. Očistiti gumice za usisavanje, po potrebi ih okrenuti ili zameniti.8. Proveriti da li ima začepljenja na usisnom crevu, po potrebi ga očistiti.9. Proveriti hermetičnost usisnog creva, po potrebi ga zameniti.10. Proveriti podešavanje usisne konzole.11. Držite rezervoar prljave vode za udubljenje za držanje i bočno ga zakrenite nagore.a Proverite zaptivku na usisnoj turbini.b Proverite zaptivku na usisnom kanalu.Slika X1Zaptivka usisnog kanala2Zaptivka usisne turbine
Rezultat čišćenja je nedovoljan	1. Smanjiti brzinu.2. Izaberite intenzivniji program čišćenja.3. Proverite pohabanost četki, po potrebi ih zamenite.4. Proverite da li je četka zaprljana i eventualno očistite.5. Proveriti podesnost tipa četke i sredstva za čišćenje.6. Proverite dovod vode.7. Povećajte količinu vode.8. Primena metoda u dva koraka: U prvom prolazu čišćenje bez usisavanja, u drugom prolazu čišćenje usisavanjem.
Usisna turbina radi sa povećanim brojem obrtaja	1. Ispustiti prljavu vodu.2. Očistiti plovak.3. Proveriti mrežicu za skupljanje vlakana, po potrebi je očistiti.4. Proveriti da li ima začepljenja na usisnom crevu, po potrebi ga očistiti.5. Proveriti da li ima začepljenja na usisnoj konzoli, po potrebi ukloniti začepljenje.
Četke se ne okreću	1. Proverite da li neko strano telo blokira četke, po potrebi uklonite strano telo.2. Programski prekidač podesite na željeni program.3. Spustite glavu za čišćenje.
Uređaj vibrira tokom čišćenja	1. Proverite da li su četkice ispravno montirane.2. Koristiti mekšu vrstu četke.3. Zamenite četkicu.
Samo verzija DOSE: Dozlranje deterdženta ne funkcioniše	1. Proverite nivo deterdženta u kanisteru deterdženta.2. Povećajte doziranje deterdženta.3. Proverite spoj creva za deterdžent sa kanisterom deterdženta.4. Očistite filter u kanisteru deterdženta.5. Proverite da li je začepljen nepovratni ventil u crevu ka glavi za čišćenje.6. Proverite zaptivenost creva.7. Proverite da li je pumpa za deterdžent u funkciji.
Ispusno crevo za prljavu vodu je zapušeno	1. Otvorite poklopac uređaja za doziranje na ispusnom crevu.2. Izvucite usisno crevo sa usisne konzole i zatvorite ga rukom.3. Postavite prekidač za program na program sa usisavanjem.Začepljenje se usisava iz ispusnog creva u rezervoar za prljavu vodu.

Smetnja sa prikazom na displeju

Smetnja Uzrok Otklanjanje
UBACI KIK	Nema utaknutog inteligentnog ključa.	● Utaknite inteligentni ključ.
POGREŠAN KIK	Utaknuti inteligentni ključ vam ne daje ovlašćenje da izvršite izabranu funkciju.	● Koristite drugi inteligentni ključ.● Ako je potrebno, deblokirajte inteligentni ključ (u zavisnosti od slučaja).
BEZ OVLAŠČENJA	Utaknuti inteligentni ključ vam ne daje ovlašćenje da izvršite izabranu funkciju.	● Koristite drugi inteligentni ključ.● Ako je potrebno, deblokirajte inteligentni ključ (u zavisnosti od slučaja).
OTPUST.RUČICU PREKID.!	Kada se uređaj uključi, aktivira se poluga za vožnju.	● Oslobodite obe poluge za vožnju.
NIZAK NIVO BATERIJE	Baterija je skoro prazna. Funkcije čišćenja uređaja se automatski isključuju.	● Odvezite uređaj do stanice za punjenje i napunite bateriju.
BATERIJA PRAZNA	Baterija je prazna. Funkcije čišćenja i vozni pogon su isključeni.	● Isključite uređaj, sačekajte kratko i ponovo ga uključite. Zatim idite do stanice za punjenje. Ako je potrebno, gurajte ga u isključenom stanju do stanice za punjenje. Napunite akumulator.
PROTOK VODE GREŠKA	Električni ventil za vodu je neispravan.	● Obavestite servisnu službu.
POGON.MOT. PREOPT.	Potrošnja struje na motoru za vožnju je suviše visoka.	● Proverite da li u voznom pogonu ima stranih tela.● Izaberite put sa manjim usponom.● Isključite uređaj, sačekajte kratko, ponovo uključite uređaj.
POGON.MOT.BLOK.	Vozni motor je blokiran.	● Proverite da li u voznom pogonu ima stranih tela.● Poduprite svaki pogonski točak i pojedinačno proverite da li može da se okreće.

Indikator statusa litijum-jonske baterije
