G101 - Vijačnik Abac - Brezplačna navodila za uporabo

Vrsta izdelka	Pnevmatski udarni ključ
Znamka	Abac
Model	G101
Kategorija	Udarni vijačnik (impact wrench)
Napajanje	Stisnjen zrak
Priporočen delovni tlak	6,2 bara (90 psi)
Približne dimenzije	250 x 200 x 80 mm
Približna teža	2,5 kg
Glavne funkcije	Zategovanje in popuščanje matic, vijakov in navojnih sornikov
Nadzor hitrosti	Sprožilec in gumb za postopno nastavitev
Smer vrtenja	Naprej (F) in nazaj (R) preko gumba F/R
Priložena oprema	Komplet udarnih nastavkov
Vzdrževanje	Redno mazanje, čiščenje filtra, praznjenje kondenza
Čiščenje	Očistite priključke in vstop zraka, po uporabi posušite orodje
Varnost	Nosite rokavice in zaščitna očala, ne uporabljajte v eksplozivnem okolju
Na voljo so rezervni deli	Nastavki, priključki, tesnila, dušilci
Popravljivost	Popravila samo s strani usposobljenega osebja
Garancija	12 mesecev (deli in delo)
Splošne informacije	148-stranski priročnik, na voljo v več jezikih

Pogosto zastavljena vprašanja - G101 Abac

Kako pravilno uporabljati udarni ključ Abac G101?

Pred uporabo kanite nekaj kapljic olja v vstop zraka. Namestite ustrezen nastavek, priključite zračno cev, izberite smer vrtenja (F/R) in nastavite hitrost. Postavite nastavek na matico in pritisnite sprožilec. Orodje trdno držite in poskrbite za stabilen položaj.

Kakšen tlak stisnjenega zraka je priporočen?

Priporočen tlak je 6,2 bara (90 psi). Nezadosten tlak zmanjša zmogljivost, previsok tlak pa lahko poškoduje orodje.

Kako mazati udarni ključ G101?

Pred vsako uporabo kanite nekaj kapljic posebnega olja za pnevmatska orodja v vstop zraka. Če je nameščen priključek, olje vlijte neposredno vanj. Po uporabi rahlo namažite, da preprečite rjavenje.

Kakšna oprema je priložena kompletu?

Komplet vsebuje komplet udarnih nastavkov, primernih za orodje. Uporabljajte samo nastavke, namenjene udarnim ključem, nikoli ročnih nastavkov.

Kako spremeniti smer vrtenja?

Obrnite gumb F/R na orodju. Položaj 'F' za zategovanje (naprej), položaj 'R' za popuščanje (nazaj). Ne silite gumba, ko orodje deluje.

Kaj storiti v primeru izgube moči?

Najprej preverite tlak zraka in nastavitev regulatorja. Prepričajte se, da filter in mazalnik nista zamašena. Preverite stanje cevi (brez puščanja ali stiskanja). Če težava vztraja, naj orodje popravi strokovnjak.

Kako očistiti in vzdrževati udarni ključ?

Odklopite dovod zraka. Očistite filter in vstop zraka s suho krpo. Dnevno izpraznite kondenz iz kompresorja in filtra. Po vsaki uporabi namažite orodje in redno preverjajte vijake in priključke.

Kakšna so bistvena varnostna navodila?

Nosite rokavice in zaščitna očala. Nikoli ne usmerjajte zračnega toka ali orodja proti sebi ali drugim. Otroke in živali držite stran. Orodje uporabljajte v dobro prezračenem prostoru. Ne uporabljajte ga v eksplozivnem okolju ali blizu vnetljivih materialov.

Ali lahko udarni ključ uporabljam za rušilna dela?

Ne, to orodje ni namenjeno rušenju armiranega betona. Uporabljajte ga samo za zategovanje/popuščanje navojnih pritrditev. Za beton uporabite primerno pnevmatsko kladivo.

Kako shraniti orodje po uporabi?

Odklopite zračno cev, očistite orodje, namažite vstop zraka z nekaj kapljicami olja. Shranite ga na suhem in čistem mestu. Če ga dlje časa ne boste uporabljali, po mazanju za nekaj sekund zaženite orodje v prazno, da se olje enakomerno porazdeli.

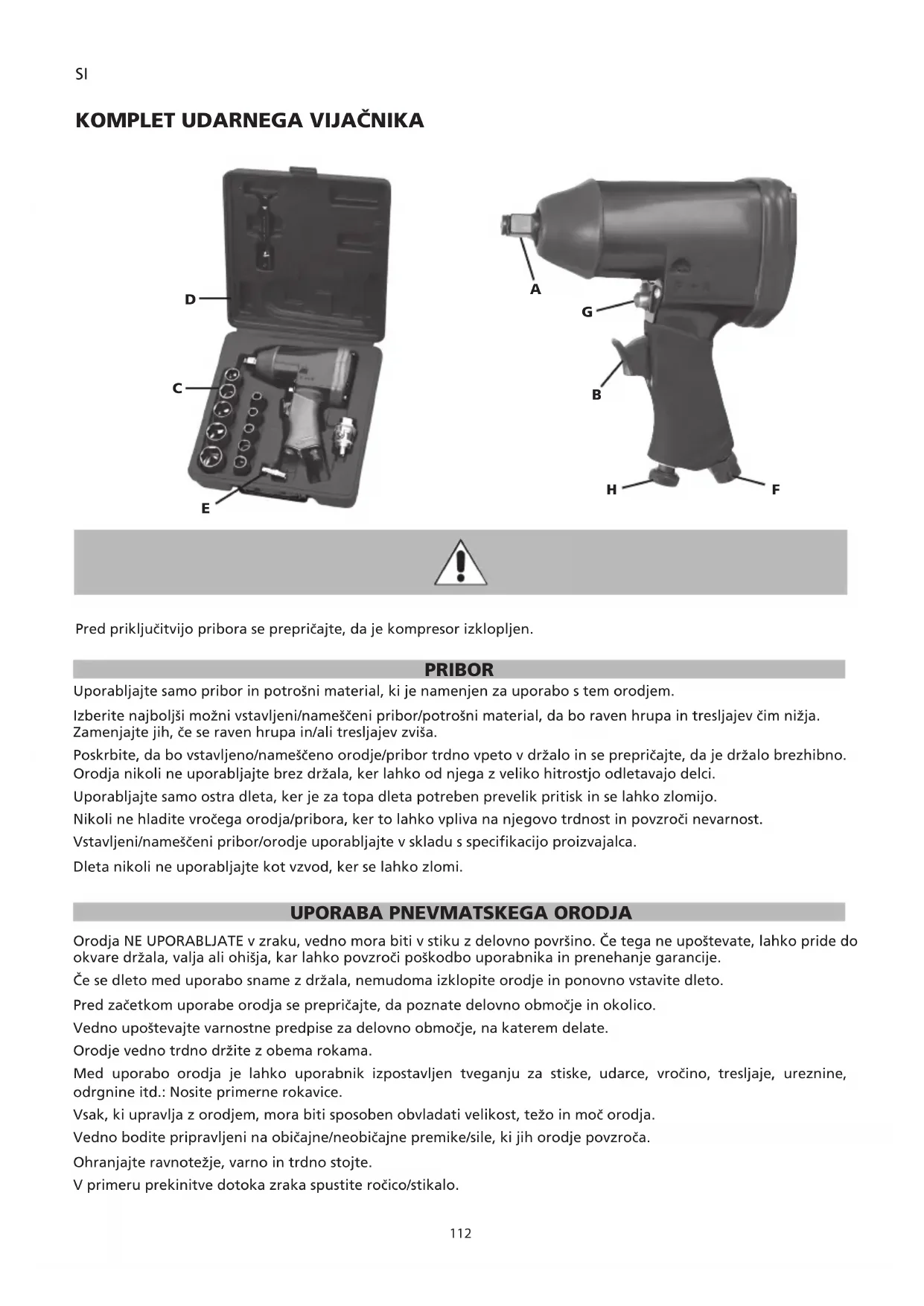

NAVODILA ZA UPORABO G101 Abac

Uporabljajte samo pribor in potrošni material, ki je namenjen za uporabo s tem orodjem.

Izberite najboljši možni vstavljeni/nameščeni pribor/potrošni material, da bo raven hrupa in tresljajev čim nižja. Zamenjajte jih, će se raven hrupa in/ali tresljajev zviša.

Poskrbite, da bo vstavljeno/nameščeno orodje/pribor trdno vpeto v držalo in se prepričajte, da je držalo brezhibno. Orodja nikoli ne uporabljajte brez držala, ker lahko od njega z veliko hitrostjo odletavajo delci.

Uporabljajte samo ostra dleta, ker je za topa dleta potreben prevelik pritisk in se lahko zlomijo.

Nikoli ne hladite vročega orodja/pribora, ker to lahko vpliva na njegovo trdnost in povzroči nevarnost.

Vstavljeni/nameščeni pribor/orodje uporabljajte v skladu s specifikacijo proizvajalca.

Dleta nikoli ne uporabljajte kot vzvod, ker se lahko zlomi.

UPORABA PNEVMATSKEGA ORODJA

Orodja NE UPORABLJATE v zraku, vedno mora biti v stiku z delovno površino. Če tega ne upoštevate, lahko pride do okvare držala, valja ali ohišja, kar lahko povzroči poškodbo uporabnika in prenehanje garancije.

Če se dleto med uporabo sname z držala, nemudoma izklopite orodje in ponovno vstavite dleto.

Pred začetkom uporabe orodja se prepričajte, da poznate delovno območje in okolico.

Vedno upoštevajte varnostne predpise za delovno območje, na katerem delate.

Orodje vedno trdno držite z obema rokama.

Med uporabo orodja je lahko uporabnik izpostavljen tveganju za stiske, udarce, vročino, tresljaje, ureznine, odrgnine itd.: Nosite primerne rokavice.

Vsak, ki upravlja z orodjem, mora biti sposoben obvladati velikost, težo in moč orodja.

Vedno bodite pripravljeni na običajne/neobičajne premike/sile, ki jih orodje povzroča.

Ohranjajte ravnotežje, varno in trdno stojte.

V primeru prekinitve dotoka zraka spustite ročico/stikalo.

Med uporabo električnega orodja lahko začutite bolečine v dlaneh, rokah, ramenih, vratu in drugih delih telesa.

Če opazite znake, kot so trajno ali ponavljajoče se neugodje, močnejše bolečine, močan utrip, bolečine, mravljince, omrtvičenost, pekoče občutke ali togost: Ne prezrite teh opozorilnih znakov. Prenehajte z uporabo orodja, obvestite delodajalca in se posvetujte z izšolanim zdravstvenim delavcem.

UPORABA UDARNEGA VIJAČNIKA

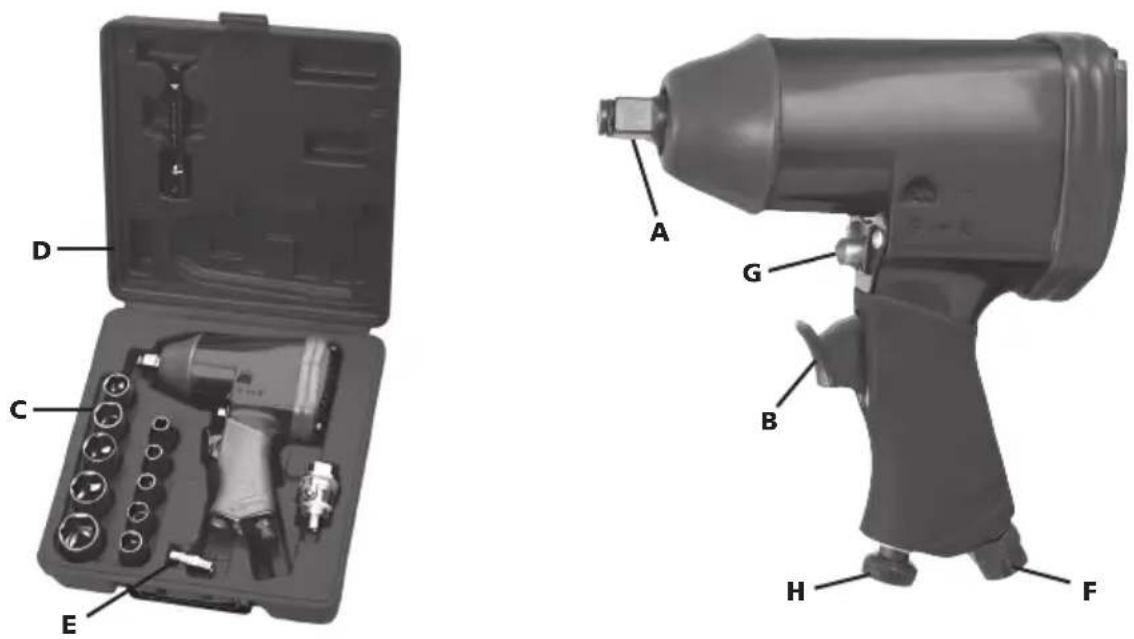

• Pred uporabo opreme nanesite nekaj kapljic olja (D) na odprtino za dovod zraka (F) na pnevmatskem orodju.
• Če je na dovodni odprtini (F) že nameščen priključek (E), nanj nalijte nekaj kapljic olja (D).
• Iz kompleta izberite ustrezen udarni nastavek (C) in ga namestite na vpenjalo (A).
• Cev za dovod zraka priključite v priključek E.
• Nastavek namestite na matico, ki jo želite odviti ali priviti.
  • Vrtljivi gumb F/R (G) zasukajte v položaj »F« ali »R« (F = naprej, R = nazaj).
• Prilagodite vrtljivi gumb regulatorja H za uravnavanje hitrosti pretoka zraka.
• Za uporabo orodja pritisnite sprožilec (B).

VZDRŽEVANJE

Med vzdrževanjem orodja odklopite dovod zraka.

Redno čistite in sušite filter v sistemu in odprtino za dovod zraka na pnevmatskem orodju.

Namažite vse spojke za hiter odklop v sistemu, da preprečite zatikanje.

Vsak dan odlijte kondenzirano vodo iz zračnega filtra in iz kompresorja.

Da preprečite rjavenje in zmanjšate obrabo, po vsaki uporabi očistite in namažite orodje.

Redno preverjajte, če so vijaki ali deli orodja slabo pritrjeni.

V primeru izgube moči: orodje dajte v popravilo.

Orodje smejo nastavljati ali popravljati samo izšolani in usposobljeni inženirji.

Orodje je treba redno vzdrževati, da se zmanjšajo emisije hrupa in vibracije.

Če orodja dalj časa ne nameravate uporabljati, ga morate naoljiti. Nanesite nekaj kapljic olja brez smole in kislin na odprtino za dovod zraka in pustite, da orodje nekaj sekund prosto teče.

Orodje vzdržujte najmanj enkrat letno.

NAMENSKA UPORABA

Uporabnik ali delodajalec uporabnika mora oceniti posebne vrste uporabe, do katerih lahko pride med vsako uporabo.

Orodja nikoli ne uporabljajte drugače kot za to, čemur je namenjeno, in kot je pojasnjeno v teh navodilih.

Za poškodbe, ki nastanejo zaradi neupoštevanja teh navodil ali zaradi napačne uporabe ali napačnih popravil, naša garancija nikoli ne velja in zanje ne odgovarjamo. Pridržujemo si pravico do tehničnih izboljšav brez predhodnega obvestila.

To orodje je zasnovano kot vijačnik. Predvidena uporaba vključuje privijanje in odvijanje matic, vijakov in navojnih vijakov. Če ga uporabljate na drug način, mora delodajalec/uporabnik oceniti tveganje.

MOŽNE OKVARE

Nemudoma izklopite opremo, će zaslišite nenavadne šume ali će se moč nenadoma zmanjša. Preverite pnevmatsko orodje in sistem za dovod stisnjenega zraka.

Pnevmatsko orodje

• mazanje ni zadostno
• izrabljeno orodje/pribor, neprimerno za uporabo ali v okvari

• tlak kompresorja je nezadosten
• regulator tlaka ni nastavljen na pravilno raven tlaka, primerno za uporabljeno orodje.
• priključna cev ali vodi puščajo (uporabite teflonski trak ali tesnilno pasto)
• pnevmatski sistem pušča
• filter ali mazalnik je zamašen
• cev je stisnjena, preluknjana ali predolga (izguba tlaka)

ODSTRANJEVANJE

Odpadno olje MORATE ODSTRANITI tako, da ne onesnažujete okolja, in v skladu z veljavnimi zakoni.

Garancija izrecno ne velja za poškodbe, ki nastanejo zaradi običajne obrabe, preobremenitve, neprimernega ravnanja z orodjem ali njegove uporabe. Da garancija velja, orodja ne smete razstaviti, ko ga vrnete prodajalcu.

Ta garancija velja za nadomestne dele in opravljeno delo v obdobju 12 mesecev od datuma nakupa (potreben je dokaz o nakupu, npr. račun ali potrdilo o prejemu).

Okvaro lahko odpravimo z zamenjavo orodja ali s popravilom, odvisno od primera.
