HASZNÁLATI ÚTMUTATÓ G101 Abac

Figyelmesen olvassa el a kézikönyvet és a szerszámon lévő címkét! Olvassa el és kövesse az utasításokat!

A kezelő és a munkaterületen tartózkodó személyek számára oldalsó védőelemmel ellátott védőszemüveg használata KÖTELEZŐ! A védőszemüveg a helyi szabályoknak és előírásoknak meg kell feleljen.

FONTOS: Használjon a végzett munkának megfelelő biztonsági lábbelit és ruházatot. Ne viseljen laza, lebegő ruházatot, amelyet a pneumatikus szerszámok mozgó részei becsíphetnek. A hosszú hajat össze kell fogni.

A halláskárosodás elkerülése érdekében viseljen fülvédőt a zaj ellen!

A kezelő és a jelenlévő személyek viseljenek védősisakot az esetleges balesetek elkerülése érdekében!

Használjon tiszta és legfeljebb 6,3 bar-ra (max) beállított sűrített levegőt

A szerszámot a munkavégzés helyére mindig a fogantyúnál fogva vigye. Ne szállítsa a szerszámot a csővel. A szerszám mozgatásához ne húzza a csövet.

Soha ne használjon oxigént vagy egyéb gázokat tartalmazó palackokat, mert azok robbanást okozhatnak! A szerszám energiaellátásához ne használjon üzemanyagot vagy más reagens gázt, mert az robbanásveszélyt és súlyos balesetet okozhat!

52VIGYÁZAT: Mivel ez a kézikönyv nemzetközi szabványokat tartalmaz, ajánlott előzőleg beszerezni a helyi biztonsági szabályozásokra vonatkozó információkat, és azokat betartatni. A sűrített levegő potenciálisan nagy erőhatás kifejtésére alkalmas, ezért a kompresszor és a tartozékok használata során különös elővigyázatossággal kell eljárni. A sűrített levegő használata minden vonatkozó szabályozás ismeretét és betartását feltételezi. Ne engedje, hogy tapasztalatlan személyzet kezelje a sűrített levegős eszközöket. A gyermekeket és állatokat tartsa a munkaterülettől távol. A szerszám megfelelő használatához vegyen fel stabil helyzetet, a szerszámot mindig erősen tartsa. A szerszám véletlenszerű, váratlan mozgása súlyos veszélyhelyzetet okozhat. A szerszámot ne használja olyan munkahelyen, amelynek atmoszférája robbanásveszélyes, vagy ahol porlerakódás, fedetlen gázvezeték vagy elektromos vezeték található. A szerszámot csak megfelelően szellőztetett környezetben használja. Különösen ügyeljen, ha gyúlékony anyagot dolgoz fel, illetve ha az robbanásveszélyes lehet. Tartsa szem előtt, hogy a géprészek nem kielégítő műszaki állapota vagy a használt tartozékok nem megfelelő minősége forgács és részecskék veszélyes elrepülését okozhatja. Ügyeljen a lehetséges szikraképződésre és a megmunkálásból származó salakanyagokra. A forgó részekkel rendelkező szerszámok és azok tartozékai beakadhatnak és megcsavarhatják a fémszál-erősítésű kesztyűt. Ezért ilyenek használata esetén különös gyelemmel járjon el. A pneumatikus kalapácsok vasalt beton bontására nem alkalmasak. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

• A szükséges biztonsági berendezések nélkül ne használja a szerszámot.

• A szerszámot soha ne tartsa a sűrítettlevegő-tömlőnél fogva szállítás során.

• Más személyeket ne engedjen a munkaterületre.

• A légáramot ne célozza magára vagy más személyre.

• Mindenképpen kerülje el a szerszám közvetlen érintését a használatot követően, mivel felülete forró lehet.

• Működés közben ne érintse meg a berendezés mozgó részeit.

• A szerszámot és tartozékait semmi esetre se nyissa fel és módosítsa. Minden javítást képzett szakembernek kell elvégeznie.

• Fém megmunkálása esetén a vágást úgy irányítsa, hogy az ne jelentsen veszélyt a kezelő és más személy számára. TENNIVALÓK

• Olvassa el és értse meg a jelen kézikönyvet a szerszám telepítése, működtetése, javítása, karbantartása és a tartozékok cseréje előtt.

• A szerszámot kizárólag megfelelő képzettséggel és gyakorlattal rendelkező kezelő telepítheti, állíthatja be és használhatja.

• A sűrített levegőt csak úgy csatlakoztassa, ha a berendezés le van kapcsolva.

53• A szerszám optimális teljesítményéhez a tömlő és a csatlakozás méretezésének meg kell felelnie az előírtaknak.

• A szerszám indítása előtt ellenőrizze a csatlakozást, és győződjön meg arról, hogy a sűrítettlevegő-tömlő nem sérült.

• A tömlő csatlakoztatása előtt ellenőrizze, hogy a tömlő és a gyorscsatlakozó tiszta-e. Ehhez járassa át a levegőt a tömlőn és a gyorscsatlakozón.

• Az alkalmazott tartozékot a kézikönyv előírásainak megfelelően válassza ki és cserélje, hogy a szükségtelen zajkeltést megelőzze.

• Olyan tartozékot használjon, amely az adott alkalmazáshoz megfelelő, és amely a szerszámmal együtt használható, és csatlakoztassa megfelelően. Ellenőrizze, hogy az utasításoknak megfelelően használják-e, és helyesen szerelték-e fel őket.

• Ellenőrizze a szerszámok és tartozékok elhasználódottságát minden használat előtt. Ha szükséges, cserélje ki őket.

• Szerszámcsere esetén, a karbantartási munkák során és a munkavégzés végeztével a sűrítettlevegő-csatlakozást le kell választani.

• Csak akkor válassza le a szerszámot, ha a tömlő nincs nyomás alatt, így nem tud kontrollálatlanul mozogni.

• A munkaterületet tartsa rendezetten.

• A szerszámot csak akkor tegye le a földre, ha az teljesen leállt.

• A pneumatikus szerszámot tárolja tiszta és száraz helyen.

• A munkaállomás mindig legyen munkavégzésre kész állapotban.

• A munkadarabot rögzítse szorítóval vagy rögzítőszerszámmal.

• A szerszámot kizárólag eredeti rendeltetése szerint használja. A gyártó a szerszám biztonsági előírásainak gyelmen kívül hagyása vagy a szerszámmal való visszaélés miatt okozott károkért nem vállal felelősséget.

• Csak olyan tartozékot használjon, amely a használt szerszámhoz megfelelő.

• A sűrített levegő minőségének megfelelőnek kell lennie, tehát tisztának és száraznak, amit legjobban levegőszűrővel lehet elérni. Ajánlott teljes FRL (szűrő, nyomásszabályozó, kenő) levegőelőkészítő rendszer használata. Az olajozót kb. percenkénti 3–6 csepp értékre kell beállítani. Az olajozó és a szerszám közötti levegőtömlő hossza nem haladhatja meg a 6–8 m-t.

• A pneumatikus szerszámok, közelebbről a bontókalapácsok rezgéseket keltenek. A hosszú ideig tartó használat és a helytelen testtartás a kéz, az ujjak és a könyök sérülését okozhatják. Azonnal szüneteltesse a termékkel történő munkavégzést, amint fájdalmat, bizsergő érzést vagy egyéb rendellenességet észlel. Ha a probléma tartósan fennáll, kérje ki orvosa véleményét a munka folytatását megelőzően.

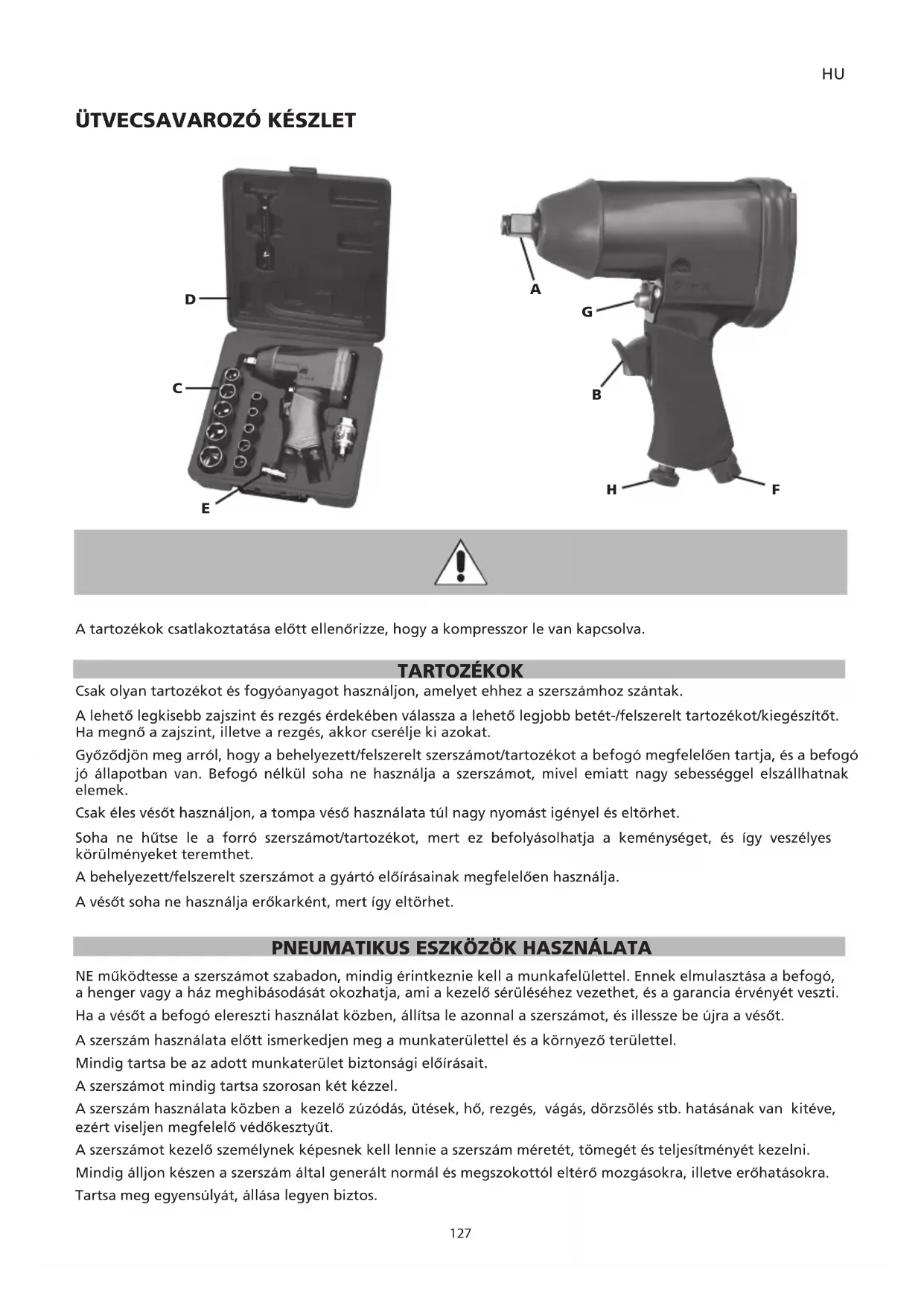

A tartozékok csatlakoztatása előtt ellenőrizze, hogy a kompresszor le van kapcsolva. TARTOZÉKOK Csak olyan tartozékot és fogyóanyagot használjon, amelyet ehhez a szerszámhoz szántak. A lehető legkisebb zajszint és rezgés érdekében válassza a lehető legjobb betét-/felszerelt tartozékot/kiegészítőt. Ha megnő a zajszint, illetve a rezgés, akkor cserélje ki azokat. Győződjön meg arról, hogy a behelyezett/felszerelt szerszámot/tartozékot a befogó megfelelően tartja, és a befogó jó állapotban van. Befogó nélkül soha ne használja a szerszámot, mivel emiatt nagy sebességgel elszállhatnak elemek. Csak éles vésőt használjon, a tompa véső használata túl nagy nyomást igényel és eltörhet. Soha ne hűtse le a forró szerszámot/tartozékot, mert ez befolyásolhatja a keménységet, és így veszélyes körülményeket teremthet. A behelyezett/felszerelt szerszámot a gyártó előírásainak megfelelően használja. A vésőt soha ne használja erőkarként, mert így eltörhet.

PNEUMATIKUS ESZKÖZÖK HASZNÁLATA

NE működtesse a szerszámot szabadon, mindig érintkeznie kell a munkafelülettel. Ennek elmulasztása a befogó, a henger vagy a ház meghibásodását okozhatja, ami a kezelő sérüléséhez vezethet, és a garancia érvényét veszti. Ha a vésőt a befogó elereszti használat közben, állítsa le azonnal a szerszámot, és illessze be újra a vésőt. A szerszám használata előtt ismerkedjen meg a munkaterülettel és a környező területtel. Mindig tartsa be az adott munkaterület biztonsági előírásait. A szerszámot mindig tartsa szorosan két kézzel. A szerszám használata közben a kezelő zúzódás, ütések, hő, rezgés, vágás, dörzsölés stb. hatásának van kitéve, ezért viseljen megfelelő védőkesztyűt. A szerszámot kezelő személynek képesnek kell lennie a szerszám méretét, tömegét és teljesítményét kezelni. Mindig álljon készen a szerszám által generált normál és megszokottól eltérő mozgásokra, illetve erőhatásokra. Tartsa meg egyensúlyát, állása legyen biztos.

127HU A légellátás megszakítása esetén engedje el a kart/ravaszt. A nagy teljesítményű szerszám használata esetén kezében, karjában, vállaiban, nyakában és más testrészében kényelmetlenséget érezhet. Ha állandó vagy visszatérő kényelmetlenséget, fájdalmat, lüktetést, bizsergést, zsibbadást, égető érzést vagy merevséget érez, ne hagyja gyelmen kívül ezeket a jelzéseket. Állítsa le a szerszámot, értesítse a munkáltatót és kérje ki egészségügyi szakember véleményét.

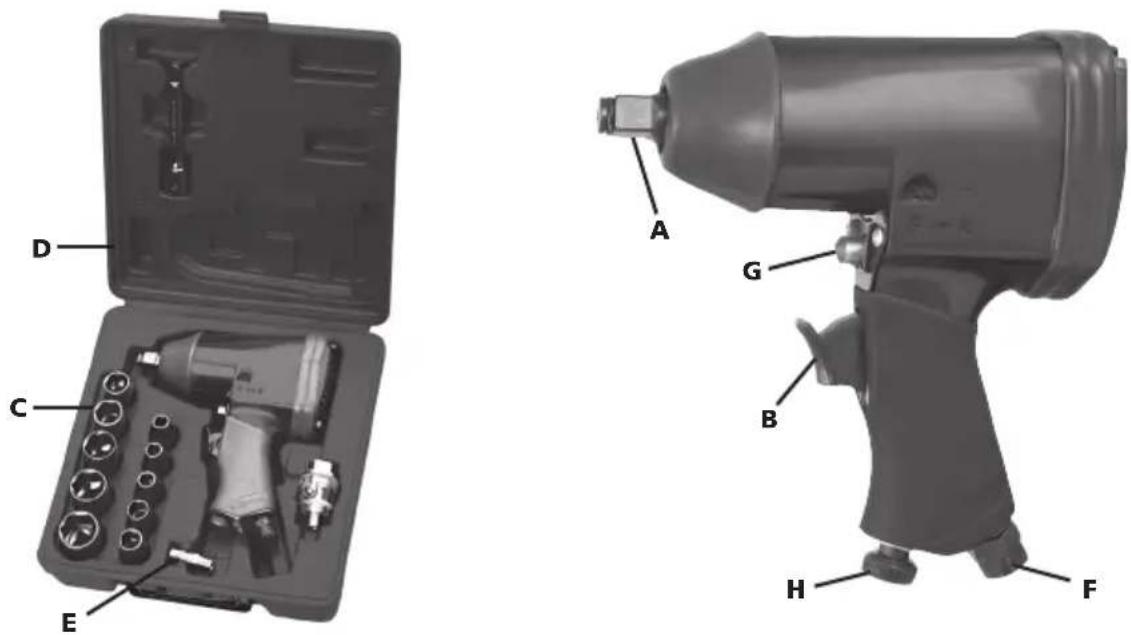

AZ ÜTVECSAVAROZÓ HASZNÁLATA

• A berendezés működtetése előtt néhány csepp olajat (D) helyezzen a pneumatikus szerszám levegőbemenetébe (F).

• Ha a csatlakozó (E) már össze van szerelve a bemeneti nyílással (F), tegyen rá (E) néhány olajcseppet (D).

• Válassza ki a készletből a megfelelő dugókulcsot (C), és szerelje fel (A).

• Csatlakoztassa a levegőellátó tömlőt E-hez.

• Helyezze a dugókulcsot az eltávolítandó vagy felszerelendő anyára.

• Forgassa el az F/R gombot (G) „F” vagy „R” helyzetbe (F=előre vagy R=hátra).

• Állítsa be a H szabályozó gombot a légáramlás sebességének szabályozásához.

• A szerszám használatához nyomja meg a működtetőkart (B). KARBANTARTÁS A szerszámon végzett karbantartás során válassza le a sűrítettlevegő-ellátást. Rendszeresen tisztítsa meg és szárítsa ki a rendszer szűrőjét és a pneumatikus szerszám bemeneti nyílását. Az eltömődés elkerülése érdekében kenje meg a rendszer gyorscsatlakozóit. A kondenzvizet naponta eressze le a levegőszűrőből és a kompresszorból. A rozsdásodás elkerülése és a kopás minimalizálása érdekében minden használat után tisztítsa meg és kenje meg a szerszámot. Rendszeresen ellenőrizze a szerszámon, nem lazultak-e meg a csapok, csavarok és alkatrészek. Teljesítményveszteség esetén: javíttassa meg a szerszámot. A szerszámot csak képzett szakember állíthatja és javíthatja. Ha a szerszám csillapítóval van felszerelve, ellenőrizze, hogy a csillapító megfelelően működik-e, a sérült csillapítót ki kell cserélni. A szerszámot rendszeresen karban kell tartani a zajkibocsátás és rezgések minimalizálása érdekében. Ha a szerszámot hosszabb ideig nem használja, akkor olajozza meg. Töltsön néhány csepp műgyanta- és savmentes olajat a levegő bemeneti nyílásába, és üresen járassa a szerszámot néhány másodpercig. Legalább évente végezzen karbantartást a szerszámon.

RENDELTETÉSSZERŰ HASZNÁLAT

A különleges használatról a felhasználónak vagy a felhasználó munkáltatójának egyedileg kell döntenie. A szerszámot soha ne használja a rendeltetéstől és a jelen utasításokban leírtaktól eltérően. A jelen utasítások gyelmen kívül hagyásából, a helytelen használatból vagy nem megfelelő javításból eredő károkat a garancia nem fedezi, ezekért nem vállalunk felelősséget. Az előzetes bejelentés nélküli műszaki fejlesztések jogát fenntartjuk. Ez az eszköz csavarozóként van kialakítva. A tervezett alkalmazás magában foglalja az anyák, csavarok és menetes csavarok meghúzását és meglazítását. Ettől eltérő használat esetén a munkáltatónak/felhasználónak kell kockázatelemzést végeznie. 128HU

LEHETSÉGES MEGHIBÁSODÁSOK

Szokatlan zaj vagy hirtelen teljesítményesés esetén azonnal állítsa le a berendezést. Ellenőrizze a pneumatikus szerszámot és a sűrítettlevegő-ellátó rendszert. Pneumatikus szerszám - a kenés nem elegendő - elhasználódott, a célnak nem megfelelő vagy meghibásodott szerszám/tartozék Sűrítettlevegő-ellátó rendszer - a kompresszor nyomása túl alacsony - a nyomásszabályozó nincs a használt szerszámnak megfelelő nyomásszintre állítva - szivárog a csatlakozótömlő vagy a csatlakozók (használjon teonszalagot vagy tömítőpasztát) - szivárog a pneumatikus rendszer - a szűrő vagy kenőegység eltömődött - a tömlő összenyomódott, átszúródott vagy túl hosszú (nyomásveszteség)

A kibocsátott olajat a környezetet kímélő módon KELL ÁRTALMATLANÍTANI, az érvényes törvényi előírásoknak megfelelően. Minden garancia elvész, ha a károsodás normál használatból, túlterhelésből, a szerszámnak nem megfelelő kezelésből vagy használatból ered. A garancia csak akkor érvényes, ha a szerszám a forgalmazóhoz nem szétszedett állapotban kerül vissza. Ez a garancia vonatkozik a kicserélt alkatrészekre, és a vásárlás dátumától számított 12 hónapig érvényes (vásárlási bizonylat, pl. számla szükséges). Meghibásodás esetén az adott esettől függően a szerszám cseréjére vagy javítására kerül sor. 129RO
