MANUAL DE UTILIZADOR G101 Abac

MANUAL DE USO E MANUTENÇÃO 48

Ler atentamente o manual e as etiquetas da ferramenta. Ler e seguir todas as instruções.

O operador e os responsáveis na área de trabalho DEVEM utilizar óculos de segurança com proteções laterais. Estes óculos de segurança devem estar em conformidade com as normas e regulamentos locais.

IMPORTANTE: Use equipamento e calçado de segurança adequado ao trabalho a realizar. Não use vestuário largo ou com partes móveis que possam ser apanhadas pelos componentes móveis das ferramentas pneumáticas. Amarre o cabelo comprido para trás.

Utilizar auriculares de proteção contra o ruído para evitar danos ao ouvido.

O operador e os presentes devem utilizar capacete de segurança para se protegerem contra eventuais lesões.

Utilize ar comprimido limpo e regulado até 6,3 bar (máx)

Transporte a ferramenta no local de trabalho sempre segurando-a pela pega. Não transporte a ferramenta pelo tubo. Não puxe o tubo para deslocar a ferramenta.

Nunca utilizar botijas com oxigénio ou outros gases pois podem vericar-se explosões. Nunca utilizar gases combustíveis ou outros gases reagentes como fonte de energia para esta ferramenta. Podem ocorrer explosões e lesões graves.

• Dado que este manual se refere a padrões internacionais, recomendamos que obtenha informação prévia acerca dos regulamentos de segurança locais, certicando-se de que os mesmos são cumpridos.

• O ar comprimido é uma fonte de alimentação potencialmente poderosa, por isso aja com extrema precaução ao utilizar o compressor ou o kit de acessórios.

• A utilização de ar comprimido requer o conhecimento e a observação de qualquer regulamento aplicável.

• Não permita uma utilização sem vigilância por parte de pessoal inexperiente. Mantenha as crianças e os animais fora da área de trabalho.

• Adote uma posição estável para utilizar corretamente a ferramenta e segure-a com rmeza.

• Um movimento acidental e inesperado da ferramenta pode representar um perigo grave.

• Não utilize as ferramentas em locais que possuam uma atmosfera potencialmente explosiva, ou onde houver depósitos de poeiras, condutas de gás ou condutas elétricas.

• Utilize a ferramenta apenas num ambiente devidamente ventilado.

• Preste especial atenção a materiais processados que sejam altamente inamáveis ou à sua potencial explosão.

• Tenha em mente que a fraca consistência da peça maquinada, ou a má qualidade dos acessórios utilizados, pode causar a perigosa projeção de cavacos ou fragmentos.

• Tenha cuidado com possíveis faíscas e escória.

• Ferramentas com peças rotativas e os seus acessórios podem car enredados e torcer luvas de borracha ou reforçadas com metal. Por isso, tenha especial cuidado ao usá-las.

• Os martelos pneumáticos não são adequados para a demolição de betão armado.

REGRAS GERAIS DE SEGURANÇA

• Não utilize o equipamento sem os dispositivos de segurança necessários.

• Ao transportar a ferramenta, nunca a segure pelo tubo de ar comprimido.

• Não deixe que outras pessoas se aproximem da área de trabalho.

• Não direcione o jato de ar ou a ferramenta para si ou para terceiros.

• Evite, a todo o custo, o contacto direto com a ferramenta imediatamente após a sua utilização, pois a sua superfície pode estar muito quente.

• Não toque nas peças móveis do equipamento durante a sua operação.

• Não abra nem modique, de qualquer forma, a ferramenta ou os seus acessórios. Qualquer reparação deve ser realizada exclusivamente por pessoal qualicado.

• Se estiver a trabalhar com metal, lembre-se de direcionar o corte de tal modo, que ele não constitua um perigo para o operador ou para outras pessoas presentes.

• Leia e compreenda o conteúdo do presente manual antes de instalar, operar, reparar, efetuar a manutenção ou substituir acessórios desta ferramenta.

• Apenas operadores qualicados e formados deverão instalar, ajustar ou utilizar a ferramenta.

• Ligue o ar comprimido apenas quando o equipamento estiver desligado.

23• Para assegurar um desempenho ideal da ferramenta, assegure-se de que o tamanho do tubo exível e da ligação é o requerido.

• Antes de ligar a ferramenta, verique a sua conexão e certique-se de que o tubo de ar comprimido não está danicado.

• Antes de ligar o tubo exível à ferramenta, verique se o tubo e o acoplamento rápido estão limpos. Para o efeito, deixe o ar uir livremente pelo tubo exível e pelo acoplamento rápido.

• Escolha e substitua o acessório encaixado de acordo com as instruções do manual, para evitar ruídos desnecessários.

• Utilize acessórios adequados para a aplicação e que estejam em conformidade com o dispositivo, assegurando a sua ligação correta. Certique-se de que estão a ser utilizados de acordo com as instruções de que estão corretamente instalados.

• Verique o estado de desgaste das ferramentas e dos acessórios antes de qualquer utilização. Substitua-os, se necessário.

• Em caso de substituição da ferramenta, durante a realização de operações de manutenção e quando terminar o trabalho, desligue a ligação de ar comprimido.

• Desligue a ferramenta apenas quando o tubo exível NÃO estiver pressurizado, evitando assim o seu movimento descontrolado.

• Mantenha a área de trabalho limpa.

• Certique-se de que a ferramenta está totalmente parada antes de a colocar no chão

• Guarde a ferramenta pneumática limpa e num local seco

• Assegure-se sempre de que a estação de trabalho se encontra estável.

• Segure rmemente na peça de trabalho com uma braçadeira ou uma ferramenta de xação.

• Utilize a ferramenta apenas para a sua aplicação original. O fabricante rejeita qualquer responsabilidade por danos resultantes da inobservância das regras de segurança ou pela utilização incorreta da ferramenta.

• Utilize apenas acessórios adequados para a ferramenta utilizada.

• O ar comprimido tem de ser de boa qualidade, o que signica limpo e seco, sendo que a utilização de um ltro de ar é a melhor forma de o assegurar. Aconselhamos a utilização de uma unidade FRL (ltro, regulador, lubricador) completa. O lubricador tem de ser ajustado para aprox. 3 a 6 gotas por minuto. O tubo exível do ar entre o lubricador e a ferramenta nunca deve exceder os 6 a 8 metros de comprimento.

• As ferramentas pneumáticas e, mais especicamente, os martelos demolidores geram vibrações. Uma utilização prolongada e uma postura errada podem causar danos nas mãos, nos dedos e nos cotovelos. Pare imediatamente de utilizar o produto, assim que sentir dores, sensação de formigueiro ou qualquer outra perturbação. Se o problema persistir, consulte um médico antes de retomar o seu trabalho.

Antes de ligar os acessórios, certique-se de que o compressor se encontra desligado. ACESSÓRIOS Utilize apenas acessórios e consumíveis concebidos para a utilização com esta ferramenta. Selecione os melhores acessórios/consumíveis introduzidos/montados disponíveis para o menor nível de ruído e vibração possível. Substitua-os em caso de aumento do nível de ruído e/ou da vibração. Certique-se de que a ferramenta/o acessório introduzida(o)/montada(o) é devidamente xada(o) pelo retentor e assegure-se de que o retentor está em boas condições. Nunca utilize a ferramenta sem um retentor, pois isso pode provocar projéteis a alta velocidade. Utilize apenas cinzéis aados, pois os cinzéis sem corte requerem pressão excessiva e podem partir. Nunca arrefeça uma ferramenta/um acessório quente, pois isso pode inuenciar a dureza, causando condições perigosas. Utilize o acessório/a ferramenta introduzido(a)/montado(a) de acordo com as especicações do fabricante. Nunca utilize um cinzel como alavanca, pois isso pode causar rutura.

USO DA FERRAMENTA PNEUMÁTICA

NÃO opere a ferramenta livremente; ela deve estar sempre em contacto com a superfície de trabalho. O incumprimento desta regra pode causar a avaria do retentor, do cilindro ou do alojamento, podendo resultar em ferimentos para o operador e na invalidação da garantia. Se o cinzel for libertado pelo retentor, durante a utilização, pare a ferramenta imediatamente e volte a inserir o cinzel. Antes de começar a usar a ferramenta, certique-se de que está familiarizado com o local de trabalho e a área circundante. Respeite sempre as regras de segurança da área de trabalho em que está a trabalhar. Segure sempre rmemente a ferramenta, com ambas as mãos. Durante a operação da ferramenta, o operador pode car exposto a perigos como esmagamento, impactos, calor, vibração, cortes, abrasões, etc.: use luvas adequadas. Qualquer pessoa que utilize a ferramenta tem de ser capaz de lidar com o tamanho, o peso e a potência da ferramenta. Esteja sempre preparado para movimentos/forças normais/anormais gerados(as) pela ferramenta.

82PT Mantenha o corpo equilibrado e coloque os pés em segurança. Em caso de interrupção do fornecimento de ar, solte a alavanca/o dispositivo de ativação. Ao utilizar uma ferramenta potente, poderá sentir algum desconforto nas mãos, braços, ombros, pescoço e noutras partes do corpo. Se sentir sintomas como um desconforto persistente ou recorrente, dores, palpitação, formigueiro, dormência, sensação de ardor ou rigidez: não ignore estes sinais de aviso. Pare de usar a ferramenta, diga à sua entidade empregadora e consulte um prossional de saúde qualicado.

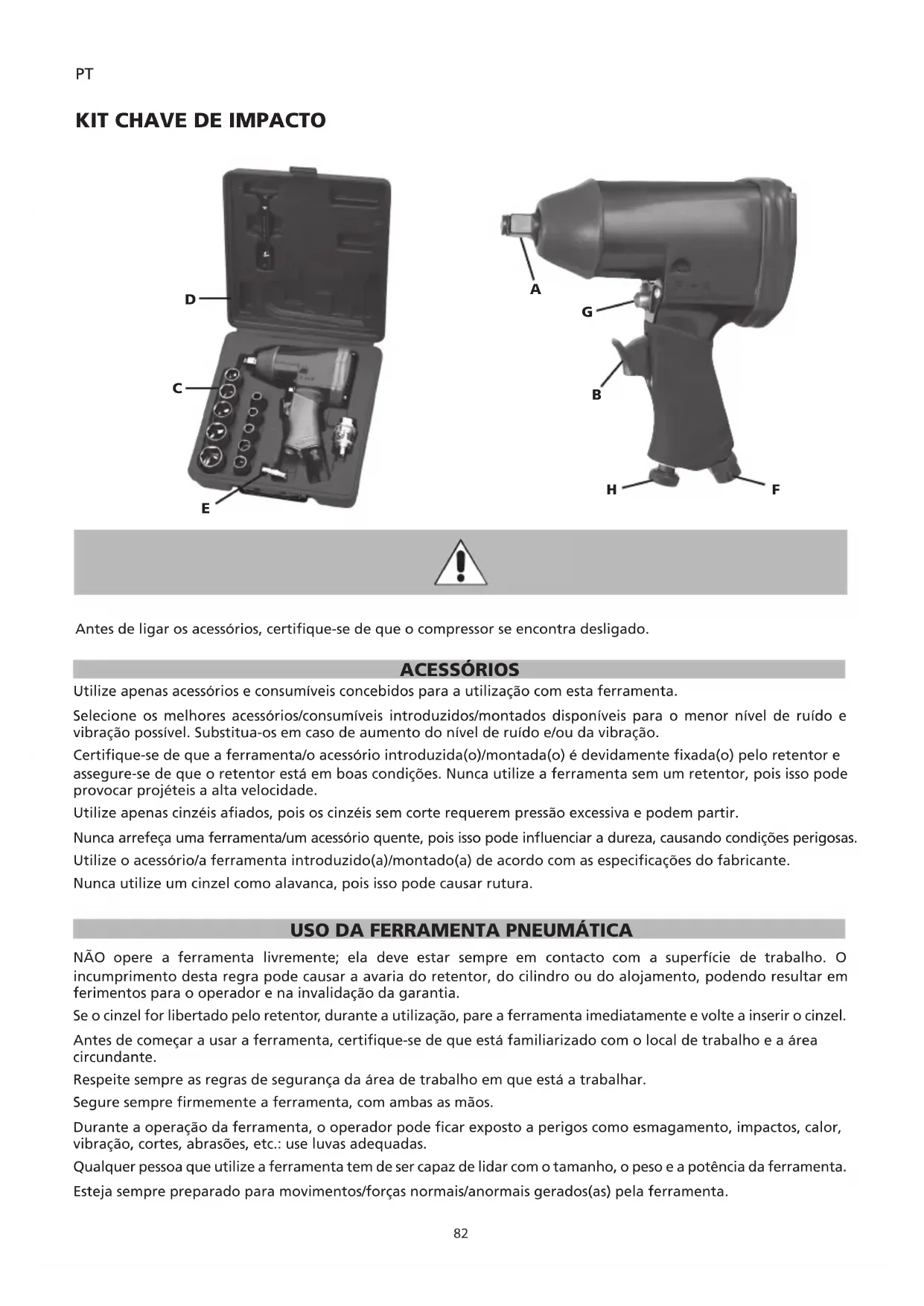

• Caso a conexão (E) já estiver montada na abertura de entrada (F), deite algumas gotas de óleo (D) na mesma (E).

• Escolha o soquete de impacto correto (C) do kit, conforme necessário, e monte-o na bigorna (A).

• Gire o botão F/R (G) para a posição “F” ou “R” (F = Forward (para frente) ou R = Reverse (para trás).

• Ajuste o botão regulador H para controlar a velocidade do uxo de ar.

• Carregue no gatilho (B) para utilizar a ferramenta. MANUTENÇÃO Desligue o fornecimento de ar durante a realização de trabalhos de manutenção na ferramenta. Limpe e seque regularmente o ltro no sistema e a abertura de entrada de ar da ferramenta pneumática. Lubrique todos os acoplamentos de desengate rápido no sistema para evitar um encravamento. Drene diariamente o condensado do ltro de ar e do compressor. Para evitar a formação de ferrugem e para minimizar o desgaste, limpe e lubrique a ferramenta após cada utilização. Verique regularmente se a ferramenta apresenta parafusos ou peças soltas. Em caso de perda de potência: mande reparar a ferramenta. Apenas engenheiros formados e qualicados podem ajustar ou reparar a ferramenta. Se a ferramenta estiver equipada com um silenciador, certique-se de que este está a funcionar corretamente; se estiver danicado, substitua o silenciador. A ferramenta deve ser alvo de manutenção regular, para minimizar a emissão de ruído e a vibração. Lubrique a ferramenta, caso não tenha intenção de a utilizar por um longo período de tempo. Deite algumas gotas de resina e óleo sem ácido na entrada de ar e deixe a ferramente funcionar livremente durante alguns segundos. Efetue a manutenção da ferramenta, no mínimo, anualmente.

O utilizador ou a entidade empregadora do utilizador deve analisar o uso especíco presente como resultado de cada utilização. Nunca utilize a ferramenta para outros ns, que não aqueles para os quais a ferramenta foi concebida e que se encontram descritos no presente manual. Danos resultantes da inobservância deste manual ou causados por uma utilização incorreta ou reparações incorretas nunca serão cobertos pela nossa garantia, nem assumiremos qualquer responsabilidade pelos mesmos. Reservamo- nos o direito de realizar aperfeiçoamentos técnicos, sem aviso prévio. Esta ferramenta foi projetada como uma chave. O uso previsto inclui apertar e desapertar porcas, pernos e parafusos roscados. Uma utilização contrária implica a realização de uma avaliação de riscos por parte da entidade empregadora/do utilizador. 83PT

Desligue imediatamente o equipamento, caso ouça ruídos invulgares ou se ocorrer um queda súbita de potência. Verique a ferramenta pneumática e o sistema de fornecimento de ar comprimido. Ferramenta pneumática - a lubricação é insuciente - ferramenta/acessório gasta(o), não adequada(o) para utilização ou avariada(o) Sistema de fornecimento de ar comprimido - a pressão do compressor é insuciente - o regulador de pressão não está ajustado no nível de pressão correto, não é apropriado para a ferramenta utilizada. - existe uma fuga no tubo exível de ligação ou nas ligações (utilize ta de teon ou pasta vedante) - fugas no sistema pneumático - ltro ou lubricador obstruído - o tubo exível encontra-se esmagado, perfurado ou é demasiado longo (perda de pressão) ELIMINAÇÃO O óleo de descarga TEM DE SER ELIMINADO de forma a que não polua o ambiente e em conformidade com a lei aplicável. Qualquer garantia será expressamente rejeitada em caso de danos resultantes de desgaste regular, sobrecarga, bem como manuseamento ou utilização não adequados à ferramenta. Para que esta garantia seja aplicável, a ferramenta não deve estar desmontada aquando da devolução ao seu revendedor. Esta garantia cobre peças substituídas e mão de obra por um período de 12 meses, a contar da data de compra (é necessário apresentar um comprovativo de compra, como uma fatura ou um recibo). É possível eliminar qualquer defeito substituindo ou reparando a ferramenta, conforme o caso. 84GR ΚΙΤ ΚΡΟΥΣΤΙΚΟΥ ΚΛΕΙΔΙΟΥ
