G101 - Skrūvgriezis Abac - Bezmaksas lietošanas instrukcija

Produkta veids	Pneimatiskā triecienuzgriežņu atslēga
Zīmols	Abac
Modelis	G101
Kategorija	Skrūvgriezis (triecienuzgriežņu atslēga)
Barošana	Saspiests gaiss
Ieteicamais darba spiediens	6,2 bar (90 psi)
Aptuvenie izmēri	250 x 200 x 80 mm
Aptuvenais svars	2,5 kg
Galvenās funkcijas	Uzgriežņu, skrūvju un vītņoto skrūvju pievilkšana un atskrūvēšana
Ātruma kontrole	Sprūda un pakāpeniskas regulēšanas poga
Rotācijas virziens	Uz priekšu (F) un atpakaļ (R) caur F/R pogu
Pievienotie piederumi	Triecienuzgaļu komplekts
Apkope	Regulāra eļļošana, filtra tīrīšana, kondensāta novadīšana
Tīrīšana	Notīrīt savienojumus un gaisa ieeju, pēc lietošanas nosusināt instrumentu
Drošība	Valkāt cimdus un aizsargbrilles, neizmantot sprādzienbīstamā vidē
Pieejamas rezerves daļas	Uzgaļi, savienojumi, blīves, trokšņa slāpētāji
Remontējamība	Remonts tikai kvalificētam personālam
Garantija	12 mēneši (detaļas un darbs)
Vispārīga informācija	148 lappušu instrukcija, pieejama vairākās valodās

Bieži uzdotie jautājumi - G101 Abac

Kā pareizi lietot Abac G101 triecienuzgriežņu atslēgu?

Pirms lietošanas ielejiet dažus pilienus eļļas gaisa ieejā. Uzstādiet piemērotu uzgali, pievienojiet gaisa šļūteni, izvēlieties griešanās virzienu (F/R) un iestatiet ātrumu. Novietojiet uzgali uz uzgriežņa un nospiediet sprūdu. Turiet instrumentu stingri un pārliecinieties, ka esat stabilā pozīcijā.

Kāds saspiestā gaisa spiediens ir ieteicams?

Ieteicamais spiediens ir 6,2 bāri (90 psi). Nepietiekams spiediens samazina veiktspēju, pārmērīgs spiediens var sabojāt instrumentu.

Kā ieeļļot G101 triecienuzgriežņu atslēgu?

Pirms katras lietošanas ielejiet dažus pilienus speciālas pneimatiskā instrumenta eļļas gaisa ieejā. Ja ir pievienots savienojums, ielejiet eļļu tieši tajā. Pēc lietošanas viegli ieeļļojiet, lai novērstu rūsēšanu.

Kādi piederumi ir iekļauti komplektā?

Komplektā ietilpst instrumentam piemērotu triecienuzgaļu komplekts. Izmantojiet tikai triecienuzgriežņu atslēgām paredzētus uzgaļus, nekad neizmantojiet manuālos uzgaļus.

Kā mainīt griešanās virzienu?

Pagrieziet uz instrumenta esošo F/R pogu. Pozīcija 'F' pievilkšanai (uz priekšu), pozīcija 'R' atskrūvēšanai (atpakaļ). Nespiežiet pogu, kamēr instruments darbojas.

Ko darīt, ja jauda samazinās?

Vispirms pārbaudiet gaisa spiedienu un regulatora iestatījumu. Pārliecinieties, ka filtrs un eļļotājs nav aizsērējuši. Pārbaudiet šļūtenes stāvokli (nav noplūžu vai saspiedumu). Ja problēma turpinās, nogādājiet instrumentu profesionālam remontam.

Kā tīrīt un apkopt triecienuzgriežņu atslēgu?

Atvienojiet gaisa padevi. Notīriet filtru un gaisa ieeju ar sausu drānu. Katru dienu izlejiet kondensātu no kompresora un filtra. Pēc katras lietošanas ieeļļojiet instrumentu un regulāri pārbaudiet skrūves un savienojumus.

Kādi ir galvenie drošības norādījumi?

Valkājiet cimdus un aizsargbrilles. Nekad nevērsiet gaisa strūklu vai instrumentu pret sevi vai citiem. Turiet bērnus un dzīvniekus prom. Izmantojiet instrumentu labi vēdināmā vietā. Neizmantojiet to sprādzienbīstamā vidē vai viegli uzliesmojošu materiālu tuvumā.

Vai es varu izmantot triecienuzgriežņu atslēgu demontāžas darbiem?

Nē, šis instruments nav paredzēts armētā betona iznīcināšanai. Izmantojiet to tikai vītņoto stiprinājumu pievilkšanai/atskrūvēšanai. Betonam izmantojiet piemērotu pneimatisko āmuru.

Kā uzglabāt instrumentu pēc lietošanas?

Atvienojiet gaisa šļūteni, notīriet instrumentu, ieeļļojiet gaisa ieeju ar dažiem pilieniem eļļas. Uzglabājiet to sausā un tīrā vietā. Ja to ilgstoši neizmantojat, pēc eļļošanas dažas sekundes palaidiet instrumentu tukšgaitā, lai eļļa izkliedētos.

LIETOŠANAS INSTRUKCIJA G101 Abac

• Tā kā šajā rokasgrāmatā ir saistība ar starptautiskajiem standartiem, ieteicams vispirms saņemt informāciju par valsts drošības normatīviem un tos noteikti ievērot.
• Saspiests gaiss ir potenciāls spēcīgas jaudas avots, tādēļ rīkojieties īpaši piesardzīgi, lietojot kompresoru vai piederumu komplektu.
• Saspiesta gaisa izmantošanai ir nepieciešamas zināšanas un visu valstī spēkā esošo likumu ievērošana.
• Neļaujiet darbarīkus izmantot nepieredzējušiem darbiniekiem. Nodrošiniet, lai darba vietas zonā neatrastos bērni vai dzīvnieki.
• Nostājieties stabilā stāvoklī, lai pareizi izmantotu darbarīku, un stingri turiet darbarīku.
• Nejauša un neparedzēta darbarīka kustība var radīt bīstamu apdraudējumu.
• Neizmantojiet darbarikus vietās, kurās ir sprādzienbīstama vide vai kurās ir uzkrājušies puteklī un kurās ir uzstādītas gāzes caurules vai elektropārvades līnijas.
• Lietojiet darbarīku tikai vietās ar atbilstošu ventilāciju.
• Pievērsiet īpašu uzmanību tādu materiālu apstrādei, kas ir ārkārtīgi viegli uzliesmojoši vai kuri var radīt sprādzienbīstamību.
• Nemiet vērā, ka neatbilstoša sastāva apstrādājamais materiāls vai slikta lietojamo piederumu kvalitāte var izraisīt skaidu un fragmentu izsviešanas draudus.
• Sargieties no dzirkstelēm un mehanizētās apstrādes izdedžiem.
• Darbariki ar rotējošām detaļām un to piederumiem var iekerties un samezglot gumijas cimdus vai cimdus ar metāla šķiedru apdari. Tādēļ, valkājot šādus cimdus, rīkojieties īpaši piesardzīgi.
• Pneimatiskie āmuri nav piemēroti dzelzsbetona drupināšanai.

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

• Neizmantojiet aprīkojumu bez vajadzīgajām drošības ierīcēm.
• Nekādā gadījumā nesatveriet darbarīku aiz gaisa šlūtenes, lai to pārnēsātu.
• Neļaujiet citiem tuvoties darba vietai.
• Nevērsiet gaisa strūklu vai darbarīku pret sevi vai pret citiem.
• Nekādā gadījumā nepieskarieties darbarikam uzreiz pēc tā lietošanas, jo darbarika virsma var būt loti karsta.
• Lietojot aprīkojumu, nepieskrieties tā kustīgajām detaļām.
• Neatveriet darbarīku vai tā piederumus un nepārveidojiet tos. Jebkuru remontu drīkst veikt tikai apmācīti darbinieki.
• Ja apstrādājat metālu, grieziet to tā, lai neradītu apdraudējumu sev vai citiem.

WHAT YOU SHOULD DO

• Izlasiet un izprotiet šis rokasgrāmatas saturu, pirms iestatīt, lietot, remontēt, apkopt vai mainīt ši darbarīka piederumus.
• Tikai kvalificēti un apmācīti operatori drīkst uzstādīt, regulēt vai izmantot darbarīku.
• Pieslēdziet saspiestā gaisa avotu tikai tad, kad aprīkojums ir izslēgts.
• Lai darbarīks darbotos kā paredzēts, pārliecinieties, ka šlūtenes un savienojuma izmērs ir pareizs.

LV

• Pirms ieslēdzat darbarīku, pārbaudiet tā savienojumu un pārliecinieties, ka saspiestā gaisa šljūtene nav bojāta.
• Pirms pievienot šlūteni darbarikam, pārbaudiet, vai šlūtene un ātrais savienotājs ir tīrs. Veiciet šo pārbaudi, laujot gaisam brīvi cirkulēt cauri šlūtenei un ātrajam savienotājam.
• Izvēlieties un nomainiet attiecīgo piederumu saskaņā ar norādījumiem rokasgrāmatā, lai nepieļautu nevajadzīgu troksni.
• Lietojiet piederumus, kas ir piemēroti veicamajam darbam un ierīcei, un pievienojiet tos pareizi. Nodrošiniet, lai piederumi tiktu izmantoti saskaņā ar norādījumiem un tiktu uzstādīti pareizi.
• Pārbaudiet darbarīku un piederumu nolietojuma stāvokli pirms katras lietošanas. Nomainiet tos, ja nepieciešams.
• Darbarīka nomaiņas gadījumā, veicot apkopi un beidzot darbu, vienmēr atvienojiet saspiestā gaisa avotu.
• Atvienojiet darbarīku tikai tad, ja šlūtenē NAV spiediena, lai nepieļautu nevadāmu kustību.
  • Uzturiet darba vietu tīru.
• Pārliecinieties, ka darbarīks ir pilnībā apstājies, pirms to noliekat uz zemes.
• Uzglabājiet pneimatisko darbarīku tīrā un sausā vietā.
• Vienmēr pārliecinieties, ka darba vieta ir sagatavota darbam.
• Stingri turiet sagatavi ar skavu vai fiksācijas darbarīku.
• Izmantojiet darbarīku tikai paredzētajam mērķim. Ražotājs neuzņemsies nekādu atbildību par bojājumiem, kas radušies, neievērojot drošības noteikumus vai nepareizi lietojot darbarīku.
• Izmantojiet tikai šim darbarikam piemērotus piederumus.
• Saspiestā gaisa kvalitātei jābūt augstai, proti, gaisam jābūt tīram un sausam, un to vislabāk spēj nodrošināt gaisa filtrs. leteicams izmantot pilnīgu FRL (filtrs, regulators, eļļnīca) sistēmu Eļļnīca jānoregulē apm. 3 līdz 6 pilienu pievadei minūtē. Starp eļļnīcu un darbarīku esošās gaisa šļūtenes garums nedrīkst pārsniegt 6 līdz 8 metrus.
• Pneimatiskais darbarīks un ir īpaši demontāžas āmurs rada vibrāciju. Ilgstoša darbarīka izmantošana un nepareiza stāja var negatīvi ietekmēt rokas, pirkstus un elkoņus. Nekavējoties apturiet darbarīku, ja sajūtat sāpes, tirpas vai citu diskomfortu. Ja problēmu neizdodas novērst, pirms darba atsākšanas sazinieties ar ārstu.

TÄHELEPANU:

Pirms piederumu pievienošanas pārbaudiet, vai kompresors ir izslēgts.

PIEDERUMI

Izmantojiet tikai šim darbarikam piemērotus piederumus un materiālus.

Izvelieties labakos pieejamos ievietojamos/uzstādāmos piederumus/materiālus, lai panāktu zemāko iespējamo trokšna un vibrācijas līmeni. Nomainiet tos, ja trokšna un/vai vibrācijas līmenis palielinās.

Pārliecinieties, ka ievietoto/uzstādīto darbarīku/piederumu droši notur fiksators, un pārbaudiet, vai fiksators ir labā darba stāvoklī. Nekādā gadījumā neizmantojiet darbarīku bez fiksatora, jo ar lielu spēku var tikt izsviesti sveškermeni.

Izmantojiet tikai asus kaltus, jo neasiem kaltiem jäpieliek lieläks spēks un tie var salūzt.

Nekādā gadījumā neatdzesējiet sakarsētu darbarīku/piederumu, jo šādi var tikt ietekmēta darbarīku/piederumu izturība, radot apdraudējumu.

Lietojiet šo ievietojamo/uzstādāmo piederumu/darbarīku saskaṇā ar ražotāja tehniskajiem datiem.

Nekad neizmantojiet kaltu kā sviru, jo kalts var salūzt.

PNEIMATISKA DARBARİKA LIETOŠANA

NELIETOJIET darbarīku kā pagadās; tam vienmēr jāsaskaras ar darba virsmu. Pretējā gadījumā var rasties fiksatora, cilindra vai korpusa klūme, kas savukārt var radīt traumu operatoram, kā arī tiks anulēta garantija.

Ja fiksators darbarika lietošanas laikā atlaiž kaltu, nekavējoties apturiet darbariku un atkārtoti ievietojiet kaltu.

Pirms ieslēdzat darbarīku, pārliecinieties, ka pārzināt darba vietu un apkārtni.

Vienmēr ievērojiet valsts darba drošības noteikumus.

Stingri turiet darbarīku ar abām rokām.

Lietojot darbarīku, operators var tikt pakļauts apdraudējumiem, piemēram, saspiešanai, triecieniem, karstumam, vibrācijai, griezumiem, nobrāzumiem u.c. Valkājiet piemērotus cimdus.

Ikvienam, kas rīkojas ar darbarīku, jāspēj kontrolēt darbarīka izmērs, svars un jauda.

Vienmēr ṣemiet vērā darbarīka parastās/neparedzamās kustības un jaudu.

Turiet līdzsvaru, stāviet stabili un droši.

Gaisa apgādes pārtraukuma gadījumā atlaidiet sviru/mēlīti.

Izmantojot mehanizētu darbarīku, var tikt ietekmētas plaukstas, rokas, pleci, kakls un citas kermana daļas.

Ja konstatējat šādus simptomus: pastāvīgu vai neregulāru diskomfortu, sāpes, pulsāciju, tirpas, nejutīgumu, dedzināšanas sajūtu vai stīvumu: Neignorējiet šis brīdinājuma pazīmes. Pārtrauciet lietot darbarīku un sazinieties ar darba devēju un kvalificētu veselības aprūpes darbinieku.

TRIECIENATSLEGAS LIETOŠANA

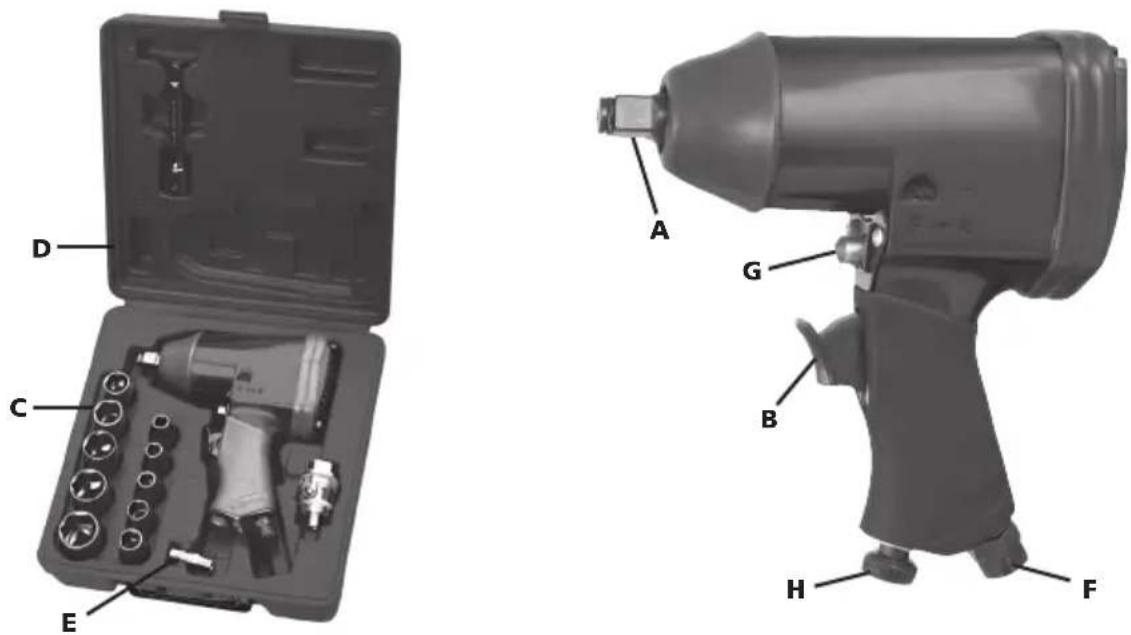

• Pirms lietojat darbarīku, iepildiet dažus ellas pilienus (D) pneimatiskā darbarīka gaisa ieplūdes atverē (F).
• Ja savienojums (E) jau ir uzstādīts uz ieplūdes atveres (F), uzpiliniet uz tā (E) dažus ellas pilienus (D).
• Izvēlieties no komplekta pareizo triecienatslēgas uzgali (C) pēc nepieciešamības un uzstādiet to laktai (A).
• Pievienojiet gaisa padeves šlūteni pie E.
• Novietojiet uzgali uz uzgriežna, kuru vēlaties noskrūvēt vai uzstādīt.
• Pagrieziet F/R sviru (G) pozīcijā "F" vai "R" (F – turpgaita, R – atpakalgaita).
• Noregulējiet regulatora grozāmpogu H, lai pielāgotu gaisa plūsmas ātrumu.
• Nospiediet mēlīti (B), lai izmantotu darbarīku.

APKOPE

Darbarika apkopes laikā atvienojiet gaisa pievadi.

Regulāri iztīriet un izžāvējiet sistēmas filtru un pneimatiskā darbarika gaisa ieplūdes atveri.

leellojiet sistēmas ātro atvienošanas savienojumu, lai nepielautu iestrēgšanu.

Katru dienu likvidējiet kondensāciju gaisa filtrā un kompresorā.

Lai izvairitos no rūsas un samazinātu nodilumu, tīriet un ellojiet darbarīku pēc katras lietošanas.

Regulāri pārbaudiet, vai darbarikā nav valīgu bultskrūvju/skrūvju vai detaļu.

Energoapgādes pārtraukuma gadījumā: nogādājiet darbarīku remonta veikšanai.

Darbarika regulēšanu un remontu drīkst veikt tikai apmācīti un kvalificēti darbinieki.

Ja darbariks ir aprikots ar klusinātāju, pārliecinieties, ka klusinātājs darbojas pareizi; bojāts klusinātājs ir jānomaina.

Regulāri apkopiet darbarīku, lai mazinātu trokšņa līmeni un vibrāciju.

Ja darbarīku ilgstoši neizmantosit, tas jāieello. lepildiet gaisa ieplūdes atverē dažus pilienus sveku un ellas, kas nesatur skābi, un laujiet darbarikam dažas sekundes darboties bez slodzes.

Apkopiet darbarīku vismaz reizi gadā.

PAREDZETA LIETOŠANA

Darbarika lietotājam un darba dēvējam jāizvērtē turpmākās lietošanas iespējas pēc katras darbarīka izmantošanas.

Nekādā gadījumā nelietojiet darbarīku mērķiem, kuriem tas nav paredzēts un pretēji šajā rokasgrāmatā iekļautajai informācijai.

Uz bojājumiem, kas radušies, neievērojot informāciju šajā rokasgrāmatā, nepareizi lietojot darbarīku un veicot neatbilstošu remontu, netiks attiecināta mūsu garantija un mēs neuzņemsimies nekādu atbildību. Mēs paturam tiesības veikt tehniskus uzlabojumus bez iepriekšēja paziņojuma.

Šo darbarīku paredzēts izmantot kā uzgriežņatslēgu. Paredzēta lietošana ietver uzgriežņu, skrūvju un vītnoto skrūvju pievilkšanai un atskrūvēšanai. Ja lietojuma veids mainās, darba dēvējam/lietotājam jāizvērtē iespējamie riski.

IESPĒJAMIE TRAUCĒJUMI

Nekavējoties izslēdziet aprīkojumu, ja konstatējat neparastus trokšņus vai arī ja pēkšņi samazinās jauda. Pārbaudiet pneimatisko darbarīku un saspiestā gaisa apgādes sistēmu.

Pneimatiskais darbarīks

• nepietiekama ellošana
• nolietojies darbariks/piederums; nav piemērots lietošanai vai nedarbojas pareizi

Saspiestā gaisa apgādes sistēma

• nepietiekams kompresora spiediens
• spiediena regulators nav iestatīts pareiza spiediena līmenī, kas piemērots izmantojamajam darbarikam
• savienojuma šlūtenē vai savienojumos ir noplūde (izmantojiet teflona lenti vai blīvēšanas pastu)
• noplūde pneimatiskajā sistēmā
• aizsērējis filtrs vai ellnīca
• šljutene ir saspiesta, caurdurta vai ir pārāk gara (spiediena zudums)

UTILIZĀCIJA

Atbrīvojieties no izlietotās ellas, nepiesārnojot apkārtējo vidi, saskaṇā ar spēkā esošiem likumiem.

Garantija netiks attiecināta šādos gadījumos: bojājumi, kurus rada regulārs nolietojums, pārslodze, darbarīka neatbilstīga un nepiemērota izmantošana. Lai garantija būtu spēkā, nododot darbarīku tirgotājam, neizjauciet darbarīku.

Šī garantija attiecas uz rezerves daļām un darbu 12 mēnešu laika periodā, sākot ar iegādes datumu (ir nepieciešams pirkuma apstiprinājums: rēķins vai kvīts).

Jebkurš bojājums var tikt novērsts, nomainot darbarīku vai saremontējot to (atkarībā no apstākliem).
