INSTRUKCJA OBSŁUGI G101 Abac

Należy zapoznać się z treścią instrukcji obsługi oraz etykiety umieszczonej na urządzeniu. Należy zapoznać się z wszystkimi zaleceniami i uważnie ich przestrzegać.

Operator obsługujący oraz pozostali operatorzy obecni w stree pracy POWINNI nosić okulary ochronne z boczną osłoną. Okulary ochronne powinny spełniać wymogi lokalnych przepisów i rozporządzeń.

WAŻNE: Nosić wyposażenie ochronne i buty odpowiednie do wykonywanej pracy. Nie nosić luźnych ubrań lub ruchomych elementów (np. biżuterii), które mogą zetknąć się z ruchomymi częściami narzędzi pneumatycznych. Związać długie włosy.

W celu uniknięcia ewentualnego uszkodzenia słuchu należy nosić ochronne nauszniki.

Operator obsługujący oraz pozostałe osoby przebywające w stree pracy powinny nosić kask ochronny.

Używać czystego i regulowanego sprężonego powietrza o ciśnieniu do 6,3 bara (maks.)

Zawsze przenosić narzędzie do miejsca pracy, trzymając je za uchwyt. Nie przenosić narzędzia za rurkę. Nie ciągnąć za rurkę, aby przesunąć narzędzie.

Nie należy nigdy używać butli z tlenem lub innym gazem, gdyż mogłoby dojść do wybuchu. Nie należy nigdy używać paliwa gazowego lub innych odczynników gazowych jako źródła energii dla niniejszego przyrządu. Mogłoby dojść do powstania groźnych wybuchów lub wypadków.

• Zważywszy, że niniejsza instrukcja odnosi się do norm międzynarodowych, zalecamy, aby wcześniej uzyskać informacje na temat lokalnych przepisów w zakresie bezpieczeństwa i zagwarantować, że są one przestrzegane.

• Sprężone powietrze jest potencjalnie silnym źródłem zasilania, dlatego należy zachować szczególną ostrożność podczas korzystania ze sprężarki lub zestawu dodatkowego do sprężarki.

• Używanie sprężonego powietrza wymaga znajomości i przestrzegania wszelkich obowiązujących przepisów.

• Nie zezwalać na używanie narzędzia bez nadzoru przez niedoświadczony personel. Trzymać dzieci i zwierzęta z dala od obszaru pracy.

• Przyjąć stabilną pozycję ciała, aby prawidłowo korzystać z narzędzia i pewnie je trzymać.

• Przypadkowy i niespodziewany ruch narzędzia może stanowić poważne zagrożenie.

• Nie używać tych narzędzi w pomieszczeniach, w których potencjalnie występuje atmosfera zagrożona wybuchem lub, w których znajdują się osady pyłu, gazociągi lub linie przewodów elektrycznych.

• Obsługiwać urządzenie tylko w odpowiednio wentylowanym środowisku.

• Zwracać szczególną uwagę na przetwarzane materiały, które są wysoce łatwopalne lub na ich potencjalną eksplozję.

• Należy mieć świadomość, że słaba konsystencja obrabianego elementu lub słaba jakość używanych akcesoriów, może powodować niebezpieczne wyrzucanie wiórów lub fragmentów.

• Uważać na możliwe iskry i żużel powstały w wyniku obrabiania.

• Narzędzia z częściami obrotowymi i ich akcesoria mogą plątać i wyginać gumowane lub wzmocnione metalem rękawiczki. W związku z tym należy zachować szczególną ostrożność podczas ich używania.

• Młoty pneumatyczne nie nadają się do wyburzania betonu zbrojonego.

OGÓLNE ZASADY BEZPIECZEŃSTWA

• Nie używać sprzętu bez wymaganych urządzeń zabezpieczających.

• Podczas przenoszenia narzędzia nigdy nie trzymać go za wąż sprężonego powietrza.

• Nie zezwalać innym osobom na zbliżanie się do miejsca pracy.

• Nie kierować strumienia powietrza lub narzędzia w swoim kierunku lub w stronę każdej innej osoby postronnej.

• Za wszelką cenę unikać bezpośredniego kontaktu z włączonym narzędziem, natychmiast po jego użyciu, ponieważ jego powierzchnia może być bardzo gorąca.

• Nie dotykać ruchomych części urządzenia podczas jego działania.

• Nie otwierać ani nie modykować w żaden sposób narzędzia lub jego akcesoria. Każda naprawa powinna być wykonywana wyłącznie przez przeszkolony personel.

• W przypadku pracy z metalem, pamiętać o skierowaniu cięcia w taki sposób, aby nie stanowiło ono zagrożenia dla operatora lub innych osób postronnych.

CO POWINIENEŚ ZROBIĆ

• Przed montażem, obsługą, naprawą, konserwacją i wymianą akcesoriów tego narzędzia, należy przeczytać i zrozumieć treść tej instrukcji.

• Tylko wykwalikowani i przeszkoleni operatorzy powinni montować, regulować lub używać narzędzia.

41• Sprężone powietrze podłączać jedynie wtedy, gdy urządzenie jest wyłączone.

• Aby uzyskać optymalną wydajność narzędzia, upewnić się, że rozmiar węża i połączenia są takie jakie są wymagane.

• Przed uruchomieniem narzędzia sprawdzić jego połączenie oraz upewnić się, że wąż sprężonego powietrza nie jest uszkodzony.

• Przed podłączeniem węża do narzędzia sprawdzić, czy wąż i szybkozłączka są czyste. Zrobić to uwalniając swobodny przepływ powietrza przez wąż i szybkozłączkę.

• Wybierać i wymieniać zaangażowane wyposażenie dodatkowe zgodnie ze wskazówkami w instrukcji, aby zapobiec niepotrzebnemu hałasowi.

• Używać wyposażenia dodatkowe, które są odpowiednie do danego zastosowania i zgodne z urządzeniem oraz poprawnie je podłączać. Sprawdzić, czy są one używane zgodnie ze wskazówkami i czy są prawidłowo zamontowane.

• Sprawdzić stan zużycia narzędzi i wyposażeń dodatkowych przed każdym użyciem. W razie potrzeby wymienić je.

• W przypadku wymiany narzędzia, podczas prac konserwacyjnych i po zakończeniu pracy, odłączyć przyłącze sprężonego powietrza.

• Odłączyć narzędzie tylko wtedy, gdy wąż NIE JEST pod ciśnieniem, aby uniknąć jego niekontrolowanego ruchu.

• Utrzymywać porządek w miejscu pracy.

• Upewnić się, że narzędzie zatrzymało się całkowicie przed położeniem go na podłożu

• Narzędzie pneumatyczne przechowywać w suchym miejscu

• Zawsze upewnić się, że stanowisko pracy jest stabilne.

• Pewnie trzymać obrabiany przedmiot za pomocą zacisku lub narzędzia mocującego.

• Używać narzędzia tylko do jego specycznego przeznaczenia. Producent zrzeka się wszelkiej odpowiedzialności za szkody wynikające z nieprzestrzegania przepisów bezpieczeństwa lub niewłaściwego używania narzędzia.

• Używać wyposażenia dodatkowe, które są odpowiednie dla używanego narzędzia.

• Jakość sprężonego powietrza musi być dobra, co oznacza czyste i suche powietrze; najlepiej zagwarantuje to ltr powietrza. Zalecamy stosowanie zespołu przygotowania powietrza FRL (ltr, regulator, smarownica). Olejarka musi być ustawiona na podawanie dawki około 3 do 6 kropelek na minutę. Wąż powietrza między olejarką a narzędziem nigdy nie powinien przekraczać długości od 6 do 8 metrów.

• Narzędzie pneumatyczne, a dokładniej młoty wyburzeniowe, generują drgania. Dłuższe używanie i niewłaściwa postawa mogą spowodować uszkodzenie rąk, palców i łokci. Natychmiast przerwać używanie produktu, kiedy tylko da się odczuć jakikolwiek ból, uczucie mrowienia lub inne zaburzenie. Jeżeli sytuacja nie ulegnie zmianie, należy zasięgnąć porady lekarza przed wznowieniem pracy.

Przed podłączeniem wyposażenia dodatkowego upewnić się, że sprężarka jest wyłączona.

WYPOSAŻENIE DODATKOWE

Używać tylko wyposażenia dodatkowe i materiały eksploatacyjne przeznaczone do użycia z tym narzędziem. Wybierać najlepsze dostępne wyposażenia dodatkowe / materiały eksploatacyjne, aby uzyskać najniższy możliwy poziom hałasu i wibracji. Wymieniać je w przypadku zwiększonego poziomu hałasu i/lub wibracji. Upewnić się, że włożone / zamontowane narzędzie / wyposażenie dodatkowe jest prawidłowo przytrzymywane przez element ustalający (służący do osadzenia) i upewnić się, że element ustalający jest w dobrym stanie. Nigdy nie używać narzędzia bez elementu ustalającego (służącego do osadzenia), ponieważ może to spowodować wystrzeliwanie pocisków z urządzenia z dużą prędkością. Używać tylko ostrych przecinaków, ponieważ tępe przecinaki wymagają nadmiernego nacisku i mogą się łamać. Nigdy nie schładzać gorącego narzędzia / wyposażenia dodatkowego, ponieważ może to mieć wpływ na wytrzymałość, powodując niebezpieczne okoliczności. Używać włożonego/zamontowanego wyposażenia dodatkowego/narzędzia zgodnie z wymaganiami technicznymi producenta. Nigdy nie używać przecinaka jako dźwigni, ponieważ może to spowodować uszkodzenie (pęknięcie).

KORZYSTANIE Z NARZĘDZIA PNEUMATYCZNEGO

NIE WOLNO operować narzędziem swobodnie, musi ono zawsze stykać się z powierzchnią roboczą. Niedopełnienie tego obowiązku może spowodować uszkodzenie elementu ustalającego (służącego do osadzenia), cylindra lub obudowy, co może doprowadzić do zranienia operatora i unieważni gwarancję. Jeśli dłuto zostanie zwolnione przez element ustalający podczas użytkowania, należy natychmiast zatrzymać narzędzie i włożyć je ponownie. Przed rozpoczęciem korzystania z narzędzia upewnić się, że znane jest miejsce pracy i otaczający obszar. Zawsze przestrzegać przepisów bezpieczeństwa dotyczących miejsca pracy, w którym wykonywana jest praca. Zawsze pewnie trzymać narzędzie obiema rękami. Podczas obsługi narzędzia, operator może być narażony na zagrożenia, takie jak zgniecenia, uderzenia, nagrzewanie, wibracje, skaleczenia, zadrapania itp.: Nosić odpowiednie rękawice.

109PL Każda osoba obsługująca narzędzie musi być zycznie w stanie poradzić sobie z rozmiarem, ciężarem i mocą narzędzia. Zawsze być przygotowanym na normalne / nietypowe ruchy / siły generowane przez narzędzie. Zachować równowagę ciała, stawiać stopy bezpieczne i pewnie. W przypadku przerwania dopływu powietrza, zwolnić dźwignię / wyzwalacz. Podczas używania elektronarzędzia, można odczuwać dyskomfort w rękach, ramionach, barkach, szyi i innych częściach ciała. Jeśli wystąpią takie objawy, jak uporczywy lub powracający dyskomfort, ból, pulsowanie, pobolewanie, mrowienie, drętwienie, uczucie pieczenia lub sztywność: Nie ignorować tych znaków ostrzegawczych. Przestać używania narzędzia, poinformować pracodawcę i skonsultować się z wykwalikowanym personelem medycznym.

KORZYSTANIE Z KLUCZA UDAROWEGO

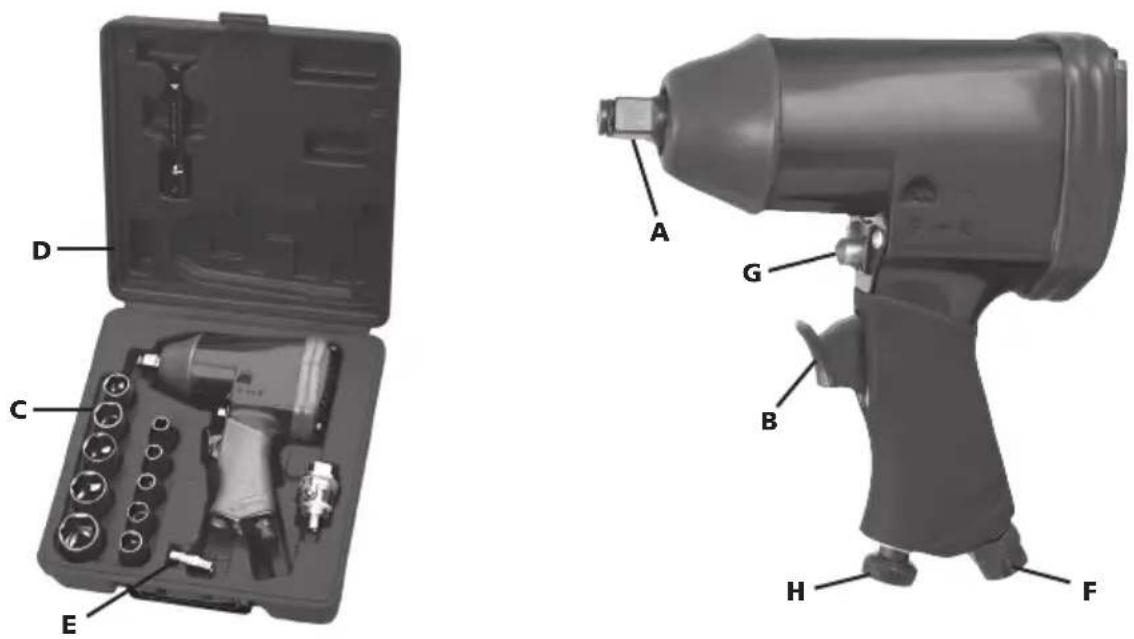

• Przed uruchomieniem urządzenia wlać krople oleju (D) do otworu wlotowego powietrza (F) narzędzia pneumatycznego.

• Jeżeli połączenie (E) jest już zamontowane na otworze wlotowym (F), należy nałożyć na nie (E) kilka kropli oleju (D).

• W razie potrzeby należy wybrać odpowiednią nasadkę udarową (C) z zestawu i zamontować ją na kowadle (A).

• Podłączyć przewód doprowadzający powietrze do E.

• Umieścić nasadkę nad nakrętką, którą chce się usunąć lub zainstalować.

• Obrócić pokrętło F/R (G) pozycji „F” lub „R” (F = do przodu lub R = do tyłu).

• Użyć pokrętła regulatora H do sterowania prędkością przepływu powietrza.

• Nacisnąć spust (B), aby użyć narzędzia. KONSERWACJA Odłączyć dopływ powietrza podczas konserwacji narzędzia. Regularnie czyścić i osuszać ltr w układzie oraz otwór wlotu powietrza do narzędzia pneumatycznego. Smarować każde szybkozłączkę w układzie, aby zapobiec zakleszczaniu. Codziennie spuszczać kondensat z ltra powietrza i ze sprężarki. Aby uniknąć powstawania rdzy i minimalizować zużycie, czyścić i smarować narzędzie po każdym użyciu. Regularnie sprawdzać narzędzie pod kątem luźnych śrub / wkrętów lub części. W przypadku straty mocy: oddać narzędzie do naprawy. Tylko przeszkoleni i wykwalikowani technicy mogą regulować lub naprawiać narzędzie. Jeśli narzędzie jest wyposażone w tłumik, upewnić się, że działa on prawidłowo; uszkodzony tłumik należy wymienić. Narzędzie powinno być regularnie konserwowane, aby minimalizować emisję hałasu i występujące wibracje. Jeśli narzędzie nie będzie używane przez dłuższy czas, należy je nasmarować. Prosimy wpuścić kilka kropelek żywicy i bezkwasowego oleju smarującego do wlotu powietrza i pozwolić narzędziu swobodnie pracować przez kilka sekund. Konserwować narzędzie co najmniej raz w roku. PRZEZNACZENIE Użytkownik lub pracodawca użytkownika powinien ocenić szczególne zastosowanie, które może być oferowane w wyniku każdego użycia. Nigdy nie używać narzędzia w inny sposób, niż ten do jakiego zostało ono przeznaczone i objaśnione w niniejszej instrukcji. Uszkodzenia będące konsekwencją nieprzestrzegania niniejszej instrukcji lub spowodowane nieprawidłowym 110PL użytkowaniem lub nieprawidłowymi naprawami, nigdy nie będą objęte naszą gwarancją i nie będziemy za nią odpowiadać. Zastrzegamy sobie prawo do ulepszeń technicznych bez wcześniejszego powiadomienia. To narzędzie zostało zaprojektowane jako klucz. Przeznaczenie obejmuje dokręcanie i odkręcanie nakrętek, śrub i wkrętów gwintowanych. Jeśli jest używane w inny sposób, pracodawca / użytkownik musi przeprowadzić ocenę ryzyka.

Natychmiast wyłączyć urządzenie, w przypadku usłyszenia nietypowych dźwięków lub nagłego spadku mocy. Sprawdzić narzędzie pneumatyczne i system zasilania sprężonym powietrzem. Narzędzie pneumatyczne - smarowanie jest niewystarczające - zużyte narzędzie / wyposażenie dodatkowe, nieodpowiednie do użycia lub posiadające usterki System zasilania sprężonym powietrzem - ciśnienie sprężarki jest niewystarczające - regulator ciśnienia nie jest ustawiony na poziomie prawidłowego ciśnienia, odpowiedniego do używanego narzędzia. - występuje wyciek z węża połączeniowego lub z połączeń (użyć taśmy teonowej lub pasty uszczelniającej) - nieszczelności w układzie pneumatycznym - zapchany ltr lub smarownica - wąż jest zgnieciony, przebity lub zbyt długi (utrata ciśnienia) UTYLIZACJA Zgodnie z obowiązującymi przepisami prawa spaliny MUSZĄ BYĆ USUWANE, aby nie zanieczyszczać środowiska. Każda gwarancja jest jednoznacznie uchylona w przypadku szkód wynikających z normalnego zużycia, przeciążenia, manipulacji lub użytkowania nieodpowiedniego dla tego narzędzia. Podczas zwracania narzędzia do sprzedawcy, nie powinno być ono rozmontowane, aby gwarancja ta miała zastosowanie. Niniejsza gwarancja obejmuje części zamienne i robociznę w okresie 12 miesięcy od daty zakupu (wymagany jest dowód zakupu, taki jak faktura lub paragon). Każda usterka można być usunięta, przez wymianę narzędzia lub przez jej naprawę, zależnie od przypadku. 111SI
