BRUKSANVISNING G101 Abac

Les nøye verktøyets etiketter og håndbok Les og følg alle instruksjoner.

VIKTIG: Bruk verneutstyr og egnede sko til jobben som skal utføres. Ikke bruk løstsittende klær da disse kan sitte seg fast i trykkluftverktøyenes bevegelige deler. Sett opp håret hvis det er langt.

Bær høreværn for at forhindre mulig høreskade

Bruk hørselsvern for å forhindre hørselsskader

Operatøren og andre personer tilstede må bruke vernehjelm og beskytte seg mot eventuelle skader.

Bruk ren og regulert trykkluft opptil 6,3 bar (maks)

Alltid bær verktøyet til arbeidsplassen ved å holde det i håndtaket. Ikke bær verktøyet etter slangen. Ikke dra i slangen for å ytte verktøyet.

Bruk aldri oksygenasker eller andre gasser da det kan oppstå eksplosjoner. Bruk aldri forbrenningsgasser eller andre reagensgasser som energikilde til dette verktøyet. Det kan oppstå eksplosjoner og alvorlige skader.

• Siden denne håndboken viser til internasjonale standarder, anbefaler vi å først hente inn informasjon om lokale sikkerhetsforskrifter for å sikre at de følges.

• Trykkluft er en potensielt kraftig kraftkilde, derfor bør det utvises ekstrem varsomhet ved bruk av kompressor eller tilbehørssett.

• Bruk av trykkluft krever kjennskap og etterfølgelse av gjeldende forskrifter.

• Ikke tillat bruk av uerfarent personell.Hold barn og dyr unna arbeidsområdet.

• Innta en stabil stilling og et godt grep når verktøyet skal brukes.

• Ufrivillig og uforventet bevegelse av verktøyet kan være svært farlig.

• Ikke bruk verktøyene på områder som har en potensielt eksplosiv atmosfære, eller der det er høy støvforekomst, gassrør eller elektriske kanaler.

• Verktøyet skal kun brukes i et egnet ventilert miljø.

• Utvis særskilt oppmerksomhet for behandlede materialer som er lett antennelige eller eksplosive.

• Husk på at svak konsistens av det maskinerte stykket, eller dårlig kvalitet på tilbehøret som brukes kan føre til farlige utsendelser av deler eller fragmenter.

• Vær varsom i tilfelle gnister og maskinslagg.

• Verktøy med roterende deler og tilbehør kan sette seg fast og vri hansker som er herdet med gummi eller metall.Derfor bør du være veldig forsiktig når du bruker dem.

• Trykklufthammere er ikke egnet for ødeleggelse av armert betong. GENERELLE SIKKERHETSFORSKRIFTER

• Ikke bruk utstyret uten nødvendige sikkerhetsenheter.

• Aldri hold verktøyet etter trykkluftsslangen når du bærer det.

• Unngå all direkte kontakt med verktøyet umiddelbart etter bruk, ettersom overaten kan bli svært varm.

• Ikke ta på utstyrets bevegelige deler under bruk.

• Ikke åpne eller endre på verktøyet eller tilbehøret. Reparasjoner skal bare utføres av opplært personell.

• Ved arbeid med metall skal kuttingen styres slik at det ikke blir farlig for operatøren eller andre tilstedeværende.

• Les og forstå innholdet av denne håndboken før installasjon, bruk, reparasjon, vedlikehold og endring av verktøyets tilbehør.

• Bare kvaliserte og opplærte operatører skal installere, justere eller bruke verktøyet.

• Trykkluft skal bare kobles til når utstyret er stengt ned.

• For optimal ytelse bør en sikre at det brukes riktig slange- og tilkoblingsstørrelse.

• Før verktøyet startes opp, skal det sjekkes at det ikke er skade på tilkoblingen og trykkluftslangen.

• Før slangen kobles til verktøyet skal det sjekkes at både slangen og hurtigkopleren er ren. Dette gjøres ved å la

33luften strømme fritt gjennom slangen og hurtigkopleren.

• Velg og erstatt det aktive tilbehøret i henhold til instruksjonene i håndboken for å unngå unødvendig støy.

• Bruk tilbehør som er egnet for bruksområdet og samsvarer med enheten, og koble dem til skikkelig. Kontroller at de brukes etter instruksjonene og at de er riktig installert.

• Kontroller slitasjestatusen på verktøyet og tilbehøret før hver bruk. Erstatt dem hvis nødvendig.

• Koble fra lufttrykk-tilkoblingen ved utskiftning av verktøy, vedlikeholdsoperasjoner og etter ferdig arbeid.

• Bare koble fra verktøyet når det IKKE er trykk i slangen for å unngå ukontrollert bevegelse.

• Hold arbeidsområdet ryddig.

• Pass på at verktøyet har stoppet helt opp før du legger det på bakken

• Oppbevar trykkluftverktøyet på et rent og tørt sted

• Bare bruk verktøyet på dets tiltenkte bruksområder. Produsenten tar ikke ansvar for skader som oppstår som følge av manglende etterfølgelse av sikkerhetsforskrifter eller feilaktig bruk av verktøyet.

• Bare bruk tilbehør som er tilpasset verktøyet som brukes.

• Kvaliteten på trykkluften må være bra, med andre ord ren og tørr, som best sikres ved bruk av et luftlter. Vi anbefaler å bruke en komplett FRL-enhet (lter, regulator, smøreapparat).Smøreren må justeres til omtrent 3 til 6 små dråper i minuttet.Luftslangen mellom smøreren og verktøyet må aldri overskride en lengde på 6 til 8 meter.

• Trykkluftverktøy og mer spesikt borhammere genererer vibrasjoner. Langvarig bruk og dårlig positur kan føre til skader på hender, ngre og albuer.Ta umiddelbar pause fra å bruke produktet så snart du føler smerter, kriblende følelser eller andre forstyrrelser. Oppsøk lege før du fortsetter arbeidet dersom problemet vedvarer.

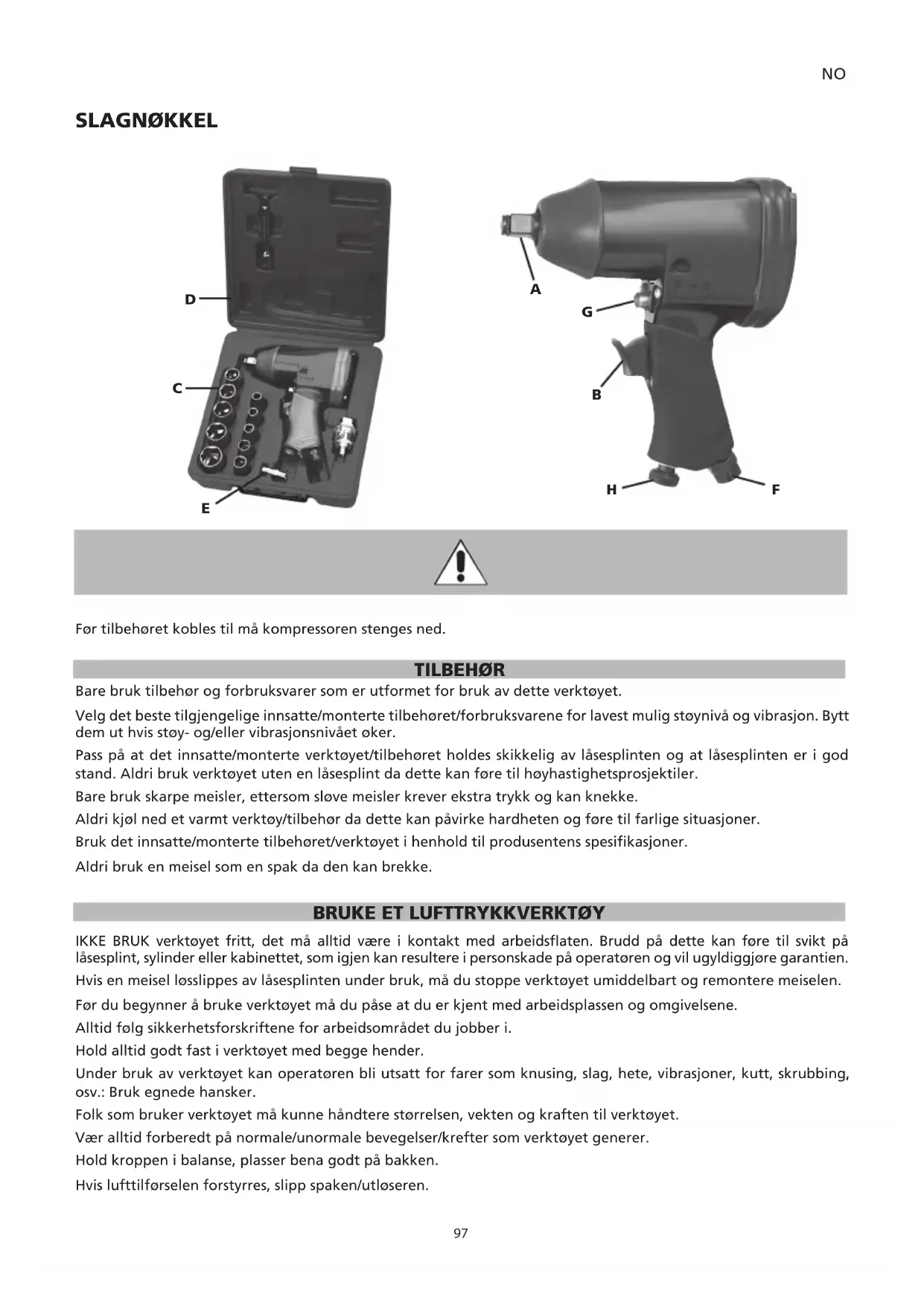

Før tilbehøret kobles til må kompressoren stenges ned. TILBEHØR Bare bruk tilbehør og forbruksvarer som er utformet for bruk av dette verktøyet. Velg det beste tilgjengelige innsatte/monterte tilbehøret/forbruksvarene for lavest mulig støynivå og vibrasjon. Bytt dem ut hvis støy- og/eller vibrasjonsnivået øker. Pass på at det innsatte/monterte verktøyet/tilbehøret holdes skikkelig av låsesplinten og at låsesplinten er i god stand. Aldri bruk verktøyet uten en låsesplint da dette kan føre til høyhastighetsprosjektiler. Bare bruk skarpe meisler, ettersom sløve meisler krever ekstra trykk og kan knekke. Aldri kjøl ned et varmt verktøy/tilbehør da dette kan påvirke hardheten og føre til farlige situasjoner. Bruk det innsatte/monterte tilbehøret/verktøyet i henhold til produsentens spesikasjoner. Aldri bruk en meisel som en spak da den kan brekke.

BRUKE ET LUFTTRYKKVERKTØY

IKKE BRUK verktøyet fritt, det må alltid være i kontakt med arbeidsaten. Brudd på dette kan føre til svikt på låsesplint, sylinder eller kabinettet, som igjen kan resultere i personskade på operatøren og vil ugyldiggjøre garantien. Hvis en meisel løsslippes av låsesplinten under bruk, må du stoppe verktøyet umiddelbart og remontere meiselen. Før du begynner å bruke verktøyet må du påse at du er kjent med arbeidsplassen og omgivelsene. Alltid følg sikkerhetsforskriftene for arbeidsområdet du jobber i. Hold alltid godt fast i verktøyet med begge hender. Under bruk av verktøyet kan operatøren bli utsatt for farer som knusing, slag, hete, vibrasjoner, kutt, skrubbing, osv.: Bruk egnede hansker. Folk som bruker verktøyet må kunne håndtere størrelsen, vekten og kraften til verktøyet. Vær alltid forberedt på normale/unormale bevegelser/krefter som verktøyet generer. Hold kroppen i balanse, plasser bena godt på bakken. Hvis lufttilførselen forstyrres, slipp spaken/utløseren.

97NO Når du bruker et elektroverktøy kan du oppleve ubehag i hender, armer, skuldre, nakke og andre deler av kroppen. Hvis du oppdager symptomer som vedvarende eller tilbakevendende ubehag, smerte, banking, verking, kribling, følelsesløshet, brennende følelse eller stivhet: Ikke ignorer disse faresignalene. Stopp å bruke verktøyet, snakk med arbeidsgiveren din og konsulter med kvalisert helsepersonell.

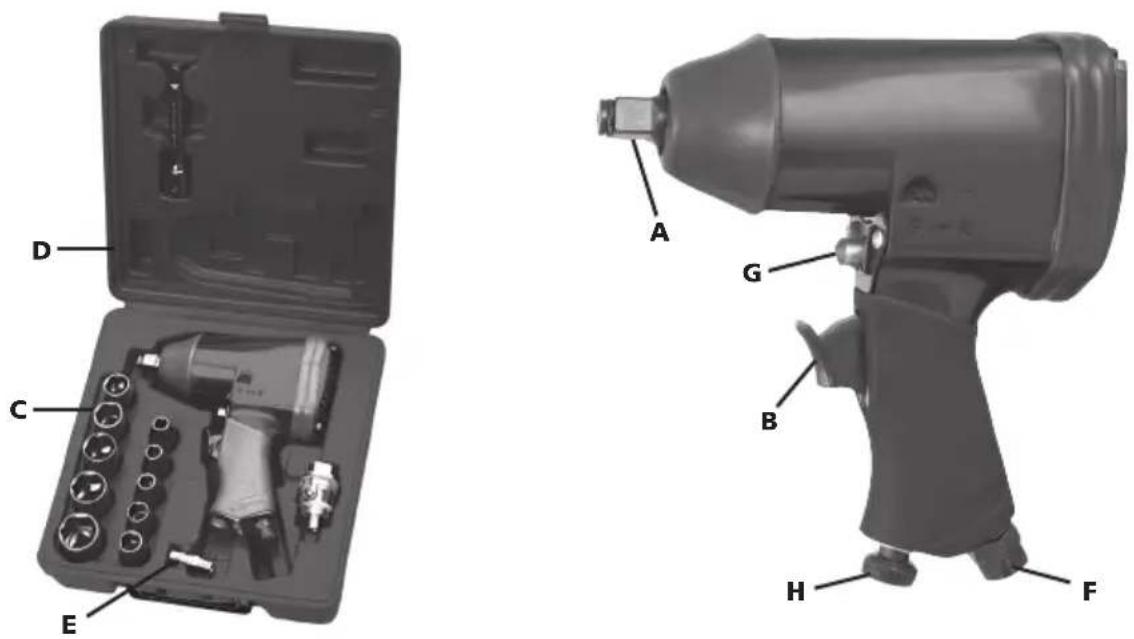

• Før utstyret brukes, bør du påføre noen oljedråper (D) i luftinntakåpningen (F) til trykkluftverktøyet.

• Hvis tilkoblingen (E) allerede er satt sammen på inngangsåpningen (F), kan du ta noen oljedråper (D) på den (E).

• Velg riktig pipenøkkelinnsats (C) fra settet etter behov, og plasser den på ambolten (A).

• Koble lufttilførselsslangen til E.

• Plasser innsatsen over mutteren som skal fjernes eller monteres.

• Sett F/R-knotten (G) posisjon «F» eller «R» (F=Fremover eller R=Revers).

• Juster reguleringsknott H for å kontrollere hastigheten til luftstrømmen.

• Trykk på utløseren (B) for å bruke verktøyet. VEDLIKEHOLD Koble fra luftforsyningen under vedlikehold av verktøyet. Rengjør og tørk lteret i systemet og lufttrykkverktøyets luftinntak regelmessig. Smør hurtigskillekoplinger på systemet slik at det ikke kiler seg fast. Drener vekk kondensen fra luftlteret og kompressoren på daglig basis. Rengjør og smør verktøyet hver gang etter bruk for å unngå rustdannelse og minimere slitasje. Kontroller verktøyet regelmessig etter løse bolter/skruer eller deler. Ved krafttap: reparer verktøyet. Bare opplærte og kvaliserte fagpersoner kan justere eller reparere verktøyet. Dersom verktøyet er utstyrt med en lyddemper, må du passe på at lyddemperen virker som den skal, da en skadet lyddemper må byttes ut. Verktøyet skal vedlikeholdes regelmessig for å minimere utslippet av støy og vibrasjoner som oppstår. Hvis du ikke planlegger å bruke verktøyet i løpet av en lenger tidsperiode må det smøres. Påfør noen små dråper harpiks- og syrefri olje i luftinntaket og la verktøyet gå fritt for et par sekunder. Vedlikehold verktøyet minst én gang i året. TILTENKT BRUK Brukeren eller brukerens arbeidsgiver skal vurdere den bestemte bruken som kan være til stede som følge av hver bruk. Aldri bruk verktøyet for andre bruksområder enn det er tiltenkt for, og som beskrevet i denne håndboken. Skader som en konsekvens av å ikke følge denne håndboken, eller som forårsaket av feilaktig bruk eller reparasjoner, vil aldri dekkes av garantien vår og vi påtar oss intet ansvar for det. Vi forbeholder oss retten om tekniske forbedringer, uten forvarsel. Dette verktøyet er designet som en skiftenøkkel. Tiltenkt bruk inkluderer stramming og løsning av muttere, bolter og gjengeskruer. Ved bruk på andre områder må en risikovurdering tas av arbeidsgiver/bruker. MULIGE FEIL Steng umiddelbart ned utstyret hvis du hører uvanlige lyder, eller hvis kraften plutselig faller. Kontroller trykkluftverktøyet og tilførselssystemet for trykkluften. 98NO Trykkluftverktøy – smøring er utilstrekkelig – slitt verktøy/tilbehør, uegnet for bruk eller defekt Tilførselssystem for trykkluft – kompressortrykk er utilstrekkelig – trykkregulator er ikke satt til riktig trykknivå for verktøyet som brukes. – Det er en lekkasje fra tilkoblingsslangen eller tilkoblingene (tett igjen med teontape eller fugemasse) – lekkasjer i trykkluftssystemet – lter eller smøreapparat er tett – slangen er skvist, punktert eller for lang (trykktap) AVHENDING Avløpsolje MÅ AVHENDES for å ikke forurense miljøet i tråd med gjeldende lover. Garantier blir uttrykkelig opphevet dersom skader oppstår fra slitasje, overbelastning, håndtering eller uegnet bruk av verktøyet. Denne garantien gjelder ikke hvis verktøyet demonteres når det leveres til forhandleren. Denne garantien gjelder utbyttede deler og arbeid i en 12-månedersperiode etter kjøpsdato (et bevis på kjøp som en faktura eller kvittering er nødvendig). Defekter kan fjernes ved å erstatte verktøyet eller reparere det som nødvendig. 99SE MUTTERDRAGARSATS
