G101 - Suktuvas Abac - Nemokama naudojimo instrukcija

Produkto tipas	Pneumatinis smūginis raktas
Prekės ženklas	Abac
Modelis	G101
Kategorija	Smūginis veržliaraktis
Maitinimas	Suslėgtas oras
Rekomenduojamas darbinis slėgis	6,2 bar (90 psi)
Apytiksliai matmenys	250 x 200 x 80 mm
Apytikslis svoris	2,5 kg
Pagrindinės funkcijos	Veržlių, varžtų ir srieginių varžtų prisegimas ir atsegimas
Greičio reguliavimas	Gaidukas ir progresyvaus reguliavimo mygtukas
Sukimosi kryptis	Pirmyn (F) ir atgal (R) per F/R mygtuką
Pridedami priedai	Smūginių antgalių rinkinys
Priežiūra	Reguliarus tepimas, filtro valymas, kondensato išleidimas
Valymas	Išvalyti jungtis ir oro įleidimo angą, po naudojimo išdžiovinti įrankį
Saugumas	Dėvėti pirštines ir apsauginius akinius, nenaudoti sprogioje aplinkoje
Prieinamos atsarginės dalys	Antgaliai, jungtys, tarpinės, duslintuvai
Remonto galimybė	Remontą atlieka tik kvalifikuotas personalas
Garantija	12 mėnesių (dalys ir darbas)
Bendra informacija	148 puslapių instrukcija, prieinama keliomis kalbomis

Dažnai užduodami klausimai - G101 Abac

Kaip teisingai naudoti Abac G101 pneumatinį smūginį raktą?

Prieš naudojimą įlašinkite kelis lašus alyvos į oro įleidimo angą. Užmaukite tinkamą antgalį, prijunkite oro žarną, pasirinkite sukimosi kryptį (F/R) ir nustatykite greitį. Uždėkite antgalį ant veržlės ir paspauskite gaiduką. Tvirtai laikykite įrankį ir įsitikinkite, kad turite stabilią padėtį.

Koks rekomenduojamas suspausto oro slėgis?

Rekomenduojamas slėgis yra 6,2 bar (90 psi). Nepakankamas slėgis sumažina našumą, per didelis slėgis gali sugadinti įrankį.

Kaip sutepti G101 smūginį raktą?

Prieš kiekvieną naudojimą įlašinkite kelis lašus specialios pneumatinio įrankio alyvos į oro įleidimo angą. Jei sumontuota jungtis, pilkite alyvą tiesiai į ją. Po naudojimo lengvai sutepti, kad išvengtumėte rūdžių.

Kokie priedai pateikiami su rinkiniu?

Rinkinyje yra smūginių antgalių rinkinys, pritaikytas šiam įrankiui. Naudokite tik smūginiams raktams skirtus antgalius, niekada nenaudokite rankinių antgalių.

Kaip pakeisti sukimosi kryptį?

Pasukite ant įrankio esantį F/R mygtuką. Padėtis 'F' – veržimui (pirmyn), padėtis 'R' – atveržimui (atgal). Nespauskite mygtuko, kai įrankis veikia.

Ką daryti, jei sumažėja galia?

Pirmiausia patikrinkite oro slėgį ir reguliatoriaus nustatymą. Įsitikinkite, kad filtras ir tepalas nėra užsikimšę. Patikrinkite žarnos būklę (nėra nuotėkio ar suspaudimo). Jei problema išlieka, atiduokite įrankį remontuoti profesionalui.

Kaip valyti ir prižiūrėti smūginį raktą?

Atjunkite oro tiekimą. Sausa šluoste išvalykite filtrą ir oro įleidimo angą. Kasdien išleiskite kondensatą iš kompresoriaus ir filtro. Po kiekvieno naudojimo sutepti įrankį ir reguliariai patikrinti varžtus bei jungtis.

Kokie yra esminiai saugumo reikalavimai?

Dėvėkite pirštines ir apsauginius akinius. Niekada nenukreipkite oro srauto ar įrankio į save ar kitus. Laikykite vaikus ir gyvūnus atokiai. Naudokite įrankį gerai vėdinamoje vietoje. Nenaudokite sprogioje aplinkoje ar šalia degių medžiagų.

Ar galiu naudoti smūginį raktą griovimo darbams?

Ne, šis įrankis nėra skirtas armuoto betono ardymui. Naudokite jį tik srieginių tvirtinimų veržimui / atveržimui. Betonui naudokite tinkamą pneumatinį plaktuką.

Kaip laikyti įrankį po naudojimo?

Atjunkite oro žarną, išvalykite įrankį, sutepti oro įleidimo angą keliais lašais alyvos. Laikykite sausoje ir švarioje vietoje. Jei nenaudosite ilgą laiką, po tepimo paleiskite įrankį tuščiąja eiga keletą sekundžių, kad alyva pasiskirstytų.

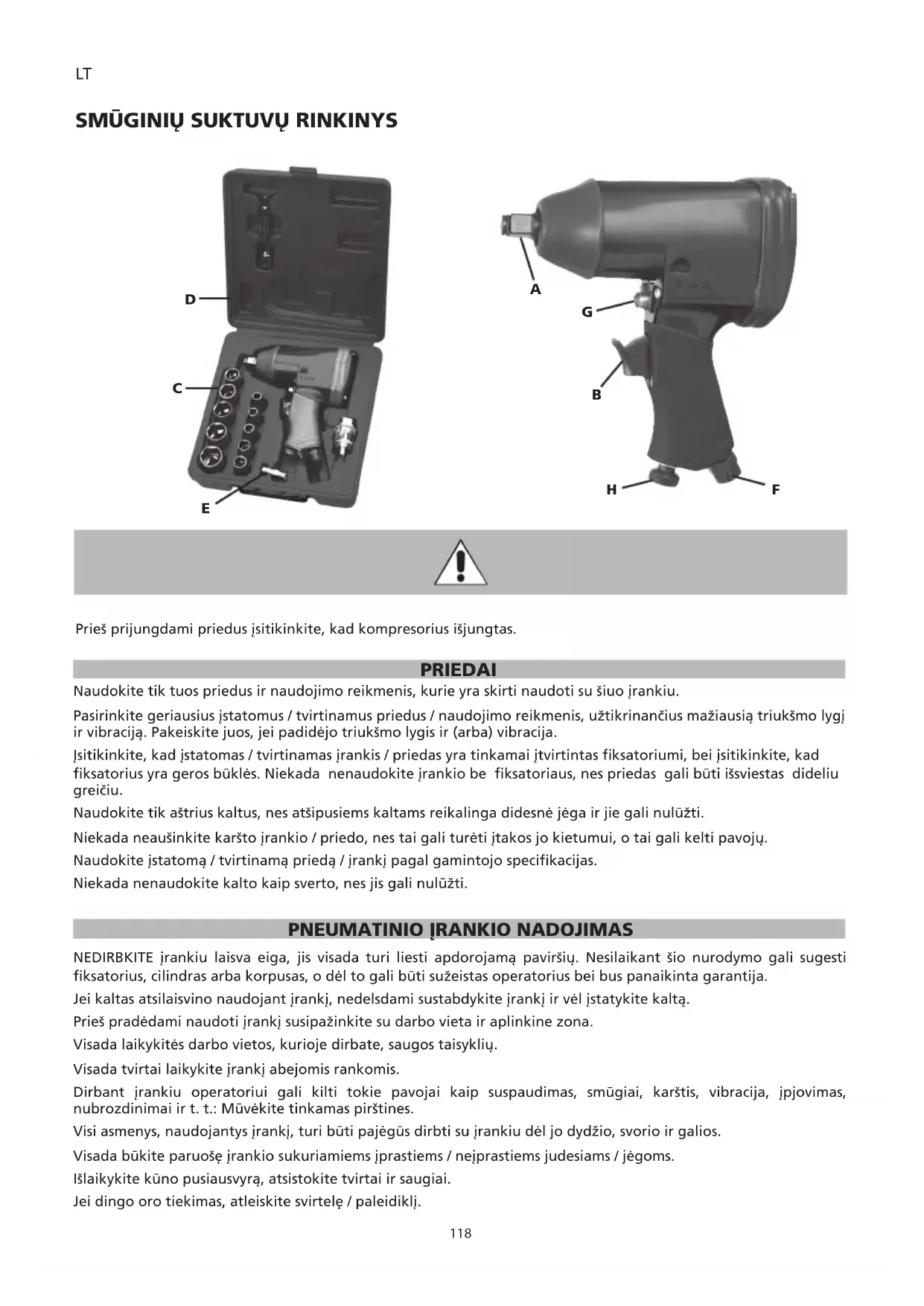

NAUDOJIMO INSTRUKCIJA G101 Abac

LT Smūginių suktuvų rinkinys - Instrukcijos

• Kadangi šis vadovas atitinka tarptautinius standartus, rekomenduojame iš anksto gauti informacijos apie vietines saugos taisykles ir užtikrinti, kad jų būtų laikomasi.
• Suspaustas oras yra potencialiai galingas energijos šaltinis, todėl būkite itin atsargūs naudodami kompresorių arba priedų rinkinį.
• Naudojant suspaustą orą būtina žinoti visas taikytinas taisykles ir jų laikytis.
• Neleiskite, kad neprižiūrimi dirbtų nepatyrę darbuotojai. Užtikrinkite, kad darbo zonoje nebūtų vaikų ir gyvūnų.
• Užimkite stabilią padėtį, kad galėtumėte tinkamai naudoti įrankį, ir tvirtai jį laikykite.
• Atsitiktinis ir netikėtas įrankio pajudėjimas gali kelti rimtą pavojų.
• Nenaudokite įrankių vietose, kuriose yra galimai sprogi aplinka arba kuriose yra dulkių sankaupų, dujų vamzdžių arba elektros linijų.
• Naudokite įrankį tik gerai vėdinamoje aplinkoje.
• Atkreipkite ypatingą dėmesį į apdorojamas medžiagas, kurios gali lengvai užsidegta ar sprogti.
• Atsiminkite, kad dėl trapios apdorojamo ruošinio struktūros ar prastos naudojamų priedų kokybės pavojų gali kelti skrijejančios skeveldros ar nuolaužos.
• Saugokitės galimų kibirkščių ar karštų dalelyčių.
• Įrankiai su besisukančiomis dalimis ir jų priedai gali sugriebti ir jsukti gumuotas arba metalu armuotas piršines. Todėl jas naudodami būkite itin atsargūs.
• Pneumatiniai kūjai netinka armuotam betonui skaldyti.

BENDRIEJI SAUGOS REIKALAVIMAI

• Nenaudokite įrangos be reikiamų apsauginių įtaisų.
• Niekada nelaikykite jrankio už suspausto oro žarnos, kai jj pernešate.
• Neleiskite kitiems žmonėms artintis prie darbo vietos.
• Nenukreipkite oro srauto arba jrankio i save ar i kitus asmenis.
• Visomis priemonėmis venkite tiesioginio kontakto su įrankiu tuoj po naudojimo, nes jo paviršius gali būti labai karštas.
• Nelieskite įrankio judančių dalių, kai jis veikia.
• Jokiu būdu neatidarykite ir neperdirbinėkite įrankio arba jo priedų. Visus taisymo darbus turi atlikti tik išmokyti darbuotojai.
• Jei dirbate su metalu, pasirinkite pjovimo kryptj taip, kad nekiltų pavojus operatoriui ar šalia esantiems asmenims.

KA TURITE DARYTI

• Perskaitykite ir jsisąmoninkite šiame vadove pateikiamą turinį prieš montuodami, eksploatuodami, taisydami, prižiūrėdami šį įrankį ir keisdami jo priedus.
• Reguliuoti arba naudoti šj įrankį turi tik kvalifikuoti ir išmokyti operatoriai.
• Suspaustą orą prijunkite tik kai jranga išjungta.
• Kad įrankis optimaliai veiktų, užtikrinkite, kad žarnų ir jungčių matmenys atitiktų reikalavimus.

LT

• Prieš pradėdami naudoti įrankį patikrinkite jo jungtį ir įsitikinkite, kad suspausto oro žarna nepažeista.
• Prieš prijungdami žarną prie įrankio patikrinkite, ar žarna ir spartaus sujungimo mova yra švarios. Tai atlikite leisdami orui laisvai tekėti per žarną ir spartaus sujungimo movą.
• Prijungiamą priedą pasirinkite ir keiskite pagal vadove pateikiamas instrukcijas, kad išvengtumėte nereikalingo triukšmo.
• Naudokite priedus, kurie tinka atliekamam darbui ir yra suderinami su jrankiu, bei tinkamai juos prijunkite. Patikrinkite, ar jie naudojami pagal instrukcijas ir ar jie teisingai sumontuoti.
• Prieš kiekvieną naudojimą patikrinkite įrankių ir priedų nusidėvėjimo būklę. Jei reikia, pakeiskite juos.
• Kai keičiate įrankį, atliekate priežiūrą ir kai baigiate darbą, atjunkite suspausto oro jungtį.
• Irankj atjunkite tik kai žarnoje NĚRA slėgio, kad išvengtumėte jos nevaldomų judesių.
  • Darbo vieta visada turi būti tvarkinga.
• Prieš dėdami įrankį ant žemės įsitikinkite, kad jis visiškai sustojo.
• Pneumatinj įrankį laikykite sausoje vietoje.
• Visada pasirūpinkite, kad darbo vieta būtų stabili.
• Jtvirtinkite apdorojamą ruošinį spaustuvais arba tvirtinimo įrankiu.
• Naudokite įrankį tik pagal jo numatytąją paskirtį. Gamintojas neprisiima jokios atsakomybės dėl pažeidimų, atsiradusių nesilaikant saugos taisyklių arba netinkamai naudojant įrankį.
• Naudokite tik tuos priedus, kurie yra tinkamai naudojamam jrankiui.
• Suspausto oro kokybė turi būti gera, tai reiškia, kad jis turi būti švarus ir sausas – tai geriausiai užtikrinama naudojant oro filtrą. Mes rekomenduojame naudoti visą FRT bloką (filtras, reguliatorius, tepimo įranga). Tepimo įranga turi būti sureguliuota maždaug 3–6 lašai per minutę. Oro žarnos ilgis tarp tepimo įrangos ir įrankio neturi viršyti 6–8 metrų.
• Pneumatiniai įrankiai, o ypač pneumatiniai kūjai kelia dideles vibracijas. Dėl ilgo naudojimo ir neteisingos padėties gali būti pažeistos rankos, pirštai ir alkūnės. Naudodami gaminį iškart padarykite pertrauką, kai tik pajusite skausmą, dilgčiojimą ar bet kokį kitą nemalonų pojūtį. Jei problema išlieka, prieš tęsdami darbą pasikonsultuokite su gydytoju.

УВАГА:

Prieš prijungdami priedus įsitikinkite, kad kompresorius išjungtas.

PRIEDAI

Naudokite tik tuos priedus ir naudojimo reikmenis, kurie yra skirti naudoti su šiuo įrankiu.

Pasirinkite geriausius jstatomus / tvirtinamus priedus / naudojimo reikmenis, užtikrinančius mažiausią triukšmo lygj ir vibraciją. Pakeiskite juos, jei padidėjo triukšmo lygis ir (arba) vibracija.

Isitikinkite, kad jstatomas / tvirtinamas jrankis / priedas yra tinkamai įtvirtintas fiksatoriumi, bei jsitikinkite, kad fiksatorius yra geros būklės. Niekada nenaudokite įrankio be fiksatoriaus, nes priedas gali būti išsviestas dideliu greičiu.

Naudokite tik aštrius kaltus, nes atšipusiems kaltams reikalinga didesnė jėga ir jie gali nulūžti.

Niekada neaušinkite karšto įrankio / priedo, nes tai gali turėti įtakos jo kietumui, o tai gali kelti pavojų.

Naudokite įstatomą / tvirtinamą priedą / įrankį pagal gamintojo specifikacijas.

Niekada nenaudokite kalto kaip sverto, nes jis gali nulūžti.

PNEUMATINIO IRANKIO NADOJIMAS

NEDIRBKITE jrankiu laisva eiga, jis visada turi liesti apdorojamą paviršių. Nesilaikant šio nurodymo gali sugesti fiksatorius, cilindras arba korpusas, o dėl to gali būti sužeistas operatorius bei bus panaikinta garantija.

Jei kaltas atsilaisvino naudojant įrankį, nedelsdami sustabdykite įrankį ir vėl įstatykite kaltą.

Prieš pradėdami naudoti įrankį susipažinkite su darbo vieta ir aplinkine zona.

Visada laikykitės darbo vietos, kurioje dirbate, saugos taisyklių.

Visada tvirtai laikykite įrankį abejomis rankomis.

Dirbant jrankiu operatoriui gali kilti tokie pavojai kaip suspaudimas, smūgiai, karštis, vibracija, jpjovimas, nubrozdinimai ir t. t.: Mūvėkite tinkamas pirštines.

Visi asmenys, naudojantys įrankį, turi būti pajėgūs dirbti su įrankiu dėl jo dydžio, svorio ir galios.

Visada būkite paruošę įrankio sukuriamiems įprastiems / nejprastiems judesiams / jėgoms.

Išlaikykite kūno pusiausvyra, atsistokite tvirtai ir saugiai.

Jei dingo oro tiekimas, atleiskite svirtelę / paleidiklj.

Naudodami pneumatinj irankj galite justi diskomforta riešuose, rankose, pečiuose, kakle ir kitose kūno dalyse.

Jei jaučiate tokius simptomus kaip nuolatinis ar pasikartojantis diskomfortas, skausmas, tvinkčiojimas, maudimas, dilgčiojimas, užtirpimas, deginimo pojūtis ar sustingimas: neignoruokite šių įspėjamųjų požymių. Nebenaudokite įrankio, pasakykite apie tai savo darbdaviui ir pasikonsultuokite su kvalifikuotu sveikatos specialistu.

• Prieš naudodami įrangą įlašinkite kelis lašus alyvos (D) į pneumatinio įrankio oro įleidimo angą (F).
• Jei jungtis (E) jau prijungta prie ileidimo angos (F), užlašinkite ant jos (E) kelis lašus alyvos (D).
• Iš rinkinio pasirinkite tinkamą smūginę galvutę (C) ir sumontuokite ją ant priekalo (A).
• Prijunkite oro tiekimo žarną prie E.
• Uždėkite galvutę ant veržlės, kurią norite atsukti arba jsukti.
• Pasukite F/R rankenėlę (G) i padėtį „F“ arba „R“ (F = i priekį arba R = atgal).
• Sukdami rankenėlę H reguliuokite oro srauto greitį.
• Norėdami naudoti įrankį, paspauskite gaiduką (B).

PRIEŽIŪRA

Atjunkite oro tiekimą, kai atliekate įrankio priežiūrą.

Reguliariai išvalykite ir išdžiovinkite sistemos filtrą ir pneumatinio įrankio oro įleidimo angą.

Sutepkite visas sistemos spartaus atjungimo movas, kad jos nestrigty.

Kasdien išleiskite kondensatą iš oro filtro ir iš kompresoriaus.

Kad nesusidarytų rūdys ir sumažėtų dévėjimasis, išvalykite ir sutepkite įrankį po kiekvieno naudojimo.

Reguliariai tikrinkite, ar neatsileido jrankio varžtai / sraigtai arba dalys.

Jei sumažėjo galia: atiduokite įrankį taisyti.

Jrankj reguliuoti arba taisyti gali tik išmokyti ir kvalifikuoti techniniai darbuotojai.

Jei įrankyje yra įrengtas slopintuvas, įsitikinkite, kad šis slopintuvas veikia tinkamai, sugadinta slopintuvą reikia pakeisti.

Įrankiui reikia reguliariai atlikti techninę priežiūrą, kad jis skleistų kuo mažiau triukšmo ir vibracijų.

Jei ruošiatės nenaudoti įrankio ilgesnį laiką, jį reikia sutepti. įlašinkite į oro įleidimo angą keletą lašų alyvos, kurios sudėtyje nėra dervų ir rūgščių, ir leiskite įrankiui laisvai veikti keletą sekundžių.

Bent kartą per metus atlikite įrankio techninę priežiūrą.

NAUDOJIMO PASKIRTIS

Naudotojas arba naudotojo darbdavys turi įvertinti konkrečias naudojimo sąlygas, kurios gali susidaryti kiekvieno naudojimo metu.

Niekada nenaudokite jrankio kitaip, nei nustatyta ir paaiškinta šiame vadove.

Gedimams, atsiradusiems nesilaikant šio vadovo nurodymų arba neteisingai naudojant ar taisant įrankį, mūsų garantija niekada nebus taikoma ir mes dėl to neprisiimame atsakomybės. Mes pasiliekame teisę iš anksto nepraneše atlikti techninius patobulinimus.

Šis įrankis yra skirtas naudoti kaip raktas. Naudojimo paskirtis apima veržlių, varžtų ir srieginių varžtų priveržimą ir atlaisvinimą. Naudojant kitaip rizikos įvertinimą turi atlikti darbdavys / naudotojas.

GALIMI GEDIMAI

Iškart išjunkite jrangą, jei išgirdote nejprastą triukšmą arba jei staiga sumažėjo galia. Patikrinkite pneumatinį įrankį ir suspausto oro tiekimo sistemą.

Pneumatinis įrankis

• nepakankamas tepimas
• susidėvėjęs įrankis / priedas, netinkamas naudoti arba sugadintas

Suspausto oro tiekimo sistema

• nepakankamas kompresoriaus slégis
• slégio reguliatoriumi néra nustatytas teisingas slégio lygis, tinkamas naudojamam jrankiui.
• nesandari jungiamoji žarna arba jungtys (naudokite tefloninę juostą arba sandarinimo pastą)
• nuotėkis pneumatinėje sistemoje
• užsikimšęs filtras arba tepimo jrenginys
• suspausta, pradurta arba per ilga žarna (sumažėjęs slėgis)

ŠALINIMAS

Panaudota alyva TURI BÜTI UTILIZUOJAMA taip, kad neterštu aplinkos ir atitiktu taikomus jstatymus.

Jokios garantijos negalioja, jei gedimas atsirado dėl įprasto nusidėvėjimo, perkrovos, įrankiui netinkamo elgesio ar naudojimo. Kad ši garantija būtų taikoma, įrankis turi būti grąžintas pardavėjui neišardytas.

Ši garantija apima dalių keitimą ir darbus 12 mėnesių laikotarpiu nuo pirkimo datos (reikalingas pirkimo įrodymas, pavyzdžiui, sąskaitą arba čekis).

Visi gedimai gali būti pašalinti pakeičiant įrankį arba jį sutaisant, atsižvelgiant į situaciją.
