BEDIENUNGSANLEITUNG G101 Abac

BEDIENUNGS- UND WARTUNGSANLEITUNG 36

Die Bedienungsanleitung und die Etiketten des Geräts aufmerksam durchlesen. Alle Anweisungen lesen und befolgen.

Bediener und Mitarbeiter im Arbeitsbereich MÜSSEN eine Schutzbrille tragen, die das Auge auch an der Seite schützt. Diese Schutzbrille muss den örtlichen Normen und Vorschriften entsprechen.

WICHTIG: Tragen Sie Sicherheitsausrüstung und Schuhe, die für die auszuführende Arbeit geeignet sind. Tragen Sie keine weite Kleidung oder bewegliche Teile, die sich in den beweglichen Teilen des pneumatischen Werkzeugs verfangen können. Lange Haare zusammenbinden.

Persönlichen Gehörschutz tragen, um mögliche Gehörschäden zu vermeiden.

Der Bediener und die anderen Anwesenden müssen einen Schutzhelm tragen, um sich vor Unfällen zu schützen.

Verwenden Sie saubere und bis auf (max.) 6,3 bar geregelte Druckluft

Halten Sie das Werkzeug stets am Griff, wenn Sie es zum Arbeitsplatz tragen. Tragen Sie das Werkzeug nicht am Schlauch. Ziehen Sie nicht am Schlauch, um das Werkzeug zu bewegen.

Verwenden Sie niemals Gasaschen mit Sauerstoff oder anderen Gasen. Explosionsgefahr! Verwenden Sie niemals brennbare Gase oder andere Gase als Energiequelle für dieses Gerät. Sonst könnte es zu Explosionen und schweren Unfällen kommen.

• Da sich dieses Handbuch auf internationale Normen bezieht, empfehlen wir, sich vorher über die örtlichen Sicherheitsbestimmungen zu informieren und diese zu beachten.

• Druckluft ist eine potenziell leistungsstarke Druckluftquelle. Seien Sie daher äußerst vorsichtig, wenn Sie den Kompressor oder das Zubehör verwenden.

• Für die Verwendung von Druckluft müssen die geltenden Vorschriften bekannt sein und eingehalten werden.

• Lassen Sie den unbeaufsichtigten Gebrauch durch nicht erfahrenes Personal nicht zu. Halten Sie Kinder und Tiere vom Arbeitsbereich fern.

• Nehmen Sie eine stabile Position ein, um das Werkzeug richtig zu nutzen, und halten Sie es fest.

• Versehentliche •nicht in explosionsgefährdeten Räumen oder an Orten, an denen sich Staubablagerungen, Gasleitungen oder elektrische Leitungen benden.

• Betreiben Sie das Gerät nur in einer ausreichend belüfteten Umgebung.

• Achten Sie besonders auf verarbeitete Materialien, die leicht entammbar sind oder explosionsgefährdet sind.

• Beachten Sie, dass die schlechte Konsistenz des bearbeiteten Teils oder die schlechte Qualität des verwendeten Zubehörs das gefährliche Auswerfen von Spänen oder Bruchstücken verursachen kann.

• Achten Sie auf mögliche Funken und Bearbeitungsschlacke.

• Werkzeuge mit rotierenden Teilen und deren Zubehör können sich verfangen und gummierte oder metallverstärkte Handschuhe verdrehen. Seien Sie daher besonders vorsichtig, wenn Sie diese verwenden.

• Presslufthammer sind nicht zum Abbruch von Stahlbeton geeignet. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Verwenden Sie das Gerät nicht ohne die erforderlichen Sicherheitsvorrichtungen.

• Halten Sie das Gerät niemals am Druckluftschlauch fest, wenn Sie es tragen.

• Lassen Sie andere Personen nicht den Arbeitsbereich betreten.

• Richten Sie den Luftstrahl oder das Werkzeug nicht in Ihre Richtung oder auf Dritte.

• Vermeiden Sie auf jeden Fall den direkten Kontakt mit dem Werkzeug, da dessen Oberäche sehr heiß sein kann.

• Berühren Sie während des Betriebs nicht die beweglichen Teile des Geräts.

• Öffnen oder modizieren Sie das Werkzeug oder das Zubehör in keiner Weise. Reparaturen dürfen nur von geschultem Personal durchgeführt werden.

• Wenn Sie mit Metall arbeiten, achten Sie darauf, dass das Schneiden keine Gefahr für den Bediener oder andere umstehende Personen darstellt.

• Lesen und verstehen Sie den Inhalt dieses Handbuchs, bevor Sie Zubehör für dieses Werkzeug installieren, bedienen, reparieren, warten oder austauschen.

• Das Werkzeug darf nur von qualiziertem und geschultem Personal installiert, eingestellt oder verwendet werden.

19• Schließen Sie die Druckluft nur bei ausgeschaltetem Gerät an.

• Um eine optimale Leistung des Werkzeugs zu erzielen, stellen Sie sicher, dass Schlauch- und Anschlussgröße den Anforderungen entsprechen.

• Überprüfen Sie vor Inbetriebnahme des Werkzeugs dessen Anschluss und stellen Sie sicher, dass der Druckluftschlauch nicht beschädigt ist.

• Bevor Sie den Schlauch an das Werkzeug anschließen, überprüfen Sie bitte, ob der Schlauch und die Schnellkupplung sauber sind. Lassen Sie dazu die Luft ungehindert durch den Schlauch und die Schnellkupplung laufen.

• Wählen und ersetzen Sie das eingesetzte Zubehör gemäß den Anweisungen im Handbuch, um unnötige Geräusche zu vermeiden.

• Verwenden Sie für die Anwendung geeignetes und dem Gerät entsprechendes Zubehör und schließen Sie es ordnungsgemäß an. Stellen Sie sicher, dass sie gemäß den Anweisungen verwendet werden und korrekt installiert sind.

• Überprüfen Sie vor jedem Gebrauch den Verschleißstatus der Werkzeuge und des Zubehörs. Ersetzen Sie sie bei Bedarf.

• Beim Werkzeugwechsel, bei Wartungsarbeiten und nach Beendigung der Arbeiten den Druckluftanschluss trennen.

• Trennen Sie das Werkzeug nur, wenn der Schlauch NICHT unter Druck steht, um eine unkontrollierte Bewegung zu vermeiden.

• Halten Sie den Arbeitsbereich sauber.

• Stellen Sie sicher, dass das Werkzeug zum kompletten Stillstand gekommen ist, bevor Sie es auf den Boden legen

• Lagern Sie das pneumatische Werkzeug sauber und trocken

• Stellen Sie immer sicher, dass der Arbeitsplatz stabil ist.

• Halten Sie das Werkstück mit einer Klemme oder einem Befestigungswerkzeug fest.

• Verwenden Sie das Werkzeug nur für die dafür ausgelegte Anwendung. Der Hersteller lehnt jede Haftung für Schäden ab, die durch Nichtbeachtung von Sicherheitsbestimmungen oder durch den Missbrauch von Werkzeugen entstehen.

• Verwenden Sie nur Zubehör, das für das verwendete Werkzeug geeignet ist.

• Die Qualität der Druckluft muss gut sein, das heißt sauber, trocken und dies wird am besten durch einen Luftlter sichergestellt. Wir empfehlen die Verwendung einer kompletten FRL-Einheit (Filter, Regler, Schmierstoffgeber). Der Öler muss auf ca. 3 bis 6 Tropfen pro Minute eingestellt werden. Der Luftschlauch zwischen Öler und Werkzeug sollte niemals länger als 6 bis 8 Meter sein.

• Pneumatische Werkzeuge und insbesondere Degradierungshämmer erzeugen Schwingungen. Ein längerer Gebrauch und eine falsche Haltung können zu Schäden an Händen, Fingern und Ellbogen führen. Unterbrechen Sie die Anwendung sofort, sobald Sie Schmerzen, Kribbeln oder andere Beschwerden verspüren. Sollte das Problem weiterhin bestehen, suchen Sie einen Arzt auf, bevor Sie mit der Arbeit fortfahren.

Stellen Sie vor dem Anschließen des Zubehörs sicher, dass der Kompressor ausgeschaltet ist. ZUBEHÖR Verwenden Sie nur Zubehör und Verbrauchsmaterialien, die für die Verwendung mit diesem Werkzeug vorgesehen sind. Wählen Sie das bestmögliche eingesetzte/montierte Zubehör/Verbrauchsmaterial für den geringstmöglichen Geräuschpegel und die geringstmöglichen Schwingungen. Ersetzen Sie es bei erhöhtem Geräuschpegel und/oder Schwingungen. Stellen Sie sicher, dass das eingesetzte/montierte Werkzeug/Zubehör ordnungsgemäß von der Halterung gehalten wird, und stellen Sie sicher, dass sich die Halterung in gutem Zustand bendet. Verwenden Sie das Werkzeug niemals ohne Halterung, da dies zu Hochgeschwindigkeitsprojektilen führen kann. Verwenden Sie nur scharfe Meißel, da stumpfe Meißel übermäßigen Druck erfordern und brechen können. Kühlen Sie niemals ein heißes Werkzeug/Zubehör ab, da dies die Härte beeinussen und gefährliche Situationen verursachen kann. Verwenden Sie das eingesetzte/montierte Zubehör/Werkzeug gemäß den Angaben des Herstellers. Verwenden Sie niemals einen Meißel als Hebel, da dies zu Bremsung führen kann.

VERWENDUNG EINES DRUCKLUFTWERKZEUGS

Betreiben Sie das Werkzeug NICHT frei. Es muss immer in Kontakt mit der Arbeitsäche sein. Andernfalls kann es zum Ausfall von Halterungen, Zylindern oder Gehäusen kommen, was zu Verletzungen des Bedieners und zum Erlöschen der Garantie führen kann. Wenn sich ein Meißel während des Gebrauchs aus der Halterung löst, stoppen Sie das Werkzeug sofort und setzen den Meißel erneut ein. Vergewissern Sie sich vor der Verwendung des Werkzeugs, dass Sie mit dem Arbeitsplatz und der Umgebung vertraut sind. Befolgen Sie immer die Sicherheitsvorschriften für den Arbeitsbereich, in dem Sie arbeiten. Halten Sie das Werkzeug immer mit beiden Händen fest. Während des Betriebs des Werkzeugs kann der Bediener Quetschgefahren, Stößen, Hitze, Vibrationen, Schnitten, Abschürfungen usw. ausgesetzt sein: Geeignete Handschuhe tragen.

76DE Jede Person, die mit dem Werkzeug umgeht, muss in der Lage sein, mit Größe, Gewicht und Leistung des Werkzeugs umzugehen. Seien Sie immer auf normale/abnormale Bewegungen/Kräfte vorbereitet, die vom Werkzeug erzeugt werden. Halten Sie Ihren Körper im Gleichgewicht, stehen Sie sicher auf Ihren Füße sicher. Bei Unterbrechung der Luftzufuhr den Hebel/Abzug loslassen. Bei der Verwendung eines Elektrowerkzeugs können sich Ihre Hände, Arme, Schultern, der Nacken und andere Körperteile unwohl fühlen. Wenn Sie Symptome wie anhaltende oder wiederkehrende Beschwerden, Schmerzen, Pochen, Schmerzen, Kribbeln, Taubheitsgefühl, Brennen oder Steifheit bemerken: Ignorieren Sie diese Warnzeichen nicht. Stellen Sie die Verwendung des Werkzeugs ein, informieren Sie Ihren Arbeitgeber und wenden Sie sich an einen qualizierten Arzt.

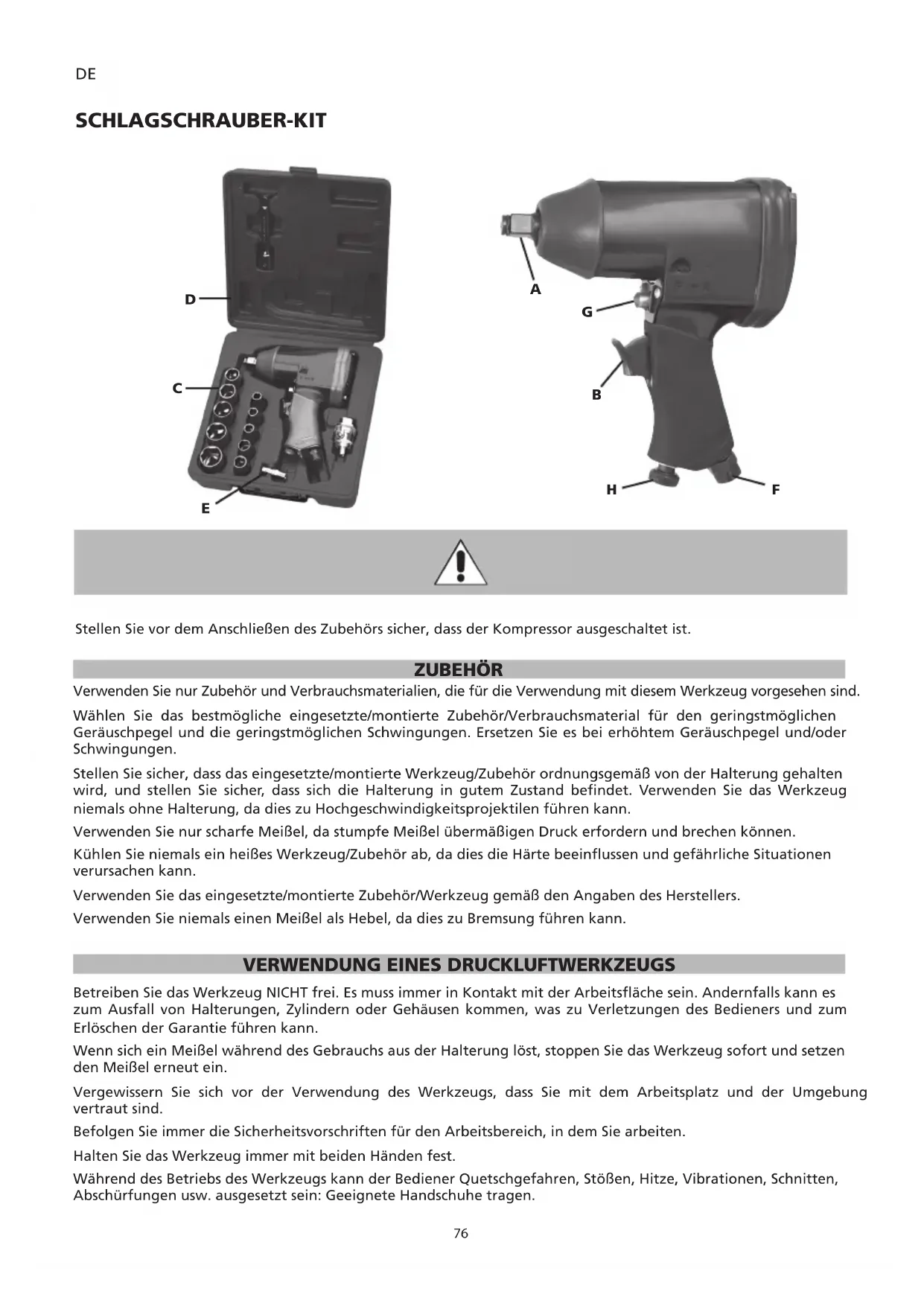

VERWENDUNG DES SCHLAGSCHRAUBERS

• Vor Inbetriebnahme des Geräts einige Öltropfen (D) in die Lufteinlassöffnung (F) des Druckluftwerkzeugs geben.

• Falls Anschluss (E) bereits auf der Einlassöffnung (F) montiert ist, einige Öltropfen (D) darauf (E) geben.

• Wählen Sie die richtige Stecknuss (C) nach Bedarf aus dem Kit und montieren Sie diese auf die Aufnahme (A).

• Schließen Sie den Luftzufuhrschlauch an E an.

• Platzieren Sie die Stecknuss über der Mutter, die zu entfernen oder zu installieren ist.

• Drehen Sie den F/R Knopf (G) auf die Position “F” oder “R” (F=Vorwärts oder R=Rückwärts).

• Stellen Sie den Regelknopf H ein, um die Geschwindigkeit des Luftstroms zu steuern.

• Drücken Sie den Abzug (B) für die Verwendung des Werkzeugs. WARTUNG Trennen Sie die Luftversorgung während der Wartung des Werkzeugs. Reinigen und trocknen Sie den Filter im System und die Lufteinlassöffnung des Druckluftwerkzeugs regelmäßig. Fetten Sie alle Schnellkupplungen am System ein, um ein Verklemmen zu vermeiden. Lassen Sie täglich Kondenswasser aus dem Luftlter und dem Kompressor ab. Reinigen und schmieren Sie das Werkzeug nach jedem Gebrauch, um Rostbildung zu vermeiden und den Verschleiß zu minimieren. Überprüfen Sie das Werkzeug regelmäßig auf lose Bolzen/Schrauben oder Teile. Bei Stromausfall: Lassen Sie das Werkzeug reparieren. Nur geschulte und qualizierte Techniker dürfen das Werkzeug einstellen oder reparieren. Wenn das Werkzeug mit einem Schalldämpfer ausgestattet ist, stellen Sie sicher, dass dieser Schalldämpfer ordnungsgemäß funktioniert. Ein beschädigter Schalldämpfer muss ersetzt werden. Das Werkzeug sollte regelmäßig gewartet werden, um die Geräuschemission und auftretende Vibrationen zu minimieren. Wenn Sie das Werkzeug längere Zeit nicht benutzen, muss es geölt werden. Bitte füllen Sie ein paar Tropfen Harz und säurefreies Öl in den Lufteinlass und lassen Sie das Werkzeug einige Sekunden lang laufen. Warten Sie das Werkzeug mindestens einmal jährlich. VERWENDUNGSZWECK Der Benutzer oder der Arbeitgeber des Benutzers muss die spezische Verwendung bewerten, die als Ergebnis jeder Verwendung vorliegen kann. Verwenden Sie das Werkzeug niemals anders als in diesem Handbuch beschrieben. Schäden, die durch Nichtbeachtung dieses Handbuchs oder durch unsachgemäßen Gebrauch oder unsachgemäße 77DE Reparaturen verursacht wurden, werden niemals von unserer Garantie abgedeckt und wir übernehmen keine Verantwortung dafür. Technische Verbesserungen behalten wir uns ohne vorherige Ankündigung vor. Dieses Werkzeug ist als Schlagschrauber ausgelegt. Die bestimmungsgemäße Verwendung umfasst das Anziehen und Lösen von Muttern, Bolzen und Gewindeschrauben. Bei anderweitiger Verwendung muss eine Risikobeurteilung durch den Arbeitgeber/Benutzer vorgenommen werden.

Schalten Sie das Gerät sofort aus, wenn Sie ungewöhnliche Geräusche hören oder ein plötzlicher Stromausfall auftritt. Überprüfen Sie das pneumatische Werkzeug und das Druckluftversorgungssystem. Pneumatisches Werkzeug - Die Schmierung ist unzureichend - abgenutztes Werkzeug/Zubehör, nicht für den Gebrauch geeignet oder fehlerhaft Druckluftversorgungssystem - Kompressordruck ist nicht ausreichend - Druckregler nicht auf das richtige Druckniveau eingestellt, passend zum verwendeten Werkzeug. - am Verbindungsschlauch oder an den Anschlüssen ist eine Undichtigkeit aufgetreten (Teonband oder Dichtungsmasse verwenden) - Leckstellen im pneumatischen System - Filter oder Schmierstoffgeber verstopft - Schlauch ist gequetscht, durchstochen oder zu lang (Druckverlust) ENTSORGUNG Altöl MUSS so ENTSORGT werden, dass die Umwelt nicht verschmutzt wird und es den geltenden Gesetzen entspricht. Für Schäden, die durch regelmäßigen Verschleiß, Überlastung, Handhabung oder Verwendung entstehen, die für das Werkzeug nicht geeignet sind, wird ausdrücklich die Garantie verworfen. Damit diese Garantie in Kraft tritt, darf das Werkzeug bei der Rücksendung an Ihren Händler nicht zerlegt werden. Diese Garantie deckt ersetzte Teile und Arbeitszeit für einen Zeitraum von 12 Monaten ab Kaufdatum ab (ein Kaufnachweis wie Rechnung oder Quittung ist erforderlich). Jeder Defekt kann durch Ersetzen oder Reparieren des Werkzeugs behoben werden. 78ES
