NÁVOD K OBSLUZE G101 Abac

Pozorně si přečtěte návod a štítky na nástroji. Přečtěte si a dodržujte všechny pokyny.

Operátor a pověření pracovníci v daném pracovním prostoru MUSÍ mít nasazeny ochranné brýle s boční ochranou. Tyto brýle musí být ve shodě s normami a s místními předpisy.

DŮLEŽITÉ: Používejte bezpečnostní pomůcky aobuv vhodnou pro práci, která má být provedena. Nenoste volný oděv, ani oděv spohyblivými částmi, které by se mohly zachytit do pohybujících se dílů pneumatického nářadí. Dlouhé vlasy si stáhněte dozadu.

Nasaďte si chrániče sluchu na ochranu proti hluku a zabránění možnému poškození sluchu.

Operátor a přítomné osoby musí mít nasazenou ochrannou přilbu kvůli ochraně před případnými úrazy.

Nářadí přenášejte na pracoviště vždy za rukojeť. Nenoste nářadí za trubku. Nepřesouvejte nářadí tahem za trubku.

Nikdy nepoužívejte tlakové láhve s kyslíkem nebo jinými plyny, protože by mohlo dojít k výbuchu. Nikdy nepoužívejte hořlavé nebo jiné reakční plyny jako zdroj energie pro tento nástroj. Mohlo by dojít k výbuchu a vážnému úrazu.

• Vzhledem ktomu, že tento návod odkazuje na mezinárodní normy, doporučujeme, abyste si před zahájením jakékoli práce obstarali informace omístních bezpečnostních předpisech azajistili, aby byly dodržovány.

• Stlačený vzduch je potenciálně výkonným zdrojem energie, takže když používáte kompresor nebo sadu příslušenství, pracujte svelkou opatrností.

• Použití stlačeného vzduchu vyžaduje znalost adodržování všech platných předpisů.

• Nedovolte použití nářadí neodborným personálem. Držte děti azvířata mimo pracovní prostor.

• Zaujměte stabilní polohu, abyste nářadí pevně uchopili asprávně použili.

• Náhodné aneočekávané pohyby nářadí mohou představovat vážné nebezpečí.

• Nepoužívejte nářadí vprostorách spotenciálně výbušnou atmosférou ani vmístech, kde jsou usazeniny prachu, plynové vedení nebo elektrické vedení.

• Nářadí používejte jedině vdostatečně větraném prostředí.

• Zvláštní pozornost věnujte zpracovávaným materiálům, které jsou vysoce hořlavé nebo potenciálně výbušné.

• Mějte na paměti, že nedobrá konzistence obráběného kusu nebo šp atná kvalita používaného příslušenství může způsobit vznik nebezpečných odletujících třísek nebo úlomků.

• Dávejte pozor na případné jiskry aobráběcí strusku.

• Nářadí s rotujícími díly a jejich příslušenství může být zachytit a zkroutit pogumované i kovem vyztužené rukavice. Proto buďte nanejvýš opatrní, když je používáte.

• Pneumatická kladiva nejsou vhodná pro demolici železobetonu.

OBECNÉ BEZPEČNOSTNÍ PŘEDPISY

• Nepoužívejte nářadí bez požadovaných bezpečnostních prvků.

• Při přenášení nikdy nedržte nářadí za hadici se stlačeným vzduchem.

• Nedovolujte, aby se kpracovišti přiblížili jiní lidé.

• Nemiřte proudem vzduchu ani nářadím ani na sebe, ani na jinou osobu.

• Vždy se vyvarujte přímého kontaktu snářadím bezprostředně po jeho použití, protože jeho povrch může být velmi horký.

• Během provozu se nedotýkejte pohyblivých částí nářadí.

• Neotevírejte ani nijak neupravujte nářadí ani jeho příslušenství. Veškeré opravy smí provádět pouze vyškolený personál.

• Pokud pracujete skovem, veďte vždy řez tak, aby nepředstavoval nebezpečí pro obsluhu ani osoby, které se vyskytují vblízkosti.

• Před instalací, použitím, opravou, údržbou nebo změnou příslušenství tohoto nářadí si nejdříve prostudujte tento návod tak, abyste rozuměli jeho obsahu.

• Nářadí smí instalovat, nastavovat nebo používat pouze kvalikovaní avyškolení pracovníci.

• Stlačený vzduch připojujte jen tehdy, když je nářadí vypnuté.

• Pro optimální výkon nářadí je potřeba zajistit vhodnou velikost hadice apřipojovacích dílů.

39• Před zapnutím nejdříve zkontrolujte připojení. Zajistěte, aby hadice se stlačeným vzduchem nebyla poškozená.

• Před připojením hadice knářadí zkontrolujte, že hadice arychlospojka jsou čisté. Dělá se to tak, že necháte vzduch volně protékat hadicí arychlospojkou.

• Vyberte, popř. vyměňte příslušné příslušenství podle pokynů uvedených v tomto návodu, abyste předešli zbytečnému hluku.

• Používejte příslušenství, které je vhodné pro nářadí ipro zamýšlený účel, ařádně je ksobě připojte. Zkontrolujte, zda je spojení provedeno vsouladu spokyny vnávodu aže příslušenství je nainstalované správně.

• Před každým použitím zkontrolujte stav opotřebení nářadí ipříslušenství. Pokud je třeba, proveďte potřebnou výměnu.

• Vpřípadě výměny nářadí či nástroje, při údržbě apo ukončení práce odpojte přípojku stlačeného vzduchu.

• Nářadí odpojujte jen tehdy, když hadice není pod tlakem, aby se zamezilo jejímu nekontrolovanému pohybu.

• Udržujte na pracovišti pořádek ačistotu.

• Před položením na zem se ujistěte, že se nářadí zcela zastavilo.

• Pneumatické nářadí se musí udržovat včistotě amusí se ukládat na suchém místě.

• Vždy se ujistěte, že místo, kde se nářadí má použít, je stabilní.

• Obrobek upevněte svěrkou nebo upevňovacím přípravkem.

• Nářadí používejte zásadně vsouladu sjeho určeným použitím. Výrobce se zříká jakékoli odpovědnosti za škody vzniklé nedodržením bezpečnostních předpisů nebo chybným použitím nářadí.

• Používejte jedině příslušenství, které je pro dané nářadí vhodné.

• Kvalita stlačeného vzduchu musí být dobrá, což znamená, že vzduch musí být čistý asuchý; toto se dá nejlépe zajistit vzduchovým ltrem. Doporučujeme používat kompletní jednotku FRL, tj. ltr, regulátor a maznici. Maznice musí být nastavená na přibližně 3 až 6kapek za minutu. Vzduchová hadice mezi maznicí anářadím by neměla být delší než 6 až 8metrů.

• Pneumatické nářadí a demoliční kladiva zvláště jsou zdrojem vibrací. Dlouhodobé používání tohoto druhu nářadí a nesprávné držení těla mohou způsobit poškození rukou, prstů a loktů. Jakmile pocítíte jakoukoli bolest, pokud budete mít pocit brnění nebo jiný problém, okamžitě zastavte práci. Pokud problém přetrvává, vyhledejte lékařskou pomoc, teprve potom se kpráci vraťte.

• Nemierte prúdom vzduchu ani náradím na seba ani na iné osoby.

• Pri výmene náradia, úkonoch údržby adokončení práce odpojte pripojenie tlakového vzduchu.

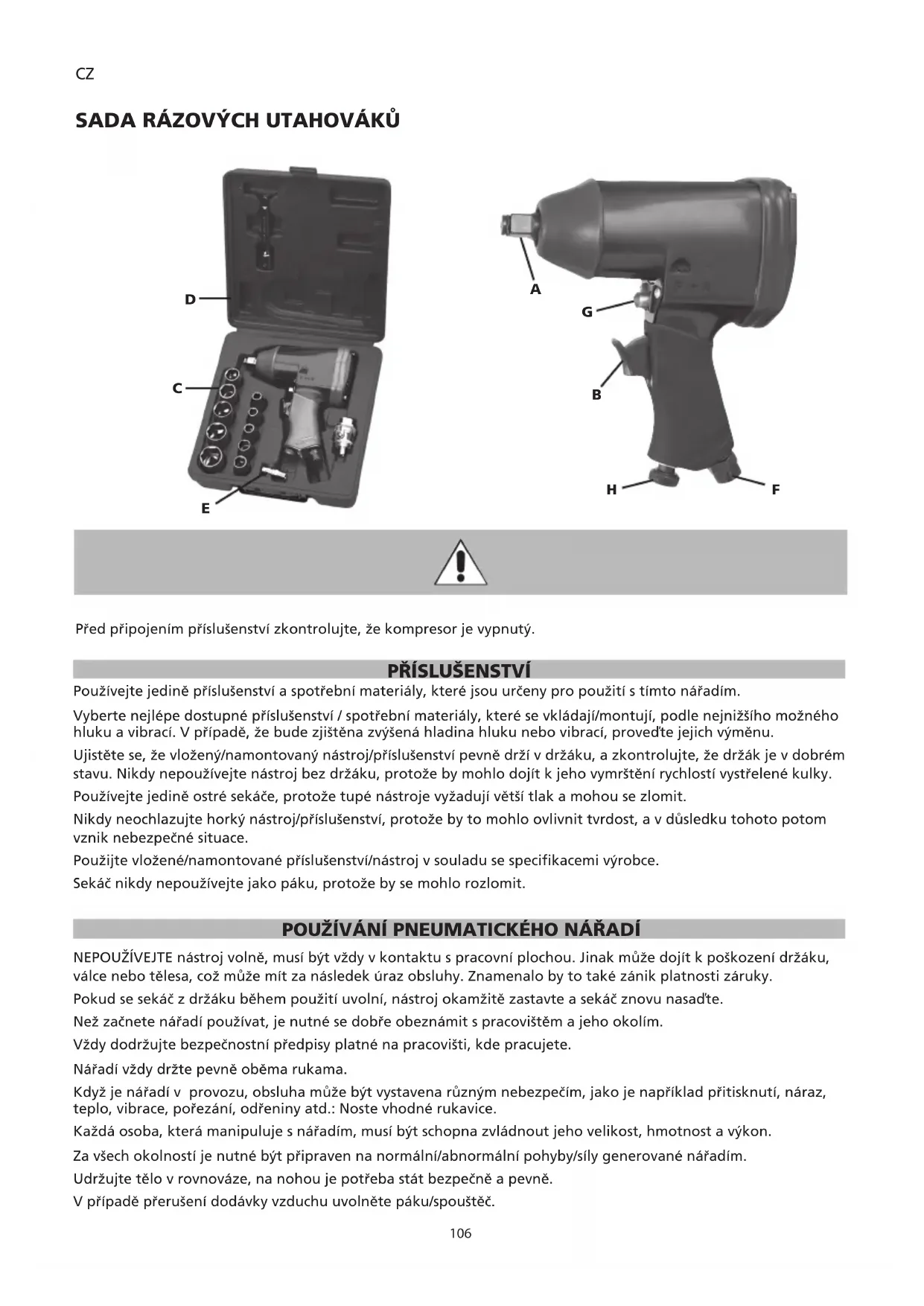

Před připojením příslušenství zkontrolujte, že kompresor je vypnutý.

Používejte jedině příslušenství aspotřební materiály, které jsou určeny pro použití stímto nářadím. Vyberte nejlépe dostupné příslušenství/ spotřební materiály, které se vkládají/montují, podle nejnižšího možného hluku avibrací. Vpřípadě, že bude zjištěna zvýšená hladina hluku nebo vibrací, proveďte jejich výměnu. Ujistěte se, že vložený/namontovaný nástroj/příslušenství pevně drží vdržáku, azkontrolujte, že držák je vdobrém stavu. Nikdy nepoužívejte nástroj bez držáku, protože by mohlo dojít kjeho vymrštění rychlostí vystřelené kulky. Používejte jedině ostré sekáče, protože tupé nástroje vyžadují větší tlak amohou se zlomit. Nikdy neochlazujte horký nástroj/příslušenství, protože by to mohlo ovlivnit tvrdost, avdůsledku tohoto potom vznik nebezpečné situace. Použijte vložené/namontované příslušenství/nástroj vsouladu se specikacemi výrobce. Sekáč nikdy nepoužívejte jako páku, protože by se mohlo rozlomit. POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ NEPOUŽÍVEJTE nástroj volně, musí být vždy vkontaktu spracovní plochou. Jinak může dojít kpoškození držáku, válce nebo tělesa, což může mít za následek úraz obsluhy. Znamenalo by to také zánik platnosti záruky. Pokud se sekáč zdržáku během použití uvolní, nástroj okamžitě zastavte asekáč znovu nasaďte. Než začnete nářadí používat, je nutné se dobře obeznámit spracovištěm ajeho okolím. Vždy dodržujte bezpečnostní předpisy platné na pracovišti, kde pracujete. Nářadí vždy držte pevně oběma rukama. Když je nářadí v provozu, obsluha může být vystavena různým nebezpečím, jako je například přitisknutí, náraz, teplo, vibrace, pořezání, odřeniny atd.: Noste vhodné rukavice. Každá osoba, která manipuluje snářadím, musí být schopna zvládnout jeho velikost, hmotnost avýkon. Za všech okolností je nutné být připraven na normální/abnormální pohyby/síly generované nářadím. Udržujte tělo vrovnováze, na nohou je potřeba stát bezpečně apevně. Vpřípadě přerušení dodávky vzduchu uvolněte páku/spouštěč.

106CZ Když pracujete selektrickým nářadím, můžete pocítit nepohodlí vrukou, pažích, ramenou, krku adalších částech těla. Jestliže se uvás vyskytnou příznaky, jako je například přetrvávající nebo opakující se nepohodlí, bolest, pulzující bolest, bodavá bolest, pocit brnění, znecitlivění, pocit pálení nebo ztuhlost: Tyto varovné příznaky neignorujte. Přestaňte nářadí používat, informujte otěchto příznacích zaměstnavatele. POUŽÍVÁNÍ RÁZOVÉHO UTAHOVÁKU

• Než zapnete pneumatické nářadí, kápněte několik kapek oleje (D) do otvoru přívodu vzduchu (F) pneumatického nářadí.

• Je-li již připojení (E) namontováno na vstupním otvoru (F), kápněte na ně (E) několik kapek (D).

• Zvolte ze sady správnou rázovou objímku (C) anamontujte ji na kovadlinku (A).

• Připojte kE hadici přívodu vzduchu.

• Při montáži nebo demontáži nastavte objímku nad matici.

• Otočte knoík F/R (G) do polohy „F“ nebo „R“ (F = vpřed nebo R = zpět).

• Nastavte knoík regulátoru H pro ovládání rychlosti průtoku vzduchu.

• Pro použití nářadí stiskněte spoušť (B). ÚDRŽBA Během údržby nářadí musí být přívod dodávky vzduchu odpojený. Pravidelně vyčistěte aosušte ltr vsystému dodávky vzduchu iotvor přívodu vzduchu do pneumatického nářadí. Promažte rychlospojku, abyste zamezili zadření. Každý den vypouštějte kondenzát ze vzduchového ltru azkompresoru. Abyste zamezili vzniku koroze a minimalizovali opotřebení, je nutné čistit a mazat nářadí pokaždé, když jej přestanete používat. Pravidelně kontrolujte, zda nedošlo kuvolnění šroubů nebo dílů. Vpřípadě, že dojde kvýpadku výkonu: nechte nářadí opravit. Nastavování aopravy nářadí mohou provádět jedině řádně kvalikovaní avyškolení technici. V případě, že nářadí je vybaveno tlumičem, kontrolujte, že tlumič funguje správně. Poškozený tlumič je nutné vyměnit za nový. Nářadí je nutné pravidelně udržovat, aby emise hluku avýskyt vibrací byly co nejmenší. Pokud nářadí nebude delší dobu vprovozu, je potřeba ho naolejovat. Do přívodu vzduchu kápněte několik kapek pryskyřice aoleje, který neobsahuje kyseliny, anechte nářadí několik vteřin běžet. Údržbu nářadí je nutné provést alespoň jedenkrát za rok.

Uživatel nebo zaměstnavatel uživatele je povinen vyhodnocovat způsob použití nářadí imožné důsledky vyplývající zkonkrétního způsobu použití nářadí. Nářadí nikdy nepoužívejte jiným způsobem, než jak je pro něj specikováno ajak je vysvětleno vtomto návodu. Na škody vzniklé vdůsledku nedodržení pokynů vtomto návodu nebo škody způsobené nesprávným použitím nebo nesprávnými opravami se záruka nevztahuje amy za ně neneseme žádnou odpovědnost. Vyhrazujeme si právo provést technická zlepšení bez předchozího upozornění. Toto nářadí je konstruováno jako utahovák. Kurčenému použití patří utahování apovolování matic, čepů ašroubů. Pokud má být použito k jinému účelu, je nutné, aby uživatel/zaměstnavatel provedl vyhodnocení rizik s tímto spojených. 107CZ

V případě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak isystém dodávky stlačeného vzduchu. Pneumatické nářadí - mazání je nedostatečné; - opotřebené nářadí/příslušenství, nevhodné pro dané použití nebo je pokažené. Systém dodávky stlačeného vzduchu - tlak vzduchu kompresoru je nedostatečný; - regulátor tlaku není nastaven na správnou úroveň tlaku, vhodnou pro nářadí, skterým se pracuje; - vhadici nebo ve spojovacím prvku je netěsnost (použijte teonovou pásku nebo těsnicí pastu); - vpneumatickém systému jsou netěsnosti; - ltr nebo maznice jsou zanesené; - hadice je zmáčknutá, propíchnutá nebo příliš dlouhá (ztráta tlaku). LIKVIDACE OLEJ Z VÝFUKU MUSÍ BÝT ZLIKVIDOVÁN TAK, ABY NEDOŠLO KE ZNEČIŠTĚNÍ PROSTŘEDÍ a v souladu spříslušnými zákonnými předpisy. Záruka poskytovaná výrobcem se nevztahuje na poškození vzniklá vdůsledku běžného opotřebení, přetížení, nebo manipulace či použití, které není pro toto nářadí vhodné. Aby záruka platila, nářadí vrácené prodejci nesmí být rozebrané. Záruka pokrývá výměnu dílů apráci stímto spojenou po dobu 12měsíců od data nákupu (vyžaduje se doklad onákupu, například faktura nebo pokladní stvrzenka). Veškeré závady se řeší výměnou nářadí nebo jeho opravou. 108PL
