| Typ výrobku | Pneumatický rázový utahovák (šroubovák) |
| Značka | Abac |
| Model | G-150 |
| Kategorie | Pneumatický šroubovák |
| Napájení | Stlačený vzduch |
| Směr otáčení | Obrácený (vpřed/vzad) pomocí tlačítka F/R |
| Hlavní funkce | Utahování a povolování závitových spojovacích prvků a malých šroubů |
| Včetně příslušenství | Sada ráčnového klíče s rázovými nástavci |
| Určené použití | Montáž/utahování nebo demontáž/povolování závitových prvků |
| Mazání | Několik kapek oleje do vstupu vzduchu před použitím |
| Pravidelná údržba | Čištění vzduchového filtru, denní vypouštění kondenzátu z kompresoru, mazání po každém použití |
| Roční údržba | Alespoň jednou ročně |
| Záruka | 12 měsíců od data nákupu (díly a práce) |
| Bezpečnost | Používejte rukavice, nepoužívejte ve výbušném prostředí, nesměřujte vzduch na sebe |
| Opravy | Pouze řádně vyškoleným a kvalifikovaným personálem |
| Možné závady | Nedostatečné mazání, příliš nízký tlak vzduchu, ucpaný filtr |
| Likvidace | Nevylévejte olej z výfuku do životního prostředí |
Často kladené otázky - G-150 Abac
Dotazy uživatelů ohledně G-150 Abac
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod G-150 - Abac a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. G-150 značky Abac.
NÁVOD K OBSLUZE G-150 Abac
CZ Sada rohatkových utahováků - Návod
SK Súprava račňového klůča - Návod
- Vzhledem k tomu, že tento návod odkazuje na mezinárodní normy, doporučujeme, abyste si před zahájením jakékoli práce obstarali informace o místních bezpečnostních předpisech a zajistili, aby byly dodržovány.
- Stlačený vzduch je potenciálně výkonným zdrojem energie, także když používáte kompresor nebo sadu příslušenství, pracujte s velkou opatrností.
- Použití stlačeného vzduchu vyžaduje znalost a dodržování všech platných předpisů.
- Nedovolte použití nářadí neodborným personálem. Držte děti a zvířata mimo pracovní prostor.
- Zaujměte stabilní polohu, abyste nářadí pevně uchopili a správně použili.
- Náhodné a neočekávané pohyby nářadí mohou představovat vážné nebezpečí.
- Nepoužívejte nářadí v prostorách s potenciálně výbušnou atmosférou ani v místech, kde jsou usazeniny prachu, plynové vedení nebo elektrické vedení.
- Nářadí používejte jedině v dostatečně větraném prostředí.
- Zvláštní pozornost věnujte zpracovávaným materiálům, které jsou vysoce hořlavé nebo potenciálně výbušné.
- Mějte na paměti, že nedobrá konzistence obráběného kusu nebo šp atná kvalita používaného příslušenství může způsobit vznik nebezpečných odletujících třísek nebo úlomků.
- Dávejte pozor na případné jiskry a obráběcí strusku.
- Nářadí s rotujícími díly a jejich příslušenství může být zachytit a zkroutit pogumované i kovem vyztužené rukavice. Proto bud’te nanejvýš opatrní, když je používáte.
- Pneumatická kladiva nejsou vhodná pro demolici železobetonu.
OBECNÉ BEZPEČNOSTNÍ PŘEDPISY
- Nepoužívejte nářadí bez požadovaných bezpečnostních prvků.
- Při přenášení nikdy nedržte nářadí za hadici se stlačeným vzduchem.
- Nedovolujte, aby se k pracovišti přiblížili jiní lidé.
- Nemířte proudem vzduchu ani nářadím ani na sebe, ani na jinou osobu.
- Vždy se vyvarujte přímého kontaktu s nářadím bezprostředně po jeho použití, protože jeho povrch může být velmi horký.
- Během provozu se nedotýkejte pohyblivých částí nářadí.
- Neotevírejte ani nijak neupravujte nářadí ani jeho příslušenství. Veškeré opravy smí provádět pouze vyškolený personál.
- Pokud pracujete s kovem, vedte vždy řez tak, aby nepředstavoval nebezpečí pro obsluhu ani osoby, které se vyskytují v blízkosti.
CO DĚLAT
- Před instalací, použitím, opravou, údržbou nebo změnou příslušenství tohoto nářadí si nejdříve prostudujte tento návod tak, abyste rozuměli jeho obsahu.
- Nářadí smí instalovat, nastavovat nebo používat pouze kvalifikovaní a vyškolení pracovníci.
- Stlačený vzduch připojujte jen tehdy, když je nářadí vypnuté.
- Pro optimální výkon nářadí je potřeba zajistit vhodnou velikost hadice a připojovacích dílů.
CZ
- Před zapnutím nejdříve zkontrolujte připojení. Zajistěte, aby hadice se stlačeným vzduchem nebyla poškozená.
- Před připojením hadice k nářadí zkontrolujte, že hadice a rychlospojka jsou čisté. Dělá se to tak, že necháte vzduch volně protékat hadicí a rychlospojkou.
- Vyberte, popř. vyměňte příslušné příslušenství podle pokynů uvedených v tomto návodu, abyste předešli zbytečnému hluku.
- Používejte příslušenství, které je vhodné pro nářadí i pro zamýšlený účel, a řádně je k sobě připojte. Zkontrolujte, zda je spojení provedeno v souladu s pokyny v návodu a že příslušenství je nainstalované správně.
- Před každým použitím zkontrolujte stav opotrebení nářadí i příslušenství. Pokud je třeba, proved'te potřebnou výměnu.
- V případě výměny nářadí či nástroje, pří údržbě a po ukončení práce odpojte přípojku stlačeného vzduchu.
- Nářadí odpojujte jen tehdy, když hadice není pod tlakem, aby se zamezilo jejímu nekontrolovanému pohybu.
- Udržujte na pracovišti pořádek a čistotu.
- Před položením na zem se ujistěte, že se nářadí zcela zastavilo.
- Pneumatické nářadí se musí udržovat v čistotě a musí se ukládat na suchém místě.
- Vždy se ujistěte, že místo, kde se nářadí má použít, je stabilní.
- Obrobek upevněte svěrkou nebo upevňovacím přípravkem.
- Nářadí používejte zásadně v souladu s jeho určeným použitím. Výrobce se zříká jakékoli odpovědnosti za škody vzniklé nedodržením bezpečnostních předpisů nebo chybným použitím nářadí.
- Používejte jedině příslušenství, které je pro dané nářadí vhodné.
- Kvalita stlačeného vzduchu musí být dobrá, což znamená, že vzduch musí být čistý a suchý; toto se dá nejlépe zajistit vzduchovým filtrem. Doporučujeme používat kompletní jednotku FRL, tj. filtr, regulátor a maznici. Maznice musí být nastavená na přibližně 3 až 6 kapek za minutu. Vzduchová hadice mezi maznicí a nářadím by neměla být delší než 6 až 8 metrů.
- Pneumatické nářadí a demoliční kladiva zvláště jsou zdrojem vibrací. Dlouhodobé používání tohoto druhu nářadí a nesprávné držení těla mohou způsobit poškození rukou, prstů a loktů. Jakmile pocítíte jakoukoli bolest, pokud budete mít pocit brnění nebo jiný problém, okamžitě zastavte práci. Pokud problém přetrvává, vyhledejte lékařskou pomoc, teprve potom se k práci vraťte.
UWAGA:
Před připojením příslušenství zkontrolujte, že kompresor je vypnutý.
PŘÍSLUŠENSTVÍ
Používejte jedině příslušenství a spotřební materiály, které jsou určeny pro použití s tímto nářadím.
Vyberte nejlépe dostupné příslušenství / spotřební materiály, které se vkládají/montují, podle nejnižšího možného hluku a vibrací. V případě, že bude zjištěna zvýšená hladina hluku nebo vibrací, provedte jejich výměnu.
Ujistěte se, že vložený/namontovaný nástroj/příslušenství pevně drží v držáku, a zkontrolujte, že držák je v dobrém stavu. Nikdy nepoužívejte nástroj bez držáku, protože by mohlo dojít k jeho vymrštění rychlostí vystřelené kulky.
Používejte jedině ostré sekáče, protože tupé nástroje vyžadují větší tlak a mohou se zlomit.
Nikdy neochlazujte horký nástroj/příslušenství, protože by to mohlo ovlivnit tvrdost, a v důsledku tohoto potom vznik nebezpečné situace.
Použijte vložené/namontované příslušenství/nástroj v souladu se specifikacemi výrobce.
Sekáč nikdy nepoužívejte jako páku, protože by se mohlo rozlomit.
POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ
NEPOUŽÍVEJTE nástroj volně, musí být vždy v kontaktu s pracovní plochou. Jinak může dojít k poškození držáku, válce nebo tělesa, což může mít za následek úraz obsluhy. Znamenalo by to také zánik platnosti záruky.
Pokud se sekáč z držáku během použití uvolní, nástroj okamžitě zastavte a sekáč znovu nasadte.
Než začnete nářadí používat, je nutné se dobře obeznámit s pracovištěm a jeho okolím.
Vždy dodržujte bezpečnostní předpisy platné na pracovišti, kde pracujete.
Nářadí vždy držte pevně oběma rukama.
Když je nářadí v provozu, obsluha může být vystavena různým nebezpečím, jako je například přitisknutí, náraz, teplo, vibrace, pořezání, odřeniny atd.: Noste vhodné rukavice.
Každá osoba, která manipuluje s nářadím, musí být schopna zvládnout jeho velikost, hmotnost a výkon.
Za všech okolností je nutné být připraven na normální/abnormální pohyby/síly generované nářadím.
Udržujte tělo v rovnováze, na nohou je potřeba stát bezpečně a pevně.
V případě přerušení dodávky vzduchu uvolněte páku/spouštěč.
Když pracujete s elektrickým nářadím, můžete pocítit nepohodlí v rukou, pažích, ramenou, krku a dalších částech těla.
Jestliže se u vás vyskytnou příznaky, jako je například přetrvávající nebo opakující se nepohodlí, bolest, pulzující bolest, bodavá bolest, pocit brnění, znecitlivění, pocit pálení nebo ztuhlost: Tyto varovné příznaky neignorujte.
Přestaňte nářadí používat, informujte o těchto příznacích zaměstnavatele.
POUŽÍVÁNÍ ROHATKOVÉHO UTAHOVÁKU

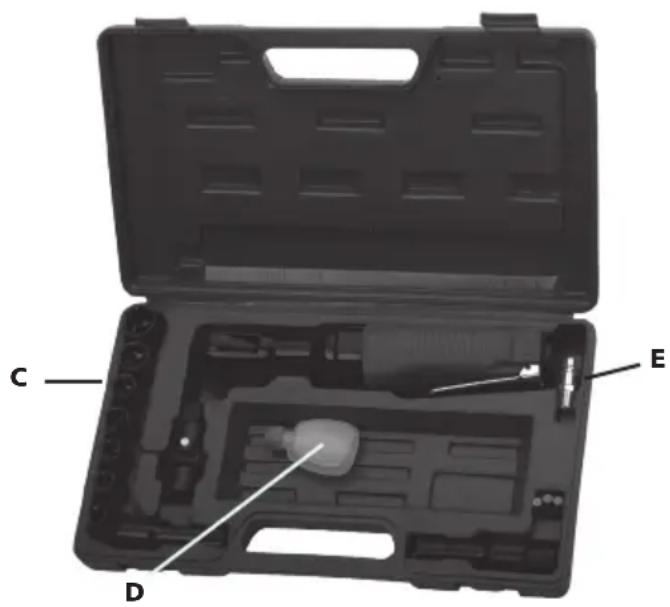

Než zapnete pneumatické nářadí, kápněte několik kapek oleje (D) do otvoru přívodu vzduchu (F) pneumatického nářadí.
Je-li již připojení (E) namontováno na vstupním otvoru (F), kápněte na ně (E) několik kapek (D).
Připojte k E hadici přívodu vzduchu.

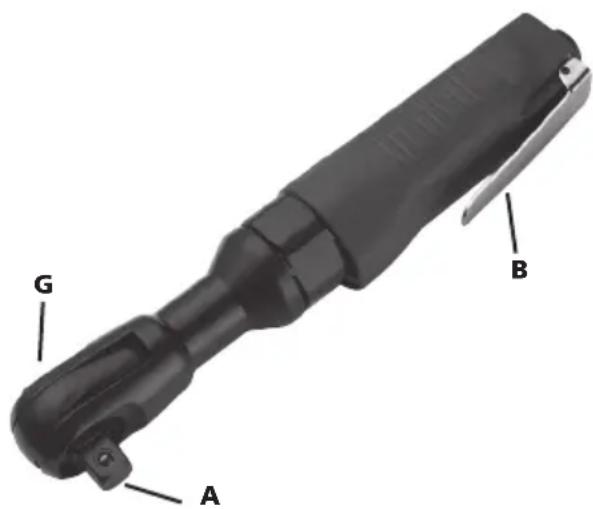

Otočte knoflík F/R (G) proti směru hodinových ručiček do polohy „F“ (F = vpřed nebo utáhnout).
Otočte knoflík F/R (G) ve směru hodinových ručiček do polohy „R“ (R = zpět nebo povolit).
Pro použití nářadí stiskněte spoušť (B).
ÚDRŽBA
Během údržby nářadí musí být přívod dodávky vzduchu odpojený.
Pravidelně vyčistěte a osušte filtr v systému dodávky vzduchu i otvor přívodu vzduchu do pneumatického nářadí.
Promažte rychlospojku, abyste zamezili zadření.
Každý den vypouštějte kondenzát ze vzduchového filtru a z kompresoru.
Abyste zamezili vzniku koroze a minimalizovali opotřebení, je nutné čistit a mazat nářadí pokaždé, když jej přestanete používat.
Pravidelně kontrolujte, zda nedošlo k uvolnění šroubů nebo dílů.
V případě, že dojde k výpadku výkonu: nechte nářadí opravit.
Nastavování a opravy nářadí mohou provádět jedině řádně kvalifikovaní a vyškolení technici.
V případě, že nářadí je vybaveno tlumičem, kontrolujte, že tlumič funguje správně. Poškozený tlumič je nutné vyměnit za nový.
Nářadí je nutné pravidelně udržovat, aby emise hluku a výskyt vibrací byly co nejmenší.
Pokud nářadí nebude delší dobu v provozu, je potřeba ho naolejovat. Do přívodu vzduchu kápněte několik kapek pryskyřice a oleje, který neobsahuje kyseliny, a nechte nářadí několik vteřin běžet.
Údržbu nářadí je nutné provést alespoň jedenkrát za rok.
URČENÉ POUŽITÍ
Uživatel nebo zaměstnavatel uživatele je povinen vyhodnocovat způsob použití nářadí i možné důsledky vyplývající z konkrétního způsobu použití nářadí.
Nářadí nikdy nepoužívejte jiným způsobem, než jak je pro něj specifikováno a jak je vysvětleno v tomto návodu.
Na škody vzniklé v důsledku nedodržení pokynů v tomto návodu nebo škody způsobené nesprávným použitím nebo nesprávnými opravami se záruka nevztahuje a my za ně neneseme žádnou odpovědnost. Vyhrazujeme si právo provést technická zlepšení bez předchozího upozornění.
Toto nářadí je konstruováno jako utahovák. K určenému použití patří montáž/utahování nebo demontáž/povolování závitových
spojovacích prvků a/nebo malých čepů. Pokud má být použito k jinému účelu, je nutné, aby uživatel/zaměstnavatel provedl vyhodnocení rizik s tímto spojených.
ŘEŠENÍ PROBLÉMŮ
V případě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak i systém dodávky stlačeného vzduchu.
Pneumatické nářadí
- mazání je nedostatečné;
- opotřebené nářadí/příslušenství, nevhodné pro dané použití nebo je pokažené.
Systém dodávky stlačeného vzduchu
- tlak vzduchu kompresoru je nedostatečný;
- regulátor tlaku není nastaven na správnou úroveň tlaku, vhodnou pro nářadí, s kterým se pracuje;
- v hadici nebo ve spojovacím prvku je netěsnost (použijte teflonovou pásku nebo těsnicí pastu);
- v pneumatickém systému jsou netěsnosti;
- filtr nebo maznice jsou zanesené;
- hadice je zmáčknutá, propíchnutá nebo příliš dlouhá (ztráta tlaku).
LIKVIDACE
OLEJ Z VÝFUKU MUSÍ BÝT ZLIKVIDOVÁN TAK, ABY NEDOŠLO KE ZNEČIŠTĚNÍ PROSTŘEDÍ a v souladu s příslušnými zákonnými předpisy.
Záruka poskytovaná výrobcem se nevztahuje na poškození vzniklá v důsledku běžného opotřebení, přetížení, nebo manipulace či použití, které není pro toto nářadí vhodné. Aby záruka platila, nářadí vrácené prodejci nesmí být rozebrané.
Záruka pokrývá výměnu dílů a práci s tímto spojenou po dobu 12 měsíců od data nákupu (vyžaduje se doklad o nákupu, například faktura nebo pokladní stvrzenka).
Veškeré závady se řeší výměnou nářadí nebo jeho opravou.
KLUCZ Z GRZECHOTKA — ZESTAW
Vždy držte náradie pevne oboma rukami.
Vždy bud'te pripravení zvládnut' obvyklé/neobvyklé pohyby/sily vyvolané náradím.
Otočte gombík F/R (G) do polohy „R“ (R = spätný chod alebo Uvolnit).
Aby ste zabránili tvorbe hrdze a minimalizovali opotrebovanie, po každom použití vyčistite a namažte náradie.
