РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G101 Abac

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ОБСЛУЖИВАНИЮ

BRG РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА

Внимательно прочитайте инструкцию и этикетки на инструменте. Прочитайте и выполняйте все инструкции.

Оператор или работающие поблизости люди ДОЛЖНЫ надевать защитные очки с боковыми экранами. Эти защитные очки должны соответствовать местным нормам и правилам.

ВАЖНО! Носите защитное снаряжение и обувь, соответствующие условиям выполняемой работы. Не носите свободную одежду, так как движущиеся части пневматических инструментов могут зацепить ее. Подвязывайте длинные волосы.

Надевайте шумозащитные наушники, чтобы не допустить повреждения органов слуха

Оператор и присутствующие поблизости люди должны надевать защитный шлем, чтобы обезопасить себя от несчастных случаев.

Используйте чистый и отрегулированный до 6,3 бар сжатый воздух (макс.)

Всегда подносите инструмент к рабочей поверхности, удерживая его за рукоятку. Не переносите инструмент за шланг. Не натягивайте шланг для перемещения инструмента.

Никогда не используйте баллоны с кислородом или же другими газами, так как это может привести к взрыву. Никогда не используйте горючие газы или же другие реактивные газы в качестве источника энергии для данного инструмента. Это может стать причиной взрыва и серьезных несчастных случаев.

• В настоящем руководстве имеются ссылки на международные стандарты, поэтому рекомендуется предварительно получить информацию о местных правилах безопасности и убедиться в том, что они соблюдаются.

• Сжатый воздух является потенциально мощным источником энергии, поэтому будьте предельно осторожны при использовании компрессора или комплекта насадок.

• Использование сжатого воздуха требует специальных знаний и соблюдения действующих норм.

• Не допускайте использования оборудования неопытным персоналом без присмотра квалифицированных сотрудников. Не допускайте детей и животных в рабочую зону.

• Займите устойчивое положение и крепко держите инструмент, чтобы уверенно им пользоваться.

• Самопроизвольное или неожиданное перемещение инструмента сопряжено с серьезной опасностью.

• Не пользуйтесь инструментами в помещениях с потенциально взрывоопасной средой или в местах скопления пыли, рядом с газовыми трубопроводами и электрическими кабельными трассами.

• Работайте инструментом только в хорошо проветриваемом месте.

• Обратите особое внимание на легко воспламеняющиеся обрабатываемые материалы, а также на вероятность их взрыва.

• Помните, что недостаточная прочность обрабатываемой детали или низкое качество используемой насадки может привести к опасному разлету стружки или осколков.

• Будьте осторожны в отношении искр и шлака, образующихся при механической обработке.

• Инструменты с вращающимися деталями и их насадки могут запутаться в резиновых или армированных металлом перчатках и закрутить их. Поэтому соблюдайте особую осторожность при использовании таких инструментов.

• Пневматические молотки непригодны для разрушения железобетона.

GENERAL SAFETY REGULATIONS

• Не используйте оборудование без необходимых защитных устройств.

• При переноске инструмента ни в коем случае не держите его за пневматический шланг.

• Не позволяйте посторонним приближаться к рабочей зоне.

• Не направляйте воздушную струю или инструмент на себя или на кого-либо.

• Ни в коем случае не прикасайтесь к инструменту сразу после его использования, так как поверхность такого инструмента может быть очень горячей.

• Не прикасайтесь к движущимся частям оборудования во время его работы.

• Не вскрывайте и не модифицируйте каким-либо образом инструмент или его насадки. Любой ремонт должен выполняться только обученным персоналом.

• При работе с металлом выбирайте направление резки так, чтобы исключить опасность для оператора и окружающих.

• Прочитайте и осмыслите содержание настоящего руководства, прежде чем приступать к установке, эксплуатации, ремонту, техническому обслуживанию или замене насадок этого инструмента.

• К установке, настройке и использованию этого инструмента допускаются только квалифицированные и обученные операторы.

• Подсоединяйте сжатый воздух только при выключенном оборудовании.

51• Чтобы обеспечить оптимальную работу инструмента, убедитесь в том, что размер шланга и соединения соответствуют требованиям.

• Перед запуском инструмента проверьте его подсоединение и убедитесь в том, что пневматический шланг не

• Перед подсоединением шланга к инструменту проверьте чистоту шланга и быстроразъемного соединения. Для этого пропустите воздух через шланг и быстроразъемное соединение.

• Выберите и замените подсоединенную насадку в соответствии с инструкциями, приведенными в руководстве, чтобы избежать ненужного шума.

• Используйте насадки, пригодные для данных условий применения и совместимые с устройством. Подсоединяйте насадки надлежащим образом. Убедитесь в том, что они используются в соответствии с инструкциями и корректно установлены.

• Проверяйте степень износа инструментов и насадок перед каждым использованием. При необходимости заменяйте их.

• При замене инструмента, во время технического обслуживания и по окончании работ отсоединяйте сжатый

• Отсоединяйте инструмент только в том случае, если шланг НЕ находится под давлением, чтобы избежать неконтролируемого перемещения шланга.

• Содержите рабочую зону в чистоте.

• Прежде чем положить инструмент на землю, убедитесь в том, что он полностью остановлен.

• Храните пневматический инструмент в чистом сухом месте.

• Обязательно убедитесь в устойчивости рабочей станции.

• Надежно фиксируйте заготовку с помощью зажима или крепежного приспособления.

• Используйте инструмент только по его прямому назначению. Изготовитель не несет никакой ответственности за ущерб, возникший в результате несоблюдения правил безопасности или неправильного использования инструмента.

• Используйте только принадлежности, совместимые с используемым инструментом.

• Качество сжатого воздуха должно быть достаточно высоким (то есть воздух должен быть чистым и сухим), лучше всего обеспечить это с помощью воздушного фильтра. Рекомендуется использовать комплектный блок FRL (фильтр, регулятор, масленка). Масленка должна быть отрегулирована на подачу примерно от 3 до 6 капель в минуту. Длина воздушного шланга между масленкой и инструментом ни в коем случае не должна превышать 6–8 метров.

• Для пневматического инструмента, особенно отбойных молотков, характерна вибрация. Длительное использование и ненадлежащая рабочая поза могут привести к повреждению рук, пальцев и локтей. Как только почувствуете боль, покалывание или любое другое нарушение, немедленно прекратите работу с изделием. Если нарушение не исчезает, обратитесь к врачу, прежде чем возобновить работу.

Перед подсоединением насадок убедитесь в том, что компрессор выключен.

Используйте только те насадки и расходные материалы, которые предназначены для использования с этим инструментом. Выберите наиболее приемлемые вставные или навесные насадки или расходные материалы для сведения к минимуму уровня шума и вибрации. При повышенном уровне шума и (или) вибрации заменяйте рабочие орудия. Убедитесь в том, что вставная или навесная насадка прочно удерживается фиксатором, а также в том, что фиксатор находится в хорошем состоянии. Ни в коем случае не используйте инструмент без фиксатора, так как это может вызвать разлет предметов с высокой скоростью. Пользуйтесь только острым долотом, поскольку тупое долото требует чрезмерного нажима и может разрушиться. Ни в коем случае не охлаждайте нагретые инструменты и насадки, так как это может привести к снижению их твердости, что опасно. Используйте вставные или навесные насадки, а также инструменты согласно указаниям изготовителя. Ни в коем случае не используйте долото как рычаг: это может привести к его разрушению. ИСПОЛЬЗОВАНИЕ ПНЕВМАТИЧЕСКОГО ИНСТРУМЕНТА НЕ ВКЛЮЧАЙТЕ инструмент на весу: он всегда должен быть прижат к рабочей поверхности. Невыполнение этого требования может привести к поломке фиксатора, цилиндра или корпуса, травмированию оператора и аннулированию гарантии. Если долото отсоединилось от фиксатора во время работы, немедленно прекратите работу и вставьте долото на

Прежде чем приступить к использованию инструмента, ознакомьтесь с рабочим местом и окружающим пространством. Всегда соблюдайте правила техники безопасности, действующие в той зоне, в которой вы работаете. Всегда крепко держите инструмент обеими руками. Во время работы с инструментом оператор может подвергаться таким факторам опасности, как сдавливание, удары, высокая температура, вибрация, порезы, ссадины и т. п., – носите защитные перчатки.

124RU Человек, работающий с инструментом, должен быть в состоянии обращаться с изделием такого размера, массы и мощности. Будьте постоянно готовы к нормальным и аномальным перемещениям и усилиям, создаваемым инструментом. Поддерживайте равновесие тела, твердо и уверенно стоя на ногах. В случае прерывания подачи воздуха отпустите рычаг или пусковую кнопку. При использовании механизированного инструмента человек может испытывать дискомфорт в кистях, предплечьях, плечах, шее и других частях тела. Если вы испытываете такие симптомы, как постоянный или повторяющийся дискомфорт, боль, пульсация, ломота, покалывание, онемение, ощущение жжения или скованность, – не игнорируйте эти предостерегающие признаки. Прекратите использование инструмента, сообщите своему работодателю и проконсультируйтесь с квалифицированным медицинским работником. ИСПОЛЬЗОВАНИЕ УДАРНОГО ГАЙКОВЕРТА

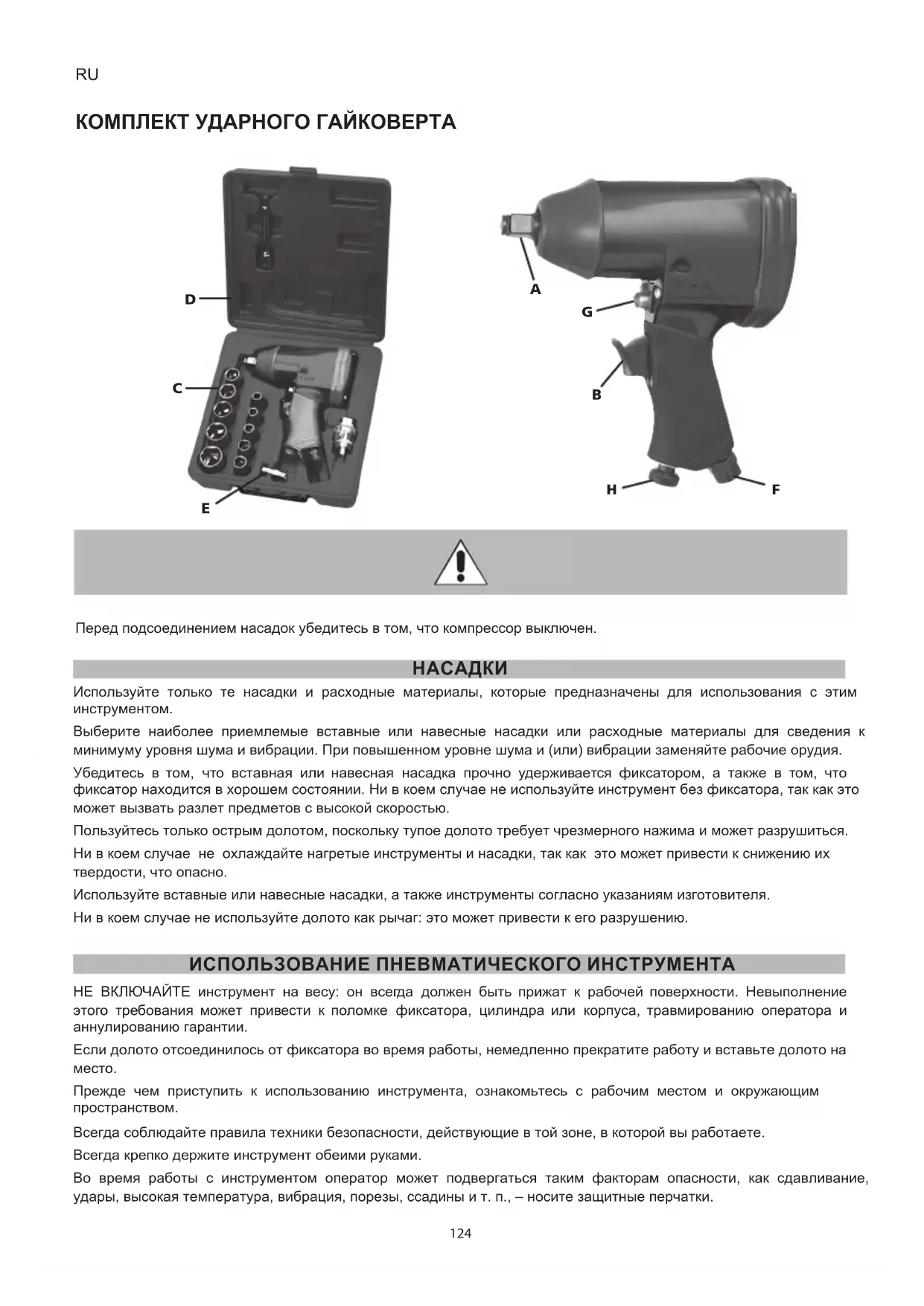

• Перед эксплуатацией оборудования введите несколько капель масла (D) во впускное воздушное отверстие (F) пневматического инструмента.

• Если соединение (E) уже монтировано на впускном отверстии (F), введите несколько капель масла (D) в него (E).

• Выберите соответствующую ударную головку (C) из комплекта, по необходимости, и монтируйте ее на посадочный квадрат (A).

• Подсоедините шланг подачи воздуха к E.

• Разместите головку на удаляемую или устанавливаемую гайку.

• Поверните ручку F/R (G) в положение “F” или “R” (F=Вперед или R=Назад).

• Отрегулируйте ручку регулятора H для контроля скорости воздушного потока.

• Нажмите на курок (B) для использования инструмента. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Перекрывайте подачу воздуха на время технического обслуживания инструмента. Регулярно очищайте и просушивайте фильтр системы и впускное воздушное отверстие пневматического инструмента. Смазывайте быстроразъемные муфты системы, чтобы предотвратить заклинивание. Ежедневно сливайте конденсат из воздушного фильтра и из компрессора. Чтобы избежать образования ржавчины и свести к минимуму износ, очищайте и смазывайте инструмент после каждого цикла использования. Регулярно проверяйте инструмент на наличие ослабленных болтов (винтов) или деталей. При снижении мощности: отремонтируйте инструмент. К настройке и ремонту инструмента допускаются только обученные и квалифицированные технические специалисты. Если инструмент оснащен глушителем, следите за его исправностью. Поврежденный глушитель необходимо

Инструмент следует регулярно обслуживать, чтобы свести к минимуму уровень шума и возникающую вибрацию. Если предполагается длительный период бездействия инструмента, смажьте его. Введите несколько капель смолы и бескислотного масла во входное воздушное отверстие и включите инструмент в режиме холостого хода на несколько секунд. Выполняйте техническое обслуживание инструмента не реже одного раза в год. ПРЕДНАЗНАЧЕНИЕ Пользователь или работодатель пользователя должен оценить условия эксплуатации, характерные для конкретной 125RU области применения изделия. Ни в коем случае не используйте инструмент иначе, чем по его прямому назначению и в соответствии с приведенным в настоящем руководстве описанием. На повреждения, вызванные несоблюдением требований настоящего руководства, ненадлежащим использованием или несоответствующим ремонтом, ни при каких обстоятельствах не будет распространяться гарантия, а наша компания снимает с себя всяческую ответственность за любые последствия таких действий. Компания оставляет за собой право на техническое усовершенствование продукции без предварительного уведомления. Данный инструмент разработан как гайковерт. Предусмотренное применение включает затяжку и ослабление гаек, болтов и резьбовых винтов. Если изделие используется иначе, работодателю/пользователю следует выполнить оценку риска. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ Немедленно выключите оборудование при возникновении постороннего шума или при резком падении мощности. Проверьте пневматический инструмент и систему подачи сжатого воздуха. Пневматический инструмент - Недостаточное смазывание - Изношенность, непригодность для использования или неисправность инструмента/насадки Система подачи сжатого воздуха - Недостаточность давления, создаваемого компрессором - Установка регулятора на уровень давления, неприемлемый для работы используемого инструмента. - Наличие утечек на соединительном шланге или в стыках (используйте фторопластовую ленту или пастообразный герметик) - Утечки в пневматической системе - Засорение фильтра или масленки - Сдавливание, прокалывание шланга или его избыточная длина (потеря давления)

Во избежание загрязнения окружающей среды отработанное масло НЕОБХОДИМО УТИЛИЗИРОВАТЬ в соответствии с действующим законодательством . Любая гарантия безусловно аннулируется при обнаружении повреждений, вызванных естественным износом, перегрузкой, ненадлежащим обращением с инструментом или его неправильной эксплуатацией. Чтобы сохранить условия гарантии, инструмент следует передать продавцу в собранном виде. Эта гарантия распространяется на замененные детали и работы в течение 12 месяцев с даты покупки (требуется подтверждение покупки, например счет или квитанция). Дефект может быть устранен путем замены инструмента или его ремонта, в зависимости от обстоятельств. 126HU
