G101 - Kruvikeeraja Abac - Tasuta kasutusjuhend

Toote tüüp	Pneumaatiline löökvõti
Mark	Abac
Mudel	G101
Kategooria	Löökmutrikeeraja
Toide	Suruõhk
Soovitatav töörõhk	6,2 baari (90 psi)
Ligikaudsed mõõtmed	250 x 200 x 80 mm
Ligikaudne kaal	2,5 kg
Peamised funktsioonid	Mutterite, poltide ja keermestatud kruvide pingutamine ja lõdvendamine
Kiiruse reguleerimine	Päästik ja astmeteta reguleerimisnupp
Pöörlemissuund	Edasi (F) ja tagasi (R) läbi F/R nupu
Kaasas olevad tarvikud	Löökpadrunite komplekt
Hooldus	Regulaarne määrimine, filtri puhastamine, kondensaadi tühjendus
Puhastamine	Puhastage liitmikud ja õhu sisselaskeava, kuivatage tööriist pärast kasutamist
Ohutus	Kandke kindaid ja kaitseprille, ärge kasutage plahvatusohtlikus keskkonnas
Saadaval on varuosad	Padrunid, liitmikud, tihendid, vaigistid
Remonditavus	Remont ainult kvalifitseeritud personali poolt
Garantii	12 kuud (osad ja tööjõud)
Üldteave	148-leheküljeline juhend, saadaval mitmes keeles

Korduma kippuvad küsimused - G101 Abac

Kuidas kasutada Abac G101 löökvõtit õigesti?

Enne kasutamist tilgutage mõni tilk õli õhu sisselaskeavasse. Paigaldage sobiv padrun, ühendage õhuvoolik, valige pöörlemissuund (F/R) ja reguleerige kiirus. Asetage padrun mutrile ja vajutage päästikule. Hoidke tööriista kindlalt ja veenduge, et teil on stabiilne asend.

Millist suruõhu rõhku soovitatakse?

Soovitatav rõhk on 6,2 baari (90 psi). Ebapiisav rõhk vähendab jõudlust, liigne rõhk võib tööriista kahjustada.

Kuidas määrida G101 löökvõtit?

Enne iga kasutamist tilgutage mõni tilk spetsiaalset pneumaatilise tööriista õli õhu sisselaskeavasse. Kui liitmik on paigaldatud, valage õli otse sellesse. Pärast kasutamist määrige kergelt, et vältida rooste teket.

Millised tarvikud on komplektiga kaasas?

Komplekt sisaldab tööriistale sobivat löökpadrunite komplekti. Kasutage ainult löökvõtmete jaoks mõeldud padruneid, mitte kunagi käsipadruneid.

Kuidas pöörlemissuunda muuta?

Keerake tööriistal asuvat F/R nuppu. Asend 'F' pingutamiseks (edasi), asend 'R' lõdvendamiseks (tagasi). Ärge sundige nuppu, kui tööriist töötab.

Mida teha võimsuse kaotuse korral?

Kontrollige esmalt õhurõhku ja regulaatori seadistust. Veenduge, et filter ja määrdel ei ole ummistunud. Kontrollige vooliku seisukorda (pole leket ega muljumist). Kui probleem püsib, laske tööriist professionaalsel remontida.

Kuidas löökvõtit puhastada ja hooldada?

Ühendage õhuvarustus lahti. Puhastage filter ja õhu sisselaskeava kuiva lapiga. Tühjendage kompressori ja filtri kondensaat iga päev. Määrige tööriista pärast iga kasutamist ja kontrollige regulaarselt kruvisid ja liitmikke.

Millised on olulised ohutusjuhised?

Kandke kindaid ja kaitseprille. Ärge kunagi suunake õhuvoolu ega tööriista enda ega teiste poole. Hoidke lapsed ja loomad eemal. Kasutage tööriista hästi ventileeritavas kohas. Ärge kasutage plahvatusohtlikus keskkonnas ega süttivate materjalide läheduses.

Kas ma saan kasutada löökvõtit lammutustöödeks?

Ei, see tööriist ei ole mõeldud tugevdatud betooni lõhkumiseks. Kasutage seda ainult keermestatud kinnituste pingutamiseks/lõdvendamiseks. Betooni jaoks kasutage sobivat pneumaatilist haamrit.

Kuidas tööriista pärast kasutamist hoiustada?

Ühendage õhuvoolik lahti, puhastage tööriist, määrige õhu sisselaskeava mõne tilga õliga. Hoidke seda kuivas ja puhtas kohas. Kui te seda pikemat aega ei kasuta, laske tööriistal pärast määrimist mõni sekund tühikäigul töötada, et õli jaotada.

KASUTUSJUHEND G101 Abac

• Kuna käesolev juhend viitab rahvusvahelistele standarditele, soovitame eelnevalt saada teavet kohalike ohutusnõuete kohta ja veenduda nende järgimises.
• Suruõhk on potentsiaalselt võimas jõuallikas, seetõttu olge kompressori või lisaseadme komplekti kasutamisel äärmiselt ettevaatlik.
• Suruõhu kasutamine eeldab kehtivate eeskirjade tundmist ja järgimist.
• Ärge lubage kogemusteta töötajatel järelevalveta seadmeid kasutada. Hoidke lapsed ja loomad tööpiirkonnast eemale.
• Veenduge, et te töötaksite stabiilses asendis ning hoidke seadmest tugevasti kinni.
• Seadme ootamatu ning kogemata tehtud liigutus võib kaasa tuua tõsise ohu.
• Ärge kasutage tööriistu plahvatusohtlikus keskkonnas või kohtades, kus tolm ladestub, gaasijuhtmete või elektrijuhtmete korral.
• Käidelge tööriista ainult sobivalt ventileeritud keskkonnas.
• Erilist tähelepanu tuleb pöörata töödeldud materjalidele, mis on väga tuleohtlikud või potentsiaalselt plahvatusohtlikud.
• Pidage meeles, et mehaanilise detaili halb konsistents või kasutatavate tarvikute halb kvaliteet võib põhjustada tükikeste või fragmentide ohtlikku keskkonnda paiskumist.
• Olge võimalike sädemete ja mehaanilise räbu suhtes ettevaatlik.
• Pöörlevate osade ja nende lisaseadmetega tööriistad võivad takerduda ja väänata ka kummi või metalliga tugevdatud kindaid. Sellest lähtuvalt olge nende kasutamisel eriliselt ettevaatlik.
• Pneumaatilised haamrid ei sobi raudbetooni lammutamiseks.

• Ärge kasutage seadet ilma nõutavate ohutusseadmeteta.
• Ärge kunagi hoidke tööriista suruõhuvooliku küljest kinni.
• Ärge laske teistel inimestel tööpiirkonnale läheneda.
• Ärge suunake õhujuga või tööriista ei iseenda ega ühegi teise osapoole suunas.
• Vältige otsest kokkupuudet tööriistaga vahetult pärast selle kasutamist, sest selle pind vöib olla väga kuum.
• Ärge puudutage töö ajal seadme liikuvaid osi.
• Ärge avage ega muutke mingil viisil tööriista või selle tarvikuid. Kõik parandused peaks teostama ainult väljaõppinud personal.
• Metalliga töötamisel ärge unustage suunata lõikamist nii, et see ei kujuta endast ohtu operaatorile või teistele kõrvalseisjatele.

MIDA TE PEAKSITE TEGEMA

• Enne selle tööriista paigaldamist, kasutamist, parandamist, hooldamist ja vahetamist lugege ja möistke käesoleva juhendi sisu.
• Tööriista võivad paigaldada, reguleerida või kasutada ainult kvalifitseeritud ja koolitatud operaatorid.
• Ühendage suruõhk ainult siis, kui seade on välja lülitatud.

EE

• Tööriista optimaalse jõudluse tagamiseks veenduge, et vooliku ja ühenduste suurused oleksid korrektsed.
• Enne tööriista käivitamist kontrollige selle ühendust ja veenduge, et suruõhuvoolik ei oleks kahjustatud.
• Enne vooliku ühendamist tööriistaga kontrollige, kas voolik ja kiirühendus on puhtad. Tehke seda, lastes õhul vabalt läbi vooliku ja kiirühenduse liikuda.
• Ebavajaliku müra vältimiseks valige ja asendage kaasasolev tarvik vastavalt juhendis toodud juhistele.
• Kasutage rakendusele sobivaid tarvikuid, mis vastavad seadmele, ja ühendage need korralikult. Kontrollige, et neid kasutatakse vastavalt juhistele ja et need oleksid öigesti paigaldatud.
• Enne iga kasutamist kontrollige tööriistade ja tarvikute kulumist. Vajadsel asendage need.
• Tööriista vahetamise, hooldustoimingute ja töö löpetamise korral lahutage suruõhu ühendus.
• Ühendage tööriist lahti ainult siis, kui voolik EI ole survestatud, et vältida selle kontrollimatut liikumist.
  • Hoidke tööpiirkond puhtana.
• Veenduge, et tööriist oleks enne maapinnale asetamist täielikult peatunud
• Hoiustage pneumaatiline tööriist puhtana kuivas kohas
• Veenduge alati, et töökoht oleks stabiilne.
• Hoiustage tööriista kindlalt klambriga või kinnitusvahendiga kinnitatult.
• Kasutage tööriista ainult selleks möeldud eesmärgil. Tootja loobub vastutusest kahjude eest, mis tulenevad ohutusnõuete mittejärgimisest või tööriista väärkasutusest.
• Kasutage ainult tarvikuid, mis sobivad kasutatava tööriista jaoks.
• Suruõhu kvaliteet peab olema hea, mis tähendab puhast ja kuiva ning see on köige paremini tagatud õhufiltri abil. Soovitame kasutada täielikku FRL (filter, regulaator, määrdeaine) seadet. Ölikann tuleb reguleerida umbes 3 kuni 6 tilkani minutis. Öhuvoolik ölikannu ja tööriista vahel ei tohi kunagi pikkuselt ületada 6 kuni 8 meetrit.
• Pneumaatilised tööriistad ja täpsemalt lammutusseadmed tekitavad vibratsiooni. Pikaajaline kasutamine ja vale asend vöivad kahjustada käsi, sörmi ja küünarnukke. Löpetage kasutamine kohe, kui tunnete valu, kihelust vöi muud hälvet. Kui probleem püsib, konsulteerige enne töö jätkamist arstiga.

ВНИМАНИЕ:

Enne tarvikute ühendamist veenduge, et kompressor on välja lülitatud.

TARVIKUD

Kasutage ainult tarvikuid ja seadmeid, mis on möeldud kasutamiseks selle tööriistaga.

Valige parim võimalik sisestatud/paigaldatud lisaseadmed/tarvikud madalaima võimaliku mürataseme ja vibratsiooni saavutamiseks. Asendage need müra ja/või vibratsiooni suurenemise korral.

Veenduge, et sisestatud/paigaldatud tööriist/tarvik on kinnitusseadmega korralikult kinnitatud ja veenduge, et kinnitus oleks heas seisukorras. Ärge kunagi kasutage tööriista ilma kinnituseta, sest see võib põhjustada suure kiirusega tagasilöögi.

Kasutage ainult teravaid peitleid, kuna nüri peitlid nõuavad liigset survet ja võivad puruneda.

Ärge kunagi jahutage kuuma tööriista/tarvikut, sest see võib mõjutada nende kõvadust, põhjustades ohtlikke olukordi.

Kasutage sisestatud/paigaldatud tarvikut/tööriista vastavalt tootja spetsifikatsioonidele.

Ärge kunagi kasutage peitleid hoovana, kuna see vöib pöhjustada purunemist.

PNEUMOTÖÖRIISTA KASUTAMINE

ÄRGE kasutage tööriista toetamata, see peab alati olema kontaktis tööpinnaga. Vastasel juhul võib see põhjustada kinnitusvahendi, silindri või korpuse tõrke, mis võib kasutajale põhjustada vigastusi ja mis muudab garantii kehtetuks.

Kui peitel vabastatakse kinnitusest kasutamise ajal, seisake kohe tööriist ja paigaldage peitel tagasi.

Enne tööriista kasutamist veenduge, et olete tuttav töökohaga ja selle ümbrusega.

Järgige alati tööala ohutusnõudeid.

Hoidke tööriista alati kindlalt mölema käega.

Tööriista kasutamise ajal võib kasutaja kokku puutuda purunemise, lõögi, kuumuse, vibratsiooni, sisselõikamise, hõördumiste jms ohtudega: Kandke sobivaid kindaid.

Iga tööriista käsitsev isik peab suutma toime tulla tööriista suuruse, kaalu ja võimsusega.

EE

Alati tuleb valmistada tööriista tekitatud normaalsete/ebanormaalsete liikumiste/jõudude jaoks.

Hoidke oma keha tasakaalus, asetage oma jalad turvaliselt ja kindlalt maha.

Öhuvarustuse katkemise korral vabastage hoob/päästik.

Elektritööriista kasutamisel võib teil tekkida ebamugavustunne kätes, käsivärtes, ölgades, kaelas ja teistes kehaosades.

Kui teil esineb selliseid sümptomeid nagu püsiv või korduv ebamugavustunne, valu, puperdus, valulikkus, kihelus, tuimus, põletustunne või jäikus: Ärge eirake neid hoiatusmärke. Lõpetage tööriista kasutamine, rääkige sellest oma tööandjale ja konsulteerige kvalifitseeritud tervishoiutöötajaga.

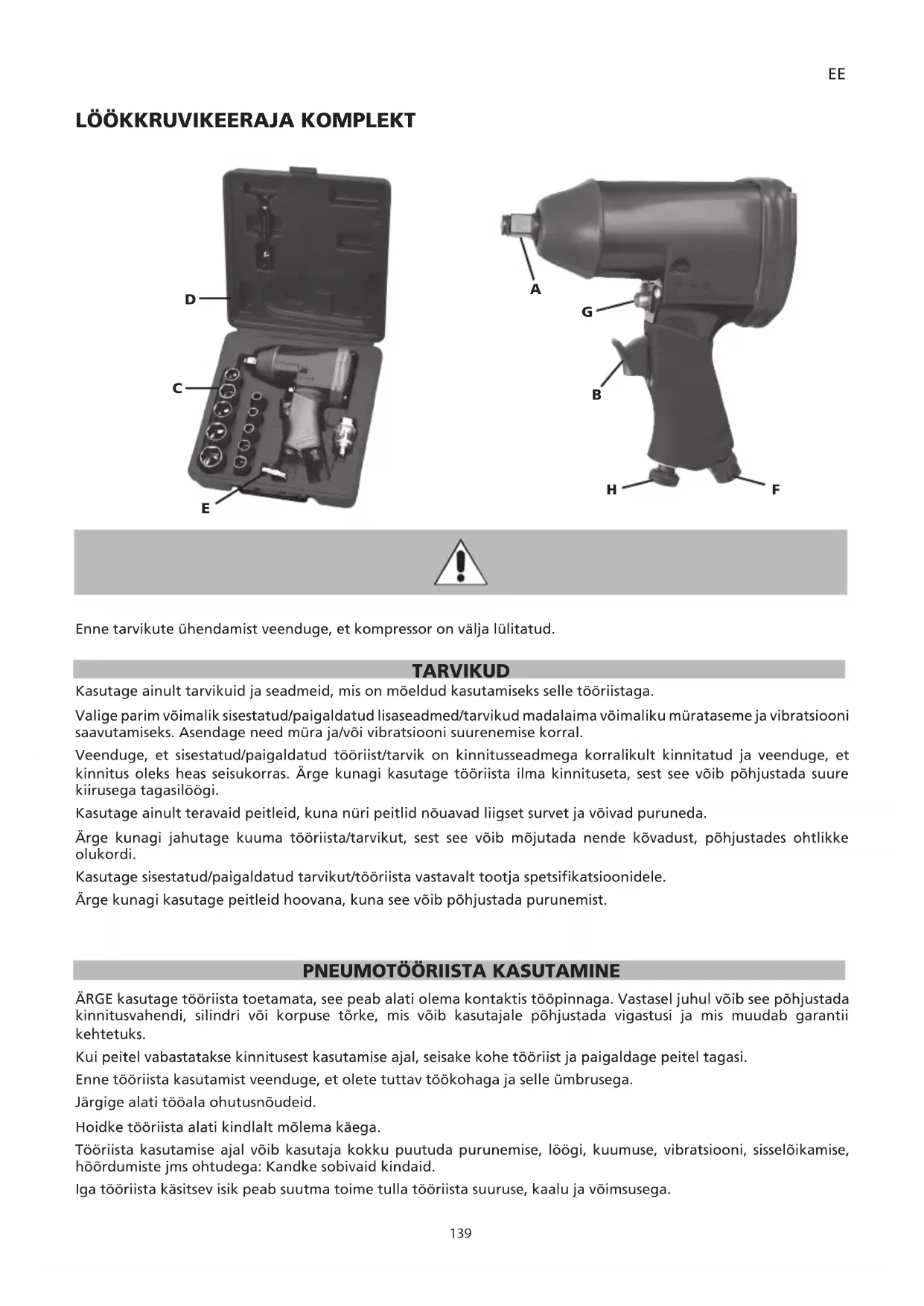

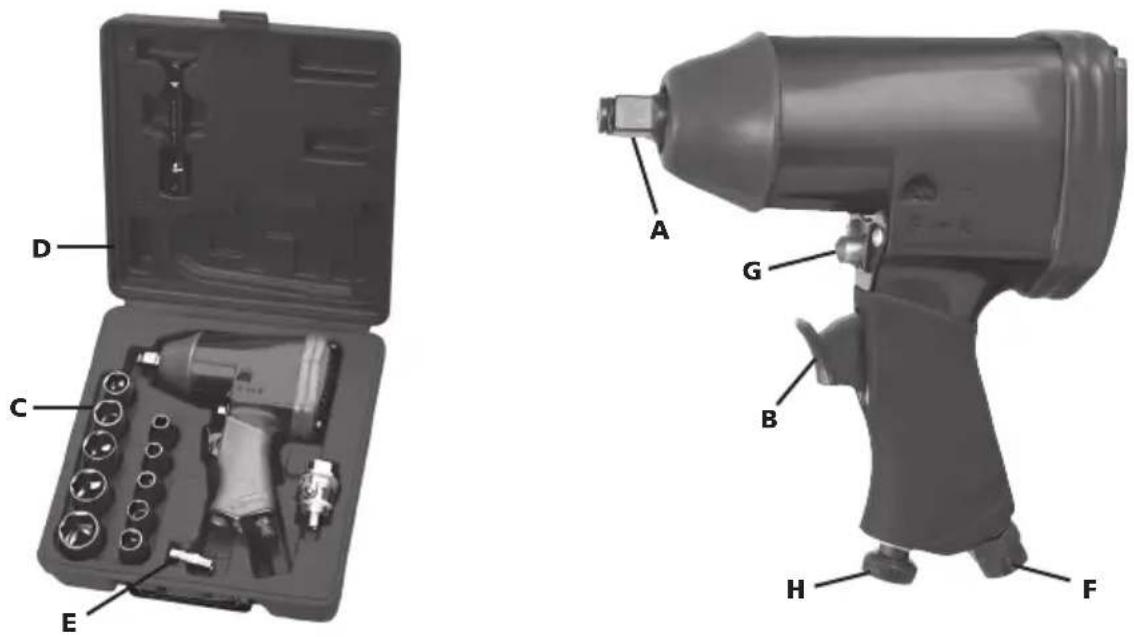

LÖÖKKRUVIKEERAJA KASUTAMINE

• Enne seadme kasutamist lisage pneumotööriista öhu sisselaskeavasse (F) möned ölitilgad (D).
• Kui ühendus (E) on juba sisselaskeaval (F) monteeritud, pange möned ölitilgad (D) sellele (E).
• Valige komplektist öige löökpadrun (C) ja kinnitage see alasile (A).
• Ühendage öhuvoolik otsakuga E.
• Pange padrun eemaldatava või paigaldatava mutri peale.
• Keerake nupp F/R (G) asendisse „F“ või „R“ (F = edasi, R = tagasi).
  • Kohandage õhuvoolu kiiruse juhtimiseks reguleerimisnuppu H.
• Tööriista kasutamiseks vajutage päästikut (B).

HOOLDUS

Tööriista hoolduse ajaks eemaldage öhuvarustus.

Puhastage ja kuivatage regulaarselt süsteemi filtrit ja pneumaatilise tööriista öhu sisselaskeava.

Takerdumise vältimiseks määrige süsteemi köiki kiirühendusi.

Tühjendage õhufilter ja kompressor iga päev kondensatsiooniveest.

Rooste tekke vältimiseks ja kulumise vähendamiseks puhastage ja määrige tööriista pärast iga kasutamist.

Kontrollige tööriista regulaarselt lahtiste poltide/kruvide või osade osas.

Voolukatkestuse korral: laske seade ära parandada.

Ainult koolitatud ja kvalifitseeritud inseneridel on lubatud seadet reguleerida ja parandada.

Kui tööriist on varustatud summutiga, veenduge, et see summuti töötab korralikult, kahjustatud summuti tuleb välja vahetada.

Müra ja vibratsiooni minimaalseks vähendamiseks tuleks tööriista regulaarselt hooldada.

Kui te ei plaani tööriista pikema aja jooksul kasutada, tuleb see ölitada. Palun pange öhu sisselaskeavasse mõned tilgad vaiku ja happevaba öli ning laske tööriistal paar sekundit vabalt töötada.

Hooldage tööriista vähemalt kord aastas.

SIHIPÄRANE KASUTUS

Kasutaja või kasutaja tööandja hindab iga kasutuse tulemusena esinevat konkreetset kasutamist.

Ärge kunagi kasutage tööriista muul viisil kui selle kasutusotstarve ette näeb ja käesolevas juhendis kirjeldatud.

Selle garantii eiramise või ebaõige kasutamise või ebaõige remondi tagajärjel tekkinud kahju ei kuulu meie garantii alla ning me ei vastuta selle eest. Me jätame endale õiguse ilma eelneva teavitamiseta teha tehnilisi parandusi.

Tööriist on kavandatud kasutamiseks mutrivõtmena. Kavandatud kasutus hölmab mutrite, poltide ja keermestatud kruvide pingutamist ja lõdvendamist. Vastasel juhul peab riskianalüüsi tegema tööandja/kasutaja.

VÕIMALIKUD RIKKED

Kui te kuulete ebatavalisi müra või tekib ootamatu võimsuse langus, lülitage seade koheselt välja. Kontrollige pneumaatilist tööriista ja suruõhusüsteemi.

Pneumaatiline tööriist

• ebapiisav määrdetaste
• kulunud tööriist/tarvik, mis ei sobi kasutamiseks või on rikutud

Suruōhu ōhutarne süsteem

• kompressori surve on ebapiisav
• rõhuregulaator ei ole seadistatud õigele rõhutasemele, mis sobiks kasutatava tööriistaga.
• ühendusvoolikust või ühendustest lekib (kasutage Tefloni kleeplinti või hermeetilist pastat)
• lekked pneumaatilises süsteemis
• filter või määrdeaine määrija on ummistunud
• voolik on purustatud, läbistatud või liiga pikk (rõhulangus)

KASUTUSEST KÖRVALDAMINE

Jääköli TULEB KÖRVALDADA nii, et see ei saastaks keskkonda ja vastaks kehtivatele seadustele.

Igasugune garantii on sõnaselgelt kehtetu, kui tööriist kulub, sellel tekib ülekoormus või tekib selle käsitsemise järel kahju, kui tööriista ei kasutatud sobilikul viisil. Selle garantii kohaldamiseks ei tohi tööriist jaemüüjale tagastamisel olla lahti võetud.

See garantii hölmab varuosi ja tööjõudu 12 kuu jooksul alates ostukuupäevast (ostutõend, näiteks arve või kviitung).

Rikke võib eemaldada tööriista asendamise või vajadusel selle parandamise teel.
