BRUKSANVISNING G101 Abac

Läs noggrant igenom verktygets handbok och etiketter. Läs igenom och följ alla instruktioner.

Operatören och anställda SKA bära skyddsglasögon med sidoskydd. Säkerhetsglasögonen ska överensstämma med lokala standarder och förordningar.

VIKTIGT: Använd säkerhetsutrustning och skor som passar det jobb som ska utföras. Använd inte lösa kläder eller kläder med rörliga delar som kan fastna i de pneumatiska verktygens rörliga delar. Sätt upp långt hår.

Bär hörselskydd för att undvika hörselskador.

Operatören och närvarande personer ska bära en säkerhetshjälm för skydd mot eventuella olyckor.

Använd ren och regulerad tryckluft upp till 6,3 bar (max)

Bär alltid verktyget till arbetsplatsen och håll det i handtaget. Bär inte verktyget i slangen. Dra inte i slangen för att ytta verktyget.

Använd aldrig sprejaskor med syre eller annan gas eftersom de kan explodera. Använd aldrig brandfarliga gaser eller andra gaser som reagerar med verktygets energilällor. Det kan orsaka explosioner och allvarliga olyckor.

• Eftersom den här bruksanvisningen hänvisar till internationella standarder rekommenderar vi att du tidigare fått information om lokala säkerhetsbestämmelser och ser till att de följs.

• Tryckluft är en potentiellt kraftfull strömkälla, var därför extremt försiktig när du använder kompressorn eller tillbehörssatsen.

• Användning av tryckluft kräver att man vet om och ser till gällande regler.

• Tillåt inte oövervakad användning av icke-erfaren personal. Håll barn och djur borta från arbetsområdet.

• Antag en stabil position för att använda verktyget korrekt och greppa det ordentligt.

• En oavsiktlig och oväntad rörelse med verktyget kan utgöra en allvarlig fara.

• Använd inte verktygen i lokaler där det är explosionsrisk, eller där det nns dammavlagringar, gasledningar eller elektriska ledningar.

• Använd endast verktyget i en lämpligt ventilerad omgivning.

• Var särskilt uppmärksam på bearbetade material som är mycket brandfarliga eller för en potentiell explosion orsakad av dem.

• Tänk på att den maskinbearbetade delens dåliga konsistens, eller den dåliga kvaliteten på tillbehören som används, kan orsaka farliga ygande spån eller fragment.

• Var försiktig med eventuella gnistor och slagg från maskinen.

• Verktyg med roterande delar och deras tillbehör kan trasslas ihop och snurra gummi- eller metallförstärkta handskar. Var alltså försiktig när du använder dem.

• Pneumatiska hammare är inte lämpliga för nedrivning av armerad betong.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

• Använd inte utrustningen utan nödvändiga säkerhetsanordningar.

• Håll aldrig i verktyget i tryckluftsslangen när du bär det.

• Låt inte andra människor närma sig arbetsområdet.

• Rikta inte luftstrålen eller verktyget i riktning mot dig själv eller mot en tredje part.

• Undvik direktkontakt med verktyget som använts direkt efter att ha använt det, eftersom dess yta kan vara väldigt het.

• Rör inte verktygets rörliga delar under driften.

• Öppna eller modiera inte verktyget eller dess tillbehör på något sätt. Alla reparationer ska utföras av utbildad personal.

• Om du arbetar i metall, kom ihåg att styra partiklarna så att de inte utgör någon fara för operatören eller andra åskådare.

• Läs och förstå innehållet i den här bruksanvisningen innan du installerar, använder, reparerar, underhåller, byter tillbehör på det här verktyget.

• Endast kvalicerade och utbildade operatörer bör installera, justera eller använda verktyget.

35• Anslut tryckluft först när utrustningen är avstängd.

• För bästa möjliga verktygsprestanda, se till att slang- och anslutningsstorlekarna är de som krävs.

• Innan verktyget startas, kontrollera anslutningen och kontrollera att tryckluftslangen inte är skadad.

• Kontrollera att slangen och snabbkopplaren är rena innan slangen ansluts till verktyget. Gör detta genom att låta luft öda fritt genom slang och snabbkopplare.

• Välj och byt ut det anslutna tillbehöret enligt instruktionerna i bruksanvisningen för att förhindra onödigt buller.

• Använd tillbehör som är lämpliga för användningen och som överensstämmer med enheten, och anslut dem ordentligt. Kontrollera att de används enligt instruktionerna och att de är korrekt monterade.

• Kontrollera slitage på verktyg och tillbehör före varje användning. Byt ut dem vid behov.

• Koppla bort tryckluftsanslutningen vid byte av verktyg, under underhållsarbeten och vid avslutad drift.

• Koppla loss verktyget endast när slangen är INTE trycksatt för att undvika okontrollerad rörelse.

• Håll arbetsområdet rent.

• Se till att verktyget har stannat helt innan du lägger det på marken

• Förvara det pneumatiska verktyget rengjort och på ett torrt ställe

• Kontrollera alltid att arbetsstationen är stabil.

• Håll fast delen du arbetar på ordentligt med en klämma eller ett xeringsverktyg.

• Använd verktyget endast för den ursprungliga användningen. Tillverkaren avstår från ansvar för skador som uppstår på grund av att säkerhetsbestämmelserna inte följs eller för missbruk av verktyget.

• Använd endast tillbehör som är lämpliga för det verktyg som används.

• Kvaliteten på den komprimerade luften måste vara bra, vilket betyder att den är ren och torr. Detta försäkras bäst med hjälp av ett luftlter. Vi rekommenderar användning av en komplett luftberedningsenhet (FRL). Oljakällan måste justeras till ca. 3 till 6 droppar per minut. Luftslangen mellan oljekällan och verktyget bör aldrig överstiga en längd på 6 till 8 meter.

• Pneumatiska verktyg, och mer specikt bilningshammare, genererar vibrationer. Lång användning och fel hållning kan skada händer, ngrar och armbågar. Stoppa omedelbart verktyget så fort du känner smärta, en stickande känsla eller något annan symptom. Om problemet kvarstår, träffa en läkare innan du återupptar ditt arbete.

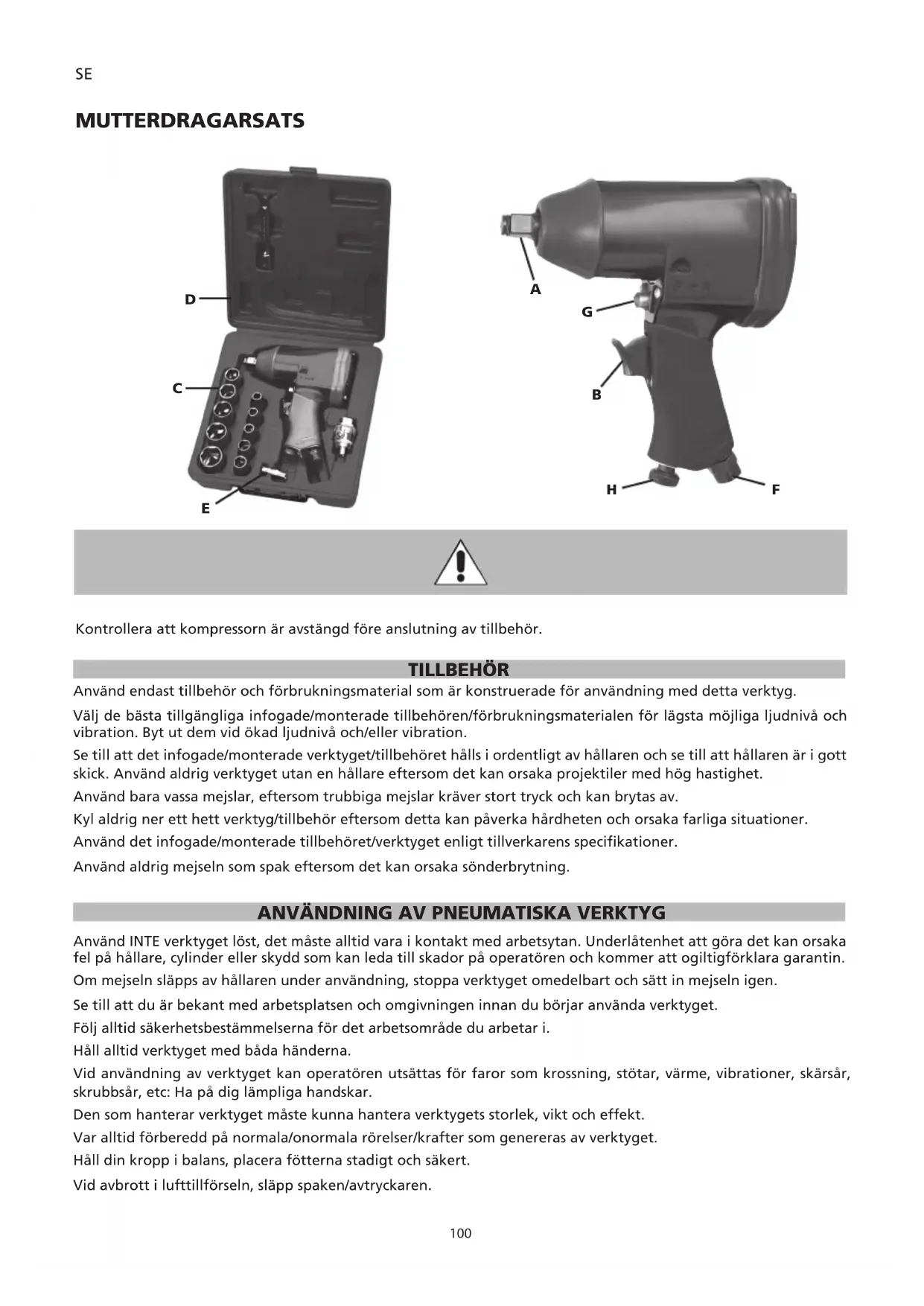

Kontrollera att kompressorn är avstängd före anslutning av tillbehör. TILLBEHÖR Använd endast tillbehör och förbrukningsmaterial som är konstruerade för användning med detta verktyg. Välj de bästa tillgängliga infogade/monterade tillbehören/förbrukningsmaterialen för lägsta möjliga ljudnivå och vibration. Byt ut dem vid ökad ljudnivå och/eller vibration. Se till att det infogade/monterade verktyget/tillbehöret hålls i ordentligt av hållaren och se till att hållaren är i gott skick. Använd aldrig verktyget utan en hållare eftersom det kan orsaka projektiler med hög hastighet. Använd bara vassa mejslar, eftersom trubbiga mejslar kräver stort tryck och kan brytas av. Kyl aldrig ner ett hett verktyg/tillbehör eftersom detta kan påverka hårdheten och orsaka farliga situationer. Använd det infogade/monterade tillbehöret/verktyget enligt tillverkarens specikationer. Använd aldrig mejseln som spak eftersom det kan orsaka sönderbrytning.

ANVÄNDNING AV PNEUMATISKA VERKTYG

Använd INTE verktyget löst, det måste alltid vara i kontakt med arbetsytan. Underlåtenhet att göra det kan orsaka fel på hållare, cylinder eller skydd som kan leda till skador på operatören och kommer att ogiltigförklara garantin. Om mejseln släpps av hållaren under användning, stoppa verktyget omedelbart och sätt in mejseln igen. Se till att du är bekant med arbetsplatsen och omgivningen innan du börjar använda verktyget. Följ alltid säkerhetsbestämmelserna för det arbetsområde du arbetar i. Håll alltid verktyget med båda händerna. Vid användning av verktyget kan operatören utsättas för faror som krossning, stötar, värme, vibrationer, skärsår, skrubbsår, etc: Ha på dig lämpliga handskar. Den som hanterar verktyget måste kunna hantera verktygets storlek, vikt och effekt. Var alltid förberedd på normala/onormala rörelser/krafter som genereras av verktyget. Håll din kropp i balans, placera fötterna stadigt och säkert. Vid avbrott i lufttillförseln, släpp spaken/avtryckaren.

100SE När du använder ett elverktyg kan du uppleva obehag i dina händer, armar, axlar, nacke och andra kroppsdelar. Om du upplever ihärdiga eller återkommande symtom som obehag, smärta, bankande, värk, stickningar, domningar, brännande känsla eller stelhet: Ignorera inte dessa varningstecken. Sluta använda verktyget, berätta för din arbetsgivare och kontakta kvalicerad sjukvårdspersonal.

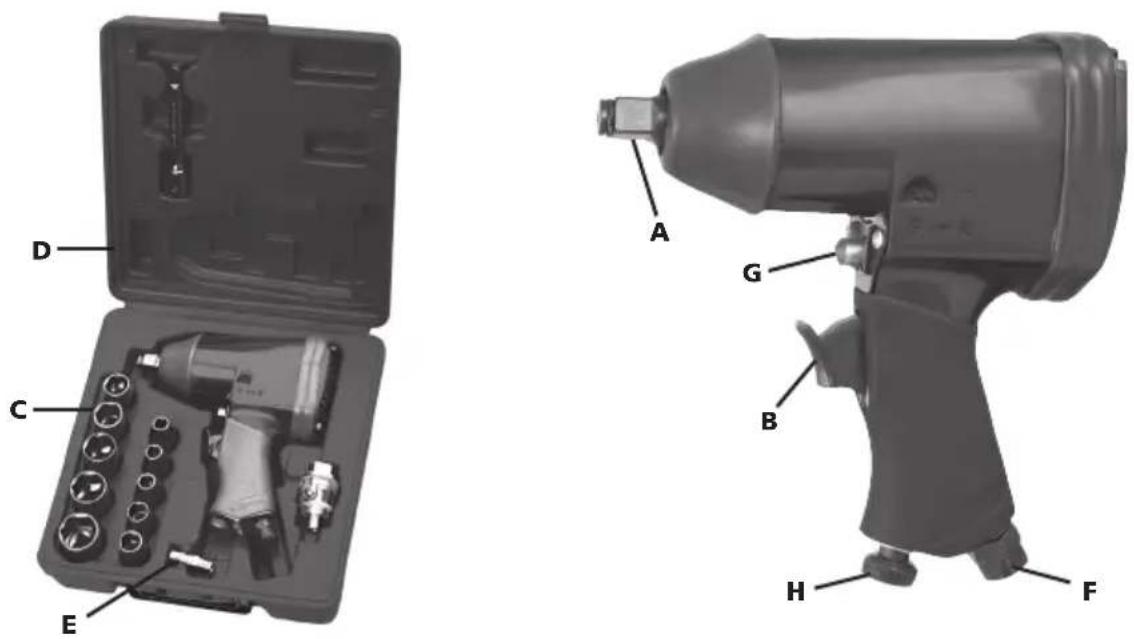

ANVÄNDNING AV MUTTERDRAGAREN

• Innan du använder utrustningen, sätt några oljedroppar (D) i luftintagsöppningen (F) på det pneumatiska verktyget.

• Om anslutning (E) redan är monterad på intagsöppningen (F), lägg några oljedroppar (D) på den (E).

• Välj rätt slaguttag (C) från satsen efter behov och montera det på städet (A).

• Anslut luftförsörjningsslangen till E.

• Placera uttaget över muttern som ska tas bort eller installeras.

• Vrid F/R-ratten (G) till “F” eller “R”-läge (F = framåt eller R = bakåt).

• Justera regulatorratten H för att reglera luftödets hastighet.

• Tryck på avtryckaren (B) för att använda verktyget. UNDERHÅLL Koppla bort lufttillförseln då verktyget underhålls. Rengör och torka regelbundet systemets lter och det pneumatiska verktygets luftintagsöppning. Smörj alla systemets snabbkopplingar för att förhindra att de fastnar. Töm kondensering från luftltret och från kompressorn dagligen. För att undvika rostbildning och för att minimera slitage, rengör och smörj verktyget efter varje användning. Kontrollera verktyget regelbundet på lösa bultar/skruvar eller delar. Vid strömförlust: låt reparera verktyget. Endast utbildade och kvalicerade ingenjörer får ändra eller reparera verktyget. Om verktyget är utrustat med ljuddämpare, se till att ljuddämparen fungerar som den ska, en skadad ljuddämpare måste bytas ut. Verktyget bör underhållas regelbundet för att minimera buller och vibrationer. Om du inte tänker använda verktyget under en längre tid måste det oljas. Vänligen fyll på några droppar av harts och syrafri olja i luftintaget och kör enskilt verktyget i några sekunder. Underhåll verktyget åtminstone årligen.

Användaren eller användarens arbetsgivare ska bedöma den specika nötningen som kan följa varje användning. Använd aldrig verktyget på ett annat sätt än verktyget är konstruerat för, och som förklaras i den här bruksanvisningen. Skador till följd av att du inte följer denna bruksanvisning, eller som orsakats av felaktig användning eller felaktiga reparationer, omfattas aldrig av vår garanti och vi ansvarar inte för dem. Vi förbehåller oss rätten till tekniska förbättringar utan tidigare meddelande. Detta verktyg är utformat som en skiftnyckel. Den avsedda användningen inkluderar åtdragning och lossning av muttrar, bultar och gängade skruvar. Om det används på annat sätt måste en riskbedömning göras av arbetsgivaren/ användaren. 101SE

Stäng omedelbart av utrustningen om du hör ovanligt buller, eller om ett plötsligt strömavbrott inträffar. Kontrollera det pneumatiska verktyget och försörjningssystemet för tryckluft. Pneumatiskt verktyg - smörjningen är otillräcklig - slitet verktyg/tillbehör, inte lämpligt för användning, eller felaktigt Försörjningssystemet för tryckluft - kompressortrycket är otillräckligt - tryckregulatorn är inte inställd på rätt trycknivå, lämplig för verktyget som används. - Det nns ett läckage från anslutningsslangen eller från anslutningarna (använd Teontejp eller tätningsmassa)

• läckage i det pneumatiska systemet - lter eller smörjare tandad - slangen är krossad, genomborrad eller för lång (tryckförlust) BORTSKAFFNING Oljan från tömningen SKA BORTSKAFFAS för att inte förorena miljön och i enlighet med gällande lagar. Garantin avslås uttryckligen i händelse av skador som uppstår på grund av regelbundet slitage, överbelastning, hantering eller användning som inte är lämplig för verktyget. För att denna garanti ska kunna tillämpas ska verktyget inte demonteras när det återförs till din återförsäljare. Denna garanti täcker ersatta delar och arbetskraft under 12 månader från inköpsdatumet (ett inköpsbevis som faktura eller kvitto krävs). Eventuella defekter kan avlägsnas genom att byta ut verktyget eller reparera det, beroende på situationen. 102FI ISKUVÄÄNNINSARJA
