MANUAL DE USUARIO G101 Abac

Lea atentamente el manual y las etiquetas de la herramienta. Lea y siga todas las instrucciones.

El operador y las personas presentes en el área de trabajo DEBEN usar gafas de seguridad con protecciones laterales. Estas gafas de seguridad deberán ser conformes con las normas y los reglamentos locales.

IMPORTANTE: utilice calzado y material de seguridad adecuados para la tarea que tenga que realizar. No utilice ropa suelta ni con partes móviles que puedan resultar atrapadas por las piezas en movimiento de las herramientas neumáticas. Debe sujetar el pelo largo.

Use cascos de protección contra los ruidos para evitar posibles daños al oído.

El operador y las demás personas presentes en el lugar deberán usar caso de seguridad para protegerse de los accidentes.

Utilice aire comprimido limpio y regulado a 6,3 bar (máx.).

Cuando lleve la herramienta al lugar de trabajo, agárrela siempre por el mango. No lleve la herramienta cogiéndola por el tubo. No tire del tubo para mover la herramienta.

No use nunca bombonas que contengan oxígeno u otros gases porque pueden producirse explosiones. No use nunca gases combustibles ni otros gases reactivos como fuente de energía para esta herramienta. Podrían producirse explosiones y graves accidentes.

• dado que este manual hace referencia a normas internacionales, se recomienda que busque información sobre la normativa local de seguridad y que verique que se cumpla.

• El aire comprimido es una fuente de energía de gran potencia; debe extremar las precauciones cuando utilice el compresor o el kit de accesorios.

• El uso de aire comprimido requiere conocer y respetar la normativa aplicable.

• No debe permitir su uso sin supervisión por parte de personal sin experiencia. Mantenga a los niños y animales fuera del área de trabajo.

• Adopte una posición estable para utilizar correctamente la herramienta y sujetarla con rmeza.

• El movimiento accidental e inesperado de la herramienta puede suponer un peligro grave.

• No utilice las herramientas en instalaciones donde haya una atmósfera potencialmente explosiva o donde haya acumulación de polvo, conductos de gas o canalizaciones eléctricas.

• Utilice la herramienta solo en un entorno con ventilación adecuada.

• Preste especial atención a los materiales procesados que sean fácilmente inamables o a su posible explosión.

• Tenga en cuenta que la falta de uniformidad en la pieza mecanizada o la calidad deciente de los accesorios que utilice, pueden ocasionar que fragmentos o viruta salgan despedidos.

• Tenga cuidado frente a posibles chispas y escorias de mecanizado.

• Las herramientas con piezas rotativas y sus accesorios pueden provocar enredos y torsiones en los guantes reforzados con goma o metal. Por ello debe prestar especial atención durante su uso.

• Los martillos neumáticos no son adecuados para demolición de hormigón armado.

NORMAS GENERALES DE SEGURIDAD

• No utilice el equipo sin los dispositivos de seguridad necesarios.

• No sujete nunca la herramienta por la manguera de aire comprimido para su transporte.

• No permita que otras personas se aproximen al área de trabajo.

• No dirija el chorro de aire ni la herramienta hacia usted ni hacia otros.

• Evite por todos los medios el contacto directo con la herramienta accionada inmediatamente después de haberla utilizado porque su supercie puede estar muy caliente.

• No toque las piezas móviles del equipo durante su funcionamiento.

• No abra ni modique de ningún modo la herramienta o sus accesorios. Las reparaciones deben ser realizadas únicamente por personal debidamente formado.

• Si trabaja con metal, recuerde que debe dirigir el corte de manera que no constituya un peligro para el operario ni para otras personas.

MEDIDAS QUE DEBE ADOPTAR

• Lea y comprenda el contenido de este manual antes de instalar, utilizar, reparar, mantener o cambiar accesorios en esta herramienta.

• Solo los operarios cualicados y con formación pueden instalar, ajustar o utilizar la herramienta.

21• Conecte el aire comprimido únicamente cuando el equipo esté apagado.

• Para obtener el mejor rendimiento de la herramienta, verique que el tamaño de manguera y conexión son los requeridos.

• Antes de poner en marcha la herramienta, verique su conexión y compruebe que la manguera de aire comprimido no tenga daños.

• Antes de conectar la manguera a la herramienta, compruebe si la manguera y el acoplador rápido están limpios. Hágalo dejando que el aire salga libremente por la manguera y el acoplador rápido.

• Seleccione y sustituya el accesorio implicado según las instrucciones del manual con objeto de evitar ruido innecesario.

• Utilice los accesorios que sean adecuados para la aplicación y de conformidad con el dispositivo, y conéctelos correctamente. Compruebe que se utilizan según las instrucciones y que están instalados correctamente.

• Compruebe el estado de desgaste de herramientas y accesorios antes de cada uso. Sustitúyalos si es necesario.

• En caso de sustituir la herramienta, durante las operaciones de mantenimiento y cuando haya nalizado el trabajo, desconecte la conexión de aire comprimido.

• Desconecte la herramienta solo si la manguera NO tiene presión para evitar que se mueva sin control.

• Mantenga limpia la zona de trabajo.

• Verique que la herramienta se haya detenido completamente antes de dejarla sobre el suelo

• Guarde la herramienta neumática limpia y en un lugar seco

• Verique siempre la estabilidad de la estación de trabajo.

• Sujete con rmeza la pieza de trabajo con una mordaza o una herramienta de sujeción.

• Utilice la herramienta únicamente para su aplicación original. El fabricante declina cualquier responsabilidad por daños derivados de la falta de cumplimiento de la normativa de seguridad o por uso indebido de la herramienta.

• Utilice solo accesorios que sean adecuados para la herramienta que esté utilizando.

• La calidad del aire comprimido debe ser buena, es decir, debe garantizar que esté limpio y seco mediante un ltro de aire. Se recomienda utilizar una unidad FRL completa (ltro, regulador, lubricador). El engrasador debe estar ajustado entre 3 y 6 gotas por minuto. La manguera de aire entre el engrasador y la herramienta no debe superar nunca una longitud entre 6 y 8 metros.

• Las herramientas neumáticas y, en concreto, los martillos de demolición generan vibraciones. El uso prolongado y en una postura incorrecta puede producir daños en manos, dedos y codos. Deje de utilizar el producto inmediatamente si nota dolor, sensación de hormigueo o cualquier otra alteración. Si el problema persiste, acuda a una consulta médica antes de reanudar el trabajo.

Antes de conectar los accesorios, verique que el compresor está apagado. ACCESORIOS Utilice solo accesorios y consumibles diseñados para ser utilizados con esta herramienta. Seleccione los mejores accesorios/consumibles insertados/montados disponibles para reducir al máximo el nivel de ruido y la vibración. Sustitúyalos en caso de que aumente el nivel de ruido o la vibración. Verique que el accesorio/herramienta insertado/montado quede correctamente sujeto por el retenedor y verique que el retenedor esté en buen estado. No utilice nunca la herramienta sin retenedor ya que el accesorio podría salir disparado a alta velocidad. Utilice solo cinceles con lo porque los cinceles romos requieren una presión excesiva y se pueden romper. No enfríe nunca un accesorio/herramienta caliente porque podría afectar a su dureza y causar situaciones de peligro. Utilice el accesorio/herramienta insertado/montado según las especicaciones del fabricante. No utilice nunca un cincel como palanca porque podría romperse.

USO DE UNA HERRAMIENTA NEUMÁTICA

NO accione la herramienta en vacío; siempre debe estar en contacto con la supercie de trabajo. En caso contrario, podría ocasionar el fallo del retenedor, cilindro o carcasa, y esto podría ocasionar lesiones al operario y dejaría sin validez la garantía. Si el cincel se suelta del retenedor durante el uso, detenga la herramienta inmediatamente y vuelva a introducir el cincel. Antes de empezar a utilizar la herramienta, inspeccione el área de trabajo y sus alrededores. Debe cumplir siempre la normativa de seguridad en el área donde se encuentre trabajando. Sujete siempre la herramienta rmemente con ambas manos. Durante el manejo de la herramienta, el operario puede estar expuesto a peligros como aplastamiento, impacto, calor, vibración, cortes, abrasiones, etc.: utilice guantes adecuados. La persona que vaya a manejar la herramienta debe tener capacidad para manejar el tamaño, peso y potencia de la misma. Siempre debe estar preparado ante los esfuerzos/movimientos normales/anómalos que pueda generar la herramienta.

79ES Mantenga el cuerpo equilibrado, coloque los pies de forma segura. En caso de interrupción del suministro de aire, suelte la palanca/gatillo. Al utilizar una herramienta eléctrica, es posible que note incomodidad en manos, brazos, hombros, cuello y otras partes del cuerpo. Si nota de forma persistente o recurrente síntomas como incomodidad, dolor, punzadas, palpitación, hormigueo, insensibilidad, comezón o rigidez: no ignore estas señales de advertencia. Deje de utilizar la herramienta, comuníquelo a su empleador y consulte a un profesional sanitario cualicado.

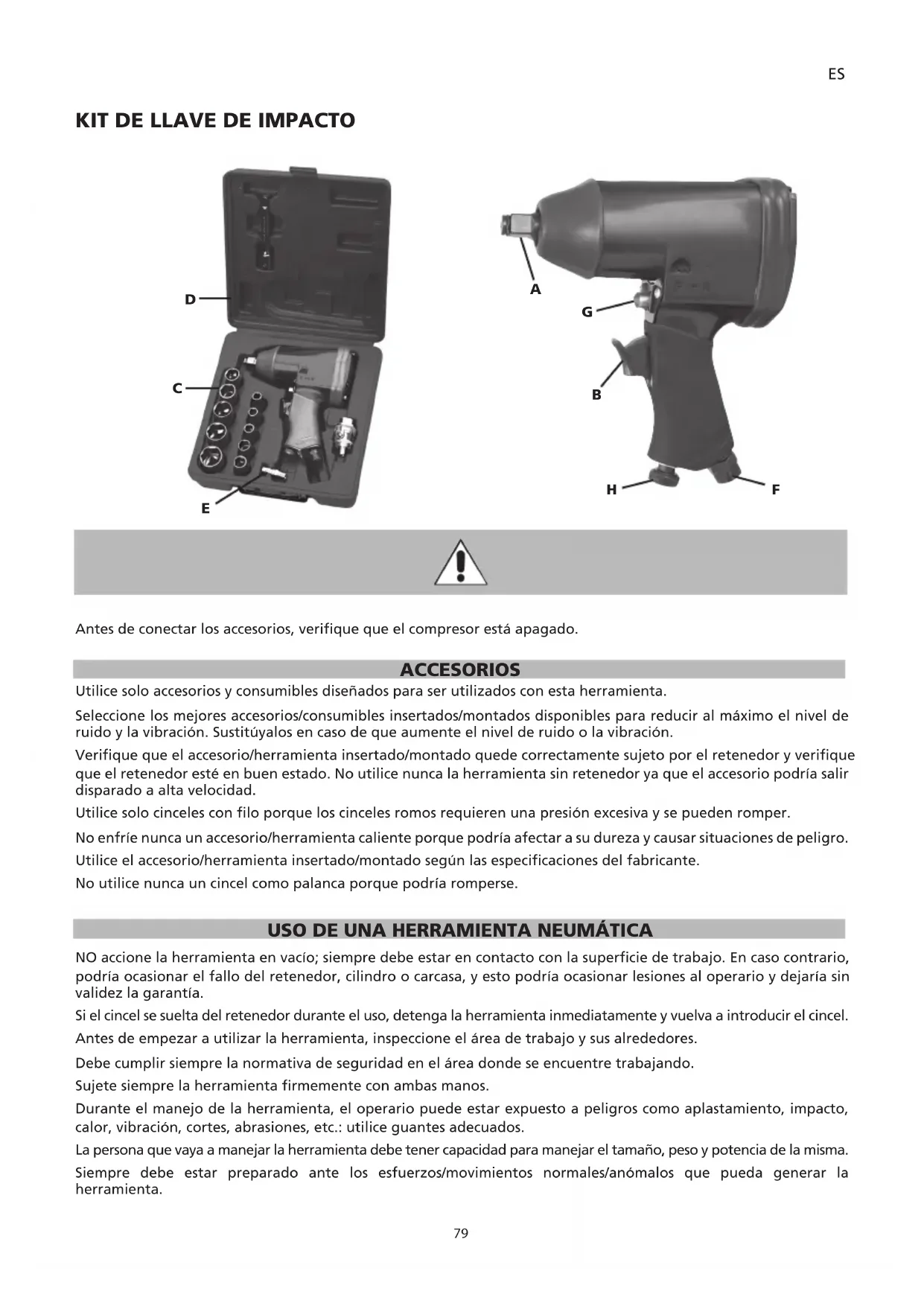

USO DE LA LLAVE DE IMPACTO

• Antes de utilizar el equipo, aplique varias gotas de aceite (D) en la abertura de entrada de aire (F) de la herramienta neumática.

• En caso de que la conexión (E) ya esté montada en la abertura de entrada (F), aplique varias gotas de aceite (D) en la conexión (E).

• Seleccione el vaso de impacto correcto (C) del kit según las necesidades y móntelo en el yunque (A).

• Conecte el manguito de alimentación de aire en E.

• Coloque el vaso sobre la tuerca que debe quitarse o montarse.

• Gire el mando F/R (G) a la posición F o R (F=Adelante o R=Atrás).

• Ajuste el mando regulador H para controlar la velocidad del caudal de aire.

• Presione el gatillo (B) para usar la herramienta. MANTENIMIENTO Desconecte el suministro de aire durante las tareas de mantenimiento de la herramienta. Limpie y seque con regularidad el ltro del sistema y la abertura de entrada de aire de la herramienta neumática. Lubrique los acoplamientos de desconexión rápida del sistema para evitar que se atasquen. Elimine a diario la condensación del ltro de aire y del compresor. Para evitar la formación de óxido y para minimizar el desgaste, limpie y lubrique la herramienta después de cada uso. Compruebe con regularidad que la herramienta no presenta piezas o tornillos/pernos ojos. En caso de pérdida de potencia: solicite la reparación de la herramienta. Solo los técnicos cualicados y con formación pueden ajustar o reparar la herramienta. Si la herramienta está equipada con silenciador, verique que el silenciador funcione correctamente. Debe sustituir el silenciador si está dañado. Debe realizarse un mantenimiento regular de la herramienta para minimizar la emisión de ruido y la vibración. Si tiene intención de no utilizar la herramienta durante un periodo prolongado, debe lubricarla. Ponga varias gotas de aceite sin resinas ni ácidos en la entrada de aire y deje que la herramienta funcione en vacío durante un par de segundos. Realice el mantenimiento una vez al año como mínimo. USO PREVISTO El usuario o el empleador debe evaluar el uso concreto que se puede presentar en cada caso. No utilice nunca la herramienta de un modo distinto al que fue diseñada y que se explica en este manual. Los posibles daños a consecuencia de ignorar las instrucciones de este manual, o causados por un uso incorrecto o por reparaciones incorrectas, no quedarán cubiertos por nuestra garantía y declinamos toda responsabilidad por ellos. Nos reservamos el derecho a realizar mejoras técnicas sin noticación previa. Esta herramienta está diseñada como llave. El uso previsto incluye el apriete y el aojamiento de tuercas, pernos y tornillos roscados. Para un uso distinto debe realizarse una evaluación de riesgos por parte del empleador/usuario. 80ES POSIBLES FALLOS Apague de inmediato el equipo si oye ruidos anómalos o si se produce una súbita pérdida de potencia. Compruebe la herramienta neumática y el sistema de suministro de aire comprimido. Herramienta neumática - lubricación insuciente - herramienta/accesorio desgastado, no adecuado para el uso o averiado Sistema de suministro de aire comprimido - presión insuciente en el compresor - regulador de presión no ajustado al nivel de presión correcto, adecuado para la herramienta que se está utilizando - hay una fuga en la manguera de conexión o en las conexiones (utilice cinta de teón o pasta selladora) - fugas en el sistema neumático - ltro o lubricador atascado - la manguera está aplastada, perforada o es demasiado larga (pierde presión)

ELIMINACIÓN DE RESIDUOS

El aceite del escape SE DEBE DESECHAR de manera que no contamine el medio ambiente y cumpliendo la normativa aplicable. La garantía queda expresamente anulada en caso de daños derivados de desgaste normal, sobrecarga, manejo o uso inadecuado de la herramienta. Para que sea aplicable la garantía, no debe desmontarse la herramienta para enviarla al distribuidor. Esta garantía cubre las piezas sustituidas y la mano de obra durante un periodo de 12 meses a partir de la fecha de compra (se requiere una prueba de compra, factura o recibo). Los defectos se eliminarán sustituyendo la herramienta o reparándola, según proceda. 81PT
