G-102 - Vijačnik Abac - Brezplačna navodila za uporabo

Vrsta izdelka	Pnevmatski udarni ključ
Znamka	Abac
Model	G-102
Napajanje	Stisnjen zrak
Priporočen delovni tlak	6,2 bara (nastavljiv preko regulatorja)
Priporočen pretok zraka	113 l/min (4 cfm)
Hitrost v prostem teku	7.000 vrt/min
Največji navor	300 Nm
Smer vrtenja	Naprej (F) in nazaj (R) preko gumba F/R
Nastavitev hitrosti	Da, s kolescem za pretok zraka
Priključek za dovod zraka	1/4" NPT
Največja dolžina cevi	6 do 8 metrov
Mazanje	Pnevmatsko olje (nekaj kapljic pred uporabo)
Vsebina kompleta	Udarni vstavki, nastavki, ključ
Predvidena uporaba	Zategovanje in popuščanje matic, vijakov in navojnih vijakov
Vzdrževanje	Očistite filter, izpraznite kondenzat, po vsaki uporabi naoljite
Servisiranje	Vsaj enkrat letno pri strokovnjaku
Varnost	Nosite rokavice in očala; ustavite ob nenavadnem hrupu; pred vzdrževanjem odklopite
Garancija	12 mesecev (deli in delo)
Odstranjevanje	Odstranite izpustno olje v skladu z zakonom

Pogosto zastavljena vprašanja - G-102 Abac

Kako uporabljati udarni ključ Abac G-102?

Pred uporabo kanite nekaj kapljic pnevmatskega olja v dovod zraka. Namestite ustrezen udarni vstavek. Priključite zračno cev. Vstavek namestite na matico, nastavite smer vrtenja z gumbom F/R (F = naprej, R = nazaj), prilagodite hitrost s kolescem, nato pritisnite sprožilec.

Katero olje uporabiti za mazanje?

Uporabite specifično pnevmatsko olje, brez smole in kisline. Pred vsako uporabo kanite nekaj kapljic v dovod zraka. Po daljši neaktivnosti prav tako naoljite in nekaj sekund vrtite orodje v prostem teku.

Kako nastaviti smer vrtenja?

Zavrtite gumb F/R na orodju. Položaj F za vrtenje naprej (zategovanje), položaj R za vrtenje nazaj (popuščanje). Preden spremenite smer, se prepričajte, da je orodje ustavljeno.

Kaj storiti, če orodje izgubi moč?

Najprej preverite tlak kompresorja in nastavitev regulatorja. Preglejte cev za morebitne puščanje ali zamašitve. Očistite filter in mazalnik. Če težava vztraja, dajte orodje popraviti strokovnjaku.

Kako vzdrževati orodje po uporabi?

Odklopite dovod zraka. Očistite orodje in ga posušite. Naoljite dovod zraka. Izpraznite kondenzat iz filtra in kompresorja. Orodje shranite na suhem mestu. Popolno vzdrževanje je treba opraviti vsaj enkrat letno.

Katere varnostne ukrepe sprejeti?

Nosite rokavice in zaščitna očala. Nikoli ne usmerjajte zračnega toka proti sebi ali drugim. Ne dotikajte se orodja po uporabi (vroča površina). Uporabljajte v prezračevanem okolju. Otroke držite stran. Ustavite orodje ob nenavadnem hrupu.

Ali lahko orodje uporabljamo za kaj drugega kot za matice?

Ne, orodje je zasnovano izključno za zategovanje in popuščanje matic, vijakov in navojnih vijakov. Drugačna uporaba zahteva oceno tveganja s strani delodajalca/uporabnika in lahko razveljavi garancijo.

Kako očistiti zračni filter?

Odklopite dovod zraka. Odstranite filter iz pnevmatskega sistema. Redno ga čistite in sušite. Preverite tudi odprtino za dovod zraka orodja. Zamašen filter lahko povzroči izgubo moči.

Kakšen tlak stisnjenega zraka je priporočen?

Priporočen tlak je približno 6,2 bara. Uporabite regulator tlaka za pravilno nastavitev. Previsok tlak lahko poškoduje orodje.

Kaj storiti ob nenavadnem hrupu?

Takoj ustavite orodje. Odklopite dovod zraka. Preverite orodje in dovodni sistem. Nenavaden hrup lahko pomeni pomanjkanje mazanja, obrabljen pripomoček ali puščanje. Za morebitne napake preverite navodila.

NAVODILA ZA UPORABO G-102 Abac

Uporabljajte samo pribor in potrošni material, ki je namenjen za uporabo s tem orodjem.

Izberite najboljši možni vstavljeni/nameščeni pribor/potrošni material, da bo raven hrupa in tresljajev čim nižja. Zamenjajte jih, će se raven hrupa in/ali tresljajev zviša.

Poskrbite, da bo vstavljeno/nameščeno orodje/pribor trdno vpeto v držalo in se prepričajte, da je držalo brezhibno. Orodja nikoli ne uporabljajte brez držala, ker lahko od njega z veliko hitrostjo odletavajo delci.

Uporabljajte samo ostra dleta, ker je za topa dleta potreben prevelik pritisk in se lahko zlomijo.

Nikoli ne hladite vročega orodja/pribora, ker to lahko vpliva na njegovo trdnost in povzroči nevarnost.

Vstavljeni/nameščeni pribor/orodje uporabljajte v skladu s specifikacijo proizvajalca.

Dleta nikoli ne uporabljajte kot vzvod, ker se lahko zlomi.

UPORABA PNEVMATSKEGA ORODJA

Orodja NE UPORABLJATE v zraku, vedno mora biti v stiku z delovno površino. Če tega ne upoštevate, lahko pride do okvare držala, valja ali ohišja, kar lahko povzroči poškodbo uporabnika in prenehanje garancije.

Če se dleto med uporabo sname z držala, nemudoma izklopite orodje in ponovno vstavite dleto.

Pred začetkom uporabe orodja se prepričajte, da poznate delovno območje in okolico.

Vedno upoštevajte varnostne predpise za delovno območje, na katerem delate.

Orodje vedno trdno držite z obema rokama.

Med uporabo orodja je lahko uporabnik izpostavljen tveganju za stiske, udarce, vročino, tresljaje, ureznine, odrgnine itd.: Nosite primerne rokavice.

Vsak, ki upravlja z orodjem, mora biti sposoben obvladati velikost, težo in moč orodja.

Vedno bodite pripravljeni na običajne/neobičajne premike/sile, ki jih orodje povzroča.

Ohranjajte ravnotežje, varno in trdno stojte.

V primeru prekinitve dotoka zraka spustite ročico/stikalo.

Med uporabo električnega orodja lahko začutite bolečine v dlaneh, rokah, ramenih, vratu in drugih delih telesa.

Če opazite znake, kot so trajno ali ponavljajoče se neugodje, močnejše bolečine, močan utrip, bolečine, mravljince, omrtvičenost, pekoče občutke ali togost: Ne prezrite teh opozorilnih znakov. Prenehajte z uporabo orodja, obvestite delodajalca in se posvetujte z izšolanim zdravstvenim delavcem.

UPORABA UDARNEGA VIJAČNIKA

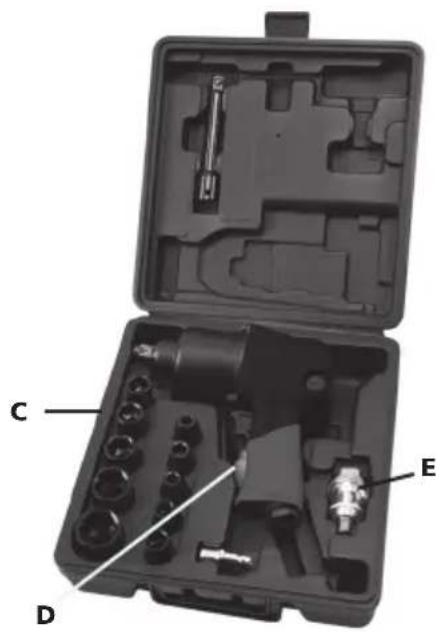

• Pred uporabo opreme nanesite nekaj kapljic olja (D) na odprtino za dovod zraka (F) na pnevmatskem orodju.
• Če je na dovodni odprtini (F) že nameščen priključek (E), nanj nalijte nekaj kapljic olja (D).
• Iz kompleta izberite ustrezen udarni nastavek (C) in ga namestite na vpenjalo (A).
• Cev za dovod zraka priključite v priključek E.
• Nastavek namestite na matico, ki jo želite odviti ali priviti.
  • Vrtljivi gumb F/R (G) zasukajte v položaj »F« ali »R« (F = naprej, R = nazaj).
• Prilagodite vrtljivi gumb regulatorja H za uravnavanje hitrosti pretoka zraka.
  • Za uporabo orodja pritisnite sprožilec (B).

VZDRŽEVANJE

Med vzdrževanjem orodja odklopite dovod zraka.

Redno čistite in sušite filter v sistemu in odprtino za dovod zraka na pnevmatskem orodju.

Namažite vse spojke za hiter odklop v sistemu, da preprečite zatikanje.

Vsak dan odlijte kondenzirano vodo iz zračnega filtra in iz kompresorja.

Da preprečite rjavenje in zmanjšate obrabo, po vsaki uporabi očistite in namažite orodje.

V primeru izgube moči: orodje dajte v popravilo.

Orodje smejo nastavljati ali popravljati samo izšolani in usposobljeni inženirji.

Orodje je treba redno vzdrževati, da se zmanjšajo emisije hrupa in vibracije.

Če orodja dalj časa ne nameravate uporabljati, ga morate naoljiti. Nanesite nekaj kapljic olja brez smole in kislin na odprtino za dovod zraka in pustite, da orodje nekaj sekund prosto teče.

Orodje vzdržujte najmanj enkrat letno.

NAMENSKA UPORABA

Uporabnik ali delodajalec uporabnika mora oceniti posebne vrste uporabe, do katerih lahko pride med vsako uporabo.

Orodja nikoli ne uporabljajte drugače kot za to, čemur je namenjeno, in kot je pojasnjeno v teh navodilih.

Za poškodbe, ki nastanejo zaradi neupoštevanja teh navodil ali zaradi napačne uporabe ali napačnih popravil, naša garancija nikoli ne velja in zanje ne odgovarjamo. Pridržujemo si pravico do tehničnih izboljšav brez predhodnega obvestila.

To orodje je zasnovano kot vijačnik. Predvidena uporaba vključuje privijanje in odvijanje matic, vijakov in navojnih vijakov. Če ga uporabljate na drug način, mora delodajalec/uporabnik oceniti tveganje.

MOŽNE OKVARE

Nemudoma izklopite opremo, će zaslišite nenavadne šume ali će se moč nenadoma zmanjša. Preverite pnevmatsko orodje in sistem za dovod stisnjenega zraka.

Pnevmatsko orodje

• mazanje ni zadostno
• izrabljeno orodje/pribor, neprimerno za uporabo ali v okvari

• tlak kompresorja je nezadosten
• regulator tlaka ni nastavljen na pravilno raven tlaka, primerno za uporabljeno orodje.
• priključna cev ali vodi puščajo (uporabite teflonski trak ali tesnilno pasto)
• pnevmatski sistem pušča
• filter ali mazalnik je zamašen
• cev je stisnjena, preluknjana ali predolga (izguba tlaka)

ODSTRANJEVANJE

Odpadno olje MORATE ODSTRANITI tako, da ne onesnažujete okolja, in v skladu z veljavnimi zakoni.

Garancija izrecno ne velja za poškodbe, ki nastanejo zaradi običajne obrabe, preobremenitve, neprimernega ravnanja z orodjem ali njegove uporabe. Da garancija velja, orodja ne smete razstaviti, ko ga vrnete prodajalcu.

Ta garancija velja za nadomestne dele in opravljeno delo v obdobju 12 mesecev od datuma nakupa (potreben je dokaz o nakupu, npr. račun ali potrdilo o prejemu).

Okvaro lahko odpravimo z zamenjavo orodja ali s popravilom, odvisno od primera.

SÚPRAVA RÁZOVÉHO UŤAHOVAČA
