Ürün Tipi	Pnömatik Darbeli Anahtar
Marka	Abac
Model	G-102
Güç Kaynağı	Basınçlı Hava
Önerilen Kullanım Basıncı	6,2 bar (regülatör ile ayarlanabilir)
Önerilen Hava Akışı	113 l/dk (4 cfm)
Boşta Devir	7.000 dev/dk
Maksimum Tork	300 Nm
Dönüş Yönü	İleri (F) ve Geri (R) F/R düğmesiyle
Hız Ayarı	Evet, hava akışı tekeri ile
Hava Giriş Bağlantısı	1/4" NPT
Maksimum Hortum Uzunluğu	6 ila 8 metre
Yağlama	Pnömatik yağ (kullanımdan önce birkaç damla)
Kit İçeriği	Darbeli lokmalar, uçlar, anahtar
Kullanım Amacı	Somun, cıvata ve vidaların sıkılması ve gevşetilmesi
Bakım	Filtreyi temizlemek, yoğuşmayı boşaltmak, her kullanımdan sonra yağlamak
Periyodik Bakım	Yılda en az bir kez profesyonel tarafından
Güvenlik	Eldiven ve gözlük takın; anormal ses varsa durdurun; bakımdan önce fişi çekin
Garanti	12 ay (parça ve işçilik)
Bertaraf	Egzoz yağını yasalara uygun şekilde atın

Sık sorulan sorular - G-102 Abac

Abac G-102 darbeli anahtar nasıl kullanılır?

Kullanımdan önce hava girişine birkaç damla pnömatik yağ damlatın. Uygun darbeli lokmayı takın. Hava hortumunu bağlayın. Lokmayı somuna yerleştirin, F/R düğmesiyle dönüş yönünü ayarlayın (F = ileri, R = geri), hızı tekerle ayarlayın, ardından tetike basın.

Yağlama için hangi yağ kullanılmalı?

Reçine veya asit içermeyen özel pnömatik yağ kullanın. Her kullanımdan önce hava girişine birkaç damla damlatın. Uzun süre kullanılmadıysa, ayrıca yağlayın ve aleti boşta birkaç saniye çalıştırın.

Dönüş yönü nasıl ayarlanır?

Alet üzerindeki F/R düğmesini çevirin. F konumu ileri dönüş (sıkma), R konumu geri dönüş (gevşetme) içindir. Yönü değiştirmeden önce aletin durduğundan emin olun.

Alet güç kaybederse ne yapmalı?

Önce kompresör basıncını ve regülatör ayarını kontrol edin. Hortumda kaçak veya tıkanıklık olup olmadığını inceleyin. Filtreyi ve yağlayıcıyı temizleyin. Sorun devam ederse, aleti bir profesyonele tamir ettirin.

Kullanımdan sonra alet nasıl bakım yapılır?

Hava beslemesini kesin. Aleti temizleyin ve kurulayın. Hava girişini yağlayın. Filtredeki ve kompresördeki yoğuşmayı boşaltın. Aleti kuru bir yerde saklayın. Yılda en az bir kez tam bakım yapılmalıdır.

Hangi güvenlik önlemleri alınmalı?

Eldiven ve koruyucu gözlük takın. Hava akışını asla kendinize veya başkalarına yöneltmeyin. Kullanımdan sonra aleve dokunmayın (sıcak yüzey). Havalandırmalı bir ortamda kullanın. Çocukları uzak tutun. Anormal ses durumunda aleti durdurun.

Alet somun dışında başka işler için kullanılabilir mi?

Hayır, alet yalnızca somun, cıvata ve vidaların sıkılması ve gevşetilmesi için tasarlanmıştır. Farklı kullanımlar, işveren/kullanıcı tarafından risk değerlendirmesi gerektirir ve garantiyi geçersiz kılabilir.

Hava filtresi nasıl temizlenir?

Hava beslemesini kesin. Filtreyi pnömatik sistemden çıkarın. Düzenli olarak temizleyin ve kurulayın. Ayrıca aletin hava girişini kontrol edin. Tıkalı bir filtre güç kaybına neden olabilir.

Önerilen basınçlı hava basıncı nedir?

Önerilen basınç yaklaşık 6,2 bar'dır. Doğru ayar için basınç regülatörü kullanın. Çok düşük basınç performansı düşürür, çok yüksek basınç alete zarar verebilir.

Anormal ses durumunda ne yapmalı?

Aleti hemen durdurun. Hava beslemesini kesin. Aleti ve besleme sistemini kontrol edin. Olağandışı ses, yağlama eksikliği, aşınmış aksesuar veya kaçak belirtisi olabilir. Olası arızalar için kılavuza bakın.

KULLANIM KILAVUZU G-102 Abac

• Bu kılavuz uluslararası standartlara atıfta bulunduğundan, öncelikle yerel güvenlik düzenlemeleri hakkında bilgi edinmenizi ve bunlara uyulduğundan emin olmanızı öneririz.
• Basınçlı hava, yüksek güç potansiyeline sahip bir güç beslemesidir; dolayısıyla, kompresörü veya aksesuar kitini kullanırken son derece dikkatli olun.
• Basınçlı havanın kullanılması için, geçerli tüm düzenlemelerin bilinmesi ve bunlara uyulması gereklidir.
• Deneyimsiz personel tarafından gözetimsiz bir şekilde kullanılmasına izin vermeyin. Çocukları ve hayvanları çalışma alanından uzak tutun.
• Aleti uygun bir şekilde kullanmak için dengeli bir pozisyon alın ve aleti sıkıca tutun.
• Aletin yanlışlıkla veya beklenmeyen bir şekilde hareket etmesi, ciddi bir tehlikeye neden olabilir.
• Aletleri, potansiyel olarak patlayıcı bir atmosfere sahip olan veya toz birikintileri, gaz boru hatları veya elektrik kanalı hatları bulunan tesislerde kullanmayın.
• Aleti sadece uygun şekilde havalandırılan bir ortamda kullanın.
• Yüksek derecede yanıcı olan işlenmiş malzemelere veya bunların patlama potansiyeline özellikle dikkat edin.
• İşlenmiş parçanın tutarlılığını veya kullanılan aksesuarların kalitesinin zayıf olması durumunda, talaş veya parçacıkların tehlikeli bir şekilde fırlatılabileceği unutmayın.
• Potansiyel kıvılcım ve talaşla işleme cürufuna karşı dikkatlı olun.
• Döner parçalara sahip aletler ve bunların aksesuarları dolanabilir ve kauçuk ya da metal donatılı eldivenlerin bükülmesine neden olabilir. Bu nedenle, bunları kullanırken özellikle dikkatli olun.
• Pnömatik çekiçler, betonarme elemanların yıkımında kullanmak için uygun değildir.

GENEL GÜVENLİK DÜZENLEMELERİ

• Ekipmanı, gerekli güvenlik cihazları olmadan kullanmayın.
• Aleti taşırken, kesinlikle basınçlı hava hortumundan tutmayın.
• Diğer kişilerin çalışma alanına yaklaşmasına izin vermeyin.
• Hava jetini veya aleti kendinize veya herhangi bir üçüncü kişiye doğrultmayın.
• Aletin yüzeyi çok sıcak olabileceğinden, aleti kullandıktan hemen sonra aletle doğrudan temas etmekten daima kaçının.
• Çalışırken, ekipmanın hareketli parçalarına dokunmayın.
• Aleti veya aksesuarlarını hiçbir şekilde açmayın veya değiştirmeyin. Tüm onarımlar, sadece eğitimli personel tarafından gerçekleştirilmelidir.
• Metalle çalışıyorsanız, kesim işleminin yönünü, operatör veya yakındaki diğer kişiler için tehlike oluşturmayacak şekilde ayarlamayı unutmayın.

YAPMANIZ GEREKENLER

• Bu aletin aksesuarlarını monte etmeden, çalıştırmadan, onarmadan, bakıma tabi tutmadan ve değiştirmeden önce, bu kılavuzun içeriğini okuyun ve anlayın.
• Alet yalnızca kalifiye ve eğitimli operatörler tarafından monte edilmeli, ayarlanmalı veya kullanılmalıdır.

TR

• Basınçlı hava bağlantısını yalnızca ekipman kapalıyken yapın.
• Aletin optimum performans göstermesi için, gereken hortum ve bağlantı ebatlarının kullanıldığından emin olun.
• Aleti çalıştırmadan önce, aletin bağlantısını kontrol edin ve basınçlı hava hortumunun zarar görmediğinden emin olun.
• Hortumu alete bağlamadan önce, hortumun ve hızlı bağlantı elemanının temiz olup olmadığını lütfen kontrol edin. Bunu, hortum ve hızlı bağlantı elemanı içerisinde serbest bir şekilde hava geçirerek yapın.
• Gereksiz gürültüyü önlemek için, takılan aksesuarı kılavuzdaki talimatlara göre seçin ve değiştirin.
• Uygulama ve cihaz için uygun olan aksesuarlar kullanım ve bunları doğru bir şekilde bağlayın. Bunların talimatlara uygun bir şekilde kullanıldığından ve doğru bir şekilde takıldıklarından emin olun.
• Her kullanım öncesinde, aletlerin ve aksesuarların aşınma durumunu kontrol edin. Gerekiyorsa, bunları değiştirin.
• Aletin değiştirilmesi durumunda, bakım işlemleri sırasında ve çalışma bittiğinde, basınçlı hava bağlantısını kesin.
• Aletin kontrolsüz bir şekilde hareket etmesini önlemek için, aleti yalnızca hortumda basınç OLMADIĞINDA çıkarın.
• Çalışma alanını düzenli tutun.
• Aleti yere koymadan önce, aletin tamamen durduğundan emin olun
• Pnömatik aleti temiz ve kuru bir yerde saklayın
• İş istasyonunun dengeli olduğundan daima emin olun.
• İş parçasını bir kelepçe veya sabitleme aletiyle sıkı bir şekilde tutun.
• Aleti yalnızca asıl uygulama amacına yönelik olarak kullanın. Üretici, güvenlik düzenlemelerine uyulmamasından veya aletin yanlış kullanılmasından doğabilecek zararlardan dolayı herhangi bir sorumluluk kabul etmez.
• Yalnızca kullanılan alet için uygun olan aksesuarlar kullanım.
• Basınçlı havanın kalitesi iyi olmalı, yani basınçlı hava temiz ve kuru olmalıdır; bu, en iyi şekilde, bir hava filtresi ile sağlanır. Bir komple FRL (filtre, regülatör, yağlayıcı) biriminin kullanılmasını öneriyoruz. Yağlayıcının dakikada 3 ila 6 damla yağlayacak şekilde ayarlanması gereklidir. Yağlayıcı ve alet arasındaki hava hortumunun uzunluğu, 6 ila 8 metreyi kesinlikle geçmemelidir.
• Pnömatik aletler, daha spesifik olarak ifade etmek gerekirse çekiçli kırıcılar, titreşim üretir. Uzun süre ve kötü bir postürle kullanılması, ellere, parmaklara veya dirseklere hasar verebilir. Herhangi bir ağrı, karıncalanma veya başka herhangi bir rahatsızlık hissederseniz, ürünü kullanmaya derhal ara verin. Sorun devam ederse, çalışmaya devam etmeden önce bir doktora danışın.

WAARSCHUWING:

Aksesuarları bağlamadan önce, kompresörün kapatıldığından emin olun.

AKSESUARLAR

Sadece bu aletle kullanılmak üzere tasarlanmış aksesuarları ve sarf malzemelerini kullanın.

Mümkün olan en düşük gürültü seviyesi ve titreşim için, takılan/monte edilen tipteki mevcut aksesuarlardan/sarf malzemelerinden en iyi olanlarını seçin. Gürültü seviyesi ve/veya titreşimin artması durumunda bunları değiştirin.

Takılan/monte edilen alet/aksesuarın, tespit elemanı tarafından iyi bir şekilde tutulduğundan ve tespit elemanının iyi durumda olduğundan emin olun. Nesnelerin yüksek hızla fırlatılmasına neden olabileceğinden, aleti kesinlikle tespit elemanı olmaksızın kullanmayın.

Körlenmiş keskiler aşırı basınç uygulanmasını gerektirir ve kırılabilir, bu nedenle yalnızca keskin keskiler kullanın.

Sıcak bir aleti/aksesuari kesinlikle soğutmaya tabi tutmayın; bu, sertliği etkileyerek, tehlikeli durumlara neden olabilir.

Takılan/monte edilen aksesuarı/aleti, üretici şartnamelerine uygun olarak kullanın.

Kırılmaya neden olabileceğinden, bir keskiyi kesinlikle manivela amaçlı kullanmayın.

PNÖMATİK ALET KULLANIMI

Aleti serbestçe ÇALIŞTIRMAYIN; alet, her zaman çalışma yüzeyi ile temas halinde olmalıdır. Aksi takdirde Tespit Elemanı, Silindir veya muhafaza arızalanabilir; bu durum, operatörün yaralanmasıyla sonuçlanabilir ve garantiyi geçersiz kılacaktır.

Kullanım sırasında keski, tespit elemanından serbest bırakılırsa aleti derhal durdurun ve keskiyi tekrar takın.

Aleti kullanmaya başlamadan önce, iş yeri ve çevresini iyi bildiğinizden emin olun.

Çalışma gerçekleştirdiğiniz çalışma alanı için daima güvenlik düzenlemelerine uyun.

Aleti her zaman iki elinizle sıkı bir şekilde tutun.

Operatör, aleti kullanırken, ezilme, darbe, ısı, titreşim, kesilme, aşınma vb. gibi tehlikelere maruz kalabilir: Uygun eldivenler takın.

Aleti kullanan herhangi bir kişi, aletin boyutunu, ağırlığını ve gücünü idare edebilmelidir.

Alet tarafından üretilecek normal/anormal hareketler/kuvvetler için daima hazır olun.

Vücudunuzu dengede tutun, ayaklarınızu güvenli ve sağlam bir şekilde basın.

Hava beslemesinin kesilmesi durumunda, kolu/tetiği bırakın.

Bir elektrikli alet kullanırken, ellerinizde, kollarınızda, omuzlarınızda, boynunuzda ve vücudunuzun diğer kısımlarında rahatsızlık hissedebilirsiniz.

Kalıcı veya sürekli rahatsızlık, ağrı, zonklama, sızlama, karıncalanma, uyuşma, yanma hissi veya sertlik gibi semptomlar yaşarsanız: Bu uyarı belirtilerini yok saymayın. Aleti kullanmayı bırakın, işvereninize haber verin ve nitelikli bir sağlık uzmanına danışın.

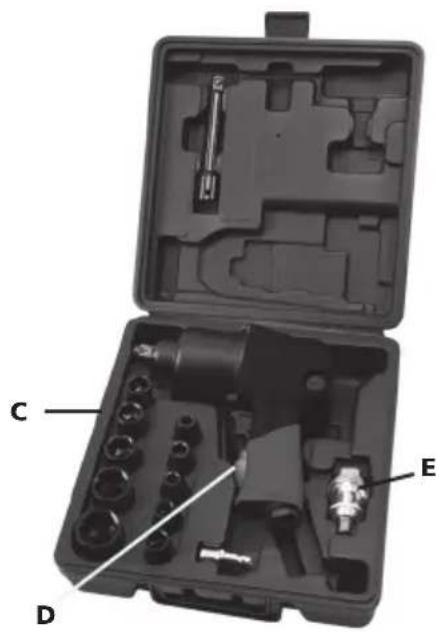

DARBELİ ANAHTAR KULLANIMI

• Ekipmanı çalıştırmadan önce, pnömatik aletin hava girişi açıklığına (F) birkaç damla yağ (D) damlatın.
• Bağlantı (E) giriş açıklığına (F) takılı durumda ise üzerine (E) birkaç damla yağ (D) damlatın.
• Gerekli doğru darbeli lokmayı (C) kitten seçin ve örse (A) monte edin.
• Hava besleme hortumunu E'ye bağlayın.
• Lokmayı sökülecek veya takılacak olan somunun üzerine yerleştirin.
• F/R yuvarlak düğmesini (G) "F" veya "R" konumuna çevirin (F=İleri veya R=Geri).
• Hava akış hızını kontrol etmek için regulatör düğmesini (H) ayarlayın.
• Aleti kullanmak için tetiğe (B) basın.

BAKIM

Bakım sırasında, alet üzerindeki hava beslemesini kesin.

Sistemdeki filtreyi ve pnömatik alet hava giriş açıklığını düzenli olarak temizleyin ve kurulayın.

Tutukluk yapmalarını önlemek için, sistem üzerindeki tüm hızlı bağlantı kesme elemanlarını yağlayın.

Hava filtresindeki ve kompresördeki yoğuşmayı günlük olarak tahliye edin.

Pas oluşumunu önlemek ve aşınmayı en aza indirmek için, her kullanımdan sonra aleti temizleyin ve yağlayın.

Aleti, gevşek civatalar/vidalar veya parçalar bakımından düzenli olarak kontrol edin.

Güç kaybı durumunda: aleti onarıma gönderin.

Aletin yalnızca eğitimli ve kalifiye mühendisler tarafından ayarlanması veya onarılmasına izin verilir.

Alet bir susturucu ile donatılmışsa, bu susturucunun düzgün çalıştığından emin olun; hasarlı bir susturucu değiştirilmelidir.

Gürültü emisyonunu ve meydana gelen titreşimi en aza indirmek için aletin bakımı düzenli olarak yapılmalıdır.

Aleti uzun süre kullanmayacaksanız, aletin yağlanması gerekir. Lütfen hava girişine reçine ve asit içermeyen bir yağdan birkaç damla damlatın ve aletin birkaç saniye serbest çalışmasını sağlayın.

Aleti yılda en az bir kez bakıma tabi tutun.

KULLANIM AMACI

Kullanıcı veya kullanıcıının işvereni, her bir kullanımın sonucu olarak var olabilecek özel kullanımı değerlendirecektir.

Aleti kesinlikle tasarım amacının dışındaki bir amaç için ve bu kılavuzda açıklanan kullanım şeklinin dışında kullanmayın.

Bu kılavuza uyulmaması sonucunda meydana gelen veya yanlış kullanım veya yanlış onarımdan kaynaklanan hasarlar kesinlikle garantimiz kapsamında değildir ve bununla ilgili herhangi bir sorumluluk, tarafımızca kabul edilmeyecektir. Önceden bildirimde bulunmaksızın teknik geliştirmeler yapma hakkımız saklıdır.

Bu alet bir anahtar olarak tasarlanmıştır. Tasarlanan kullanım amacı somunların, civataların ve dişli vidaların sıkılması ve sökülmesidir. Başka bir amaçla kullanılması durumunda, işveren/kullanıcı tarafından bir risk değerlendirmesi yapılması gereklidir.

OLASI ARIZALAR

Olağan dışı gürültüler duyarsanız veya ani bir güç düşüşü meydana gelirse, ekipmanı derhal kapatın. Pnömatik aleti ve basınçlı hava besleme sistemini kontrol edin.

Pnömatik alet

• yetersiz yağlama
• aşınmış, kullanım için uygun olmayan veya arızalı alet/aksesuar

Basınçlı hava besleme sistemi

• kompresör basıncı yetersiz
• basınç regülatörü, kullanılan alete uygun olan, doğru basınç seviyesine ayarlanmamış.
• bağlantı hortumundan veya bağlantılardan bir sızıntı var (Teflon bant veya sızdırmazlık macunu kullanın)
• pnömatik sistemde sızıntılar
• filtre veya yağlayıcı tıkanmış
• hortum ezilmiş, delinmiş veya çok uzun (basınç kaybı)

BERTARAF

Kullanılmış yağ, çevreyi kirletmeyecek ve yürürlükteki yasalara uygun bir şekilde BERTARAF EDİLMELİDİR.

Düzenli aşınmadan, aşırı yüklenmeden ve alet için uygun olmayan bir taşıma veya kullanımdan kaynaklanan hasarlar meydana gelmesi durumunda tüm garantiden açıkça feragat edilmektedir. Garantinin geçerli olabilmesi için, alet, bayinize iade edildiğinde sökülmemiş olmalıdır.

Bu garanti, satın alma tarihinden itibaren 12 ay boyunca parça değişimini ve işçiliği kapsar (fatura veya makbuz gibi bir satın alma kanıtı gereklidir).

Herhangi bir kusur, duruma göre, alet değiştirilerek veya onarılarak giderilebilir.

SLAGMOERSLEUTELKIT
