Producttype	Pneumatische slagmoersleutel
Merk	Abac
Model	G-102
Voeding	Perslucht
Aanbevolen werkdruk	6,2 bar (instelbaar via regelaar)
Aanbevolen luchtdebiet	113 l/min (4 cfm)
Onbelaste snelheid	7.000 tpm
Maximaal koppel	300 Nm
Draairichting	Vooruit (F) en Achteruit (R) via F/R-knop
Snelheidsregeling	Ja, via luchtdebietregelaar
Luchtinlaataansluiting	1/4" NPT
Maximale slanglengte	6 tot 8 meter
Smering	Pneumatische olie (enkele druppels voor gebruik)
Inhoud van de set	Slagdoppen, bits, sleutel
Beoogd gebruik	Aan- en losdraaien van moeren, bouten en schroeven
Onderhoud	Filter reinigen, condenswater aftappen, smeren na elk gebruik
Onderhoud	Minstens een keer per jaar door een professional
Veiligheid	Handschoenen en bril dragen; stoppen bij abnormaal geluid; loskoppelen voor onderhoud
Garantie	12 maanden (onderdelen en arbeid)
Afvoeren	Afvoeren van olie volgens de wet

Veelgestelde vragen - G-102 Abac

Hoe gebruik ik de Abac G-102 slagmoersleutel?

Voor gebruik enkele druppels pneumatische olie in de luchtingang doen. Plaats de juiste slagmoersleuteldopper. Sluit de luchtslang aan. Plaats de dopper op de moer, stel de draairichting in met de F/R-knop (F = vooruit, R = achteruit), pas de snelheid aan met de regelaar en druk op de trekker.

Welke olie gebruiken voor smering?

Gebruik een speciale pneumatische olie, zonder hars of zuur. Giet enkele druppels in de luchtingang voor elk gebruik. Na een lange periode van inactiviteit ook smeren en het gereedschap een paar seconden onbelast laten draaien.

Hoe stel ik de draairichting in?

Draai aan de F/R-knop op het gereedschap. Stand F voor vooruitdraaien (aandraaien), stand R voor achteruitdraaien (losdraaien). Zorg dat het gereedschap stilstaat voordat u de richting verandert.

Wat te doen als het gereedschap vermogen verliest?

Controleer eerst de compressordruk en de regelaarinstelling. Inspecteer de slang op lekken of verstoppingen. Reinig het filter en de smeerder. Als het probleem aanhoudt, laat het gereedschap repareren door een professional.

Hoe onderhoud ik het gereedschap na gebruik?

Koppel de luchttoevoer los. Reinig het gereedschap en droog het. Smeer de luchtingang. Tap condenswater af uit het filter en de compressor. Berg het gereedschap op een droge plaats op. Een volledige onderhoudsbeurt moet minstens één keer per jaar worden uitgevoerd.

Welke veiligheidsmaatregelen moet ik nemen?

Draag handschoenen en een veiligheidsbril. Richt de luchtstraal nooit op uzelf of anderen. Raak het gereedschap niet aan na gebruik (heet oppervlak). Gebruik in een geventileerde omgeving. Houd kinderen uit de buurt. Stop het gereedschap bij abnormaal geluid.

Kan het gereedschap voor andere dingen dan moeren worden gebruikt?

Nee, het gereedschap is alleen ontworpen voor het aan- en losdraaien van moeren, bouten en schroeven. Ander gebruik vereist een risicobeoordeling door de werkgever/gebruiker en kan de garantie ongeldig maken.

Hoe reinig ik het luchtfilter?

Koppel de luchttoevoer los. Verwijder het filter uit het pneumatische systeem. Reinig het regelmatig en droog het. Controleer ook de luchtingang van het gereedschap. Een verstopt filter kan vermogensverlies veroorzaken.

Welke persluchtdruk wordt aanbevolen?

De aanbevolen druk is ongeveer 6,2 bar. Gebruik een drukregelaar om correct in te stellen. Een te lage druk vermindert de prestaties, een te hoge druk kan het gereedschap beschadigen.

Wat te doen bij abnormaal geluid?

Stop onmiddellijk het gereedschap. Koppel de luchttoevoer los. Controleer het gereedschap en het toevoersysteem. Ongewoon geluid kan wijzen op gebrek aan smering, een versleten accessoire of een lek. Raadpleeg de handleiding voor mogelijke defecten.

GEBRUIKSAANWIJZING G-102 Abac

NL Slagmoersleutelkit - Gebruiksaanwijzing

• Aangezien deze handleiding verwijst naar internationale normen, raden we aan om eerst informatie te verkrijgen over plaatselijke veiligheidsvoorschriften en om ervoor te zorgen dat deze worden nageleefd.
• Perslucht kan een sterke krachtbron zijn. Wees daarom uiterst voorzichtig wanneer u de compressor of de accessoireset gebruikt.
• Het gebruik van perslucht vereist kennis en naleving van de geldende regelgeving.
• Sta onbevoegd gebruik door personeel zonder de nodige ervaring niet toe. Houd kinderen en dieren buiten het werkgebied.
• Werk in een stabiele positie om het gereedschap op de juiste manier te gebruiken en stevig vast te pakken.
• Onbedoelde en onverwachte bewegingen van het gereedschap kunnen een ernstig gevaar vormen.
• Gebruik het gereedschap niet in ruimtes met een potentieel explosieve atmosfeer, of op plaatsen waar zich stofafzettingen, gasleidingen of elektrische leidingen bevinden.
• Gebruik het gereedschap alleen in een correct geventileerde omgeving.
• Pas goed op voor verwerkte materialen die licht ontvlambaar of explosiegevaarlijk zijn.
• Een slechte consistentie van een gefreesd deel of een slechte kwaliteit van een gebruikte accessoires kan tot het gevaarlijk rondvliegen van fragmenten leiden.
• Let op mogelijke vonken en rondvliegende deeltjes tijdens het werken.
• Gereedschappen met roterende onderdelen en hun accessoires kunnen verstrikt raken in handschoenen die met rubber zijn bewerkt of met metaal zijn versterkt. Wees daarom bijzonder voorzichtig wanneer u ze gebruikt.
• Pneumatische hamers zijn niet geschikt voor het slopen van gewapend beton.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Gebruik de apparatuur niet zonder de nodige veiligheidsvoorzieningen.
• Draag het gereedschap nooit aan de persluchtslang.
• Laat anderen het werkgebied niet betreden.
• Richt de luchtstraal of het gereedschap niet op uzelf of op anderen.
• Vermijd in elk geval direct contact met het gereedschap kort nadat het is gebruikt, omdat het oppervlak erg heet kan zijn.
• Raak tijdens het gebruik de bewegende delen van het apparaat niet aan.
• Open het gereedschap of de accessoires niet en breng geen wijzigingen aan. Reparaties mogen alleen door getraind personeel worden uitgevoerd.
• Als u met metaal werkt, moet het snijwerk zodanig worden gericht dat het geen gevaar oplevert voor de gebruiker of voor omstanders.

WHAT YOU SHOULD DO

• Lees en begrijp de inhoud van deze handleiding voordat u dit gereedschap installeert, gebruikt, repareert, onderhoudt of accessoires wisselt.
• Alleen gekwalificeerde en getrainde gebruikers mogen dit gereedschap installeren, aanpassen of gebruiken.

NL

• Sluit perslucht alleen aan terwijl het apparaat is uitgeschakeld.
• Zorg voor een optimale werking van het gereedschap dat de juiste slang met de juiste aansluitmaat wordt gebruikt.
• Controleer voor het starten van het gereedschap de aansluiting en zorg ervoor dat de persluchtslang niet is beschadigd.
• Controleer voordat u de slang op het gereedschap aansluit of de slang en de snelkoppeling schoon zijn. Doe dit door lucht door de slang en de snelkoppeling te blazen.
• Kies en vervang het aangekoppelde accessoire volgens de instructies in de handleiding om onnodig lawaai te voorkomen.
• Gebruik accessoires die geschikt zijn voor de toepassing en die in overeenstemming zijn met het apparaat. Sluit ze op de juiste manier aan. Controleer of ze worden gebruikt volgens de instructies en of ze correct zijn aangebracht.
• Controleer vóór elk gebruik de slijtage van de gereedschappen en accessoires. Vervang ze indien nodig.
• Ontkoppel de persluchtaansluiting als er van gereedschap wordt gewisseld, tijdens onderhoud en als u klaar bent met werken.
• Koppel het gereedschap alleen los wanneer de slang NIET onder druk staat. Op deze manier worden ongecontroleerde bewegingen voorkomen.
  • Houd het werkgebied netjes.
• Zorg ervoor dat het gereedschap volledig tot stilstand is gekomen voordat u het op de grond legt
• Berg het pneumatische gereedschap schoon en op een droge plaats op
• Zorg er altijd voor dat het werkstation stabiel is.
• Zet het te bewerken onderdeel stevig vast met een klem of een bevestigingsgereedschap.
• Gebruik het gereedschap alleen voor toepassing waarvoor het bedoeld is. De fabrikant ziet af van elke aansprakelijkheid voor schade die voortvloeit uit het niet in acht nemen van veiligheidsvoorschriften of uit een oneigenlijk gebruik van het gereedschap.
• Gebruik alleen accessoires die geschikt zijn voor het gebruikte gereedschap.
• De kwaliteit van de perslucht moet goed zijn: schoon en droog. Dit kan het beste worden gegarandeerd door middel van een luchtfilter. Wij adviseren het gebruik van een complete FRL-eenheid (eenheid voor filteren, regelen en smeren). De oliespuit moet worden afgesteld op ca. 3 tot 6 druppels per minuut. De luchtslang tussen oliespuit en gereedschap mag nooit langer zijn dan 6 tot 8 meter.
• Pneumatisch gereedschappen en met name breekhamers genereren trillingen. Langdurig gebruik en een verkeerde houding kunnen schade aan handen, vingers en ellebogen veroorzaken. Pauzeer onmiddellijk zodra u pijn, tintelingen of andere problemen waarneemt. Als het probleem aanhoudt, raadpleeg dan een arts voordat u verdergaat met het werk.

FORSIGTIG:

Controleer voordat u accessoires aansluit of de compressor is uitgeschakeld.

ACCESSOIRES

Gebruik alleen accessoires en verbruiksartikelen die zijn ontworpen voor gebruik met dit gereedschap.

Selecteer de best beschikbare geplaatste/gemonteerde accessoires/verbruiksartikelen voor het laagst mogelijke geluids- en trillingsniveau. Vervang ze als het lawaai en/of de trillingen toenemen.

Zorg ervoor dat het geplaatste/gemonteerde gereedschap/accessoire goed wordt vastgehouden door de houder en zorg ervoor dat de houder in goede staat verkeert. Gebruik het gereedschap nooit zonder een houder, omdat dit kan leiden tot voorwerpen die met hoge snelheid rondvliegen.

Gebruik alleen scherpe beitels, omdat stompe beitels overmatige druk vereisen en kunnen breken.

Koel een heet gereedschap/accessoire nooit af. Dit kan invloed hebben op de hardheid van het materiaal en dus gevaarlijke omstandigheden veroorzaken.

Gebruik het geplaatste/gemonteerde accessoire/gereedschap volgens de specificaties van de fabrikant.

Gebruik een beitel nooit als hefboom omdat dit tot breuk kan leiden.

GEBRUIK VAN EEN PNEUMATISCH GEREEDSCHAP

Gebruik het gereedschap NIET zonder contact. Het moet altijd in contact zijn met het werkoppervlak. Als u zich niet aan deze regel houdt, kan de houder, cilinder of de behuizing breken. Dit kan tot letsel voor de gebruiker leiden en de garantie ongeldig maken.

Als een beitel loskomt uit de houder tijdens het gebruik, schakel het gereedschap dan meteen uit en stop de beitel terug in de houder.

Zorg er vóór het gebruik van gereedschap voor dat u bekend bent met de werkplaats en de omgeving.

Houd u altijd aan de veiligheidsvoorschriften voor het werkgebied waarin u werkt.

Houd het gereedschap altijd stevig met beide handen vast.

Tijdens het bedienen van het gereedschap kan de gebruiker worden blootgesteld aan gevaren zoals pletten, stoten, hitte, trillingen, snijwonden, schaafwonden, enz. Draag geschikte handschoenen.

Elke persoon dat het gereedschap hanteert, moet de grootte, het gewicht en de kracht van het gereedschap aankunnen.

NL

Wees altijd voorbereid op normale/abnormale bewegingen/krachten die door het gereedschap worden gegenereerd.

Houd uw lichaam in balans, plaats uw voeten stevig op de grond.

Laat de hendel/trekker los als de luchttoevoer wordt onderbroken.

Wanneer u een elektrisch gereedschap gebruikt, kunt u ongemak ervaren in uw handen, armen, schouders, nek en andere delen van uw lichaam.

Als u symptomen ervaart zoals aanhoudend of herhaald ongemak, pijn, kloppend gevoel, tintelingen, gevoelloosheid, branderig gevoel of stijfheid: negeer deze waarschuwingssignalen niet. Stop met het gebruik van het gereedschap, praat met uw werkgever en raadpleeg een gekwalificeerde gezondheidswerker.

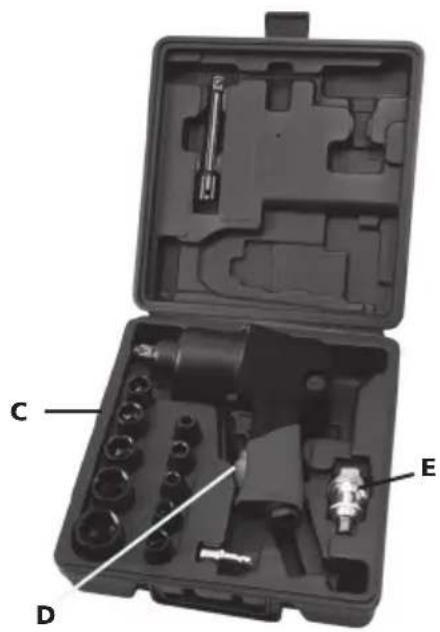

• Doe enkele druppels olie (D) in de luchtinlaatopening (F) van het pneumatische gereedschap voordat u het apparaat gebruikt.
• Indien de aansluiting (E) al op de inlaatopening (F) is bevestigd, doet u er enkele druppels olie (D) op (E).
• Kies de juiste dop (C) van de kit naar behoefte en breng deze aan op het aambeeld (A).
• Sluit de luchttoevoerslang aan op E.
• Plaats de dop over de moer die moet worden verwijderd of aangebracht.
• Draai de F/R-knop (G) naar de stand "F" of "R" (F= Vooruit/Forward of R=Achteruit/Reverse).
• Stel de regelknop H af om de snelheid van de luchtstroom te regelen.
• Druk de trekker (B) in om het gereedschap te gebruiken.

ONDERHOUD

Koppel de luchttoevoer los tijdens onderhoud aan het gereedschap.

Reinig en droog regelmatig het filter in het systeem en in de luchtinlaatopening van het pneumatische gereedschap.

Smeer alle snelkoppelingen op het systeem om vastlopen te voorkomen.

Tap dagelijks condenswater af uit het luchtfilter en uit de compressor.

Reinig en smeer het gereedschap na elk gebruik om roestvorming te voorkomen en slijtage tot een minimum te beperken.

Controleer het gereedschap regelmatig op losse bouten/schroeven of onderdelen.

Als het gereedschap niet meer werkt: Laat het gereedschap repareren.

Alleen getrainde en gekwalificeerde technici mogen het gereedschap aanpassen of repareren.

Als het gereedschap is uitgerust met een geluiddemper, zorg er dan voor dat deze geluiddemper goed werkt. Als de geluiddemper beschadigd is, moet deze worden vervangen.

Het gereedschap moet regelmatig worden onderhouden om lawaai en trillingen tot een minimum te beperken.

Voordat het gereedschap langere tijd niet wordt gebruikt, moet het worden geolied. Doe enkele druppels hars en zuurvrije olie in de luchtinlaat en laat het gereedschap een paar seconden draaien.

Onderhoud het gereedschap ten minste elk jaar.

BEOOGD GEBRUIK

De gebruiker of de werkgever van de gebruiker beoordeelt de impact op het gereedschap van elk gebruik.

Gebruik het gereedschap alleen voor het gebruik waarvoor het is ontworpen, zoals in deze handleiding wordt uitgelegd.

Schade als gevolg van het niet opvolgen van deze handleiding of van onjuist gebruik of onjuiste reparaties wordt nooit gedekt door onze garantie en wij zijn niet verantwoordelijk voor deze schade. Wij behouden ons het recht voor technische verbeteringen aan te brengen zonder voorafgaande kennisgeving.

Dit gereedschap is ontworpen als een sleutel. Het eigenlijke gebruik omvat het aanhalen en losdraaien van moeren, bouten en schroeven met schroefdraad. Indien anders gebruikt, moet een risicobeoordeling door de werkgever/gebruiker worden uitgevoerd.

MOGELIJKE PROBLEMEN

Schakel het apparaat onmiddellijk uit als u ongewone geluiden hoort of als er plotseling een afname van vermogen optreedt. Controleer het pneumatisch gereedschap en het persluchttoevoersysteem.

• de smering is onvoldoende
• versleten gereedschap/accessoire, niet geschikt voor gebruik of defect

Persluchttoevoersysteem

• er is onvoldoende compressordruk
• de drukregelaar niet ingesteld op het juiste drukniveau voor het gebruikte gereedschap.
• er is een lek in de verbindingslang of in de aansluitingen (gebruik teflontape of kitpasta)
• er zijn lekken in het pneumatische systeem
• filter of smeernippel verstopt
• de slang is platgedrukt, doorboord of te lang (drukverlies)

AFVOER

Uitlaatolie MOET WORDEN AFGEVOERD zonder het milieu te vervuilen en in overeenstemming met de geldende wetgeving.

Elke garantie wordt uitdrukkelijk geweigerd in het geval van schade die voortvloeit uit normale slijtage, overbelasting en uit hantering of gebruik die ongeschikt zijn voor het gereedschap. Om deze garantie geldig te laten zijn, mag het gereedschap niet gedemonteerd zijn wanneer het naar uw dealer wordt teruggebracht.

Deze garantie dekt de vervangen onderdelen en arbeid gedurende een periode van 12 maanden vanaf de datum van aankoop (een aankoopbewijs zoals een factuur of ontvangstbewijs is vereist).

Defecten kunnen worden verholpen door het gereedschap te vervangen of te repareren.
