G-102 - Avvitatore Abac - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Chiave ad impulsi pneumatica
Marca	Abac
Modello	G-102
Alimentazione	Aria compressa
Pressione di utilizzo consigliata	6,2 bar (regolabile tramite regolatore)
Portata d'aria consigliata	113 l/min (4 cfm)
Velocità a vuoto	7 000 giri/min
Coppia massima	300 Nm
Senso di rotazione	Avanti (F) e Indietro (R) tramite pulsante F/R
Regolazione della velocità	Sì, tramite rotellina del flusso d'aria
Raccordo di ingresso aria	1/4" NPT
Lunghezza max del tubo	da 6 a 8 metri
Lubrificazione	Olio pneumatico (poche gocce prima dell'uso)
Contenuto del kit	Bussole ad impulsi, punte, chiave
Utilizzo previsto	Serraggio e allentamento di dadi, bulloni e viti filettate
Manutenzione ordinaria	Pulire il filtro, scaricare la condensa, lubrificare dopo ogni utilizzo
Manutenzione straordinaria	Almeno una volta all'anno da un professionista
Sicurezza	Indossare guanti e occhiali; fermare in caso di rumore anomalo; scollegare prima della manutenzione
Garanzia	12 mesi (parti e manodopera)
Smaltimento	Smaltire l'olio di scarico conformemente alla legge

Domande frequenti - G-102 Abac

Come usare la chiave ad impulsi Abac G-102 ?

Prima dell'uso, mettere poche gocce di olio pneumatico nell'ingresso aria. Montare la bussola ad impulsi appropriata. Collegare il tubo dell'aria. Posizionare la bussola sul dado, regolare il senso di rotazione con il pulsante F/R (F = avanti, R = indietro), regolare la velocità con la rotellina, quindi premere il grilletto.

Quale olio usare per la lubrificazione?

Usare un olio pneumatico specifico, senza resina né acido. Versare poche gocce nell'ingresso aria prima di ogni utilizzo. Dopo una lunga inattività, oliare anche e far girare l'utensile a vuoto per alcuni secondi.

Come regolare il senso di rotazione?

Ruotare il pulsante F/R situato sull'utensile. Posizione F per la rotazione in avanti (serraggio), posizione R per la rotazione indietro (allentamento). Assicurarsi che l'utensile sia fermo prima di cambiare senso.

Cosa fare se l'utensile perde potenza?

Controllare prima la pressione del compressore e la regolazione del regolatore. Ispezionare il tubo per perdite o ostruzioni. Pulire il filtro e il lubrificatore. Se il problema persiste, far riparare l'utensile da un professionista.

Come mantenere l'utensile dopo l'uso?

Scollegare l'alimentazione aria. Pulire l'utensile e asciugarlo. Lubrificare l'ingresso aria. Scaricare la condensa dal filtro e dal compressore. Riporre l'utensile in un luogo asciutto. Una manutenzione completa deve essere effettuata almeno una volta all'anno.

Quali precauzioni di sicurezza prendere?

Indossare guanti e occhiali protettivi. Non dirigere mai il getto d'aria verso sé o altri. Non toccare l'utensile dopo l'uso (superficie calda). Utilizzare in un ambiente ventilato. Tenere i bambini lontani. Fermare l'utensile in caso di rumore anomalo.

Si può usare l'utensile per altro oltre ai dadi?

No, l'utensile è progettato solo per il serraggio e l'allentamento di dadi, bulloni e viti filettate. Un altro uso richiede una valutazione dei rischi da parte del datore di lavoro/utente e può annullare la garanzia.

Come pulire il filtro dell'aria?

Scollegare l'alimentazione aria. Rimuovere il filtro dal sistema pneumatico. Pulirlo regolarmente e asciugarlo. Controllare anche l'apertura di ingresso aria dell'utensile. Un filtro ostruito può causare perdita di potenza.

Quale pressione di aria compressa è consigliata?

La pressione consigliata è di circa 6,2 bar. Usare un regolatore di pressione per regolare correttamente. Una pressione troppo bassa riduce le prestazioni, troppo alta può danneggiare l'utensile.

Cosa fare in caso di rumore anomalo?

Fermare immediatamente l'utensile. Scollegare l'alimentazione aria. Controllare l'utensile e il sistema di alimentazione. Un rumore insolito può indicare mancanza di lubrificazione, un accessorio usurato o una perdita. Consultare il manuale per i possibili difetti.

MANUALE UTENTE G-102 Abac

IT Kit avvitatore a impulsi - Istruzioni

• Il presente manuale si basa su standard internazionali, si consiglia pertanto di informarsi e rispettare le norme locali sulla sicurezza.
• L'aria compressa è una fonte di energia potenzialmente elevata, prestare quindi estrema attenzione durante l'uso del compressore o del kit accessori.
• L'uso dell'aria compressa richiede la conoscenza e il rispetto di tutte le norme applicabili.
• Vietare l'uso a personale inesperto senza debita supervisione. Tenere bambini e animali lontano dall'area di lavoro.
• Mantenere una posizione stabile per utilizzare correttamente e impugnare saldamente l'utensile.
• Un movimento dell'utensile inatteso o accidentale può rappresentare gravi rischi.
• Non utilizzare gli utensili in edifici con atmosfera potenzialmente esplosiva o con depositi di polvere, condotte del gas o linee elettriche.
• Utilizzare l'utensile esclusivamente in un ambiente adeguatamente ventilato.
• Prestare particolare attenzione ai materiali lavorati altamente infiammabili e al loro potenziale di esplosione.
• Si noti che la consistenza irregolare del pezzo lavorato o la scarsa qualità degli accessori impiegati possono provocare l'emissione pericolosa di trucioli o frammenti.
• Fare attenzione a possibili scintille e scorie di lavorazione.
• Gli utensili con parti rotanti e i relativi accessori possono incastrarsi e avvolgersi in guanti gommati o con rinforzo metallico. Pertanto, prestare particolare attenzione.
• I martelli pneumatici non sono adatti alla demolizione del cemento rinforzato.

NORME DI SICUREZZA GENERALI

• Non utilizzare l'apparecchio senza i dispositivi di sicurezza necessari.
• Non trasportare mai l'utensile sorreggendolo dal flessibile dell'aria compressa.
• Non consentire ad altre persone di avvicinarsi all'area di lavoro.
• Non puntare il getto d'aria o l'utensile verso se stessi o altre persone.
• Evitare il contatto diretto con l'utensile inserito subito dopo averlo utilizzato, poiché potrebbe avere una superficie molto calda.
• Non toccare le parti in movimento dell'apparecchio quando in funzione.
• Non aprire né modificare in alcun modo l'utensile e i relativi accessori. Le riparazioni devono essere eseguite esclusivamente da personale adeguatamente formato.
• Per eseguire lavori su metallo, dirigere il taglio in modo che non rappresenti un pericolo per l'operatore e le persone presenti.

COSA FARE

• Leggere e comprendere i contenuti del presente manuale prima di installare, utilizzare, riparare, manutenere e modificare i relativi accessori.
  • L'installazione, la regolazione o l'utilizzo dell'utensile devono essere eseguiti esclusivamente da operatori

qualificati e formati.

• Collegare l'aria compressa solo quando l'apparecchio è spento.
• Per ottenere prestazioni ottimali dell'utensile, accertarsi che le dimensioni di flessibile e attacco siano quelle specificate.
• Prima di avviare l'utensile, verificarne la connessione e accertarsi che il flessibile dell'aria compressa non presenti danni.
• Prima di collegare il flessibile all'utensile, verificare che il flessibile e il giunto rapido siano puliti. Per farlo, far passare l'aria attraverso il flessibile e il giunto rapido.
• Selezionare e sostituire l'accessorio inserito rispettando le istruzioni contenute nel manuale per evitare rumori superflui.
• Utilizzare accessori adatti all'applicazione e che siano adeguati al dispositivo e collegarli correttamente. Verificare che l'uso degli accessori sia conforme alle istruzioni e che siano installati correttamente.
• Controllare le condizioni d'usura degli utensili e degli accessori prima di ogni utilizzo. Se necessario, sostituirli.
• In caso di sostituzione dell'utensile, scollegare l'attacco dell'aria compressa durante le operazioni di manutenzione e alla fine del lavoro.
• Scollegare l'utensile solo quando il flessibile NON è in pressione per evitare movimenti incontrollati.
• Mantenere pulita l'area di lavoro.
• Accertarsi che l'utensile sia completamente fermo prima di poggiarlo sul pavimento
• Conservare l'utensile pneumatico pulito e in un luogo asciutto
• Accertarsi in ogni momento che la postazione di lavoro sia stabile.
• Mantenere saldamente il pezzo di lavoro con una brida o un utensile di fissaggio.
• Utilizzare l'utensile esclusivamente per l'applicazione prevista. Il produttore non è responsabile di danni determinati dall'inosservanza delle norme di sicurezza o dall'uso scorretto dell'utensile.
• Usare esclusivamente gli accessori adatti all'utensile.
• L'aria compressa dev'essere di buona qualità, ovvero pulita e asciutta, a tale scopo è consigliabile l'uso di un filtro. Si consiglia l'impiego di un'unità FRL (filtro, regolatore, ingrassatore) completa. L'ingrassatore dev'essere regolato a circa 3-6 gocce al minuto. Il flessibile per l'aria tra l'ingrassatore e l'utensile non deve mai superare i 6-8 metri di lunghezza.
• Gli utensili pneumatici e, in particolare, i martelli demolitori generano vibrazioni. L'uso prolungato e una postura scorretta possono danneggiare mani, dita e gomiti. In caso di dolore, formicolio o altro disturbo, interrompere immediatamente l'utilizzo. Se il disturbo persiste, consultare un medico prima di riprendere il lavoro.

VORSICHT:

Prima di collegare gli accessori, accertarsi che il compressore sia spento.

ACCESSORI

Usare esclusivamente accessori e beni di consumo destinati all'utensile.

Selezionare i migliori accessori/beni di consumo inseriti/installati disponibili per determinare il più basso livello possibile di rumore e vibrazione. In caso di aumento del livello di rumore e/o vibrazione, sostituirli.

Accertarsi che l'utensile/accessorio inserito/installato sia saldamente fissato dalla staffa e verificare le buone condizioni della stessa. Non utilizzare mai l'utensile senza staffa in quanto si potrebbero generare proiettili ad alta velocità.

Utilizzare esclusivamente ceselli affilati, poiché i ceselli non affilati richiedono un'eccessiva pressione con il rischio di rottura.

Non far mai raffreddare l'utensile/accessorio caldo per evitare conseguenze sulla durezza e la creazione di condizioni pericolose.

Utilizzare l'accessorio/utensile inserito/installato nel rispetto delle specifiche del costruttore.

Non usare mai un cesello come leva perché si potrebbe rompere.

IMPIEGO DI UN UTENSILE PNEUMATICO

L'utensile deve SEMPRE essere a contatto con la superficie di lavoro. In caso contrario, la staffa, il cilindro o la custodia possono guastarsi e ferire l'operatore, rendendo inoltre nulla la garanzia.

Se, durante l'uso, dal dispositivo di fissaggio si stacca un cesello, arrestare immediatamente l'utensile e reinserire il cesello.

Prima di cominciare a usare l'utensile, accertarsi di avere familiarità con il luogo di lavoro e l'area circostante.

Rispettare sempre le norme di sicurezza dell'area di lavoro.

Mantenere sempre l'utensile fermo con entrambe le mani.

Durante l'uso dell'utensile, l'operatore può essere esposto a rischi quali schiacciamento, urti, calore, vibrazione, tagli, abrasioni, ecc. Indossare pertanto guanti di protezione idonei.

Chiunque maneggi l'utensile dev'essere in grado di sostenerne dimensioni, peso e potenza.

Essere sempre pronti a reagire in caso di movimenti o forze normali o anomale generate dall'utensile.

IT

Mantenersi in equilibrio, con i piedi in posizione sicura e stabile.

In caso di interruzione dell'alimentazione dell'aria, rilasciare la leva/il grilletto.

L'impiego di un utensile elettrico può provocare fastidio alle mani, alle braccia, alle spalle, al collo e ad altre parti del corpo.

In presenza di sintomi quali, ad esempio, disturbi ricorrenti, dolore pulsante o persistente, formicolio, intorpidimento, sensazione di bruciore o rigidità: non trascurare i sintomi. Interrompere l'impiego dell'utensile, comunicare il fastidio al datore di lavoro e consultare un medico.

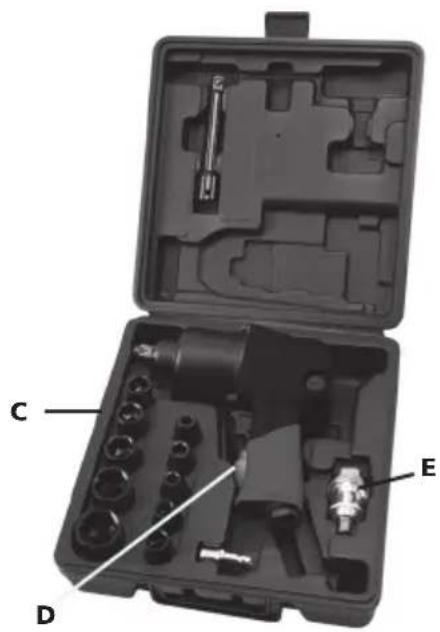

IMPIEGO DELL'AVVITATORE A IMPULSI

• Prima di utilizzare l'apparecchio, versare alcune gocce d'olio (D) nell'apertura d'ingresso dell'aria (F) dell'utensile pneumatico.
• Nel caso in cui la connessione (E) sia già montata sull'apertura d'ingresso (F), versare qualche goccia d'olio (D) sulla connessione (E).
• Scegliere la presa di impulso corretta (C) dal kit e montarla sull'incudine (A).
• Collegare il flessibile dell'alimentazione pneumatica a E.
• Collocare la presa sul dado che deve essere rimosso o installato.
• Ruotare il pomello F/R (G) verso "F" o "R" (F= in avanti o R= all'indietro).
• Regolare la manopola H per controllare la velocità del flusso d'aria.
• Premere il grilletto (B) per utilizzare l'utensile.

MANUTENZIONE

Scollegare l'alimentazione dell'aria durante la manutenzione dell'utensile.

Pulire e asciugare regolarmente il filtro nel sistema e l'apertura d'ingresso dell'aria dell'utensile pneumatico.

Lubrificare i giunti di sgancio rapido presenti sul sistema per evitare che si inceppino.

Spurgare ogni giorno la condensa dal filtro dell'aria e dal compressore.

Per evitare la formazione di ruggine e ridurre al minimo l'usura, pulire e lubrificare l'utensile dopo ogni impiego.

Controllare regolarmente l'utensile per verificare la presenza di viti/bulloni o componenti allentati.

In caso di perdita di potenza far riparare l'utensile.

La regolazione e la riparazione dell'utensile possono essere eseguiti esclusivamente da tecnici formati e qualificati.

Nel caso in cui l'utensile disponga di un silenziatore, controllarne il corretto funzionamento, in caso di danni, sostituire il silenziatore.

L'utensile deve essere sottoposto a manutenzione regolare al fine di ridurre al minimo le emissioni acustiche e la vibrazione.

Se si pensa di non utilizzare l'utensile per un periodo prolungato, lubrificarlo. Inserire qualche goccia d'olio privo di resina e acidi nell'ingresso dell'aria e azionare l'utensile per un paio di secondi.

Eseguire la manutenzione dell'utensile almeno una volta l'anno.

DESTINAZIONE D'USO

L'utente o il suo datore di lavoro sono tenuti a valutare l'uso specifico in seguito a ciascun impiego.

Non utilizzare mai l'utensile per operazioni diverse da quelle cui è destinato e diversamente da come spiegato nel presente manuale.

I danni provocati dal mancato rispetto delle istruzioni contenute in questo manuale od operazioni d'uso o riparazione scorretti non sono coperti dalla garanzia e il produttore declina ogni responsabilità. Il produttore si riserva il diritto di implementare miglioramenti tecnici senza previa notifica.

Questo utensile è progettato per agire come una chiave inglese e viene impiegato per serrare e allentare dadi, bulloni e viti filettate. Per impieghi diversi, il datore di lavoro/utente deve condurre una valutazione del rischio.

POSSIBILI GUASTI

Spegnere immediatamente l'apparecchio in caso di rumori insoliti o improvvisa perdita di potenza. Controllare l'utensile pneumatico e il sistema di alimentazione dell'aria compressa.

Utensile pneumatico

• lubrificazione insufficiente
• utensile/accessorio usurato, non adatto all'uso o guasto

Sistema di alimentazione dell'aria compressa

• pressione del compressore insufficiente
• regolatore di pressione non impostato sul livello di pressione corretto, adatto all'uso.
• perdita dal flessibile di connessione o dagli attacchi (utilizzare nastro Teflon o pasta sigillante)
• perdite nel sistema pneumatico
• filtro o lubrificatore intasato
• flessibile schiacciato, bucato o troppo lungo (perdita di pressione)

SMALTIMENTO

L'olio esausto DEVE ESSERE SMALTITO nel rispetto dell'ambiente e in conformità alle leggi applicabili.

La garanzia è espressamente annullata in caso di danni provocati da normale usura, sovraccarico, movimentazione o uso non adatti all'utensile. La garanzia è valida se lo strumento viene restituito integro al concessionario.

La garanzia copre le parti di ricambio e la manodopera per un periodo di 12 mesi dalla data d'acquisto (è necessario presentare una prova d'acquisto, ad esempio, fattura o ricevuta).

A seconda del caso, l'utensile può essere riparato o sostituito.

SCHLAGSCHRAUBER-KIT
