NAVODILA ZA UPORABO SRC 550 RG STIGA

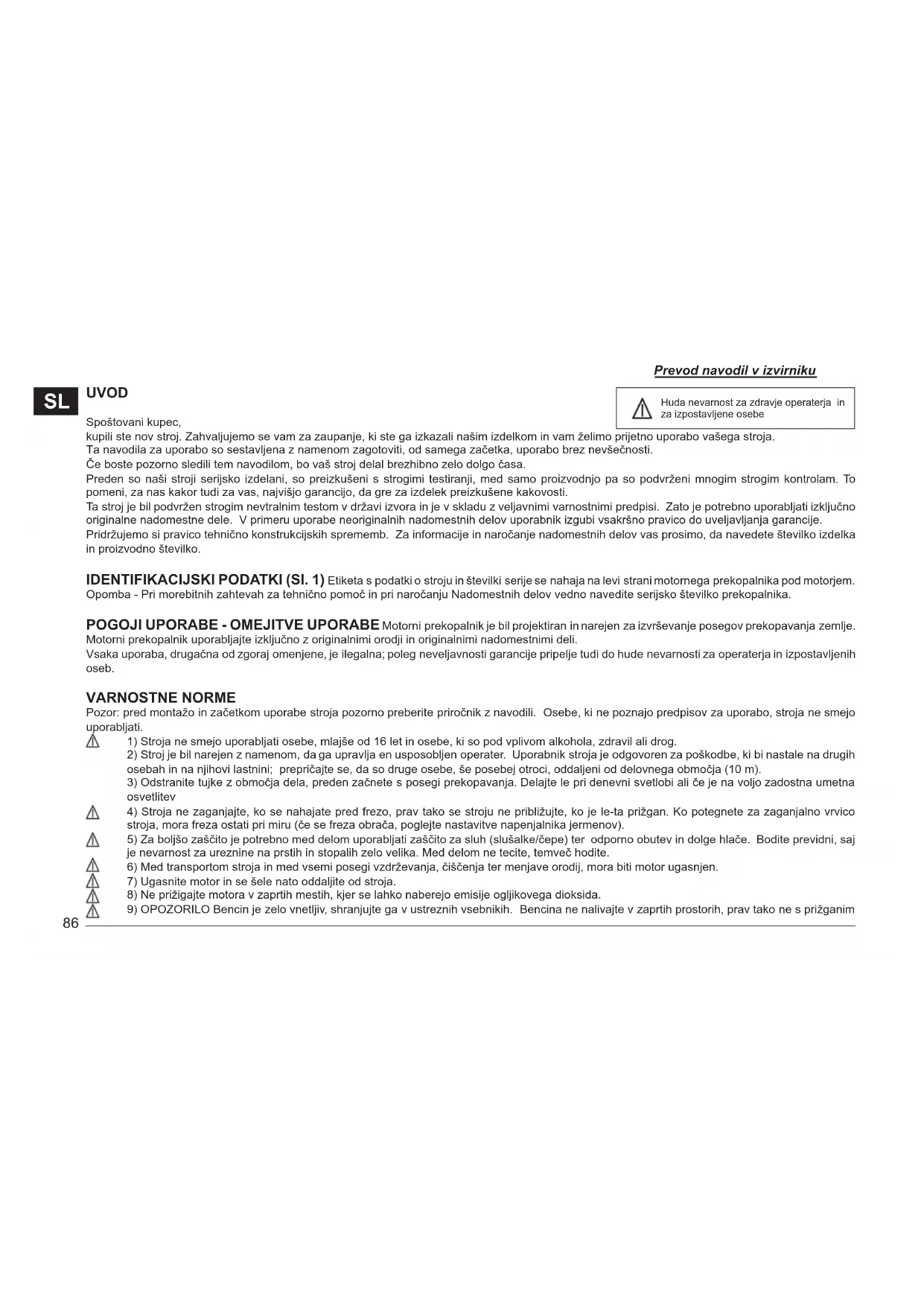

1) Stroja ne smejo uporabljati osebe, mlajše od 16 let in osebe, ki so pod vplivom alkohola, zdravil ali drog.

2) Stroj je bil narejen z namenom, da ga upravlja en usposobljen operater. Uporabnik stroja je odgovoren za poškodbe, ki bi nastale na drugih osebah in na njihovi lastnini; prepričajte se, da so druge osebe, še posebej otroci, oddaljeni od delovnega območja (10 m). 3) Odstranite tujke z območja dela, preden začnete s posegi prekopavanja. Delajte le pri denevni svetlobi ali če je na voljo zadostna umetna osvetlitev 4) Stroja ne zaganjajte, ko se nahajate pred frezo, prav tako se stroju ne približujte, ko je le-ta prižgan. Ko potegnete za zaganjalno vrvico stroja, mora freza ostati pri miru (če se freza obrača, poglejte nastavitve napenjalnika jermenov). 5) Za boljšo zaščito je potrebno med delom uporabljati zaščito za sluh (slušalke/čepe) ter odporno obutev in dolge hlače. Bodite previdni, saj je nevarnost za ureznine na prstih in stopalih zelo velika. Med delom ne tecite, temveč hodite.

6) Med transportom stroja in med vsemi posegi vzdrževanja, čiščenja ter menjave orodij, mora biti motor ugasnjen.

7) Ugasnite motor in se šele nato oddaljite od stroja.

8) Ne prižigajte motora v zaprtih mestih, kjer se lahko naberejo emisije ogljikovega dioksida.

Huda nevarnost za zdravje operaterja in za izpostavljene osebe Prevod navodil v izvirniku87

motorjem. Ne kadite in bodite previdni, če pride do iztekanja goriva iz rezervoarja. V primeru puščanja ne poskušajte prižgati motorja, temveč stroj premaknite s prizadetega območja, ne ustvarjajte virov vžiga, dokler se bencinski hlapi ne razpršijo. Pravilno namestite nazaj pokrovčka rezervoarja in vsebnika bencina Ne odpirajte pokrovčka bencina, če je motor prižgan ali ko je zunaj vroče.

10) Bodite previdni v bližini izpušne cevi. Deli v njeni bližini lahko dosežejo temperaturo 80°.

Zamenjajte obrabljene ali okvarjene dušilce. 11) Ne delajte na prestrmih klancih in bodite kar se da previdni, ko menjate smer premikanja ali pri potegu stroja proti sebi. 12) Preden začnete stroj uporabljati, izvršite vizualno kontrolo in preverite, da vsi varnostni sistemi, s katerimi je stroj opremljen, delujejo brezhibno. Strogo jih je prepovedano izključiti ali na njih izvršiti nedovoljene posege. Zamenjajte poškodovana ali obrabljena rezila z vzorčnimi, da ohranite ravnovesje. 13) Vsaka neprimerna uporaba, popravila, ki jih izvrši nepooblaščeno osebje ali uporaba neoriginalnih nadomestnih delov, povzročijo prenehanje veljavnosti garancije in zavrnitev vsakrčne odgovornosti podjetja proizvajalca. VARNOSTNA NAPRAVA (Sl. 14) Vsi motorni prekopalniki so opremljeni z varnostno napravo. Omenjena naprava sproži avtomatsko izključitev pogona, ko se ustrezne nadzorne ročice izpustijo (2 Premikanje naprej in 3 Premikanje vzvratno). OPOMBE ZA DELO Z MOTORNIM PREKOPALNIKOM Ko je motor prižgan, naslonite nože na tla, trdno držite motorni prekopalnik, ročaj potisnite v tla. Spustite ročico za premikanje naprej (Sl. 14 podr. 2), ki se nahaja na krmilu, tako da freza prodre v tla. S pomočjo krmila rahlo privzdignite frezo, motorni prekopalnik se bo premikal naprej. Ročaj mora biti med delom vedno potisnjen v zemljo. Uporaba: Delo na rahlih površinah ali srednje trdih površinah. Obdelava tal (prekopavanje/drobljenje). Čiščenje zemlje (odstranjevanje plevela). Gnojenje ali nameščanje komposta, itd. Pozor: motorni prekopalnik ni primeren za uporabo na kompaktnih travnatih površinah/tratah. Poleg tega ne priporočamo uporabe na kamnitih terenih. TRANSPORT Za premeščanje stroja je predvidena uporaba dvižnega viličarja. Vilice, ki morajo biti razširjene do dovoljenega maksimuma, se vstavijo v ustrezne reže na paletah. Teža stroja je navedena na identikacijski tablici. S pomočjo koles za premikanje (Sl. 14 podr. 8) je mogoče enostavno in praktično prestaviti motorni prekopalnik v položaj za uporabo. Preden stroj premeščate, ugasnite motor. SESTAVLJANJE MOTORNEGA PREKOPALNIKA Motorni prekopalnik je dobavljen razstavljen in pakiran v ustrezni embalaži, razen v primeru drugačnih dogovorov. Za sestavljanje motornega prekopalnika upoštevajte naslednji postopek: MONTAŽA OSTROGE (Sl. 2-3) Potisnite daljši del ostroge (Sl. 2, del 1) v zadnji del roke okvirja in ga blokirajte z obratom gumba (2). Kolesce za prenos (Sl.3 del 1) služi izključno za transport motornega prekopalnika. Namesti se po tem, ko ste ostrogo obrnili za 180° in jo ksirali nanj s krilnim vijakom (2). V fazi delovanja je potrebno kolesce odstraniti: razrahljajte krilni vijak, odvijte ostrogo in jo ponovno namestite obrnjeno, kot na sl. 2. MONTAŽA OGRODJA KRMILA IN KRMILA (Sl. 4 ) Montirajte ogrodje krmila (1) na motorni prekopalnik s pomočjo 4 vijakov (2), že nameščenih na plošči, podložk (3) in matic (4). Montirajte držalo za žico (5), kot je prikazano na sliki. Za montažo krmila (6) na ogrodje krmila (1) je potrebno izvesti naslednji postopek: skozi zgornjo luknjo dajte vijak (7) skozi držalo (8), v katerem so že88

nameščeni kabli, nato ga blokirajte z matico (9). Na spodnji odprtini uporabite vijake (10) znotraj ročk (11) in podložk (12). Vsi deli za montažo krmila, razen obloge (8), se nahajajo v vrečki s pripomočki znotraj embalaže. Za dokončno ksiranje krmila (6) na ogrodje (14), je potrebno spustiti ročico (13). MONTAŽA NADZORNIH KABLOV (Sl. 5 in Sl. 6) Kabla sta že nameščena na stroj, potrebno ju je povezati na ustrezni ročici. PREMIKANJE NAPREJ (Sl. 5) Vstavite žico (1) s terminalom T v odprtino (2) ročice (3), predhodno nameščene na krmilu. Terminal T (4) namestite v centralno ležišče ročice (3) in močno potegnite, da ga ksirate. Nato vstavite plastični terminal (5) v ustrezno ležišče (A) ročice, potiskajte navzdol. VZVRATNO PREMIKANJE (Sl. 6): Žico (1), označeno z oznako R in s cilindričnim terminalom, vstavite v odprtino (2) ročice (3), ki je predhodno nameščena na krmilu. Cilindrični terminal (4) namestite v centralno ležišče (A) ročice (3) in močno potegnite, da ga ksirate. Nato vstavite vodilo žice (5) v ustrezno ležišče (B) ročice. MONTAŽA POSPEŠEVALNIKA (Sl. 7) Žica za pospeševalnik je že nameščena tako na motorju, kot v pospeševalni napravi (1) . To napravo je potrebno pritrditi v odprtino (A) krmila z vijaki (2) in blokirati z matico (3). MONTAŽA DISKOV ZA ZAŠČITO RASTLIN (Sl.7A) Iz embalaže vzemite dva diska za zaščito rastlin (1). Vstavite zatič (A) v frezo (2), tako, da se luknji (B) in (C) prekrivata. Sklop ksirajte z vijakom (3) in matico (4). Enako operacijo ponovite za drugi disk. MONTAŽA POKROVA CEVI ZA OGRODJE KRMILA (Sl. 8) Iz embalaže vzemite pokrov (1), ga postavite na cev za ogrodje krmila (2) razširite stranici (A) in (B), bodite pozorni, da se ležišča (C), prekrivajo z gumbi (3). Pritrjevanje zaključite tako, da vijak (4) potisnete skozi luknje na stranicah (A) in (B), ter privijete z matico (5). MONTAŽA POKROVA KRMILA (Sl. 8 A) Iz škatle vzemite pokrov (1). Namestite ga tako, da se zaskoči v ležišči (A) na spodnjem delu krmila (2). Obrnite pokrov kot na sliki, pri čemer bodite previdni, da se pokriva z ročico (3). Pokrov je nameščen pravilno takrat, ko je kavelj (C) pokrova (1) pritrjen na zatič (D) krmila (2). NASTAVITEV UKAZOV (Sl. 9) Pozor! Freza se ne sme začeti vrteti, preden ste omogočili ustrezne ukaze. To storite z delovanjem na vodila žic (1 PN) in (2 PV). Poleg tega sme ročica (3), ki nadzoruje premikanje motik, aktivirati frezo le po tem, ko je polovica njene poti že opravljene. Poleg tega sme ročica (4), ki nadzoruje premikanje motik, aktivirati frezo le po tem, ko je polovica njene poti že opravljene. Če do tega ne pride, lahko poskusite s ponovnim nastavljanjem. PREMIKANJE NAPREJ privijte ali odvijte vodili (7) ali (8) z žice (1). VZVRATNO PREMIKANJE privijte ali odvijte vodili (9) ali (10) z žice (2). NASTAVITEV KRMILA (Sl.10A-10B) Krmilo motornega prekopalnika je nastavljivo tako stransko kot po višini. Preden začnete s kakršnimkoli delom, krmilo nastavite glede na svoje želje. LATERALNA NASTAVITEV (Sl. 10A): lateralna orientacija krmila omogoča operaterju, da se ne premika po že obdelanem terenu in ne poškoduje rastlin. Nadaljujte z privzdigovanjem ročice (3) za odblokiranje krmila (2) od nosilca (1). Obrnite krmilo (2) v želeno smer in spustite ročico (3), da ga blokirate.89

NASTAVITEV PO VIŠINI (Sl. 10B): za sprostitev krmila (2) je potrebno obrniti ročki (4) ter ju razrahljati. Dvignite ali spustite krmilo v želen položaj (standardna nastavitev višine na straneh) in za potrditev želenega položaja blokirajte obe ročki. NAVODILA ZA UPORABO Po montaži in nastavitvah je motorni prekopalnik pripravljen za uporabo. . - Nastavite krmilo na višino, ki je najprimernejša za tip dela, ki ga je potrebno opraviti. (Glej sl.10) - Preden zaženete motor vedno preverite, da je stroj v popolnih delovnih pogojih. - Pozor: stroj je dobavljen z motorjem brez olja. Rezervoar ima prostornino približno 0,5 kg in ga je potrebno napolniti do označene ravni. V vsakem primeru vedno pozorno preberite priročnik z navodili motorja. - Ne spreminjajte umerjanja regulatorja za hitrost vrtenja motorja in ne dodajajte k regulatorju ravni previsoke hitrosti. - POMEMBNO: pri prvi uporabi stroja je nujno potrebno preveriti, da se znotraj okvirja nahaja olje za mazanje. Stroja ne zaganjajte, preden te kontrole ne izvršite. - Ko ste z montažo končali, motorni prekopalnik prižgite in se prepričajte, da se stroj pravilno ugasne, ko pospeševalnik prestavite v položaj stop. - Zagon motorja (Sl. 14) Odprite ventil za gorivo (na motorjih, kjer je prisoten), ročico pospeševalnika, ki je nameščen na krmilu (podr. 1), prestavite v položaj START. Če je motor hladen, zaženite starter na uplinjaču. Primite ročaj za zagon (10) in odločno potegnite. Ko je motor prižgan, prestavite starter nazaj v položaj za počitek. - Premikanje naprej (Sl. 11) Za omogočanje premikanja naprej držite krmilo (1) in pritisnite varnostni gumb (2), ki preprečuje naključno vključitev freze. Spustite ročico (3) za ves njen poteg. - Premikanje vzvratno (Sl. 12) Za omogočanje ročice premikanja vzvratno držite krmilo (1) in pritisnite varnostni gumb (2), ki preprečuje naključno vključitev freze. Potegnite ročico (3) za ves njen poteg. Ta prekopalnik je projektiran tako, da bi se kar najmanj zmanjšale vibracije in hrup, vseeno pa je bolje, da dolgotrajna dela prekinjate s kratkimi premori. V primeru daljše uporabe svetujemo nošenje zaščite za sluh. -Konec dela: ko ste z delom končali, motor ugasnete tako, da prestavite ročico pospeševalnika (Sl. 14 podr. 1) v položaj stop. MENJAVA OLJA NA SPODNJEM PRENOSU (Sl. 13) Olje je potrebno zamenjati najmanj na 100 delovnih ur (viskoznost olja SAE 80). Nadaljujte po spodnjem postopku: A) razrahljajte navojni čep (1). B) Stroj postavite v nagnjen položaj in s pomočjo injekcije posesajte olje. C) nalijte približno 0,500 litra novega olja. Za preverjanje ravni olja: Stroj postavite v vodoravni položaj; odvijte čep in preverite, da je olje na spodnji ravni odprtine. Čep za polnjenje in praznjenje odgovarja ravni olja. POMEMBNO! V izogib onesnaževanju vodonosnikov, odpadnega olja ne smete zavreči v kanalizacijski sistem ali vodne kanale. Odpadno olje lahko zavržete v vsebnike, ki se nahajajo na bencinskih črpalkah, ali pa na mesta, ki so v skladu s predpisi lokalne skupnosti. SKLADIŠČENJE IN REDNO VZDRŽEVANJE (Sl. 15) Za zagotavljanje varnega delovanja stroja je potrebno vse matice in vijake ohraniti privite. Redno preverjajte zategnjenost krmila (1) k ogrodju (2). V primeru, da je zavoj razrahljan, spustite ročico (3) in privijte vijak (4). Pravilna privitost komponent pripomore k zmanjšanju vibracij stroja. Rezervoar za bencin vedno praznite na prostem. Preden stroj postavite v skladišče pustite, da se ohladi, vsekakor pa je ne shranjujte z bencinom v rezervoarju v prostor, kjer lahko hlapi pridejo v stik z odprtim plamenom ali iskrami. Za zmanjšanje nevarnosti požara poskrbite, da na motorju, dušilcu in območju skladiščenja stroja ni odpadnega listja, trave in masti.90

OPIS UKAZOV (Sl. 14) 1. Nadzorna ročica za ročno delovanje pospeševalnika - 2. Ročica za nadzor premikanje in nadzor prekopavanja (varnostna naprava) - 3. Ročica za nadzor vzvratnega premikanja - 4. Ostroga za nastavitev prekopavanja (en položaj) - 5. Freze - 6 Ročka za privijanje krmila/okvirja - 7. Krmilo - 8. Kolo za transport - 9. Zaščita freze - 10. Ročka za zagon s potegom (avto-navijalna naprava) - 11. Motor - 12. Ročica za blokiranje/sprostitev krmila - 13. Ogrodje krmila. TEHNIČNE ZNAČILNOSTI MOTORNEGA PREKOPALNIKA Motor: za informacije poglejte posebno publikacijo. Delovna širina frez je 50 cm, skupaj z zaščitnim karterjem. Maks. hitrost rotacije freze je približno 120 obratov/minuto, diameter frez je enak Ø260 mm. Menjalnik omogoča dve prestavi: 1 za vožnjo naprej (prekopavanje) in 1 za vzvratno vožnjo. Skupna teža motornega prekopalnika je 42 kg. Dimenzije motornega prekopalnika: maksimalna dolžina 1,3 m - Maksimalna širina 0,5 m - Višina 1,10 m. HRUP, ODDAN V ZRAK IN VIBRACIJE Zvočni pritisk na delovnem mestu glede na EN 709 LWA = 94,3 dB (A). Vibracije na krmilu glede na EN 709 in ISO 5394 so 18 m/s² . DODATKI ZA MOTORNI PREKOPALNIK Kultivator s ksnimi krili s priklopom.91
