HASZNÁLATI ÚTMUTATÓ SRC 550 RG STIGA

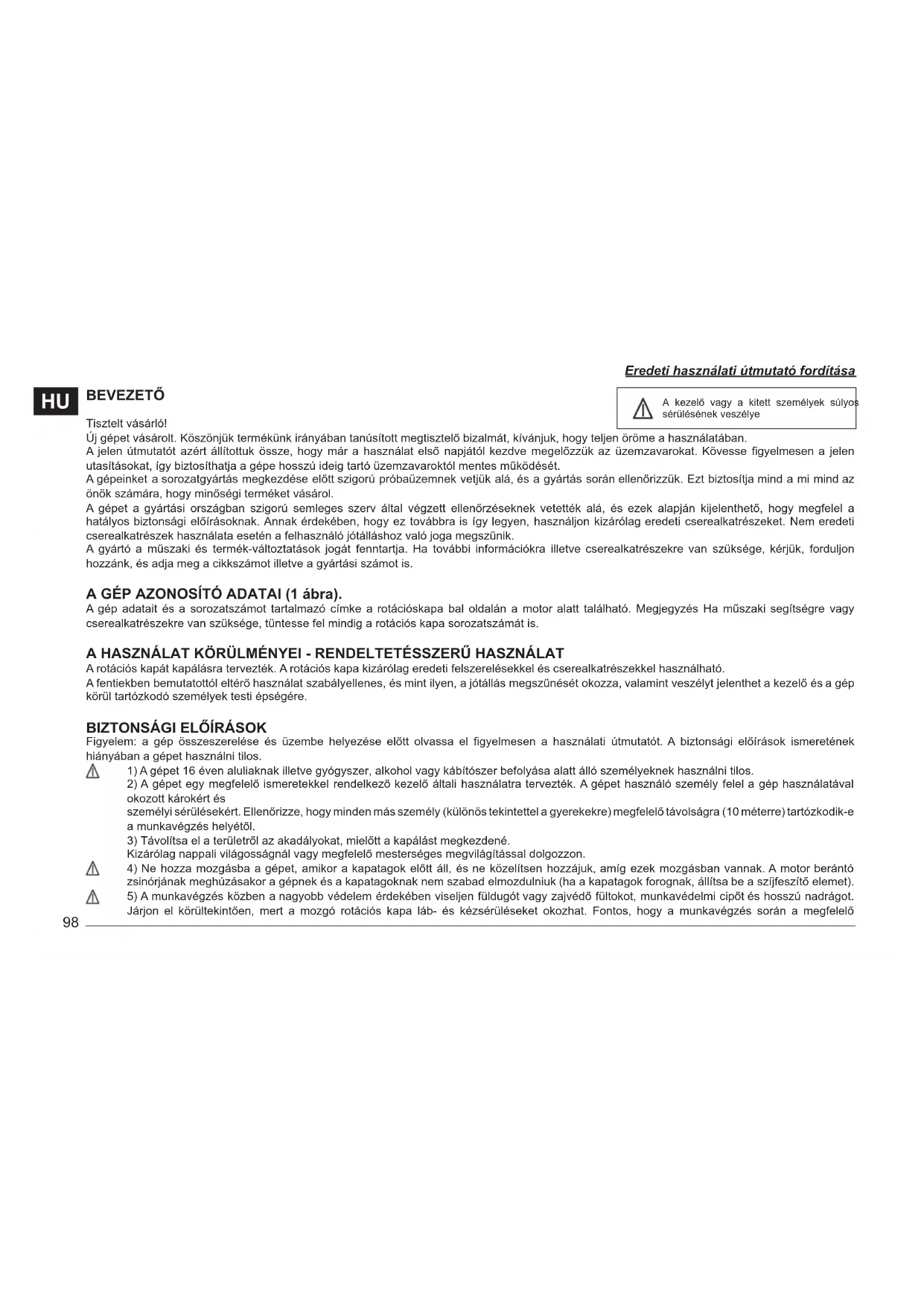

Этикетка указания провода заднего хода 1 Изготовитель 2 Модель 3 Год изготовления 4 Серийный номер изделия - Порядковый номер 5 Вес 6 Мощность в кВт Этикетка акселератора Этикетка вращения рукоятки98 BEVEZETŐ Tisztelt vásárló! Új gépet vásárolt. Köszönjük termékünk irányában tanúsított megtisztelő bizalmát, kívánjuk, hogy teljen öröme a használatában. A jelen útmutatót azért állítottuk össze, hogy már a használat első napjától kezdve megelőzzük az üzemzavarokat. Kövesse gyelmesen a jelen utasításokat, így biztosíthatja a gépe hosszú ideig tartó üzemzavaroktól mentes működését. A gépeinket a sorozatgyártás megkezdése előtt szigorú próbaüzemnek vetjük alá, és a gyártás során ellenőrizzük. Ezt biztosítja mind a mi mind az önök számára, hogy minőségi terméket vásárol. A gépet a gyártási országban szigorú semleges szerv által végzett ellenőrzéseknek vetették alá, és ezek alapján kijelenthető, hogy megfelel a hatályos biztonsági előírásoknak. Annak érdekében, hogy ez továbbra is így legyen, használjon kizárólag eredeti cserealkatrészeket. Nem eredeti cserealkatrészek használata esetén a felhasználó jótálláshoz való joga megszűnik. A gyártó a műszaki és termék-változtatások jogát fenntartja. Ha további információkra illetve cserealkatrészekre van szüksége, kérjük, forduljon hozzánk, és adja meg a cikkszámot illetve a gyártási számot is. A GÉP AZONOSÍTÓ ADATAI (1 ábra). A gép adatait és a sorozatszámot tartalmazó címke a rotációskapa bal oldalán a motor alatt található. Megjegyzés Ha műszaki segítségre vagy cserealkatrészekre van szüksége, tüntesse fel mindig a rotációs kapa sorozatszámát is. A HASZNÁLAT KÖRÜLMÉNYEI - RENDELTETÉSSZERŰ HASZNÁLAT A rotációs kapát kapálásra tervezték. A rotációs kapa kizárólag eredeti felszerelésekkel és cserealkatrészekkel használható. A fentiekben bemutatottól eltérő használat szabályellenes, és mint ilyen, a jótállás megszűnését okozza, valamint veszélyt jelenthet a kezelő és a gép körül tartózkodó személyek testi épségére.

BIZTONSÁGI ELŐÍRÁSOK

Figyelem: a gép összeszerelése és üzembe helyezése előtt olvassa el gyelmesen a használati útmutatót. A biztonsági előírások ismeretének hiányában a gépet használni tilos. 1) A gépet 16 éven aluliaknak illetve gyógyszer, alkohol vagy kábítószer befolyása alatt álló személyeknek használni tilos. 2) A gépet egy megfelelő ismeretekkel rendelkező kezelő általi használatra tervezték. A gépet használó személy felel a gép használatával okozott károkért és személyi sérülésekért. Ellenőrizze, hogy minden más személy (különös tekintettel a gyerekekre) megfelelő távolságra (10 méterre) tartózkodik-e a munkavégzés helyétől.

3) Távolítsa el a területről az akadályokat, mielőtt a kapálást megkezdené.

Kizárólag nappali világosságnál vagy megfelelő mesterséges megvilágítással dolgozzon. 4) Ne hozza mozgásba a gépet, amikor a kapatagok előtt áll, és ne közelítsen hozzájuk, amíg ezek mozgásban vannak. A motor berántó zsinórjának meghúzásakor a gépnek és a kapatagoknak nem szabad elmozdulniuk (ha a kapatagok forognak, állítsa be a szíjfeszítő elemet). 5) A munkavégzés közben a nagyobb védelem érdekében viseljen füldugót vagy zajvédő fültokot, munkavédelmi cipőt és hosszú nadrágot. Járjon el körültekintően, mert a mozgó rotációs kapa láb- és kézsérüléseket okozhat. Fontos, hogy a munkavégzés során a megfelelő

A kezelő vagy a kitett személyek súlyos sérülésének veszélye Eredeti használati útmutató fordítása99

tempóban haladjon, ne fusson. 6) A gép szállításához illetve minden karbantartási, tisztításai művelethez vagy szerszámcseréhez a motort le kell állítani.

7) Csak akkor hagyja magára a gépet, ha már leállította a motort.

8) Ne indítsa el a gépet zárt helyiségben, ahol a szén-monoxid koncentráció nagy mértéket ölthet.

9) FIGYELMEZTETÉS: A benzin egy fokozottan tűzveszélyes folyadék, ezért az üzemanyagot megfelelő tárolóedényekben kell tartani. A gép üzemanyag feltöltését ne végezze zárt helyen, illetve akkor, amikor a gép motorja jár. A művelet közben dohányozni tilos. Ügyeljen a tartályból kifolyó üzemanyagra. Ha az üzemanyag kifolyt a tartályból, ne indítsa be a gépet, hanem távolítsa el a gépet az érintett területről, és ügyeljen arra, hogy ne keletkezzen szikra a kiömlött üzemanyag körül, amíg a benzingőz el nem párolog. Csavarja vissza helyesen az üzemanyag tartály és a benzines hordó tetejét. Ne nyissa ki az üzemanyagtartály sapkáját, ha a motor jár, vagy még meleg. 10) A kipufogó cső közelében járjon el körültekintően. A kipufogó cső közelében található területek, akár 80°-ra is felmelegedhetnek. A sérült vagy elkopott kipufogódobot cserélje ki. 11) Ne használja a gépet túlságosan meredek domboldalon, és járjon el nagyon gyelmesen a gép menetirányának megfordításakor illetve akkor, amikor a gépet maga felé húzza. 12) Mielőtt a géppel történő munkavégzést megkezdené, nézze át a gépet, és ellenőrizze, hogy a gépre felszerelt összes biztonsági rendszer működésre alkalmas állapotban van-e. Ezeket megkerüli vagy engedély nélkül módosítani tilos. A sérült vagy elkopott késeket a gép kiegyensúlyozott működésének fenntartása érdekében páronként cserélje ki. 13) A nem rendeltetésszerű használat, nem szakemberek által végzett javítások illetve a nem eredeti cserealkatrészek felszerelése a gépre a jótállás illetve a gyártói felelősség megszűnését okozzák. BIZTONSÁGI BERENDEZÉS (14 ábra) minden rotációs kapa rendelkezik biztonsági berendezéssel. Ez a berendezés automatikusan kikapcsolja a hajtást, amikor elengedi a karokat (2 kar - előremenet, 3 kar - hátramenet). MEGJEGYZÉS A ROTÁCIÓS KAPA HASZNÁLATÁHOZ A motor bekapcsolását követően állítsa a késeket a talajra, tartsa határozottan a kapát, majd szúrja a földbe a csoroszlyát. Engedje le a kart (a 14-es ábrán 2-es jelöli), hogy a kapa belevágjon a talajba. Emelje fel egy kissé a kapát a tolókar segítségével, és a rotációs kapa elindul előre. A munkavégzés közben a csoroszlyának végig a talajban kell maradnia. Alkalmazások: Könnyű vagy közepesen kötött talaj megmunkálására. Föld megművelésére (talaj lazítás/porhanyítás). Talajfeltörés (gyomirtás céljából). Komposzt vagy műtrágya beforgatására stb. Figyelem: a rotációs kapa nem alkalmas összefüggő gyepszőnyeg vagy pázsit megmunkálására. A gép használata köves talajon nem ajánlott. SZÁLLÍTÁS A gép mozgatásához targoncára van szükség. A targonca villáit állítsa a megengedett legnagyobb távolságra, majd csúsztassa be a raklap alá az erre kijelölt helyen. A gép tömege az adattáblán olvasható. A továbbító kerekek segítségével (14-es ábrán 8-as szám jelöli) a rotációs kapát könnyen és kényelmesen a munkavégzés helyére viheti. A gép szállítása előtt állítsa le a motort. A ROTÁCIÓS KAPA ÖSSZESZERELÉSE Amennyiben a szerződéskötés pillanatában egyéb megállapodás nem született a felek között, a rotációs kapát darabokra szerelve a megfelelő csomagolásban szállítják a rendeltetési helyre. A rotációs kapa összeszereléséhez kövesse az alábbiakat:100

A CSOROSZLYA FELSZERELÉSE (2-3 ábra) Tolja be a csoroszlya hosszabbik oldalát (a 2-es ábrán 3-as jelöli) a fogantyú végébe, és rögzítse a fogantyú (2) elforgatásával. A továbbító kerék (a 3-as ábrán 1-es jelöli) kizárólag a rotációs kapa szállítására szolgál. A csoroszlya 180°-kal történő elforgatását követően kell felszerelni, és a szárnyas csavarral (2) kell a csoroszlyára rögzíteni. A munkavégzéshez távolítsa el a kereket: lazítsa meg a szárnyas csavart, húzza ki a csoroszlyát, majd helyezze vissza, és fordítsa el a 2-es ábrán látható helyzetbe. A FOGANTYÚ TARTÓELEMÉNEK ÉS A FOGANTYÚNAK A FELSZERELÉSE (4 ábra) Szerelje fel a fogantyú tartóelemét a már a lemezre elhelyezett négy csavar (2), alátét (3) és anya (4) segítségével. Szerelje fel a perselyt (5) az ábrán látható módon. A fogantyú (6) tartóelemre (1) történő felszereléséhez kövesse az alábbi lépéseket: felső furaton: vezesse át a csavart (7) a perselyen (8), amelyben már benne vannak a vezetékek is, majd húzza meg az anyával (9). Az alsó furatban használja a karok belsejében (11) a csavarokat (10) és az alátéteket (12). A fogantyú felszereléséhez szükséges összes alkatrész - a vezető persely (8) kivételével - a csomagolásban elhelyezett zacskóban található. Ahhoz, hogy a fogantyút (6) rögzíteni tudja a tartóelemhez (14), engedje le a kart (13). A GÉP IRÁNYÍTÁSÁHOZ SZÜKSÉGES VEZETÉKEK FELSZERELÉSE (5-ös és 6-os ábra) A két vezeték már fel van szerelve a gépre, csak be kell őket kötni a megfelelő karokba. ELŐREMENET (5-ös ábra) vezesse be a T végelemmel ellátott vezetéket (1) a fogantyúra felszerelt kar (3) nyílásába (2). Illessze a T végelemet (4) a kar (3) középső foglalatába, majd húzza meg határozottan a rögzítéshez. Ezt követően akassza be a műanyag végelemet (5) a karon kialakított foglalatba (A), és nyomja lefelé. HÁTRAMENET (6-os ábra): Vezesse be az R címkével jelölt műanyag végelemmel ellátott vezetéket (1) a fogantyúra felszerelt karon (3) kialakított nyílásba (3). Illessze a hengeres végelemet (4) a kar (3) középső foglalatába (A), majd húzza meg határozottan a rögzítéshez. Ezt követően vezesse be a vezeték (5) szabályozóját a karon kialakított foglalatba (B). A GÁZBOWDEN FELSZERELÉSE (7-es ábra) A gázbowden már mind a motorra mind a gázadó egységre (1) fel van szerelve. Az egységet rögzítse a csavar (2) és az anya (3) segítségével a fogantyú (A) furatába. A PALÁNTA VÉDŐ TÁRCSÁK FELSZERELÉSE (7A ábra) Vegye ki a csomagolásból a két palánta védő tárcsát (1). Illessze az A jelű csapot a rotációs kapába (2), amíg a B és C furatok egy vonalban nem állnak. Rögzítse a 3-as számmal jelölt csavarral és a 4-es számmal jelölt anyával. Ismételje meg a fentiekben bemutatott műveleteket a másik tárcsa felszereléséhez is. A FOGANTYÚT TARTÓ CSŐ HÁZÁNAK FELSZERELÉSE (8-as ábra) Vegye ki a házat (1) a csomagolásból, illessze a fogantyút tartó csőre (2), nyissa ki a két szárnyat (A és B) ügyelve arra, hogy a foglalatok (C) egybe essenek a fogantyúkkal (3). Rögzítse az elemet úgy, hogy a csavart (4) átvezeti a szárnyak (A és B) furatain, és meghúzza az anyát (5). A FOGANTYÚ HÁZÁNAK FELSZERELÉSE (8A ábra) Vegye ki a dobozból a házat (1). Illessze a helyére úgy, hogy a foglalatokat (A), a fogantyú (2) alsó felébe illeszti. Fordítsa el a házat úgy, hogy a karral (3) egybe essen. A ház akkor van helyesen felszerelve, ha a ház (1) füle (C) illeszkedik a fogantyú (2) csapjába (D).101

A KEZELŐSZERVEK BEÁLLÍTÁSA (9-es ábra) Figyelem! A kapa csak akkor kezdhet el forogni, ha azt a megfelelő kezelőszervvel bekapcsolta. Ezt az 1 MA és 2 RM vezetékek szabályozóival tudja beállítani. Az előremenetben történő kapálást indító kar (3) csak akkor indíthatja el a kapát, ha a kar már bejárta az út felét. A hátramenetet indító kar (4) csak akkor indíthatja el a kapát, ha a kar már bejárta az út felét. Ha ez nem történik meg, szükség van egy újabb beállítás elvégzésére. ELŐREMENET: Csavarozza be vagy ki a vezeték (1) 7-es vagy 8-es számmal jelölt szabályozó csavarját. HÁTRAMENET: Csavarozza be vagy ki a vezeték (2) 9-es vagy 10-es számmal jelölt szabályozó csavarját. A FOGANTYÚ BEÁLLÍTÁSA (10A és 10B ábra) A fogantyú oldalirányban is beállítható valamint a magassága is szabályozható. Azt tanácsoljuk, hogy a munkavégzés megkezdése előtt állítsa be a kart az igényeinek megfelelően. BEÁLLÍTÁS OLDALIRÁNYBAN (10A ábra): A kar oldalirányú beállításával a kezelőnek lehetősége van arra, hogy ne kelljen rálépnie a már megmunkált területre, illetve, hogy ne okozzon kárt a növényekben. Emelje fel a 3-as számú kart, amellyel kioldja a fogantyút (2) a tartóelemből (2). Fordítsa el a fogantyút (2) a kívánt irányba, majd tolja le ismét a 3-as számú kart (2) a rögzítéshez. A MAGASSÁG BEÁLLÍTÁSA (10B ábra): A fogantyú (2) kioldásához fordítsa el a 4-es gombokat a kar meglazításához. Emelje fel, vagy tolja le a kart a kívánt helyzetbe (akkor van jól beállítva, ha a fogantyú a csípőjéig ér), majd amikor a fogantyú a kívánt helyzetben áll, rögzítse a két gombbal. KEZELÉSI UTASÍTÁSOK A rotációs kapa felszerelését és beállítását követően a gép készen áll a munkavégzésre. - Állítsa a fogantyút úgy, hogy a munkavégzéshez megfelelő helyzetben álljon. (Lásd a 10-es ábrát.) - A motor beindítása előtt mindig ellenőrizze, hogy a gép állapota megfelelő-e a működéshez. - Figyelem: a gépet motorolaj nélkül szállítjuk. A tartályba kb. 0,5 kg olaj fér, és a tartályt a megadott szintig kell feltölteni. Olvassa el gyelmesen a motorhoz mellékelt útmutatót. - Ne módosítsa a motor fordulatszám szabályozójának beállításait, és ne járassa túl a motort. - FONTOS: a gép első használatakor ellenőrizni kell, hogy az alvázban van-e kenőolaj. Ne indítsa be a gépet, mielőtt ezt az ellenőrzést elvégezte volna. - Az összeszerelést követően indítsa el a rotációs kapát, és ellenőrizze, hogyha a gázkart leállítási helyzetbe viszi, a motor leáll-e. - A motor beindítását követően (14 ábra) Nyissa ki az üzemanyag csapot (ha van a motoron), és a fogantyún elhelyezett házkart állítsa indítási helyzetbe (1 szám). Ha a motor hideg, kapcsolja be a karburátorra felszerelt szívatót. Fogja meg a berántómarkolatot (10), és húzza meg erőteljesen. Amikor a motor beindult, állítsa vissza a szívatót alaphelyzetbe. - Előremenet (11-es ábra) Az előremenet bekapcsolásához markolja meg a fogantyút (1), és nyomja meg a biztonsági gombot (2), amelynek az a feladata, hogy megakadályozza a kapa véletlen elindítását. Engedje le teljesen a kart (3). - Hátramenet (12-es ábra) A hátramenet bekapcsolásához markolja meg a fogantyút (1), és nyomja meg a biztonsági gombot (2), amelynek az a feladata, hogy megakadályozza a kapa véletlen elindítását. Húzza fel teljesen a kart (3). Ezt a rotációs kapát úgy tervezték, hogy a rezgéseket és a zajt a lehető legnagyobb mértékben csökkentse. Mindenesetre tanácsos a hosszabb munkavégzés közben kisebb szüneteket tartani. Amennyiben a gépet hosszabb ideig használja, tanácsos füldugót vagy fülvédőt használni. - Munka végén: a munkavégzést követően a motor leállításához vigye a gázkart (14-es ábra, 1 szám) leállítási helyzetbe. OLAJCSERE AZ ALSÓ MEGHAJTÁSBAN (13-as ábra) Normál körülmények között 100 munkaóránként van szükség olajcserére102

(az olaj viszkozitása: SAE 80). Kövesse az alábbiakat: A) lazítsa meg az olajleeresztő csavart (1). B) Állítsa a gépet megdöntött helyzetbe, és egy fecskendővel szívja ki az olajat. C) Töltse fel a gépet új olajjal (kb. 0,500 liter olaj). Az olajszint ellenőrzéséhez: Állítsa a gépet vízszintes helyzetbe; csavarja le a sapkát, és ellenőrizze, hogy az olaj szintje eléri-e a nyílás alsó felét. Az olaj betöltésére és leeresztésére szolgáló nyílás magassága jelzi a megfelelő olajszintet. FONTOS! A talajvíz szennyezés elkerülése érdekében ne öntse a használt olajat lefolyókba vagy csatornába. Használt olaj lerakó helyeket a töltőállomásokon vagy az erre engedéllyel rendelkező hulladéklerakókban talál. LEÁLLÍTÁS ÉS IDŐSZAKOS KARBANTARTÁS (15 ábra) A gép biztonságos működése érdekében az összes anyát és csavart meg kell húzni. Ellenőrizze rendszeresen a fogantyú (1) rögzítését a tartóelemhez (2). Ha a rögzítés nem tökéletes, engedje le a kart (3), és húzza meg a csavart (4). Ha az alkatrészek rendesen meg vannak húzva, a gép is kevésbé rezeg. Az üzemanyagtartályt mindig kültérben ürítse ki. Hagyja a gépet kihűlni, mielőtt a tároló helyére állítaná, és ne állítsa a gépet fedett helyiségbe abban az esetben, ha a gép üzemanyag tartálya fel van töltve, és a benzingőz nyílt lánggal vagy szikrával érintkezhet. A tűzveszély csökkentése érdekében a motor, a kipufogódob és a benzin tárolására kijelölt hely környékét tisztítsa meg a levelektől, fűtől és a felesleges zsírtól. A KEZELŐSZERVEK LEÍRÁSA (14-es ábra) 1. Gázkar - 2. Kapálás előremenetben kar (biztonsági berendezés) - 3. Hátramenet kar - 4. Csoroszlya a kapálási mélység beállításához (a helyzete nem állítható). Kapák - 6. A kar/váz rögzítésére szolágló gomb - 7. Fogantyú - 8. Továbbító kerék - 9. Kapa sárvédője - 10. Berántómarkolat (a berántóegység automatikusan felcsévéli a zsinórt) - 11. Motor - 12. Fogantyú rögzítő/kioldó kar - 13. Kar tartóeleme. A ROTÁCIÓS KAPA MŰSZAKI ADATAI Motor: bővebb tájékoztatást a mellékelt útmutatóban talál. A kapák munkavégzési szélessége 50 cm (ebbe a védőburkolat is beleértendő). A 260 mm átmérőjű kapakészlettel felszerelt rotációs kapa maximális sebessége kb. 120 fordulat/perc. 2 sebességes váltó: 1 előremenet (kapáláshoz) és 1 hátramenet. A teljesen felszerelt rotációs kapa tömege 42 kg. A rotációs kapa méretei: legnagyobb hosszúság 1,3 m - Legnagyobb szélesség 0,5 m - Legnagyobb magasság 1,10 m. ZAJKIBOCSÁTÁS ÉS REZGÉSEK Az EN 709 szerint a munkavégzés helyén mért hangnyomás LWA = 94,3 dB (A). A fogantyúban mért rezgés az EN 709 és ISO 5349 szerint: 18 m/s². A ROTÁCIÓS KAPA TARTOZÉKAI Csatlakozóval felszerelt nem állítható eke103

ÜZEMZAVAROK Bármilyen művelet megkezdése előtt kösse ki a gyújtógyertya csatlakozóját. Hiba Megoldás A motor nem indul be Az üzemanyag kifogyott, töltse fel a tartályt. Ellenőrizze, hogy akar START helyzetben áll-e. Ellenőrizze, hogy a gyújtógyertya csatlakozója a helyén van-e. Ellenőrizze a gyertya állapotát, és szükség esetén cserélje ki. Ellenőrizze, hogy az üzemanyag csap nyitva van-e (csak azokon a modelleken, ahol van). A motor teljesítménye csökken. A légszűrő piszkos, tisztítsa ki. Ellenőrizze, hogy kövek illetve növényekkel kevert föld nem akadályozza-e a kapák forgását. Ha igen, távolítsa el. A kapa nem forog. Állítsa be a hajtás vezetékeit. Ellenőrizze, hogy a kapatestek rögzítve vannak-e a tengelyhez. Amennyiben a problémát nem sikerül megoldania, forduljon műszaki szolgálatunkhoz. A gép használatának megkezdése előtt olvassa el az útmutatót - Figyelem: A kapa forog Előremenet és hátramenet kapc- solást mutató cím-

A hátramenet vezetéket jelző címke 1 Gyártó 2 Modell 3 Gyártási év 4 A termék sorozatszáma - Progresszív 5 Tömeg 6 Teljesítmény kW-ban A gázkart jelző címke Tolókar forgásirányt jelző címke104
