| Vrsta naprave | Visokotlačni čistilnik |
| Znamka | Kärcher |
| Model | HD 715 G |
| Motor | Honda GX160, 1 valj 4-taktni, 3,6 kW (4,8 KM) pri 3600 vrt/min |
| Gorivo | Neosvinčeni bencin (združljiv z E10), rezervoar 3,1 L |
| Delovni tlak | 150 bar (15 MPa) |
| Največji pretok vode | 624 L/h (10,4 L/min) |
| Dovod vode | Priključek 3/4", največji tlak 10 bar, največja temperatura 60 °C |
| Dimenzije (D x Š x V) | 790 x 608 x 1104 mm |
| Delovna teža | 39,5 kg |
| Raven zvočnega tlaka (L_pA) | 90 dB(A) |
| Zajamčena raven zvočne moči | 108 dB(A) |
| Vibracije roka-roka | < 2,5 m/s² |
| Priložene šobe | Visokotlačna šoba (038) in nizkotlačna šoba (250) EASY!Lock |
| Varnost | Razbremenilni ventil, varnostni ventil, termični ventil, varnostni zatič na pištoli |
| Redno vzdrževanje | Čiščenje vodnega filtra, menjava olja črpalke in motorja |
| Olje za motor | 15W40, količina 0,6 L |
| Olje za črpalko | 15W40, količina 0,3 L |
| Priključek cevi | Sistem EASY!Lock za visokotlačno cev |
| Transport | Potisni ročaj, kolesa, nosilec cevi in šobe |
| Garancija | V skladu s pogoji države, obrnite se na prodajalca |
Pogosto zastavljena vprašanja - HD 715 G Kärcher
Vprašanja uporabnikov o HD 715 G Kärcher
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Visokotlačni čistilec v formatu PDF brezplačno! Poiščite svoja navodila HD 715 G - Kärcher in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HD 715 G znamke Kärcher.
NAVODILA ZA UPORABO HD 715 G Kärcher

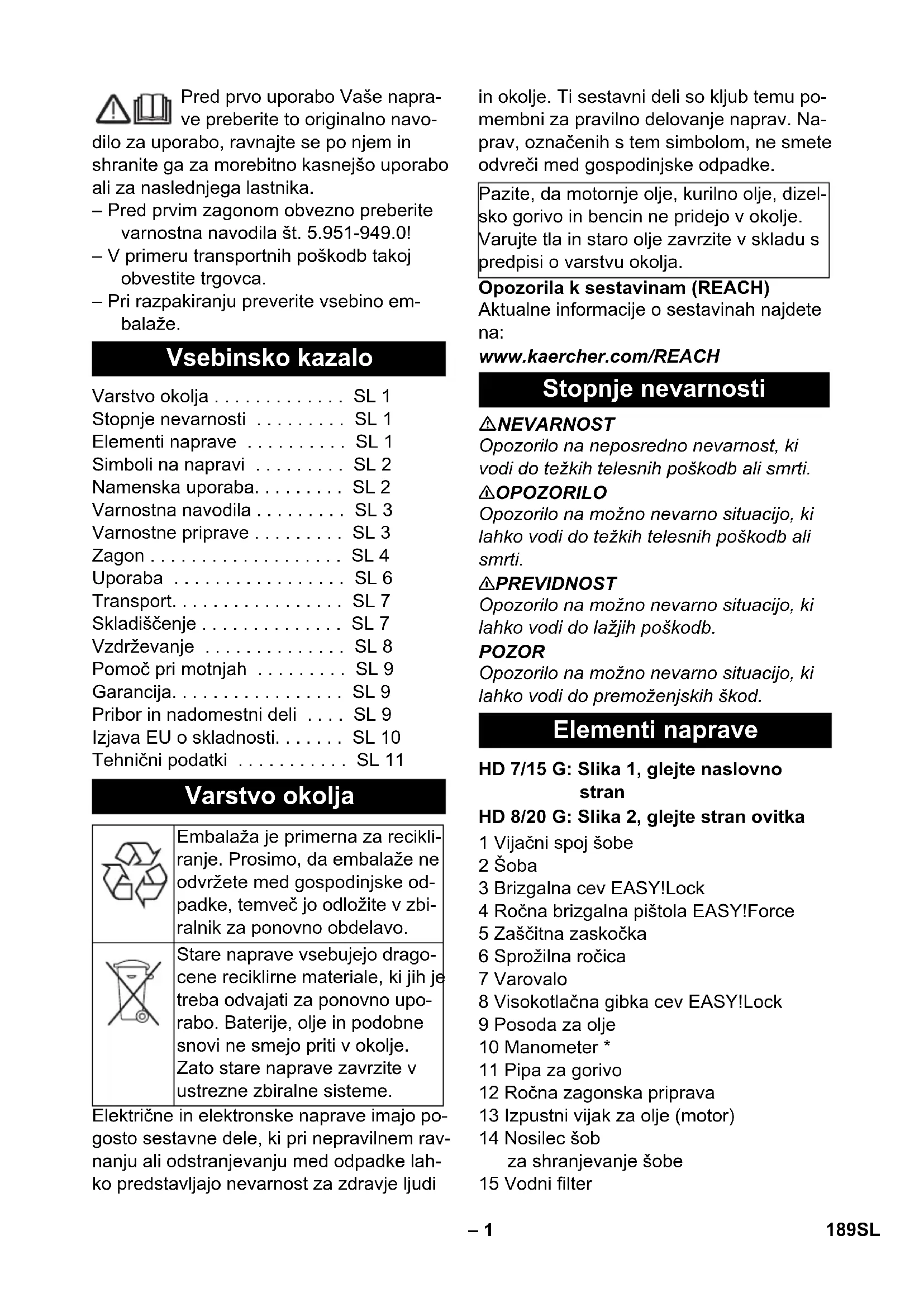

Pred prvo uporabo Vaše napra-ve preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.
– Pred prvim zagonom obvezno preberite varnostna navodila št. 5.951-949.0!
– V primeru transportnih poškodb takoj obvestite trgovca.
– Pri razpakiranju preverite vsebino em-balaže.
Vsebinsko kazalo
Varstvo okolja SL 1
Stopnje nevarnosti ..... SL 1
Elementi naprave ..... SL 1
Simboli na napravi ..... SL 2
Namenska uporaba. SL 2
Varnostna navodila ..... SL 3
Varnostne priprave ..... SL 3
Zagon SL 4
Uporaba SL 6
Transport. SL 7
Skladiščenje ..... SL 7
Vzdrževanje SL 8
Pomoč pri motnjah ..... SL 9
Garancija. SL 9
Pribor in nadomestni deli .... SL 9
Izjava EU o skladnosti. ..... SL 10
Tehnični podatki ..... SL 11
Varstvo okolja
Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.
Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno upo- rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.
Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem ravnanju ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi
in okolje. Ti sestavni deli so kljub temu po-membni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.
Pazite, da motornje olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.
Opozorila k sestavinam (REACH)
Aktualne informacije o sestavinah najdete na:
Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.
⚠OPOZORILO
Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.
PREVIDNOST
Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.
POZOR
Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.
Elementi naprave
HD 7/15 G: Slika 1, glejte naslovno stran
HD 8/20 G: Slika 2, glejte stran ovitka
1 Vijačni spoj šobe
2 Šoba
3 Brizgalna cev EASY!Lock
4 Ročna brizgalna pištola EASY!Force
5 Zaščitna zaskočka
6 Sprožilna ročica
7 Varovalo
8 Visokotlačna gibka cev EASY!Lock
9 Posoda za olje
10 Manometer *
11 Pipa za gorivo
12 Ročna zagonska priprava
13 Izpustni vijak za olje (motor)
14 Nosilec šob
za shranjevanje šobe
15 Vodni filter
16 Gibka sesalna cev za čistilo z nastavljivim filtrom (dozirni ventil)
17 Vodni priključek
18 Izpustni vijak za olje črpalke
19 Visokotlačni priključek EASY!Lock
20 Opazovalno steklo za olje *
21 Regulacija tlaka/količine *
22 Predal za brizgalno cev
23 Visokotlačna črpalka
24 Merlina palica za olje (motor)
25 Motor
26 Stikalo motorja
27 Rezervoar za gorivo
28 Zvezdasti ročaj potisnega stremena
29 Držalo za ročno brizgalno pištolo
30 Držalo cevi
31 Potisno streme
A Prekrovna matica
B Filtrirna skodelica
C Obročno tesnilo
D Filtrni vložek
* ni na voljo pri HD 7/15 G
Barvan oznaka
– Upravljalni elementi za proces čiščenja so rumeni.
– Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.
Simboli na napravi
Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.
Curka ne smete usmerjati na osebe, živali, aktivno električno opremo ali na samo napravo.
 | Nevarnost opeklin! Opozorilo na vroče sklope. |
 | Nevarnost zastrupitve! Ne vdi-havajte odpadnih plinov. |
Bencin je zelo vnetljiv in eksploziven.
Pred nalivanjem goriva izklopite motor in poča-kajte, da se ohladi.
Izpušni plini motorja vsebujejo strupen oglji-kov monoksid.
Motorja ne puščajte de- lovati v zaprtem obmo- čju.
Goriva ne nalivajte neposredno iz ročke, temveč uporabite lijak ali ustrezno posodo.
V skladu z veljavnimi predpisi na-prava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.
Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.
Namenska uporaba
Visokotlačni čistilnik za čiščenje: strojev, vozil, zgradb, orodja, fasad, teras, vrtnih strojev, itd.
- za čiščenje z nizkotlačnim curkom in čistilom (npr. čiščenje strojev, vozil, zgradb, orodij),
- za čiščenje z visokotlačnim curkom brez čistila (npr. čiščenje fasad, teras, vrtnih naprav).
– Za trdovratno umazanijo priporočamo kot poseben pribor frezalo za umazani- jo.
⚠NEVARNOST
Nevarnost poškodb! Pri uporabi na bencinskih črpalkah ali drugih nevarnih območjih upoštevajte ustrezne varnostne predpise.
Preprečiti morate, da odpadna voda, ki vsebuje mineralna olja, odteka v zemljo, tekoče vode ali kanalizacijo. Pranje motor- jev in podvozij zato izvajajte izključno na ustreznih mestih z lovilci olj.
Zahteve za kakovost vode:
POZOR
Kot visokotlačni medij se sme uporabljati le čista voda. Umazanije vodijo do predčasne obrabe ali oblog v stroju.
Če se uporabi reciklirana voda, se naslednjih mejnih vrednsoti ne sme prekoračiti.
| pH vrednost 6,5...9,5 | |
| električna prevodnost * Prev | odnost sveže vode +1200 μS/cm |
| usedljive snovi ** < 0,5 mg/l | |
| filtrirane snovi *** < 50 mg/l | |
| Ogljikovodiki < 20 mg/l | |
| Klorid < 300 mg/l | |
| Sulfat < 240 mg/l | |
| kalcij < 200 mg/l | |
| Skupna trdota < 28 °dH | < 50 °TH< 500 ppm (mg CaCO_3 /l) |
| Železo < 0,5 mg/l | |
| Mangan < 0,05 mg/l | |
| Baker | < 2 mg/l |
| Aktivni klor | < 0,3 mg/l |
| brez neprijetnih vonjev | |
| * Maksimum skupno 2000 μS/cm** Prostornina vzorca 1 l, čas usedanja 30 min*** brez abrazivnih snovi | |
Varnostna navodila
→ Upoštevajte ustrezne nacionalne predpise zakonodajalca za škropilnike tekočin.
→ Upoštevajte ustrezne nacionalne predpise zakonodajalca za preprečevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregleda je potrebno podati pismeno izjavo.
→ Naprave/pribora ne spreminjajte.
⚠NEVARNOST
- Visokotlačenega čistilnika ne uporabljajte, će se je gorivo razlilo, temveč napravo odnesite na drugo mesto in preprečite vsakršno iskrenje.
- Goriva ne shranjujte, razlivajte ali uporabljajte v bližini odprtega ognja ali naprav kot so peči, grelni kotli, grelniki vode itd., ki imajo vžigalni plamen ali lahko proizvajajo iskre.
– Lahko vnetljive predmete in materiale hranite proč od dušilca zvoka (najmanj 2 m).
– Motorja ne uporabljajte brez dušilca zvoka in le-tega redno kontrolirajte, či-stite in po potrebi zamenjajte.
– Motorja ne uporabljajte na zemljišču, poraslem z gozdom, grmovjem ali travo, če izpuh ni opremljen z iskrolovcem
– Razen pri nastavitvenih delih motorja ne pustite delovati z odstranjenim filtrom zraka ali brez pokrova na sesal-nem nastavku.
– Ne prestavljajte vzmeti regulatorja, ogrodja regulatorja ali drugih delov, ki bi lahko vplivali na povečanje števila vr-tljajev motorja.
– Nevarnost opeklin! Ne dotikajte se vročega dušilca zvoka, cilindrov ali hladilnih reber.
– Rok in nog nikoli ne približujte premikajočim ali vrtečim se delom.
– Nevarnost zastrupitve! Naprave se ne sme uporabljati v zaprtih prostorih. - Ne uporabljajte neustreznih goriv, ker so lahko nevarna.
Varnostne priprave
Varnostne naprave so namenjene zaščiti uporabnika zato jih ne smete ustaviti ali se izogibati njihovi funkciji.
Prelivni ventil
– Ko se ročna brizgalna pištola zapre, se prelivni ventil odpre in visokotlačna čr-palka spelje vodo nazaj na sesalno stran črpalke. S tem se prepreči prese-ganje dopustnega delovnega tlaka.
– Prelivni ventil je tovarniško nastavljen in plombiran. Nastavitev sme izvajati le uporabniški servis.
Varnostni ventil
Varnostni ventil se odpre ob prekoračenju dovoljenega delovnega nadtlaka (glejte Tehnične podatke); voda odteče na prosto. Varnostni ventil je tovarniško nastavljen in plombiran. Nastavitev sme izvajati le uporabniški servis.
Termoventil
Termoventil varuje visokotlačno črpalko pred nedovoljenim segrevanjem med krožnim delovanjem pri zaprti ročni brizgalni pištoli.
Termoventil se odpre ob prekoračenju najvišje dovoljene temperature vode (80 °C) in vročo vodo odvede na prosto.
Zagon
⚠ NEVARNOST
Nevarnost poškodbe! Naprava, dovodni kabli, visokotlačna cev in priključki morajo biti v brezhibnem stanju. Če stanje ni brezhibno, naprave ne smete uporabljati.
Slika 3, glejte stran ovitka
→ Potisno streme trdno privijte s priloženimi pritrdilnimi vijaki.
Montiranje koles
Slika 4, glejte stran ovitka
→ Kolo potisnite na os.
→ Nastavni obroč potisnite na os in prite-gnite vijak.
Zatezni moment znaša 20 Nm.
→ Postopek ponovite na drugi strani.
Montiranje ročne brizgalne pištole, brizgalne cevi in šobe
Napotek: Sistem EASY!Lock s hitrim navojem omogoča spajanje komponent s samo enim obratom.
→ Visokotlačno šobo nataknite na brizgalno cev.
→ Namestite slepo matico in jo trdno privijte z roko (EASY!Lock).
→ Brizgalno cev povežite z ročno brizgalno pištolo in jo ročno privijte (EA-SY!Lock).
→ Trdno privijte privijačenje brizgalne cevi.
→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in visokotlačnim priključkom naprave ter jo ročno privijte (EASY!Lock).
Preverjanje nivoja olja v visokotlačni črpalki
HD 7/15 G
→ Po potrebi olje dolijte (glejte Tehnične podatke).
HD 8/20 G
→ S pomočjo opazovalnega stekla preverite nivo olja v visokotlačni črpalki.
→ Po potrebi olje dolijte (glejte Tehnične podatke).
Prezračevanje posode za olje
→ Pred prvo uporabo odrežite vrh pokrova s posode za olje na vodni črpalki.
Motor
Upoštevajte poglavje "Varnostna navodila"!
→ Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, predvsem pa upoštevajte varnostna navodila.
→ Preverite nivo olja v motorju.
Naprave ne smete zagnati, če je nivo olja padel pod oznako "MIN".
→ Po potrebi olje dolijte.
→ Rezervoar za gorivo polnite z neosvinčenim bencinom.
Ne uporabljajte 2-taktne mešanice.
Gorivo E10 lahko uporabite.
Nalivanje goriva
⚠️NEVARNOST
– Stroja nikoli ne polnite z gorivom v zapr-tih prostorih, ter pri tekočem ali vročem motorju.
– Pri polnjenju rezervoarja ne kadite.
- Ne polnite rezervoarja v bližini odprtega ognja ali isker.
– Goriva ne razlijte – uporabite lijak.
– Razlito gorivo obrišite.
– Ročko in rezervoar po nalivanju pravilno zaprite.
→ Rezervoar za gorivo polnite z neosvinčenim bencinom. Ne uporabljajte 2-taktne mešanice.
Vodni priključek
Priključne vrednosti glejte v Tehničnih podatkih.
→ Dovodno cev (minimalna dolžina 7,5 m, minimalni premer 3/4") priključite na priključek za vodo na napravi in na dovod vode (na primer pipo).
→ Odprite dovod vode.
Opozorilo: Dovodna gibka cev ni vsebovana v obsegu dobave.
Sesanje vode iz posod
⚠️NEVARNOST
Nikoli ne sesajte vode iz posode s pitno vodo.
Nikoli ne sesajte tekočin, ki vsebujejo topila, kot so razredčilo za lak, bencin ali olje. Razpršena meglica topil je visoko vnetljiva, eksplozivna in strupena.
→ Sesalno cev (premer najmanj 3/4") s filtrom (pribor) priključite na vodni priključek.
→ Dozirni ventil za čistilo postavite na "0".
→ Pred obratovanjem napravo odzračite.
Odzračenje naprave
→ Odvijte šobo z vijačnim spojem in jo odstranite.
→ Motor zaženite v skladu z navodilom za obratovanje proizvajalca motorja.
→ Večkrat aktivirajte ročico ročne brizgalne pištole.
→ Napravo pustite teči tako dolgo, da voda izstopa iz brizgalne cevi brez me-hurčkov.
→ Napravo izklopite in šobo ponovno privijte.
Uporaba
⚠️NEVARNOST
Nevarnost eksplozije!
Ne razpršujte gorljivih tekočin.
⚠NEVARNOST
Nevarnost poškodb! Ročno brizgalno pištolo in brizgalno cev pri delu držite z obema rokama.
Nevarnost poškodb! Sprožilna ročica in varnostna ročica med obratovanjem ne smeta biti zagozdeni.
Nevarnost poškodb! Pri poškodovani varnostni ročici poiščite servisno službo.
Nevarnost poškodb zaradi visokotlačnega vodnega curka. Varnostno zaskočko na ročni brizgalni pištoli pred vsemi deli na napravi potisnite naprej.
⚠️NEVARNOST
– Raven hrupa naprave je visok. Nevarnost poškodb sluha. Pri delu z napravo obvezno nosite ustrezno zaščito sluha.
– Visokotlačnega curka nikoli ne usmer- jajte v osebe, živali, napravo samo ali električne dele.
- Za zaščito upravljavca pred pršeno v odo je treba nositi ustrezno zaščitno opremo.
- Vedno pazite na trdno privijačenje vseh priključnih gibkih cevi.
Odpiranje/zapiranje ročne brizgalne pištole
→ Odpiranje ročne brizgalne pištole: Povlecite za varnostno in sprožilno ročico.
→ Zapiranje ročne brizgalne pištol: Spustite varnostno in sprožilno ročico.
Zagon stroja
→ Odprite dovod vode.
→ Motor pri odprti ročni brizgalni pištoli zaženite v skladu z navodili za obratovanje, ki jih je sestavil proizvajalec motorja.
Napotek:
Za lažji zagon lahko odstranite jekleno cev ali šobo.
→ Motor pustite teči 1 minuto, da se se-greje.
→ Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj.
→ Odprite ročno brizgalno pištolo.
Nastavitev delovnega pritiska in pretočne količine
HD 7/15 G
Pri tej napravi sta tlak in količina vode fiksno nastavljena in ju ni mogoče spremeniti.
HD 8/20 G
→ Delovni tlak in pretok nastavite z obračanjem regulatorja tlaka/količine na čr-palki.
Menjava šobe
⚠️NEVARNOST
Pred menjavo šob napravo izklopite in pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
→ Odvijte šobo z vijačnim spojem in jo odstranite.
→ Namestite novo šobo.
→ Privijte šobo z vijačnim spojem in jo ročno zategnite.
Obratovanje s čistilom
△OPOZORILO
Neustrezna čistila lahko napravo in objekt, ki ga čistite, poškodujejo. Uporabljajte le čistilna sredstva, ki jih dovoljuje Kärcher. Upoštevajte priporočilo za doziranje in napotke, ki so priloženi čistilnim sredstvom.
Za varovanje okolja ravnajte varčno s čistili. Upoštevajte varnostna opozorila na čistilih. Kärcher čistila zagotavljajo nemoteno delo. Prosimo, da se posvetujete z nami ali pa zatevajte naš katalog ali informacijske liste o čistilih.
→ Na sesalnem filtru za čistilo nastavite doziranje čistila (+/-).
→ Sesalno cev za čistilo obesite v posodo s čistilom.
→ Visokotlačno šobo zamenjajte z nizkotlačno šobo.
Priporočljiva metoda čiščenja
– Umazanijo raztopite:
Čistilno sredstvo varčno poškropite in pustite, da 1...5 minut učinkuje, vendar se ne sme posušiti.
– Umazanijo odstranite:
Raztopljeno umazanijo splaknite z visokotlačnim curkom.
Po obratovanju s čistilom
→ Dozirni ventil za čistilo postavite na "0".
→ Napravo pri delujočem motorju in odprti ročni brizgalni pištoli izpirajte vsaj 1 minuto.
Prekinitev obratovanja
→ Spustite ročico ročne brizgalne pištole.
Opozorilo: Če ročico ročne brizgalne pištole spustite, bo motor deloval naprej v prostem teku.
→ Pri daljših prekinitvah (več minut) zau-
stavite motor.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Ročno brizgalno pištolo z zaščitno zaskočko zavarujte pred nehotenim odpiranjem.
Izklop naprave
Po obratovanju s slano vodo (morsko vodo) napravo z odprto ročno brizgalno pištolo najmanj 2–3 minute izpirajte z vodovodno vodo.
→ Zaprite ročno brizgalno pištolo.
→ Stikalo motorja obrnite na „0/OFF“.
→ Zaprite pipo za gorivo.
→ Zaprite dovod vode.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Ročno brizgalno pištolo z zaščitno za-
skočko zavarujte pred nehotenim odpi-
ranjem.
→ Dovodno cev za vodo odvijte z naprave.
Transport
PREVIDNOST
Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.
→ Navijte visokotlačno gibko cev in obesite preko nosilca gibke cevi.
→ Brizgalno cev odložite v predal za brizgalno cev.
Ročno brizgalno pištolo obesite za držalo.
→ Stroj potiskajte s pomočjo potisnega stremena.
→ Pri transportu v vozilih napravo zavarujte pred premikanjem, zdrsom in prevrnitvijo v skladu z veljavnimi smernicami.
→ Za zmanjšanje potrebe po prostoru odvijte zvezdaste ročaje in potisno streme obrnite nazaj.
Skladiščenje
PREVIDNOST
Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.
Ta naprava se sme shraniti le v notranjih prostorih.
Zaščita pred zamrznitvijo
POZOR
Nevarnost poškodbe! Zmrznjena voda v napravi lahko uniči njene dele.
Napravo pozimi po možnosti hranite v ogrevanem prostoru.
Pri hrambi v neogrevanem prostoru upoštevajte naslednja navodila:
Izpust vode
→ Dovodno cev za vodo in visokotlačno cev odvijte.
→ Napravo pustite teči maks. 1 minuto, da se črpalka in cevi izpraznejo.
→ Odvijte in izpraznite filter za vodo.
Izplakovanje naprave s sredstvom proti zmrznitvi
Opozorilo: Upoštevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.
→ Skozi napravo črpajte standardno sredstvo proti zamrznitvi.
Tako se doseže tudi določena zaščita pred korozijo.
Vzdrževanje
S trgovcem se lahko dogovorite o rednem varnostnem pregledu ali sklenete vzdrževalno pogodbo. Prosimo, da se z nami posvetujete.
Opozorilo: V spodnjem vzdrževalnem načrtu so navedena le vzdrževalna dela na visokotlačni črpalki. Dodatno je potrebno izvesti vzdrževalna dela za motor v skladu z navedbami v navodilu za obratovanje proizvajalca motorja.
⚠️NEVARNOST
Nevarnost poškodbe zaradi nehoteno zagnane naprave.
Pred deli na napravi stikalo motorja obrnite na „0/OFF“ in izvlecite vtič vžigalne svečke. Nevarnost opeklin! Ne dotikajte se vročega dušilca zvoka, cilindrov ali hladilnih reber.
Intervali vzdrževanja
Vsak dan
→ Preverite morebitne poškodbe visokotlačne cevi (nevarnost razpočenja). Poškodovano visokotlačno gibljivo cev takoj zamenjajte.
Tedensko
→ Preverite nivo olja.
Pri mlečnem olju (voda v olju) se takoj obrnite na uporabniški servis.
Mesečno
→ Očistite vodni filter.
→ Očistite filter na sesalni cevi za čistilo.
→ Preverite, ali so pritrdilni elementi med motorjem in okvirjem razpokani, razpokane pritrdilne elemente naj zamenja servisna služba.
Po 500 obratovalnih urah, najmanj enkrat letno
→ Servisiranje naprave naj opravi uporabniški servis.
→ Zamenjajte olje v visokotlačni črpalki.
Vzdrževalna dela
Čiščenje vodnega filtra
→ Zaprite dovod vode.
→ Odvijte slepo matico.
→ Filtrirno skodelico snemite v smeri navzdol.
→ Očistite filtrni vložek in filtrirno skodeli-
co.
→ Preverite, ali so obročna tesnila pravilno nameščena.
→ Filtrni vložek vstavite v filtrirno skodeli-
co.
→ Ponovno namestite filtrirno skodelico.
→ Privijte in zategnite slepo matico.
Menjava olja visokotlačne črpalke
→ Pripravite lovilno posodo za ca. 1 liter olja.
→ Izvijte izpustni vijak za olje.
→ Olje izpustite v lovilno posodo.
Staro olje zavrzite v skladu s predpisi o varstvu okolja ali ga oddajte v pooblaščenem zbirnem mestu.
→ Uvijte izpustni vijak za olje.
HD 7/15 G: HD 8/20 G:
→ Novo olje počasi nalijte do nivoja pod nastavkom polmnilne posode za olje.
→ Novo olje nalijte do sredine opazovalnega stekla.
Olje nalivajte počasi, da zračni mehurčki lahko uidejo.
Vrste olja in količina polnjenja glej tehnične podatke.
Pomoč pri motnjah
⚠️ NEVARNOST
Nevarnost poškodbe zaradi nehoteno zagnane naprave.
Pred deli na napravi stikalo motorja obrnite na „0/OFF“ in izvlecite vtič vžigalne svečke. Nevarnost opeklin! Ne dotikajte se vročega dušilca zvoka, cilindrov ali hladilnih reber.
Motor ne teče
Upoštevajte opozorila v navodilu za obratovanje proizvajalca motorja!
Naprava ne ustvarja pritiska
– Obratovalno število obratov motorja je prenizko
→ Preverite obratovalno število obratov motorja (glejte Tehnične podatke).
– Nizkotlačna šoba je nameščena.
→ Montirajte visokotlačno šobo.
– Šoba je zamašena/izprana
→ Očistite/zamenjajte šobo.
– Vodni filter umazan
→ Očistite vodni filter.
– Zrak v sistemu
→ Napravo prezračite (glejte „Zagon“).
– Dovodna količina vode je premajhna
→ Preverite dovodno količino vode (glejte Tehnične podatke).
– Dovodi k črpalki so netesni ali zamašeni
→ Preverite vse dovode k črpalki.
Naprava pušča, spodaj kaplja voda
– Črpalka je netesna
Opozorilo: Dovoljene so 3 kapljice/minuto.
→ Pri večji netesnosti mora napravo pre-gledati uporabniški servis.
Čistilo se ne vsesa
– Montirana je visokotlačna šoba
→ Montirajte nizkotlačno šobo.
– Sesalna cev za čistilo s filtrom je netesna ali zamašena
→ Preverite/očistite sesalno cev za čistilo s filtrom.
– Protipovratni ventil v priključku sesalne cevi za čistilo je zlepljen
→ Očistite/zamenjajte protipovratni ventil v priključku sesalne cevi za čistilo.
– Dozirni ventil za čistilo je zaprt ali netesen/zamašen
→ Odprite ali preverite/očistite dozirni ventil za čistilo.
Če motnje ni možno odpraviti, mora na-pravo pregledati uporabniški servis.
Garancija
V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravlja-mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.
Pribor in nadomestni deli
Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.
Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.
Pribor
Priključni komplet „Cevni boben”
2.637-002.0
Cevni boben za visokotlačno gibko cev za pritrditev na cevni okvir.
Priključni komplet „Okvir Cage, ozek”
2.637-008.0
Razširitev cevnega okvirja za zaščito na-prave in za nakladanje z žerjavom.
Izjava EU o skladnosti
HD 7/15 G
S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.
Proizvod: visokotlačni čistilec
Tip: 1.810-xxx
Zadevne direktive EU:
Uporabljeni usklajeni standardi:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Postopek ocenjevanja skladnosti:
2000/14/ES: Priloga V
Raven zvočne moči dB(A)
HD 7/15 G
Izmerjeno: 105
Zajamčeno: 108
Podpisniki ravnajo po navodilih in s pooblastilom uprave.
Pooblaščena oseba za dokumentacijo:
S. Reiser
Alfred Kärcher SE & Co. KG
Uporabljeni usklajeni standardi:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Postopek ocenjevanja skladnosti:
2000/14/ES: Priloga V
Raven zvočne moči dB(A)
HD 8/20 G
Izmerjeno: 106
Zajamčeno: 108
Podpisniki ravnajo po navodilih in s pooblastilom uprave.
Pooblaščena oseba za dokumentacijo:
S. Reiser
Alfred Kärcher SE & Co. KG
Visokotlačni čistač za čišćenje: strojeva, vozila, zgrada, alata, fasada, terasa, vrtnih strojeva itd.
→ Prije prve uporabe odrežite vrh poklopca sa spremnika za ulje na pumpi za vodu.
Motor
→ Pre prve upotrebe odsecite vrh poklopca s rezervoara za ulje na pumpi za vodu.
Motor
Obratite pažnju na odlomak "Sigurnosne napomene"!
→ Pre stavljanja u pogon pročitajte i obratite pažnju na radno uputstvo koje izdaje proizvođač motora, a prvenstveno na sigurnosne napomene.
→ Proverite nivo motornog ulja.
Uređaj nemojte stavljati u pogon ukoliko je nivo ulja opao ispod oznake "MIN".
→ Dopunite ulje prema potrebi.
→ Rezervoar za gorivo napunite bezolovnim benzinom.
Nemojte koristiti 2-taktnu mešavinu.
Sme da se upotrebljava gorivo E10.
Sipajte gorivo
⚠ OPASNOST
Opasnost od požara i eksplozije!
