NAVODILA ZA UPORABO PRF0147742A ELICA

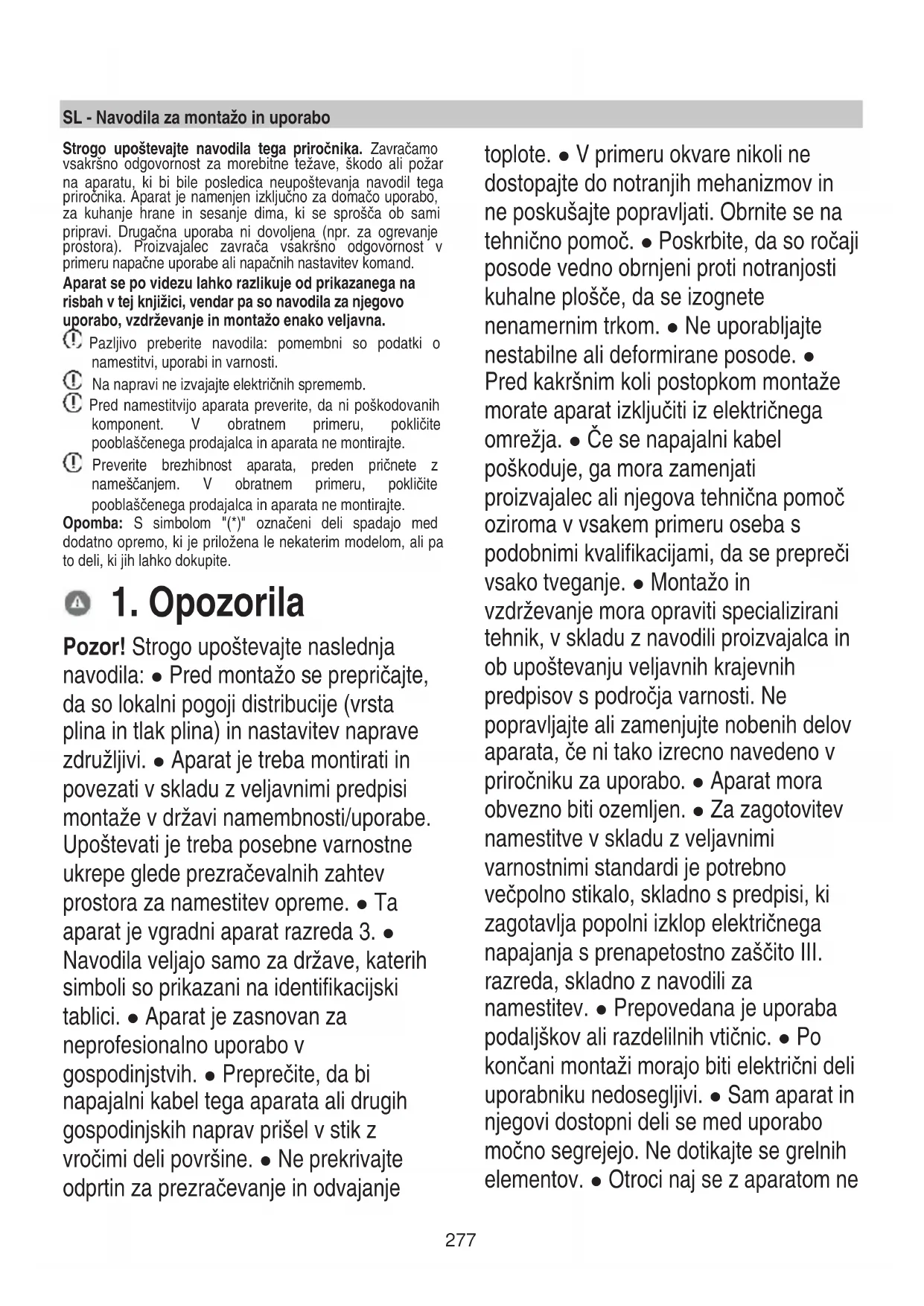

• sērijas numuru (S/N) Šī informācija atrodas uz ierīces un/vai iepakojuma esošās raksturlielumu etiķet es. ! Nekad neizmantojiet nepilnvarotus tehniķus un vienmēr atsakieties uzstādīt neoriģinālās rezerves daļas.277 SL - Navodila za montažo in uporabo Strogo upoštevajte navodila tega priročnika. Zavračamo vsakršno odgovornost za morebitne težave, škodo ali požar na aparatu, ki bi bile posledica neupoštevanja navodil tega priročnika. Aparat je namenjen izključno za domačo uporabo, za kuhanje hrane in sesanje dima, ki se sprošča ob sami pripravi. Drugačna uporaba ni dovoljena (npr. za ogrevanje prostora). Proizvajalec zavrača vsakršno odgovornost v primeru napačne uporabe ali napačnih nastavitev komand. Aparat se po videzu lahko razlikuje od prikazanega na risbah v tej knjižici, vendar pa so navodila za njegovo uporabo, vzdrževanje in montažo enako veljavna. Pazljivo preberite navodila: pomembni so podatki o namestitvi, uporabi in varnosti. Na napravi ne izvajajte električnih sprememb. Pred namestitvijo aparata preverite, da ni poškodovanih komponent. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte. Preverite brezhibnost aparata, preden pričnete z nameščanjem. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte. Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Pozor! Strogo upoštevajte naslednja navodila: ● Pred montažo se prepričajte, da so lokalni pogoji distribucije (vrsta plina in tlak plina) in nastavitev naprave združljivi. ● Aparat je treba montirati in povezati v skladu z veljavnimi predpisi montaže v državi namembnosti/uporabe. Upoštevati je treba posebne varnostne ukrepe glede prezračevalnih zahtev prostora za namestitev opreme. ● Ta aparat je vgradni aparat razreda 3. ● Navodila veljajo samo za države, katerih simboli so prikazani na identifikacijski tablici. ● Aparat je zasnovan za neprofesionalno uporabo v gospodinjstvih. ● Preprečite, da bi napajalni kabel tega aparata ali drugih gospodinjskih naprav prišel v stik z vročimi deli površine. ● Ne prekrivajte odprtin za prezračevanje in odvajanje toplote. ● V primeru okvare nikoli ne dostopajte do notranjih mehanizmov in ne poskušajte popravljati. Obrnite se na tehnično pomoč. ● Poskrbite, da so ročaji posode vedno obrnjeni proti notranjosti kuhalne plošče, da se izognete nenamernim trkom. ● Ne uporabljajte nestabilne ali deformirane posode. ● Pred kakršnim koli postopkom montaže morate aparat izključiti iz električnega omrežja. ● Če se napajalni kabel poškoduje, ga mora zamenjati proizvajalec ali njegova tehnična pomoč oziroma v vsakem primeru oseba s podobnimi kvalifikacijami, da se prepreči vsako tveganje. ● Montažo in vzdrževanje mora opraviti specializirani tehnik, v skladu z navodili proizvajalca in ob upoštevanju veljavnih krajevnih predpisov s področja varnosti. Ne popravljajte ali zamenjujte nobenih delov aparata, če ni tako izrecno navedeno v priročniku za uporabo. ● Aparat mora obvezno biti ozemljen. ● Za zagotovitev namestitve v skladu z veljavnimi varnostnimi standardi je potrebno večpolno stikalo, skladno s predpisi, ki zagotavlja popolni izklop električnega napajanja s prenapetostno zaščito III. razreda, skladno z navodili za namestitev. ● Prepovedana je uporaba podaljškov ali razdelilnih vtičnic. ● Po končani montaži morajo biti električni deli uporabniku nedosegljivi. ● Sam aparat in njegovi dostopni deli se med uporabo močno segrejejo. Ne dotikajte se grelnih elementov. ● Otroci naj se z aparatom ne278 igrajo: poskrbite, da so otroci od aparata ustrezno oddaljeni, saj se njegovi dostopni deli med delovanjem lahko močno segrejejo. ● Med in po uporabi se ne dotikajte grelnih elementov aparata. ● Na aparat ne odlagajte krp ali drugih vnetljivih predmetov, dokler vsi njegovi sestavni deli niso dovolj ohlajeni. ● Na aparat ali v njegovo bližino ne odlagajte vnetljivih snovi. ● Pregreta maščoba in olje se zlahka vnameta. Posebno pozornost posvetite kuhanju živil, bogatih z maščobami in oljem. ● Če opazite, da je površina poškodovana, izključite aparat, da se izognete možnosti električnega udara. ● Aparat ni namenjen za delovanje z zunanjim časovnikom ali ločenim sistemom za daljinsko upravljanje. ● Kuhanje mora potekati pod stalnim nadzorom. ● Ognja NIKOLI ne gasite z vodo. Izključite aparat in zadušite plamen, na primer s pokrovko ali s požarno odejo. Nevarnost požara: na kuhalno površino ne odlagajte predmetov. ● Ne uporabljajte parnih čistilnikov. ● Pred priključitvijo izdelka v električno omrežje preverite tablico s podatki ( nameščeno na spodnjem delu aparata) in se prepričajte, ali napetost in moč ustrezata omrežni ter ali je vtičnica ustrezna. V primeru dvomov se posvetujte s kvalificiranim elektrikarjem. Pomembno: ● Po uporabi kuhalno ploščo izklopite s krmilno napravo. ● Da bi se izognili razlitju tekočine, zmanjšajte toplotno napajanje. ● Grelne elemente ne puščajte vklopljene in s prazno posodo ali brez nje na kuhališču. ● Po končanem kuhanju, izključite uporabljeno področje kuhališča. ● Na ogrevalnih elementih med delovanjem nikoli ne puščajte praznih posod. ● Ne uporabljajte posod, ki segajo čez robove kuhalne površine.

POZOR! V primeru loma steklene površine: ● 1) takoj izklopite vse grelnike in napravo ločite od napajanja. ● 2) ne dotikajte se površine aparata. ● 3) aparata ne uporabljajte. ● POZOR! Uporaba plinske kuhalne plošče proizvaja toploto, vlago in produkte zgorevanja v prostoru, kjer je nameščena. Prepričajte se, da je prostor dobro prezračevan, zlasti ko je naprava v uporabi. Prezračevalne odprtine naj bodo odprte ali namestite mehansko prezračevalno napravo. ● V primeru daljše in intenzivne uporabe naprave je lahko potrebno dodatno prezračevanje (na primer odpiranje okna) ali učinkovitejše prezračevanje (na primer povečanje stopnje delovanja mehanske ventilacije, kjer je prisotna). ● POZOR! Aparat je namenjen izključno za pripravo hrane v domači uporabi. Drugačna uporaba ni dovoljena (npr. za ogrevanje prostora). ● Nikoli ne segrevajte pločevink ali konzerv s hrano, ne da bi jih pred tem odprli, saj jih lahko raznese!

Posodo je treba postaviti neposredno na kuhalno ploščo na sredino kuhališča. V nobenem primeru ne vstavljajte nobenih predmetov med lonec in kuhalno ploščo. ● Uporaba aparata povzroča toploto in vlago v prostoru, v katerem je nameščena. Poskrbite, da je kuhinja dovolj dobro prezračena; odprtine za prezračevanje naj bodo odprte, kot to zahtevajo veljavni predpisi. ● Daljša279 uporaba naprave lahko zahteva dodatno prezračevanje, na primer odpiranje okna. ● Če se gorilnik po 15 sekundah ne prižge, odprite vrata in počakajte vsaj eno minuto, preden poskusite znova.

Na kuhalnih površinah brez varnostnih sistemov, v primeru ugasnitve plamena gorilnika, zaprite ustrezno pipo in je ne poskušajte ponovno prižgati prej kot čez eno minuto. ● Po končanem kuhanju je dobro zapreti tudi glavno dovodno pipo in/ali ventil jeklenke. ● Pred vsakim čiščenjem in vzdrževanjem izdelek izklopite iz električnega omrežja tako, da izvlečete vtič ali izklopite glavno električno stikalo stanovanja. ● Pri vseh postopkih montaže in vzdrževanja nosite delovne rokavice. ● Aparat lahko uporabljajo otroci stari najmanj 8 let in osebe z zmanjšano fizično, senzorično ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, če so pod nadzorom ali pa se jih je poučilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. ● Otroke je potrebno nadzirati in zagotoviti, da se z aparatom ne igrajo. ● Otroci ne smejo čistiti in vzdrževati aparata, če niso pod nadzorom. ● Otroci, mlajši od 8 let, naj se ne približujejo aparatu. ● Otroci naj se z aparatom ne igrajo. ● Prostor mora biti dovolj prezračevan, ko se kuhinjsko napo uporablja sočasno z drugimi aparati z zgorevanjem plina ali drugih goriv.

Napo je potrebno pogosto čistiti, tako notranjost kot tudi zunanjost (NAJMANJ ENKRAT MESEČNO) in pri tem izrecno upoštevajte napotke v navodilih za vzdrževanje. ● Neupoštevanje pravil za čiščenje nape ali zamenjavo in čiščenje filtrov pomeni tveganje požara. ● Strogo je prepovedana priprava jedi s plamenom. ● Uporaba prostih plamenov je škodljiva za filtre in lahko povzroči požar, zato se je v vsakem primeru temu treba izogniti. ● Cvrtje je potrebno nadzirati, da se prepreči vnetje pregretega olja. ● POZOR: Med delovanjem kuhališča se dostopni deli nape lahko segrejejo. ● Pozor! Naprave ne priključujte v električno omrežje dokler montaža ni povsem dokončana. ● Glede tehničnih in varnostnih ukrepov za izvedbo odvajanja dimnih plinov se strogo ravnajte po predpisih pristojnih lokalnih oblasti. ● Vsesanega zraka se ne sme odvajati v vod, ki se uporablja za odvajanje dimnih plinov naprav z zgorevanjem plina ali drugih goriv.

Napo nikoli ne uporabljajte brez pravilno nameščene rešetke! ● Za montažo izdelka uporabljajte samo priložene pritrdilne vijake ali, če niso priloženi, nabavite ustrezen tip vijakov. Uporabite vijake pravilne dolžine, kot je navedeno v vodniku za montažo. ● Ko istočasno deluje kuhinjska napa in naprave, ki se napajajo z energijo, ki ni električna, negativni tlak v prostoru ne sme preseči 4 Pa (4 × 10-5 bar). Ta aparat je označen skladno z evropsko Direktivo 2012/19/ES - UK S I 2013 No3113, o odpadni električni in elektronski opremi (OEEO). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic za okolje in zdravje. Znak na izdelku ali v priloženi dokumentaciji pomeni, da se izdelka ne sme odlagati med komunalne odpadke, temveč ga je treba odnesti na ustrezno zbirno mesto za280 recikliranje odpadne električne in elektronske opreme.. Aparat zavrzite v skladu s krajevnimi predpisi s področja odlaganja odpadkov. Za podrobnejše informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno krajevno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Aparat je načrtovan, preizkušen in izdelan v skladu s standardi: Varnosti: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.

• Lastnosti: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Nasveti za pravilno uporabo in manjši vpliv na okolje: Ko začnete kuhati, vklopite aparat z najmanjšo hitrostjo in ga pustite vklopljenega nekaj minut tudi po koncu kuhanja. Hitrost povečajte samo v primeru velike količine dima in pare, funkcijo Booster uporabite le v skrajnih primerih. Za ohranjanje učinkovitosti sistema odstranjevanja vonjav, zamenjajte filter/e z aktivnim ogljem, ko je to potrebno. Za ohranjanje učinkovitosti filtra maščob, ga po potrebi očistite. Za optimiziranje učinkovitosti in zmanjšanje hrupa naj bo največji premer odvodnega sistema tak, kot je navedeno v tem priročniku.

2.2 Varčevanje z energijo

Opomba = priporočljivo je uporabljati posode premera, ki ustreza gorilnikom, s tem se izognete, da bi plamen pri največji moči segal izven dna posode Da bi dosegali kar najboljše rezultate, je priporočljivo naslednje: - Vedno uporabljajte lonce in ponve s premerom dna, ki ustreza velikosti gorilnikov. Za informacije o premeru posode, ki naj se uporabi na vsakem posameznem gorilniku, glejte ilustrirani del tega priročnika. - Uporabljajte izključno posodo z ravnim dnom. - Če je mogoče, naj bo posoda med kuhanjem pokrita - Zelenjavi, krompirju ipd. med kuhanjem dolijte manjšo količino vode, da skrajšate čas priprave. - Z uporabo tlačnega lonca prihranite še več energije in časa za kuhanje - Posodo postavite na sredino kuhališča, ki je označeno na sami kuhalni plošči. - Za manjšo porabo energije je priporočljivo prilagoditi gorilnike na raven, primerno za kuhanje v teku. Za maksimalno učinkovitost sesanja pare položite kuhalnico med pokrov in lonec, zlasti z visokimi lonci.

Uporaba sesalnika Sesalni sistem se lahko uporablja v različici s sesanjem in odvajanjem na prosto ali s filtriranjem in notranjim kroženjem. Sesalna različica Slika 7 Paro se odvaja na prosto po cevovodu (ki ga nabavite posebej), pritrjenem na nameščeno priključno prirobnico. Premer odvodne cevi mora biti enakovreden premeru priključnega obroča: - v primeru pravokotnega izstopa 222 x 89 mm - v primeru okroglega izstopa Ø 150 mm (*) Za podrobnejše informacije glejte stran z opisi pribora različice s sesanjem v ilustriranem delu tega priročnika. Slika 7c Izdelek povežite s cevmi in odprtinami za odvajanje skozi steno enakega premera, kot je izstop zraka (priključna prirobnica). Uporaba cevi in izstopnih odprtin manjšega premera povzroči zmanjšanje zmogljivosti sesanja in bistveno večji hrup. S tem v zvezi zavračamo vsako odgovornost. Uporabite čim krajši cevovod. Uporabite cevovod s čim manj koleni (največji kot kolena: 90°). Izogibajte se drastičnim spremembam preseka cevovoda. Različica s filtriranjem Slika 8 Vsesani zrak se filtrira v posebnih filtrih za maščobe in filtrih za vonjave ter nato znova vrne v prostor. Izdelek je opremljen z vsem potrebnim za standardno montažo in izhodom za zrak na sprednji strani podstavka omarice. Izdelek je opremljen s štirimi kompleti filtrov, ki z aktivnim ogljem zadržijo vonjave. Aktivno oglje je integrirano v matrico iz netkanega blaga, zato je preprosto in popolnoma dostopno za nečistoče, kar ustvarja visoko absorpcijsko površino. Za podrobnejše informacije glejte stran z opisi pribora različice s filtriranjem v ilustriranem delu tega priročnika. Slika 13b281 Glejte spletne strani www.elica.com in www.shop.elica.com ter preverite celovito ponudbo razpoložljivih kompletov za različne načine montaže, tako s filtriranjem kot tudi s sesanjem.

Električno in mehansko montažo ter plinski priključek mora opraviti strokovno osebje. Električni gospodinjski aparat je izdelan za vgradnjo v delovni pult debeline 2-6 cm v primeru montaže TOP; 2,5-6 cm v primeru montaže FLUSH. Najmanjša razdalja med kuhalno ploščo in steno mora biti vsaj 5 cm na zadnji strani, vsaj 40 cm od stranskih sten in vsaj 50 cm od zgornjih omaric. Ta izdelek je vgradni aparat razreda 3. Slika 1a /1b

3.1 Električna povezava

Slika 3 - Za vgradnjo mora poskrbeti strokovno usposobljeno osebje, ki pozna veljavne predpise s področja vgradnje in varnosti. ● Proizvajalec zavrača vsakršno odgovornost za poškodbe oseb, živali ali predmetov v primeru neupoštevanja navodil iz te knjižice. ● Napajalni kabel mora biti dovolj dolg, da je mogoče sneti kuhalno ploščo iz pulta ● Prepričajte se, da napetost, ki je navedena na tablici s podatki o aparatu, ustreza napetosti domačega električnega omrežja, na katero bo aparat priključen. ● Ne uporabljajte podaljškov. ● Ozemljitev je po zakonu obvezna.ž ● Ozemljitveni kabel mora biti 2 cm daljši od drugih kablov ● Kabel ne sme na nobenem mestu dosegati temperaturo, ki je za 50 °C višja temperature okolice. ● Aparat je namenjen za trajni priklop v električno omrežje, zato ga trajno priključite na omrežje preko večpolnega stikala, skladnega s predpisi, ki bo zagotavljalo popolni izklop električnega napajanja s prenapetostno zaščito razreda III in bo po namestitvi zlahka dostopno. ● Pozor! Pred vnovično vzpostavitvijo električnega napajanja aparata in preverjanjem pravilnega delovanja slednjega vselej preverite, ali je omrežni kabel pravilno montiran. ● Pozor! Kabel za povezovanje mora zamenjati pooblaščena služba za tehnično pomoč ali oseba s podobno kvalifikacijo.

● Za montažo mora poskrbeti strokovno usposobljeno osebje, ki pozna veljavne predpise s področja montaže in varnosti. ● Napravo priključite na jeklenko ali na napeljavo v skladu z veljavnimi standardi, pri čemer je treba vnaprej zagotoviti, da je naprava nastavljena za razpoložljivi plin. ● V nasprotnem primeru glejte: "Prilagoditev na drugo vrsto plina". ● Preverite tudi, ali je tlak napajanja v mejah vrednosti, prikazanih v tabeli: “Karakteristike porabnikov”. ● Toga/poltoga kovinska povezava ● Povežite s kovinskimi priključki in cevmi (tudi gibkimi) tako, da ne bi povzročajo napetosti na notranjih delih naprave. ● Povezava z gibkimi cevmi mora biti izvedena tako, da njihova dolžina v pogojih največjega raztega ni večja od 2 metrov. ● Uporabljajte samo cevi, ki so skladne z veljavnimi nacionalnimi predpisi. ● Opomba. - Po opravljeni montaži preverite, z milno raztopino, brezhibno tesnjenje celotnega sistema povezave. Tovrstne kontrole ne izvajajte s plamenom. ● Prilagoditev na drugo vrsto plina ● Da bi napravo prilagodili vrsti plina, ki ni tista, za katero je prirejena (navedena je na etiketi, pritrjeni na spodnjem delu kuhališča282 ali na embalažo), je treba šobe gorilnikov zamenjati z naslednjimi postopki: ● 1 – odstranite zgornje rešetke in odstranite gorilnike s svojih mest ● 2 – odvijte šobe s 7-milimetrskim cevnim ključem in jih zamenjajte s tistimi, ki so primerne za novo vrsto plina (glejte tabelo “Karakteristike plinskih gorilnikov“) ● 3 – sestavne dele znova montirajte v nasprotnem vrstnem redu ● Pozor! Po opravljeni zamenjavi zamenjajte staro etiketo umerjanja s tisto, ki ustreza novemu plinu v uporabi. SLIKA

● Nastavitev najmanjšega plamena ● Za nastavitev najmanjšega plamena: ● 1 – pipo postavite na minimalni položaj ● 2- odstranite ročico in z ustreznim izvijačem nastavite z vijakom, ki se nahaja znotraj ali zraven nastavka za pipo, dokler ne dosežete rednega plamena SLIKA A1. ● 3 – preverite, da s hitrim obračanjem gumba iz položaja največjega do najmanjšega plamena gorilniki ne ugašajo ● 4 – v primeru nedelovanja varnostne naprave (termočlena), z minimalnim plamenom gorilnikov, povečajte minimalni pretok slednjih z nastavitvenim vijakom. ● 5 – po opravljeni nastavitvi obnovite pečate na obvodu s pečatnim voskom ali enakovrednimi materiali V primeru utekočinjenega plina (npr. UNP), je nastavitveni vijak potrebno priviti do konca. ● Pozor! Po končanem postopku zamenjajte staro etiketo umerjanja s tisto, ki ustreza novemu plinu v uporabi. ● Pozor! Če je tlak uporabljenega plina drugačen (ali spremenljiv) od pričakovanega, je treba na dovodni cevi namestiti ustrezen regulator tlaka, skladen z veljavnimi nacionalnimi standardi. ● Količina zraka, ki je potrebna za zgorevanje, ne sme biti manjša od 2,0 m3/h za vsak kW instalirane moči. Glejte tabelo moči gorilnikov.

• Po razpakiranju izdelka preverite, da se med prevozom ni poškodoval in se v primeru težav obrnite na prodajalca ali službo za pomoč strankam, preden nadaljujete z namestitvijo.

• Preverite, ali velikost kupljenega izdelka ustreza izbranemu prostoru namestitve.

• Prepričajte se, da v embalaži (zaradi potreb prevoza) ni morebitnega materiala (na primer, ovojnic z vijaki, garancijskih izjav itd.); če je, ga odstranite in shranite.

• Prepričajte se tudi, da je v bližini mesta montaže prisotna električna vtičnica Priprava omarice za vgradnjo: -Izdelka ni mogoče namestiti na hladilnike, pomivalne stroje, štedilnike, pečice, pralne in sušilne stroje. - Pred vgradnjo kuhalne plošče izdelajte vse izreze in skrbno odstranite oblance in ostanke žaganja. POMEMBNO: uporabite enokomponentno tesnilno lepilo (S) , ki ima odpornost na temperature do 250 °; pred namestitvijo je treba površine, ki jih je treba lepiti, skrbno očistiti in tako odstraniti kakršno koli snov, ki bi lahko ogrozila njihov oprijem (npr. sredstva za sproščanje, konzervansi, maščobe, olja, praški, ostanki starih lepil itd.); lepilo je treba enakomerno porazdeliti po celotnem obodu okvirja; po lepljenju pustite, da se lepilo suši približno 24 ur. Slika 1b Pozor! Opustitev montaže vijakov in pritrdilnih naprav v skladu s temi navodili lahko predstavlja tveganje električnega udara. Opomba: za pravilno montažo izdelka je priporočljivo cevi oviti z lepilnim trakom naslednjih lastnosti: - elastična folija iz mehkega PVC-ja z lepilom na akrilni osnovi - v skladu s standardom DIN EN 60454 - samougasne - dobra odpornost na staranje - odpornost na temperaturne spremembe - uporabno pri nizkih temperaturah283

5- Sesalno območje / odstranljiva rešetka

6- Odstranljive rešetke

3.2 Uporaba kuhališča

• Za izbiro razpoložljivih hitrosti sesanja: Obrnite gumb (3) v smeri urinega kazalca za vklop in povečanje hitrosti sesanja in v nasprotni smeri urinega kazalca za zmanjšanje in izklop nape. Krona (L) zasveti za prikaz izbrane hitrosti sesanja:

• L izklopljena: Motor aspiratorja ugasnjen

• Timer Aspirator je opremljen s funkcijo časovnika, s časovnim samodejnim izklopom. Opomba = časovnik ni predviden za hitrosti Boost 1 in Boost 2, ki sta že časovno omejena Za aktiviranje časovnika pritisnite gumb (3-T) za 2 sekundi; - če uporabljate hitrost 1 : napa se samodejno izklopi po 15 minutah (L1 utripa) - če uporabljate hitrost 2 : napa se samodejno izklopi po 10 minutah (L1 je stalna – L2 utripa)285 - če uporabljate hitrost 3 : napa se samodejno izklopi po 5 minutah (L1+L2 sta stalni - L3 utripa)

• Naprava za nadzor zasičenosti filtrov Napa je opremljena z napravo, ki javi, ko je treba opraviti vzdrževanje filtrov Za aktiviranje nadzora zasičenosti filtrov naredite naslednje:

Znova pritisnite gumb (3-T) za 5 sekund; krona (L) utripa, nato ugasne, kar označuje, da smo izstopili iz menija za nastavitev filtrov Opomba = po 1 minuti v vsakem primeru samodejno izstopite iz menija Signalizacija nasičenosti maščobnega filtra L2 + L3 utripata, ko je treba opraviti vzdrževanje maščobnega filtra Signalizacija nasičenosti filtra z aktivnim ogljem L1 + L4 utripata, ko je treba opraviti vzdrževanje filtra z aktivnim ogljem Ponastavitev javljanja zasičenosti filtrov Po vzdrževanju filtrov pritisnite gumb (3-T) za 4 sekunde: led lučke L ugasnejo, kar potrjuje opravljeno ponastavitev. Opomba: v primeru hkratne signalizacije (nasičenost maščobnega filtra in filtra z aktivnim ogljem) je treba postopek ponastavitve ponoviti dvakrat.286 Tabele moči

Sl. 19 Opomba: veljavne konfiguracije so tiste, ki se nanašajo na prisotne šobe (ki se razlikujejo glede na izdelek).287

Vzdrževanje kuhalne površine Pozor! Pred vsakim čiščenjem ali vzdrževanjem se prepričajte, da so kuhališča izključena in hladna.

Kuhalno ploščo je treba očistiti po vsaki uporabi. Pomembno: Ne uporabljajte grobih in žičnih gob. Z uporabo le-teh se s časom steklo poškoduje. Ne uporabljajte jedkih kemičnih čistil, kot so razpršila za pečice ali odstranjevalci madežev. Po vsaki uporabi počakajte, da se kuhalna plošča ohladi, nato pa z nje očistite zapečeno hrano in madeže. Sladkor in živila z visoko vsebnostjo sladkorja poškodujejo kuhalno ploščo in jih je treba takoj odstraniti. Sol, sladkor in pesek lahko opraskajo stekleno površino. Za čiščenje kuhalne plošče uporabite mehko krpo, papirnate kuhinjske brisače ali posebne izdelke za čiščenje kuhalnih plošč (upoštevajte navodila proizvajalca). NE UPORABLJAJTE PARNIH ČISTILNIKOV!!! Za daljšo življenjsko dobo naprave je nujno potrebno redno temeljito čiščenje, pri čemer upoštevajte naslednje:

• steklene, jeklene in/ali emajlirane dele je treba očistiti z ustreznimi (komercialno dostopnimi) proizvodi, ki niso abrazivni ali korozivni. Izogibajte se izdelkom na osnovi klora (belilo itd.)

• ne puščajte kislih ali alkalnih snovi na delovni površini (kis, sol, limonin sok itd.)• trosilnike plamena in pokrove (odstranljivi deli gorilnika) je treba pogosto prati z vrelo vodo in detergentom; pri tem pa pazimo, da odstranimo vse obloge, jih temeljito posušimo in preverimo, da nobena luknja v trosilniku plamena ni delno zamašena. Po čiščenju rešetke in gorilnike pravilno postavimo na svoja mesta.

a. VARNOSTNA NAPRAVA b. Vžigalna svečka PLINSKIH GORILNIKOV Opomba - Vsako mazanje pip mora opraviti usposobljeno osebje, na katero se je treba obrniti v primeru nepravilnega delovanja. Redno preverjajte stanje ohranjenosti gibke cevi za dovod plina. V primeru puščanja zahtevajte takojšnje posredovanje usposobljenega osebja za zamenjavo. Pomembno: V primeru nezgodnih in obsežnih razlitij tekočin iz posode, lahko ukrepate z izpustnim ventilom, ki se nahaja v spodnjem delu izdelka, da tako odstranite vse ostanke in opravite čiščenje s popolno higiensko varnostjo. Sl. 16 Za popolnejše in temeljitejše čiščenje lahko povsem odstranite spodnjo posodo Sl. 18 Čiščenje kovinske rešetke: Rešetko je treba oprati ročno z vročo vodo in nevtralnim čistilom ter skrbno osušiti, da se prepreči pojav oksidacije.

Vzdrževanje sesalnika Čiščenje Za čiščenje uporabljajte IZKLJUČNO SAMO krpo, navlaženo z nevtralnim tekočim čistilom. NE UPORABLJAJTE ORODJA ALI ČISTILNIH PRIPOMOČKOV! Izogibajte se uporabi grobih izdelkov. NE UPORABLJAJTE ALKOHOLA! Maščobni filter Zadržuje delce maščob, ki se sproščajo med kuhanjem. Očistiti ga je potrebno enkrat mesečno (ali ko sistem za prikaz zasičenosti filtrov javlja to potrebnost) z neagresivnimi čistili, ročno ali v pomivalnem stroju z nizko temperaturo in s kratkim ciklom. S pranjem v pomivalnem stroju kovinski maščobni filter lahko zbledi, toda lastnosti filtriranja se v ničemer ne spremenijo. Slika 15b Filter Z Aktivnim Ogljem - Plisiran (Samo različice s filtriranjem) Zaradi aktivnega oglja filtri zadržujejo vonjave. Aktivno oglje je integrirano v matrico iz netkanega blaga, zato je preprosto in popolnoma dostopno za nečistoče, kar ustvarja visoko absorpcijsko površino. Zasičenost filtrov z aktivnim ogljem se pojavi po bolj ali manj dolgotrajni uporabi, odvisno od vrste kuhinje in rednega čiščenja maščobnega filtra. Te vrste maščobnih filtrov ni mogoče regenerirati in jih je potrebno zamenjati, ko se prižge kontrolna lučka. Sl. 17 – 17a – 17b – 17c288

5.2 Iskanje in odpravljanje napak

Lahko se zgodi, da kuhalna površina ne deluje ali ne deluje dobro. Poglejmo, kaj lahko storimo, preden pokličemo pomoč. Najprej preverite, da v omrežjih za oskrbo s plinom in električno energijo ni prekinitev, zlasti pa, ali so odprte zaporne plinske pipe pred kuhališčem. Gorilnik se ne vžge ali plamen ni enakomeren Ali ste preverili, ali:

• So izstopne odprtine plina na gorilniku zamašene.

• So vsi gibljivi deli, ki sestavljajo gorilnik, pravilno nameščeni.

• So izstopne odprtine plina zamašene.

• Je posoda je centrirana na gorilniku ali na električni plošči.

• So rešetke obrnjene. Če kljub vsem preverjanjem kuhalna površina ne deluje in je težava, ki ste jo odkrili, še vedno prisotna, pokličite Center za tehnično pomoč. Sporočite:

3.2 Uporaba ploče za kuhanje
