BRUKSANVISNING PRF0147742A ELICA

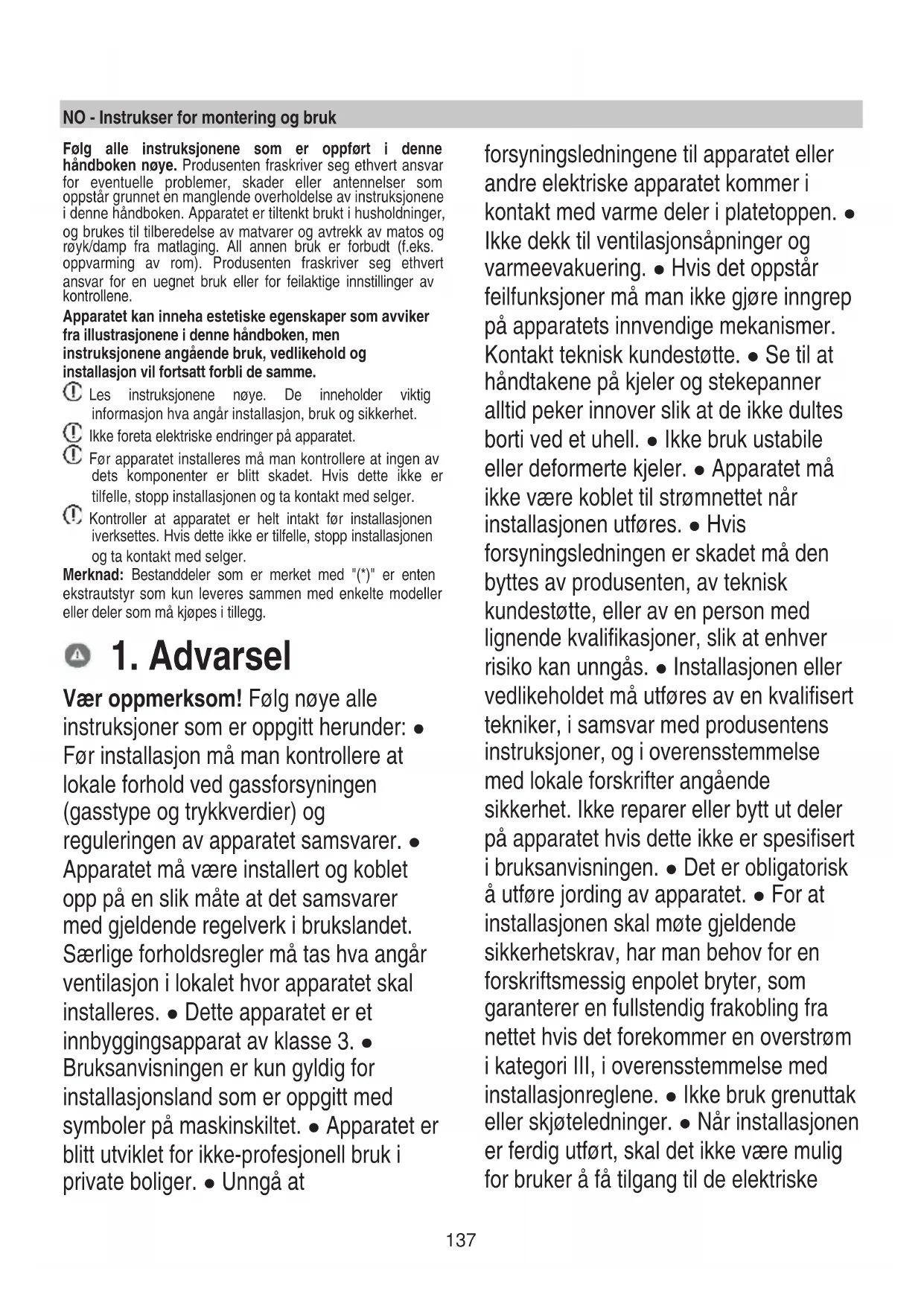

• sarjanumero (S/N) Nämä tiedot löytyvät laitteen ja/tai pakkauksen tyyppikilvestä. ! Älä koskaan käänny valtuuttamattomien teknikkojen puoleen ja kieltäydy aina muista kuin alkuperäisistä varaosista.137 NO - Instrukser for montering og bruk Følg alle instruksjonene som er oppført i denne håndboken nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i denne håndboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstillinger av kontrollene. Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i denne håndboken, men instruksjonene angående bruk, vedlikehold og installasjon vil fortsatt forbli de samme. Les instruksjonene nøye. De inneholder viktig informasjon hva angår installasjon, bruk og sikkerhet. Ikke foreta elektriske endringer på apparatet. Før apparatet installeres må man kontrollere at ingen av dets komponenter er blitt skadet. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. Kontroller at apparatet er helt intakt før installasjonen iverksettes. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: ● Før installasjon må man kontrollere at lokale forhold ved gassforsyningen (gasstype og trykkverdier) og reguleringen av apparatet samsvarer. ● Apparatet må være installert og koblet opp på en slik måte at det samsvarer med gjeldende regelverk i brukslandet. Særlige forholdsregler må tas hva angår ventilasjon i lokalet hvor apparatet skal installeres. ● Dette apparatet er et innbyggingsapparat av klasse 3. ● Bruksanvisningen er kun gyldig for installasjonsland som er oppgitt med symboler på maskinskiltet. ● Apparatet er blitt utviklet for ikke-profesjonell bruk i private boliger. ● Unngå at forsyningsledningene til apparatet eller andre elektriske apparatet kommer i kontakt med varme deler i platetoppen. ● Ikke dekk til ventilasjonsåpninger og varmeevakuering. ● Hvis det oppstår feilfunksjoner må man ikke gjøre inngrep på apparatets innvendige mekanismer. Kontakt teknisk kundestøtte. ● Se til at håndtakene på kjeler og stekepanner alltid peker innover slik at de ikke dultes borti ved et uhell. ● Ikke bruk ustabile eller deformerte kjeler. ● Apparatet må ikke være koblet til strømnettet når installasjonen utføres. ● Hvis forsyningsledningen er skadet må den byttes av produsenten, av teknisk kundestøtte, eller av en person med lignende kvalifikasjoner, slik at enhver risiko kan unngås. ● Installasjonen eller vedlikeholdet må utføres av en kvalifisert tekniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskrifter angående sikkerhet. Ikke reparer eller bytt ut deler på apparatet hvis dette ikke er spesifisert i bruksanvisningen. ● Det er obligatorisk å utføre jording av apparatet. ● For at installasjonen skal møte gjeldende sikkerhetskrav, har man behov for en forskriftsmessig enpolet bryter, som garanterer en fullstendig frakobling fra nettet hvis det forekommer en overstrøm i kategori III, i overensstemmelse med installasjonreglene. ● Ikke bruk grenuttak eller skjøteledninger. ● Når installasjonen er ferdig utført, skal det ikke være mulig for bruker å få tilgang til de elektriske138 bestanddelene. ● Apparatet og de enkelte delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berører varmeelementene. ● Pass på at barn ikke leker med apparatet. Sørg for at de holder seg på god avstand, og hold dem under oppsyn hele tiden. Maskindeler kan bli svært varme under bruk. ● Ikke ta på apparatets varmeelementer under og etter bruk. ● Unngå kontakt med kluter eller andre brennbare materialer så lenge apparatets bestanddeler ikke har kjølt seg tilstrekkelig ned. ● Ikke plasser brennbare materialer på apparatet eller i nærheten av dette. ● Overopphetet fett eller olje kan lett ta fyr. Vær særlig oppmerksom når det tilberedes matretter med høyt fett- eller oljeinnhold. ● Hvis overflaten er sprukket, slå øyeblikkelig av apparatet for å unngå muligheten for elektrisk støt. ● Apparatet er ikke laget for å starte ved hjelp av en ekstern tidsinnstiller eller et system med fjernkontroll. ● Kokeprosessen bør overvåkes. ● Prøv ALDRI å slukke flammer med vann. Slå heller av apparatet og kvel flammene med for eksempel et lokk eller ett brannteppe. Brannfare: ikke plasser gjenstander på kokeplaten. ● Ikke bruk damprenser for å rengjøre. ● Før man kobler til produktet må man kontrollere merkeplaten (plassert nederst på apparatet) for å være sikker på at spenning og effekt tilsvarer strømnettets verdier og at også stikkontakten stemmer overens. Ta kontakt med en faglært elektriker hvis du er i tvil. Viktig: ● Etter at apparatet har vært i bruk må platetoppen slås av med den anviste betjeningbryteren. ● For å unngå væskelekkasjer kan man redusere varmeforsyningen. ● Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. ● Slå av den aktuelle kokesonen når man er ferdig med å tilberede mat. ● Man må aldri sette tomme kjeler på varmeelementene når disse står på. ● Ikke bruk beholdere som stikker ut fra kantene på platetoppen. ● OBS! Hvis platetoppen i glass ryker: ● 1) Slå av alle brennere umiddelbart og isolere apparatet fra forsyningskildene. ● 2) Ikke ta på apparatets overflater. ● 3) Ikke bruk apparatet. ● OBS! Når gassbrennerne er i bruk skilles det ut varme, fuktighet og rester etter forbrenningen i rommet hvor apparatet er installert. Se til at lokalet er godt ventilert, særlig når apparatet er i bruk. Hold alle ventilasjonsåpninger åpne eller installer en mekanisk ventilasjonsinnretning. ● Hvis apparatet brukes svært intensivt kan det være behov for ekstra ventilasjon (for eksempel ved å åpne vinduet) eller mer effektiv ventilasjon (for eksempel ved å øke mekanisk ventilasjonsnivå der hvor dette er mulig). ● OBS! Apparatet er kun laget for vanlig matlaging i private boliger. All annen bruk er forbudt (f.eks. oppvarming av rom). ● Ikke varm opp en boks eller en blikkboks med mat uten å ha åpnet den først. Disse kan eksplodere! ● Beholderne må settes direkte på platetoppen og midt på kokeplaten. Plasser aldri noe mellom139 gryten og kokeplaten. ● Når gassbrennerne er i bruk skilles det ut varme og fuktighet i lokalet hvor apparatet er blitt installert. Se til at kjøkkenet er tilstrekkelig ventilert. Hold alle ventilasjonsåpninger åpne som påkrevet av gjeldende lovgivning. ● Hvis apparatet brukes over lengre tid kan det være behov for ekstra ventilasjon, for eksempel ved å åpne vinduet. ● Hvis brenneren ikke slår seg å i løpet av 15 sekunder må man åpne vinduet i rommet og vente minst et minutt før man forsøker på nytt. ● For platetopper uten sikkerhetsinnretning må man lukke kranen og ikke forsøke å tenne brenneren igjen før det er gått et minutt. ● Etter steking er det fortsatt god skikk å lukke hovedkranen til røret og/eller flasken. ● Før man utfører rengjøring eller vedlikehold må man koble fra produktet og dra ut støpslet, eventuelt koble fra hovedbryteren. ● For alle installasjoner og vedlikeholdsinngrep må man anvende arbeidshansker.

Apparatet kan anvendes av barn under 8 års alder eller av personer med reduserte fysiske, sanselige eller mentale evner, også uten erfaring eller med manglende kunnskap om selve produktet, gitt at disse holdes under oppsyn eller har vært gjenstand for opplæring i sikker bruk av produktet i sikkerhet og med forståelse for de involverte farer og risikoer. ● Barn må holdes under oppsyn slik at de ikke leker med apparatet. ● Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holdes under oppsyn. ● Barn på under 8 år må holdes på lang avstand fra apparatet. ● Ikke la barn få leke med apparatet. ● Lokalet skal inneha adekvat luftutveksling hvis kjøkkenviften skal anvendes samtidig med andre apparatet, og disse drives med gass eller andre brennstoffer. ● kjøkkenviften må rengjøres hyppig både utvendig og innvendig (MINST EN GANG I MÅNEDEN). Man må også følge samtlige vedlikeholdsanvisninger.

Manglende etterfølgelse av rengjøringsanvisningene for kjøkkenviften, samt bytte og rengjøring av filtrene, medfører risikoer for antennelser. ● Det er strengt forbudt å tilberede mat over åpne flammer. ● Åpne flammer er skadelige for filteret og kan medføre antennelser. Dette må alltid unngås. ● Frityrsteking må gjøres med største forsiktighet, slik at ikke den varme oljen antennes. ● OBS! Når koketoppen er i funksjon vil alle delene på kjøkkenviften bli varme. ● Vær oppmerksom! Ikke koble apparatet til strøm før installasjonen er helt fullført.

Hva angår tekniske og sikkerhetsmessige forholdsregler som må tas ved avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. ● Luft som trekkes ut må ikke fraktes i samme rør som apparatet bruker til å skille ut røyk fra gass eller andre brennstoffer. ● Ikke bruk kjøkkenviften uten at risten er korrekt montert! ● Bruk kun de medfølgende skruene i forbindelse med installasjon, eller gå til innkjøp av korrekt skruer. Bruk skruer med korrekt lengde i henhold til informasjonen i140 installasjonsveiledningen. ● Når man samtidig kjører både kjøkkenviften og apparatene som forsynes av en kilde som ikke inneholder elektrisk strøm, må det negative trykket i rommet ikke overskride 4 Pa (4 × 10-5 bar). Dette apparatet er merket i samsvar med EU- direktiv 2012/19/EF - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Ved å sørge for at dette produktet kasseres på en riktig måte, bidrar man med å forebygge negative følger for miljøet og helsen. Symbolet på produktet eller på dokumentasjonen som følger med dette, indikerer at det ikke må kastes sammen med vanlig husholdningsavfall, men leveres inn til en gjenvinningsstasjon som håndterer elektrisk og elektronisk avfall. Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall. For ytterligere informasjon om behandling og gjenvinning av dette produktet, vennligst ta kontakt med lokale myndigheter, en gjenvinningsstasjon, eller butikken hvor produktet ble kjøpt. Apparatet er blitt utviklet, testet og oppført i henhold til følgende lovgivning:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Når man begynner å tilberede mat anbefales det å starte opp apparatet ved laveste hastighet. La det stå på noen minutter også etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det å bytte karbonfilter ved behov. For at fettfilter skal beholde sein ytelse må de rengjøres ved behov. For å oppnå optimal ytelse og redusere støynivået bes man bruke maksimal diameter i rørsystemet som er gjengitt i denne håndboken.

N.B.= Det anbefales å bruke kjeler med en diameter som er tilpasset brennerne, slik at flammene kun stikker ut fra bunnen av disse For å oppnå best mulig resultat, anbefales følgende: - Bruk gryter og kjeler med en diameter som er tilpasset dimensjonen til brennerne. For å samkjøre diameter på kjelen med hver enkelt brenner henvises det til den illustrerte delen i denne håndboken. - Bruk kun kjeler og gryter med flat bunn. - Bruk lokk på gryten under matlaging når dette er mulig - Bruk så lite vann som mulig for å koke grønnsaker, poteter, osv., slik at koketiden reduseres. - Bruk trykkoker, som reduserer både energiforbruket og koketiden - Plasser pannen midt på kokesonen som er tegnet av på overflaten. - For å oppnå et lavere energiforbruk anbefales det å regulere brennerne i forhold til den enkelte tilberedelse. For å forbedre avtrekket kan det være nyttig å legge en sleiv mellom kjelen og lokket. Dette er spesielt effektivt på høye kjeler.

Bruke avtrekket Avtrekket kan brukes både med ekstern avtrekksfunksjon eller med intern resirkulering. Avtrekksversjon Fig.7 All damp trekkes ut av rommet ved hjelp av røropplegg (må kjøpes separat) som er festet på den medfølgende koblingsflensen. Diameteren på avtrekksrøret må tilsvare diameteren på koblingsringen: - med rektangulær utgang 222 x 89 mm - med rund utgang Ø 150 mm (*) For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med avtrekk. Finnes i den illustrerte versjonen av denne håndboken. Fig.7c Koble produktet til rør og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen). Bruk av rør og avtrekkshull med mindre diameter vil redusere avtrekkskapasiteten og øke støynivået betraktelig. Vi fraskriver oss derfor alt ansvar Bruk et så kort rør som mulig. Bruk en rørkanal med så få bøyer som mulig (maksimal kurve: 90°). Man må ikke ha variasjoner i tverrsnittet.141 Filterversjon Fig. 8 Avtrekksluft vil filtreres i fettfilter og luktfilter før den igjen føres ut i rommet. Produktet leveres med alt nødvendig utstyr for en standard installasjon med luftavtrekk i front av apparatet. Produktet er utstyrt med fire patroner som absorberer vond lukt. De aktive karbonene er integrert i en tekstilform med stoff som enkelt kan absorbere alle urenheter, takket være sin store absorberbare overflate. For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med fitler. Finnes i den illustrerte versjonen av denne håndboken. Fig. 13b Det henvises til siden www.elica.com e www.shop.elica.com for ytterligere informasjon om de forskjellige produktene våre, slik at man kan installere både som filter- og avtrekksversjon.

Elektrisk og mekanisk installasjon og tilkobling av gassforsyning må gjøres av spesialisert personell. Dette apparatet er en innebygget modell som er tilpasset benker med tykkelse 2-6 cm (for TOP-montering), og 2,5-6 cm (for FLUSH-montering). Minste avstand mellom platetopp og vegg må være 5 cm i bakkant, 40 cm til sidene, og minst 50 cm til skap og andre strukturer i overkant. Dette produktet er et klasse 3 integrert apparat. Fig. 1a/1b

3.1 Elektrisk tilslutning

Fig. 3 - Installasjonen må utføres av faglært og kvalifisert personell, som kjenner til gjeldende regler for installasjon og sikkerhet. ● Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander grunnet en manglende overholdelse av retningslinjene som er oppført i denne håndboken. ● Strømledningen må være såpass lang at man fritt kan fjerne koketoppen fra benkeplaten. ● Forsikre seg om at spenningen, som er oppført på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor apparatet installeres. ● Ikke bruk skjøteledninger. ● Effektiv jording er lovpålagt ● Den elektriske jordledning må være 2 cm lengre enn de andre ledningene ● Ledningen må ikke, langs hele dens lengde, komme opp i en temperatur som overgår romtemperaturen med mer enn 50°C ● Apparatet er laget for en varig tilkobling til strømnettet.Utfør derfor koblingen til det faste nettet ved hjelp av en godkjent enpolet bryter, som garanterer fullstendig frakobling fra nettet ved en overspenning i kategori III, og som er lett tilgjengelig etter at installasjonen er fullført. ● Vær oppmerksom! Før kretsen kobles til nettstrømmen igjen, må man kontrollere at den fungerer riktig og at strømledningen er riktig montert. ● Vær oppmerksom! Skifte av forbindelsesledningen må utføres av vår autoriserte teknisk kundeservice, eller eventuelt av en person med lignende kvalifikasjoner.

● Installasjonen må utføres av faglært og kvalifisert personell, som kjenner til gjeldende regler for installasjon og sikkerhet. ● Koble apparatet til flasken eller anlegget i henhold til foranstaltninger som er gjengitt i gjeldende lovgivning, og se til at apparatet er tilpasset den typen gass som er tilgjengelig.

● I motsatt fall se: “Tilpasning til andre gasstyper”. ● Kontroller at142 forsyningstrykket befinner seg mellom verdiene som er oppgitt i tabellen: “Brukskarakteristikker”. ● Oppkobling med fleksible/stive metallrør ● Bruk rørkoblinger og rør i metall (også fleksible rør) slik at det ikke skapes slitasje i de innvendige delene i apparatet. ● Monteringen av de fleksible rørene må utføres på en måte som gjør at lengden i maksimalt utstrekk aldri overgår 2 meter. ● Det må kun anvendes rør som samsvarer med gjeldende nasjonale standarder. ● N.B. - Når installasjonen er fullført må man bruke en såpeløsning til å kontrollere at alle forbindelser er tette. Ikke bruk åpne flammer for å foreta disse kontrollene. ● Tilpasning til andre gasstyper ● For å tilpasse apparatet til en annen gasstype enn den typen den opprinnelig ble utformet for (se etiketten som er påsatt nederst på platetoppen eller på emballasjen) må man bytte brennerdysene på følgende måte: ● 1 – Ta av ristene på platetoppen og ta ut brennerne ● 2 – Skru løs dysene med et nøkkelverktøy på 7 mm og sett på en dyse som passer med den nye typen gass (se tabell “Brukskarakteristikker gassbrennere“) ● 3 – Sett alle deler tilbake på plass ved å følge anvisningene i motsatt rekkefølge ● Vær oppmerksom! Når operasjonen er ferdig må den gamle etiketten med kalibreringsverdier byttes med etiketten som inneholder de nye verdiene FIG.A0. ● Minimumsregulering ● Regulering av laveste flamme: ● 1 - Sett kranen til laveste stilling ● 2 - Slipp opp bryteren og bruk en skrutrekker til å skru på reguleringsskruen innenfor eller ved siden av kranen, inntil ønsket flamme er oppnådd FIG.A1 ● 3 – Vri bryterknotten fort fram og tilbake mellom minimum og maksimum , og kontroller at ikke brennerne slår seg av ● 4 - Hvis sikkerhetsinnretningen (termoelement) ikke utløses når brennerne står på minimum, må man øke minimumsreguleringen ved å vri på reguleringsskruen. ● 5 – Når reguleringen er fullført må man forsegle bypassbryteren med segllakk eller lignende materiale ● Hvis det brukes flytende gass (eks. LPG) må reguleringsskruen strammes helt inn. ● Vær oppmerksom! Når operasjonen er fullført må man bytte ut den gamle etiketten med kalibreringsverdier slik at den stemmer med den nye gassen som brukes. ● Vær oppmerksom! Hvis gasstrykket er forskjellig (eller varierer) må man sette på en trykkregulator på inngangsrøret som samsvarer med gjeldende tekniske standarder og lovgivning i landet hvor produktet er blitt installert. ● Luftmengden som brukes må ikke ligge under 2.0 m3/time for hver kW installert effekt. Se tabellen for brennereffekt.

Før man starter med installasjonen:

• Etter at produktet er blitt pakket ut må man kontrollere at det ikke har blitt utsatt for skade under transporten. Ta kontakt med selger eller kundeservice hvis dette er tilfelle, og avbryt installasjonen.

• Kontroller at størrelsen på produktet man har kjøpt er egnet for stedet hvor det ønskes installert.

• Av transporthensyn må det kontrolleres at det ikke finnes restmateriale inne i emballasjen (for eksempel poser med143 skruer, garantibevis, osv.). Disse må eventuelt fjernes og tas vare på.

• Kontroller også at det finnes en tilgjengelig stikkontakt i nærheten av installasjonssonen. Forberedelse av møbel for innebygging: - Produktet må ikke installeres over avkjølingsenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler. - Utfør alle åpninger og fjern sagmugg og støv før platetoppen settes inn. VIKTIG: Bruk et enkomponents tetningslim (S) som tåler temperaturer helt opp til 250°. Før installasjonen startes opp må alle overflater som skal limes rengjøres nøye for ethvert materiale som kan tenkes å redusere limets hefteevne (.f.eks. limfjernere, visse typer konserveringsmidler, fett, oljer, støv, gamle limrester osv.). Limet må fordeles langs hele parameteren til installasjonsstedet. Etter liming må man la limet tørke i cirka 24 timer. Fig. 1b Vær oppmerksom! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer. Merknad: For en korrekt installasjon av produktet må man sette på limbånd på rørene som innehar følgende egenskaper: - elastisk myk PVC med akrylatbasert lim - som respekterer DIN EN 60454 - flammeslukker - ypperlig motstand mot slitasje - motstand mot temperatursvingninger - kan brukes ved lave temperaturer144

3- Brenner (høy ytelse)

Tenning av brennerne (1-3-4) gjøres ved å trykke på den tilhørende bryterknotten og vri den mot klokkeretningen inntil viseren peker mot maksimal posisjon Den elektriske gnisten mellom tennplugg og brenner vil slå på brennerflammen. Slipp umiddelbart opp bryterknotten og reguler i henhold til ønsket flammestyrke. Brenner slås på ved å holde bryterknotten inne i 3/5 sekunder ved maksimal flammestyrke. Når man slipper opp bryterknotten må man kontrollere at brenneren ikke slukker. NB = Hvis det ikke er tilstrekkelig elektrisk energi tilgjengelig kan man vri på bryterknotten på samme måte som tidligere, og deretter bruke en fyrstikk eller lighter til å tenne på flammen i den øvre delen av brenneren. Tenning av Dual-brenneren (2) gjøres på samme måte, ved å trykke og vri bryterknotten mot klokkeretningen. På denne måten vil hver posisjon tilsvare forskjellige brenner funksjoner, som forklart herunder: 1 klikk: F1 høy flamme - F2 høy flamme. 2 klikk: F1 høy flamme - F2 lav flamme. 3 klikk: F1 høy flamme - F2 avslått. 4 klikk: F1 lav flamme - F2 avslått.

NB = Bryterknotten som styrer brenneren er utstyrt med bakbelyst roterende skive. Bryterknotten kan både vris og trykke på avhengig av funksjonen som skal utføres.

• For å velge blant de tilgjengelige avtrekkshastighetene: Vri bryterknotten (3) med klokkeretningen for å slå på og øke avtrekkshastigheten, eller vri den mot klokkeretningen for å redusere avtrekkshastigheten og slå av avtrekkshetten. De forskjellige feltene merket med (L) vil lyse for å vise valgt avtrekkshastighet:

• L slukket: Avtrekksmotor avslått

• Timer Avtrekket er utstyrt med timer-funksjon for tidsstyrt automatisk avslåing. NB = Timer-funksjonen er ikke aktiv i Boost 1 og Boost 2, da disse allerede er tidsstyrt Trykk på bryterknotten (3-T) i 2 sekunder for å aktivere Timer- funksjonen. - Hvis man bruker hastighet 1 vil avtrekket slå seg av automatisk etter 15 minutter (L1 blinker)146 - Hvis man bruker hastighet 2 vil avtrekket slå seg av automatisk etter 10 minutter (L1 fortsetter å lyse - L2 blinker) - Hvis man bruker hastighet 3 vil avtrekket slå seg av automatisk etter 5 minutter (L1+L2 fortsetter å lyse - L3 blinker)

• Kontrollinnretning for filtermetning Avtrekkshetten er utstyrt med en innretning som signaliserer når det er nødvendig å utføre vedlikehold på filtrene For å aktivere denne kontrollinnretningen gjør man som følger:

1 - Slå av avtrekkshetten.

2 - Trykk på bryterknotten (3-T) i 5 sekunder.

Alle feltene (L) slår seg på og blinker for å varsle om at man befinner seg i menyen for filterinnstillinger NB = Kontrollinnretningen for metning av fettfilter er vanligvis alltid aktivert. Kontrollinnretningen for aktivt karbonfilter er vanligvis deaktivert 3a -Fettfilter Vri bryterknotten (3) med klokkeretningen, L2+L3 vil lyse Trykk inn bryterknotten: L2 +L3 begynner å blinke, kontrollinnretningen til fettfilteret er deaktivert Trykk inn bryterknotten: L2 +L3 går over til å lyse fast, kontrollinnretningen til fettfilteret er aktivert 3b -Aktivt karbonfilter Vri bryterknotten (3) mot klokkeretningen, L1+L4 står på og blinker Trykk inn bryterknotten: L1 +L4 går over til å lyse fast, kontrollinnretningen til karbonfilteret er aktivert Trykk inn bryterknotten: L1 +L4 begynner å blinke, kontrollinnretningen til karbonfilteret er deaktivert

4 - Trykk nok en gang på bryterknotten (3-T) i 5 sekunder;

feltene (L) blinker og slår seg deretter av for å varsle om at man har forlatt menyen for filterinnstillinger NB = Etter 1 minutt vil man uansett forlate menyen automatisk Metningsvarsel for fettfilter L2 + L3 Blinker når det må utføres vedlikehold av fettfilteret Metningsvarsel for aktivt karbonfilter L1 + L 4 blinker når man må utføre vedlikehold av aktivt karbonfilter Nullstilling av metningsvarsel Etter vedlikehold av filtrene trykker man på bryterknotten (3-T) i 4 sekunder: Led-lampene L slukker for å bekrefte nullstillingen. Nota: Ved samtidig metningsvarsel (fettfilter og aktivt karbonfilter) må nullstillingsprosedyren gjentas to ganger.147 Effekttabell

Fig. 19 Merk: De gyldige konfigurasjonene forutsetter at man anvender de medfølgende dysene (disse varierer avhengig av type produkt).148

Vedlikehold av koketoppen: Vær oppmerksom! Før det utføres rengjøring eller vedlikehold må man kontrollere at platesonene er avslått og avkjølt.

Koketoppen må alltid rengjøres etter bruk. Viktig: Ikke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid. Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsvask eller flekkfjerner. La overflaten kjøle seg ned etter bruk og fjern deretter alle matrester og flekker. Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de ikke fjernes øyeblikkelig. Salt, sukker og sand kan ripe opp glassoverflaten. Bruk en myk klut, kjøkkenpapir eller produkter som er laget spesielt for rengjøring av overflaten (overhold produsentens henvisninger). IKKE BRUK DAMPRENSER!!! For at apparatets livssyklus skal bli så lang som mulig er det viktig å utføre regelmessig rengjøring. Følg disse generelle rengjøringsanvisningene:

• Deler i glass og stål, eller deler som er dekket av en eller annen emalje, må rengjøres med egnede produkter (tilgjengelig i varehandel) som ikke er slipende eller etsende. Ikke bruk produkter med klor (blekemidler osv.)

• Ikke legg igjen midler og substanser med syre eller høyt alkalisk innhold (eddik, salt, sitronjuice osv.)• Flammespreder og overdeksel (avtakbare deler på brenneren) må rengjøres med kokende såpe og vann slik at man fjerner enhver skorpedannelse. Tørk deretter av nøye og kontroller at ingen av åpningene i flammesprederen er blitt tilstoppet hverken fullstendig eller delvis. Etter at rengjøringen er utført må man sette på ristene og brennerne på korrekt måte.

a. SIKKERHETSINNRETNINGER b. Tennplugger for GASSBRENNERE N.B. Eventuell smøring av kranene må utføres av kvalifisert personell som kontaktes i forbindelse med feilfunksjoner. Kontroller funksjonsstatusen til de fleksible gassforsyningsrørene regelmessig. Hvis det oppstår lekkasjer må man umiddelbart kontakte kvalifisert personell slik at den aktuelle delen kan byttes ut. Viktig: Hvis det forekommer lekkasjer, eller hvis det spruter væsker fra grytene, må man bruke ventilen som er plassert i nedre del av produktet slik at man kan fjerne alt resttrykk og utføre rengjøring i absolutt hygiene og sikkerhet. Fig. 16 For en fullstendig rengjøring kan man fjerne hele det nedre fatet. Fig. 18 Rengjøring av metallristen: Risten må rengjøres for hånd med varmt vann og skånsomt rengjøringsmiddel, og deretter tørkes grundig for å unngå oksidering. Vedlikehold av kjøkkenviften: Rengjøring I forbindelse med rengjøring må man KUN bruke en fuktig klut med skånsomt vaskemiddel. IKKE BRUK VERKTØY,

INSTRUMENTER ELLER LIGNENDE UTSTYR I

FORBINDELSE MED RENGJØRING! Ikke bruk slipende produkter. IKKE BRUK SPRIT! Fettfilter Holder på fettpartiklene fra stekeprosessen. Må rengjøres en gang i måneden (eller når varselsystemet for tilstoppelse av filter aktiveres) med skånsomme vaskemidler, manuelt eller i oppvaskmaskin ved lav temperatur og kort vaskesyklus. Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine egenskaper. Fig. 15b Aktivt karbonfilter - Plissert (Kun for filterversjon) Filtrene fanger opp lukt takket være det aktive karbonet. De aktive karbonene er integrert i en tekstilform med stoff som enkelt kan absorbere alle urenheter, takket være sin store absorberbare overflate. Filtre med aktivt karbon vil mettes etter en viss tidsperiode som avhenger av hvilket type kjøkken du har, og hvor ofte filteret er gjenstand for rens. Disse filtrene kan ikke regenereres og må alltid byttes hver gang signallampen begynner å lyse. Fig. 17 – 17a – 17b – 17c149

Det kan hende at platetoppen ikke fungerer eller ikke fungerer optimalt. Før man kontakter kundeservice kan følgende kontroller utføres. Kontroller først og fremst at det ikke er noen hindringer i gass- eller strømforsyningen, og særlig at gasskranene står åpne. Brennerne slår seg ikke på eller flammen er ikke jevn Kontroller følgende:

• Tilstoppelser i åpningene på brenneren.

• At alle løse deler som utgjør brenneren er blitt korrekt montert.

• Luftstrømmer i nærheten av platetoppen. Flammen slutter å brenne Kontroller følgende:

• Bryterknotten er ikke blitt trykket inn.

• Bryterknotten er ikke blitt holdt inn lenge nok til at sikkerhetsinnretningene er blitt aktivert.

• Hullene for utslipp av gass ved sikkerhetsinnretningen er blitt tilstoppet. Brenneren forblir ikke tent når den står i minimum flammestyrke Kontroller følgende:

• Ristene er blitt byttet om. Hvis platetoppen fortsatt ikke fungerer etter at alle disse kontrollene er blitt utført bes man kontakte teknisk kundestøtte. Følgende må oppgis:

• Knappen ikke er trykket helt ned.
