BRUKSANVISNING PRF0146216A ELICA

Ökning/minskning av effektnivå

4. Aktivering av Temperaturhanterare

11. Visualisering av effektnivå

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.197 NO - Instrukser for montering og bruk Følg alle instruksjonene som er oppført i denne håndboken nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i denne håndboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstillinger av kontrollene. Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i denne håndboken, men instruksjonene angående bruk, vedlikehold og installasjon vil fortsatt forbli de samme. Les instruksjonene nøye. De inneholder viktig informasjon hva angår installasjon, bruk og sikkerhet. Ikke foreta elektriske endringer på apparatet. Før apparatet installeres må man kontrollere at ingen av dets komponenter er blitt skadet. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. Kontroller at apparatet er helt intakt før installasjonen iverksettes. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

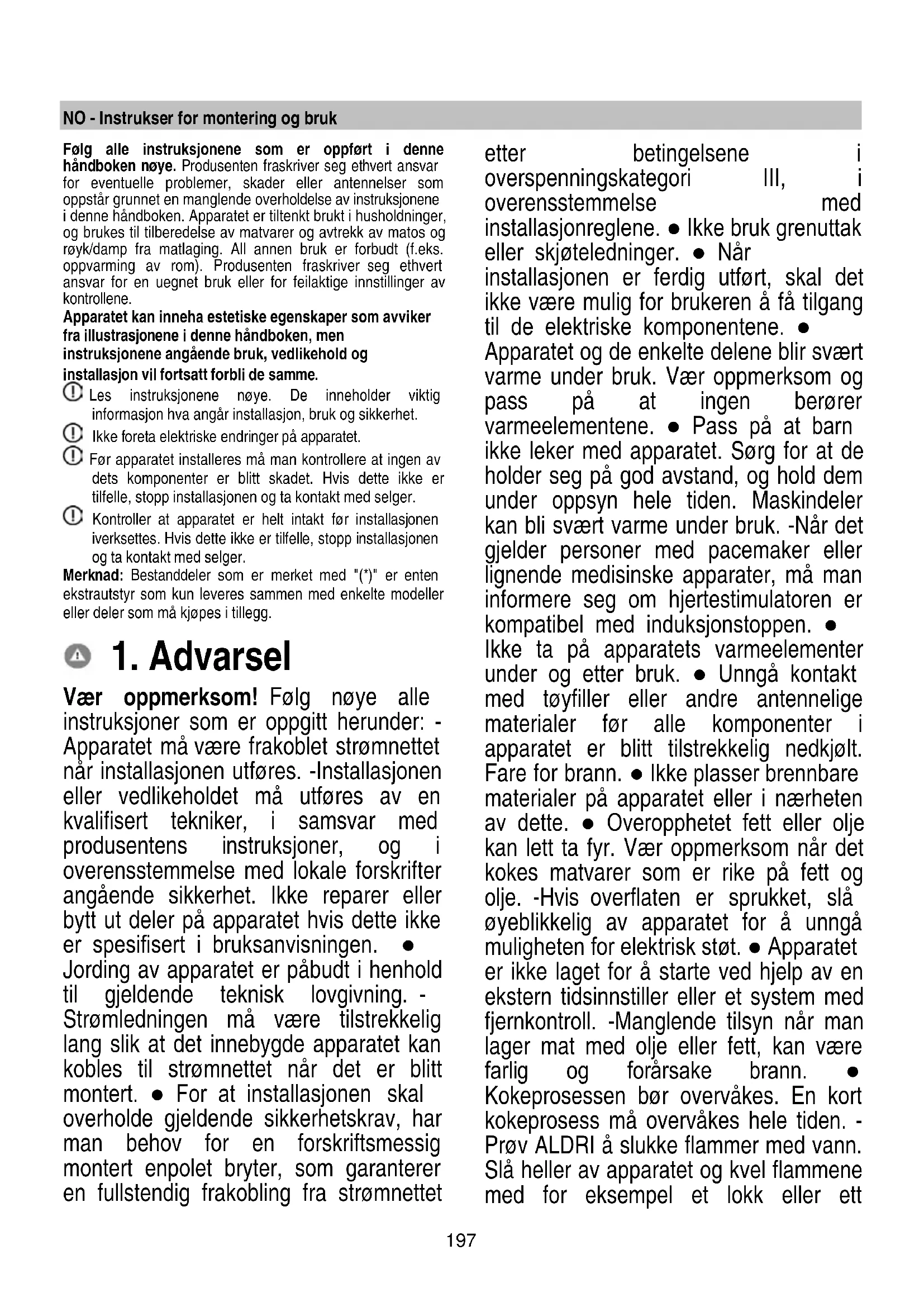

Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: - Apparatet må være frakoblet strømnettet når installasjonen utføres. -Installasjonen eller vedlikeholdet må utføres av en kvalifisert tekniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskrifter angående sikkerhet. Ikke reparer eller bytt ut deler på apparatet hvis dette ikke er spesifisert i bruksanvisningen. ● Jording av apparatet er påbudt i henhold til gjeldende teknisk lovgivning. - Strømledningen må være tilstrekkelig lang slik at det innebygde apparatet kan kobles til strømnettet når det er blitt montert. ● For at installasjonen skal overholde gjeldende sikkerhetskrav, har man behov for en forskriftsmessig montert enpolet bryter, som garanterer en fullstendig frakobling fra strømnettet etter betingelsene i overspenningskategori III, i overensstemmelse med installasjonreglene. ● Ikke bruk grenuttak eller skjøteledninger. ● Når installasjonen er ferdig utført, skal det ikke være mulig for brukeren å få tilgang til de elektriske komponentene. ● Apparatet og de enkelte delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berører varmeelementene. ● Pass på at barn ikke leker med apparatet. Sørg for at de holder seg på god avstand, og hold dem under oppsyn hele tiden. Maskindeler kan bli svært varme under bruk. -Når det gjelder personer med pacemaker eller lignende medisinske apparater, må man informere seg om hjertestimulatoren er kompatibel med induksjonstoppen. ● Ikke ta på apparatets varmeelementer under og etter bruk. ● Unngå kontakt med tøyfiller eller andre antennelige materialer før alle komponenter i apparatet er blitt tilstrekkelig nedkjølt. Fare for brann. ● Ikke plasser brennbare materialer på apparatet eller i nærheten av dette. ● Overopphetet fett eller olje kan lett ta fyr. Vær oppmerksom når det kokes matvarer som er rike på fett og olje. -Hvis overflaten er sprukket, slå øyeblikkelig av apparatet for å unngå muligheten for elektrisk støt. ● Apparatet er ikke laget for å starte ved hjelp av en ekstern tidsinnstiller eller et system med fjernkontroll. -Manglende tilsyn når man lager mat med olje eller fett, kan være farlig og forårsake brann. ● Kokeprosessen bør overvåkes. En kort kokeprosess må overvåkes hele tiden. - Prøv ALDRI å slukke flammer med vann. Slå heller av apparatet og kvel flammene med for eksempel et lokk eller ett198 brannteppe. Brannfare: ikke plasser gjenstander på kokeplaten. ● Ikke bruk damprensere: risiko for elektriske støt. - Ikke plasser metallgjenstander som kniver, gafler, skjeer eller lokk på platetoppens overflate, da disse kan overopphetes. ● Før man kobler apparatet til strømnettet må man kontrollere merkeskiltet (plassert nederst på apparatet) for å være sikker på at spenning og effekt samsvarer med strømnettets verdier, samt at også stikkontakten er av egnet type. Ta kontakt med en faglært elektriker hvis du er i tvil. Viktig: -Slå av platetoppen etter bruk ved å benytte kontrollsystemet og ikke stol på gryte-detektoren. -Ikke søl med væske og reduser varmen når man koker eller varmer den opp. ● Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. ● Når man er ferdig med matlagingen må den aktuelle kokesonen slås av. ● Man må aldri bruke aluminiumsfolie i forbindelse med matlagingen, og man må aldri legge matvarer som er pakket i aluminium på platetoppen. Aluminiumen kan smelte og forårsake uopprettelige skader på apparatet. ● Ikke varm opp en boks eller en blikkboks med mat uten å ha åpnet den først. Disse kan eksplodere! Denne advarselen gjelder for alle andre typer kokeplater. -Bruken av en høy effekt, som funksjonen Booster, er ikke egnet for å varme opp enkelte væsker som for eksempel frityrolje. For høy varme kan være farlig. I følgende tilfeller anbefaler man å bruke en lavere effekt. ● Beholderne må settes rett på platetoppen og midt på kokesonen. Plasser aldri noe mellom gryten og platetoppen. -Ved høye temperaturer reduserer apparatet kokeplatens effektnivå automatisk. ● Før det iverksettes noen form for rengjøring og vedlikehold, må apparatet kobles fra strømnettet ved å trekke ut støpslet eller slå av hovedstrømsbryteren i boligen. ● For alle installasjoner og vedlikeholdsinngrep må man anvende arbeidshansker. ● Apparatet kan anvendes av barn over 8 års alder og av personer med nedsatt fysisk, sanselig eller mental funksjonsevne, samt personer uten erfaring eller med manglende kunnskap, gitt at disse holdes under oppsyn eller har vært gjenstand for opplæring i sikker bruk av apparatet, og innehar forståelse for de farer og risikoer som er forbundet med bruken av dette. ● Barn må holdes under oppsyn slik at de ikke leker med apparatet. ● Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holdes under oppsyn. ● Lokalet må være utstyrt med tilstrekkelig ventilasjon når apparatet brukes sammen med andre apparater som er gassdrevne eller er basert på annen type forbrenning. ● Apparatet må rengjøres regelmessig både innvendig og utvendig (MINST EN GANG I MÅNEDEN) og alltid i samsvar med det som er blitt uttrykkelig oppgitt i vedlikeholdsinstruksjonene. ● Manglende etterfølgelse av apparatets rengjøringsstandarder, samt manglende utbytte og rengjøring av filtrene, medfører brannfare. ● Flambering er strengt forbudt. ● Åpne flammer er skadelige for filtrene og kan medføre antennelser. Dette må derfor alltid unngås. ● Frityrsteking må gjøres med største forsiktighet, slik at ikke den varme oljen antennes. ● OBS! Når platetoppen er i funksjon kan alle de tilgjengelig delene i apparatet bli varme. ● OBS! Ikke koble apparatet til strømnettet før installasjonen er helt fullført. ● Hva angår tekniske og sikkerhetsmessige forholdsregler som199 må tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. ● Luft som trekkes ut må ikke føres i rør som brukes til å tømme røyk fra gassdrevne eller brennstoffbaserte apparater. ● Apparatet må aldri brukes uten at risten er blitt korrekt satt inn! ● Bruk kun låseskruene som fulgte med apparatet i forbindelse med installasjonen, eller gå til innkjøp av tilsvarende type skruer. Bruk skruer med korrekt lengde i henhold til informasjonen i installasjonsveiledningen. ● Når dette apparatet brukes samtidig med andre typer apparater som driftes med energi som ikke er elektrisk, må det negative trykket i rommet aldri overskride 4 Pa (4 × 10-5 bar). ● Det er viktig å ta vare på denne håndboken slik at den er tilgjengelig ved senere behov. Sørg for at den følger med produktet hvis det selges, overføres eller flyttes. Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Ved å sørge for at dette produktet kasseres på en riktig måte, bidrar man med å forebygge negative følger for miljøet og helsen. Symbolet på produktet eller på dokumentasjonen som følger med dette, indikerer at det ikke må kastes sammen med vanlig husholdningsavfall, men leveres inn til en miljøstasjon eller returpunkt som tar seg av gjenvinning av elektrisk og elektronisk avfall. Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall. For ytterligere informasjon om behandling og gjenvinning av dette produktet, vennligst ta kontakt med lokale myndigheter, en gjenvinningsstasjon, eller butikken hvor produktet ble kjøpt. Apparatet er blitt utviklet, testet og oppført i henhold til følgende lovgivning:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Når man begynner å tilberede mat anbefales det å starte opp apparatet ved laveste hastighet. La det stå på noen minutter også etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det å bytte karbonfilter ved behov. For at fettfilter skal beholde sein ytelse må de rengjøres ved behov. For å oppnå optimal ytelse og redusere støynivået bes man bruke maksimal diameter i rørsystemet som er gjengitt i denne håndboken.

Hvordan bruke koketoppen Induksjonstoppen baserer seg på det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overføres direkte fra kilden til kjelen. Fordeler: Hvis man sammenligner vår induksjonstopp med en elektrisk kokeplate, ser man at vår er: - Sikrere: lavere overflatetemperatur i glasset. - Raskere: kortere oppvarmingstid. - Mer presis: induksjonstoppen reagerer umiddelbart på enhver kommando. - Mer effektiv: 90% av absorbert energi omdannes til varme. I tillegg avbrytes varmeoverføringen øyeblikkelig hvis gryten fjernes fra platen, slik at man unngår unødvendig varmespredning.

2.1 Beholdere som kan brukes under matlaging

Bruk kun kjeler som er merket med symbolet . Viktig: for å unngå varige skader på overflaten, ikke bruk:

• Kokekar som ikke har en helt flat bunn.

• Kokekar med emaljert bunn.

• Kokekar med grov bunn som kan skrape opp kokeplatens overflate.

• Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel. Ikke alle kjeler som brukes på induksjonstopper fungerer optimalt. Dette er grunnet bunnene som kan være delvis produsert i ferromagnetisk materiale. Når kjelene eller pannene kjøpes må man kontrollere følgende:

• Bunnen må være fullstendig produsert i ferromagnetisk materiale. I motsatt fall vil både varmeoverføringen og - homogeniteten reduseres og føre til overflatetemperaturer som ikke er egnet for pannen/kjelen. NEI!

• Bunnen inneholder ikke aluminium. Kokekaret varmes ikke opp og vil muligens ikke gjenkjennes av induksjonstoppen.200 NEI!

• Bunner som ikke er flate eller har grove flater. Reduserer kontaktflaten mellom induksjonstopp og kokekar, noe som fører til en reduksjon i effektivitet og forverring av resultatet. JA! Viktig: Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.

2.1.2 Anbefalt diameter på panner/gryter

VIKTIG: hvis kjelene ikke har riktig diameter vil ikke kokesonene slå seg på. For å se minste kjelediameter for hver enkelt kokesone henvises det til den illustrerte delen av denne håndboken. For å oppnå best mulig resultat, anbefales følgende: • Bruk gryter og kjeler som har samme diameter som kokesonen som skal benyttes.

• Hvis mulig burde man sette lokk på kjelene. Dette gjelder særlig kjeler som er høyere enn 22 cm. • Sett kjelen midt på kokesonen som er avmerket på platetoppen. Bruke avtrekket Avtrekket kan brukes både med ekstern avtrekksfunksjon eller med intern resirkulering. Avtrekksversjon Fig.7 All damp trekkes ut av rommet ved hjelp av røropplegg (må kjøpes separat) som er festet på den medfølgende koblingsflensen. Diameteren på avtrekksrøret må tilsvare diameteren på koblingsringen: - med rektangulær utgang 222 x 89 mm - med rund utgang Ø 150 mm (*) For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med avtrekk. Finnes i den illustrerte versjonen av denne håndboken. Koble produktet til rør og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen). Bruk av rør og avtrekkshull med mindre diameter vil redusere avtrekkskapasiteten og øke støynivået betraktelig. Vi fraskriver oss derfor alt ansvar Bruk et så kort rør som mulig. Bruk en rørkanal med så få bøyer som mulig (maksimal kurve: 90°). Man må ikke ha variasjoner i tverrsnittet. Filterversjon Fig. 10 Avtrekksluft vil filtreres i fettfilter og luktfilter før den igjen føres ut i rommet. Produktet leveres med alt nødvendig utstyr for en standard installasjon med luftavtrekk i front av apparatet. For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med fitler. Finnes i den illustrerte versjonen av denne håndboken. Det henvises til siden www.elica.com e www.shop.elica.com for ytterligere informasjon om de forskjellige produktene våre, slik at man kan installere både som filter- og avtrekksversjon.

● Både den elektriske og den mekaniske installasjonen må utføres av faglært personell. Husholdningsapparatet er tiltenkt innebygd i en benk med tykkelse på 2-6 cm for TOP-installasjon, eller 2,5-6 cm for FLUSH-installasjon. Minste avstand mellom platetoppen og veggen skal være minst 5 cm i front, minst 4 cm til sidene og minst 50 cm i overkant. NB = De anbefalte avstandene er kun ledende. I forbindelse med prosjektering av avstandene skal man alltid rette seg etter anvisningene til kjøkkenprodusenten.

Fig. 3 ● Koble apparatet fra nettet. ● Installasjonen må utføres av faglært og kvalifisert personell, som kjenner til gjeldende regler for installasjon og201 sikkerhet. ● Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander som oppstår grunnet en manglende overholdelse av retningslinjene som er oppført i dette kapittelet. ● Strømledningen må være såpass lang at man fritt kan fjerne platetoppen fra benkeplaten. ● Se til at spenningen som er oppført på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor apparatet installeres. ● Ikke bruk skjøteledninger. ● Den elektriske jordledning må være 2 cm lengre enn de andre ledningene. ● Hvis husholdningsapparatet ikke er utstyrt med strømledning, må det brukes en ledning med et minimum tverrsnitt på 2,5 mm2 for effekter på opptil 7200 Watt, mens høyere effekter trenger et tverrsnitt på 4 mm2. ● Ledningen må ikke, langs hele dens lengde, komme opp i en temperatur som overgår romtemperaturen med mer enn 50°C ● Apparatet skal være permanent tilkoblet strømnettet. ● Vær oppmerksom! Før kretsen kobles til nettstrømmen igjen, må man kontrollere at den fungerer riktig og at strømledningen er riktig montert. ● Vær oppmerksom! Skifte av forbindelsesledningen må utføres av vår autoriserte teknisk kundeservice, eller eventuelt av en person med lignende kvalifikasjoner. Merk: produktet er utstyrt med Power Limitation funksjon slik at man kan stille inn en grenseverdi for maksimal effektforbruk kw Innstillingen må utføres når man kobler produktet til strømnettet, eller når man kobler inn selve strømforsyningen (innen 2 minutter). Foreta dimensjonering av vernet til det elektriske anlegget basert på valgt effektbegrensningsnivå (Power Limitation). Se handlingsdelen i denne håndboken for strømbegrensningssettet.

Før man starter med installasjonen:

• Etter at produktet er blitt pakket ut må man kontrollere at det ikke har blitt utsatt for skade under transporten. Ta kontakt med selger eller kundeservice hvis dette er tilfelle, og avbryt installasjonen.

• Kontroller at størrelsen på produktet man har kjøpt er egnet for stedet hvor det ønskes installert.

• Av transporthensyn må det kontrolleres at det ikke finnes restmateriale inne i emballasjen (for eksempel poser med skruer, garantibevis, osv.). Disse må eventuelt fjernes og tas vare på.

• Kontroller også at det finnes en tilgjengelig stikkontakt i nærheten av installasjonssonen. Forberedelse av møbel for innebygging: - Produktet må ikke installeres over avkjølingsenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler. - Utfør alle åpninger og fjern sagmugg og støv før platetoppen settes inn. - For å forbedre filtreringsegenskapene i installasjonen kan man foreta et innhakk i basen og deretter sette inn en vanlig avtrekksrist VIKTIG: Bruk et enkomponents tetningslim (S) som tåler temperaturer helt opp til 250°. Før installasjonen startes opp må alle overflater som skal limes rengjøres nøye for ethvert materiale som kan tenkes å redusere limets hefteevne (.f.eks. limfjernere, visse typer konserveringsmidler, fett, oljer, støv, gamle limrester osv.). Limet må fordeles langs hele parameteren til installasjonsstedet. Etter liming må man la limet tørke i cirka 24 timer. Fig. 1B-2B Vær oppmerksom! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer. Merknad: For en korrekt installasjon av produktet må man sette på limbånd på rørene som innehar følgende egenskaper: - elastisk myk PVC med akrylatbasert lim - som respekterer DIN EN 60454 - flammehemmende - ypperlig motstand mot slitasje - motstand mot temperatursvingninger - kan brukes ved lave temperaturer202

22. Angir funksjon med SNAP

Før man starter: Alle funksjoner på denne koketoppen er laget for å overholde strenge sikkerhetskrav. Av denne grunn:

• Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk, hvis det ikke finnes gryter/panner på platen eller hvis disse er plassert feil.

• I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres når man velger en funksjon som har behov for andre innstillinger og disse ikke oppgis (f. eks.: “Slå på koketoppen” uten å “Velge kokesone” og “Driftstemperatur”, eller “Lock (låse)-funksjon” eller “Timer”). Vær oppmerksom! Ved (f. eks.) lengre tids bruk kan det hende at kokesonen ikke slår seg øyeblikkelig av, da den befinner seg i nedkjølingsfasen. På koketoppens display vises symbolet “ ” for å vise at denne fasen er aktiv. Vent til displayet slår seg av før du nærmer deg kokesonen. Display for kokesoner på display’ene for de ulike kokesonene vises:

Power Level (effektnivå)

Pot Detector (avlesing av kjeler/gryter)

Automatic Heat UP (Automatisk oppvarmingsfunksjon)

Maskinfunksjon Merknad: For å aktivere en funksjon må man først aktivere den aktuelle sonen. Tenning Trykk på (forsiktig) ON/OFF koketopp/avtrekk Lampen slår seg på for å vise at kokeplate/avtrekk er klart til bruk Trykk igjen for å slå av Merknad: Denne funksjonen har forrang over andre funksjoner.

Valg av kokesoner Berør (trykk på Valgområde (3) som tilsvarer kokesonen man ønsker å bruke. 9 Power Level (effektnivå) Kokeplaten er utstyrt med 9 effektnivåer Dra fingeren over Valgområde (3): mot høyre for å øke effektnivået mot venstre for å redusere effektnivået

Power Booster (forsterkernivå) Produktet er utstyrt med et ekstra effektnivå (over nivået ), som forblir aktivt i 5 minutter før effektnivået går tilbake til forrige nivå. Dra fingeren over Valgområde (3) (over nivå ) for å aktivere Power Booster Aktuelt nivå for Power Booster er oppgitt i displayet for den valgte sonen med symbolet ” ”204 Bridge-soner Kokesonene kan takket være Bridge-funksjonen driftes som kombinasjonsplater. På denne måten får man en enkelt kokesone med samme effektnivå. Denne funksjonen gir et jevnt resultat når det brukes store gryter eller kjeler. Man kan bruke kokesonen i front “Master” samtidig med kokesonen bak “Sekundær” (for å kontrollere hvilke kokesoner som kan anvende denne funksjonen, henvises det til illustrasjonene i denne håndboken). For å aktivere Bridge-funksjonen: - trykk samtidig på de to valgområdene som tilsvarer de kokesonene man ønsker å bruke - Bridge-indikatoren (21) for den “Sekundære” kokesonen vil lyse “

- I Valgområde (3) tilsvarende kokesonen “Master" er det mulig å programmere Driftsnivå (effekt) - for å deaktivere Bridge-funksjonen følger man samme prosedyre som for aktiveringen

Temperature Manager Temperaturkontrollen er en funksjon som brukes til å holde varmen ved en konstant verdi med optimalt effektnivå. Den er ideell for å holde allerede klargjorte retter varme. Temperaturkontrollen aktiveres når man trykker på aktiveringssonen (4) I displayet hvor temperaturkontrollen er i funksjon vises symbolet “

Key Lock (Tastelås) Key Lock (Tastelåsen) brukes for å blokkere kommandoene på koketoppen etter at de ønskede innstillinger er blitt foretatt, slik at kommandoene ikke aktiveres ved et uhell. Aktivering:

• LED-lampen over tasten vil begynne å lyse når aktiveringen finner sted. Gjenta inngrepet for å deaktivere.

Child Lock Barnesikringsfunksjonen garanterer at barn ikke kan slå på kokesonene eller avtrekkssonen, og låser alle andre funksjoner slik at de ikke kan aktiveres. Child Lock kan aktiveres når produktet er slått på, men med stekesonene (og avtrekkssonen) avslått. Aktivering:

• fjern alle gryter fra koketoppen

• Trykk og hold inne samtidig både (9) og (10). Et lydsignal vil aktiveres for å varsle om at funksjonen er blitt aktivert,og det vil vises et " " i display (13) og (14). Gjenta inngrepet for å deaktivere. Timer Timer-funksjon er en nedtellingsfunksjon som kan programmeres for hver kokesone (og på avtrekkssonen). Når den programmerte perioden er utløpt vil kokesonene (eller avtrekkssonen) slå seg av automatisk, og brukeren vil varsles med et akustisk signal. Aktivere/regulere koketoppens Timer-funksjon

• Velge ønsket kokesone (effektnivå ¹0)

• Trykk på (8) for å få tilgang til Timer- funksjonen.

• Regulere varighetstid for Timer: trykk på velgeren , for å øke tiden for automatisk stopp trykk på velgeren , for å redusere tiden for automatisk stopp Gjenta inngrepet for de andre kokesonene hvis disse også skal stilles inn. Merknad: Hver kokesone kan ha forskjellige Timer- innstillinger. Displayet (15) viser nedtelling for den sist valgte kokesonen i 10 sekunder, deretter vil det vises en nedtelling med en lavere tidsverdi. Når timer-enheten har fullført nedtellingen vil det skilles ut et lydsignal (i 2 minutter, trykk for å stilne signalet), mens displayet (15) blinker med symbolet “

Merknad: på siden av displayet for den enkelte kokesone (med Timer på) vil det vises symbolet “ “ (19)

• still inn verdien for timer-funksjonen a " " ,ved hjelp

Merk: funksjonen forblir aktivert hvis man ikke trykker på andre taster i mellomtiden.

Egg Timer Egg Timer en en nedtellingsfunksjon som er uavhengig av kokesone (og avtrekkssone). Egg Timer aktiveres ved å trykke

(8) .205 Merknad : for regulering av funksjonen Egg Timer følges samme prosedyre som for funksjonen Timer. Når timer-enheten har fullført nedtellingen vil det skilles ut et lydsignal (i 2 minutter, trykk for å stilne signalet), mens displayet (15) blinker med symbolet “

Merk: Når Egg Timer er i funksjon vil symbolet “ “ (20)

Pause Pausefunksjonen slår av samtlige aktive funksjoner og setter kokeeffekten til null. Aktivering:

For å deaktivere funksjonen: Merknad : denne operasjonen tilbakestiller platetoppen før pausen

• innen 10 sekunder må man dra fingeren til høyre langs Valgområde (3) for kokesone 2 (FIG.19) Merk : hvis operasjonen ikke utføres i løpet av denne tiden vil funksjonen forbli aktiv. Merknad: Hvis denne Pausefunksjonen ikke deaktiveres i løpet av 10 minutter vil koketoppen slå seg av automatisk.

Recall Minnefunksjonen kan brukes til å tilbakekalle alle innstillinger som er blitt gjort, for eksempel når denne er blitt avslått ved et uhell. Aktivering:

• slå på platetoppen igjen innen 6 sekunder

Automatic Heat UP Funksjonen Automatic Heat UP (automatisk oppvarming) gjør at man når den forhåndsprogrammerte effekten langt hurtigere. Med denne funksjonen vil man ha kortere koketider, men man unngår at matretten brenner seg fast, siden temperaturen ikke overskrider den programmerte effekten. Denne funksjonen er tilgjengelig for effektnivå 1-8. Aktivering:

Power Limitation (effektbegrenser) Med effektbegrenseren kan man fininnstille produktfunksjonen ved å begrense maksimalt effektforbruk. Merk : Programmeringen må utføres innen 2 minutter med koketoppen avslått, når koketoppen kobles til strømnettet, eller når man kobler tilbake strømforsyningen, uten å trykke på tasten

For å stille inn effektbegrenseren : - trykk og hold nede tastene inntil det skilles ut et akustisk signal - dra fingeren over valgområdene FL og RL , fra venstre mot høyre, og trykk deretter inn lenge på området som tilsvarer øverste effektnivå , inntil det skilles ut et kort lydsignal - Timer-display (15) viser symbolene “CF6”, og det er mulig å foreta programmeringen - Trykk deretter på tasten slik at timer-displayet (15) viser PHA (Phase power limit): - Displayet i FL-sonen viser nåværende programmering** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** standard innstilling er 7,4 KW - For å endre innstillingen til Power Limitation blar man i FL- valgområdene - For å lagre valget holder man inne tastene , i 1 sekund. Det skilles ut et akustisk signal for å bekrefte at innstillingen er blitt foretatt, deretter vil funksjonen avsluttes.

Tenning Trykk på (forsiktig) ON/OFF koketopp/avtrekk Lampen slår seg på for å vise at kokeplate/avtrekk er klart til bruk Trykk igjen for å slå av Merknad: Denne funksjonen har forrang over andre funksjoner.206

Slå på avtrekket: Dra fingeren over (trykk på) Valgområde (6) for å aktivere avtrekket.

Hastighet (effekt) for avtrekksviften: Platetoppen er utstyrt med 8 effektnivåer (hastigheter) Dra fingeren over Valgområde (6): mot høyre for å øke hastigheten (effekten) i avtrekket (0-8) mot venstre for å redusere hastigheten (effekten) i avtrekket (8-0) Power Booster i avtrekk Produktet er utstyrt med to ekstra hastighetsnivåer (når man overgår nivå

Timer Aktivere/regulere avtrekkets Timer-funksjon

• Trykk på (8) for å få tilgang til Timer- funksjonen (fra et hvilket som helst hastighetsvalg).

• Regulere varighetstid for Timer: trykk på velgeren for å øke tiden for automatisk stopp trykk på velgeren for å redusere tiden for automatisk stopp I displayet (15) vil det vises en nedtellingssekvens Merknad: på siden av displayet til avtrekket vises symbolet “ “(19) Når timer-enheten har fullført nedtellingen vil det skilles ut et lydsignal (i 2 minutter, trykk for å stilne signalet), mens displayet (15) blinker med symbolet “

• still inn verdien for timer-funksjonen a " " ,ved hjelp

Merk: funksjonen forblir aktivert hvis man ikke trykker på andre taster i mellomtiden.

Aktivere indikatorer for filtermetning Disse indikatorene er vanligvis avslått (både for fettfilter og for filter med aktivt karbon) Gjør som forklart for å aktivere: - slå på den innebygde ventilatoren med

- med avtrekksmotoren og kokesonene avslått, trykker man og holder inne Valgområde (7): LED-lampen “ ” (17) slår seg på med svak belysning Displayet (14) til avtrekket viser bokstaven “G” – for å gå videre til aktiveringen av metningsindikator for fettfilteret

Merknad : trykk på Valgområde (7) nok engang. I displayet (14) vises bokstaven “F”. Man kan nå fortsette med aktiveringen av luktfilter med aktivt karbon

- Trykk på Valgområde (6), LED-lampen “ ” (17) går over i sterk belysing i 10 sekunder før den slår seg av for å bekrefte AKTIVERING.

Aktivere indikatorer for filtermetning gjenta prosedyren nevnt over for å aktivere - LED-lampen “ ” (17) går over i svak belysning i 10 sekunder før den slår den seg av for å bekrefte DEAKTIVERING.

Indikator for Filtertiltetting Kjøkkenviften varsler hver gang det må utføres filterbytte: Fettfilter LED-lampen “ ”(17) slår seg på i displayet (14) vil det vises et symbol “G” (i 10 sekunder fra oppstart) Luktfilter med aktivt karbon LED-lampen “ ”(17) blinker i displayet (14) vil det vises et symbol “F” (i 10 sekunder fra oppstart)207 Reset av Filtertiltetting Etter at det er blitt foretatt vedlikehold på filtrene (fettfilter og/eller luktfilter med aktivt karbon) trykker man på Valgområdet (7): LED-lampen “ ” slår seg av og starter tellingen på nytt. Merknad: Gjenta operasjonen hvis begge filtrene gir fra seg varsel samtidig.

Automatisk drift Produktet er utstyrt med en sensor for luftkvalitet. Denne gjør at ventilatoren automatisk kan stille inn den avtrekkshastigheten som er best egnet for den enkelte mattilberedelse. For å aktivere denne funksjonen: Trykk kort på Valgområdet (7), LED-lampen “ ” (18) begynner å lyse for å vise at ventilatoren har endret modus.

Automatisk ventilatorfunksjon med SNAP® For tilkobling til SNAP® henvises det til håndboken som ble levert sammen med SNAP® eller eventuelt nettsiden www.elica.com. Merknad: SNAP® er en ekstra avtrekksenhet som kan brukes sammen med hovedventilatoren. For å aktivere denne funksjonen: Trykk kort på Valgområdet (7), LED-lampen “ ” (18) og LED-lampen “ ” (22) begynner å lyse for å vise at ventilatoren driftes i denne modusen.

FLAP-indikator åpen Avtrekkssonen er utstyrt med en roterende mekanisk FLAP- enhet. Ventilatoren må slås på og FLAP-enheten åpnes for å aktivere produktet. Ventilatoren er utstyrt med en sensor som slår av motoren automatisk hvis FLAP-enheten lukkes fullstendig. Avtrekket starter igjen når FLAP-enheten åpnes. - når avtrekket slås på vil ikke motoren starte opp hvis FLAP-enheten er lukket: LED-lampen “OPEN” (23) slår seg på, et langt pip kan høres, hvert 5 sekund vil displayet (12) blinke - hvis FLAP-enheten lukkes mens motoren er på vil motoren stanse: LED-lampen “OPEN” (23) slår seg på, et langt pip kan høres, hvert 5 sekund vil displayet (12) blinke Apparatet er utviklet for å brukes sammen med et monteringssett for vindussensor (ikke levert av produsenten). Når vindussensoren installeres (og kun når apparatet brukes med avtrekksfunksjonen aktivert), vil luftavtrekket slutte å fungere hver gang vinduet i rommet hvor sensoren er blitt montert er lukket.

• Elektrisk tilkobling av monteringssettet på apparatet må gjøres av en faglært spesialtekniker.

• Monteringssettet må ha separat sertifikat i henhold til sikkerhetsstandarder som gjelder for komponenten og dens anvendelse sammen med apparatet. Installasjonen må utføres i henhold til tekniske standarder og lovgivning som gjelder for forbrukerelektronikk. OBS!

• kabelopplegget til monteringssettet må kobles til apparatet gjennom en sertifisert SELV-krets.

• Produsenten av apparatet fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet defekter og/eller funksjonsproblemer og/eller feilaktig installasjon av dette monteringssettet.208

Smelte - tine - holde varm - blande Ideell for å holde nylagde og små porsjoner varme, eller holde tallerken varm og blande i risotto

OFF Null effekt Platens overflate Koketopp i stand-by eller av (platene kan fremdeles være varme etter at de er slått av, noe som signaliseres med H-L-O)209

Type mat Retter eller type matlaging Effektnivå og fremgangsmåte for matlaging Første fase Effekt Andre fase Effekt

Pasta, ris Fersk pasta Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 7-8 Fersk pasta Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 7-8 Kokt ris Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 5-6 Risotto Surring av grønnsaker og ris 7-8 Koking 4-5

Grønnsaker, belgfrukter Kokte Oppvarming av vann Booster-9 Koking 6-7 Stekte Oppvarming av olje

Steking 8-9 Sauterte Oppvarming av tilbehør 7-8 Koking 6-7 Stuete Oppvarming av tilbehør 7-8 Koking 3-4 Stekte Oppvarming av tilbehør 7-8 Bruning 7-8

Kjøtt Steik Bruning av kjøtt med olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4 Grillstekt Oppvarming av gryte 7-8 Grilling på begge sider 7-8 Surring Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 4-5 Koking i saus/stuet Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4

Fisk Grillstekt Oppvarming av gryte 7-8 Koking 7-8 Koking i saus/stuet Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4 Stekt Oppvarming av olje eller annet fett 8-9 Steking 7-8

Egg Omelett Oppvarming av stekepanne med smør eller annet fett 6 Koking 6-7 Omelett Oppvarming av stekepanne med smør eller annet fett 6 Koking 5-6 bløtkokt/hardkokt Oppvarming av vann Booster-9 Koking 5-6 Pannekaker Oppvarming av stekepanne med smør 6 Koking 6-7

Sauser Tomatsaus Surring med olje (bruk effekt 6 hvis det brukes smør) 6-7 Koking 3-4 Kjøttsaus Surring med olje (bruk effekt 6 hvis det brukes smør) 6-7 Koking 3-4 Hvit saus Forberedelse av basen (smeltet smør og hvetemel) 5-6 Kok forsiktig opp 3-4

Vedlikehold av koketoppen: Vær oppmerksom! Før det utføres et hvilket som helst vedlikehold eller rengjøring, må man forsikre seg om at kokesonene er avslått og at kontrollampen som angir varmen er slukket.

Koketoppen må alltid rengjøres etter bruk. Viktig: Ikke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid. Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsvask eller flekkfjerner. La overflaten kjøle seg ned etter bruk og fjern deretter alle matrester og flekker. Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de ikke fjernes øyeblikkelig. Salt, sukker og sand kan ripe opp glassoverflaten. Bruk en myk klut, kjøkkenpapir eller produkter som er laget spesielt for rengjøring av overflaten (overhold produsentens henvisninger). IKKE BRUK DAMPRENSER!!! Viktig: Hvis det forekommer lekkasjer, eller hvis det spruter væsker fra grytene, må man bruke ventilen som er plassert i nedre del av produktet slik at man kan fjerne alt resttrykk og utføre rengjøring i absolutt hygiene og sikkerhet. Fig. 18 For en fullstendig rengjøring kan man fjerne hele det nedre fatet. Fig. 19 Rengjøring av metallristen: Risten må rengjøres for hånd med varmt vann og skånsomt rengjøringsmiddel, og deretter tørkes grundig for å unngå oksidering. Vedlikehold av kjøkkenviften: Rengjøring I forbindelse med rengjøring må man KUN bruke en fuktig klut med skånsomt vaskemiddel. IKKE BRUK VERKTØY,

INSTRUMENTER ELLER LIGNENDE UTSTYR I

FORBINDELSE MED RENGJØRING! Ikke bruk slipende produkter. IKKE BRUK SPRIT! Fettfilter Holder på fettpartiklene fra stekeprosessen. Må rengjøres en gang i måneden (eller når varselsystemet for tilstoppelse av filter aktiveres) med skånsomme vaskemidler, manuelt eller i oppvaskmaskin ved lav temperatur og kort vaskesyklus. Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine egenskaper. Fig. 15 Aktivt Karbonfilter - Keramisk (Kun for filterversjon) Absorberer vond lukt fra matlaging. Produktet er utstyrt med en serie luktfilter. Filtrene mettes etter en lang- eller kortvarig bruk avhengig av type kjøkken og regelmessigheten i rengjøringen av filtrene. Luktfiltrene kan regenereres termisk hver 2/3 måned i 45 minutter i en forhåndsvarmet ovn ved 200°C. Korrekt regenerering sikrer at filtereffekten holdes konstant over en periode på 5 år. Vær oppmerksom! Ikke sett filtrene nederst i ovnen, men bruk heller en stekeplate og sett denne midt i ovnen. Fig. 17 – 17a – 17b – 17c211

Sonen med kontroller slår seg av grunnet en for høy temperatur Den interne temperaturen på de elektroniske delene er for høy

Vent til koketoppen kjøler seg ned før den benyttes igjen

Varsler om en kontinuerlige (permanent) aktivering av tasten. Grensesnittet slår seg av etter 10 sekunder. Vann, kjeler eller kjøkkenutstyr, brukergrensesnitt over. Rengjør overflaten og ta bort eventuelle gjenstander fra platene.

Vennligst ta kontakt med teknisk servicesenter og oppgi feilkoden

Før man tar kontakt med Servicesenter

1. Kontroller om problemet kan løses gjennom henvisningene som beskrives i tabellen "Feilsøking".

2. Slå av og på apparatet for å forsikre seg om at problemet ikke kunne forhindres.
