PRF0146216A - Komfur ELICA - Gratis brugsanvisning og manual

BRUGSANVISNING PRF0146216A ELICA

• Kokekar som ikke har en helt flat bunn.

1. ON/OFF til kogeplade/sugeapparat til kogeplade

2. Kogezonepositionsindikator

3. Valg af kogezoner

Forøgelse/Reduktion af Power Level

Forøgelse/Reduktion af sugehastighed (styrke)

7. Aktivering af automatiske funktioner

Nulstilling af filtermætning

Forøgelse/Reduktion af tid Timer

9. Key Lock (Tastblokering)

9+10. Child Lock (børnesikring)

Hvis problemet vedvarer etter alle disse kontrollene, ta kontakt med nærmeste servicesenter.212 DA - Bruger- og monteringsvejledning Anvisningerne i denne manual skal nøje overholdes. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af røg, der stammer fra madstegning. Anden brug er ikke tilladt (f.eks. rumopvarmning). Fabrikanten fralægger sig ethvert ansvar for anden brug end den tilsigtede, eller for forkerte indstillinger af betjeningselementerne. Apparatet kan have et andet udseende end modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret. Læs omhyggeligt instruktionerne. De indeholder vigtige oplysninger vedrørende installation, brug og sikkerhed. Foretag ikke elektriske variationer på apparatet. Kontrollér, at alle komponenter er intakte, før du installerer apparatet. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen. Kontroller apparatets integritet før der fortsættes med installationen. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen. Bemærk: Delene mærket med symbolet "(*)" er valgfrit ekstraudstyr til nogle modeller, som skal købes særskilt.

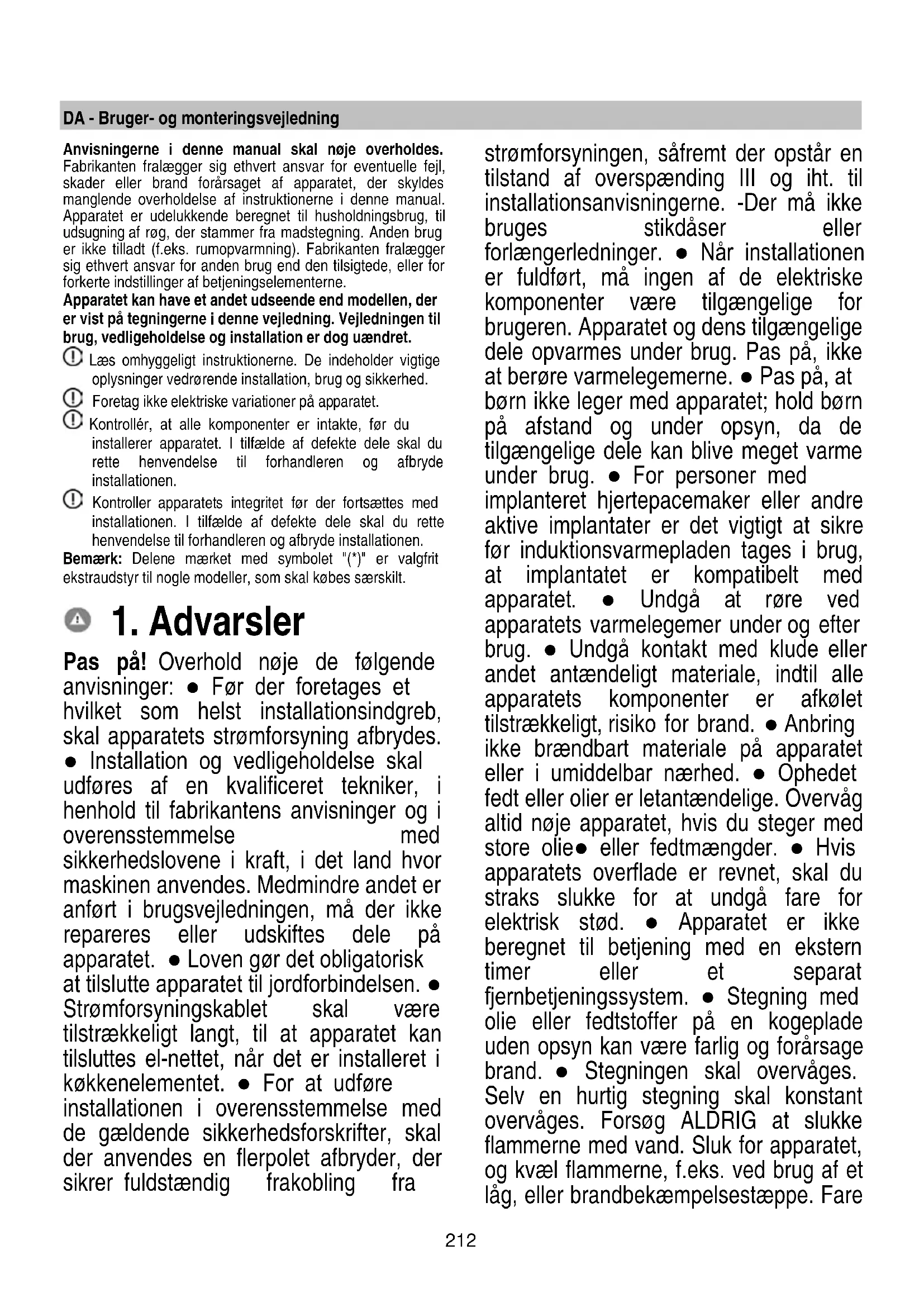

Pas på! Overhold nøje de følgende anvisninger: ● Før der foretages et hvilket som helst installationsindgreb, skal apparatets strømforsyning afbrydes. ● Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft, i det land hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, må der ikke repareres eller udskiftes dele på apparatet. ● Loven gør det obligatorisk at tilslutte apparatet til jordforbindelsen. ● Strømforsyningskablet skal være tilstrækkeligt langt, til at apparatet kan tilsluttes el-nettet, når det er installeret i køkkenelementet. ● For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en flerpolet afbryder, der sikrer fuldstændig frakobling fra strømforsyningen, såfremt der opstår en tilstand af overspænding III og iht. til installationsanvisningerne. -Der må ikke bruges stikdåser eller forlængerledninger. ● Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren. Apparatet og dens tilgængelige dele opvarmes under brug. Pas på, ikke at berøre varmelegemerne. ● Pas på, at børn ikke leger med apparatet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug. ● For personer med implanteret hjertepacemaker eller andre aktive implantater er det vigtigt at sikre før induktionsvarmepladen tages i brug, at implantatet er kompatibelt med apparatet. ● Undgå at røre ved apparatets varmelegemer under og efter brug. ● Undgå kontakt med klude eller andet antændeligt materiale, indtil alle apparatets komponenter er afkølet tilstrækkeligt, risiko for brand. ● Anbring ikke brændbart materiale på apparatet eller i umiddelbar nærhed. ● Ophedet fedt eller olier er letantændelige. Overvåg altid nøje apparatet, hvis du steger med store olie● eller fedtmængder. ● Hvis apparatets overflade er revnet, skal du straks slukke for at undgå fare for elektrisk stød. ● Apparatet er ikke beregnet til betjening med en ekstern timer eller et separat fjernbetjeningssystem. ● Stegning med olie eller fedtstoffer på en kogeplade uden opsyn kan være farlig og forårsage brand. ● Stegningen skal overvåges. Selv en hurtig stegning skal konstant overvåges. Forsøg ALDRIG at slukke flammerne med vand. Sluk for apparatet, og kvæl flammerne, f.eks. ved brug af et låg, eller brandbekæmpelsestæppe. Fare213 for brand: Sæt ikke genstande på kogepladerne. ● Brug ikke damprensere, risiko for elektrisk stød. Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan overophedes. ● Før apparatet tilsluttes strømforsyningen: Kontrollér typeskiltet (placeret nederst på apparatet) for at sikre, at den oplyste spænding og strøm svarer til strømforsyningen, og at stikkontakten er egnet. I tvivlstilfælde bør du rette henvendelse til en kvalificeret elektriker. Vigtigt: ● Efter brug skal kogepladen slukkes med betjeningselementerne. Stol ikke på grydedetektoren alene. ● Undgå at væsker koger over. Reducér varmen, når du koger eller opvarmer væsker. ● Lad ikke kogepladerne være tændt med tomme gryder og pander eller uden. ● Sluk for kogezonen, når tilberedningen er afsluttet. ● Brug aldrig aluminiumsfolie til madlavning, og anbring aldrig produkter pakket med aluminium direkte på kogepladen. Alluminumfolien kan smelte og forårsage uoprettelige skader på apparatet. ● Du må aldrig varme dåser med mad op uden først at åbne dem: De kan eksplodere! Denne advarsel gælder for alle de andre typer kogeplader. Brug af høj effekt som Booster-funktionen er ikke egnet til opvarmning af visse væsker som f.eks. olie til friturestegning. En overdreven varme kan være farlig. I dette tilfælde anbefales det at anvende en lavere effekt. Beholderne skal anbringes direkte på kogepladen og centreres. Anbring aldrig andre genstande mellem gryden og kogepladen. ● Ved meget høje temperaturer sænker apparatet automatisk effektniveauet på de pågældende kogezoner. ● Før rengøring eller vedligeholdelse slukkes for apparatet og frakobl strømforsyningen ved at fjerne stikket eller afbryde hovedafbryderen i hjemmet. ● Til alle installations● og vedligeholdelsesindgreb anvend arbejdshandsker. ● Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må kun bruge apparatet, hvis de er under opsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer. ● Det er nødvendigt at holde øje med, at børn ikke leger med apparatet. ● Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. ● Rummet skal have tilstrækkelig ventilation, når apparatet bruges på samme tid som andre gas● eller andre brændstofforbrændingsapparater. ● Apparatet skal rengøres hyppigt både indvendigt og udvendigt (MINDST ÉN GANG OM MÅNEDEN), under alle omstændigheder skal det overholdes, hvad der udtrykkeligt er angivet i vedligeholdelsesinstruktionerne. ● Manglende overholdelse af reglerne for rengøring af apparatet og udskiftning og rengøring af filtre medfører brandfare. ● Madlavning med flambé er strengt forbudt. ● Brug af åben ild er skadeligt for filtrene og kan forårsage brand og skal derfor altid undgås. ● Friturestegning må kun udføres under opsyn for at undgå, at den overophedede olie bryder i brand. ● ADVARSEL: Når kogepladen er i brug, kan apparatets tilgængelige dele blive meget varme. ● Advarsel! Tilslut ikke apparatet til strømforsyningen, før installationen er gennemført. ● Overhold nøje lokale bestemmelser med hensyn til de tekniske og sikkerhedsmæssige forholdsregler, der skal træffes ved udledning af røgen.214 ● Den udsugede luft må ikke ledes til en kanal, der også anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer. ● Brug aldrig apparatet, uden at nettet er monteret korrekt! ● Brug kun de fastgørelsesskruer, der følger med apparatet til installation, eller køb den passende type skruer, hvis ikke de medfølger. Brug skruer af korrekt længde, som anført i vedligeholdelsesvejledningen. ● Når dette apparat og andre apparater, der er forsynet med en anden energi end elektricitet, fungerer samtidig, må undertrykket i rummet ikke overstige 4 Pa (4 × 10-5 bar). ● Det er vigtigt at opbevare denne manual til efterfølgende konsultation. I tilfælde af videresalg, overdragelse eller flytning, skal manualen følge med produktet. Dette apparat er mærket i overensstemmelse med Europaparlamentets og Rådets Direktiv 2012/19/EU - UK SI 2013 No3113, om affald af elektrisk og elektronisk udstyr. Korrekt bortskaffelse af dette produkt bidrager til at forebygge potentielle negative konsekvenser for miljøet og helbredet. Symbolet på apparatet og den medfølgende dokumentation angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal afleveres til indsamlingspunkter, som er godkendt til indsamling og genbrug af elektriske og elektroniske apparater. Produktet skal derfor bortskaffes i henhold til de lokale bestemmelser vedrørende bortskaffelse af affald. Yderligere oplysninger angående håndtering, genvinding og genbrug af dette produkt kan fås ved at rette henvendelse til bopælskommunens tekniske forvaltning, til genbrugsstationerne eller til butikken, der har solgt produktet. Apparatet er designet, afprøvet og produceret i overensstemmelse med de følgende standarder:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Forslag til korrekt anvendelse med reduceret miljøbelastning: Tænd for apparatet på minimumhastighed, når du starter stegningen. Lad den være tændt i nogle minutter, også efter at stegningen er færdig. Øg kun hastigheden, hvis der er store røg- eller dampmængder, og anvend kun booster-funktionen i de tilfælde, hvor det er strengt nødvendigt. Udskift filteret/kulfiltrene, når det er nødvendigt for at sikre, at systemet, som reducerer lugt, altid er effektivt. Af hensyn til fedtfilterets effektive funktion, skal det altid gøres rent, når det er nødvendigt. Anvend den maksimalt tilladte rørdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen fra røgkanalen.

Brug af kogeplade Stegning på induktionsplader baserer sig på det fysiske fænomen kaldt magnetisk induktion. Den grundlæggende systemegenskab består i, at energien overføres direkte fra varmegeneratoren til gryden. Fordele: Ved sammenligning med elektriske kogeplader, er en induktionsplade: - Mere sikker: Lavere temperaturer på glasoverfladen. - Hurtigere: Fødevarerne opvarmes på mindre tid. - Mere præcis: Pladen reagerer øjeblikkeligt på din styring - Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger

2.1 Kogegrej til tilberedningen

Brug kun gryder, der er mærket med symbolet . Vigtigt: For at undgå uoprettelige skader på pladens overflade, bør du aldrig bruge:

• Udstyr, hvor bunden ikke er helt flad.

• Anbring aldrig varme gryder eller pander på pladens kontrolpanel. Ikke alt madlavningsudstyr er effektivt med induktionsplader, da bunden kun delvist består af ferromagnetisk materiale!! Når du køber madlavningsudstyr, skal du kontrollere

• at bunden kun er fremstillet af ferromagnetisk materiale. Hvis dette ikke er tilfældet, vil varmeoverførslen være mindre effektiv og mindre ensartet. Og madlavningsudstyrets overfladetemperaturer vil være uegnede til madlavning NEJ!

• at bunden ikke indeholder aluminium. Madlavningsudstyret bliver ikke varmt, og kan ikke genkendes af induktionspladerne215 NEJ!

• at bunden er flad og ikke er ru. Gryder og pander med bund, som ikke er helt flad, reducerer kontaktoverfladen mellem induktionspladen og madlavningsudstyret og besværliggør madlavningen. JA! Vigtigt: Placér aldrig varme gryder og pander på kontrolpanelet på kogepladen.

2.1.1 Kogegrej, du allerede har

Det er muligt at kontrollere, om materialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til madlavning med induktion. Anvisningerne beskrevet herover gælder også for det madlavningsudstyr, du allerede har i dit køkken.

2.1.2 Anbefalet diameter på kogegrejets bund

OBS! Hvis bunden ikke har den rigtige størrelse, tænder kogepladerne ikke. De den illustrerede del af denne brugsanvisning for oplysninger om den mindste diameter til hver kogezone. Sådan opnår du de bedste resultater: • Brug gryder og pander med en bunddiameter, der svarer til kogezonen • Lad låget blive på gryderne under tilberedningen, hvis muligt, navnlig på gryder, som er mere end 22 cm høje. • Placer gryden midt på den pågældende kogezone, som er markeret på kogepladen. Brug af sugeapparat Udsugningssystemet kan enten bruges som udsugningsudgave, med udvendig udledning, eller med filtreringsfunktion med indvendig recirkulation. Udsugningsudgave Fig.7 Dampene udledes udvendigt ved brug af en serie rørforbindelser (ikke medfølgende, købes separat), der fastgøres på den medfølgende koblingsflange. Udtømningsrørets diameter skal svare til forbindelsesringens diameter: - Med rektangulær udgang 222 x 89 mm - med rund udgang Ø 150 mm (*) Der er yderligere oplysninger at finde på siden der omhandler udsugningsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Produktet forbindes til rør og udtømningshuller på væggen med en diameter, der svarer til luftudgangen (koblingsflange). Brug af rør og udtømningshuller på væggen med en mindre diameter, medfører en nedsættelse af udsugningsydelserne og en drastisk støjforhøjelse. Af denne grund påtages der intet ansvar i denne forbindelse. Brug så kort en kanal som muligt. Anvend en kanal med det mindst tilladelige antal bøjninger (bøjningens maksimale vinkel: 90°). Undgå vigtige ændringer på kanalens snit Filtrerende udgave Fig. 10 Den udsugede luft filtreres ved hjælp af de pågældende fedt- og lugtfiltre, før den sendes tilbage i rummet. Produktet leveres med alle delene, der er nødvendige til en standardinstallation, med luftudgangen på frontdelen af køkkenelementets sokkel. Der er yderligere oplysninger at finde på siden der omhandler filtreringsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Kig på websiderne www.elica.com og www.shop.elica.com for at se hele serien med de tilgængelige sæt, og for at gennemføre de forskellige installationer, både som filtrerings- og som udsugningsudgave.

● Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere. Husholdningsapparatet er designet til installation i en køkkenbordsplade med en tykkelse på 2-6 cm ved planlimning og 2,5-6 cm ved nedfældning. Den minimale afstand mellem kogepladen og væggen skal være mindst 5 cm fortil, mindst 4 cm til siderne og mindst 50 cm til overskabene. NB! De anførte afstande er vejledende. Ved design af køkkenet skal køkkenproducentens anvisninger følges.

3.1 Elektrisk tilslutning

Fig. 3 ● Apparatet skal frakobles strømforsyningen. ● Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende bestemmelser for installation og sikkerhed. ●216 Fabrikanten fralægger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit. ● Strømforsyningskablet skal være tilstrækkeligt langt, til at kogepladen kan fjernes fra køkkenbordet. ● Kontrollér, at spændingen oplyst på typeskiltet nederst på apparatet svarer til spændingen i boligen, hvor apparatet skal installeres. ● Brug ikke forlængerledninger. ● Jordforbindelseskablet skal være 2 cm længere end de andre kabler. ● Hvis der ikke følger et strømforsyningskabel med apparatet, skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm2 til en effekt på op til 7200 watt, mens det for højere effektydelser skal være på 4 mm2. ● Kablet må på intet punkt have en temperatur på 50 °C over omgivelsestemperaturen. ● Apparatet er beregnet til permanent tilslutning til elnettet. ● Pas på! Inden strømforsyningen tilsluttes for at kontrollere, at apparatet fungerer korrekt, skal det altid kontrolleres, at strømforsyningskablet er korrekt installeret. ● Pas på! Strømforsyningskablet skal udskiftes af et autoriseret servicecenter eller en person med tilsvarende kvalifikationer. Bemærk: Produktet er udstyret med en effektbegrænsningsfunktion, der gør det muligt at indstille en maksimal kW- absorptionsgrænse Justeringen skal gennemføres når produktet forbindes til el-nettet, eller ved genforbindelse af selve el-nettet (inden for de næste 2 minutter). Dimensionérdet elektriske systems beskyttelse i henhold til det valgte Power Limitation-niveau. Til Power Limitation justeringen, henvises der til denne manual, under afsnittet ”Drift”.

Før installationen igangsættes:

• Når produktet er pakket ud, skal det kontrolleres, at der ikke er opstået skader under transporten. Hvis dette er tilfældet, skal forhandleren eller vores kundeservice kontaktes, før installationen påbegyndes.

• Kontrollér, om det købte produkt har en passende størrelse til det valgte installationssted.

• Kontrollér emballagen for at sikre, at der ikke gemmer sig tilbehør (f.eks. poser med skruer, garantibevis osv.), som kan være faldet ud under transporten. Tag det i så fald ud, og læg det til side.

• Kontrollér, om der findes en passende stikkontakt i nærheden af installationsstedet. Forberedelse af køkkenelementet til indbygning: - Produktet må ikke installeres på køleapparater, opvaskemaskiner, komfurer, ovne, vaskemaskiner eller tørretumblere. - Udfør først de nødvendige udskæringer i køkkenelementet, før kogepladen anbringes. Sørg for at fjerne spåner og savsmuld omhyggeligt. - For at optimere filtreringsinstallationen, tilrådes det at udføre en spalte i soklen, for at muliggøre isættelsen af en kommerciel rist. VIGTIGT: Brug et enkeltkomponentbaseret forseglingsklæbemiddel (S), der kan modstå temperaturer op til 250°; inden installation skal overfladerne, der skal limes, rengøres omhyggeligt for at fjerne ethvert stof, der kan kompromittere deres vedhæftning (f.eks. limopløsningsmidler, konserveringsmidler, fedt, olier, pulvere, rester af gamle klæbemidler osv.); limen skal fordeles jævnt over hele omkredsens kant; efter limning skal limen tørre i ca. 24 timer. Fig.1B-2B Pas på! Manglende installation af skruer og fastgøringsanordninger i overensstemmelse med disse anvisninger kan udgøre en fare for elektrisk stød. Bemærk: Til en korrekt installation af produktet, tilrådes det, at tape rørføringerne med et klæbemiddel med de følgende specifikationer: - Elastisk film i blød PVC, med klæbemiddel baseret på akryl - Det skal stemme overens med direktivet DIN DS/EN 60454 - Flammehæmmende - Udmærket modstandsevne over for aldring - Modstandsevne over for temperatursvingninger - Anvendeligt ved lave temperaturer.217

1. ON/OFF til kogeplade/sugeapparat til kogeplade

2. Kogezonepositionsindikator

3. Valg af kogezoner

Forøgelse/Reduktion af Power Level

Forøgelse/Reduktion af sugehastighed (styrke)

7. Aktivering af automatiske funktioner

Nulstilling af filtermætning

Forøgelse/Reduktion af tid Timer

9. Key Lock (Tastblokering)

9+10 Child Lock (børnesikring)

12. Visning af udsugningshastigheden (styrke)

18. Indikator til automatisk udsugningsfunktion

Det skal du vide, før du starter: Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter. Derfor:

• Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.

• I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktion kræver en yderligere indstilling, som ikke er foretaget (fx: “Tænd for kogepladen” uden “Vælg kogezonen” og “Driftstemperatur”, eller “Lock-funktionen” eller “Timer- funktionen”). Giv agt! I tilfælde (f.eks.) af langvarig brug, er det muligt at slukningen af kogezonen ikke sker øjeblikkeligt, da den er under nedkøling; på kogezonernes display vises symbolet

" for at angive denne nedkølingsfase. Vent på, at displayet slukkes, før du nærmer dig kogezonen. Kogezonens display I displayet for den pågældende kogezone angives:

Kogepladens specifikationer Safe Activation (Sikker aktivering) Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes. Pot Detector (Grydedetektor) Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne. Safety Shut Down (Sikkerhedsslukning) Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede effektniveau. Residual Heat Indicator (Indikator for tilbageværende varme) Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på displayet af den tilsvarende zone, ved brug af symbolet "

Drift Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone. Tænding Tryk på (berør) ON/OFF kogeplade/ sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke Bemærk: Denne funktion har forrang for alle andre.

Valg af kogezoner Berør (tryk på markeringszonen (3), der svarer til den ønskede kogezone. 9 Power Level (Styrkeniveau) Pladen er udstyret med 9 effektniveauer Rør eller træk fingeren langs markeringszonen (3): mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet.

Power Booster (Effektbooster) Produktet er forsynet med et supplerende effektniveau (udover niveau ), der forbliver aktiv i 5 minutter, hvorefter effekten vender tilbage til det forrige niveau. Rør eller træk fingeren langs markeringszonen (3): (udover niveauet ) og aktiver Power Booster Power Booster niveauet er angivet på displayet af den valgte zone med symbolet ” ”219 Bridge Zones Kogezonerne er, takket være Bridge-funktionen, i stand til at arbejde i kombineret måde, for at danne en eneste zone med samme styrkeniveau. Denne funktion muliggør en jævn stegning, selv med pander og gryder af store mål. Det er muligt at anvende den frontale kogezone “Master” sammen med den bagved - den “Sekundære” (for at kontrollere på hvilke zoner denne funktion er tilgængelig, slå op i den illustrerede del i denne manual). For at aktivere Bridge-funktionen: - vælg samtidigt de to markeringszoner for de kogezoner, man ønsker at bruge - Bridge-indikatoren (21) for kogezonen “Sekundær” tænder

- via markeringszonen (3) for kogezonen “Master er det muligt at indstille driftseffektniveauet - det er nok, at gentage aktiveringsproceduren, for at slå Funktionen Bridge fra

Temperature Manager Temperature Manager (Temperaturkontrol) er en kontrolfunktion, der gør det muligt at bibeholde varmen på en konstant temperatur, med et styrkeniveau, der er optimeret mellem; ideelt for at holde retterne, der allerede er tilberedt, varme. Funktionen Temperature Manager aktiveres ved at trykke på aktiveringsområdet (4) På displayet af zonen, der er i drift med Temperature Manager vises symbolet “

Key Lock (Tastblokering) Tastblokeringen giver mulighed for at blokere pladens indstillinger, for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive. Aktivering:

• lysdioden over tasten tænder, hvilket angiver at den er aktiveret Gentag handlingen for at deaktivere.

Child Lock(børnesikring) Child Lock systemet undgår, at børn risikerer tilfældigvis at tænde for kogezonerne og for udsugningszonen, ved at umuliggøre aktivering af en hvilken som helst funktion. Child Lock systemet kan aktiveres udelukkende med tændt produkt, men med kogezonerne (og udsugningszonen) der er slukket. Aktivering:

• Fjern eventuelle gryder fra kogepladen

• tryk og hold samtidig (9) og (10), et akustisk signal indikerer at funktonen er aktiv,og der vises et " " på display (13) og (14). Gentag handlingen for at deaktivere. Timer Timer funktionen er en nedtællingsfunktion, der kan indstilles, også samtidig, på hver kogezone (og på udsugningszonen). Når den indstillede tid er gået, slukkes kogezonerne (eller udsugningszonen) automatisk, og et akustisk signal advarer brugeren. Aktivering/Justering af funktionen Timer for kogepladen

• Vælg kogezonen (effekt¹0)

• Tryk på (8) for at åbne Timer-funktionen

• Justér Timerens varighedstid: Tryk på valgknappen , for at øge den automatiske slukningstid Tryk på valgknappen , for at nedsætte den automatiske slukningstid Om ønsket kan denne fremgangsmåde gentages for de andre kogezoner. Bemærk: Hver kogezone kan have indstillet en forskellig Timer; på displayet (15) visualiseres nedtællingen for den valgte kogezone i 10 sekunder, hvorefter nedtællingen med den korteste tid visualiseres. Når timeren har færdiggjort nedtællingen udsendes et lydsignal (i 2 minutter, ellers stopper den hvis der trykkes på ) , mens display (15) blinker, med symbol “ . ". Bemærk: på kogezonens displayside vises symbolet “

(19), når Timeren er i brug

Sådan slukkes timeren:

• indstil timerens værdi til " " , med Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.220 Egg Timer Egg Timeren er en uafhængig nedtælling i forhold til kogezonerne (og af udsugningszonen). Egg Timeren aktiveres ved at trykke på (8) . Bemærk: Funktionen Egg Timer reguleres ved at føgle den samme fremgangsmåde som for funktionen Timer. Når timeren har færdiggjort nedtællingen udsendes et lydsignal (i 2 minutter, ellers stopper den hvis der trykkes på ) , mens display (15) blinker, med symbol “ . ". Bemærk: når Egg Timeren er i brug vises symbolet “

Pause Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero, og nulstiller tilberedningseffekten. Aktivering:

• der vises en " " på display (13).

Inaktivering af funktionen: Bemærk :denne operation nulstiller pladens tilstand inden pausen

• træk, inden for 10 sekunder , fingeren mod højre, hen over markeringszonen (3), der svarer til kogezone 2 (FIG.19); Bemærk: Hvis handlingen ikke udføres inden for dette tidsrum forbliver pausefunktionen aktiv. Bemærk: Hvis Pausefunktionen ikke deaktiveres efter 10 minutter, slukker kogepladen automatisk.

Recall Funktionen Recall giver mulighed for at genskabe alle de kogepladens indstillinger, hvis den slukkes ved et uheld. Aktivering:

• tænd kogepladen igen inden 6 sekunder efter slukning

inden de næste 6 sekunder

Automatic Heat UP (Automatisk opvarmning) Funktionen Automatic Heat UP (Automatisk opvarmning) giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtigere, men uden risiko for at brænde maden, fordi temperaturen ikke overskrider det indstillede niveau. Denne funktion er disponibel for effektniveauerne 1 - 8. Aktivering:

• tryk længe påmarkeringszonen (3), den ønskede effekt

Power Limitation Power Limitation funktionen gør det muligt at indstille produktets funktion ved at begrænse den maksimale opsugning. Bemærk : Justeringen skal gennemføres med slukket plade, uden at trykke på tasten , når kogepladen forbindes til el- nettet, eller ved genforbindelse af selve el-nettet inden for de næste 2 minutter. For at indstille Power Limitation funktionen: - tryk og hold de to knapper længe, indtil der lyder et kort lydsignal - træk samtidig de to markeringszoner FL og RL , fra venstre mod højre, og tryk derefter længe på zonen, der svarer til sidste effektniveau , indtil der lyder et kort lydsignal - displayets Timer (15) viser symbolerne “CF6”, hvilket indikerer, at man kan udføre indstillingen - tryk derefter på knappen , hvorefter timeren i displayet (15) viser PHA (Phase power limit): - displayet i zonen FL viser den aktuelle indstilling** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** standardindstillingen er justeret på 7,4 KW - indstillingen af Power Limitation kan ændres ved at rulle gennem områderne med valgmulighederne i FL - den valgte indstilling gemmes ved at trykke på knapperne i et sekund; et lydsignal bekræfter, at indstillingen er gennemført, og funktionen lukkes.221

BRUG AF SUGEAPPARATET

Tænding Tryk på (berør) ON/OFF kogeplade/ sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke Bemærk: Denne funktion har forrang for alle andre.

Sådan tændes emhætten: Berør (tryk) påmarkeringszonen (6) for at aktivere udsugningen

Udsugningshstighed (effekt): pladen er udstyret med 8 udsugningshastighedsniveauer (effekt) Rør eller træk fingeren langs markeringszonen (6): mod højre for at øge hastigheden (effekt) på udsugningen (0- 8); mod venstre for at reducere hastigheden (effekt) på udsugningen (8-0); Power Booster udsugning produktet er udstyret med to yderligere udsugningshastighedsniveauer (effekt) (ud over niveau

- Rør eller træk fingeren langs markeringszonen (3) (udover niveauet ) og aktiver Power Boosterudsugning niveau 9 : forbliver aktiv i 15 minutter niveau 10 : forbliver aktiv i 5 minutter hvorefter effekten vender tilbage til niveau 8 Bemærk : når Power Booster Udsugningen er aktiv vises det på display (13) for den valgte kogezone med symbolet”

Timer Aktivering/Justering af funktionen Timer for sugeapparatet

• Tryk på (8)for at åbne Timer-funktionen (fra en hvilken som helst hastighed)

• Justér Timerens varighedstid: tryk på valgknappen , for at øge den automatiske slukningstid tryk på valgknappen , for at nedsætte den automatiske slukningstid displayet (15) viser nedtællingen, Bemærk: på udsugningens displayside vises symbolet “ “(19) Når timeren har færdiggjort nedtællingen udsendes et lydsignal (i 2 minutter, ellers stopper den hvis der trykkes på ) , mens display (15) blinker, med symbol “ . ". Sådan slukkes timeren:

• vælg markeringszonen (6)

• indstil timerens værdi til " " , med Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.

Aktivering af indikatorer for filtermætning Disse indikatorer er normalt deaktiverede (både for fedtfilteret og det aktive kulfilter) Aktiver ved at følge disse trin: - tænd for udsugningen ved hjælp af

- med slukket udsugningsmotor og kogezoner tryk og hold markeringszonen (7):trykket lysdioden “ ” (17) tænder ved svag lysstyrke udsugningens display (14) viser bogstavet “G” – for at aktivere indikatoren for mætning af fedtfilteret – Bemærk : tryk igen på markeringszonen (7) for at vise (14) la lettera “F” på displayet (14)og fortsæt med aktiveringen af kul-lugtfilteret Aktiv - tryk på markeringszonen (6), lysdioden “ ” (17) skifter til kraftig lysstyrke og slukker efter 10 sekunder, hvilket angiver at den er AKTIVERET.

Deaktivering af indikatorer for filtermætning gentag den ovenfor beskrevne operation for at aktivere; - lysdioden “ ” (17) skifter til svag lysstyrke og slukker efter 10 sekunder, hvilket angiver at den er DEAKTIVERET.

Indikator for filtermætning Emhætten signalerer når det er nødvendigt at udføre filtrenes vedligeholdelse:222 Fedtfilter lysdioden “ ”(17) tænder; på displayet (14) vises symbolet “G” (i 10 sekunder efter tænding) Filter med aktivt kul der modvirker os lysdiode “ ”(17) blinker; på displayet (14) vises symbolet “F” (i 10 sekunder efter tænding)

Nulstilling af filtermætning Efter at have udført vedligeholdelse af filtrene (fedt og/eller kul-lugtfiltre) tryk længe på markeringszonen (7): lysdioden “ ” slukker og genstarter indikatorens tælling. Bemærk: Gentag operationen i tilfælde af samtidig signalering for begge filtre.

Automatisk drift Produktet er udstyret med en luftkvalitetssensor, der gør det muligt at emhætten automatisk indstiller den mest velegnede sugehastighed i henhold til typen af madlavning. For at aktivere denne funktion: Tryk kortvarigt på markeringszonen (7), lysdiode “ ” (18) lyser for at vise, at emhætten arbejder i denne tilstand.

Automatisk drift af emhætten med SNAP® For forbindelsen mellem emhætte og SNAP®, henvises til manualen leveret med SNAP® eller på www.elica.com. Bemærk: SNAP® er en hjælpeudsugningsenhed, der er i stand til at fungere sammen med emhætten. For at aktivere denne funktion: Tryk kortvarigt på markeringszonen (7), lysdiode “ ” (18) lyser for at vise, at emhætten arbejder i denne tilstand.

FLAP-indikator åben Udsugningszonen er udstyret med en mekanisk roterende FLAP. Det er nødvendigt at tænde for emhætten og åbne flappen for at aktivere produktet. Emhætten er forsynet med en sensor, som automatisk slukker motoren, når udsugningen er aktiveret, hvis FLAP'en er helt lukket. Udsugningen starter først igen, når FLAP’en genåbnes. - hvis FLAP’en er lukket, starter motoren ikke, når udsugningen tændes : lysdioden “OPEN” (23) tænder, der lyder et langt bip hvert 5. sekund display (12) blinker - hvis FLAP’en lukkes mens motoren kører, stopper motoren: lysdioden “OPEN” (23) tænder, der lyder et langt bip hvert 5. sekund display (12) blinker Apparatet er beregnet til brug sammen med et Window sensor KIT (leveres ikke af producenten). Ved at installere et Window sensor KIT (kun ved brug i UDSUGNINGSTILSTAND), vil luftudsugningen stoppe med at virke hver gang vinduet i rummet, som KITTET er monteret på, bliver lukket.

• Den elektriske tilslutning af KITTET til apparatet skal udføres af kvalificeret og specialiseret teknisk personale.

• KITTET skal certificeres separat iht. sikkerhedskravene for komponenten og dens anvendelse sammen med apparatet. Installationen skal udføres iht. de gældende forskrifter vedr. husholdningsudstyr. PAS PÅ:

• KITTETS ledningsnet, som skal sluttes til apparatet, skal være en del af et certificeret kredsløb med ekstra lav sikkerhedsspænding (SELV).

• producenten af dette apparat er ikke ansvarlig for eventuelle problemer, skader og brande forårsaget af fejl og/eller funktionsfejl og/eller ukorrekt installation af dette KIT.223

Effektniveau Tilberedningstype Anvendelse af niveauet (Angivelsen supplerer dine egne erfaringer og tilberedningsvaner) Maks. effekt Boost Hurtig opvarmning Ideel til at bringe fødevarens temperatur hurtigt op, til kogepunktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen 8-9 Stege - Koge Ideel til at brune kød, igangsætte en tilberedning, friturestege frysevarer, hurtig opvarmning

Mellemhøj effekt 4-5 Tilberede – stuvning – stege - grille Ideel til stuvning, vedligeholde kogning på lavt niveau, tilberede (i længere tid). Indkogning af pasta, risotto, sauce o.l. 3-4 Tilberede – svag kogning - indkogning Ideel til tilberedning af længere varighed (ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk), indkogning af pasta 2-3 Tilberede – svag kogning - indkogning Ideel til længerevarende tilberedning (mængde mindre end en liter: ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk)

Lav effekt 1-2 Smelte – optø – holde varme - indkogning Ideel til at smelte smør, forsigtig smeltning af chokolade, optøning af små fødevarer

Smelte – optø – holde varme - indkogning Ideel til at holde madvarer varme i små portioner lige efter tilberedningen eller holde serveringsklare retter varme samt til indkogning af risotto

OFF Effekt nul Afsætningsflade Kogepladen er i stand-by eller slukket (mulighed for restvarme efter tilberedning, som signaleres med H-L-O)224

Pasta, ris Frisk pasta Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 7-8 Frisk pasta Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 7-8 Kogt ris Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 5-6 Risotto Sautering og opvarmning af ris 7-8 Tilberedning 4-5

Grøntsager Kogte Opvarmning af vandet Booster-9 Kogning 6-7 Stegte Opvarmning af olien

Stegning 8-9 Friturestegte Opvarmning af tilbehøret 7-8 Tilberedning 6-7 Stuvede Opvarmning af tilbehøret 7-8 Tilberedning 3-4 Dybtstegte Opvarmning af tilbehøret 7-8 Tilberedning til gyldne 7-8

Spejlede Opvarmning af panden med smør eller fedtstof 6 Tilberedning 6-7 Omelet Opvarmning af panden med smør eller fedtstof 6 Tilberedning 5-6 Blødkogt/hårdkogt Opvarmning af vandet Booster-9 Tilberedning 5-6 Pandekage Opvarmning af panden med smør

Vedligeholdelse af kogeplan Pas på! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig.

Kogepladen skal rengøres efter hver anvendelse. Vigtigt: Undgå brug af ætsende svampe og af skuresvampe Deres brug risikerer med tiden at beskadige glasset. Brug ikke irriterende kemiske rengøringsmidler, som fx spray til ovnrens eller pletfjernere. Efter hver brug skal kogepladen køle af, og herefter rengøres for at fjerne fastbrændte rester eller pletter fra madrester. Sukker og fødevarer med højt sukkerindhold skader kogepladen og skal straks fjernes. Salt, sukker og sand vil kunne ridse glasoverfladen. Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af induktionsplader (følg fabrikantens anvisninger). DU MÅ ALDRIG BRUGE DAMPRENSERE!!! Vigtigt: Ved tilfældige og store udslip af væsker fra gryderne, er det muligt at gribe ind ved brug af udtømningsventilen, der sidder på produktets nedre del, for at fjerne alle rester og udføre en rengøring med den maksimale hygiejniske sikkerhed. Fig. 18 Til en dybere og mere grundig rengøring, er det muligt fuldstændigt at fjerne det nedre kar. Fig. 19 Rengøring af metalgrillen: Risten skal vaskes i hånden med varmt vand og neutralt vaskemiddel og tørres grundigt for at undgå rust. Vedligeholdelse af sugeapparat Rengøring Til rengøringen anvend UDELUKKENDE en fugtig klud med flydende neutrale rengøringsmidler. UNDGÅ BRUG AF

REDSKABER ELLER INSTRUMENTER TIL

RENGØRINGEN! Undgå brug af produkter, der indeholder slibemidler. UNDGÅ BRUG AF SPRIT! Fedtfilter Tilbageholder fedtpartiklerne, der stammer fra stegningen. Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus. Ved vask i opvaskemaskine, risikerer fedtfilteret at blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Fig. 15 Filter Med Aktivt Kul - Keramik (Udelukkende til filtrerende udgave) Opfanger lugt fra madlavning Produktet er udstyret med et sæt lugtfiltre. Efter kortere eller længere tids brug afhængigt af den type mad, der tilberedes, og hyppigheden af rengøring af fedtfilteret, er det nødvendigt at udskifte lugtfilteret. Luftfiltrene kan regenereres termisk hver 2-3 måneder i en foropvarmet ovn ved 200 °C i 45 minutter. Korrekt regenerering sikker en konstant filtreringseffektivitet i 5 år. Advarsel! Anbring ikke filtre på bunden af ovnen, men anbring dem i en gryde og anbring dem i en mellemhøjde. Fig. 17 – 17a – 17b – 17c226

Kontrolpanelet slukker ved for høje temperaturer De elektroniske deles indvendige temperatur er for høj

Vent til kogepladen er kølet af, før den bruges igen

En kontinuerlig (uafbrudt) aktivering af tasten er detekteret. Grænsefladen slukker efter 10 sekunder. Vand, gryder eller køkkengrej oven på brugerens grænseflade. Rengør overfladen og fjern eventuelle genstande fra pladen.

Kontakt teknisk service og meddel fejlkoden

Før du kontakter serviceafdelingen.

1. Kontrollér, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under “Fejlfinding”.

2. Sluk apparatet og tænd det igen for at se, om fejlen er rettet.
