KÄYTTÖOHJE PRF0146216A ELICA

Innan ni kontaktar servicekontoret 1.Kontrollera att problemet inte går att lösa med hjälp av indikationerna i “Felsökning”. 2.Stäng av och slå på apparaten för att kontrollera om problemet kvarstår. Kontakta närmaste Servicekontror i det fall dessa kontroller inte leder till att felet åtgärdas.182 FI - Asennus- ja käyttöohjeet Noudata tarkasti tässä ohjekirjassa annettuja ohjeita. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä laitteelle aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa sekä kypsennyksestä syntyvien savujen imuun. Mikä tahansa muu käyttö (esimerkiksi huoneen lämmittäminen) on kielletty. Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista. Laite saattaa olla erinäköinen kuin käyttöohjeen kuvissa näkyvä malli. Käytön, asennuksen ja huollon ohjeet ovat kuitenkin samat. Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. Älä tee muutoksia laitteen sähköliitäntöihin. Ennen laitteen asennusta tarkista, että kaikki osat ovat ehjiä. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Tarkista laitteen eheys ennen kuin asennukseen ryhdytään. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

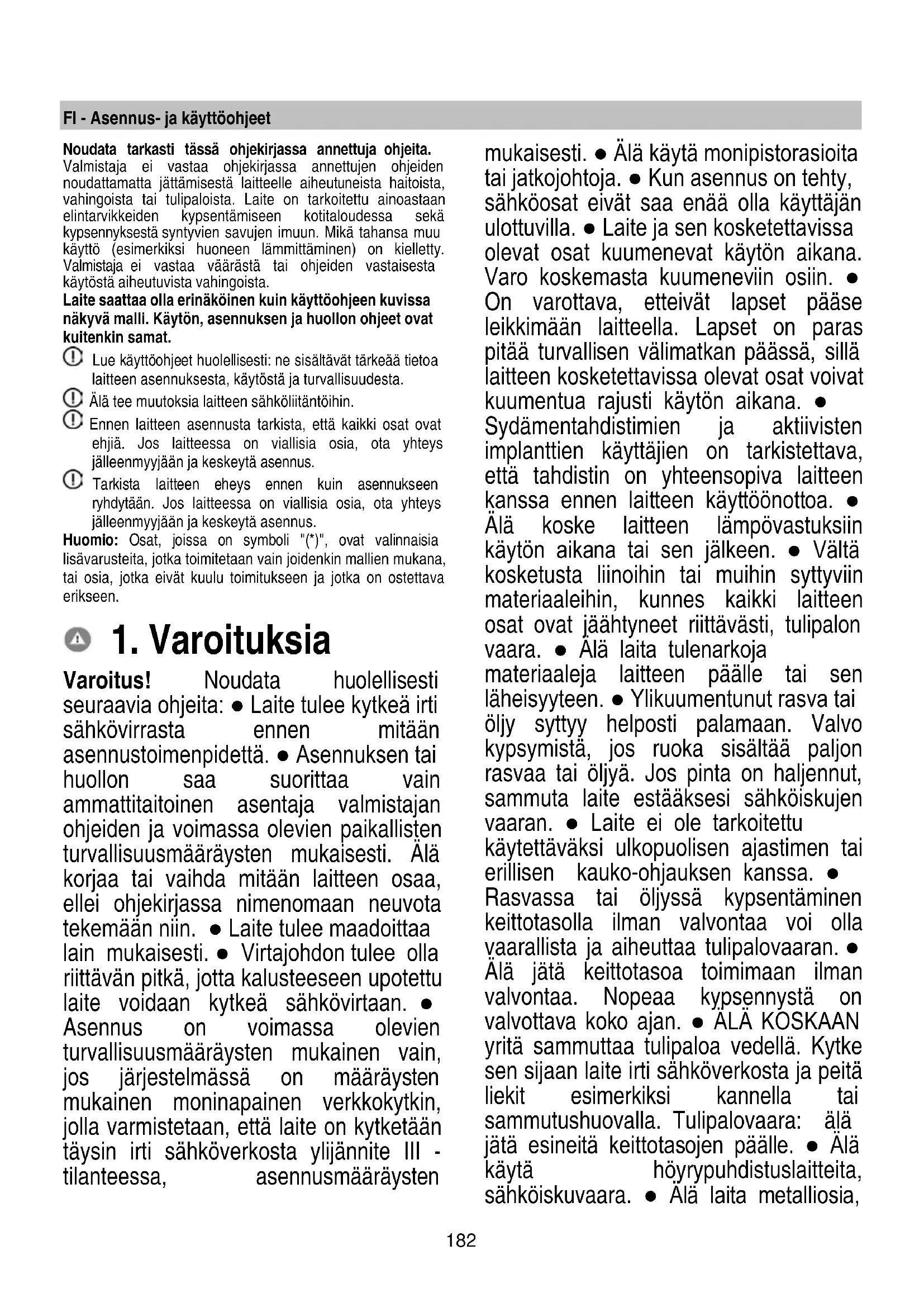

Varoitus! Noudata huolellisesti seuraavia ohjeita: ● Laite tulee kytkeä irti sähkövirrasta ennen mitään asennustoimenpidettä. ● Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin. ● Laite tulee maadoittaa lain mukaisesti. ● Virtajohdon tulee olla riittävän pitkä, jotta kalusteeseen upotettu laite voidaan kytkeä sähkövirtaan. ● Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan, että laite on kytketään täysin irti sähköverkosta ylijännite III - tilanteessa, asennusmääräysten mukaisesti. ● Älä käytä monipistorasioita tai jatkojohtoja. ● Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. ● Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskemasta kuumeneviin osiin. ● On varottava, etteivät lapset pääse leikkimään laitteella. Lapset on paras pitää turvallisen välimatkan päässä, sillä laitteen kosketettavissa olevat osat voivat kuumentua rajusti käytön aikana. ● Sydämentahdistimien ja aktiivisten implanttien käyttäjien on tarkistettava, että tahdistin on yhteensopiva laitteen kanssa ennen laitteen käyttöönottoa. ● Älä koske laitteen lämpövastuksiin käytön aikana tai sen jälkeen. ● Vältä kosketusta liinoihin tai muihin syttyviin materiaaleihin, kunnes kaikki laitteen osat ovat jäähtyneet riittävästi, tulipalon vaara. ● Älä laita tulenarkoja materiaaleja laitteen päälle tai sen läheisyyteen. ● Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. Jos pinta on haljennut, sammuta laite estääksesi sähköiskujen vaaran. ● Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. ● Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja aiheuttaa tulipalovaaran. ● Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan. ● ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotasojen päälle. ● Älä käytä höyrypuhdistuslaitteita, sähköiskuvaara. ● Älä laita metalliosia,183 kuten veitsiä, haarukoita, lusikoita ja kansia keittotasolle, sillä ne saattavat ylikuumentua. ● Ennen kuin laite kytketään sähköverkkoon, tarkista tuotekilvestä (joka sijaitsee laitteen alaosassa), että sähköverkon jännite ja teho soveltuvat laitteeseen, ja varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan. Tärkeää: ● Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin. ● Vältä nesteiden ylikiehumista. Kun keität tai lämmität nesteitä, alenna lämpöä. ● Älä jätä keittotasoa päälle käyttämättömänä, äläkä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle. ● Kun kypsennys on valmis, sammuta siihen liittyvä keittoalue. ● Älä käytä kypsennyksessä koskaan alumiinifoliota äläkä aseta tasolle koskaan suoraan alumiiniin käärittyjä tuotteita. Alumiinin sulaminen vaurioittaa laitteen korjauskelvottomaksi. ● Älä koskaan lämmitä ruokaa sisältävää suljettua peltitölkkiä tai säilykepurkkia: se voi räjähtää! Tämä varoitus koskee kaikkia keittotasomalleja. ● Korkean tehon käyttö, kuten Booster-toiminto, ei sovellu joidenkin nesteiden, kuten friteerausöljyn, kuumentamiseen. Liiallinen kuumuus voi olla vaarallista. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa. ● Keittoastiat tulee asettaa keittotasolle, ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin. ● Korkeissa lämpötiloissa laite vähentää automaattisesti keittoalueiden tehoa. ● Ennen minkä tahansa puhdistus● tai huoltotoimenpiteen suorittamista, kytke laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä. ● Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä. ● Laitteen käyttö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. ● Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. ● Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. ● Kun laitetta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus. ● Laite tulee puhdistaa usein sekä sisä● että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudattamalla joka tapauksessa huolto-ohjeessa nimenomaisesti annettuja aikoja. ● Laitteen puhdistukseen ja sekä suodattimien puhdistukseen ja vaihtoon kuuluvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran. ● Ruokien liekittäminen on ehdottomasti kiellettyä. ● Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. ● Friteerausta on valvottava jatkuvasti, jotta voidaan välttää ylikuumentuneen öljyn syttyminen. ● VAROITUS: Kun keittotaso on toiminnassa, laitteen kosketettavat osat voivat tulla kuumiksi. ● Varoitus! Älä liitä laitetta sähkövirtaan ennen kuin asennus on suoritettu loppuun. ● Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee, noudata184 paikallisten pätevien viranomaisten antamia määräyksiä. ● Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon. ● Älä koskaan käytä laitetta, ellei ritilää ole asennettu oikein paikalle! ● Käytä asennuksessa pelkkiä laitteen mukana tulevia kiinnitysruuveja, tai jos ne eivät kuulu toimitukseen, hanki tyypiltään oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa. ● Kun tätä laitetta ja muuta kuin sähköenergiaan käyttäviä laitteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4 × 10-5 bar). ● On tärkeää säilyttää tätä ohjekirjaa tulevaa tarvetta varten. Mikäli laite myydään tai luovutetaan uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että ohjekirja kulkee laitteen mukana. Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2012/19/EY - UK SI 2013 No3113, mukaisesti. Käyttäjä pystyy osaltaan estämään mahdolliset terveydelle ja ympäristölle haitalliset seuraukset hävittämällä laitteen asianmukaisella tavalla. Symboli tuotteessa tai tuotteen mukana toimitetuissa asiakirjoissa osoittaa, että tätä tuotetta ei tule käsitellä tavallisena kotitalousjätteenä vaan se tulee toimittaa sopivaan keräyspisteeseen, jossa sähkö- ja elektroniikkalaitteet kierrätetään. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Jos tahdot lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä, ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu. Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Neuvoja oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä laite miniminopeudelle. Jätä se päälle vielä muutamaksi minuutiksi kypsennyksen jälkeen. Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä: käytä booster-toimintoa vain ääritapauksissa. Vaihda tarvittaessa hiilisuodatin/suodattimet hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi. Jotta rasvasuodattimen tehokkuus säilyisi, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa.

Keittotason käyttö Induktioperiaate perustuu fyysiseen magneettivuon tiheysilmiöön. Pääasiallisesti tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan. Edut: Sähköliesiin verrattuna induktiotaso on: - Turvallisempi: lasipinnan lämpötila on alhaisempi. - Nopeampi: ruokien lämmitysajat ovat lyhyemmät. - Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin - Tehokkaampi: 90% saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhaa lämmönhukkaa.

Käytä ainoastaan kattiloita, joissa on symboli . Tärkeää: Keittotason vahingoittumisen estämiseksi älä käytä:

• keittoastioita, joiden pohja on epätasainen;

• metallisia keittoastioita, joiden pohja on emaloitu;

• keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu;

• älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle. Kaikki induktiokäyttöön soveltuvat kattilat eivät toimi tehokkaasti, sillä niiden pohjat on valmistettu vain osittain ferromagneettisesta materiaalista! Kattiloiden tai paistinpannujen ostovaiheessa kannattaa tarkistaa, että

• pohja on valmistettu kokonaan ferromagneettisesta materiaalista. Päinvastaisessa tapauksessa sekä lämmön välitystehokkuus että tasaisuus heikkenevät, eikä paistinpannun/kattilan pinnan lämpötila sovi kypsentämiseen. EI!

• Pohja ei sisällä alumiinia: astia ei lämpene eivätkä induktorit välttämättä tunnista sitä.185 EI!

• Pohjat eivät tasaisia tai pinta naarmuuntunut. Vähentävät kosketuspintaa induktorin ja astian välillä, jolloin tehokkuus heikkenee ja kypsennystulos samoin. KYLLÄ! Tärkeää: älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

2.1.1 Entisten kattiloiden tarkistaminen

Pienellä magneetilla voit helposti tarkistaa onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä. Tässäkin tapauksessa edellisen kappaleen ohjeet pätevät.

2.1.2 Keittoastian pohjan suositeltavat läpimitat

TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia. Jos tahdot nähdä kullakin alueella käytettävän kattilan vähimmäishalkaisijan, tutustu tämän oppaan kuvaosioon. Parhaan tuloksen saavuttamiseksi on suositeltavaa: • Käyttää kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta. • Sulkea kattila mahdollisuuksien mukaan kannella kypsennyksen aikana ja erityisesti siinä tapauksessa, että kattilan korkeus on yli 22 cm.

• Asettaa kattila tasoon merkityn kypsennysalueen keskelle. Imurin käyttö Imujärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos tai suodattavana ilmankiertojärjestelmänä. Imurimalli Kuva 7 Höyryt poistetaan ulos putkistosarjan kautta (hankittava erikseen), joka kiinnitetään varustuksiin kuuluvaa liitoslaippaan. Poistoputken halkaisijan tulee olla kooltaan vähintään liitäntäputken liitosrenkaan halkaisijan kokoinen: - jos kyseessä on suorakulmainen ulostulo 222 x 89 mm - jos kyseessä on pyöreä ulostulo Ø 150 mm (*) Lisätietoja varten, ks. imurimallin lisävarusteita koskeva sivu tämän ohjekirjan kuvitetussa osassa. Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa). Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti. Näin ollen kaikki siihen liittyvä vastuu hylätään. Käytä mahdollisimman lyhyttä putkea. Käytä putkea jossa on mahdollisimman vähän käänteitä (käänteen maksimi kulma: 90°). Vältä äkillisiä muutoksia putken halkaisijassa. Suodattava malli Kuva. 10 Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattimia ja hajusuodattimia käyttämällä ennen kuin ne ohjataan takaisin huoneeseen. Tuote toimitetaan kaikilla tarvittavilla varusteilla vakioasennusta varten ilman ulostulo edessä kalusteen jalkalistassa. Lisätietoja varten, ks. suodattavan mallin lisävarusteita koskeva sivu (tämän ohjekirjan kuvitetussa osassa). Tutustu sivustoihinwww.elica.com ja www.shop.elica.com nähdäksesi saatavana olevien sarjojen täydellisen malliston asennusten suorittamiseksi sekä suodattavassa että imurimallissa.

● Sekä sähkö- että mekaaninen asennus edellyttävät erikoistunutta henkilökuntaa. Kodinkone on suunniteltu upotettavaksi 2–6 cm paksuun työtasoon TOP-asennuksen tapauksessa ja 2,5–6 cm paksuun tasoon FLUSH-asennuksen tapauksessa. Keittotason ja seinän välissä tulee olla vähintään 5 cm tilaa edessä, 4 cm sivussa ja 50 cm yläpuolella. TÄRKEÄÄ = Ehdotetut etäisyydet ovat suuntaa antavia. Tilojen suunnittelussa tulee noudattaa keittiön valmistajan antamia ohjeita.

Kuva 3 ● Kytke laite irti sähköverkosta. ● Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. ● Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista186 vahingoista, jos vahinkoon on syynä näiden määräysten noudattamisen laiminlyöminen. ● Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta. ● Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. ● Älä käytä jatkojohtoja. ● Maadoitussähköjohdon tulee olla 2 cm pidempi kuin muut johdot. ● Mikäli kodinkoneen mukana ei ole toimitettu virtajohtoa, käytä virtajohtoa, jonka poikkileikkaus on vähintään 2,5 mm2 7200 watin tehoihin asti. Tämän ylittäville tehoille vähintään 4 mm2). ● Kaapelin lämpötila ei saa ylittää missään kohdassa 50°C ympäristön lämpötilaa. ● Laite on suunniteltu liitettäväksi pysyvästi sähköverkkoon. ● Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon, ja tarkista että se toimii oikein. ● Varoitus! Liitäntäjohdon saa vaihtaa ainoastaan valtuutettu tekninen huoltopalvelu tai henkilö, jolla on vastaava pätevyys. Huomautus: tuote on varustettu Power Limitation -toiminnolla, jonka avulla kilowattien maksimaalinen absorbointiraja voidaan asettaa Asetus on tehtävä kun tuote kytketään sähköverkkoon tai kun sähköverkko kytketään uudelleen (2 seuraavan minuutin sisällä).Mitoita sähköjärjestelmän suojaus valitun Power Limitation -tason perusteella. Tutustu tämän ohjekirjan Toiminta-osaan Power Limitation -asetussarjaa varten.

Ennen asennuksen aloittamista:

• Kun laite on purettu pakkauksesta tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun ennen asennuksen aloittamista.

• Tarkista ennen asennuksen aloittamista, että ostamasi tuote sopii sille varattuun tilaan.

• Tarkista, että pakkauksen sisään ei ole (kuljetuksesta johtuen) jäänyt pakkausmateriaaleja (kuten ruuveja sisältäviä kirjekuoria tai takuupapereita). Poista ne ja säilytä tarvittaessa.

• Tarkista myös, että asennusalueen lähettyvillä on pistorasia Kalusteen valmistelu asennusta varten: - Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, uunien, pesukoneiden ja kuivausrumpujen päälle. - Sahaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut tai sahanpurut. - suodatusmallin asennuksen optimoimiseksi suosituksena on tehdä aukko sokkeliin ja lisätä tähän ritilä, joka on saatavilla kaupoissa TÄRKEÄÄ: Käytä yksikomponenttista liima- ja tiivisteainetta (S), joka kestää 250°:n lämpötilan; ennen asennusta liimattavat pinnat tulee puhdistaa huolellisesti ja kaikki tarttumista haittaavat aineet tulee poistaa (esim. irrotusaineet, säilytysaineet, öljy, pöly, vanhat liimajäämät tms.). Liima-aine tulee levittää tasaisesti koko kehyksen ympärillä olevalle alueelle; anna liima-aineen kuivua noin 24 tunnin ajan liimauksen jälkeen. Kuva 1B-2B Varoitus! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, olemassa on sähköiskun vaara. Huomio: tuotteen oikeaa asennusta varten on suositeltavaa laittaa putkistoihin teipit, joiden ominaisuudet vastaavat seuraavaa: - joustavaa ja pehmeää PVC:tä, akryylipohjaisella liimalla - standardin DIN EN 60454 mukainen - paloa estävää ainetta - ihanteellinen vanhenemisenkestävyys - kestää lämpötilan vaihteluita - voidaan käyttää alhaisissa lämpötiloissa187

1. Keittotason/imurin näppäin ON/OFF

2. Keittoalueen asennon osoitin

3. Keittoalueiden valinta

Power Level -lisäys/vähennys

4. Temperature Manager aktivointi

5. Näppäimet osoitin

Imunopeuden (tehon) lisäys/vähennys

7. Automaattisten toimintojen kytkeminen päälle

Suodattimien kyllästymisen nollaus

8. Ajastimen kytkeminen päälle

Ajastinajan lisäys/vähennys

11. Power Level (tehotaso) -näyttö

12. Imunopeuden (tehon) näyttö

13. Keittoalueen näyttö

15. Ajastimen näyttö

17. Suodattimien aputoimintojen osoitin

18. Automaattisen imutoiminnan osoitin

19. Käynnissä olevan ajastimen osoitin

20. Käynnissä olevan Egg Timer -ajastimen osoitin

21. Käynnissä olevan Bridge-toiminnon osoitin

22. SNAP-toiminnolla käytön osoitin

Hyvä tietää ennen käytön aloittamista: Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti. Tästä johtuen:

• Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole kunnolla paikoillaan.

• Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi: "Keittotason kytkeminen toimintaan" jos ei ole valittu "Valitse keittoalue" ja "Käyttölämpötila" tai "Lock- toiminto" tai "Timer"). Varoitus! (Esimerkiksi) pitkäaikaisen käytön jälkeen keittoalueen merkkivalo ei sammu heti, koska alue ei ole vielä jäähtynyt; keittoalueiden näytöllä näkyy merkki " ", joka ilmoittaa tästä vaiheesta. Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen. Keittoalueen näyttö keittoalueiden näytöillä näkyy seuraavat tiedot:

Keittoalue toiminnassa

Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)

Temperature Manager (lämpötilanhallinta) -toiminto päällä

Child Lock (lapsilukko) -toiminto päällä

Automatic Heat UP (automaattinen lämmitys) - toiminto

Keittotason ominaisuudet Safe Activation (turvallinen aktivointi) Tuote kytkeytyy päälle vain jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy jos kattiloita ei ole paikalla tai ne poistetaan. Pot Detector (kattilan tunnistus) Tuote havaitsee kattilat automaattisesti keittoalueilla. Safety Shut Down (turvallinen sammutus) Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta. Residual Heat Indicator (jäljellä olevan lämmön ilmaisin) Kun yksi tai useampi keittoalue sammutetaan, jäljelle jäävästä lämpötilasta ilmoitetaan vastaavalla keittotasolla symbolin "

Toiminta Huomio: Minkä tahansa toiminnon aktivoimiseksi kytke ensiksi päälle haluamasi alue. Käynnistys Paina (hipaise) keittotason/imurin ON/OFF-näppäintä Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis Paina uudelleen sammuttamiseksi Huomio: Tämä toiminto on ensisijainen.

Keittoalueiden valinta Hipaise (paina) Valinta-aluetta (3), joka vastaa haluamaasi keittoaluetta. 9 Power Level Keittotasoon kuuluu 9 tehotasoa Hipaise ja selaa sormilla Valinta-aluetta (3): oikealle tehotason lisäämiseksi; vasemmalle tehotason vähentämiseksi.

Power Booster (tehon lisäys) Tuote on varustettu ylimääräisellä tehotasolla (tason ), lisäksi), joka jää päälle 5 minuutiksi, minkä jälkeen lämpötila palaa aiemmin käytössä olleelle tehotasolle. Hipaise ja selaa sormilla Valinta-aluetta (3) (tason lisäksi) ja ota Power Booster (tehon lisäys) käyttöön Power Booster -tehotaso näkyy valitun alueen näytöllä symbolilla " "189 Bridge Zones Keittoalueet kykenevät toimimaan yhdistetyllä tavalla Bridge- toiminnon ansiosta saaden aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta kypsennys on tasainen, kun käytetään suurikokoisia vuokia ja kattiloita. On mahdollista käyttää yhdessä edessä olevaa keittoaluetta "Master" ja vastaavaa takana olevaa "Toissijaista" aluetta (katso tämän ohjekirjan kuvaosiosta, mitkä alueet on varustettu tällä toiminnolla). Bridge-toiminnon aktivoimiseksi: - valitse samanaikaisesti kaksi niiden keittoalueiden valinta-aluetta, joita halutaan käyttää - Bridge-osoitin (21), joka liittyy "Toissijaiseen" keitto- alueeseen, syttyy "

- Valinta-alueesta (3), joka on keittoalueella "Master", on mahdollista asettaa käytön taso (teho) - Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon

Temperature Manager Temperature Manager on ohjaustoiminto, jonka avulla lämpötila voidaan säilyttää vakaana optimoidulla tehotasolla; toiminto on ihanteellinen valmiiden ruokien säilyttämiseksi lämpiminä. Temperature Manager -toimintoaktivoituu, kun aktivointialuetta painetaan (4) Temperature Manager -toiminnassa olevan alueen näyttöön ilmestyy symboli "

Key Lock (näppäinten lukitus) Key Lock (näppäinten lukitus) -toiminnon avulla on mahdollista lukita keittotason asetukset. Näin asetuksia ei voi peukaloida vahingossa, ja aikaisemmin asetetut asetukset pysyvät voimassa. Toiminnon kytkeminen päälle:

• näppäimen päällä oleva LED-valo syttyy osoittaen sen aktivoitumista Toista toimenpide kytkeäksesi toiminnon pois päältä.

Child Lock Child Lock (lapsilukko) -toiminto estää toimintojen käytön, ja sen ansiosta lapset eivät pääse käynnistämään keitto- ja imualueita vahingossa. Child Lock -toiminto voidaan käynnistää vain kun tuote on päällä, mutta keittoalueet (ja imualue) sammutettuina. Toiminnon kytkeminen päälle:

• poista keittotasolle mahdollisesti unohtuneet keittoastiat

• paina ja pidä samanaikaisesti painettuina kuvakkeita (9) ja (10). Nyt äänimerkki osoittaa, että toiminto on päällä, ja näkyviin tulee " " näytöissä (13) ja (14). Toista toimenpide kytkeäksesi toiminnon pois päältä. Timer Timer-toiminto on lähtölaskenta, joka on mahdollista asettaa myös samanaikaisesti jokaiselle keittoalueelle (ja imualueelle). Asetetun ajan päättyessä keittoalue (tai imualue) sammuu automaattisesti ja käyttäjälle ilmoitetaan siitä äänimerkillä. Timer-toiminnon kytkeminen päälle/säätö keittotasolle

• Valitse keittoalue (teho¹0)

• Paina (8) siirtyäksesi Timer-toimintoon

• Timerin kestoajan säätö: paina valitsinta lisätäksesi automaattisen sammutuksen aikaa paina valitsinta vähentääksesi automaattisen sammutuksen aikaa Halutessasi voit toistaa toiminnon muilla keittoalueilla. Huomio: Jokaiselle keittoalueelle voi olla asetettuna erilainen Timer; näytölle (15) ilmestyy 10 sekunnin ajaksi viimeksi valitun tason lähtölaskenta, minkä jälkeen lähtölaskenta näytetään pienemmällä ajalla. Kun timer on päättänyt lähtölaskennan, kuuluu äänimerkki (2 minuutin ajaksi: se voidaan keskeyttää painamalla

näyttö (15) vilkkuu ja näkyy symboli “

Huomio: kun ajastin on käytössä, keittoalueen näytön sivuun ilmestyy symboli " " (19)

• aseta ajastimen arvoksi " " seuraavalla: Huomio: toiminto jää päälle jos sillä välin ei paineta muita näppäimiä.

Egg Timer Egg Timer -toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta. Egg Timer aktivoidaan painamalla (8) .190 Huomio: Egg Timer -toiminto säädetään samalla tavalla kuin Timer. Kun timer on päättänyt lähtölaskennan, kuuluu äänimerkki (2 minuutin ajaksi: se voidaan keskeyttää painamalla

näyttö (15) vilkkuu ja näkyy symboli “

Huomio: kun Egg Timer on käytössä ilmestyy symboli "

Tauko Taukotoiminnon avulla voidaan keskeyttää mikä tahansa päällä oleva toiminto keittotasolla, asettamalla kypsennysteho nollaan. Toiminnon kytkeminen päälle:

• näkyviin tulee " " näytössä (13).

Kytkeäksesi toiminnon pois päältä: Huomio : tämä toimenpide palauttaa tason tilanteen ennen taukoa

• 10 sekunnin sisällä liu'uta sormia oikealla valinta-alueella (3), joka liittyy keittoalueeseen 2 (KUVA 19); Huomio: jos toimenpidettä ei suoriteta tämän ajan sisällä, taukotoiminto jää päälle. Huomio: jos 10 minuutin kuluttua Taukotoimintoa ei oteta pois päältä, taso sammuu automaattisesti.

Recall Recall-toiminnon avulla voidaan palauttaa ennalleen kaikki tasolle asetetut asetukset, jos kyseessä on äkillinen sammuminen. Toiminnon kytkeminen päälle:

• käynnistä taso uudelleen 6 sekunnin sisällä sen sammutuksesta

seuraavien 6 sekunnin sisällä

Automatic Heat UP (Automaattinen lämmityksen lisäys) Automatic Heat UP -toiminnon avulla asetettu teho saadaan nopeammin oikealle tasolle; tämän toiminnon avulla kypsennyksestä saadaan nopeampi, ruokia kuitenkaan polttamatta, sillä lämpötila ei ylitä asetettua tasoa. Tämä toiminto on käytettävissä tehotasoille 1 - 8. Toiminnon kytkeminen päälle:

• pidä pitkään painettunaValinta-aluetta (3): haluamasi teho

• näkyviin tulee " " näytössä (13).

Power Limitation Power Limitation (tehon vähennys) -toiminnolla voidaan asettaa tuotteen toiminta siten, että maksimitehonotto on alhaisempi. Huomio: asetus on tehtävä tason ollessa pois päältä, ilman, että näppäintä painetaan, kun keittotaso liitetään sähköverkkoon tai kun sähköverkko liitetään uudelleen 2 minuutin kuluessa. Power Limitation asettamiseksi: - paina ja pidä pitkään painettuina näppäimiä

kunnes kuuluu lyhyt äänimerkki - liu´uta samanaikaisesti valinta-alueita FL ja RL vasemmalta oikealle. Pidä sitten pitkään painettuna aluetta, joka vastaa viimeistä tehotasoa , kunnes kuuluu lyhyt äänimerkki. - Timer-näytössä (15) näkyvät symbolit "CF6", mikä osoittaa, että asetus voidaan suorittaa - paina sitten näppäintä : nyt ajastimen näytössä 15) näkyy PHA (Phase power limit): - FL-alueen näytössä on tämänhetkinen asetus** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** asetus on oletusarvoisesti 7,4 KW - voit muuttaa Power Limitation -asetusta selaamalla FL- valinta-alueita - voit tallentaa valinnan pitämällä näppäimiä

painettuina 1 sekunnin ajan; äänimerkki ilmoittaa asetuksen tapahtuneen, ja toiminnosta poistutaan.

Käynnistys Paina (hipaise) keittotason/imurin ON/OFF-näppäintä Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis191 Paina uudelleen sammuttamiseksi Huomio: Tämä toiminto on ensisijainen.

Imurin käynnistys: Hipaise (paina) Valinta-aluetta (6) imurin aktivoimiseksi

Imunopeus (teho): Tasossa on 8 imun nopeustasoa (tehoa) Hipaise ja selaa sormilla Valinta-aluetta (6): oikealle päin imunopeuden (tehon) lisäämiseksi (0–8); vasemmalle päin imunopeuden (tehon) vähentämiseksi (8–0); Imun Power Booster Tuotteessa on kaksi lisäimunopeustasoa (tehoa) (tason lisäksi) - Hipaise ja selaa sormilla Valinta-aluetta (3) (tason lisäksi) ja aktivoi imun Power Booster Taso 9 : pysyy päällä 15 minuutin ajan Taso 10 : pysyy päällä 5 minuutin ajan minkä jälkeen teho palaa tasolle 8 Huomio: päällä oleva imurin Power Booster näkyy valitun keittoalueen näytössä (13) symbolilla "

Timer Timer-toiminnon kytkeminen päälle/säätö imurille

• Paina (8) Timer-toimintoon siirtymiseksi (mistä tahansa nopeudesta)

• Timerin kestoajan säätö: paina valitsinta lisätäksesi automaattisen sammutuksen aikaa paina valitsinta vähentääksesi automaattisen sammutuksen aikaa näytössä (15) on lähtölaskenta, Huomio: imurin näytön reunassa näkyy symboli " "(19) Kun timer on päättänyt lähtölaskennan, kuuluu äänimerkki (2 minuutin ajaksi: se voidaan keskeyttää painamalla ), näyttö (15) vilkkuu ja näkyy symboli “ . ". Ajastimen sammutus:

• valitse Valinta-alue (6)

• aseta ajastimen arvoksi " " , seuraavalla: Huomio: toiminto jää päälle, jos sillä välin ei paineta muita näppäimiä.

Suodatinten kyllästymisen osoitinten aktivointi Nämä osoittimet ovat yleensä pois päältä (sekä rasvasuodatin että aktiivihiilisuodatin) Osoittimet laitetaan päälle seuraavasti: - käynnistä imutaso seuraavasta:

- kun imumoottori ja keittoalueet ovat pois päältä, pidä painettuna Valinta-aluetta (7): LED-valo " " (17) syttyy himmeänä imurin näytössä (14) näkyy kirjain "G" – rasvasuodattimen kyllästymisen osoittimen päälle laittamiseksi – Huomio: paina uudelleen Valinta-aluetta (7) saadaksesi näkyviin näyttöön (14) kirjaimen "F", ja jatka aktiivihajuhiilisuodattimen aktivoimiseen - paina Valinta-aluetta (6): LED-valosta “ ” (17) tulee kirkas, ja se sammuu 10 sekunnin kuluttua, mikä tarkoittaa, että AKTIVOINTI onnistui.

Suodatinten kyllästymisen osoitinten pois päältä ottaminen toista yllä kerrottu aktivointitoimenpide; - LED-valosta “ ” (17) tulee himmeä: 10 sekunnin kuluttua se sammuu, mikä tarkoittaa, että POIS PÄÄLTÄ OTTAMINEN onnistui.

Suodatinten kyllästyksen ilmaisin Liesituuletin osoittaa, kun suodattimet vaativat huoltoa: Rasvasuodatin LED-valo " " (17) syttyy; näytössä (14) näkyy symboli "G" (10 sekunnin ajan syttymisestä) Aktiivihiilihajusuodatin LED-valo " "(17) vilkkuu; näytössä (14) näkyy symboli "F" (10 sekunnin ajan syttymisestä)

Suodattimien kyllästymisen nollaus Kun suodattimet on huollettu (hajusuodatin ja/tai aktiivihiilihajusuodatin), pidä pitkään painettuna Valinta- aluetta (7):192 LED-valo " " sammuu ja osoittimen laskenta alkaa alusta. Huomio: Toista toimenpide, mikäli molempien suodatinten merkinanto tapahtuu samanaikaisesti.

Automaattinen toiminta Tuotteessa on ilmanlaatuanturi, jonka ansiosta liesituuletin pystyy asettamaan automaattisesti imunopeuden, joka soveltuu parhaiten keittotyypille. Toiminnon aktivoiminen: Paina lyhyesti valinta-aluetta (7): LED-valo " " (18) syttyy osoittaen näin, että liesituuletin työskentelee tässä tilassa.

Liesituulettimen automaattinen toiminta SNAP®- yksikön kanssa Liesituulettimen ja SNAP®-yksikön liittämiseksi tutustu SNAP®--yksikön mukana toimitettuun oppaaseen tai käy osoitteessa www.elica.com. Huomio: SNAP® on lisäimuyksikkö, joka pystyy toimimaan yhdessä liesituulettimen kanssa. Toiminnon aktivoiminen: Paina lyhyesti Valinta-aluetta (7): LED-valo " " (18) ja LED-valo " " (22) syttyvät osoittaen näin, että liesituuletin työskentelee tässä tilassa.

FLAP auki -osoitin Imualueella on mekaaninen pyörivä FLAP. Tuotteen aktivoimiseksi liesituuletin on käynnistettävä ja flap on avattava. Liesituulettimessa on anturi, joka imun aktivoiduttua pysäyttää moottorin automaattisesti, mikäli FLAP suljetaan kokonaan. Imu käynnistyy uudelleen vasta kun FLAP avataan uudelleen. - kun imuri käynnistetään, moottori ei käynnisty, mikäli FLAP on kiinni: LED-valo "OPEN" (23) syttyy ja pitkä piippausääni annetaan 5 sekunnin välein näyttö (12) vilkkuu - kun FLAP suljetaan moottorin ollessa päällä, moottori pysähtyy: LED-valo "OPEN" (23) syttyy ja pitkä piippausääni annetaan 5 sekunnin välein näyttö (12) vilkkuu

Laitteessa on asennusvalmius Window-anturisarjan kanssa käyttöä varten (valmistaja ei toimita sarjaa). Kun asennetaan Window-anturisarja (vain IMU-tilassa käytön tapauksessa), ilman imu lakkaa aina toimimasta, kun huoneessa oleva ikkuna, johon sarja on kiinnitetty, on kiinni.

• Vain pätevä ja erikoistunut tekninen henkilökunta saa liittää sarjan sähköisesti laitteeseen.

• Sarja on tyyppihyväksyttävä erikseen komponenttiin ja tämän laitteen kanssa käyttöön liittyvien turvallisuusmääräysten mukaisesti. Asennuksen on vastattava voimassa olevia kotitalousjärjestelmiä koskevia määräyksiä. VAROITUS:

• laitteeseen liitettävän sarjan johdotuksen on kuuluttava piiriin, jolla on pienoisjännitesertifikaatti (SELV).

• tämän laitteen valmistaja ei ole vastuussa mistään häiriöistä, vahingoista ja tulipaloista, joihin ovat syynä sarjan virheellinen asennus ja/tai toimintahäiriöt ja/tai viat.193

Tehotaso Keittotapa Tason käyttö (viitteellinen-kokemus ja ruoanlaittotottumus vaikuttavat käyttöön) Maksimiteho Boost Nopea kuumentaminen Ihanteellinen ruoan lämpötilan nopeaa nostamista varten, veden saamiseksi kiehumispisteeseen tai nesteiden nopeaa kuumentamista varten 8-9 Paistaminen- keittäminen Ihanteellinen ruskistamiseen, kypsennyksen aloittamiseen, pakasteiden paistamiseen, nopeaan keittämiseen

Korkea teho 7-8 Ruskistaminen - kuullottaminen – keittäminen - grillaaminen Ihanteellinen ruskistamiseen, kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (lyhyen aikaa, 5-10 minuuttia) 6-7 Ruskistaminen – kypsentäminen– hauduttaminen – kuullottaminen – grillaaminen Ihanteellinen kuullottamiseen, kevyen kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (jonkin aikaa, 10-20 minuuttia), varusteiden kuumentamiseen

Keskitason teho 4-5 Kypsentäminen – hauduttaminen– kuullottaminen – grillaaminen Ihanteellinen hauduttamiseen, varovaiseen keittämiseen, kypsentämiseen (pitkän aikaa). Kastikkeen sekoitamiseen pastaan 3-4 Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen Ihanteellinen pitkää kypsennystä varten (riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito), kastikkeen sekoittamiseen pastaan 2-3 Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen Ihanteellinen pitkää kypsennystä varten (määrä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito)

Alhainen teho 1-2 Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen Ihanteellinen voin pehmentämiseen, suklaan hellävaraiseen sulattamiseen, pienten pakasteiden sulattamiseen

Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen Ihanteellinen pienten, vasta valmistettujen ruokamäärien lämpimänä pitämiseen, tarjoiluastioiden pitämiseen lämpiminä ja risottojen sekoittamiseen

OFF Nollateho Alustaso Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee H-LO)194

4.2 Kypsennystaulukko

Elintarvikeluokka Ruoka tai kypsennystyyppi Tehotaso ja kypsennysjakso Ensimmäinen vaihe Teho Toinen vaihe Teho

Pasta, riisi Tuore pasta Veden lämmittäminen Booster-9 Pastan keittäminen ja kiehumisen jatkaminen 7-8 Tuore pasta Veden lämmittäminen Booster-9 Pastan keittäminen ja kiehumisen jatkaminen 7-8 Keitetty riisi Veden lämmittäminen Booster-9 Pastan keittäminen ja kiehumisen jatkaminen 5-6 Risotto Kuullottaminen ja paahtaminen 7-8 Kypsentäminen 4-5

Vihannekset, kasvikset Keitetyt Veden lämmittäminen Booster-9 Keittäminen 6-7 Paistetut Öljyn kuumentaminen

Paistaminen 8-9 Nopeasti paistetut Varusteen kuumentaminen 7-8 Kypsentäminen 6-7 Haudutetut Varusteen kuumentaminen 7-8 Kypsentäminen 3-4 Ruskistetut Varusteen kuumentaminen 7-8 Ruskistaminen 7-8

Liha Paisti Lihan ruskistaminen öljyssä (voissa teho 6) 7-8 Kypsentäminen 3-4 Pariloitu pannun esikuumentaminen 7-8 Parilointi molemmin puolin 7-8 Ruskistettu Ruskistaminen öljyssä (voissa teho 6) 7-8 Kypsentäminen 4-5 Pata/muhennos Ruskistaminen öljyssä (voissa teho 6) 7-8 Kypsentäminen 3-4

Kala Pariloitu pannun esikuumentaminen 7-8 Kypsentäminen 7-8 Pata/muhennos Ruskistaminen öljyssä (voissa teho 6) 7-8 Kypsentäminen Kypsentäminen Paistettu Öljyn tai rasvan kuumentaminen 8-9 Paistaminen 7-8

Kananmunat Paistetut Voin tai rasvan kuumentaminen pannussa

6 Kypsentäminen 6-7 Munakkaat Voin tai rasvan kuumentaminen pannussa

6 Kypsentäminen 5-6 Pehmeäksi /kovaksi keitetetyt Veden lämmittäminen Booster-9 Kypsentäminen 5-6 Ohukaiset Voin kuumentaminen pannussa

Kastikkeet Tomaatti Ruskistaminen öljyssä (voissa teho 6) 6-7 Kypsentäminen 3-4 Jauhelihakastike Ruskistaminen öljyssä (voissa teho 6) 6-7 Kypsentäminen 3-4 Valkokastike Kastikepohjan valmistaminen (voin sulattaminen ja jauhojen lisäys) 5-6 Kiehauttaminen 3-4

Jälkiruoat, kiisselit Vaniljakastike Maidon kiehauttaminen 4-5 Kevyen kiehunnan ylläpito 4-5 Vanukkaat Maidon kiehauttaminen 4-5 Kevyen kiehunnan ylläpito 2-3 Riisipuuro Maidon kuumentaminen 5-6 Kevyen kiehunnan ylläpito 2-3195

Keittotason huolto Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

Keittotaso on puhdistettava aina käytön jälkeen. Tärkeää: Älä käytä hankaavia sieniä, teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia. Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita. Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajäämät. Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoa ja ne on poistettava heti. Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa. Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata Valmistajan ohjeita) ÄLÄ KÄYTÄ HÖYRYPESURIA!!! Tärkeää: Jos kattiloista vuotaa vahingossa suuri määrä nestettä, tuotteen alaosaan asennetun tyhjennysventtiilin kautta on mahdollista poistaa jäämät ja suorittaa puhdistus maksimaalisella hygieenisyydellä. Kuva 18 Täydellistä ja perusteellista puhdistusta varten irrota alempi allas. Kuva 19 Metalliritilän puhdistus: Ritilä tulee pestä käsin lämpimällä vedellä ja neutraalilla pesuaineella. Se tulee kuivata huolellisesti hapettumisen välttämiseksi. Imurin huolto Puhdistus Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA! Rasvasuodatin Pidättelee paiston aikana syntyviä rasvahiukkasia. Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästymisestä osoitetaan) mietoja pesuaineita käyttämällä, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa. Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi haalistua, mutta se suodatusominaisuudet eivät muutu millään tavoin. Kuvat 15 Aktiivihiilisuodatin - Keraaminen (Vain suodattava versio) Pidättelee paiston aikana syntyviä epämiellyttäviä hajuja. Tuote on varustettu hajusuodatinsarjalla. Suodatinten kyllästyminen tapahtuu melko pitkän käytön päätteeksi keittiötyypin ja rasvasuodattimen puhdistusvälin perusteella. Hajusuodattimet voidaan regeneroida lämmön avulla 2–3 kuukauden välein asettamalla ne 200°C:iseen uuniin 45 minuutiksi. Oikeaoppinen regenerointi takaa jatkuvan suodatustehon 5 vuodeksi. Varoitus! Älä aseta suodattimia uunin pohjalle, vaan aseta ne pellille ja pelti keskikorkeudelle. Kuva 17 – 17a – 17b – 17c196

Käyttöpaneeli sammuu liian korkean lämpötilan vuoksi Sisäisten elektronisten osien lämpötila on liian korkea

Odota, että keittotaso jäähtyy ennen kuin käytät sitä uudelleen

Näppäimen jatkuva (pysyvä) kytkeytyminen havaitaan. Käyttöliittymä sammuu 10 sekunnin kuluttua. Vettä, kattiloita tai keittiövälineitä käyttöliittymän päällä. Puhdista pinta, ota mahdolliset esineet pois keittotason päältä.

Kaikkia muita virheilmoituksia varten ( E … U … )

Ota yhteys huoltopalveluun ja ilmoita virhekoodi

Ennen kuin otat yhteyttä huoltoon

1. Kokeile voitko korjata vian itse kohdan

“Vianetsintä” ohjeiden mukaan.

2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

13. Kuumutusala kuva

14. Ventilaatori kuva

Lai izslēgtu taimeri:

Lai izslēgtu taimeri:

• Odaberite zonu kuvanja (snaga¹0)
