KASUTUSJUHEND PRF0146216A ELICA

Егер тексерулерден кейін ақау жойылмаса, ең жақын Тұтынушыларды қолдау орталығына хабарласыңыз.372 ET - Paigaldus- ja kasutusjuhend Järgige täpselt juhendit. Tootja ei võta vastutust selles kasutusjuhendis toodud nõuete eiramisest tulenevate seadmega seotud probleemide, kahjude või tuleõnnetuse korral. Seade on mõeldud üksnes kodus toidu valmistamiseks ja sellest tuleneva suitsu/auru äratõmbeks. Muul eesmärgil kasutamine ei ole lubatud (nt ruumide soojendamiseks). Tootja ei vastuta ebaõige kasutuse või vale seadistuse eest.Seadme välimus võib erineda selle juhendi joonistel näidatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad. Lugege juhised hoolikalt läbi. Need annavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta. Seadme elektrisüsteemi ei tohi muuta. Enne seadme paigaldamist kontrollige, et ükski selle osa ei oleks kahjustatud. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage. Enne seadme paigaldamist veenduge, et see on terve. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage. Märkus: Juhendis sümboliga „(*)” tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

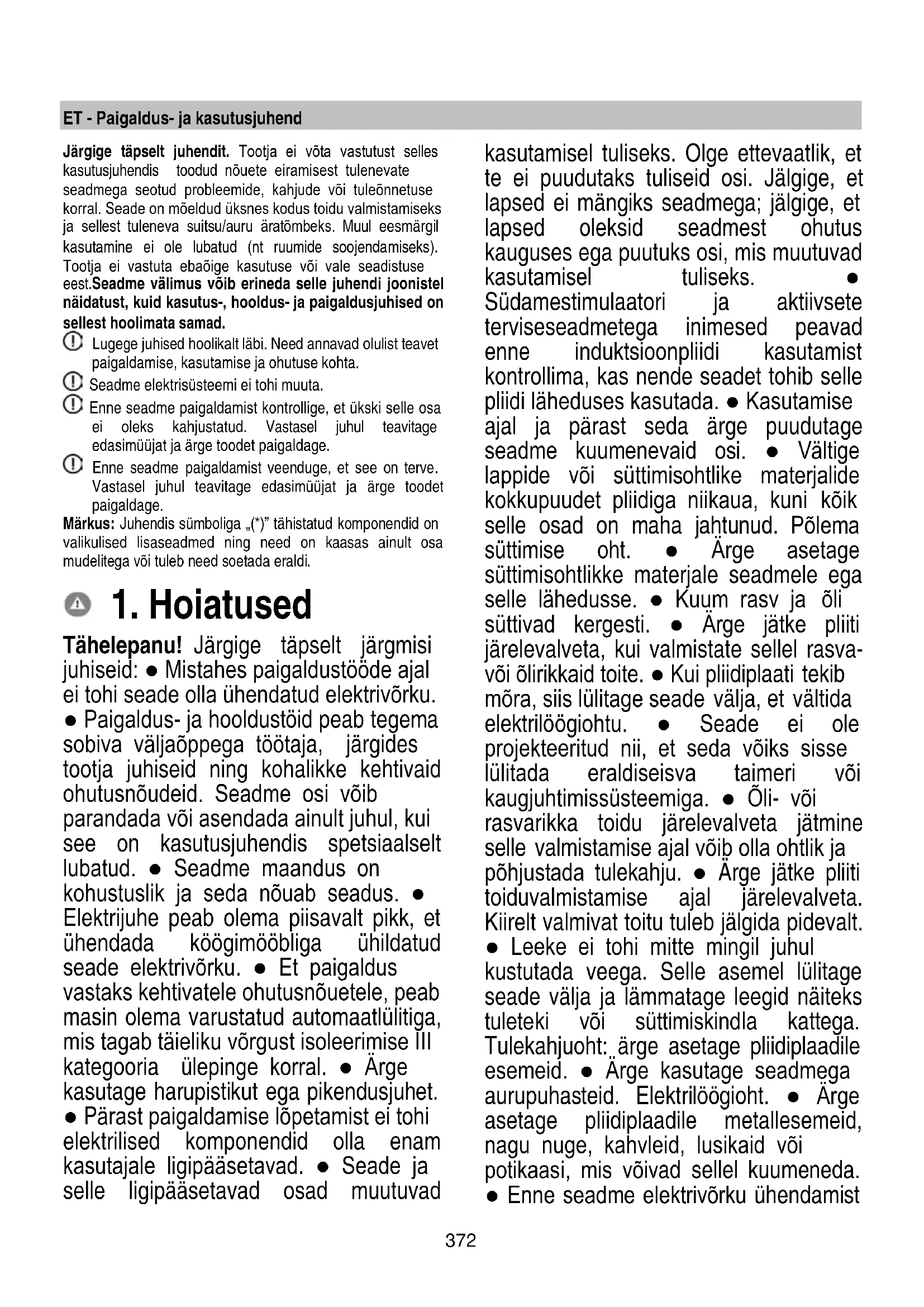

Tähelepanu! Järgige täpselt järgmisi juhiseid: ● Mistahes paigaldustööde ajal ei tohi seade olla ühendatud elektrivõrku. ● Paigaldus- ja hooldustöid peab tegema sobiva väljaõppega töötaja, järgides tootja juhiseid ning kohalikke kehtivaid ohutusnõudeid. Seadme osi võib parandada või asendada ainult juhul, kui see on kasutusjuhendis spetsiaalselt lubatud. ● Seadme maandus on kohustuslik ja seda nõuab seadus. ● Elektrijuhe peab olema piisavalt pikk, et ühendada köögimööbliga ühildatud seade elektrivõrku. ● Et paigaldus vastaks kehtivatele ohutusnõuetele, peab masin olema varustatud automaatlülitiga, mis tagab täieliku võrgust isoleerimise III kategooria ülepinge korral. ● Ärge kasutage harupistikut ega pikendusjuhet. ● Pärast paigaldamise lõpetamist ei tohi elektrilised komponendid olla enam kasutajale ligipääsetavad. ● Seade ja selle ligipääsetavad osad muutuvad kasutamisel tuliseks. Olge ettevaatlik, et te ei puudutaks tuliseid osi. Jälgige, et lapsed ei mängiks seadmega; jälgige, et lapsed oleksid seadmest ohutus kauguses ega puutuks osi, mis muutuvad kasutamisel tuliseks. ● Südamestimulaatori ja aktiivsete terviseseadmetega inimesed peavad enne induktsioonpliidi kasutamist kontrollima, kas nende seadet tohib selle pliidi läheduses kasutada. ● Kasutamise ajal ja pärast seda ärge puudutage seadme kuumenevaid osi. ● Vältige lappide või süttimisohtlike materjalide kokkupuudet pliidiga niikaua, kuni kõik selle osad on maha jahtunud. Põlema süttimise oht. ● Ärge asetage süttimisohtlikke materjale seadmele ega selle lähedusse. ● Kuum rasv ja õli süttivad kergesti. ● Ärge jätke pliiti järelevalveta, kui valmistate sellel rasva- või õlirikkaid toite. ● Kui pliidiplaati tekib mõra, siis lülitage seade välja, et vältida elektrilöögiohtu. ● Seade ei ole projekteeritud nii, et seda võiks sisse lülitada eraldiseisva taimeri või kaugjuhtimissüsteemiga. ● Õli- või rasvarikka toidu järelevalveta jätmine selle valmistamise ajal võib olla ohtlik ja põhjustada tulekahju. ● Ärge jätke pliiti toiduvalmistamise ajal järelevalveta. Kiirelt valmivat toitu tuleb jälgida pidevalt. ● Leeke ei tohi mitte mingil juhul kustutada veega. Selle asemel lülitage seade välja ja lämmatage leegid näiteks tuleteki või süttimiskindla kattega. Tulekahjuoht: ärge asetage pliidiplaadile esemeid. ● Ärge kasutage seadmega aurupuhasteid. Elektrilöögioht. ● Ärge asetage pliidiplaadile metallesemeid, nagu nuge, kahvleid, lusikaid või potikaasi, mis võivad sellel kuumeneda. ● Enne seadme elektrivõrku ühendamist373 kontrollige, kas andmesildil (seadme alumisel küljel) toodud väärtused sobivad elektrivõrgu ja pistiku pinge ning võimsusega. Kahtluste korral pöörduge väljaõppinud elektriku poole. Tähtis: ● Pärast kasutamist lülitage keeduala vastavast nupust välja, ärge usaldage seda, mida näitab keedunõude detektor. ● Vältige vedeliku sattumist pliidile ning vedelike keetmisel või soojendamisel kasutage madalat kuumust. ● Soojendavad osad ei tohi töötada, kui neil on tühjad anumad või kui neil anumaid ei ole. ● Pärast toiduvalmistamise lõpetamist lülitage vastav keeduala välja. ● Ärge valmistage toitu fooliumis ega asetage otse pliidile fooliumi pakitud toitu. Alumiiniumist foolium sulab ja kahjustab pliiti pöördumatult. ● Ärge soojendage pliidil konservikarpe või plekkpurke, mida ei ole enne avatud ● need võivad plahvatada! See hoiatus kehtib igat tüüpi pliidi kohta. ● Suure võimsuse, näiteks funktsiooni Booster kasutamine ei sobi kõigi vedelike soojendamisel (nii ei tohi soojendada nt praadimisõli). Liigne kuumus võib olla ohtlik. Neil juhtudel on soovitatav on kasutada väiksemat võimsust. ● Pott/pann tuleb asetada otse pliidiplaadile ja keeduala keskele. Mitte mingil juhul ei tohi midagi panna pliidiplaadi ja poti/panni vahele. ● Kõrge temperatuuri korral vähendab seade keedualade võimsust automaatselt. ● Enne seadme puhastamist või mis tahes hooldustöö tegemist eraldage seade elektrivõrgust, võttes toitekaabli pistiku pistikupesast välja või lülitades peakilbist välja seadme elektriühenduse pealüliti. ● Kõigi paigaldus- ja hooldustööde tegemisel kasutage töökindaid. ● Lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ning isikud, kellel puuduvad selleks kogemused või teadmised, tohivad seadet kasutada ainult järelevalve all või kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte. ● Tuleb kontrollida, et lapsed ei mängiks seadmega. ● Lapsed ei tohi ilma järelevalveta teha puhastus- ja hooldustöid. ● Kui seadme paigalduskohas kasutatakse gaasi või mõne muu kütteainega töötavaid seadmeid, peab kindlasti olema tagatud piisav ventilatsioon. ● Seadet tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. ● Seadme puhastusnõuete ja filtrite puhastamise või vahetamise kohustuse eiramine toob kaasa tuleohu. ● Leekide kasutamise toidu valmistamisel on rangelt keelatud. ● Lahtine leek kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist igal juhul vältida. ● Praadimisel olge ettevaatlik, et vältida kuuma õli süttimist. TÄHELEPANU: Kui pliidiplaat töötab, võivad seadme ligipääsetavad osad kuumeneda. Tähelepanu! Ärge ühendage seadet elektrivõrku enne, kui paigaldamine on täielikult lõpule viidud. ● Suitsu väljatõmbe tehniliste ja ohutusmeetmete kohaldamisel pidage eranditult kinni kohalike asjakohaste volitatud ametite määrustest. ● Puhastatavat õhku ei tohi suunata torusse, mis on mõeldud gaasi või mõne muu kütusega töötava seadme suitsu väljajuhtimiseks. Seadme kasutamine on keelatud, kui võre pole õigesti paigaldatud! ● Paigaldamisel kasutage üksnes seadmega kaasas olevaid kinnituskruvisid. Kui kruvisid kaasas ei ole, hankige sobivat tüüpi374 kruvid. Kasutage õige pikkusega kruvisid ● õiged pikkused on märgitud paigaldusjuhendis. ● Kui seda seadet ja mitteelektrilise toitega seadmeid kasutatakse korraga, ei tohi ruumi negatiivne rõhk olla suurem kui 4 Pa (4 × 10–5 baari). ● Hoidke juhend tuleviku tarbeks alles. Pliidi müügi, üleandmise või kolimise korral tagage juhendi jäämine toote juurde. Seade on kooskõlas Euroopa Parlamendi ja nõukogu direktiiviga 2012/19/EÜ - UK SI 2013 No3113, elektri- ja elektroonikaseadmete jäätmete kohta (WEEE). Tagades toote nõuetekohase kõrvaldamise, aitab kasutaja vältida kahjulike tagajärgi keskkonnale ja tervisele. Tootel või sellega kaasas oleval dokumentatsioonil olev sümbol näitab, et toodet ei tohi käsitleda olmeprügina, vaid see tuleb anda ümbertöötlemiseks elektri- ja elektroonikaromude kogumispunkti. Kõrvaldage toode, järgides kohalikke jäätmekäitlusnõudeid. Lisateavet toote käitlemise, taaskasutuse ja ümbertöötluse kohta saab kohalikust asjakohasest ametist, olmejäätmete kogumispunktist või poest, kust toote ostsite. Seade on projekteeritud ja valmistatud ning seda on katsetatud kooskõlas järgmiste standarditega:

12. Soovitused õigeks kasutuseks, et vähendada

keskkonnamõju: Toiduvalmistamist alustades lülitage seadmel sisse kõige väiksem võimsus ning laske sellel töötada ka paar minutit pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on suures koguses, ning kasutage funktsiooni Booster ainult äärmuslikel juhtudel. Et lõhnade vähendamise süsteem püsiks tõhus, asendage (söe)filter/filtrid vajaduse korral uutega. Et rasvafilter püsiks tõhus, puhastage seda vajaduse ilmnemisel. Tõhususe optimeerimiseks ja müra minimeerimiseks kasutage selles kasutusjuhendis märgitud maksimaalset kanalisatsioonisüsteemi diameetrit.

Keeduala kasutamine Induktsioonpliidi süsteem põhineb magnetilise induktsiooni füüsikalisel fenomenil. Sellise süsteemi põhiomadus on, et energia kandub otse generaatorist keedunõuni. Eelised Võrreldes elektriliste pliidiplaatidega saab meie induktsioonpliiti iseloomustada järgmiselt. – Turvalisem: klaaspinna madalam temperatuur. – Kiirem: lühem toidu soojendamise aeg. – Täpsem: pliidiplaat reageerib käsklustele kohe. – Tõhusam: 90% tarbitud energiast muudetakse soojuseks. Lisaks katkeb soojuse ülekanne kohe, kui keedunõu plaadilt ära võetakse. See vähendab tarbetut soojakadu.

2.1 Kasutatavad kööginõud

Kasutage ainult kööginõusid, millel on sümbol . Tähtis! Pliidiplaadi püsiva kahjustuse vältimiseks ei tohi kasutada järgmiseid anumaid:

• ebatasase põhjaga anumad

• emailpõhjaga metallanumad

• kareda põhjaga anumad, mis võivad pliidiplaati kriimustada

• Tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile. Kõigi induktsioonpottidega ei pruugi toidu valmistamise olla tõhus, sest nende põhi sisaldab ferromagnetilist materjali osaliselt. Pottide ja pannide ostmisel pöörake tähelepanu järgmisele.

• Põhi peab olema üleni ferromagnetilisest materjalist. Vastasel korral pole soojuse edastamine nii tõhus ja ühtlane ning poti/panni pinna temperatuur pole toidu valmistamiseks sobiv. EI!

• Põhi ei sisalda alumiiniumi: anum ei soojene ja induktorid ei pruugi seda ära tunda. EI!

• Põhi pole lame või selle pind on kare. Induktori ja anuma kontaktpind pole täielik, see vähendab tõhusust ja raskendab toidu valmistamist. JAH! Tähtis! Tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile.

2.1.1 Olemasolevate nõude kasutamine

Poti või panni magnetilisi omadusi saate kontrollida tavalise magnetiga. Kui anumal magnetilised omadused puuduvad, siis see kasutamiseks ei sobi. Samuti kehtivad sellisel juhul ka375 teised selles jaotises toodud juhised.

2.1.2 Kööginõude soovitav läbimõõt

TÄHTIS! Vale läbimõõduga anuma korral keeduala ei käivitu. Erinevate kuumutusaladega kasutatavate kööginõude minimaalse läbimõõdu leidmiseks vaadake juhendi illustratsioone. Parima tulemuse saavutamiseks soovitame järgmist.

• Kasutage potte/panne, mille läbimõõt on sama mis keedualal.

• Võimaluse korral hoidke anumatel toidu valmistamise ajal kaas peal, eriti kui pott on kõrgem kui 22 cm.

• Asetage pott/pann pliidiplaadi keeduala keskele. Ventilaatori kasutamine Ventilaatorit saab kasutada välise väljatõmberežiimiga või sisemise filtritel põhineva ringlussüsteemiga. Õhu väljatõmbega versioon Joonis 7 Aur imetakse välja torusüsteemi abil (tuleb soetada eraldi), mis on kinnitatud komplektis oleva ühendustoru flantsi külge. Väljatõmbetoru diameeter peab olema sama mis ühendusrõngal: – kandilise väljatõmbeava korral 222 × 89 mm – ümmarguse väljatõmbeava korral Ø 150 mm (*) Lisateavet leiate kasutusjuhendi jooniste jaotisest väljatõmberežiimiga versiooni lisatarvikute lehelt. Ühendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma. Kui torude ja seina väljalaskeava diameeter on väiksem, on õhu väljatõmbe võimsus väiksem ja müra oluliselt suurem. Sellisel juhul ei võta tootja endale vastutust. Kasutada võimalikult lühikest ühendust. Püüdke minimeerida torustiku käänakute arvu (käänaku maksimaalne nurk olgu 90°). Vältige torustiku järske suunamuutusi. Filtersüsteem Joonis 10 Enne õhu tagasi ruumi suunamist filtreeritakse see selleks otstarbeks mõeldud rasva- ja lõhnafiltritega. Tootega on kaasas kõik vajalik standardseks paigalduseks, mille korral õhk väljub alusmööbli esimesest osast. Lisateabe saamiseks vaadake kasutusjuhendi jooniste jaotises filterrežiimiga versiooni lisatarvikute lehte. Külastage saite www.elica.com ja www.shop.elica.com – nendelt leiate kõik nii filter- kui ka väljatõmberežiimiga versioonide komplektid, mida saab kasutada eri tüüpi paigaldustega.

● Nii elektrilist kui ka mehaanilist paigaldamist tohib teha üksnes asjakohase väljaõppega töötaja. Kodumasin on mõeldud 2–6 mm tööpinna sisse paigaldamiseks TOPi korral ja 2,5–6 mm tööpinna sisse FLUSHi korral. Pliidiplaadi ja seina vahele peab tagaservas jääma vähemalt 5 cm, külgedel 4 cm ja üleval asetsevatest mööbliosadest vähemalt 50 cm. NB! Nimetatud vahemaad on ligikaudsed. Vahemaade planeerimisel tuleb arvestada ka köögimööbli tootja ettekirjutusi.

Joonis 3 ● Eemaldage seade elektrivõrgust. ● Paigaldustööd peab tegema sobiva väljaõppega töötaja, kes tunneb kehtivaid paigaldus● ja ohutusnõudeid. ● Tootja ei vastuta inimestele, loomadele ja esemetele põhjustatud kahjude eest, kui selle peatüki juhiseid on eiratud. ● Elektrijuhe peab olema piisavalt pikk, et oleks võimalik pliidiplaat töötasapinnast välja võtta. ● Kontrollige, et seadme all oleval andmesildil näidatud pinge sobiks elektrivõrgu pingega ruumis, kuhu seade paigaldatakse. ● Ärge kasutage pikendusjuhet. ● Maandusjuhe peab olema teistest juhtmetest 2 cm pikem. ● Kui kodumasin tarnitakse ilma toitekaablita, siis kasutage kaablit, mille juhtmete ristlõige kuni 7200 W võimsuse korral on vähemalt 2,5 mm2. Suurema võimsuse korral peab ristlõige olema 4 mm2. ● Juhtme temperatuur ei tohi üheski kohas muutuda toatemperatuurist 50 °C kõrgemaks. ● Seade on mõeldud olema elektrivõrguga püsivalt ühendatud.376 ● Tähelepanu! Enne elektriühenduse taastamist ja seadme töökorra kontrollimist veenduge alati, et elektrivõrgu juhe oleks õigesti paigaldatud. ● Tähelepanu! Vaheühenduse kaablit tohib vahetada ainult volitatud teeninduskeskus või vastava väljaõppega töötaja. Märkus. Toode on varustatud võimsuse piiramise funktsiooniga Power Limitator, mis võimaldab seadistada energiatarbimise maksimumläve (kW). Seadistus tuleb teha 2 minuti jooksul pärast toote elektrivõrku ühendamist või kui elektrivõrk taasühendatakse. Seadistage elektriseadme kaitse vastavalt valitud võimsuspiirangule. Funktsiooni Power Limitator seadistamise täpsemad juhised leiate kasutusjuhendi jaotisest, mis käsitleb funktsioneerimist.

• Pärast toote lahtipakkimist kontrollige, et see ei oleks transpordi ajal kannatada saanud. Probleemide ilmnemisel pöörduge edasimüüja või teeninduskeskuse poole. Enne ärge paigaldamisega alustage.

• Kontrollige, kas ostetud toote mõõtmed sobivad valitud paigaldamiskohaga.

• Lisavarustus (kotid kruvidega, garantiileht jne) võib olla transpordi ajaks pandud pakkematerjali sisse. Vaadake pakkematerjal enne selle äraviskamist hoolikalt läbi, et te ei viskaks ära vajalikke tarvikuid.

• Veenduge, et paigaldamiskoha lähedal oleks olemas elektripistik. Pliidiplaadi köögimööbli ettevalmistamine: – Toodet ei tohi paigaldada külmutusseadme, pesumasina, pliidi, ahju, nõudepesumasina ega kuivati peale. – Tehke mööblisse lõiked ning enne pliidiplaadi kohale asetamist eemaldage laastud ja saagimisjäägid. - filtreerimissüsteemi optimeerimiseks on soovitatav teha põhja sisse ava ja paigutada sellesse kaubandusest soetatav õhuavavõre TÄHTIS! Kasutage ühekomponendilist liimhermeetikut (S), mille temperatuuritaluvus on kuni 250°. Liimitavad pinnad tuleb enne paigaldamist hoolikalt puhastada, eemaldades kõik sellise, mis võib kinnitumist takistada (nt eemaldamisvahendid, konservandid, rasvad, õlid, tolm, vana liimi jäägid jne). Liim tuleb kanda ühtlase kihina kogu serva kogu perimeetri ulatuses. Pärast liimimist laske liimil kuivad umbes 24 tundi. Joonis 1B-2B Tähelepanu! Kruvide ja kinnitusseadmete ebaõige ja juhistele mittevastav paigaldamine võib kaasa tuua elektrilisi ohteMärkus. Toote õigeks paigalduseks on soovitatav kinnitada torud kleeplindiga, mida iseloomustavad järgmised omadused: – pehmest PVC-st elastne lint akrülaadil põhineva liimainega – vastavus standardile DIN EN 60454 – toimib leegiaeglustina – pikaajaline vastupidavus – talub kõikuvat temperatuuri – kasutatav madalal temperatuuril377

2. Kuumutusala positsiooni märgutuli

3. Kuumutusalade valimine

Võimsuse (power level) suurendamine/vähendamine

Tõmbekiiruse (-võimsuse) suurendamine/vähendamine

7. Automaatfunktsioonide käivitus

Filtrite küllastuse lähtestamine

8. Taimeri aktiveerimine

12. Tõmbekiiruse (-võimsuse) kuvamine

17. Filtrite puudumise näidik

18. Väljatõmbe automaatfunktsiooni näidik

19. Aktiivse taimeri näidik

20. Aktiivse munataimeri näidik

21. Aktiivse funktsiooni Bridge näidik

22. SNAP-iga funktsioneerimise näidik

23. FLAP-i näidik378

KUUMUTUSALA KASUTAMINE Enne alustamist peaksite teadma järgmist. Kõik selle pliidiplaadi funktsioonid on välja töötatud nii, et need vastaksid kõige rangematele ohutusnõuetele. Seepärast võtke arvesse järgmist.

• Osa funktsioone ei aktiveeru või lülituvad automaatselt välja, kui kuumutusalal potti/panni ei ole või kui see ei ole asetatud kuumutusala keskele.

• Mõnel juhul lülituvad funktsioonid mõne sekundi pärast automaatselt sisse või välja, kui valitud funktsiooni kasutamiseks on vajalik mõni valik, mida pole tehtud (nt )"Lülita kuumutusala sisse"ilma käskudeta "Vali kuumutusala" ja "Töötemperatuur“ või "Funktsiooni lukustus“ (Lock) ja "Timer“ (Taimer)). Tähelepanu! Pikemaajalisel kasutamisel ei pruugi kuumutusala väljalülitumine juhtuda kohe, sest ala on jahutusrežiimil. Sellest režiimist annab märku sümbol “

vastava kuumutusala juures. Enne kuumutusala puudutamist oodake, kuni kuva end välja lülitab. Kuumutusala kuva Kuumutusala sümbolite tähendused on järgmised.

Kuumutusala on sisse lülitatud

Power level (võimsustase)

Residual Heat Indicator (jääksoojuse indikaator)

Funktsioon Temperature Manager (temperatuurihaldur) aktiivne

Lapseluku funktsioon aktiivne

Funktsioon Automatic Heat UP (automaatne kiirkuumutus)

Plaadi omadused Safe Activation (turvaline aktiveerumine) Pliit lülitub sisse ainult siis, kui kuumutusalal on pott või pann. Kui anumat ei ole või see eemaldatakse, siis soojendamine sisse ei lülitu või lülitub see ise välja. Pot Detector (potituvasti) Toode tuvastab automaatselt ise, kas kuumutusaladel on anum. Safety Shut Down (seiskamine turvakaalutlustel) Turvakaalutlustel on igal kuumutusalal maksimaalne funktsioneerimise aeg, mis oleneb valitud võimsusest. Residual Heat Indicator (jääksoojuse indikaator) Kui üks või mitu kuumutusala lülitatakse välja, kuvatakse vastava ala juures jääksoojuse sümbol “ ”. See tähendab, et pliidiplaat võib ikka veel tuline olla.

Töötamine Märkus. Mis tahes funktsiooni aktiveerimiseks tuleb kõigepealt aktiveerida soovitud ala. Sisselülitamine Vajutage pliidiplaadi/ventilaatori ON/OFF-nuppu (või libistage üle selle). Süttiv märgutuli annab teada, et pliidipaat/ventilaator on kasutuseks valmis. Väljalülitamiseks vajutage nuppu uuesti. Märkus. See funktsioon on kõigi teiste suhtes prioriteetne.

Kuumutusala valimise nupud Vajutage soovitud kuumutusala valikualale (3) või libistage sõrmega üle selle. 9 võimsustaset (Power level) Pliidil on 9 võimsustaset. Libistage sõrmega üle valikuala (3): paremale tõmmates võimsuse tase suureneb; vasakule tõmmates võimsuse tase väheneb.

Power Booster (lisavõimsus) Tootel on lisavõimsuse tase (lisaks võimsusele ), mis töötab 5 minutit. Pärast seda lülitub tagasi sisse varem valitud võimsus. Libistage sõrmega üle valikuala (3), et aktiveerida funktsioon Power Booster (mis on võimsam kui tase

Booster'i funktsioon kuvatakse vastava ala juures sümboliga

Bridge zones (alade ühendamine) Tänu funktsioonile Bridge saab moodustada kuumutusaladest ühe suure ala, nii et alad teevad koostööd ja töötavad samal võimsustasemel. See funktsioon võimaldab toitu valmistada ka väga suurtes pottides ja küpsetusplaatides. Koos saab kasutada esimest kuumutusala „Master” ning selle taga asuvat nn teisest ala. (Lugege selle kasutusjuhendi joonistega jaotist, et saada teada, milliste aladega saab seda funktsiooni kasutada.) Funktsiooni Bridge aktiveerimiseks toimige järgmiselt. Valige korraga need kaks kuumutusala, mida soovite kasutada. Teisesel alal süttib põlema funktsiooni Bridge näidik (21) sümboliga “

Kuumutusala „Master” valikuala (3) abil saate valida kasutatava võimsustaseme. Funktsiooni Bridgeinaktiveerimiseks tehke läbi sama protseduur, mis aktiveerimisel.

Temperature manager (temperatuurihoidik) Temperature Manager on juhtfunktsioon, mis võimaldab hoida temperatuuri ühtlasena optimaalsel võimsustasemel. Funktsioon sobib ideaalselt juba valmis toidu soojana hoidmiseks. Funktsioon Temperature Manager aktiveerub aktiveerimisala (4) vajutamisel. Temperature manager'i funktsioonil töötava keeduala juures kuvatakse sümbol „

Key Lock (nupulukustus) Nupulukustus võimaldab pliidiplaadi seadistused lukustada. See hoiab valitud seadistused töös ja aitab vältida, et neid kogemata muudetaks. Aktiveerimine

• Klahvi kohal asuv LED-lamp hakkab põlema, andes märku, et funktsioon on aktiveeritud. Funktsiooni inaktiveerimiseks korrake toimingut.

Lapselukk Lapselukk ei lase lastel kuumutusalasid või väljatõmbesüsteemi kogemata tööle panna. See keelab mis tahes funktsiooni aktiveerimise. Lapseluku saab aktiveerida ainult sisselülitatud pliidil, kuid kuumutusalad (ja väljatõmbesüsteem) peavad sel ajal olema välja lülitatud. Aktiveerimine

• Kui pliidiplaadil on anumaid, siis eemaldage need.

• vajutage ja hoidke korraga all nuppe (9) ja (10), helisignaal annab märku, et funktsioon on aktiivne ja kuvatakse " " ekraanidel (13) ja (14). Funktsiooni inaktiveerimiseks korrake toimingut. Taimer Taimer on ajamõõteseade, mille saab seadistada iga kuumutusalaga (ka mitmele alale korraga ning ventilaatoriga). Kui seadistatud aeg saab läbi, lülituvad kuumutusalad (või ventilaator) automaatselt välja ja kasutajaid teavitatakse sellest vastava helisignaaliga. Taimeri aktiveerimine ja seadistamine pliidiplaadiga kasutamiseks

• Valige kuumutusala (võimsus¹0)

• Taimeri funktsioonile ligipääsuks vajutage nuppu (8).

• Valige taimeri loendusaeg. Vajutage valikunuppu , et automaatse väljalülitamise aega pikendada. Vajutage valikunuppu , et automaatse väljalülitamise aega lühendada. Soovi korral korrake protseduuri teiste keedualadega. Märkus. Igale kuumutusalale võib seadistada erineva taimeri aja. Ekraanile (15) ilmub 10 sekundiks viimati valitud kuumutusalale seadistatud aeg, seejärel hakkab taimer aega nulli lugema. Kui taimer on aja nulli lugenud, antakse helisignaal (mis kestab 2 minutit või kuni nupu vajutamiseni ) ja ekraanile (15) ilmub vilkuv sümbol “

Märkus. Taimerit kasutava kuumutusala ekraanile ilmub sümbol (19).

Taimeri väljalülitamiseks tehke nii.

• Seadke taimeri väärtuseks “ ”, kasutades nuppu . Märkus. Funktsioon jääb aktiivseks, kui vahepeal ei vajutata muid nuppe.380 Munataimer Munataimer on ajamõõteseade, mis töötab kuumutusaladest (ja ventilaatorist) eraldi. Munataimeri aktiveerimiseks vajutage nuppu (8) . Märkus. Munataimeri aega saate reguleerida samamoodi nagu tavalise taimeri aega. Kui taimer on aja nulli lugenud, antakse helisignaal (mis kestab 2 minutit või kuni nupu vajutamiseni ) ja ekraanile (15) ilmub vilkuv sümbol “

Märkus. Munataimerit kasutades ilmub sümbol “ “ (20)

Paus Funktsioon paus võimaldab peatada kuumutusala mis tahes aktiivse funktsiooni, viies võimsustaseme nulli. Aktiveerimine

• Vajutage nuppu (10).

• kuvatakse sümbolit “ ” ekraanil (13).

Funktsiooni inaktiveerimiseks tehke nii. Märkus. See toiming lähtestab enne pausi töös olnud tingimused.

2. kuumutusala valikualal (3) sõrmega paremale.

(joonis 19) Märkus. Kui seda selle aja jooksul ei tehta, jääb kuumutusala pausile. Märkus. Kui pausifunktsiooni 10 minuti jooksul ei inaktiveerita, lülitub kuumutusala automaatselt välja.

Recall (taastamine) Juhul kui kuumutusala on kogemata välja lülitatud, võimaldab funktsioon Recall taastada ala kõik varem tehtud seadistused. Aktiveerimine

• Lülitage ala nupust uuesti sisse 6 sekundi jooksul pärast väljalülitamist.

järgmise 6 sekundi jooksul.

Automatic Heat UP (automaatne kiirkuumutus) Funktsioon Automatic Heat Up (automaatne kiirkuumutus) võimaldab valitud võimsustaseme saavutada kiiremini. See funktsioon on mugav siis, kui valitud kuumus soovitakse saavutada kiiremini, kuid ilma toitu kõrbema laskmata, sest temperatuur seadistatud taset ei ületa. See funktsioon on kasutatav tasemetega 1–8. Aktiveerimine

• vajutage pikalt valikualal (3) soovitud võimust

• Ekraanile (13) ilmub sümbol

Power limitation (võimsusepiirang) Võimsusepiirangu funktsioon võimaldab seadistada seadme töötama nii, et maksimaalset tarbimist piiratakse. Märkus. Seadistus tuleb teha, siis kui plaat on välja lülitatud, ilma et vajutataks nuppu , 2 minuti jooksul pärast toote elektrivõrku ühendamist või kui elektrivõrk taasühendatakse. Võimsusepiirangu seadistamiseks toimige nii. – Vajutage ja hoidke pikemalt all nuppe , kuni kuulete lühikest helisignaali – libistage korraga valikualadel FL ja RL vasakault paremale, seejärel hoidke viimase võimsustaseme alal pikemalt all nuppe , kuni kuulete lühikest helisignaali - Taimeri ekraan (15) kuvab sümboleid “CF6”, mis tähendab, et seadistamisega võib alustada – seejärel vajutage nuppu ja taimeri ekraanile (15) ilmub PHA (Phase power limit): – ala FL ekraan kuvab parasjagu aktiivset seadistust** 0 = 7,4 kW 1 = 4,5 kW 2 = 3,1 kW ** Vaikeseadistus on 7,4 kW. – Power Limitation'i seadistuse muutmiseks kerige FL-i valikuribasid – tehtud valiku kinnitamiseks vajutage 1 sekundiks alla nupud aktiveeritud seadistusest annab märku helisignaal ja funktsioonist väljutakse.

VENTILAATORI KASUTAMINE Sisselülitamine Vajutage pliidiplaadi/ventilaatori ON/OFF-nuppu (või libistage üle selle). Süttiv märgutuli annab teada, et pliidipaat/ventilaator on kasutuseks valmis.381 Väljalülitamiseks vajutage nuppu uuesti. Märkus. See funktsioon on kõigi teiste suhtes prioriteetne.

Ventilaatori sisselülitamine Ventilaatori aktiveerimiseks vajutage valikuala (6) (või libistage sõrmega üle selle)

Tõmbekiirus (-võimsus) Ventilaatoril on 8 võimsustaset (-kiirust). Libistage sõrmega üle valikuala (6): ventilaatori tõmbekiiruse (-võimsuse) suurendamiseks (0–8) paremale; ventilaatori tõmbekiiruse (-võimsuse) vähendamiseks (8–0) vasakule. Power Booster Ventilaatoril on kaks täiendavat võimsustaset (lisaks tasemele

– Libistage sõrmega üle valikuala (3) mis on võimsam kui tase ), et aktiveerida funktsioon Power Booster Tase 9: jääb aktiivseks 15 minutiks Tase 10: jääb aktiivseks 5 minutiks Pärast seda lülitub uuesti sisse tase 8. Märkus. Booster'i funktsioon kuvatakse valitud ala ekraanil (13) sümboliga ”

Taimer Taimeri aktiveerimine ja seadistamine ventilaatoriga kasutamiseks

• Taimeri seadistamise alustamiseks vajutage (mis tahes tõmbekiiruse korral) nupule (8).

• Valige taimeri loendusaeg. Vajutage valikunuppu , et automaatse väljalülitamise aega pikendada. Vajutage valikunuppu , et automaatse väljalülitamise aega lühendada. Ekraanil (15) kuvatakse ajaloendus. Märkus. Ventilaatori kuva serva ilmub sümbol “ “ (19) Kui taimer on aja nulli lugenud, antakse helisignaal (mis kestab 2 minutit või kuni nupu vajutamiseni ) ja ekraanile (15) ilmub vilkuv sümbol “

Taimeri väljalülitamiseks tehke nii.

• Seadke taimeri väärtuseks , kasutades nuppu . Märkus. Funktsioon jääb aktiivseks, kui vahepeal ei vajutata muid nuppe.

Filtrite küllastumismärguande aktiveerimine Üldiselt on need märguanded inaktiveeritud (nii rasva- kui ka aktiivsöefiltril) Nende aktiveerimiseks toimige järgmiselt. – lülitage väljatõmbeala nupust sisse; – väljalülitatud väljatõmbemootori ja kuumutusaladega seadmel vajutage ja hoidke all valikuala (7): LED “ ” (17) süttib tumedalt põlema ventilaatori ekraanil (14) kuvatakse tähte “G” – rasvafiltri küllastamise märguannet hakatakse töötlema Märkus. Vajutage uuesti valikualale (7), et ekraanil (14) kuvatakse täht “F” ja hakataks töötlema aktiivsöel põhinevat rasvafiltrit Aktiivne – vajutage valikuala (6), LED “ ” (17) hakkab heledalt põlema ja 10 sekundi pärast kustub – see on märguanne AKTIVEERIMISEST.

Filtrite küllastumismärguande INaktiveerimine Korrake eespool kirjeldatud aktiveerimise toimingut – LED “ ” (17) hakkab tumedalt põlema ja 10 sekundi pärast kustub – see on märguanne INAKTIVEERIMISEST.

Filtrite küllastumise näidik Õhupuhasti annab märku, kui filtreid on vaja hooldada. Rasvafilter LED “ ” (17) süttib põlema; ekraanil (14) kuvatakse sümbol “G” (10 sekundist alates sisselülitamisest) Aktiivsöel põhinev lõhnafilter LED „ ” (17) hakkab vilkuma; ekraanil (14) kuvatakse sümbol “F” (10 sekundist alates sisselülitamisest)382 Filtrite küllastuse lähtestamine Pärast filtrite hooldamist (rasva- ja/või aktiivsöefiltri) vajutage pikemalt lvalikuala (7): LED “ ” kustub ja lähtestab näidiku loenduri. Märkus. Mõlema filtri lähtestamiseks korrake toimingut.

Automaatne funktsioneerimine Tootel on õhukvaliteediandur, mis võimaldab valida õhupuhastil lähtudes toiduvalmistamise moodusest kõige sobivama tõmbekiiruse automaatselt. Selle funktsiooni aktiveerimiseks tehke nii. Vajutage lühidalt alla valikuala (7), LED “ ” (18) hakkab põlema, näidates, et õhupuhasti töötab sellel režiimil.

Õhupuhasti automaatne funktsioneerimine koos seadmega SNAP® Et ühendada õhupuhatsi ja SNAP®, lugege SNAP®-i kasutusjuhendit või külastage saiti www.elica.com. Märkus. SNAP® on täiendav õhupuhastusseade, mis suudab õhupuhastiga koostööd teha. Selle funktsiooni aktiveerimiseks tehke nii. Vajutage lühidalt alla valikuala (7), LED “ ” (18) ja LED

” (22) hakkavad põlema, näidates, et õhupuhasti töötab sellel režiimil.

Avatud FLAP-i näidik Ventilatsioonalal on mehaaniline pöörle seade FLAP. Toote aktiveerimiseks tuleb õhupuhasti sisse lülitada ja FLAP avada. Ventilaatoril on andur, mis peatab mootori automaatselt, juhul kui FLAP ventileerimise ajal täielikult suletakse. Ventileerimist jätkatakse ainult siis, kui FLAP uuesti avatakse. – Ventilaatori sisselülitamisel ei hakka mootor tööle, kui FLAP on suletud: LED “OPEN” (23) süttib põlema, iga 5 sekundi järel antakse pikk helisignaal märgutuli (12) vilgub. – Kui sulgeda FLAP siis, kui mootor töötab, jääb mootor seisma: LED “OPEN” (23) süttib põlema, iga 5 sekundi järel antakse pikk helisignaal märgutuli (12) vilgub. Seadet on võimalik kasutada koos sensoriga KIT Window (pole tootega kaasas). Sensori KIT Window korral (ainult juhul, kui kasutatakse VÄLJATÕMBEGA süsteemi) lülitub tõmberežiim välja, kui sensor tuvastab, et samas toas olev aken on kinni.

• KITi elektrilise ühenduse seadmega peab tegema sobiva väljaõppega tehnik.

• KIT peab olema eraldi sertifitseeritud, nii et see vastab komponendile endale kehtivatele ohutusnõuetele ja seadmega kasutamise nõuetele. Paigaldamisel tuleb järgida koduseadmetele kehtivaid määrusi. TÄHELEPANU!

• kaablid, mis ühendavad KITi seadmega, peavad olema osa maandamata kaitseväikepinge süsteemist (SELV).

• Seadme tootja ei vastuta võimalike ebamugavuste, kahjude ega tuleõnnetuste eest, mille on põhjustanud sensori KIT vead ja/või töötõrked ja/või selle ebaõige paigaldus.383

Kasutatav võimsus Toidu valmistamine Kasutamine (viited toetuvad kogemusele ja toiduvalmistamise harjumustele) Maks. võimsusel Boost Kiire soojendamine Parim toidu temperatuuri kiireks tõstmiseks - vee viimiseks keemistemperatuurile või söögi vedelike kiireks soojendamiseks 8-9 Praadimine - keetmine IParim pruunistamiseks, toiduvalmistamise alustamiseks, külmutatud toodete praadimiseks, kiireks keetmiseks

Suurel võimsusel 7-8 Pruunistamine, praadimine, keetmine, grillimine Parim pruunistamiseks, keemistemperatuuril hoidmiseks, grillimiseks (lühiajaliselt 5—10 minutit) 6-7 Pruunistamine, röstimine, hautamine, aeglasel tulel küpsetamine, grillimine Parim praadimiseks, õrnalt keemas hoidmiseks, küpsetamiseks ja grillimiseks (keskmise ajavahemikuga, 10-20 minutit), lisatarvikute soojendamiseks

Keskmisel võimsusel 4-5 Küpsetamine, hautamine, praadimine, grillimine Parim madalal temperatuuril toidu valmistamiseks, kergete mullidega keetmiseks, küpsetamiseks (pikaajaliselt) Pastal kreemjaks minna laskmiseks 3-4 Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks Parim pikaajaliseks toiduvalmistamiseks (riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim), pasta keetmiseks 2-3 Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks Parim pikemaajaliseks küpsetamiseks (mahud alla liitri: riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim)

Madalal võimsusel 1-2 Sulatamine - soojas hoidmine - kreemjaks laskmine Parim või sulatamiseks, šokolaadi sulatamiseks, väiksemõõdulise külmutatud toidu sulatamiseks

Sulatamine - soojas hoidmine - kreemjaks laskmine Parim värskelt valminud väikese koguse toidu soojana hoidmiseks või nõude soojendamiseks või risotto kreemjaks laskmiseks

Toiduained Toidu tüüp Kasutatav võimsus, toiduvalmistamise faas Alguses Võimsus Lõpus Võimsus

keetmistemperatuuril hoidmine 7-8 Keedetud riis Vee soojendamine Booster-9 Pasta valmistamine

keetmistemperatuuril hoidmine 5-6 Risotto Praadimine ja röstimine 7-8 Valmistamine 4-5

Köögiviljad Keedetud Vee soojendamine Booster-9 Keetmine 6-7 Praetud Õli soojendamine

Praadimine 8-9 Kiire praadimine Lisade soojendamine 7-8 Valmistamine 6-7 Hautised Lisade soojendamine 7-8 Valmistamine 3-4 Rasvas praetud Lisade soojendamine 7-8 Rasvas praetud kuldpruun 7-8

Liha Praad Õliga kuldpruuniks muutma (või võimsusel 6) 7-8 Valmistamine 3-4 Grillimine Poti soojendamine 7-8 Mõlemalt küljelt grillimine 7-8 Pruunistamine Õliga pruunistamine (või võimsusel 6) 7-8 Valmistamine 4-5 Hautis Õliga pruunistamine (või võimsusel 6) 7-8 Valmistamine 3-4

Kala Grillimine Poti soojendamine 7-8 Valmistamine 7-8 Hautis Õliga pruunistamine (või võimsusel 6) 7-8 Valmistamine 3-4 Praetud Õli või rasva soojendamine 8-9 Praadimine 7-8

Muna Praetud Panni soojendamine või või rasvaga 6 Valmistamine 6-7 Omlett Panni soojendamine või või rasvaga 6 Valmistamine 5-6 Kõvaks/pehmeks keedetud muna Vee soojendamine Booster-9 Valmistamine 5-6 Pannkoogid Panni soojendamine võiga

Kastmed Tomatipõhine Õliga pruunistamine (või võimsusel

6-7 Valmistamine 3-4 Hakklihakaste Õliga pruunistamine (või võimsusel

6-7 Valmistamine 3-4 Besciamella Põhja ettevalmistamine (või sulatamine jahus) 5-6 Kergelt keema viimine 3-4

Magustoidud, kreemid Kreem Piima keema viimine 4-5 Kergelt keemas hoidmine 4-5 Puding Piima keema viimine 4-5 Kergelt keemas hoidmine 2-3 Riis piimaga Piima soojendamine 5-6 Kergelt keemas hoidmine 2-3385

Kütteplaadi hooldus Tähelepanu! Enne mis tahes puhastus- või hooldustööd kontrollige, kas keedualad on välja lülitatud ja soojusanduri märgutuli välja lülitunud.

Pliidiplaati peab puhastama pärast igat kasutuskorda. Tähtis Ärge kasutage abrasiivseid nuustikuid ega traatkäsnu. Nende kasutamine võib klaasi ajapikku rikkuda. Ärge kasutage keemilisi ärritavaid puhastusvahendeid, nagu ahjuspreid või plekieemaldajad. Laske pärast igat kasutamist pliidil jahtuda ja puhastage see seejärel toidujääkidest ja -plekkidest. Suhkur ja suure suhkrusisaldusega toiduained kahjustavad pliidiplaati – need tuleb eemaldada kohe. Sool, suhkur ja liiv võivad klaasist pinda kriimustada. Kasutage pliidi puhastamiseks pehmet lappi, majapidamispaberit või spetsiaalseid pinna puhastamise tooteid (järgige tootja juhiseid). ÄRGE KASUTAGE AURUPUHASTEID! Tähtis Kui toiduvalmistamise anumast on pliidiplaadile sattunud suurem hulk vedelikku, saab selle eemaldamiseks kasutada seadme alumisel küljel asuvat väljalaskeklappi. Nii saab jäägid korralikult eemaldada ja toote põhjalikult ära puhastada. Joonis 18 Põhjalikumaks puhastamiseks võib alumise vanni küljest ära võtta. Joonis 19 Metallvõre puhastamine: Võret tuleb pesta käsitsi sooja vee ja neutraalse pesuvahendiga, oksüdatsiooni vältimiseks kuivage võre korralikult. Õhupuhasti hooldamine Puhastamine Puhastamiseks tohib kasutada ainult neutraalse vedela puhastusvahendiga niisutatud lappi. PUHASTAMISEKS EI TOHI KASUTADA TÖÖRIISTU VÕI -VAHENDEID. Vältige abrasiivseid aineid sisaldavaid tooteid. ÄRGE KASUTAGE ALKOHOLI. Rasvafilter Eemaldab õhust toiduvalmistamisest tulenevad rasvaosakesed. Filtrit tuleb puhastada kord kuus (või kui filtri küllastumise märguanne teavitab vajadusest puhastada), pestes seda käsitsi ja mittesööbiva pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese pesutsükliga. Metallist rasvafiltri pesemisel nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi. Joonis 15 Aktiivsöefilter – Keraamiline (üksnes filtersüsteemi korral) Eemaldab toiduvalmistamisel tekkivad ebameeldivad lõhnad. Toode on varustatud lõhnafiltritega. Lõhnafiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest. Neid lõhnafiltreid saab termiliselt ennistada, kui hoida neid iga 2– 3 kuu järel 45 minutit 200-kraadises eelsoojendatud ahjus. Õige ennistamine tagab, et filtrid töötavad tõhusalt viis aastat. Tähelepanu! Ärge asetage filtreid ahju põhja, vaid küpsetusplaadiga keskmisele kõrgusele. Joonis 17 – 17a – 17b – 17c386

Nupud lülituvad liiga kõrge temperatuuri tõttu välja. Elektrooniliste osade sisetemperatuur on liiga kõrge.

Oodake enne uuesti kasutama hakkamist, et pliit jahtuks.

Nupu aktiveeritav toiming on püsiv (pidev). Liides lülitub välja 10 sekundi pärast. Vesi, potid, köögitarvikud, kasutajaliidese kohal. Puhastada pind. Kui plaadil on esemeid, siis eemaldage need.

Kõikide muude veateavituste korral (E … U … )

Helistage teenindusse ja teatage veakood.

Enne teenindusse helistamist tehke järgmist.

1. Kontrollige „Rikete diagnostika” jaotisest, kas probleemi on võimalik ise lahendada.

2. Lülitage seade sisse ja välja – see võib probleemi lahendada.
