LIETOŠANAS INSTRUKCIJA PRF0147742A ELICA

• serijos numerį (S/N). Ši pastaroji informacija pateikiama prie prietaiso ir (arba) pakuotės pritvirtintoje savybių plokštelėje. ! Niekada nesikreipkite į neįgaliotus technikus ir visada atsisakykite montuoti neoriginalias atsargines dalis265 LV - Ierīkošanas un izmantošanas instrukcija Cieši sekojiet norādījumiem šajā rokasgrāmatā. Mēs neuzņemamies atbildību par jebkādām problēmām, bojājumiem vai ugunsgrēkiem, kas tiek izraisīti ierīcē, neievērojot šajā rokasgrāmatā norādītās instrukcijas. Ierīce ir paredzēta tikai lietošanai mājas apstākļos ēdiena gatavošanai un gatavošanas laikā radīto dūmu iesūkšanai. Nav atļauts neviens cita veida pielietojums (piem., telpu sildīšanai). Ražotājs neuzņemas atbildību par nepareizu izmantošanu vai vadības ierīču nepareizu iestatīšanu. Ierīces estētika var atšķirties no tās , kas parādīta šīs brošūras zīmējumos, tomēr lietošanas, apkopes un uzstādīšanas instrukcijas paliek tās pašas. Rūpīgi izlasiet instrukcijas: tur ir svarīga informācija par uzstādīšanu, lietošanu un drošību. Neveiciet ierīces elektriskas izmaiņas. Pirms ierīces uzstādīšanas pārbaudiet, vai nav bojātas tās sastāvdaļas. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu. Pirms uzstādīšanas turpināšanas pārbaudiet ierīces integritāti. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu. Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.

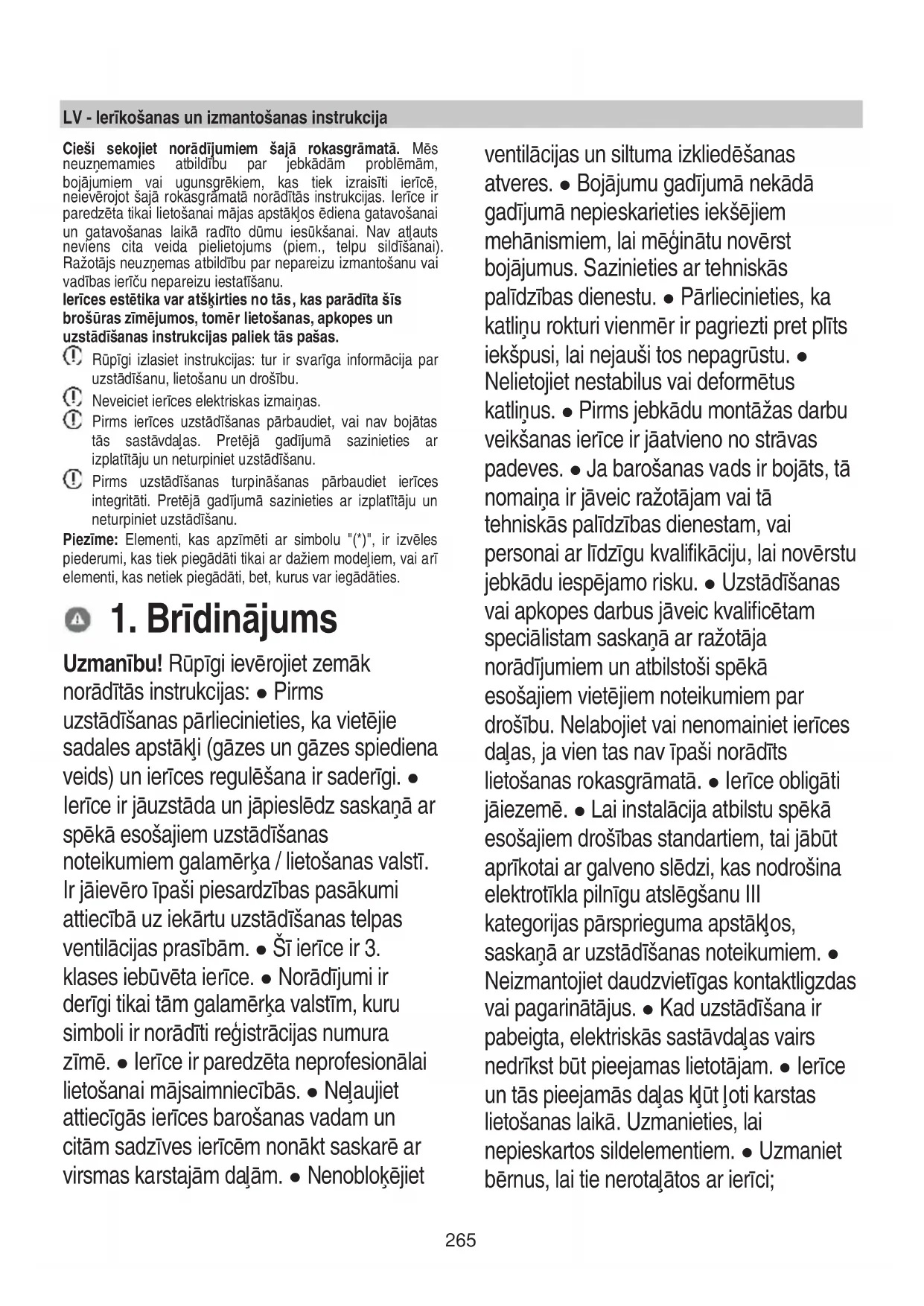

Uzmanību! Rūpīgi ievērojiet zemāk norādītās instrukcijas: ● Pirms uzstādīšanas pārliecinieties, ka vietējie sadales apstākļi (gāzes un gāzes spiediena veids) un ierīces regulēšana ir saderīgi. ● Ierīce ir jāuzstāda un jāpieslēdz saskaņā ar spēkā esošajiem uzstādīšanas noteikumiem galamērķa / lietošanas valstī. Ir jāievēro īpaši piesardzības pasākumi attiecībā uz iekārtu uzstādīšanas telpas ventilācijas prasībām. ● Šī ierīce ir 3. klases iebūvēta ierīce. ● Norādījumi ir derīgi tikai tām galamērķa valstīm, kuru simboli ir norādīti reģistrācijas numura zīmē. ● Ierīce ir paredzēta neprofesionālai lietošanai mājsaimniecībās. ● Neļaujiet attiecīgās ierīces barošanas vadam un citām sadzīves ierīcēm nonākt saskarē ar virsmas karstajām daļām. ● Nenobloķējiet ventilācijas un siltuma izkliedēšanas atveres. ● Bojājumu gadījumā nekādā gadījumā nepieskarieties iekšējiem mehānismiem, lai mēģinātu novērst bojājumus. Sazinieties ar tehniskās palīdzības dienestu. ● Pārliecinieties, ka katliņu rokturi vienmēr ir pagriezti pret plīts iekšpusi, lai nejauši tos nepagrūstu. ● Nelietojiet nestabilus vai deformētus katliņus. ● Pirms jebkādu montāžas darbu veikšanas ierīce ir jāatvieno no strāvas padeves. ● Ja barošanas vads ir bojāts, tā nomaiņa ir jāveic ražotājam vai tā tehniskās palīdzības dienestam, vai personai ar līdzīgu kvalifikāciju, lai novērstu jebkādu iespējamo risku. ● Uzstādīšanas vai apkopes darbus jāveic kvalificētam speciālistam saskaņā ar ražotāja norādījumiem un atbilstoši spēkā esošajiem vietējiem noteikumiem par drošību. Nelabojiet vai nenomainiet ierīces daļas, ja vien tas nav īpaši norādīts lietošanas rokasgrāmatā. ● Ierīce obligāti jāiezemē. ● Lai instalācija atbilstu spēkā esošajiem drošības standartiem, tai jābūt aprīkotai ar galveno slēdzi, kas nodrošina elektrotīkla pilnīgu atslēgšanu III kategorijas pārsprieguma apstākļos, saskaņā ar uzstādīšanas noteikumiem. ● Neizmantojiet daudzvietīgas kontaktligzdas vai pagarinātājus. ● Kad uzstādīšana ir pabeigta, elektriskās sastāvdaļas vairs nedrīkst būt pieejamas lietotājam. ● Ierīce un tās pieejamās daļas kļūt ļoti karstas lietošanas laikā. Uzmanieties, lai nepieskartos sildelementiem. ● Uzmaniet bērnus, lai tie nerotaļātos ar ierīci;266 aizsargājiet bērnus un uzraugiet tos, jo pieejamās daļas lietošanas laikā var sakarst. ● Lietošanas laikā un pēc lietošanas nepieskarieties ierīces sildelementiem. ● Izvairieties no saskares ar drānu vai citu degošu materiālu, iekams ierīces visas daļas nav pietiekami atdzisušas. ● Neuzglabājiet uzliesmojošu materiālu uz ierīces vai tās tuvumā. ● Sakarsēti tauki un eļļas viegli aizdegas. Pievērsiet īpašu uzmanību ēdieniem, kas bagāti ar taukiem un eļļu. ● Ja virsma ir saplaisājusi, izslēdziet ierīci, lai izvairītos no elektriskās strāvas trieciena. ● Ierīce nav paredzēta darbināšanai ar ārējo taimeri vai atsevišķu tālvadības sistēmu. ● Gatavošanas process ir jāuzrauga. ● NEKAD nedzēsiet liesmas ar ūdeni. Tā vietā izslēdziet ierīci un noslāpējiet liesmu, piemēram, ar vāku vai ugunsdrošības segu. Ugunsbīstamība: nenovietojiet priekšmetus uz gatavošanas virsmas. ● Neizmantojiet tvaika tīrītājus. ● Pirms modeļa pieslēgšanas elektrotīklam: pārbaudiet datu plāksnīti (piestiprināta ierīces apakšējā daļā), lai pārliecinātos, vai spriegums un jauda atbilst tīklam un, vai kontaktligzda ir piemērota. Ja rodas šaubas, sazinieties ar kvalificētu elektriķi. Svarīgi: ● Pēc lietošanas izslēdziet gatavošanas virsmu ar galveno vadības ierīci. ● Lai izvairītos no šķidruma noplūdēm, samaziniet karstuma padevi.

Neatstājiet sildelementus ieslēgtus ar tukšiem katliem un pannām vai bez katliem. ● Kad gatavošana ir pabeigta, izslēdziet attiecīgo zonu. ● Nekad neatstājiet tukšus katlus uz darbībā esošajām sildīšanas elementiem.

Neizmantojiet traukus, kas izvirzās ārpus virsmas malām. ● UZMANĪBU! Stikla virsmas bojājuma gadījumā: ● 1) nekavējoties izslēdziet visus degļus, atslēdziet ierīci no strāvas padeves. ● 2) nepieskarieties ierīces virsmām. ● 3) neizmantojiet ierīci. ● UZMANĪBU! Gāzes virsmas lietošana rada siltuma, mitruma un sadegšanas produktus telpā, kur tā ir uzstādīta. Pārliecinieties, vai telpa ir labi vēdināta, jo īpaši, kad ierīce tiek lietota. Atveriet ventilācijas atveres vai uzstādiet mehānisku ventilācijas ierīci. ● Ilgstošai un intensīvai ierīces lietošanai var būt nepieciešama papildu ventilācija (piemēram, loga atvēršana) vai efektīvāka ventilācija (piemēram, palielinot mehāniskās ventilācijas līmeni, ja tāds ir).

UZMANĪBU! Ierīce ir paredzēta tikai lietošanai mājas apstākļos ēdiena gatavošanai. Nav atļauts neviens cita veida pielietojums (piem., telpu sildīšanai).

Nekad nekarsējiet skārda bundžu vai burku, kas satur pārtikas produktus, iepriekš to neatverot: tā var uzsprāgt!

Katli jānovieto tieši uz plīts virsmas, un tiem jābūt centrētiem. Nekādā gadījumā neievietojiet neko starp katlu un plīts virsmu. ● Ierīces lietošana telpā, kurā tā ir uzstādīta, rada siltumu un mitrumu. Pārliecinieties, vai virtuve ir pietiekami vēdināta; turiet ventilācijas atveres atvērtas atbilstoši spēkā esošajiem noteikumiem.

Ilgstošai ierīces lietošanai var būt nepieciešama papildu ventilācija, piemēram, loga atvēršana. ● Ja deglis nav izgaismojies pēc 15 sekundēm, atveriet istabas durvis un pagaidiet vismaz vienu minūti, pirms mēģināt vēlreiz. ● Uz267 virsmām bez drošības, ja degļa liesmas nodziest, aizveriet atbilstošo krānu un nemēģiniet to vēlreiz ieslēgt ātrāk par minūti. ● Pēc gatavošanas beigām ir ieteicams aizvērt arī padeves galveno un/vai balona krānu. ● Pirms jebkurām tīrīšanas vai tehniskās apkopes darbībām, atslēdziet produktu no tīkla, izņemot kontaktdakšu vai izslēdzot dzīvesvietas galveno slēdzi. ● Veicot visas uzstādīšanas un tehniskās apkopes darbības, lietojiet darba cimdus. ● Šo iekārtu drīkst izmantot bērni, kas sasnieguši vismaz 8 gadu vecumu, un personas ar ierobežotām fiziskām, maņu vai garīgām spējām vai arī bez pieredzes vai nepieciešamajām zināšanām, ja vien tās tiek uzraudzītas, vai pēc tam, kad tās ir saņēmušas norādījumus par ierīces drošu izmantošanu un izpratušas ar to saistītos riskus. ● Bērni ir jāuzrauga, lai tie nespēlētos ar iekārtu.

Tīrīšanu un tehnisko apkopi nevar veikt bērni bez uzraudzības. ● Bērni, kas jaunāki par 8 gadiem, jāsargā no ierīces. ● Bērni nedrīkst spēlēties ar ierīci. ● Telpā ir jābūt pietiekamai ventilācijai, kad virtuves tvaiku nosūcējs tiek vienlaicīgi lietots ar citām gāzu vai citu degvielu dedzināšanas iekārtām. ● Tvaiku nosūcējs ir bieži jātīra gan no iekšienes, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), tomēr rūpīgi ievērojiet to, kas ir norādīts tehniskās apkopes norādījumos. ● Tvaiku nosūcēja tīrīšanas un nomaiņas, kā arī filtru tīrīšanas noteikumu neievērošana izraisa ugunsgrēka risku. ● Ir stingri aizliegts gatavot ēdienu uz atklātas liesmas.

Atklātas liesmas izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēkus, tādēļ no tās ir jāizvairās visos gadījumos.

Cepšana ir jāveic uzraudzībā, lai izvairītos no tā, ka eļļa pārkarst un aizdegas.

UZMANĪBU! Kad plīts ir darbībā, tvaiku nosūcēja pieejamās daļas var sakarst.

Uzmanību! Nepieslēdziet iekārtu pie elektrotīkla, kamēr uzstādīšana nav pilnībā pabeigta. ● Attiecībā uz tehniskajiem un drošības pasākumiem, kas ir jāpiemēro dūmgāžu izvadei, stingri ievērojiet to, kas ir paredzēts vietējo likumdevēju noteikumos. ● Iesūktais gaiss nav jānovirza cauruļvadā, kas tiek lietots tādu dūmgāžu izvadei, kas ir radītas ar gāzu vai citu degvielu dedzināšanas iekārtām. ● Nekad nelietojiet tvaiku nosūcēju bez pareizi uzstādīta režģa! ● Lietojiet tikai tās stiprinājuma skrūves, kas tiek piegādātas komplektācijā ar produktu tā uzstādīšanai, ja tās nav komplektācijā, iegādājieties pareiza veida skrūves. Lietojiet pareizu skrūvju garumu, kas ir norādītas Uzstādīšanas rokasgrāmatā. ● Kad virtuves tvaiku nosūcējs un ierīces, kas tiek darbinātas ar enerģiju, kas nav elektrība, darbojas vienlaicīgi, negatīvajam spiedienam telpā nav jābūt lielākam par 4 Pa (4 × 10-5 bar). Šī ierīce ir marķēta saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un ele ktronisko iekārtu atkritumiem (EEIA). Pārliecinieties, vai šis produkts tiek apglabāts pareizi; tas palīdzēs novērst iespējamās negatīvās sekas, kas var tikt atstātas uz vidi un veselību. Simbols uz izstrādājuma vai pavaddokumentiem norāda, ka šo izstrādājumu nedrīkst uzskatīt par sadzīves atkritumu, bet tas jānodod piemērotā savākšanas punktā elektrisko un elektronisko iekārtu pārstrādei. Atbrīvoties no izstrādājuma saskaņā ar vietējiem noteikumiem par atkritumu apglabāšanu. Lai iegūtu plašāku informāciju par šī izstrādājuma apstrādi, reģenerāciju un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, sadzīves atkritumu savākšanas pakalpojumu dienestu vai veikalu, kur produkts tika iegādāts.268 Iekārta ir izstrādāta, pārbaudīta un īstenota saskaņā ar šādiem standartiem:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Padomi pareizai lietošanai, lai samazinātu ietekmi uz apkārtējo vidi: Sākot gatavot, ieslēdziet ierīci ar minimālo ātrumu, atstājot to ieslēgtu dažas minūtes pat pēc gatavošanas beigām. Palieliniet ātrumu tikai lielā dūmu un tvaiku daudzumā, lietojot palielināšanas funkciju tikai ārkārtas gadījumos. Lai uzturētu smaku samazināšanas sistēmu efektīvu, nomainiet, kad nepieciešams, ogles filtru/-us. Lai uzturētu tauku filtru efektīvu, nepieciešamības gadījumā iztīriet to. Lai optimizētu efektivitāti un samazinātu troksni, lietojiet maksimālo šajā rokasgrāmatā norādīto cauruļvadu sistēmas diametru.

2.2 Enerģijas taupīšana

N.B.= ir ieteicams izmantot degļiem piemērotu diametru pannas, izvairoties no tā, ka liesma ar maksimālu padevi iznāk no to apakšas Lai iegūtu vislabākos rezultātus, mēs iesakām: - Izmantojiet katlus un pannas ar apakšējo diametru, kas piemērots degļu izmēram. Lai redzētu katram deglim piemērotas pannas diametru, skatiet šīs rokasgrāmatas ilustrēto daļu. - Izmantojiet tikai katlus un pannas ar plakanu dibenu. - Ja iespējams, gatavošanas laikā uzlieciet katliem vākus - Dārzeņus, kartupeļus, u.c. vāriet nelielā ūdens daudzumā, lai saīsinātu gatavošanas laiku. - Izmantojot spiediena katlu, vēl vairāk tiek samazināts enerģijas patēriņš un gatavošanas laiks - Novietojiet katlu gatavošanas zonas centrā, kas apzīmēts uz plīts virsmas. - Lai samazināt u enerģijas patēriņu, ir ieteicams pielāgot degļus tādam līmenim, kas ir piemērots gatavošanai. Lai nodrošinātu maksimālu tvaiku nosūkšanu, novietojiet kausu starp vāku un katlu, jo īpaši augstiem katliņiem.

Aspiratora lietošana iesūkšanas sistēma var tikt lietota iesūkšanas versijā ar izvadi uz āru vai filtrējošā versijā ar iekšējo recirkulāciju. Iesūkšanas versija

Tvaiki uz ārpusi tiek izvadīti ar caurulēm (jāiegādājas atsevišķi), kas tiek piestiprinātas pie komplektācijas savienojuma atloka. Izplūdes caurules diametram ir jābūt vienādam ar savienojuma gredzena diametru: - taisnstūra izvades gadījumā 222 x 89 mm - apaļas izvades gadījumā Ø 150 mm (*) Papildu informāciju skatiet iesūkšanas versijas piederumu lapā, kas atrodas šīs rokasgrāmatas ilustrētajā daļā. 7c att. Pieslēdziet produkta caurules un izplūdes atveres pie sienas atveres ar diametru, kas ir vienāds ar gaisa izplūdes diametru (savienojuma atloks). Mazāka diametra cauruļu un izplūdes atveru lietošana izraisīs iesūkšanas veiktspējas samazināšanos un krasu trokšņa līmeņa palielināšanos. Tādēļ mēs par to neuzņemamies atbildību. Izmantojiet pēc iespējas īsāku cauruļvadu. Lietojiet cauruļvadu ar pēc iespējas mazāku izliekumu skaitu (maksimālais izliekuma leņķis: 90°). Izvairieties no krasām cauruļvada diametra izmaiņām. Filtrējošā versija

Iesūktais gaiss tiks filtrēts caur atbilstošiem tauku filtriem un smaku novēršanas filtriem, pirms tas tiks ievadīts atpakaļ telpā. Produkts tiek piegādāts ar visu nepieciešamo standarta uzstādīšanai ar gaisa izvadi mēbeles cokola priekšējā daļā. Produkts ir aprīkots ar četriem filtru akumulatoriem, kas notur smakas, pateicoties aktīvajām oglēm. Aktīvās ogles ir integrētas neaustā auduma matricā, kas padara tās viegli un pilnībā pieejamus piemaisījumiem, tādējādi radot augstu absorbcijas virsmu. Papildu informāciju skatiet filtrējošās versijas piederumu lapā, kas atrodas šīs rokasgrāmatas ilustrētajā daļā. Attēls 13b Skatiet mājas lapas www.elica.com un www.shop.elica.com , lai pārbaudītu pieejamo komplektu pilnu klāstu, lai varētu veikt dažādas uzstādīšanas gan ar filtrēšanu, gan ar iesūkšanu.

Elektrisko, mehānisko un gāzes pieslēgumu jāveic specializētam personālam. Mājsaimniecības ierīce ir paredzēta ievietošanai darba virsmā, kuras biezums ir 2-6 cm TOP uzstādīšanas gadījumā; 2,5-6 cm FLUSH uzstādīšanas gadījumā. Minimālajam attālumam starp plīti un sienu jābūt vismaz 5 cm no aizmugures, vismaz 40 cm no sānu sienām un vismaz 50 cm no augšējiem skapīšiem.269 Šis produkts ir 3. klases iebūvēta ierīce. Att. 1a /1b

3.1 Elektriskā pieslēgšana

Att. 3 -Uzstādīšana jāveic kvalificētam personālam, kas iepazinies ar piemērojamajiem uzstādīšanas un drošības standartiem. ● Ražotājs neuzņemas nekādu atbildību par personām, dzīvniekiem vai lietām gadījumā, ja netiek ievērotas šīs rokasgrāmatas vadlīnijas. ● Strāvas vadam jābūt pietiekami garam, lai varētu plīts virsmu varētu izņemt no darba virsmas ● Pārliecinieties, vai spriegums datu plāksnītē, kas piestiprināta ierīces apakšējā daļā, atbilst spriegumam telpā, kurā tā tiks uzstādīta. ● Neizmantot pagarinātājus. ● Sazemējums ir obligāts saskaņā ar likumu ● Sazemējuma elektriskajam kabelim jābūt 2 cm garākam par pārējiem kabeļiem. ● Nevienā no kabeļa punktiem temperatūra nedrīkst pārsniegt 50°C apkārtējās vides temperatūru. ● Ierīce ir paredzēta pastāvīgai pieslēgšanai elektrotīklam, tāpēc pieslēgums fiksētam tīklam jāveic, izmantojot galveno standarta slēdzi, kas nodrošina pilnīgu tīkla atslēgšanu III kategorijas pārsprieguma apstākļos un ir viegli pieejams pēc ierīces uzstādīšanas. ● Uzmanību! Pirms ķēdes atkārtotas pieslēgšanas un tā pareizas darbības pārbaudīšanas, vienmēr pārbaudiet, vai tīkla vads ir pareizi uzstādīts. ● Uzmanību! Starpsavienojuma kabelis jānomaina pilnvarotam tehniskās palīdzības dienestam vai personai ar līdzīgu kvalifikāciju.

3.2 Gāzes pieslēgums

● Uzstādīšana jāveic kvalificētam personālam, kas iepazinies ar piemērojamajiem uzstādīšanas un drošības standartiem. ● Pievienojiet iekārtu gāzes balonam vai iekārtai saskaņā ar spēkā esošo standartu noteikumiem, iepriekš pārliecinoties, ka iekārta ir uzstādīta atbilstoši pieejamam gāzes veidam. ● Pretējā gadījumā skatiet: “Pielāgošana cita veida gāzei”. ● Pārliecinieties arī, ka padeves spiediens atbilst tabulā norādītajām vērtībām: “Lietotāju raksturlielumi”. ● Stingrs/daļēji stingrs metāla savienojums ● Īstenojiet savienojumu ar metāla savienojumiem un caurulēm (arī šļūtenēm), lai neradītu svārstības ierīces iekšējām daļām. ● Šļūteņu uzstādīšana jāveic tā, lai to garums maksimālā pagarinājuma apstākļos nepārsniegtu 2 metrus. ● Izmantojiet tikai šļūtenes, kas atbilst spēkā esošajiem valsts standartiem. ● N.B. - Kad uzstādīšana ir pabeigta, pārbaudiet perfektu visas savienojuma sistēmas blīvējumu ar ziepju šķīdumu. Nekad nelietojiet liesmu šīs pārbaudes veikšanai. ● Pielāgošana cita veida gāzei ● Lai pielāgotu ierīci cita veida gāzei, kas nav tā, kurai tā ir paredzēta (norādīts uz etiķetes, kas piestiprināta pie plīts apakšējās daļas vai iepakojuma), degļa sprauslas ir jānomaina, veicot šādas darbības: ● 1 - noņemiet augšējos režģus un noņemiet degļus no to stiprinājuma ● 2 – atskrūvējiet270 sprauslas, izmantojot 7 mm caurules savienotāju, un nomainiet tās ar tām, kas piemērotas jaunajam gāzes veidam (skat. tabulu “Gāzes degļu raksturlielumi“) ● 3 - atkārtoti samontējiet daļas, īstenojot minētās darbības apgrieztā secībā ● Uzmanību! Pēc darbību pabeigšanas nomainiet veco kalibrēšanas etiķeti ar izmantotai gāzei atbilstošu etiķeti.A0. att. ● Minimālo vērtību regulēšana ● Lai veiktu minimālo vērtību regulēšanu: ● 1 – pagrieziet krānu uz minimālo stāvokli ● 2 - noņemiet kloķi un pagrieziet regulēšanas skrūves, kas atrodas krāna stieņa iekšpusē vai sānos, ar piemērotu skrūvgriezi, līdz tiek iegūta neliela nepārtraukta liesma A1. att. ● 3 – pārbaudiet, ka strauji griežot kloķi no maksimālā stāvokļa uz minimālo, degļi neizslēdzas ● 4 - drošības ierīces (termopāra) atteices gadījumā ar degļiem uz minimumu palieliniet minimālo padeves ātrumu, noregulējot regulēšanas skrūvi. ●

5 - kad ir veikta regulēšana, uzlieciet

atpakaļ blīves pie apvada, piemē☼rojot blīvējošo vasku vai līdzvērtīgu materiālu ● Šķidrajām gāzēm (piemēram, sašķidrinātajai naftas gāzei) regulēšanas skrūvei jābūt pilnībā ieskrūvētai. ● Uzmanību! Pēc darbību pabeigšanas nomainiet veco kalibrēšanas etiķeti ar izmantotai gāzei atbilstošu etiķeti. ● Uzmanību! Ja izmantotās gāzes spiediens ir atšķirīgs (vai mainīgs) no paredzētās gāzes spiediena, ir nepieciešams uzstādīt atbilstošu spiediena regulatoru ieplūdes caurulē saskaņā ar spēkā esošajiem valsts standartiem. ● Degšanai nepieciešamais gaisa daudzums nedrīkst būt mazāks par 2,0 m3 / h katram uzstādītās jaudas kW. Skatiet degļa jaudas tabulu.

Pirms sākt uzstādīšanu:

• Pēc izstrādājuma izsaiņošanas pārbaudiet, vai transportēšanas laikā tas nav bojāts, un problēmu gadījumā, pirms turpināt instalēšanu, sazinieties ar izplatītāju vai klientu apkalpošanas centru.

• Pārbaudiet, vai iegādātā izstrādājuma izmēri atbilst uzstādīšanas vietai.

• Pārbaudiet, vai iepakojumā nav (transporta iemeslu dēļ) komplektācijas materiālu (piemēram, aploksnes ar skrūvēm, garantijas, u.c.), kas jāizņem un jāuzglabā.

• Arī pārbaudiet, vai uzstādīšanas platības tuvumā ir pieejamas elektrības kontaktligzdas Iebūvējamo mēbeļu izkārtojums: - Produkts nevar tikt uzstādīts virs dzesēšanas ierīcēm, trauku mazgājamām mašīnām, sildītājiem, krāsnīm, mazgātājiem un žāvētājiem. - Visu veidu mēbeles griešanas darbus veiciet pirms plīts virsmas ievietošanas un tad rūpīgi novāciet šķembas vai zāģu skaidu atkritumus. SVARĪGI: izmantojiet vienkomponentu blīvējuma līmi (S), kurai ir temperatūras izturība līdz 250°; pirms uzstādīšanas līmējamās virsmas ir rūpīgi jānotīra, noņemot vielas, kas var ietekmēt to saķeri (piemēram, atbrīvošanas līdzekļi, konservanti, smērvielas, eļļas, pulveri, vecu līmju atlikumi, utt.); līme ir vienmērīgi jāuzklāj pa visu rāmja perimetru; pēc līmēšanas ļaujiet līmei nožūt apmēram 24 stundas. Att. 1b Uzmanību! Ja skrūves un stiprinājumi netiek uzstādīti saskaņā ar šiem norādījumiem, var tikt izraisīti elektriskās strāvas iedarbības apdraudējumi. Piezīme: pareizai produkta uzstādīšanai ir ieteicams aptīt caurules ar līmvielu, kurai ir šādi raksturlielumi: - elastīga mīksta PVC plēve ar akrila bāzes līmi - atbilst standartam DIN EN 60454 - pašdzēsošs - lieliska izturība pret novecošanu - izturība pret temperatūras izmaiņām - lietojams zemās temperatūrās271

1- Daļēji ātrs deglis

4- Daļēji ātrs deglis

5- Iesūkšanas zona / Noņemams režģis

a . Gāzes degļaieslēgšana/izslēgšana b . Gāzes degļa Dual ieslēgšana/izslēgšana c . Aspiratora ieslēgšana/izslēgšana272

3.2 Plīts virsmas lietošana

PLĪTS VIRSMAS IZMANTOŠANA

Degļu (1-3-4) aizdedze notiek, nospiežot atbilstošo pogu un griežot kloķi pretēji pulksteņrādītāja virzienam, līdz rādītājs sakrīt ar maksimālo pozīciju Elektriskā izlāde starp aizdedzes sveci un degli izraisa degļa aizdegšanos. Kad aizdedze ir notikusi, nekavējoties atlaidiet kloķi, kas regulē liesmu. Deglis tiek aizdedzināts, turot kloķi 3/5 sekundes pilnībā nospiestu maksimālajā stāvoklī. Atlaižot kloķi, pārliecinieties, vai deglis turpina degt. NB = strāvas padeves pārtraukuma gadījumā aizdegšanos var veikt, pagriežot kloķi tajā pašā veidā un pietuvinot sērkociņa liesmu pie degļa augšējās daļas esošajiem caurumiem. Dubultais deglis (2) tiek aizdedzināts tādā pašā veidā, nospiežot un pagriežot pogu pretēji pulksteņrādītāja virzienam. Šajā gadīju mā katra pozīcija atbilst citai degļu darbībai, kā norādīts tālāk: 1 klikšķi: F1 liela liesma - F2 liela liesma. 2 klikšķi: F1 liela liesma - F2 maza liesma. 3 klikšķi: F1 liela liesma - F2 izslēgts. 4 klikšķi: F1 maza liesma - F2 izslēgts.

NB = aspiratora kloķis ir aprīkots ar apgaismotu rotējošu disku; atkarībā no veicamās funkcijas, kloķi var pagriezt vai nospiest.

• Lai izvēlētos pieejamos nosūkšanas ātrumus: Pagrieziet kloķi (3) pulksteņrādītāja kustības virzienā, lai ieslēgtu un palielinātu nosūkšanas ātrumu, un pretēji pulksteņrādītāja kustības virzienam, lai samazinātu to un izslēgtu tvaiku nosūcēju. Loks (L) iedegas, lai norādītu izvēlēto nosūkšanas ātrumu:

• L1 ieslēgts ātrums 1

• L1+L2 ieslēgti ātrums 2 .•L1+L2+L3 ieslēgti ātrums 3

• L1+L2+L3+L4-lēni mirgo ātrums 4 (Boost 1): ilgums 30 minūtes, pēc tam tvaiku nosūcēj s automātiski ieslēdzas ātrumā 3

• L1+L2+L3+L4-ātri mirgo ātrums 5 (Boost 2): ilgums 7 minūtes, pēc tam tvaiku nosūcējs automātiski ieslēdzas ātrumā 3

• L izslēgts: Nosūkšanas dzinējs ir izslēgts

• Taimeris Aspirators ir aprīkots ar taimera funkciju, kas ir atlikta automātiskā izslēgšanās. NB = taimeris nav paredzēts ātrumam Boost 1 un Boost 2, kuri jau ir atlikti Lai iespējotu taimeri, nospiediet kloķi (3-T) uz 2 sekundēm; - ja lietojat ātrumu 1: tvaiku nosūcējs automātiski izslēgsies pēc 15 minūtēm (L1 mirgo) - ja lietojat ātrumu 2: tvaiku nosūcēj s automātiski izslēgsies pēc 10 minūtēm (L1 deg - L2 mirgo)273 - ja lietojat ātrumu 3: tvaiku nosūcējs automātiski izslēgsies pēc 5 minūtēm (L1+L2 deg - L3 mirgo)

• Filtru piesātinājuma kontroles ierīce Tvaika nosūcējs ir aprīkots ar ierīci, kas norāda, kad ir jāveic filtru tehniskā apkope Lai aktivizētu filtra piesātinājuma kontroles ierīci, rīkojieties šādi:

1 - Izslēdziet tvaiku nosūcēju.

2 - Nospiediet kloķi (3-T) uz 5 sekundēm;

logs (L) pilnībā iedegas mirgojot, lai norādītu, ka ir veikta piekļuve filtru atiestatīšanas izvēlnei NB = tauku filtra piesātinājuma kontroles ierīce par asti jau ir iespējota; aktīvo ogļu filtra piesātinājuma kontroles ierīce parasti ir atspējota 3a -Tauku fitlrs Pagrieziet kloķi (3) pulksteņrādītāja kustības virzienā, L2+L3 deg ar pastāvīgu gaismu Nospiediet kloķi: L2 +L3 sāk mirgot, tauku filtra piesātinājuma kontroles ierīce ir atspējota Nospiediet kloķi: L2 +L3 sāk degt, tauku filtra piesātinājuma kontroles ierīce ir iespējota 3b -Aktīvo ogļu filtrs Pagrieziet kloķi (3) pretēji pulksteņrādītāj a kustības virzienam, L1+L4 deg ar mirgojošu gaismu Nospiediet kloķi: L1 +L4 sāk degt, ogļu filtra piesātinājuma kontroles ierīce ir iespējota Nospiediet kloķi: L1 +L4 sāk mirgot, ogļu filtra piesātinājuma kontroles ierīce ir atspējota

4 - No jauna nospiediet kloķi (3-T) uz 5 sekundēm; loks (L)

mirgo, pēc tam izslēdzas, lai norāditu, ka ir notikusi iziešana no filtru iestatīšanas izvēlnes NB = pēc 1 minūtes notiek automātiska izieša no izvēlnes Tauku filtra piesātinājuma ziņojums L2 + L3 mirgo, kad ir jāveic tauku filtra tehniskā apkope Aktīvo ogļu filtra piesātinājuma ziņojums L1 + L4 mirgo, kad ir jāveic aktīvo ogļu filtra tehniskā apkope Filtru piesātinājuma ziņojuma atiestatīšana Pēc filtru tehniskās apkopes nospiediet kloķi (3-T) uz 4 sekundēm: gaismas diodes L izslēdzas, apstiprinot notikušu atiestatīšanu. Piezīme: ja tiek saņemts vienlaicīgs ziņojums (tauku filtra un aktīvo ogļu filtra piesātinājums), ir nepieciešams veikt atiestatīšanas darbību divas reizes.274 Jaudas tabula

Attēls 19 Piezīme: derīgās konfigurācijas ir tās, kas attiecas uz komplektācijā iekļautajām sprauslām (kas mainās atkarībā no produkta).275

5. Tehniskā apkalpošana

Plīts virsmas tehniskā apkope Uzmanību! Pirms tīrīšanas vai apkopes darbu veikšanas pārliecinieties, vai gatavošanas zonas ir izslēgtas un aukstas.

Plīts virsma jātīra pēc katras lietošanas reizes. Svarīgi: Neizmantojiet abrazīvus sūkļus, tīrīšanas spilventiņus. To lietošana ar laiku var sabojāt stiklu. Neizmantojiet ķīmiskos kairinātājus, piemēram, cepeškrāsns vai traipu noņemšanas aerosolus. Pēc katras lietošanas reizes ļaut atdzist plīts virsmai un to tīrīt, lai noņemtu piekaltušas pārtikas atliekas un traipus. Cukurs vai pārtika ar paaugstinātu cukura saturu bojā plīts virsmu, un tas jānoņem nekavējoties. Sāls, cukurs un smiltis var saskrāpēt stikla virsmu. Izmantojiet mīkstu lupatiņu, papīra dvieļus vai speciālu plīts virsmas tīrīšanas produktu (ievēro jiet ražotāja norādījumus). NEKAD NELIETOT STRŪKLU TVAIKA TĪRĪTĀJUS!!! Lai ierīce kalpotu ilgāk , ir svarīgi periodiski veikt rūpīgu vispārēju tīrīšanu, paturot prātā šādus norādījumus:

• stikla, tērauda un / vai emaljas daļas ir jātīra ar piemērotiem (tirdzniecībā pieejamiem) neabrazīviem vai nekodīgiem produktiem. Izvairieties no produktiem uz hlora bāzes (balinātājs utt.)

• izvairieties no skābju vai sārmu vielu (etiķa, sāls, citrona sulas u.c.) atstāšanas uz darba virsmas liesmas izkliedētājs un vāki (degļa kustīgās daļas) bieži ir jāno mazgā ar verdošu ūdeni un mazgāšanas līdzekli, cenšoties noņemt jebkādus piedegumus, izžāvējot un pārbaudot, vai neviena no liesmas izkliedētāja atverēm nav daļēji aizsērējusi. Pēc tīrīšanas pareizi nomainiet režģus un degļus.

a. DROŠĪBAS IERĪCE b. GĀZES DEGĻU aizdedzes svece N.B.- Krānu eļļošana ir jāveic kvalificētam personālam, pie kura ir jāvēršas, ja tiek konstatēti darbības traucējumi. Regulāri pārbaudiet gāzes padeves šļūtenes vispārējo stāvokli. Noplūdes gadījumā lūdziet tūlītēju kvalificēta personāla iejaukšanos to nomaiņai. Svarīgi: Ja ir notikušas nejaušas noplūdes un no katliem ir pārlikuši šķidrumi, ir iespējams ieslēgt izplūdes vārstu, kas atrodas produkta apakšējā daļā, lai novērstu jebkurus pārpalikumus

n lai varētu veikt tīrīšanu ar maksimālo higiēnas drošību. Attēls 16 Lai veiktu pilnīgāku un rūpīgāku tīrīšanu, ir iespējams pilnībā izņemt apakšējo vanniņu. Attēls 18 Metāla režģa tīrīšana: Grils jāmazgā ar rokām karstā ūdenī un neitrālu mazgāšanas līdzekli un uzmanīgi jānosusina, lai izvairītos no oksidēšanās parādībām.

Aspiratora tehniskā apkope Tīrīšana Tīrīšanas veikšanai lietojiet TIKAI ar neitrālu šķidro mazgāšanas līdzekli samitrinātu drānu. TĪRĪŠANAI NELIETOJIET RĪKUS VAI DARBARĪKUS! Izvairieties no abrazīvu produktu lietošanas. NELIETOJIET SPIRTU! Tauku filtrs Notur gatavošanas laikā radītās tauku daļiņas. Tas ir jātīra vienu reizi mēnesī (vai, kad filtru piesātinājuma norādīšanas sistēma norādīs šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, ar roku vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Mazgājot trauku mazgājamā mašīnā tauku filtrs var zaudēt krāsu, bet tā filtrēšanas raksturlielumi paliek nemainīgi. Attēls 15b Aktīvās Ogles Filtrs - Gofrēta

(Tikai filtrējošai versijai) Filtri saglabā smaržu, pateicoties aktivētajai oglei. Aktīvās ogles ir integrētas neaustā auduma matricā, kas padara tās viegli un pilnībā pieejamus piemaisījumiem, tādējādi radot augstu absorbcijas virsmu. Piesātinājums aktīvo ogļu keramikas filtros tiek konstatēts pēc vairāk vai mazāk ilgstošas lietošanas atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Šie smaku filtri nevar tikt reģenerēti, un tie ir jānomaina, tiklīdz ieslēdzas ziņošanas signāllampiņa. Attēls 17 – 17a – 17b – 17c276

5.2 Problēmu novēršana

Var gadīties, ka virsma nedarbojas vai darbojas slikti. Pirms izsaukt palīdzības dienestu, aplūkosim iespējamās rīcības darbības. Vispirms pārbaudiet, vai gāzes un elektrības padeves tīklos nav pārtraukumu, un jo īpaši, vai gāzes krāni pirms plīts virsmas ir atvērti. Deglis neiedegas vai liesma nav vienmērīga Pārbaudiet, vai:

• Degļa izplūdes atveres nav nobloķētas.

• Visas kustīgās daļas, kas veido degli, ir pareizi uzstādītas.

• Virsmas tuvumā ir gaisa plūsmas. Liesma neturpina degt Pārbaudiet, vai:

• Pilnībā nav nospiests kloķis.

• Neesat līdz galam nospiedis kloķi tik ilgu laiku, lai iespējotu drošības ierīci.

• Nav nosprostotas gāze s izplūdes atveres atbilstoši drošības ierīcei. Deglis minimālajā stāvoklī neturpina degt Pārbaudiet, vai:

• Gāzes izplūdes atveres nav nosprostotas.

• Virsmas tuvumā ir gaisa plūsmas.

• Minimālo lielumu regulēšana nav pareiza. Trauki nav stabili Pārbaudiet, vai:

• trauka pamatne ir pilnīgi lēzena.

• trauks atrodas centrāli uz degļa vai elektriskās plaksnes.

• režģi nav apvērsti. Ja pēc visām pārbaudēm virsma nedarbojas un ja konstatētie traucējumi pastāv, izsauciet tehniskās palīdzības dienestu. Paziņojiet:
