Zīmols	Elica
Modelis	PRF0167054
Produkta veids	Indukcijas plīts ar iebūvētu tvaika nosūcēju
Uzstādīšanas veids	Iebūvējams (darba virsmas biezums 2-6 cm)
Gatavošanas zonu skaits	4 indukcijas zonas
Maksimālā kopējā jauda	7,4 kW (regulējams no 3,1 līdz 7,4 kW, izmantojot Power Limitation)
Jaudas līmeņi	9 līmeņi + Power Booster (5 min plītij, 15/5 min nosūcējam)
Gatavošanas funkcijas	Automātiskā uzsildīšana, Temperatūras pārvaldnieks (uzturēšana siltumā), Pauze, Taimeris, Tilts, Key Lock
Iebūvētais tvaika nosūcējs	Jā, 3 ātrumi + 2 Power Booster, ārējā izvade vai recirkulācija
Filtri	Metāla tauku filtrs (mazgājams) + Aktivētās ogles/keramikas filtrs (reģenerējams)
Filtru piesātinājuma indikators	Jā (jāaktivizē), ar atiestatīšanu
Drošība	Katla detektors, drošības izslēgšana, atlikušā siltuma indikācija, bērnu bloķēšana (Key Lock), Pauze
Elektroapgāde	220-240 V ~ 50/60 Hz
Minimālais kabeļa šķērsgriezums	2,5 mm² līdz 7200 W, 4 mm² virs
Plātnes materiāls	Vitrokeramikas stikls
Nosūcēja materiāls	Nerūsējošais tērauds un stikls
Elektriskais pieslēgums	Pastāvīgs, izmantojot vispola slēdzi (obligāti)
Automātiskā nosūcēja funkcija	Pielāgo ātrumu maksimālajam gatavošanas līmenim
Katlu saderība	Feromagnētiskas dibenas (pārbaudīt ar magnētu)
Ogles filtra reģenerācija	Ik pēc 2-3 mēnešiem cepeškrāsnī 200°C 45 min

Bieži uzdotie jautājumi - PRF0167054 ELICA

Kā ieslēgt plīti?

Īsi nospiediet pogu ON/OFF (1). Simbols iedegas. Lai izslēgtu, nospiediet vēlreiz.

Kāda ir Power Booster funkcija?

Power Booster nodrošina papildu jaudas līmeni ierobežotu laiku: 5 minūtes gatavošanas zonām, 15 min (Boost 1) vai 5 min (Boost 2) nosūcējam. Pēc šī laika jauda atgriežas iepriekšējā līmenī.

Kā tīrīt tauku filtru?

Tīriet metāla tauku filtru reizi mēnesī (vai kad indikators mirgo). Nomazgājiet to ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un ātrā ciklā.

Kā atiestatīt filtru piesātinājuma indikatoru?

Pēc filtru tīrīšanas vai nomaiņas ilgi nospiediet pogu FILTER (13). Indikators nodziest un skaitītājs tiek atiestatīts.

Ko darīt kļūdas koda E2 gadījumā?

Kods E2 norāda pārāk augstu iekšējo temperatūru. Izslēdziet plīti un pagaidiet, kamēr tā atdziest, pirms to atkal lietojat.

Kādus katlus izmantot indukcijai?

Izmantojiet tikai katlus ar feromagnētisku dibenu (pārbaudīts ar magnētu). Dibenam jābūt plakanam, bez raupjas emaljas. Nepiemēroti katli neieslēdz sildīšanu.

Kā lietot taimera funkciju?

Nospiediet zonu Timer (4) neatkarīgam taimerim vai pogu (6) gatavošanas zonas taimerim. Izmantojiet simbolus +/- (5), lai iestatītu laiku. Atpakaļskaitīšana sākas pēc 10 sekundēm bez darbības.

Kā aktivizēt bērnu bloķēšanu (Key Lock)?

Nospiediet pogu Key Lock (10), lai bloķētu plīti. Jebkura cita taustiņa nospiešana izraisīs indikatora mirgošanu. Nospiediet vēlreiz, lai atbloķētu.

Vai es varu izmantot ierīci filtrēšanas režīmā bez ārējās izvades?

Jā, nosūcējs var darboties filtrēšanas versijā (recirkulācija), pateicoties aktivētās ogles filtriem. Gaiss tiek filtrēts un pēc tam atgriezts telpā. Paredziet gaisa caurlaides režģi ar vismaz 120 cm² mēbelē.

Kāda ir ogles filtra reģenerācijas procedūra?

Ik pēc 2-3 mēnešiem ievietojiet ogles/keramikas filtru cepeškrāsnī, kas uzkarsēta līdz 200°C uz 45 minūtēm. Pareiza reģenerācija nodrošina pastāvīgu filtrēšanas efektivitāti 5 gadus.

LIETOŠANAS INSTRUKCIJA PRF0167054 ELICA

LV uzstādīšanas un lietošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

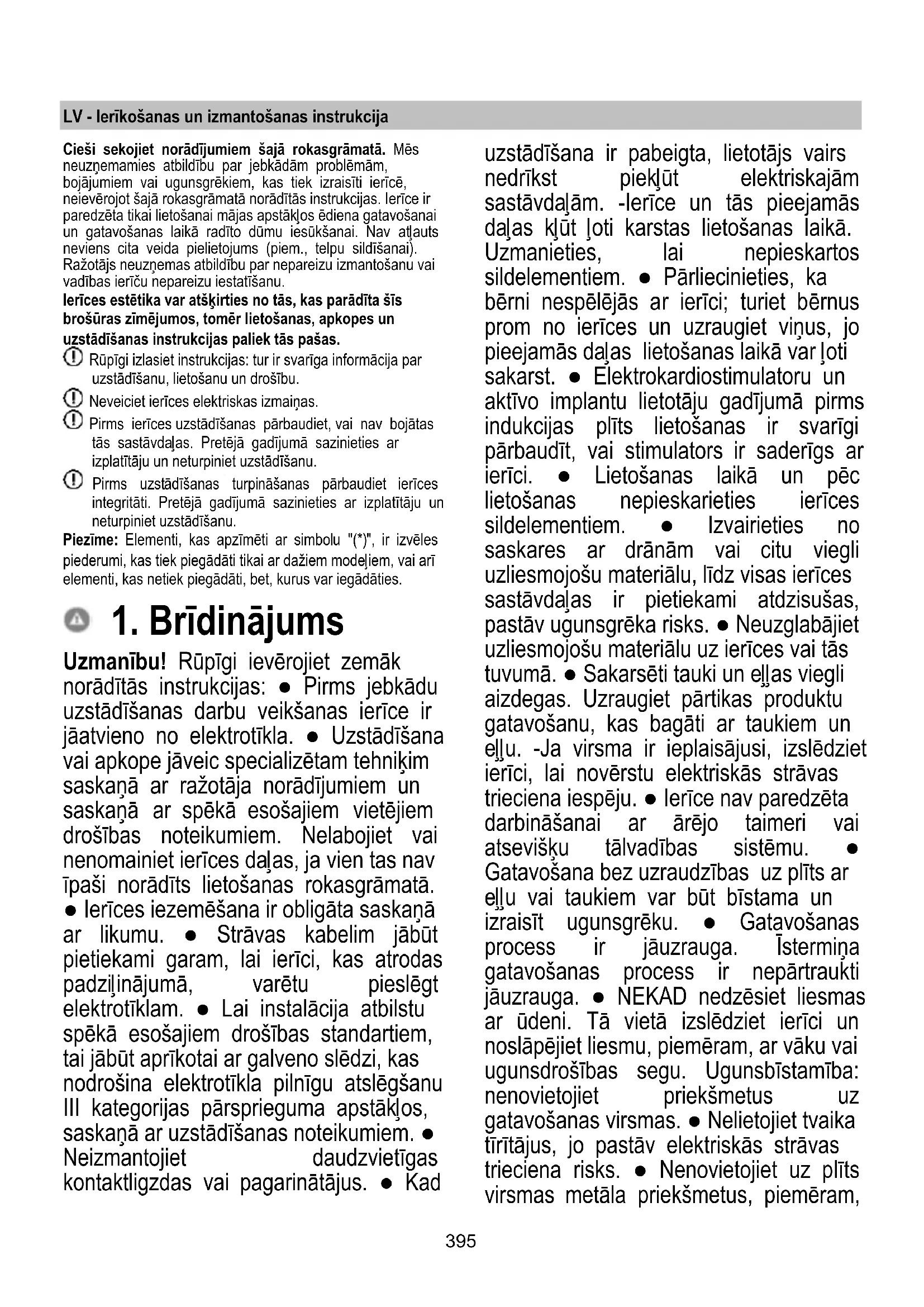

LV - uzstādīšanas un lietošanas instrukcija

Cieši sekojiet norādījumiem šajā rokasgrāmatā. Mēs neuzņemamies atbildību par jebkādām problēmām, bojājumiem vai ugunsgrēkiem, kas tiek izraisīti ierīcē, neievērojot šajā rokasgrāmatā norādītās instrukcijas. Ierīce ir paredzēta tikai lietošanai mājas apstākļos ēdiena gatavošanai un gatavošanas laikā radīto dūmu iesūkšanai. Nav atļauts neviens cita veida pielietojums (piem., telpu sildīšanai). Ražotājs neuzņemas atbildību par nepareizu izmantošanu vai vadības ierīču nepareizu iestatīšanu.

Ierīces estētika var atšķirties no tās, kas parādīta šīs brošūras zīmējumos, tomēr lietošanas, apkopes un uzstādīšanas instrukcijas paliek tās pašas.

① Rūpīgi izlasiet instrukcijas: tur ir svarīga informācija par uzstādīšanu, lietošanu un drošību. ⚠️ Neveiciet ierīces elektriskas izmaiņas. Pirms ierīces uzstādīšanas pārbaudiet, vai nav bojātas tās sastāvdaļas. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu. Pirms uzstādīšanas turpināšanas pārbaudiet ierīces integritāti. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu.

Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.

1. Brīdinājums

Uzmanību! Rūpīgi ievērojiet zemāk norādītās instrukcijas: ● Pirms jebkādu uzstādīšanas darbu veikšanas ierīce ir jāatvieno no elektrotīkla. ● Uzstādīšana vai apkope jāveic specializētam tehniķim saskaņā ar ražotāja norādījumiem un saskaņā ar spēkā esošajiem vietējiem drošības noteikumiem. Nelabojiet vai nenomainiet ierīces daļas, ja vien tas nav īpaši norādīts lietošanas rokasgrāmatā. ● Ierīces iezemēšana ir obligāta saskaņā ar likumu. ● Strāvas kabelim jābūt pietiekami garam, lai ierīci, kas atrodas padziļinājumā, varētu pieslēgt elektrotīklam. ● Lai instalācija atbilstu spēkā esošajiem drošības standartiem, tai jābūt aprīkotai ar galveno slēdzi, kas nodrošina elektrotīkla pilnīgu atslēgšanu III kategorijas pārsprieguma apstākļos, saskaņā ar uzstādīšanas noteikumiem. ● Neizmantojiet daudzvietīgas kontaktligzdas vai pagarinātājus. ● Kad

Uzstādīšana ir pabeigta, lietotājs vairs nedrīkst piekļūt elektriskajām sastāvdaļām. Ierīce un tās pieejamās daļas lietošanas laikā kļūst ļoti karstas. Uzmanieties, lai nepieskartos sildelementiem. ● Pārliecinieties, ka bērni nespēlējas ar ierīci; turiet bērnus prom no ierīces un uzraugiet viņus, jo pieejamās daļas lietošanas laikā var ļoti sakarst. ● Elektrokardiostimulatoru un aktīvo implantu lietotājiem pirms indukcijas plīts lietošanas ir svarīgi pārbaudīt, vai stimulators ir saderīgs ar ierīci. ● Lietošanas laikā un pēc lietošanas nepieskarieties ierīces sildelementiem. ● Izvairieties no saskares ar drānām vai citu viegli uzliesmojošu materiālu, līdz visas ierīces sastāvdaļas ir pietiekami atdzisušas, jo pastāv ugunsgrēka risks. ● Neuzglabājiet uzliesmojošu materiālu uz ierīces vai tās tuvumā. ● Sakarsēti tauki un eļļas viegli aizdegas. Uzraugiet pārtikas produktu gatavošanu, kas bagāti ar taukiem un eļļu. ● Ja virsma ir ieplaisājusi, izslēdziet ierīci, lai novērstu elektriskās strāvas trieciena iespēju. ● Ierīce nav paredzēta darbināšanai ar ārējo taimeri vai atsevišķu tālvadības sistēmu. ● Gatavošana bez uzraudzības uz plīts ar eļļu vai taukiem var būt bīstama un izraisīt ugunsgrēku. ● Gatavošanas process ir jāuzrauga. Īstermiņa gatavošanas process ir nepārtraukti jāuzrauga. ● NEKAD nedzēsiet liesmas ar ūdeni. Tā vietā izslēdziet ierīci un noslāpējiet liesmu, piemēram, ar vāku vai ugunsdrošības segu. Ugunsbīstamība: nenovietojiet priekšmetus uz gatavošanas virsmas. ● Nelietojiet tvaika tīrītājus, jo pastāv elektriskās strāvas trieciena risks. ● Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram,

nažus, dakšinas, karotes un vākus, jo tie var pārkarst. ● Pirms ierīces pievienošanas elektrotīklam: pārbaudiet datu plāksnīti (atrodas ierīces apakšā), lai pārliecinātos, ka spriegums un jauda atbilst elektrotīkla spriegumam un savienojuma kontaktligzdai. Ja rodas šaubas, sazinieties ar kvalificētu elektriķi. Svarīgi: ● Pēc lietošanas izslēdziet plīti, izmantojot tās vadības ierīci, un nepalaujieties uz katla detektoru. ● Izvairieties no šķidruma izlīšanas; tāpēc, vārot vai sildot šķidrumu, samaziniet siltuma padevi. ● Neatstājiet sildelementus ieslēgtus ar tukšiem katliem un pannām vai bez katliem. ● Kad gatavošana ir pabeigta, izslēdziet attiecīgo gatavošanas zonu. ● Nekādā gadījumā nelietojiet alumīnija foliju ēdiena gatavošanai un nekad negatavojiet produktus, kas iesainoti alumīnija folijā. Alumīnijs var izkust un neatgriezeniski sabojāt ierīci. ● Nekad nekarsējiet skārda bundžu vai burku, kas satur pārtikas produktus, iepriekš to neatverot: tā var uzsprāgt! Šis brīdinājums attiecas uz visu citu veidu plīts virsmām. ● Lielas jaudas izmantošana, piemēram, Booster (palielināšana) funkcija, nav piemērota dažu šķidrumu, piemēram, cepšanas eļļas sildīšanai. Pārmērīgs karstums var būt bīstams. Šādos gadījumos mēs iesakām izmantot zemāku jaudu. ● Katli jānovieto tieši uz plīts virsmas un tiem jābūt centrētiem. Starp katlu un plīti nekādā gadījumā neievietojiet citus priekšmetus. ● Situācijā ar augstu temperatūru ierīce automātiski samazina gatavošanas zonu jaudas līmeni. ● Pirms tīrīšanas vai apkopes darbībām atvienojiet ierīci no strāvas avota, izņemot kontaktdakšu vai izslēdzot galveno slēdzi telpā. ● Visām uzstādīšanas un apkopes darbībām izmantojiet darba cimdus. ● Ierīci var lietot bērni, kas ir vecāki par 8 gadiem, un cilvēki ar samazinātām fiziskām, maņu vai garīgām spējām, vai bez pieredzes un nepieciešamajām zināšanām, ja vien tas tiek darīts citu uzraudzībā vai pēc tam, kad tie ir saņēmuši norādījumus par drošu ierīces lietošanu un sapratuši ar ierīci saistītos riskus. ● Bērni ir jāuzrauga, lai viņi nespēlētos ar ierīci. ● Tīrīšanu un apkopi bērni nedrīkst veikt bez uzraudzības. ● Telpā jābūt pietiekamai ventilācijai, ja ierīci lieto vienlaikus ar citām gāzes vai citām degšanas ierīcēm. ● Ierīce ir bieži jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), katrā ziņā ievērojot apkopes instrukcijās skaidri norādīto. ● Ierīces tīrīšanas, filtru nomaiņas un filtru tīrīšanas noteikumu neievērošana rada ugunsbīstamību. ● Flambēšanas gatavošana ir stingri aizliegta. ● Atklātas liesmas izmantošana filtriem ir kaitīga un var izraisīt ugunsgrēku, tāpēc no tā jebkurā gadījumā ir jāizvairās. ● Cepšana jāveic kontrolētā veidā, lai nepieļautu pārkarsētas eļļas aizdegšanos. ● UZMANĪBU: kad plīts darbojas, ierīces pieejamās daļas var sakarst. ● Uzmanību! Nepievienojiet ierīci elektrotīklam, līdz uzstādīšana nav pabeigta. ● Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic dūmu novadīšanai, stingri ievērojiet kompetento vietējo iestāžu noteikumus. ● Iesūcamo gaisu nedrīkst novadīt kanālā, kuru izmanto dūmu, ko rada gāze vai citas degvielas sadedzināšanas ierīces, novadīšanai. ● Nekad nelietojiet ierīci, ja režģis nav pareizi uzstādīts! ● Uzstādīšanai izmantojiet tikai stiprinājuma skrūves, kuras piegādātas

kopā ar ierīci, vai arī, ja tās nav piegādātas, iegādājieties piemērota veida skrūves. Lietojiet pareizu skrūvju garumu, kas ir norādītas Uzstādīšanas rokasgrāmatā. ● Ja šī ierīce un citas ierīces, kas darbojas ar energiju, kas nav elektrība, darbojas vienlaikus, negatīvais spiediens telpā nedrīkst pārsniegt 4 Pa (4 × 10-5 bāri). Ir svarīgi saglabāt šo rokasgrāmatu tā, lai tā būtu pieejama uzzinai. Ja ierīce tiek pārdota, nodota vai pārvietota, pārliecinieties, vai rokasgrāmata joprojām ir kopā ar izstrādājumu.

Šī ierīce ir marķēta saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Pārliecinieties, vai šis produkts tiek apglabāts pareizi; tas palīdzēs novērst iespējamās negatīvās sekas, kas var tikt

atstātas uz vidi un veselību. Simbols — uz izstrādājuma vai pievienotajā dokumentācijā norāda, ka šo izstrādājumu nedrīkst uzskatīt par sadzīves atkritumiem, bet tas jānogādā attiecīgajā savākšanas vietā elektrisko un elektronisko iekārtu pārstrādei. Atbrīvoties no izstrādājuma saskaņā ar vietējiem noteikumiem par atkritumu apglabāšanu. Lai iegūtu plašāku informāciju par šī izstrādājuma apstrādi, reģenerāciju un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, sadzīves atkritumu savākšanas pakalpojumu dienestu vai veikalu, kur produkts tika iegādāts.

Iekārta ir izstrādāta, pārbaudīta un īstenota saskaņā ar šādiem standartiem:

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Padomi pareizai lietošanai, lai samazinātu ietekmi uz apkārtējo vidi: Sākot gatavot, ieslēdziet ierīci ar minimālo ātrumu, atstājot to ieslēgtu dažas minūtes pat pēc gatavošanas beigām. Palieliniet ātrumu tikai lielā dūmu un tvaiku daudzumā, lietojot palielināšanas funkciju tikai ārkārtas gadījumos. Lai uzturētu smaku samazināšanas sistēmu efektīvu, nomainiet, kad nepieciešams, ogles filtru/-us. Lai uzturētu tauku filtru efektīvu, nepieciešamības gadījumā iztīriet to. Lai optimizētu efektivitāti un samazinātu troksni, lietojiet maksimālo šajā rokasgrāmatā norādīto cauruļvadu sistēmas diametru.

2. Izmantošana

Plīts virsmas izmantošana

Indukcijas gatavošanas sistēma balstās uz magnētiskās indukcijas fizisko fenomenu. Galvenā iezīme šajā sistēmā ir enerģijas tieša pārvadīšana no ģeneratora uz katlu.

Priekšrocības.

Salīdzinot ar elektriskajām plītīm, jūsu indukcijas plīts ir:

• Drošāka: zemāka temperatūra uz stikla virsmas.
• Ātrāka: īsāks pārtikas sakaršanas laiks.
• Precīzāka: plakne nekavējoties reaģē uz jūsu komandām.
• Efektīvāka: 90% patērētās enerģijas tiek pārvērsta siltumā. Turklāt, noņemot katlu no plīts virsmas, siltuma pārvade tiek nekavējoties pārtraukta, izvairoties no lieka siltuma zuduma.

2.1 Trauki gatavošanai

Izmantojiet tikai katlus ar simbolu Svarīgi:

lai novērstu plīts virsmas neatgriezenisku bojājumu, neizmantojiet:

• traukus, kuru dibens nav pilnīgi plakans;
• metāla traukus ar emaljētu dibenu;
• traukus ar raupju virsmu, lai nesaskrāpētu plīts virsmu;
• nekad nenovietojiet karstu katlu un pannu uz plīts virsmas vadības paneļa.

2.1.1 Esošie trauki

Indukcijas gatavošanai tiek izmantots magnētisms, lai ražotu siltumu. Tādēļ traukiem jābūt izgatavotiem no dzelzs. Vai katla materiāls ir magnētisks, jūs varat pārbaudīt ar vienkārša magnēta palīdzību. Katli nav piemēroti lietošanai, ja nav magnētiski.

2.1.2 Ieteicamie katlu diametri

SVARĪGI: ja katlu izmēri nav pareizi, gatavošanas zonas neieslēdzas

Lai atrastu katla minimālo diametru, kas ir jāizmanto katrai zonai, skatiet šajā rokasgrāmatā norādīto sadaļu.

2.2 Enerģijas taupīšana

Lai iegūtu vislabākos rezultātus, mēs iesakām:

• Izmantojiet katlus un pannas, kuru apakšējais diametrs ir vienāds ar gatavošanas zonas diametru.
• Izmantojiet tikai katlus un pannas ar plakanu dibenu.
• Ja iespējams, gatavošanas laikā uzlieciet katliem vākus.
• Dārzeņus, kartupeļus, u.c. vāriet nelielā ūdens daudzumā, lai saīsinātu gatavošanas laiku.
• Izmantojot spiediena katlu, vēl vairāk tiek samazināts energijas patēriņš un gatavošanas laiks.
• Novietojiet katlu gatavošanas zonas centrā, kas apzīmēts uz plīts virsmas.

Aspiratora lietošana: iesūkšanas sistēma var tikt lietota iesūkšanas versijā ar izvadi uz āru vai filtrējošā versijā ar iekšējo recirkulāciju.

Iesūkšanas versija.

Tvaiki uz ārpusi tiek izvadīti ar caurulēm (jāiegādājas atsevišķi), kas tiek piestiprinātas pie komplektācijas savienojuma atloka.

Izplūdes caurules diametram ir jābūt vienādam ar savienojuma gredzena diametru:

- taisnstūra izvades gadījumā 222 x 89 mm

- apalas izvades gadījumā ∅ 150 mm (*)

Papildu informāciju skatiet iesūkšanas versijas piederumu lapā, kas atrodas šīs rokasgrāmatas ilustrētajā daļā.

Pieslēdziet produkta caurules un izplūdes atveres pie sienas atveres ar diametru, kas ir vienāds ar gaisa izplūdes diametru (savienojuma atloks).

Mazāka diametra cauruļu un izplūdes atveru lietošana izraisīs iesūkšanas veiktspējas samazināšanos un krasu trokšņa līmeņa palielināšanos.

Tādēļ mēs par to neuzņemamies atbildību.

Izmantojiet pēc iespējas īsāku cauruļvadu. Lietojiet cauruļvadu ar pēc iespējas mazāku izliekumu skaitu (maksimālais izliekuma leņķis: 90°). Izvairieties no krasām cauruļvada diametra izmaiņām.

Filtrējošā versija

Iesūktais gaiss tiks filtrēts caur atbilstošiem tauku filtriem un smaku novēršanas filtriem, pirms tas tiks ievadīts atpakaļ telpā. Papildinformāciju skatiet instalācijas rokasgrāmatas piederumu lapā - Filtrējošā versija.

Brīdinājums: Ja izplūde notiek skapī, jānodrošina vismaz 120 cm² gaisa caurlaide caur cokola paneli.

Skatiet mājas lapas www.elica.com un www.shop.elica.com, lai pārbaudītu pieejamo komplektu pilnu klāstu, lai varētu veikt dažādas uzstādīšanas gan ar filtrēšanu, gan ar iesūkšanu.

3. Ierīkošana

- Elektriskā un mehāniskā uzstādīšana jāveic specializētam personālam.

Ierīce ir paredzēta iebūvēšanai 2–6 cm biezā darba virsmā TOP uzstādīšanas gadījumā; un 2,5–6 cm - FLUSH uzstādīšanas gadījumā.

Minimālajam attālumam starp plīti un sienu jābūt vismaz 5 cm no priekšpuses, vismaz 4 cm no sāniem un vismaz 50 cm no sienas augšējās daļas.

NB = ieteiktie attālumi ir orientējoši: plānojot telpas, ir jāievēro virtuves ražotāja norādījumi.

3.1 Elektriskā pieslēgšana

Attēls 9-10-11-12

- Atvienojiet ierīci no elektrotīkla. - Uzstādīšana jāveic kvalificētam personālam, kas iepazinies ar piemērojamajiem uzstādīšanas un drošības standartiem. - Ražotājs neuzņemas nekādu atbildību par personām, dzīvniekiem vai lietām gadījumā, ja netiek ievērotas šīs sadaļas vadlīnijas. - Strāvas vadam jābūt pietiekami garam, lai varētu plīts virsmu varētu izņemt no darba virsmas. Pārliecinieties, vai spriegums datu plāksnītē, kas piestiprināta ierīces apakšējā daļā, atbilst spriegumam telpā, kurā tā tiks uzstādīta. - Neizmantojiet pagarinātājus. - Zemējuma elektriskajam kabelim jābūt 2 cm garākam par pārējiem kabeļiem. - Gadījumā, ja elektroierīce nav aprīkota ar strāvas vadu, izmantojiet vadu ar minimālo vadošo dzīslu šķērsgriezumu 2,5 mm² jaudai līdz 7200 vatiem; savukārt augstākai jaudai tam jābūt 4 mm². - Nevienā no kabeļa punktiem temperatūra nedrīkst pārsniegt 50°C apkārtējās vides temperatūru. - Ierīce ir paredzēta pastāvīgai pieslēgšanai elektrības tīklam.

- Uzmanību! Pirms ķēdes atkārtotas pieslēgšanas un tās pareizas darbības pārbaudīšanas, vienmēr pārbaudiet, vai tīkla vads ir pareizi uzstādīts.

Uzmanību! Starpsavienojuma kabelis jānomaina pilnvarotam tehniskās palīdzības dienestam vai personālam ar līdzīgu kvalifikāciju.

Piezīme: produkts tiek piegādāts ar jaudas ierobežošanas funkciju, kas ļauj iestatīt maksimālo absorbcijas robežlielumu kW. Iestatījumi ir jāveic tajā brīdī, kad produkts tiek pieslēgts elektrotīklam vai kad elektrotīkls tiek pieslēgts no jauna (2 nākošajās minūtēs). Power Limitation (Jaudas ierobežošanas) funkcijas iestatījumu veikšanas secību skatiet šīs rokasgrāmatas nodaļā "Darbība".

3.3 Ierīkošana

Pirms sākt uzstādīšanu:

• Pēc izstrādājuma izsaiņošanas pārbaudiet, vai transportēšanas laikā tas nav bojāts, un problēmu gadījumā, pirms turpināt instalēšanu, sazinieties ar izplatītāju vai klientu apkalpošanas centru.
• Pārbaudiet, vai iegādātā izstrādājuma izmēri atbilst uzstādīšanas vietai.
• Pārbaudiet, vai iepakojumā nav (transporta iemeslu dēļ) komplektācijas materiālu (piemēram, aploksnes ar skrūvēm, garantijas, u.c.), kas jāizņem un jāuzglabā.
• Arī pārbaudiet, vai uzstādīšanas platības tuvumā ir pieejamas elektrības kontaktligzdas.

Iebūvējamo mēbeļu izkārtojums:

• Produkts nevar tikt uzstādīts virs dzesēšanas ierīcēm, trauku mazgājamām mašīnām, sildītājiem, krāsnīm, mazgātājiem un žāvētājiem.
• Visu veidu mēbeļu griešanas darbus veiciet pirms plīts virsmas ievietošanas un tad rūpīgi novāciet šķembas vai zāģu skaidu atkritumus.

- lai optimizētu filtrējošās sistēmas uzstādīšanu, ir ieteicams izveidot atveri grīdlīstē, kur varētu ievietot ventilācijas režģi.

SVARĪGI: izmantojiet vienkomponentu blīvējuma līmi (S), kurai ir temperatūras izturība līdz 250°; pirms uzstādīšanas līmējamās virsmas ir rūpīgi jānotīra, noņemot vielas, kas var ietekmēt to saķeri (piemēram, atbrīvošanas līdzekļi, konservanti, smērvielas, eļļas, pulveri, vecu līmju atlikumi, utt.); līme ir vienmērīgi jāuzklāj pa visu rāmja perimetru; pēc līmēšanas ļaujiet līmei nožūt apmēram 24 stundas.

Att. 2 - 16(B)

Uzmanību! Ja skrūves un stiprinājumi netiek uzstādīti saskaņā ar šiem norādījumiem, var tikt izraisīti elektriskās strāvas iedarbības apdraudējumi.

Piezīme: pareizai produkta uzstādīšanai ir ieteicams aptīt caurules ar līmvielu, kurai ir šādi raksturlielumi:

- elastīga mīksta PVC plēve ar akrila bāzes līmi

- atbilst standartam DIN EN 60454

- liesmas slāpētājs

- lieliska izturība pret novecošanu

- izturība pret temperatūras izmaiņām

- lietojams zemās temperatūrās

4. Darbība

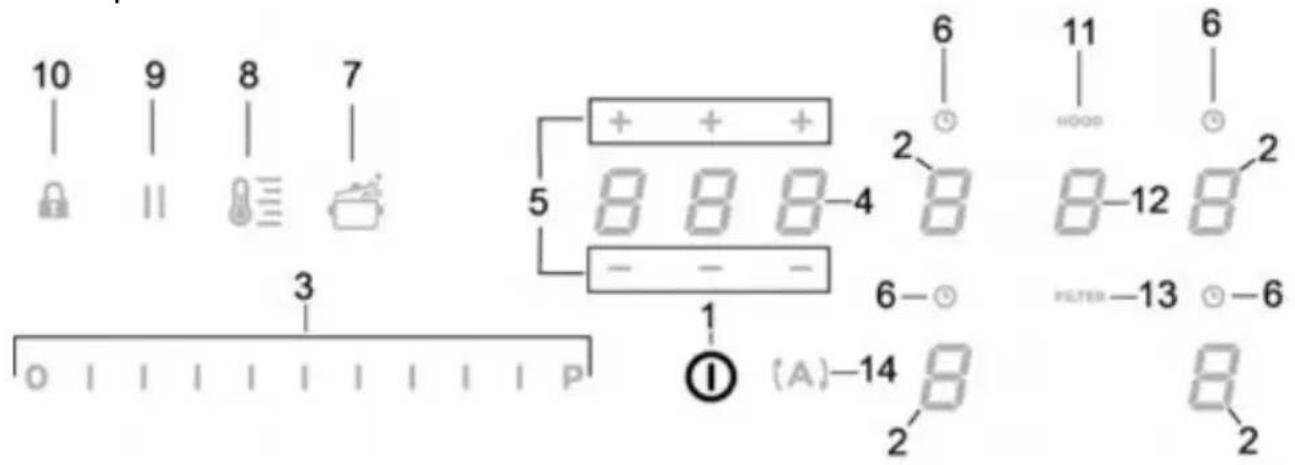

Vadības panelis

Taustiņi / Displejs

1. ON/OFF gatavošanas virsma/aspirators
2. Gatavošanas zonas izvēle

Gatavošanas zonas displejs

1. Jaudas līmeņa un iesūkšanas jaudas palielināšana/samazināšana Jaudas līmeņa un iesūkšanas jaudas attēlošana
2. Taimera "STAND_ALONE (Atsevišķi)" iespējošana Displejs: Taimeris "STAND_ALONE (Atsevišķi)" / Gatavošanas zonas taimeris
3. Taimera "STAND_ALONE (Atskiras)" / Gatavošanas zonas taimera laika palielināšana/samazināšana
4. Gatavošanas zonas taimera iespējošana Ieslēgta gatavošanas zonas taimera indikators
5. Automatic Heat Up ieslēgšana (Automātiska uzsildīšana)
6. Temperature Manager iespējošana (Sildīšanas funkcija)
7. Pauze
8. Taustiņu bloķēšana
9. Aktīva aspiratora indikators Filtru piesātinājuma indikatora iespējošana
10. Aspiratora izvēle/iespējošana Aspiratora displejs

Tauku filtra - oglekļa/keramikas filtra piesātinājuma displejs

1. Filtru piesātinājuma atiestatīšana
2. Aspiratora automātiskās funkcijas iespējošana

PLĪTS VIRSMAS IZMANTOŠANA

Pirms sākat:

Visas šīs plīts virsmas funkcijas ir izstrādātas atbilstoši stingrākajiem drošības standartiem.

Šī iemesla dēļ:

• Dažas funkcijas nav aktivizētas vai arī automātiski izslēdzas, ja gatavošanas vietās nav katlu, vai arī tad, ja tie neatrodas vietā.
• Citos gadījumos aktivizētās funkcijas automātiski izslēdzas pēc dažām sekundēm, ja atlasītajai funkcijai nepieciešams papildu iestatījums, kas netiek veikts (piem.: “Ieslēdziet plīts virsmu” bez “Atlasiet gatavošanas zonu” un “Darbības temperatūra”, vai “Blokēšanas funkcija” vai “Taimeris”).

Uzmanību! Ilgstošas lietošanas gadījumā (piemēram) gatavošanas zonas izslēgšana var nebūt tūlītēja dzesēšanas dēļ; gatavošanas zonas displejā parādās simbols “H” šajā stadijā.

Pirms tuvoties gatavošanas zonai, uzgaidiet, līdz displejs izslēdzas.

Gatavošanas zonas displejs

Attiecīgajos displejos, kas saistīti ar gatavošanas zonām, tiek norādīts:

Gatavošanas zona ieslēgta	[20A3]
Power Level (Jaudas līmenis)	[CT07]
Residual Heat Indicator (Atlikušā siltuma indikators)
Pot Detector (Trauku detektors)
Ir ieslēgta Bridge (Savienojuma) funkcija	[1TXK8]
Temperature Manager funkcija ieslēgta	[22054]
Child Lock (Bērnu drošības sistēmas) funkcija ieslēgta	[70T6]
Pauzes funkcija	[6.47X]
Funkcija Automatic Heat UP (Automātiskā sildīšana)

Virsmas raksturlielumi

Droša aktivizēšana

Produkts ieslēdzas tikai katlu klātbūtnē uz gatavošanas zonām: uzsildes process neieslēdzas vai netiek pārtraukts katlu prombūtnē vai pēc to noņemšanas.

■ Pot Detector (Trauku detektors)

Produkts automātiski nosaka katlu klātbūtni gatavošanas zonās.

■ Safety Shut Down (Drošības izslēgšanās)

Drošības apsvērumu dēļ katrai zonai ir maksimālais darbības laiks, kas ir atkarīgs no iestatītā jaudas līmeņa.

■ Atlikušā siltuma indikators

Kad viena vai vairākas gatavošanas zonas tiek izslēgtas, atlikušā siltuma klātbūtne tiek norādīta ar atbilstošu vizuālu signālu attiecīgās zonas displejā ar simbolu “”.

Darbība

Piezīme: Lai ieslēgtu jebkuru funkciju, vispirms ir jāieslēdz vēlamā zona.

Ieslēgšana

Īsi nospiediet (pieskarieties) ON/OFF (1).

Gatavošanas virsma/aspirators: simbols iedegas; turpinot nospiest, visas pieejamās funkcijas uz brīdi kļūs redzamas, pēc tam paliks aktīvas tikai galvenās; pārējās varēs izmantot un ieslēgsies vēlāk, izmantojot ierīci.

SVARĪGI:

Visas pieejamās funkcijas tiks izgaismotas ar vāju gaismu, kas kļūs spilgtāka tikai tad, kad tās tiks iespējotas.

Nospiediet vēlreiz, lai izslēgtu.

Piezīme: Šai funkcijai ir visaugstākā prioritāte.

■ Gatavošanas zonu izvēle

Pavelciet (nospiediet) Izvēles/Displeja (2) zonu, kas atbilst vēlamajai gatavošanas zonai.

■ Jaudas līmenis

Virsma ir aprīkota ar 9 jaudas līmeņiem. Novelciet un virziet pirkstus pa Izvēles joslu (3): pa labi, lai palielinātu jaudas līmeni; pa kreisi, lai samazinātu jaudas līmeni. Iestatītais jaudas līmenis tiks attēlots Izvēles/Displeja (2) zonā.

■ Power booster (Jaudas palielināšana)

Produkts ir aprīkots ar papildu jaudas līmeni (papildu līmenis 5), kas paliek aktīvs 5 minūtes, pēc tam jauda atgriežas iepriekš izmantotajā līmenī.

Novelciet un virziet pirkstus pa Izvēles joslu (3) (pēc līmeņa 5) un iespējot Power booster (Jaudas palielināšana).

Power booster (Jaudas palielināšana) līmenis ir norādīts Izvēles/Displeja (2) zonā ar simbolu "P".

Key Lock

Key Lock ļauj bloķēt virsmas iestatījumus, lai novērstu nejaušus grozījumus, atstājot aktīvas jau iestatītās funkcijas.

Aktivizēšana:

Atkārtojiet darbību, lai atspējotu.

Piezīme: ja tiks nospiesta jebkura cita funkcija, kamēr ir

aktīvs Key Lock, simbols mirgos, lai norādītu, ka funkcija tiek lietota, un tas nepieciešamības gadījumā ir jāatspējo, lai varētu veikt darbības ar virsmu.

■ Automatic Heat UP (Automātiskā sildīšana)

Funkcija Automatic Heat UP (Automātiskā sildīšana) ļauj ātrāk ieslēgt iestatīto jaudas režīmu; šī funkcija dod priekšrocību iegūt ātrāku ēdiena gatavošanu, bet bez riska piededzināt ēdienus, jo temperatūra nepārsniedz iestatīto līmeni. Šī funkcija ir pieejama jaudas līmeņiem 1-8.

Aktivizēšana:

- no ieslēgtas gatavošanas zonas nospiediet (1) - Displejā (2) tiek attēlota mirgojoša "A", kas mainās atkarībā no iestatītās gatavošanas zonas jaudas

Palielinot gatavošanas zonas jaudas līmeni: funkcija Automatic Heat Up (Automātiskā sildīšana) paliek aktīva ar jaunu temperatūras iestatījumu; Samazinot gatavošanas zonas jaudas līmeni: funkcija Automatic Heat Up (Automātiskā sildīšana) atspējota.

Piezīme: izvēloties vienlaicīgi citu gatavošanas zonu, simbols

(7) atgriezīsies izgaismots ar vieglas intensitātes

gaismu, tad varēs turpināt arī šajā zonā iespējot funkciju; funkcija tomēr paliek aktīva tajā zonā, kurā tika iestatīta, kā to norāda Displejs (2)

■Temperature Manager (Warming Function (sildīšanas funkcija))

Temperature Manager ir kontroles funkcija, kas nodrošina siltuma uzturēšanu nemainīgā temperatūrā un optimizētā jaudas līmenī: ideāls, lai saglabātu karstus jau gatavus ēdienus. Funkcija Temperature Manager ieslēdzas, vienu reizi

nospiežot taustiņu

Zonas displejā (2), kurā darbojas Temperature Manager, parādās simbols

Piezīme: izvēloties vienlaicīgi citu gatavošanas zonu, simbols

(8) atgriezīsies izgaismots ar vieglas intensitātes gaismu, tad varēs turpināt arī šajā zonā iespējot funkciju; funkcija tomēr paliek aktīva tajā zonā, kurā tika iestatīta, kā to norāda Displejs (2)

- Nospiediet vēlreiz (8), lai atspējotu un izslēgtu, lai virzītu Displejā (2) attēloto līmeni uz “”

Piezīme: ja ir vairākas zonas, kuras strādā ar Temperature Manager (Warming Function) (sildīšanas funkciju), no sākuma izvēlieties vēlamo zonu ar Izvēles zonu (2); zona var tikt atspējota ar Izvēles joslu (3), virzot Power Level

(Jaudas līmeni) uz

Pauze

Pauzes funkcija ļauj apturēt jebkuru aktīvo funkciju virsmā, samazinot līdz nullei gatavošanas jaudu.

Aktivizēšana:

- nospiediet “” (9) - tiek attēlota mirgojoša “” displejā (2)

Lai atspējotu funkciju:

- nospiediet (9) Izvēles josla (3) izgaismojas - nospiediet/virziet pirkstus pa Izvēles joslu (3), lai atspējotu funkciju

Piezīme: atspējošana atjauno virsmas stāvokli pirms pauzes, virsma turpina darboties ar tiem pašiem iepriekš iestatītajiem iestatījumiem.

Piezīme: ja pēc 10 minūtēm Funkcija Pauze netiek atspējota, virsma izslēdzas automātiski.

Piezīme: Funkcija Pauze neietekmē gaisa nosūkšanu.

■ Taimeris "STAND ALONE" (Atsevišķs)

Taimera funkcija ir no gatavošanas zonām (un no iesūkšanas zonas) neatkarīga atskaite.

Taimeris ieslēdzas, nospiežot Zonu/Displeju (4)

- Izmantojiet simbolus - + (5), lai iestatītu taimera ilgumu, kas tiek attēlots Zonā/Displejā (4);

Piezīme: uzgaidiet 10 sekundes, nenospiežot citas komandas, līdz sākas atskaite.

Taimera formāts ir

- 0 stundas

- minūtes

Piezīme: taimeri ir iespējams iestatīt uz maksimālo laiku 1h un 59 min.

Zonā/Displejā (4) tiks attēlots atlikušais laiks; pēc atskaites beigām tiks raidīts skaņas signāls.

Piezīme: atskaites laika attēlošanai atlikušajam laikam, kas ir mazāks par 10 minūtēm, būs šāds formāts:

• minūtes
• sekundes

ar nemainīgu gaismas punktu

• izvēlieties Zona/Displejs (4)
• iestatiet Taimera laiku uz , ar (5)

■ Gatavošanas zonas taimeris

Gatavošanas zonas taimera funkcija ir atskaites laiks, kuru ir iespējams iestatīt arī vienlaicīgi katrā gatavošanas zonā.

Pēc iestatītā laika posma gatavošanas zonas automātiski izslēdzas, un lietotājs tiek brīdināts ar skaņas signālu.

Gatavošanas zonas taimera funkcijas iespējošana:

- Pavelciet (nospiediet) Izvēles/Displeja (2) zonu (power level ≠ 0) (Jaudas līmenis)

• Nospiediet (6) atbilstoši gatavošanas zonai - Izmantojiet simbolus - + (5), lai iestatītu taimera ilgumu, kas tiek attēlots Zonā/Displejā (4);

iestatījumu veikšanas laikā simbols (6) mirgo

Piezīme: uzgaidiet 10 sekundes, nenospiežot citas komandas, līdz Gatavošanas zonas taimeris ieslēdzas.

Piezīme: no jauna ilgi nospiežot (6), gatavošanas zonas taimeris tiek atiestatīts.

Ja vēlaties, atkārtojiet šo darbību vairākām gatavošanas zonām.

Piezīme: katra gatavošanas zona var tikt iestatīta ar citu taimeri; displejā (4) parādīsies tajā brīdī izvēlētās gatavošanas zonas atskaites laiks; ja nav izvēlēta neviena gatavošanas zona, nospiežot uz displeja (4), tiek attēlots taimera “STANDALONE” atskaite.

Atskaites attēlošanas režīms ir tāds pats kā taimerim.

"STAND-ALONE" (skatiet iepriekšējo atkāpi Taimeris).

"STAND ALONE (Atsevišķs)".

Kad taimeris ir pabeidzis atskaiti, tiek raidīts skaņas signāls, un gatavošanas zona izslēdzas.

• Izvēlieties gatavošanas zonu (2).
• Iestatiet taimera laiku uz , ar (5).

■ Power Limitation (Jaudas ierobežošana)

Funkcija Power Limitation (Jaudas ierobežošana) ļauj iestatīt produkta darbību, ierobežojot maksimālo absorbciju un regulējot visu aktīvo gatavošanas zonu jaudas patēriņu,

panākot, ka kopējā absorbcija nepārsniedz maksimālo iestatīto jaudas absorbciju.

Piezīme: iestatījumi ir jāveic, kad virsma ir izslēgta,

nenospiežot taustiņu ON/OFF (1), vai kad gatavošanas virsma tiek pieslēgta elektroenerģijas tīklam, vai kad elektroenerģijas tīkls tiek atkārtoti pieslēgts, turpmāko 2 minūšu laikā.

Lai iestatītu Power Limitation (Jaudas ierobežošana).

- nospiediet (A)

(tā mirgos tikai pirmās 2 minūtes, kamēr produkts tiks padots)

- turpinot turēt nospiestu, nospiediet vienu reizi visus Izvēles/Displeja (2) apvidus gatavošanas zonās pretēji pulksteņrādītāja kustības virzienam, sākot no priekšējās labās zonas (FR)

• ar katru nospiedienu tiks raidīts īss skaņas signāls
• kad tiek nospiesti visi Displeji (2), būs iespējams atlaist taustiņu (A)

tad:

- Kreisās aizmugurējās zonas (RL) displejs (2) mainīgā secībā simbolus “C” un “0”, lai norādītu, ka ir iespējams veikt iestatījumus:

izvēlieties displeju (2-RL)

pēc tam ritiniet pa Izvēles joslu (3), kamēr displejā netiks parādīti simboli “C” un “8”,

Displejā (2-FL) tiks attēlots pašreizējais iestatījums**

0 = 7, 4 KW 1 = 4, 5 KW 2 = 3, 1 KW

** pēc noklusējuma iestatījums ir iestatīts uz 7,4 KW

Lai grozītu Power Limitation (Jaudas ierobežošana) iestatījumu

- nospiediet Priekšējās kreisās (FL) zonas displeju (2)

- pēc tam ritiniet Izvēles joslu (3), lai iestatītu jaunu iestatījumu

- lai saglabātu veikto izvēli, nospiediet taustiņu ON/OFF (1) 2 sekundes; tiks raidīts ilgs skaņas signāls, apstiprinot iestatījumu veikšanu

■ Bridge (Savienojuma) zonas

Gatavošanas zonas, pateicoties Bridge (Savienojuma) funkcijai spēj darboties kombinētā veidā, radot vienotu zonu ar to pašu jaudas līmeni. Šī funkcija nodrošina vienmērīgu gatavošanu ar ievērojama izmēra paplātēm un katliem. Ir iespējams kombinēti lietot priekšējo gatavošanas zonu "Master" un atbilstošo zonu aizmugurē "Sekundārā" (lai pārbaudītu, kurās zonās ir paredzēta šī funkcija, skatiet šīs rokasgrāmatas ilustrēto daļu).

Lai iespējotu Bridge (Savienojuma) funkciju

• vienlaicīgi izvēlieties divas gatavošanas zonas, kuras vēlaties lietot
• "Sekundārās" gatavošanas zonas Displejā (2) parādās simbols "7"
• ar Izvēles joslu (3) būs iespējams iestatīt darba (Jaudas) līmeni, kas tiks attēlots gatavošanas zonas "Master" displejā (2)
• lai atspējotu Bridge funkciju ir jāatkārto tā pati aktivizēšanas procedūra

Piezīme: Gatavošanas zonas taimeris, kas iespējots Bridge funkcijā, izraisīs abu gatavošanas zonu automātisku izslēgšanu; jo šajā gadījumā tās abas tiek uzskatītas par vienotu zonu.

SŪKŠANAS IERĪCES LIETOŠANA

Ieslēgšana

Īsi nospiediet (pieskarieties) plīts / sūkšanas ierīces

■ Nosūcēja sistēmas ieslēgšana: Atveriet atloku, pieskarieties Atlases zonai (12), lai aktivizētu iesūkšanas sistēmu.

Piezīme: Sūkšanas zona ir aprīkota ar mehāniski rotējošu PĀRSEGU. Lai ieslēgtu iesūkšanas sistēmu, pirms tvaika

nosūcēja ieslēgšanas ir jāatver PĀRSEGS. Tvaika nosūcējs ir aprīkots ar sensoru, kas ar aktivizētu iesūkšanu, ja PĀRSEGS ir pilnībā aizvērts, automātiski apstādina motoru. Tvaika nosūkšana tiek atsākta tikai pēc PĀRSEGA.

■ Siurbimo greitis (galia):

lerici un paredzēts lietot kopā ar KIT sensoru Window (ražotājs to nenodrošina komplektācijā).

Uzstādot KIT sensoru Window (tikai, ja tiks lietots IESŪKŠANAS režīms), gaisa iesūkšana pārstās darboties ik reizi, kad istabā logs, uz kura ir uzstādīts KIT, ir aizvērts.

• KIT elektriskais pieslēgums ar ierīci ir jāveic kvalificētam un specializētam tehniskajam personālam.
• KIT ir atsevišķi jāsertificē saskaņā ar drošības standartiem, kas attiecas uz sastāvdaļu un tās izmantojumu kopā ar ierīci. Uzstādīšanu ir jāveic

saskaņā ar spēkā esošajiem noteikumiem, kas attiecas uz mājsaimniecības ierīcēm.

UZMANĪBU!

• pieslēdzamā KIT elektroinstalācijai ir jābūt īpaši zema drošības sprieguma ķēdes (SELV) daļai.
• šīs mājsaimniecības ierīces ražotājs neuzņemas atbildību par jebkuriem traucējumiem, bojājumiem, ugunsgrēkiem, kurus izraisa darbības traucējumu problēmas un/vai defekti, un/vai KIT nepareiza uzstādīšana.

4.1 Jaudas tabula

Jaudas līmenis		Gatavošanas veids	Izmantotais līmenis (displejā tiek apvienota gatavošanas pieredze un paradumi)
Maksimālā jauda	Boost	Ātri sasildīt	Ideāli, lai īsā laikā pārtikas temperatūra sasniegtu ātru viršanas temperatūru ūdens gadījumā vai, lai ātri uzkarsētu gatavošanas šķidrumu
	8-9	Cept - vārīt	Ideāli piemērots apbrūnināšanai, gatavošanas uzsākšanai, saldētu produktu cepšanai, ātrai vārīšanai
Liela jauda	7-8	Apbrūnināt – vārīt - grilēt	Ideāli piemērots cepšanai, vārīšanās uzturēšanai, ēdiena gatavošanai un grilēšanai (Īstermiņa, 5-10 minūtes)
	6-7	Apbrūnināt – vārīt – sautēt – cept - grilēt	Ideāli piemērots cepšanai, nelielas vārīšanās uzturēšanai, ēdiena gatavošanai un grilēšanai (vidēja termina, 10-20 minūtes), piederumu uzkarsēšanai
Vidēja jauda	4-5	Vārīt - sautēt - cept - grilēt	Ideāli piemērots sautēšanai, īpaši vieglas vārīšanās uzturēšanai, vārīšanai (uz ilgu laiku). Makaronu maisīšanai
	3-4	Varīt – vārīt lēnām – biezināt - maisīt	Ideāli piemērots lēnai vārīšanai (rīsi, mērces, cepeši, zivis) šķidrumu klātbūtnē (piemēram, ūdens, vīns, buljons, piens), makaronu maisīšanai
	2-3	Varīt – vārīt lēnām – biezināt - maisīt	Ideāli piemērots lēnai vārīšanai (tilpums ir mazāks par litru: rīsi, mērces, cepeši, zivis) šķidruma klātbūtnē (piem., ūdens, vīns, buljons, piens)
Zema jauda	1-2	Izkausēt - atkausēt - uzturēt siltu - maisīt	Ideāli sviesta mīkstināšanai, šokolādes delikātai kausēšanai, nelielu apmēru produktu atkausēšanai
	1	Izkausēt - atkausēt - uzturēt siltu - maisīt	Ideāli, lai uzturētu karstas tikko vārītas mazas ēdiena porcijas vai, lai uzturētu ēdiena šķīvju temperatūru un maisītu risoto
OFF (IZSLĒGTS)	Nulles jauda	Atbalsta virsma	Plīts virsma gaidīšanas vai izslēgtajā režīmā (ir iespējama atlikušā siltuma klātbūtne pēc vārīšanas, par ko liecina H-L-O)

4.2 Ēdienu gatavošanas tabula

Pārtikas kategorija	Trauki un gatavošanas veids	Jaudas līmenis un gatavošanas veids
		Pirmais posms		Jauda	Otrais posms	Jauda
Makaroni, rīsi	Svaigi gatavoti makaroni	Ūdens karsēšana	Booster (palielinājums) - 9		Makaronu gatavošana un viršanas uzturēšana	7-8
	Svaigi gatavoti makaroni	Ūdens karsēšana	Booster (palielinājums) - 9		Makaronu gatavošana un viršanas uzturēšana	7-8
	Vārīti rīsi	Ūdens karsēšana	Booster (palielinājums) - 9		Makaronu gatavošana un viršanas uzturēšana	5-6
	Risoto	Apbrūnināšana un grauzdēšana	7-8		Gatavošana	4-5
Dārzeni, pākšaugi	Vārīt	Ūdens karsēšana		Booster (palielinājums) - 9	Vārīšana	6-7
	Cept	Ellas karsēšana		9	Sacepts	8-9
	Sildīšana	Piederumu karsēšana		7-8	Gatavošana	6-7
	Sautēt	Piederumu karsēšana		7-8	Gatavošana	3-4
	Sacepšana	Piederumu karsēšana		7-8	Sacepumu apbrūnināšana	7-8
Gaļa	Cepta	Gaļa ,apbrūnināta ellā (ja sviestā, jaudas līmenis ir 6)		7-8	Gatavošana	3-4
	Grilētas	Pannas iepriekšējā uzkarsēšana		7-8	Grilēšana no abām pusēm	7-8
	Apbrūnināšana	Apbrūnināšana ellā (ja sviestā, jaudas līmenis ir 6)		7-8	Gatavošana	4-5
	Valgs/sautējums	Apbrūnināšana ellā (ja sviestā, jaudas līmenis ir 6)		7-8	Gatavošana	3-4
Zivis	Grilētas	Pannas iepriekšējā uzkarsēšana		7-8	Gatavošana	7-8
	Valgs/sautējums	Apbrūnināšana ellā (ja sviestā, jaudas līmenis ir 6)		7-8	Gatavošana	3-4
	Sacepts	Ellas vai tauku karsēšana		8-9	Sacepts	7-8
Olas	Ceptas	Pannas ar sviestu vai taukiem karsēšana		6	Gatavošana	6-7
	Omlete	Pannas ar sviestu vai taukiem karsēšana		6	Gatavošana	5-6
	Ar čaulu/vārītas	Ūdens karsēšana		Booster (palielinājums) - 9	Gatavošana	5-6
	Pankūkas	Pannas ar sviestu karsēšana		6	Gatavošana	6-7
Mērces	Tomāti	Apbrūnināšana ellā (ja sviestā, jaudas līmenis ir 6)		6-7	Gatavošana	3-4
	Ragū	Apbrūnināšana ellā (ja sviestā, jaudas līmenis ir 6)		6-7	Gatavošana	3-4
	Bešamela mērce	Bāzes sagatavošana (sviesta un miltu kausējums)		5-6	Uzkarsēt līdz viršanas temperatūrai	3-4
Kūkas, krēmi	Olu krēms	Uzkarsēt pienu līdz viršanas temperatūrai		4-5	Uzturēt vieglu viršanu	4-5
	Pudini	Uzkarsēt pienu līdz viršanas temperatūrai		4-5	Uzturēt vieglu viršanu	2-3
	Rīsu pudinš	Uzsildīt pienu		5-6	Uzturēt vieglu viršanu	2-3

5. Tehniskā apkalpošana

Plīts virsmas tehniskā apkope

Uzmanību! Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības pārliecinieties, vai gatavošanas zonas ir izslēgtas un siltuma signāllampiņa ir izslēgta.

5.1 Tīrīšana

Plīts virsma jātīra pēc katras lietošanas reizes.

Svarīgi:

Neizmantojiet abrazīvus sūkļus, tīrīšanas spilventiņus. To lietošana ar laiku var sabojāt stiklu. Neizmantojiet ķīmiskos kairinātājus, piemēram, cepeškrāsns vai traipu noņemšanas aerosolus.

Pēc katras lietošanas reizes ļaujiet atdzist plīts virsmai un to tīrīt, lai noņemtu piekaltušas pārtikas atliekas un traipus.

Cukurs vai pārtika ar paaugstinātu cukura saturu bojā plīts virsmu, un tas jānoņem nekavējoties.

Sāls, cukurs un smiltis var saskrāpēt stikla virsmu.

Izmantojiet mīkstu lupatiņu, papīra dvieļus vai speciālu plīts virsmas tīrīšanas produktu (ievērojiet ražotāja norādījumus).

NEKAD NELIETOT STRŪKLU TVAIKA TĪRĪTĀJUS!!!

Svarīgi:

Ja ir notikušas nejaušas noplūdes un no katliem ir pārlikuši šķidrumi, ir iespējams ieslēgt izplūdes vārstu, kas atrodas produkta apakšējā daļā, lai novērstu jebkurus pārpalikumus un lai varētu veikt tīrīšanu ar maksimālo higiēnas drošību.

Metāla režģa tīrīšana:

Režģis jāmazgā ar rokām karstā ūdenī un neitrālu mazgāšanas līdzekli un uzmanīgi jānosusina, lai izvairītos no oksidēšanās parādībām.

Aspiratora tehniskā apkope

Tīrīšana

Tīrīšanas veikšanai lietojiet TIKAI ar neitrālu šķidro mazgāšanas līdzekli samitrinātu drānu. TĪRĪŠANAI

NELIETOJIET RĪKUS VAI DARBARĪKUS!

Izvairieties no abrazīvu produktu lietošanas.

NELIETOJIET SPIRTU!

Tauku filtrs

Notur gatavošanas laikā radītās tauku daļiņas.

Tas ir jātīra vienu reizi mēnesī (vai, kad filtru piesātinājuma norādīšanas sistēma norādīs šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, ar roku vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā.

Mazgājot trauku mazgājamā mašīnā, tauku filtrs var zaudēt krāsu, bet tā filtrēšanas raksturlielumi paliek nemainīgi.

Attēls 32.3 - 32.5

Aktīvās ogles filtrs – keramiskais

(Tikai filtrējošai versijai)

Notur gatavošanas laikā radītās smakas.

Izstrādājums ir aprīkots ar smaku filtru komplektu. Smakas filtru piesātinājums rodas pēc vairāk vai mazāk ilgstošas lietošanas atkarībā no virtuves veida un tauku filtra tīrīšanas regularitātes. Smakas filtrus var termiski reģenerēt ik pēc 2/3 mēnešiem uzkarsētā krāsnī 200°C temperatūrā 45 minūtes. Pareiza reģenerācija nodrošina pastāvīgu filtrēšanas efektivitāti 5 gadus.

Attēls 32

5.2 Problēmu novēršana

KLŪDU KODS	APRAKSTS	IESPĒJAMIE IEMESLI	KLŪDU NOVĒRŠANA
E2	Komandu zona nodziest pie pārāk augstas temperatūras	Elektronisko daļu iekšējā temperatūra ir pārāk augsta	Uzgaidiet, līdz plīts virsma atdziest, pirms to atkārtoti izmantot
E3	Nepiemērots trauks	Magnētisko īpašību zudums	Noņemt katlu
E5	Saziņas problēmas starp lietotāja saskarni un indukcijas moduli.	Modulis nesaņem elektroenerģiju.Strāvas vads nav pievienots pareizi vai ir bojāts	Atvienojiet plīts virsmu no tīkla un pārbaudiet savienojumu
Visiem citiem klūdas ziņojumiem ( E ... U ... C ... )	Izsauciet tehnisko pakalpojumu dienestu un paziņojiet klūdas kodu

5.3 Pakalpojumu dienests

Pirms sazināties ar pakalpojumu dienestu

1. Pārliecinieties, vai nevarat atrisināt problēmu pats, balstoties uz "Traucējumu meklēšana" aprakstītajiem punktiem.
2. Izslēdziet un ieslēdziet ierīci, lai pārliecinātos, vai problēma joprojām pastāv.

Ja pēc iepriekšminētajām pārbaudēm kļūda nepazūd, sazinieties ar tuvāko pakalpojumu dienestu.

Aktīvās Ogles Filtrs – Keramiskais

(Samo za filtrirajuću verziju)
