NÁVOD NA OBSLUHU PRF0167054 ELICA

■ Power Level (úroveň výkonu)

Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca nenesie žiadnu zodpovednosť za akékol’vek problémy, škody alebo požiare spôsobené zariadením spôsobené nedodržaním pokynov obsiahnutých v tejto príručke. Zariadenie určené výlučne na použitie v domácnosti na varenie potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné použitia (napr. vykurovanie miestnosti). Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích prvkov.

Zariadenie môže mat' odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a inštaláciu zostávajú rovnaké.

Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii, používaní a bezpečnosti.
① Na zariadení nevykonávajte žiadne elektrické zmeny.
Pred inštaláciou skontrolujte, či nie je poškodený žiaden komponent. V opačnom prípade sa obrátte na predajcu a nepokračujte v inštalácii.
Overte neporušenost zariadenia skôr ako pristúpite k inštalácii. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú volitelné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpiť samostatne.

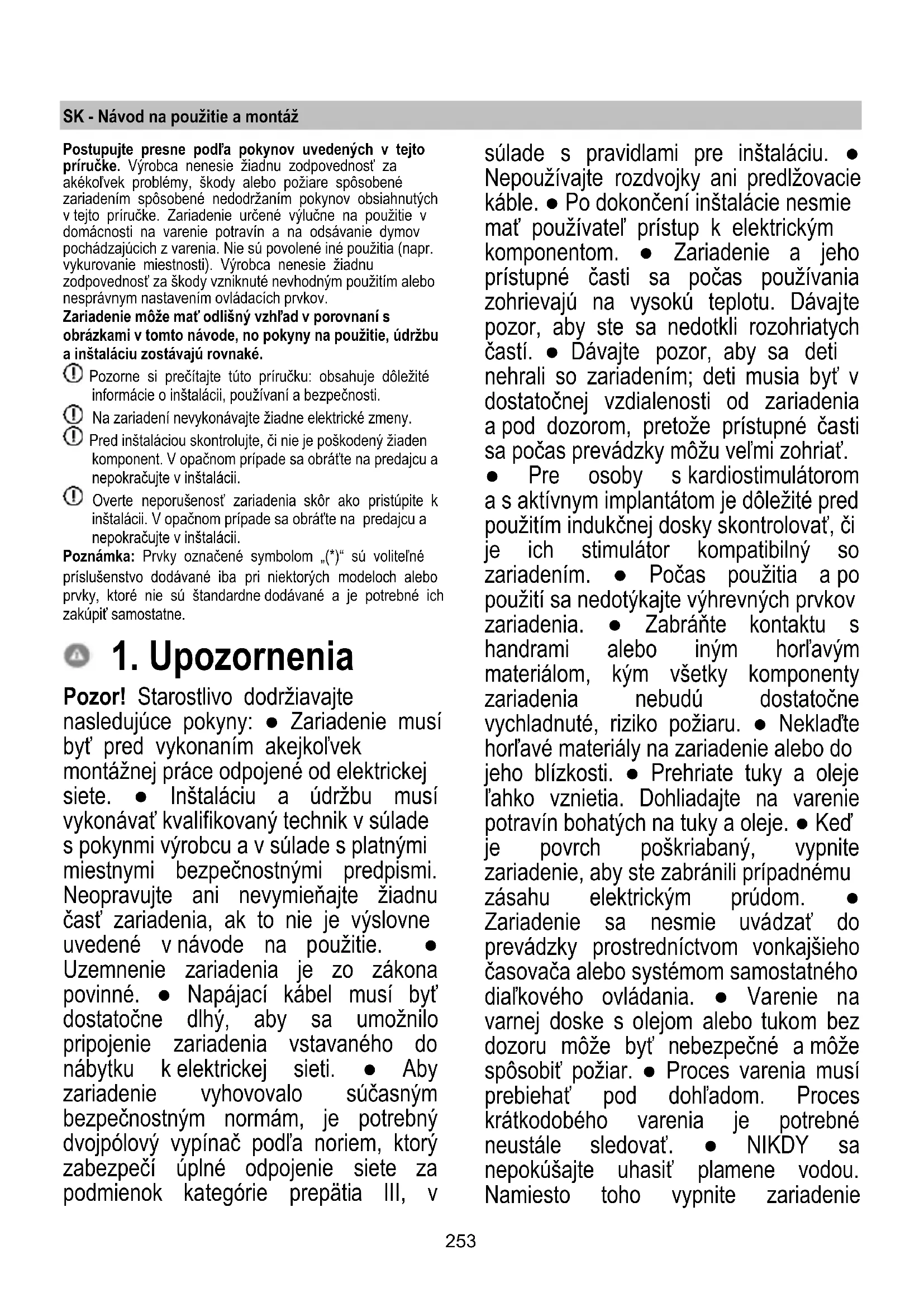

1. Upozornenia

Pozor! Starostlivo dodržiavajte nasledujúce pokyny: ● Zariadenie musí byť pred vykonaním akejkoľvek montážnej práce odpojené od elektrickej siete. ● Inštaláciu a údržbu musí vykonávať kvalifikovaný technik v súlade s pokynmi výrobcu a v súlade s platnými miestnymi bezpečnostnými predpismi. Neopravujte ani nevymieňajte žiadnu časť zariadenia, ak to nie je výslovne uvedené v návode na použitie. ● Uzemnenie zariadenia je zo zákona povinné. ● Napájací kábel musí byť dostatočne dlhý, aby sa umožnilo pripojenie zariadenia vstavaného do nábytku k elektrickej sieti. ● Aby zariadenie vyhovovalo súčasným bezpečnostným normám, je potrebný dvojpólový vypínač podľa noriem, ktorý zabezpečí úplné odpojenie siete za podmienok kategórie prepätia III, v

súlade s pravidlami pre inštaláciu. • Nepoužívajte rozdvojky ani predlžovacie káble. • Po dokončení inštalácie nesmie mat' používatel' prístup k elektrickým komponentom. • Zariadenie a jeho prístupné časti sa počas používania zohrievaju na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli rozohriatych častí. • Dávajte pozor, aby sa deti nehrali so zariadením; deti musia byt' v dostatočnej vzdialenosti od zariadenia a pod dozorom, pretože prístupné časti sa počas prevádzky môžu veľmi zohriat'. • Pre osoby s kardiostimulátorom a s aktívnym implantátom je dôležité pred použitím indukčnej dosky skontrolovať, či je ich stimulátor kompatibilný so zariadením. • Počas použitia a po použití sa nedotýkajte výhrevných prvkov zariadenia. • Zabráňte kontaktu s handrami alebo iným horľavým materiálom, kým všetky komponenty zariadenia nebudú dostatočne vychladnuté, riziko požiaru. • Neklad'te horľavé materiály na zariadenie alebo do jeho blízkosti. • Prehriate tuky a oleje l'ahko vznietia. Dohliadajte na varenie potravín bohatých na tuky a oleje. • Ked' je povrch poškriabaný, vypnite zariadenie, aby ste zabránili prípadnému zásahu elektrickým prúdom. • Zariadenie sa nesmie uvádzať do prevádzky prostredníctvom vonkajšieho časovača alebo systémom samostatného dial'kového ovládania. • Varenie na varnej doske s olejom alebo tukom bez dozoru môže byt' nebezpečné a môže spôsobit' požiar. • Proces varenia musí prebiehať pod dohl'adom. Proces krátkodobého varenia je potrebné neustále sledovať. • NIKDY sa nepokúšajte uhasit' plamene vodou. Namiesto toho vypnite zariadenie

a zakryte plameň napríklad vekom alebo hasiacou pokrývkou. Nebezpečenstvo požiaru: neukladajte predmety na varnú dosku. • Nepoužívajte parné čističe, existuje riziko úrazu elektrickým prúdom. • Neukladajte magnetické predmety ako nože, vidličky, lyžice na povrch varnej dosky, pretože by sa mohli prehriat'. • Pred pripojením zariadenia k elektrickej sieti: skontrolujte identifikačný štítok (umiestnený na spodnej časti zariadenia), aby ste sa uistili, že napätie a výkon zodpovedajú hodnotám siete a že elektrická zásuvka je vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára.

Dôležité: ● Po použití vypnite varnú dosku ovládacím zariadením a nespoliehajte sa na detektor prítomnosti hrnca. ● Zabráňte rozliatiu tekutín, preto pri uvádzaní tekutín do varu alebo pri ich ohrievaní znížte prívod tepla. ● Nenechávajte ohrievacie prvky zapnuté, ked' sú na nich uložené prázdne hrnce alebo panvice, alebo ked' na nich nie sú uložené žiadne nádoby. ● Po dokončení varenia vypnite príslušnú varnú zónu. ● Na varenie nikdy nepoužívajte hliníkovú fóliu a nikdy na dosku priamo neumiestňujte výrobky balené do hliníka. Došlo by k roztopeniu hliníka a nenapravitel'nému poškodeniu vášho zariadenia. ● Nikdy neohrievajte neotvorenú konzervu alebo plechovú nádobu s potravinami: môže vybuchnút! Toto upozornenie platí pre všetky ostatné druhy varných dosiek. ● Použitie vysokého výkonu, ako je funkcia Booster, nie je vhodné pre zohrievanie niektorých tekutín, ako napríklad olej na vyprážanie. Nadmerné teplo by mohlo byt' nebezpečné. V týchto prípadoch odporúčame použit' nižší výkon. ● Nádoby musia byt' umiestnené priamo na varnej ploche a musia byt' v strede. V žiadnom prípade nevkladajte medzi hrniec a varnú dosku iné predmety. • V prípade vysokých teplôt zariadenie automatický zníži stupeň výkonu varných zón. • Skôr ako vykonáte akýkol'vek úkon čistenia alebo údržby, zariadenie odpojte z elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača obydlia. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Zariadenie smú používať deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, ked' sú pod dozorom alebo ked' im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby pochopili nebezpečenstvá spojené so zariadením. • Deti musia byt' pod dozorom, aby sa so zariadením nehrali. • Čistenie a údržbu nesmú vykonávať deti bez dozoru. • V miestnosti musí byt' zabezpečené dostatočné vetranie, ked' sa zariadenie používa súčasne s d'alšími spal'ovacími zariadeniami na plyn alebo iné palivá. • Zariadenie sa musí často čistiť, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. • Nedodržanie postupov čistenia zariadenia a výmeny a čistenia filtrov spôsobuje riziká požiarov. • Varenie na spôsob flambovania je prísne zakázané. • Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolat' požiar, preto sa mu vždy vyhýbajte. • Vyprážanie je nutné vykonávať pod dozorom, aby sa zabránilo zapáleniu prehriateho oleja. • UPOZORNENIE: Ked' je varná doska v prevádzke, prístupné časti zariadenia sa môžu zohriat'. • Pozor! Zariadenie

nepripájajte k elektrickej sieti až do úplného ukončenia inštalácie. • Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. • Nasatý vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. • Zariadenie nikdy nepoužívajte bez správne namontovanej mriežky! • Na inštaláciu používajte iba pripevňovacie skrutky vo výbave so zariadením, alebo, ak nie sú vo výbave, kúpte si vhodný typ skrutiek. Používajte skrutky so správnou dĺžkou uvedenou v Návode na inštaláciu. • Ked’ je toto zariadenie a iné zariadenia napájané energiou, ktorá nie je elektrická, v prevádzke súčasne, záporný tlak v miestnosti nesmie presiahnuť 4 Pa (4 × 10-5 bar). • Je dôležité uchovávať tento návod, aby ste doň mohli kedykol’vek nahliadnuť. V prípade predaja, odstúpenia alebo st’ahovania zaistite, aby zostala spoločne s výrobkom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/EÚ - UK SI 2013 No3113, o odpade z elektrických a elektronických zariadení (OEEZ). Uistite sa o správnom spôsobe likvidácie tohto výrobku: prispievate tak k predchádzaniu možným negativnym následkom pre životné

prostredie a pre zdravie. Symbol — na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovat’ v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený.

Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s týmito normami:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301. EN 60350-2;

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Ked' začínate varit', zapnite zariadenie na minimálnu rýchlost', a nechajte ho zapnuté aj niekol'ko minút po ukončení varenia. Rýchlost' zvýšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.

2. Používanie

Využitie varnej dosky

Systém indukčného varenia je založený na fyzikálnom jave magnetickej indukcie. Základnou charakteristikou tohto systému je priamy prenos energie z generátora do hrnca.

Výhody:

Pri porovnaní s elektrickými varnými doskami je vaša indukčná doska:

• bezpečnejšia: nižšia teplota na povrchu skla.
• rýchlejšia: kratšie doby potrebné na ohriatie jedál.
• presnejšia: varná doska okamžite reaguje na vaše príkazy
• účinnejšia: 90% absorbovaná energie sa transformuje na teplo. Okrem toho, po odstránení hmca z varnej dosky sa prenos tepla okamžite preruší, aby sa zabránilo zbytočným tepelným stratám.

2.1 Nádoby na varenie

aby sa zabránilo trvalému poškodeniu povrchu dosky, nepoužívajte:

• nádoby s nedokonale rovným dnom.
• kovové nádoby so smaltovaným dnom.
• nádoby s drsným podkladom, aby sa zabránilo poškrabaniu plochy varnej dosky.
• nikdy neklad'te teplé hrnce a panvice na povrch ovládacieho panelu varnej dosky

2.1.1 Existujúce nádoby

Indukčné varenie využíva magnetizmus na výrobu tepla. Nádoby preto musia obsahovať železo. Môžete skontrolovať, či materiál hrnca je magnetický použitím jednoduchého magnetu. Hrnce nie sú vhodné v prípade, že nie sú magneticky rozpoznatel'né.

2.1.2 Odporúčané priemery dna hrnca

DÔLEŽITÉ : Ak hrnce nemajú správnu veľkost', varné zóny sa nezapnú

Ak chcete vidieť minimálny priemer hrnca, ktorý sa použije na každú jednotlivú zónu, nahliadnite do obrázkovej časti tejto príručky.

2.2 Úspora energie

Na dosiahnutie čo najlepších výsledkov odporúčame:

• Používajte panvice a hrnce, ktoré majú priemer dna rovnaký ako má varná zóna.
• Používajte iba hrnce a panvice s rovným dnom.
• Tam, kde je to možné, použivajte pri varení na hrncoch pokrievky.
• Zeleninu, zemiaky atd. varte v malom množstve vody, aby sa skrátila doba varenia.
• Používajte tlakový hrniec, znižuje ešte viac spotrebu energie a dobu varenia.
• Umiestnite hrniec do stredu varnej zóny znázornenej na varnej doske.

Použitie odsávača

Odsávací systém sa môže použit' v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.

Odsávacia verzia

Pary sa odčerpávajú smerom von prostredníctvom série potrubí (kupujú sa samostatne) pripevnených k spojovacej prírube, ktorá je už vo výbave.

Priemer odvádzacej trubky musí byť ekvivalentný priemeru spojovacieho krúžku:

• v prípade obdlžnikového výstupu 222 x 89 mm
• v prípade kruhového výstupu ∅ 150 mm (*)

Viac informácií nájdete na stránke týkajúcej sa príslušenstva odsávacej verzie v obrázkovej časti tejto príručky. Výrobok pripojte k trubkám a vypúšťacím otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia príruba).

Preto odmietame akúkol'vek zodpovednosť.

⚠ Použite čo možno najkratšie potrubie.
Použite potrubie s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°).
① Vyhnite sa drastickým zmenám prierezu potrubia.

Filtračná verzia

Nasatý vzduch sa bude filtrovať pomocou vhodných tukových filtrov a zápachových filtrov pred opätovným dopravením do miestnosti. Viac informácií nájdete na stránke týkajúcej sa príslušenstva v návode na montáž - Filtračná verzia.

Varovanie: V prípade vypúšt'anie dovnútra nábytku zabezpečte minimálny prechodový úsek vzduchu pomocou panelu podstavca približne 120cm².

Navštívte webové stránky www.elica.com a www.shop.elica.com, aby ste si pozreli kompletný rad súprav, aby ste mohli vykonat' rôzne spôsoby montáže filtračnej a odsávacej verzie.

3. Montáž

- Elektrickú aj mechanickú inštaláciu musí vykonat' špecializovaný personál. Spotrebič je navrhnutý tak, aby bol zabudovaný do pracovnej dosky s hrúbkou 2 – 6 cm v prípade inštalácie TOP; 2,5 – 6 cm v prípade inštalácie FLUSH.

Minimálna vzdialenost' medzi varnou doskou a stenou musí byt' aspoň 5 cm od prednej strany, aspoň 4 cm na bokoch a aspoň 50 cm od horných skriniek.

POZN.: Navrhované vzdialenosti sú orientačné: pri navrhovaní priestorov je nutné dodržiavať pokyny výrobcu kuchyne.

• Odpojte zariadenie od elektrickej siete.
• Inštaláciu musí vykonať kvalifikovaný profesionál, ktorý pozná platné normy pre montáž a bezpečnosť. • Výrobca odmieta akúkol’vek zodpovednosť za škody spôsobené na osobách, zvieratách alebo veciach následkom nedodržania pokynov uvedených v tejto kapitole. • Napájací kábel musí byť dostatočne dlhý, aby bolo možné odstránenie varnej dosky z pracovnej plochy. • Uistite sa, že napätie uvedené na výrobnom štítku na spodnej strane spotrebiča zodpovedá hodnotám elektrickej siete obydlia, v ktorom bude namontovaný.
  Nepoužívajte predlžovacie káble. • Uzemňovací elektrický kábel musí byť o 2 cm dlhší ako ostatné káble. • V prípade, že domáci spotrebič nie je vybavený napájacím káblom, použite kábel s prierezom vodiča minimálne 2,5 mm2 pre výkon až do 7200 wattov; pri vyšších výkonoch musí byť 4 mm2. • Kábel v žiadnom bode nesmie dosiahnuť teplotu o 50 °C vyššiu ako je teplota prostredia. • Spotrebič je určený na

trvalé pripojenie k elektrickej sieti.

• Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je siet'ový kábel správne namontovaný.
• Pozor! Prepojovací kábel musí vymenit autorizovaný technický servis alebo osoba s podobnou kvalifikáciou.

Poznámka: výrobok je vybavený funkciou obmedzenia výkonu Power Limitation, ktorá umožňuje nastavit' limit maximálnej hodnoty absorpcie kw.

Nastavenie je potrebné vykonať vo fáze pripojenia výrobku k elektrickej sieti alebo pri opätovnom pripojení k elektrickej sieti (v priebehu nasledujúcich 2 minút).

Postupnosť nastavenia funkcie obmedzenia výkonu Power Limitation nájdete v tejto príručke v oddiele Prevádzka.

3.3 Montáž

Pred začatím inštalácie:

• Po vybalení výrobku skontrolujte, či nebol počas prepravy poškodený a v prípade problémov sa pred inštaláciou obrát'te na predajcu alebo na oddelenie starostlivosti o zákazníkov.
• Skontrolujte, či má zakúpený výrobok rozmery zodpovedajúce zvolenému miestu inštalácie.
• Uistite sa, že v obale sa nenachádza (pre účely prepravy) doplnkový materiál (napríklad sáčky so skrutkami, záruky atd.), ktorý je potrebné vybrat' a uschovat'.
• Okrem toho skontrolujte, či je v blízkosti miesta inštalácie k dispozícii elektrická zásuvka.

Príprava nábytku na vstavanie:

- Výrobok sa nesmie inštalovať nad chladiace zariadenia, umývačky riadu, kachle, pece, práčky a sušičky.

- Vykonajte všetky rezacie práce na nábytku ešte pred vložením varnej dosky a opatrne odstráněte hobliny alebo piliny.

- Pre optimalizáciu filtračného zariadenia sa odporúča urobit' štrbinu v podstavci, kde môžete vložit' mriežku.

DÔLEŽITÉ: použite jednozložkové tesniace lepidlo (S), ktoré je odolné voči teplotám až do 250 °C; pred inštaláciou je nutné lepené povrchy dôkladne očistiť a odstránit’ všetky látky, ktoré by mohli zhoršit’ pril’navosť lepených povrchov (napr. separačné prostriedky, konzervačné prostriedky, tuky, oleje, prach, zvyšky starého lepidla atd’).; lepidlo je potrebné rovnomerne naniest’ po celom obvode rámu; po zlepení nechajte lepidlo schnúť asi 24 hodín.

Obr. 2 - 16(B)

Pozor! Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobit' riziká elektrickej povahy.

Poznámka: pre správnu inštaláciu výrobku odporúčame pripevnit potrubia lepidlom s nasledujúcimi vlastnosťami:

• elastický film z jemného PVC, s lepidlom na báze akrylátu
• rešpektuje normu DIN EN 60454
• retardér plameňa
• vynikajúca odolnost voči starnutiu
• odolný voči teplotným výkyvom
• použitel'ný pri nízkych teplotách

4. Činnost'

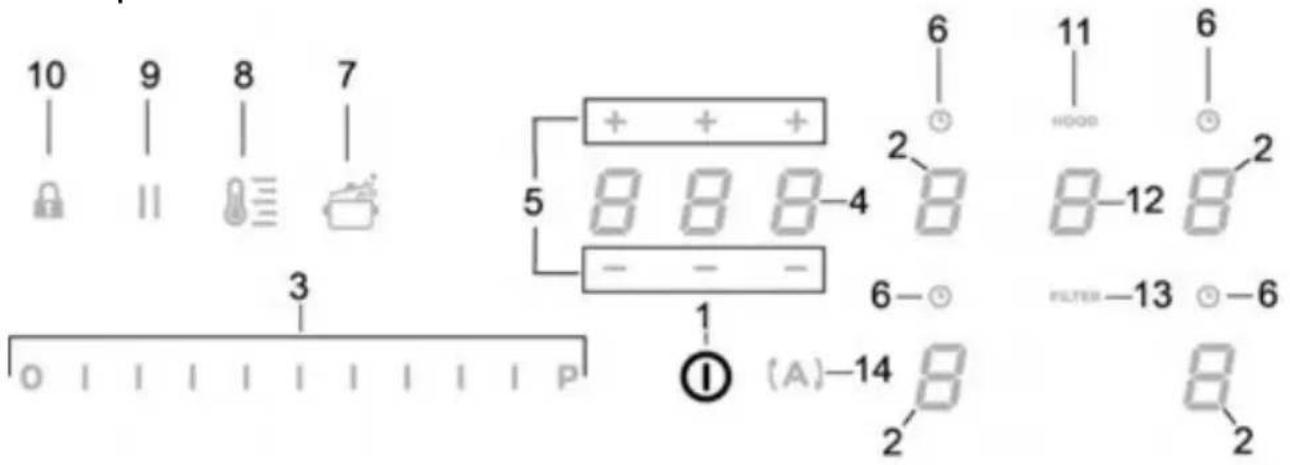

Ovládací panel

10 9 8 7 5 3 0 1 1 1 1 1 1 1 1 P ① (A)-14 6 2 8 8-4 - - - 6- 11 HOOD 6 2 8-12 8 FILTER-13 -6 8 2

Tlačidlá/Displej

1. ON/OFF (zapnutie/vypnutie) varnej dosky/odsávača
2. Výber varnej zóny

Displej varná zóna

1. Zvýšenie/zníženie Power level (úroveň výkonu) a sacieho výkonu Zobrazenie Power level (úroveň výkonu) a sacieho výkonu
2. Aktivácia časovača „STAND_ALONE“ (samostatný) Displej: Časovač „STAND_ALONE“ (samostatný) / časovač varných zón
3. Zvýšenie/zníženie času časovača „STAND_ALONE“ (samostatný) / časovača varných zón
4. Aktivácia časovača varných zón Indikátor časovača varných zón aktivny

5. Aktivácia Automatic Heat Up (automatický ohrev)

6. Aktivácia Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia)

7. Pauza
8. Key Lock (zablokovanie tlačidiel)
9. Indikátor aktívneho odsávača Aktivácia indikátora saturácie filtrov
10. Výber/aktivácia odsávača Displej odsávača

Displej saturácie uhlíkového/keramického filtra - tukový filter

Čo treba vediet', skôr než začnete:

Všetky funkcie tejto varnej dosky sú navrhnuté tak, aby boli v súlade s najprísnejšími bezpečnostnými normami. Z tohto dôvodu:

• Niektoré funkcie sa neaktivujú alebo sa automaticky deaktivujú, ak sa na horákoch nenachádzajú žiadne hrnce alebo ak sú zle umiestnené.
• V iných prípadoch sa aktivované funkcie automaticky deaktivujú po niekolkých sekundách, ak zvolená funkcia vyžaduje d'alšie nastavenie, ktoré nie je vykonané (napr. „Zapnút' varnú dosku“ bez „Vybrat' varnú zónu“ a „Prevádzková teplota“, alebo „Funkcia Lock“ (zablokovat') alebo „Časovač“).

Pozor! V prípade (napríklad) dlhšej prevádzky vypnutie jej zóny nemusí byť okamžité, pretože v priebehu udzovacej fázy sa na displeji varných zón objaví symbol orý informuje o tom, že sa nachádzate v tejto fáze.

Skôr ako sa priblížite k varnej zóne, počkajte, kým sa displej vypne.

Displej varnej zóny

na displejoch týkajúcich sa varných zón sa zobrazí:

Varná zóna zapnutá	[740T]
Power Level (úroveň výkonu)
Residual Heat Indicator(ukazovatel' zostatkového tepla)
Pot Detector (detektor hrncov)	[KTBD]
Funkcia Bridge (premostenie)aktívna	[OK3Y]
Funkcia Temperature Manager(správa teploty) aktívna
Funkcia Child Lock (detskýzámok) aktívna	[WHHT]
Funkcia Pauza
Funkcia Automatic Heat UP(automatický ohrev)	[200Z]

Vlastnosti dosky

■ Safe Activation (bezpečná aktivácia)

Výrobok sa zapne iba v prítomnosti hrncov na varných zónach: proces ohrevu sa nespustí alebo sa preruší v prípade neprítomnosti alebo odstránenia hrncov.

■ Pot Detector (detektor hrncov)

Výrobok automaticky zistí prítomnosť hrncov na varných zónach.

■ Safety Shut Down (bezpečnostné vypnutie)

Z bezpečnostných dôvodov má každá varná zóna maximálnu dobu prevádzky, ktorá závisí od nastavenej úrovne výkonu.

■ Residual Heat Indicator (ukazovatel' zostatkového tepla)

Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zostatkového tepla signalizovaná symbolom „, ktorý sa zobrazí na displeji príslušnej varnej zóny.

Prevádzka

Poznámka: Na aktiváciu ktorejkoľvek funkcie je potrebné najskôr aktivovať požadovanú zónu

Zapnutie

Krátko stlačte (dotknite sa) ON/OFF (1) varnej

dosky/odsávača: rozsvieti sa symbol nad'alej stláčajte, na chvíľu sa zobrazia všetky dostupné funkcie, potom zostanú aktívne iba hlavné funkcie. Ostatné bude možné zapnút' a používat' neskôr, počas používania zariadenia.

DÔLEŽITÉ:

všetky dostupné funkcie budú svietit' slabým svetlom, ktoré zosilnie iba vo chvíli ich aktivácie.

Na vypnutie znovu stlačte

Poznámka: Táto funkcia má prednost' pred všetkými ostatnými.

■ Výber varných zón

Dotknite sa (stlačte) oblasti Výberu/Displeja (2), ktorá zodpovedá požadovanej varnej zóne.

■ Power Level (úroveň výkonu)

Výrobok je vybavený prídavnou úrovňou výkonu (nad úrovňou 5), ktorá zostáva aktívna 5 minút, potom sa výkon vráti na predchádzajúcu úroveň.

Key Lock (zablokovanie tlačidiel) umožňuje zablokovať nastavenia dosky, aby sa zabránilo náhodným poškodeniam, pričom už nastavené funkcie zostanú aktívne.

Aktivácia:

- stlačte

Poznámka: ak počas aktívnej funkcie Key Lock (zablokovanie tlačidiel) dôjde k stlačeniu akejkol'vek inej funkcie, symbol

začne blikat', čo znamená, že funkcia je aktívna. Ak e znovu nastaviť funkcie, musíte funkciu vypnút'.

Funkcia Automatic Heat UP (automatický ohrev) umožňuje rýchlejšie dosiahnutie nastaveného výkonu. Táto funkcia poskytuje výhodu rýchlejšieho varenia bez rizika spálenia jedál, pretože teplota nepresahuje teplotu nastavenej úrovne. Táto funkcia je dostupná pri úrovniach výkonu 1-8.

Aktivácia:

- pri zapnutej varnej zóne stlačte

- na displeji (2) sa zobrazí blikajúci symbol „,”ktorý sa strieda s výkonom nastaveným vo varnej zóne

Pri zvýšení úrovne výkonu varnej zóny: funkcia Automatic Heat Up (automatický ohrev) zostane aktívna aj pri novom nastavení teploty;

Poznámka: pri súčasnom výbere inej varnej zóny bude

symbol (1) svietit' slabým svetlom a aj pri tejto zóne bude takto možné aktivovat' túto funkciu. Funkcia zostane aktívna v zóne, v ktorej bola nastavená, ako je to signalizované aj na displeji (2)

■ Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia)

Temperature Manager (správa teploty) je kontrolná funkcia, ktorá umožňuje udržiavanie tepla pri konštantnej teplote a pri optimalizovanej úrovni výkonu ideálnej na udržanie teploty už pripravených jedál. Funkcia Temperature Manager (správa

teploty) sa aktivuje prvým stlačením tlačidla

Na displeji (2) zóny, ktorá používa správu teploty, sa zobrazí symbol

Poznámka: pri súčasnom výbere inej varnej zóny bude

symbol (8) svietit' slabým svetlom a aj pri tejto zóne bude takto možné aktivovať túto funkciu. Funkcia zostane aktívna v zóne, v ktorej bola nastavená, ako je to signalizované aj na displeji (2)

Poznámka: ak viacero zón naraz používa funkciu Temperature Manager (Warming Function) (správa teploty - ohrievacia funkcia), najprv vyberte požadovanú zónu pomocou zóny vo Výbere (2).

Funkciu môžete deaktivovat' aj pomocou Lišty výberu (3), ked' nastavíte Power Level (úroveň výkonu) na „O“. Pauza

Funkcia Pauza umožňuje pozastaviť akúkol'vek funkciu aktivnu na doske tak, že sa varný výkon nastaví na nulu.

Aktivácia:

- stlačte „” (9) - zobrazí sa blikajúci symbol „” na displeji (2)

Na deaktiváciu funkcie:

• stlačte (9) Lišta výberu (3) sa rozsvieti

- na deaktiváciu funkcie stlačte/posúvajte prstami po Lište výberu (3)

Poznámka: deaktiváciou sa obnoví stav dosky pred pauzou, doska bude pokračovat' v prevádzke pri nastaveniach zvolených predtým.

Poznámka: ak sa do 10 minút funkcia Pauza nedeaktivuje, doska sa automaticky vypne.

Poznámka: funkcia Pauza nemá vplyv na odsávanie

- Časovač STAND ALONE (samostatný)

Funkcia časovača je odpočítavanie nezávislé od varných zón (a odsávacej zóny). Časovač sa aktivuje stlačením Zóna/Displej (4)

Použite symboly (5) na nastavenie trvania Časovača, ktoré sa zobrazí v Zóne/Displeji (4) Poznámka: aby sa odpočítavanie spustilo, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku.

Poznámka: časovač sa môže nastavit maximálne na 1h a 59 min.

V Zóne/Displeji (4) sa zobrazí zostávajúci čas; po skončení odpočítavania zaznie zvukový signál

Poznámka: pri zobrazení odpočítavania sa pri zostávajúcom čase menšom ako 10 minút použije nasledovný formát

- minúty

- sekundy

s trvalo svietiacou bodkou

Na vypnutie časovača:

• zvol'te Zóna/Displej (4)
- nastavte trvanie Časovača na pomocou
- + (5)

Časovač varných zón

Funkcia Časovač varných zón je odpočítavanie, ktoré je možné nastavit' aj dočasne na každej varnej zóne Po skončení nastaveného času sa varné zóny automaticky vypnú a na upozornenie používatel'a zaznie príslušný zvukový signál.

Aktivácia funkcie Časovač varných zón

• Stlačte (6) pre danú varnú zónu

- Použite symboly - + (5) na nastavenie trvania Časovača, ktoré sa zobrazí v Zóne/Displeji (4);

počas nastavovania symbol (6) bliká

Poznámka: aby sa spustil časovač varnej zóny, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku.

Poznámka: opakovaným dlhým stlačením (6) vynulujete časovač varnej zóny

Úkon podľa potreby zopakujte na viacerých varných zónach.

Poznámka : každá varná zóna môže mať nastavený iný časovač. Na displeji (4) sa zobrazí odpočítavanie aktuálne zvolenej varnej zóny. Ak nie je zvolená žiadna zóna, po stlačení displeja (4) sa zobrazí odpočítavanie pre časovač „STAND-ALONE“ (samostatný).

Formát zobrazenia odpočítavania je rovnaký ako pre časovač „STAND-ALONE“ (samostatný) (pozri predchádzajúci odsek Časovač „STAND ALONE“ (samostatný))

Na vypnutie časovača:

- vyberte varnú zónu (2)

- nastavte trvanie Časovača na 000 pomocou - + (5)

■ Power Limitation (obmedzenie výkonu)

Funkcia Power Limitation (obmedzenie výkonu) znamená režim, v ktorom je obmedzená najvyššia spotreba energie a reguluje sa najvyšší výkon vo všetkých aktívnych varných zónach. V tomto režime celková spotreba energie varnej dosky neprekročí najvyššiu nastavenú hodnotu.

Poznámka: nastavenie sa musí vykonať pri vypnutej doske bez toho, aby ste stlačili tlačidlo ON/OFF (1), vo chvíli pripojenia varnej dosky do siete alebo pri opätovnom pripojení do siete, do 2 minút od pripojenia.

Na nastavenie funkcie Power Limitation (obmedzenie výkonu):

- stlačte (A)

(symbol bude blikat', ale len prvé 2 minúty od pripojenia do siete)

- pri každom stlačení zaznie krátky zvukový signál

- po stlačení všetkých zón na Displeji (2) môžete pustit' tlačidlo (A)

v tejto chvíli:

na displeji (2-FL) sa zobrazí aktuálne zobrazenie**

Na zmenu nastavenia Power Limitation (obmedzenia výkonu)

• stlačte Displej (2) v zóne vl'avo vpredu (FL)
  prstami posúvajte po Lište výberu (3) a vykonajte nové nastavenie
• na uloženie zvoleného nastavenia stlačte na dve sekundy
  tlačidlo ON/OFF (1). Zaznie dlhší zvukový signál, potvrdzujúci vykonané nastavenie.

Varné zóny sú vďaka funkcii Bridge schopné pracovať v kombinovanom režime, pričom vytvárajú jedinú zónu s tou istou úrovňou výkonu. Táto funkcia umožňuje rovnomerné varenie s panvicami a hrncami väčších rozmerov. Je možné súčasne používať prednú varnú zónu ako „Hlavnú zónu“ a zadnú varnú zónu ako „Vedľajšiu“ (ak si chcete overiť, v ktorých zónach je dostupná táto funkcia, pozrite si obrazovú časť tohto návodu na použitie).

Na aktiváciu funkcie Bridge:

• vyberte naraz obidve varné zóny, ktoré chcete používat'
• na Displeji (2) „Vedl'ajšej“ varnej zóny sa objaví symbol „”
• pomocou Lišty výberu (3) je možné nastavit' prevádzkovú úroveň (výkon), ktorá sa zobrazí na Displeji (2) „Hlavnej“ varnej zóny

- na deaktiváciu funkcie Bridge stačí rovnakým spôsobom zopakovat' proces aktivácie

Poznámka: ak je v režime Bridge aktivovaný Časovač varných zón, automaticky sa vypnú obidve varné zóny, pretože v tomto prípade sa považujú za jedinú, kombinovanú zónu.

POUŽITIE ODSÁVAČA

Zapnutie

Krátko stlačte (dotknite sa) ON/OFF (1) varnej

dosky/odsávača: rozsvieti sa symbol naďalej stláčajte, na chvíľu sa zobrazia všetky dostupné funkcie, potom zostanú aktivne iba hlavné funkcie. Ostatné bude možné zapnút’ a používat’ neskôr, počas používania zariadenia.

DÔLEŽITÉ:

všetky dostupné funkcie budú svietit' slabým svetlom,
ktoré zosilnie iba vo chvíli ich aktivácie.

Na vypnutie znovu stlačte

Poznámka: Táto funkcia má prednost' pred všetkými ostatnými.

■ Zapnutie odsávacieho systému: Otvorte klapku jemným dotykom Zóny výberu (12) pre aktiváciu odsávacieho systému.

Poznámka: Odsávacia zóna je vybavená mechanickou rotačnou klapkou FLAP. Je potrebné otvorit' FLAP ešte pred prístupom do odsávača pre aktiváciu odsávacieho systému. Odsávač je vybavený snímačom, ktorý, pri aktivovanom odsávaní, v prípade, ak sa FLAP úplne zatvorí, automaticky zastaví motor. Odsávanie sa obnoví len, ked' sa znovu otvorí FLAP.

■ Rýchlost' (výkon) odsávania:

Odsávač je vybavený troma úrovňami rýchlosti (výkonu) odsávania

Dotknite sa a prstami posúvajte po Lište výberu (3): smerom doprava zvýšite výkon, smerom doľava znížite výkon.

Výrobok je vybavený 2 prídavnými úrovňami výkonu (nad úrovňou 3)

– Power Booster 1 (zvýšenie výkonu 1): časový limit 15 min,
– Power Booster 2 (zvýšenie výkonu 2): časový limit 5 min,
potom sa výkon vráti na predtým nastavenú úroveň.

Dotknite sa a prstami posúvajte po Lište výberu (3) (nad úroveň 3) a aktivujte Power Booster 1 (zvýšenie výkonu 1) Úroveň funkcie Power Booster 1 je zobrazená v oblasti Výber/Displej (12) pomocou blikajúceho čísla „4“

Dotknite sa a prstami posúvajte po Lište výberu (3) (nad úroveň 3) a aktivujte Power Booster 2 (zvýšenie výkonu 2) Úroveň funkcie Power Booster 2 je zobrazená v oblasti Výber/Displej (12) pomocou blikajúceho symbolu „P“

■ Automatický chod

Odsávač pár sa zapne pri najvhodnejšej rýchlosti, pričom sa sací výkon prispôsobí maximálnej úrovni varenia, použítej vo varných zónach.

Ked' sa vypnú varné zóny, odsávač pár upraví svoju rýchlost' odsávania tak, že ju postupne zníži, pričom odstraňuje zostatkové výpary a pachy.

Na aktiváciu tejto funkcie:

Stlačte (A)

Poznámka: ak počas automatického chodu zvolíte na Lište výberu (3) rýchlosti od 1 do 3, automatický chod sa preruší. Pri vol'be Power Booster (zosilňovač výkonu) bude automatický chod pokračovať po skončení nastaveného časového obdobia. Symbol „” po celý čas bliká.

Poznámka: v prípade vypnutia dosky s aktivnym Automatickým chodom sa vypnutie odsávača uskutoční automaticky a postupne.

■ Ukazovatel' nasýtenia filtrov

Odsávač pár signalizuje, kedy je potrebné vykonať údržbu filtrov:

Poznámka: táto funkcia je prednastavená ako vypnutá (postup pri zapnutí pozri v odseku „Aktivácia ukazovatel’a nasýtenia filtrov“)

■ Vynulovanie nasýtenia filtrov

Po vykonaní údržby filtrov (tukový a/alebo uhlíkové/keramické) podržte dlho stlačené „FILTER“ (13); „FILTER“(13) zhasne a znovu sa spustí počítadlo ukazovateľa.

■ Aktivácia ukazovatel'a nasýtenia filtrov

Tento ukazovatel' je za bežných okolností vypnutý.

• zapnite odsávaciu plochu pomocou
• ked' sú motor odsávania a varné zóny vypnuté, stlačte Zónu výberu (12)
• podržte dlho stlačené „HOOD“ (11), kým sa na Displeji (12) striedavo nezobrazia blikajúce písmená „F“ – „G“

— stlačte Displej (12) vo chvíli, ked' sa zobrazí písmeno „F“
– stlačte „FILTER“ (13) – blikajúca kontrolka
- znovu podržte dlho stlačené „HOOD“ (11) na potvrdenie aktivácie ukazovateľa uhlíkových/keramických pachových filtrov

Tukový filter

Spotrebič je určený na použitie v spojení so SÚPRAVOU okenného senzora Window (výrobca nedodáva).

Ak je nainštalovaná súprava okenného senzora Window (iba v prípade, že sa používa režim ODSÁVANIA), odsávanie vzduchu sa deaktivuje vždy, ked' senzor zistí, že okno v miestnosti, na ktorom je namontovaný, je zatvorené.

• elektrické pripojenie SÚPRAVÝ k spotrebiču musí vykonat' kvalifikovaný a špecializovaný technik.
• SÚPRAVA musí mat' samostatnú certifikáciu v súlade s bezpečnostnými normami, ktoré sa vzt'ahujú na komponent a jeho použitie so spotrebičom. Montáž sa musí vykonat' v súlade s platnými nariadeniami pre domáce spotrebiče.

POZOR:

• káblové vedenie SÚPRAVY na pripojenie k spotrebiču musí byt' súčast'ou obvodu s certifikáciou pre bezpečné veľmi malé napätie (SELV).
• výrobca tohto spotrebiča odmieta akúkol'vek zodpovednosť za prípadné problémy, škody alebo požiar spôsobené poruchami a/alebo problémami súvisiacimi s nesprávnou činnosťou a/alebo chybnou inštaláciou SÚPRAVY.

4.1 Tabul'ky výkonu

Stupeň výkonu		Typ varenia	Použitie stupňa(indikácia pridruží skúsenost' a návyky varenia)
Max výkon	Boost	Rýchlo zohriat'	Ideálny pre zvýšenie teploty potravín v krátkej dobe až do rýchleho varu v prípade vody alebo rýchlo ohriat' tekutiny z varenia
	8-9	Vyprážat' - vriet'	Ideálny pre zapraženie, začínať varenie, vyprážat' mrazené výrobky, vriet' rýchlo
Vysoký výkon	7-8	Opiect' – osmažit' - vriet' - grilovat'	Ideálny pre smaženie, udržat' nažive vrenie, varenie a grilovanie (pre krátku dobu, 5 až 10 minút)
	6-7	Opiect' - varit' – dusit' – osmažit' - grilovat'	Ideálny pre smaženie, udržat' mierne vrenie, varenie a grilovanie (pre priemernú dobu, 10-20 minút), predhriatie príslušenstva
Stredný výkon	4-5	Varit' – dusit' – osmažit' - grilovat'	Ideálny pre dusenie, udržiavať jemné varenie, varenie (pre dlhú dobu). Zamiešanie cestovín
	3-4	Varit' – povrievať – zahustit' - miešat'	Ideálny pre pomalé varenie (ryža, omáčky, pečienky, ryby) v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko), miešanie cestovín
	2-3	Varit' – povrievať – zahustit' - miešat'	Ideálny pre pomalé varenie (objem menej ako jeden liter: ryža, omáčky, pečienka, ryby), v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko)
Nízky výkon	1-2	Roztopit' – rozmrazit' – udržat' teplé - miešat'	Ideálny pre zmäkčovanie masla, l'ahko roztavit' čokoládu, rozmrazovanie malých výrobkov
	1	Roztopit' – rozmrazit' – udržat' teplé - miešat'	Ideálny pre udržanie v teple malé porcie čerstvo uvarených jedál alebo udržanie teploty jedál a miešanie rizota
OFF	Výkon nula	Oporná plocha	Varná doska v polohe stand-by alebo vypnutá (možná prítomnosť zvyškového tepla z konca varenia, signalizované s H-L-O)

4.2 Tabul'ka varenia

Kategória potravín	Jedlá a druh varenia	Stupeň výkonu a priebeh varenia
		Prvá fáza	Výkon	Druhá fáza	Výkon
Cestoviny, ryža	Čerstvé cestoviny	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	7-8
	Čerstvé cestoviny	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	7-8
	Varená ryža	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	5-6
	Rizoto	Osmaženie a praženie	7-8	Varenie	4-5
Zelenina, strukoviny	Varené	Ohrev vody	Booster-9	Uvarenie	6-7
	Vyprážané	Ohrev oleja	9	Vyprážanie	8-9
	Restované	Ohrev príslušenstva	7-8	Varenie	6-7
	Dusené	Ohrev príslušenstva	7-8	Varenie	3-4
	Osmažené	Ohrev príslušenstva	7-8	Osmaženie do zlata	7-8
Másá	Pečené	Opečenie mäsa do zlata s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
	Grilované	Predhrievanie hrnca	7-8	Grilovanie na oboch stranách	7-8
	Opečené	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	4-5
	Na šťave/dusené	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
Ryba	Grilovaná	Predhrievanie hrnca	7-8	Varenie	7-8
	Na šťave/dusená	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
	Vyprážaná	Ohrev oleja alebo tuku	8-9	Vyprážanie	7-8
Vajcia	Praženice	Ohrievanie panvice s maslom alebo tukom	6	Varenie	6-7
	Omelety	Ohrievanie panvice s maslom alebo tukom	6	Varenie	5-6
	Na mäkko/na tvrdo	Ohrev vody	Booster-9	Varenie	5-6
	Lievance	Ohrievanie panvice s maslom	6	Varenie	6-7
Omáčky	Paradajková	Opečenie s olejom (ak s maslom výkon 6)	6-7	Varenie	3-4
	Ragú	Opečenie s olejom (ak s maslom výkon 6)	6-7	Varenie	3-4
	Bešamel	Príprava základu (roztopit' maslo a múku)	5-6	Privedenie do mierneho varu	3-4
Dezerty, krémy	Crema pasticcera	Privedenie mlieka k varu	4-5	Udržat' mierne vrenie	4-5
	Pudingy	Privedenie mlieka k varu	4-5	Udržat' mierne vrenie	2-3
	Ryžový nákyp	Ohrev mlieka	5-6	Udržat' mierne vrenie	2-3

5. Údržba

Údržba varnej dosky

Pozor! Pred každým čistením alebo údržbou sa uistite, že varné zóny sú vypnuté a indikátor tepla zmizol.

5.1 Čistenie

Nepoužívajte dráždivé chemické čistiace prostriedky, ako sú spreje pre rúry alebo odstraňovače škvín.

Po každom použití nechajte varnú dosku vychladnút' a vyčistite ju odstránením zaschnutých zvyškov a škvín od zvyškov potravín.

Cukor alebo potraviny s vysokým obsahom cukru poškodzujú varnú dosku a musia sa okamžite odstrániť.

Sol', cukor a piesok by mohli poškrabať povrch skla.

Používajte jemnú handričku, papierové uteráky alebo špecifické výrobky pre čistenie varnej dosky (postupujte podľa pokynov výrobcu).

NEPOUŽÍVAJTE PARNÉ ČISTIČE!!!

Dôležité:

V prípade náhodných andmerných únikov kvapalín z hrncov je možné zasiahnuť prostredníctvom vypúšťacieho ventilu nachádzajúceho sa na spodnej časti výrobku tak, aby sa mohol odstránit' prípadný zvyšok a aby sa mohlo vykonať čistenie s maximálnou hygienickou bezpečnosťou.

Čistenie kovovej mriežky:

Mriežku musíte umývať ručne horúcou vodou a neutrálnym čistiacim prostriedkom a starostlivo osušit', aby ste zabránili oxidáciám.

Údržba odsávača:

Čistenie

Na čistenie používajte VÝLUČNE IBA navlhčenú handru s neutrálnymi tekutými čistiacimi prostriedkami. NA ČISTENIE NEPOUŽÍVAJTE NÁRADIE ANI NÁSTROJE!

Spracováva tukové častice pochádzajúce z varenia.

Musí sa vyčistit' raz za mesiac (alebo ked systém indikácie saturácie filtrov signalizuje túto nutnosť), neagresivnymi čistiacimi prostriedkami ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle.

Pri umývaní v umývačke riadu sa protitukový filter môže odfarbit', ale jeho filtračné vlastnosti sa absolutne nezmenia.

Obr. 32.3 - 32.5

Filter S Aktivnym Uhlím - Keramický (iba pre filtračnú verziu)

Spracováva neprijemné zápachy pochádzajúce z varenia. Výrobok je vybavený sadou zápachových filtrov. Nasýtenie zápachových filtrov sa overí po viac-menej predlženom používaní podľa typu varenia a pravidelnosti čistenia tukových filtrov. Zápachové filtre sa môžu tepelne regenerovať každé 2-3 mesiace v rúre predhriatej na 200 °C na 45 minút. Správna regenerácia zaistí konštantnú filtračnú účinnosť na 5 rokov.

Obr. 32

5.2 Vyhľadávanie závad

KÓD CHYBY	OPIS	MOŽNÉ PRÍČINY	ODSTRÁNENIE CHYBY
E2	Zóna príkazov sa vypne z dôvodu príliš vysokej teploty	Vnútorná teplota elektronických častí je príliš vysoká	Pred d’alším použitím počkajte, kým varná doska vychladne
E3	Nevhodná nádoba	Strata magnetických vlastností	Odstráňte hrniec
E5	Komunikačné problémy medzi užívatelským rozhraním a indukčným modulom	Do modulu neprichádza prúd, napájací kábel nie je správne pripojený alebo je poškodený	Odpojte varnú dosku od siete a skontrolujte pripojenie
Pre všetky signalizácie chyby ( E ... U ... C ... )	Zavolajte asistenčnú technickú službu a oznámte kód chyby

5.3 Asistenčná služba

1. Skontrolujte, či nemôžete vyriešit problém sami na základe bodov opísaných v „Vyhľadávanie porúch“.

2. Vypnite a zapnite zariadenie, aby ste zistili, či sa problém vyriešil.

Ak po vyššie uvedených kontrolách porucha pretrváva, obrát'te sa na najbližšiu Asistenčnú službu.
