Бренд	Elica
Модель	PRF0167054
Өнім түрі	Индукциялық плита, біріктірілген сорғышпен
Орнату түрі	Кіріктірілетін (жұмыс үстелінің қалыңдығы 2-6 см)
Пісіру аймақтарының саны	4 индукциялық аймақ
Максималды жалпы қуат	7,4 кВт (Power Limitation арқылы 3,1-ден 7,4 кВт-қа дейін реттеледі)
Қуат деңгейлері	9 деңгей + Power Booster (плита үшін 5 мин, сорғыш үшін 15/5 мин)
Пісіру функциялары	Автоматты қыздыру, Температура менеджері (жылы ұстау), Үзіліс, Таймер, Көпір, Кілтпен құлыптау
Біріктірілген сору сорғышы	Иә, 3 жылдамдық + 2 Power Booster, сыртқа шығару немесе рециркуляция
Сүзгілер	Металл май сүзгісі (жууға болады) + Белсенді көмір/керамикалық сүзгі (қалпына келтірілетін)
Сүзгілердің толығу көрсеткіші	Иә (белсендіру керек), қалпына келтірумен
Қауіпсіздік	Таба детекторы, қауіпсіздік өшіру, қалдық жылу көрсеткіші, балаларды құлыптау (Key Lock), Үзіліс
Электрмен жабдықтау	220-240 В ~ 50/60 Гц
Кабельдің минималды қимасы	2,5 мм² 7200 Вт-қа дейін, 4 мм² одан жоғары
Плита материалы	Шыны керамика
Сорғыш материалы	Тот баспайтын болат және шыны
Электр қосылымы	Барлық полюсті ажыратқыш арқылы тұрақты (міндетті)
Сорғыштың автоматты функциясы	Жылдамдықты максималды пісіру деңгейіне бейімдейді
Табалардың үйлесімділігі	Ферромагниттік түптер (магнитпен тексеріңіз)
Көмір сүзгісін қалпына келтіру	Әр 2-3 ай сайын пеште 200°C 45 минут

Жиі қойылатын сұрақтар - PRF0167054 ELICA

Пісіру плитасын қалай қосуға болады?

ON/OFF пернесін (1) қысқаша басыңыз. Белгісі жанады. Өшіру үшін қайта басыңыз.

Power Booster функциясы қандай?

Power Booster шектеулі уақыт ішінде қосымша қуат деңгейін ұсынады: пісіру аймақтары үшін 5 минут, сорғыш үшін 15 минут (Boost 1) немесе 5 минут (Boost 2). Осы уақыттан кейін қуат алдыңғы деңгейге оралады.

Май сүзгісін қалай тазалауға болады?

Металл май сүзгісін айына бір рет (немесе индикатор жыпылықтағанда) тазалаңыз. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада және жылдам циклмен жуыңыз.

Сүзгілердің толығу көрсеткішін қалай қалпына келтіруге болады?

Сүзгілерді тазалағаннан немесе ауыстырғаннан кейін FILTER пернесін (13) ұзақ басыңыз. Шам сөнеді және есептегіш қалпына келеді.

E2 қате коды пайда болғанда не істеу керек?

E2 коды ішкі температураның тым жоғары екенін көрсетеді. Плитаны өшіріп, қайта қолданар алдында оның салқындауын күтіңіз.

Индукция үшін қандай табаларды қолдану керек?

Тек ферромагниттік түбі бар табаларды қолданыңыз (магнитпен тексерілген). Түбі тегіс, кедір-бұдыр эмальсыз болуы керек. Жарамсыз табалар қыздыруды іске қоспайды.

Таймер функциясын қалай пайдалануға болады?

Автономды таймер үшін Timer аймағын (4) басыңыз, немесе пісіру аймағының таймері үшін пернені (6) басыңыз. Ұзақтықты орнату үшін +/- белгілерін (5) пайдаланыңыз. Кері санақ әрекетсіз 10 секундтан кейін басталады.

Балаларды құлыптауды (Key Lock) қалай белсендіруге болады?

Плитаны құлыптау үшін Key Lock пернесін (10) басыңыз. Басқа пернелерді басу шамның жыпылықтауына әкеледі. Өшіру үшін қайта басыңыз.

Құрылғыны сыртқа шығарусыз сүзгі режимінде пайдалана аламын ба?

Иә, сорғыш белсенді көмір сүзгілерінің арқасында сүзгі нұсқасында (рециркуляция) жұмыс істей алады. Ауа сүзгіден өтіп, бөлмеге қайта жіберіледі. Шкафта кемінде 120 см² ауа өту торын қарастырыңыз.

Көмір сүзгісін қалпына келтіру процедурасы қандай?

Әр 2-3 ай сайын көмір/керамикалық сүзгіні 200°C дейін қыздырылған пешке 45 минут қойыңыз. Дұрыс қалпына келтіру 5 жыл бойы тұрақты сүзу тиімділігін қамтамасыз етеді.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PRF0167054 ELICA

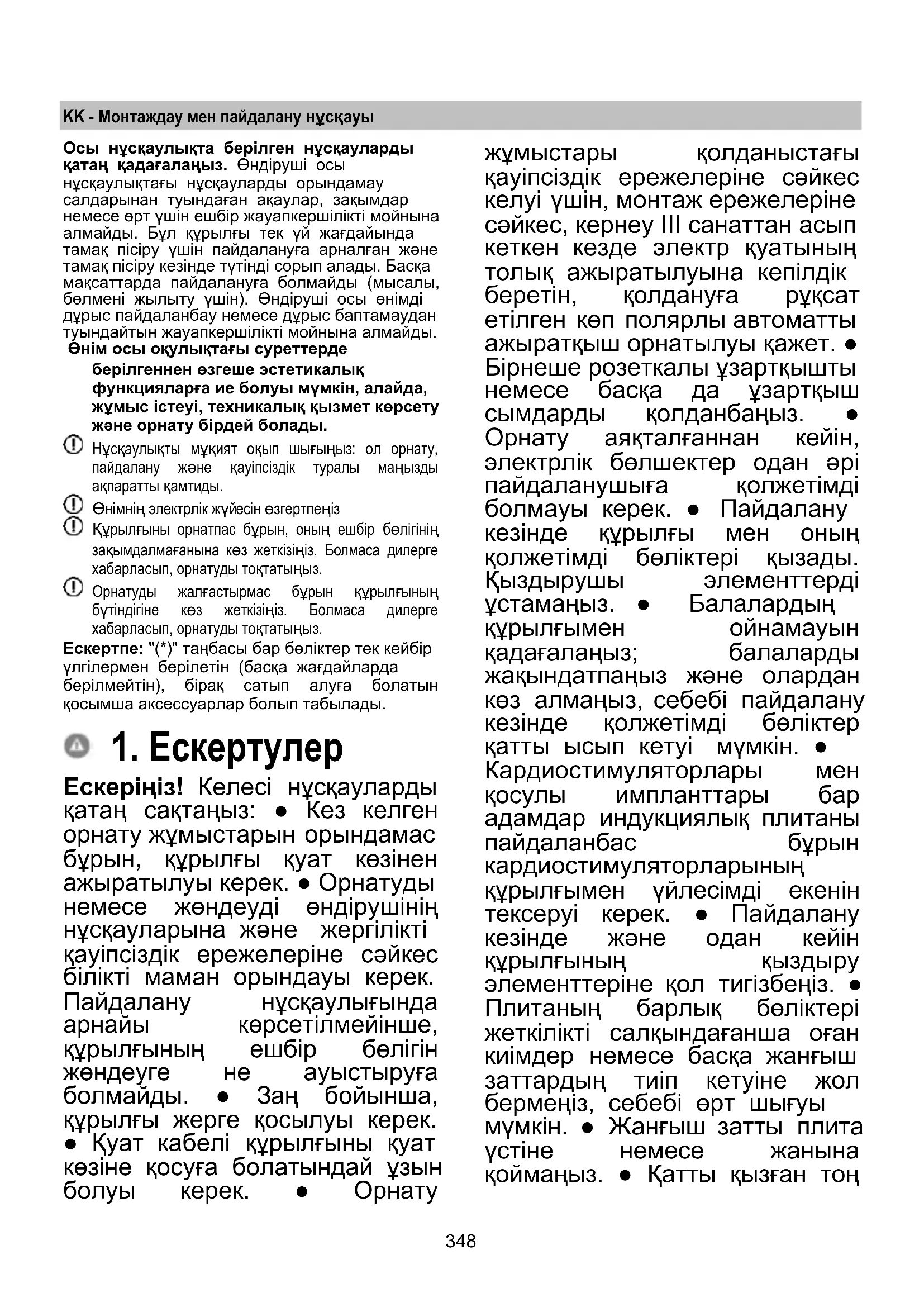

КК Монтаждау мен пайдалану нұсқауы

Осы нұсқаулықта берілген нұсқауларды қатаң қадағалаңыз. Өндіруші осы нұсқаулықтағы нұсқауларды орындамау салдарынан туындаған ақаулар, зақымдар немесе өрт үшін ешбір жауапкершілікті мойнына алмайды. Бұл құрылғы тек үй жағдайында тамақ пісіру үшін пайдалануға арналған және тамақ пісіру кезінде түтінді сорып алады. Басқа мақсаттарда пайдалануға болмайды (мысалы, бөлмені жылыту үшін). Өндіруші осы өнімді дұрыс пайдаланбау немесе дұрыс баптамаудан туындайтын жауапкершілікті мойнына алмайды.

Өнім осы оқулықтағы суреттерде

берілгеннен өзгеше эстетикалық функцияларға ие болуы мүмкін, алайда, жұмыс істеуі, техникалық қызмет көрсету және орнату бірдей болады.

Нұсқаулықты мұқият оқып шығыңыз: ол орнату, пайдалану және қауіпсіздік туралы маңызды ақпаратты қамтиды. ① Өнімнің электрлік жүйесін өзгертпеңіз ① Құрылғыны орнатпас бұрын, оның ешбір бөлігінің зақымдалмағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды тоқтатыңыз. ① Орнатуды жалғастырмас бұрын құрылғының бүтіндігіне көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды тоқтатыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

1. Ескертулер

Ескеріңіз! Келесі нұсқауларды қатаң сақтаңыз: • Кез келген орнату жұмыстарын орындамас бұрын, құрылғы қуат көзінен ажыратылуы керек. • Орнатуды немесе жөндеуді өндірушінің нұсқауларына және жергілікті қауіпсіздік ережелеріне сәйкес білікті маман орындауы керек. Пайдалану нұсқаулығында арнайы көрсетілмесе, құрылғының ешбір бөлігін жөндеуге не ауыстыруға болмайды. • Заң бойынша, құрылғы жерге қосылуы керек. • Қуат кабелі құрылғыны қуат көзіне қосуға болатындай ұзын болуы керек. • Орнату

жұмыстары қолданыстағы қауіпсіздік ережелеріне сәйкес келуі үшін, монтаж ережелеріне сәйкес, кернеу Ⅲ санаттан асып кеткен кезде электр қуатының толық ажыратылуына кепілдік беретін, қолдануға рұқсат етілген көп полярлы автоматты ажыратқыш орнатылуы қажет. ● Бірнеше розеткалы ұзартқышты немесе басқа да ұзартқыш сымдарды қолданбаңыз. ● Орнату аяқталғаннан кейін, электрлік бөлшектер одан әрі пайдаланушыға қолжетімді болмауы керек. ● Пайдалану кезінде құрылғы мен оның қолжетімді бөліктері қызады. Қыздырушы элементтерді ұстамаңыз. ● Балалардың құрылғымен ойнамауын қадағалаңыз; балаларды жақындатпаңыз және олардан көз алмаңыз, себебі пайдалану кезінде қолжетімді бөліктер қатты ысып кетуі мүмкін. ● Кардиостимуляторлары мен қосулы импланттары бар адамдар индукциялық плитаны пайдаланбас бұрын кардиостимуляторларының құрылғымен үйлесімді екенін тексеруі керек. ● Пайдалану кезінде және одан кейін құрылғының қыздыру элементтеріне қол тигізбеңіз. ● Плитаның барлық бөліктері жеткілікті салқындағанша оған киімдер немесе басқа жанғыш заттардың тиіп кетуіне жол бермеңіз, себебі өрт шығуы мүмкін. ● Жанғыш затты плита үстіне немесе жанына қоймаңыз. ● Қатты қызған тоң

Майлар мен сұйық майлар тез жанғыш болады. Майлы тағамдарды дайындау кезінде сақ болыңыз. ● Егер плита бетінде жарықтар пайда болса, ток соғу қаупін болдырмас үшін құрылғыны дереу өшіріңіз. ● Құрылғы сыртқы таймермен не бөлек қашықтан басқару құралымен жұмыс істемейді. ● Плитада майды ұқыпсыз пайдалану қауіпті болуы мүмкін және өрт тудыруы ықтимал. ● Тамақ пісіру процесін қадағалап тұру қажет. Қысқа пісіру процесі үнемі бақылануы қажет. ● Өртті ЕШҚАШАН сумен өшіру әрекетін жасауға болмайды. Оның орнына құрылғыны өшіріп, өртті қақпақ не шүберек клеенка сияқты нәрсемен жабыңыз. Өрт қаупі бар: плита бетіне бөгде заттарды қоймаңыз. ● Бу тазартқыштарды

пайдаланбаңыз, ток соғу қаупі бар. ● Пышақтар, шанышқылар, қасықтар немесе қақпақтар сияқты металл заттарды пешке қоймаңыз, себебі олар қызып кетуі мүмкін. ● Құрылғыны электр желісіне қоспас бұрын: кернеу мен қуаттың электр желісіне сәйкес келетіндігіне және розеткаға сәйкес келетіндігіне көз жеткізу үшін мәліметтер тақтасын (құрылғының төменгі жағында) тексеріңіз. Күмәніңіз болса, білікті электр маманымен кеңесіңіз.

Маңызды: - Пайдаланғаннан кейін, плитаны қосқыштан өшіріңіз және табаны анықтайтын құрылғыға сенбеніз. - Сұйықтықтың тасып кетуіне жол берменіз, сондықтан

сұйықтық қайнағанда немесе қыздырғанда отты өшіріңіз. - Қыздыру элементтерін бос кәстрөлдермен немесе табалармен немесе оларсыз қосулы күйде қалдырмаңыз. - Пісіру аяқталған кезде тиісті ыстық плитаны өшіріңіз. - Тамақ пісіру үшін ешқашан алюминий фольганы пайдаланбаңыз және алюминийге оралған тағамдарды плитаға ешқашан қоймаңыз. Алюминий балқып, құрылғыны зақымдайды және оны жөндеу мүмкін болмайды. - Тағамдар салынған қауашақтарды ашылмаған күйінде қыздыруға болмайды, олар жарылуы мүмкін! Бұл ескерту барлық плита түрлеріне қатысты. - Тездету (Booster) функциясы сияқты жоғары ток деңгейін тамақты қуыруға арналған май сияқты сұйықтықтарды қыздыру үшін пайдалануға болмайды. Шамадан тыс қызу қауіпті болуы мүмкін. Мұндай жағдайларда төмен қуат деңгейін пайдалануыңызды ұсынамыз. - Ыдыстар плитаның үстіне және дәл ортасына қойылуы керек. Ешқандай жағдайда таба мен плита арасында басқа заттарды қоймаңыз. - Егер температура жоғарыласа, құрылғы пісіру бөліктерінің қуат деңгейін автоматты түрде төмендетеді. Кез келген тазалау немесе техникалық қызмет көрсету алдында құрылғыны розеткадан суырыңыз немесе қосқышты өшіріңіз. Барлық орнату және техникалық қызмет көрсету жұмыстары үшін қорғаныс қолғаптарын киіңіз. Құрылғыны сегіз жастан асқан балалар, сондай-ақ физикалық, сезу немесе ақыл-ой қабілеттері шектеулі адамдар немесе тәжірибесі немесе қажетті білімі жоқ адамдар адам бақылауынсыз немесе құрылғыны қауіпсіз пайдалану және оның қауіптілігін түсіну туралы нұсқаулар

алмайынша қолданбауы керек. Балалардың құрылғымен ойнамауын қадағалап отырыңыз. Тазалау және күтім көрсету жұмыстарын балалар тиісті бақылаусыз орындамаулары керек. Түтін сорғышты газбен немесе басқа отынмен жұмыс істейтін басқа құрылғылармен бір уақытта пайдалану кезінде бөлме жақсы желдетілуі керек. Түтін сорғыштың іші де, сырты да техникалық қызмет көрсету нұсқауларына сәйкес міндетті түрде үнемі тазалануы (КЕМІНДЕ АЙЫНА БІР РЕТ) керек. Түтін сорғышты тазалау, сонымен қатар сүзгілерді ауыстыру және тазарту ережелерін сақтамау өртке әкелуі мүмкін. Ашық отта ешқашан тамақ дайындауға болмайды. Ашық отты пайдалану сүзгілерді зақымдауы және өрт қаупін тудыруы мүмкін, сондықтан оны барлық жағдайда болдырмау керек. Май қатты қызып кетіп, өртенуіне жол бермеу үшін қуыру кезінде аса сақ болған жөн. ЕСКЕРІНІЗ: Түтін сорғыштың қолжетімді бөліктері плита қосулы кезде ыстық болуы мүмкін. Ескеріңіз! Орнату жұмыстары толық аяқталғанша құрылғыны қуат көзіне қоспаңыз. Жергілікті билік органдары бекіткен, түтін шығаруға байланысты қауіпсіздік техникасы және қауіпсіздік шаралары бойынша ережелер қатаң сақталуы керек. Шығарылған ауа газ жағатын құрылғылар не басқа да жағу құрылғылары тудыратын түтінді жою үшін пайдаланылатын құбырлар арқылы жіберілуі керек. Түтін сорғышты сым тор дұрыс орнатылмаған кезде ешқашан пайдаланбаңыз! Құрылғыны орнату үшін тек өніммен бірге берілген бұрандаларды ғана қолданыңыз, ал бірге берілмесе, сәйкес келетін бұрандаларды сатып алыңыз. Орнату нұсқаулығында көрсетілгендей ұзындықтағы бұрандаларды қолданыңыз. Ас бөлмелік түтін сорғыш электр емес қуат көзі берілетін басқа құрылғылармен пайдаланылған кезде, бөлменің теріс қысымы 4 Па (4 x 10 ^-5 бар) деңгейінен аспауы керек. Алдағы уақытта анықтамалық ретінде қарау үшін бұл нұсқаулықты сақтап қою керек. Сатылатын, тасымалданатын не көшірілетін жағдайда оны өніммен бірге ұстау керек.

Бұл құрылғы 2012/19/ЕО - UK SI 2013 №3113, Қалдық электр және электрондық жабдықтар (ҚЭЭЖ) еуропалық директивасына сай таңбаланады. Бұл өнімнің қоқысқа дұрыс тасталуын қамтамасыз етеді және сіз қоршаған ортаға және адам денсаулығына болатын жағымсыз салдардың алдын аласыз.

Өнімдегі немесе оған қоса берілген құжаттағы

белгісі осы өнімнің тұрмыстық қоқыс ретінде тасталмай, электрлік және электрондық құрылғыларды қайта өңдеуге арналған қоқыс жинайтын тиісті орынға тасталуы керектігін білдіреді. Оны жергілікті қоқыс тастау ережелеріне сәйкес тастаңыз. Бұл өнімді пайдалану, қалпын келтіру және қалпына келтіру туралы қосымша ақпарат алу үшін жергілікті уәкілетті мекемеге, тұрмыстық қалдықтарды жинау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

Құрылғы келесі ережелерге сай жасалуы, сыналуы және жасақталуы керек:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN 60350-2; • ЭМУ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Коршаған ортаға келетін әсерді азайту үшін дұрыс пайдалану нұсқаулары: Пісіруді бастаған кезде, түтін сорғышты ең аз жылдамдықпен қосыңыз, пісіру аяқталған соң, оны бірнеше минутқа қалдырыңыз. Жылдамдықты тек түтін мен бу көп болса ғана, шұғыл жағдайларда ғана Тездету (Booster) функциясы арқылы арттырыңыз. Иісті азайту жүйесінің тиімді жұмысын сақтау үшін, көмір сүзгісін(лерін) қажет болғанда ауыстырып тұрыңыз. Май сүзгісі жақсы жұмыс істеуі үшін оны қажетінше тазалап

тұрыңыз. Тиімділікті арттырып, шуды азайту үшін, осы нұсқаулықта көрсетілген максималды құбыр диаметрін пайдаланыңыз.

2. Пайдалану

Плитаны пайдалану

Индукциялық пісіру жүйесі магнит индукциясы физикалық құбылысына негізделеді. Бұл жүйенің негізгі қасиеті қуатты генератордан кәстрөлге тікелей жіберу болып табылады.

Артықшылықтары:

Электр плиталарымен салыстыратын болсақ, индукциялық плита:

• Қауіпсізірек: шыны беткейіндегі температура төмен болады.
• Жылдамырақ: тамақты қысқа уақытта қыздыруға болады.
• Дәлірек: плита берілген пәрмендерге дереу жауап береді
• Тиімдірек: сіңірілген қуаттың 90%-ы қызуға айналады. Сонымен қатар кәстрөл плитадан алынғаннан кейін, қызу бекер пайдаланылмауы үшін қызуды жіберу дереу тоқтатылады.

2.1 Тамақ пісіру контейнері

таңбасы бар кәстрөлдерді ғана пайдаланыңыз

Маңызды:

плита бетіне зақым келмеуі үшін, мыналарға тыйым салынады:

• түбі тиісінше тегіс емес контейнерлерге.
• түбі эмальді металл контейнерлерге.
• плита бетіне сызат түсірмеуі үшін негізі кедір-бұдыр контейнерлерге.
• ыстық кәстрөлдерді және табаларды плитаның басқару панелінің бетіне қоюға болмайды.

2.1.1 Алдыңғы контейнерлер

Индукциялық пісіру кезінде қыздыру үшін магнит өрісі пайдаланылады. Сондықтан контейнерлердің құрамында темір болуы керек. Кәстрөл материалы магнитті екенін тексеріңіз. Кәстрөлдер магнитпен анықталмайтын болса, жарамды емес.

2.1.2 Ұсынылатын кәстрөл түбі диаметрлері

МАҢЫЗДЫ: егер өлшемі дұрыс емес кәстрөлдер болса, тамақ пісіру аймағы қосылмайды.

Әр аймақта пайдаланылуы керек кәстрөлдер диаметрі мәліметтерін осы нұсқаулықтың суреттер берілген бөлігінен қараңыз.

2.2 Қуат үнемдеу

Ең жақсы нәтижелерге қол жеткізу үшін берілетін ұсыныстар:

• Диаметрі пісіру аймағына сай келетін кәстрөлдер мен табаларды пайдаланыңыз.
• Түбі тегіс кәстрөлдер мен табаларды ғана пайдаланыңыз.
• Мүмкін болған жағдайда тамақ пісіру кезінде табалардың бетін қақпағымен жауып қойыңыз.
• Тамақты тезірек пісіру үшін көкөністерді, картопты, т.б. аздаған сумен пісіріңіз.
• Тез пісіргішті пайдаланыңыз, ол қуат тұтыну мен тамақ пісіру уақытын азайтады.
• Кәстрөлді плитада белгіленген пісіру аймағының ортасына қойыңыз.

Сорғыш желдеткішті пайдалану

Сору жүйесін екі нұсқада пайдалануға болады: сыртқы сору және тасымалдау немесе ішкі рециркуляциясы бар сүзгі.

Сору нұсқасы

Түтіндер берілген жалғау фланеціне бекітілген құбырлар (бөлек сатып алынады) арқылы сыртқа шығарылады.

Сорғыш құбырдың диаметрі жалғағыш сақинаның диаметріне сай келуі керек:

- төртбұрышты шығыстар үшін: 222 x 89 мм

- шеңбер шығыстар үшін: ∅ 150 мм (*)

Қосымша ақпарат алу үшін осы нұсқаулықта көрсетілген сору нұсқасына қатысты бетті қараңыз. Өнімді диаметрі ауа шығысына (жалғау фланеці) сай келетін қабырғаға орнатылған сорғыш құбырларға және саңылауларға жалғаңыз.

Диаметрі кішірек сорғыш құбырлар мен саңылаулар жұмыс тиімділігін нашарлатып, шу деңгейін айтарлықтай арттыруы мүмкін.

Осыған байланысты барлық жауапкершіліктерден бас тартылады.

Ауа өткізгіш мүмкіндігінше қысқа болғаны жөн. ① Мүмкін болатын ең аз иіні бар құбырды пайдаланыңыз (максималды бұрыш: 90°). ① Құбыр диаметрінің күрт өзгерістеріне жол бермеңіз.

Сүзу нұсқасы

Сорылған ауа бөлмеге қайта жіберілмес бұрын арнайы май және иіс сүзгілерінен өтеді. Ұзақ уақыт қолданғаннан кейін сүзгілер иістерге қанығуы мүмкін. Қосымша ақпарат алу үшін орнату нұсқаулығындағы қосымша құралдарға қатысты бетін қараңыз - Сүзгі нұсқасы.

Ескерту: Егер розетка шкаф ішінде болса, ірге тактадан кемінде 120 см² болатын саңылау тесіңіз.

Түрлі сүзу және сору жүйелерін орнатуға арналған жиынтықтардың толық ауқымын www.elica.com және www.shop.elica.com веб-сайттарынан көріңіз.

3. Кондыру

- Электрлік және механикалық бөліктерін орнатуды тек білікті мамандар орындауы керек.

Бұл электрлік құрылғы шығыңқы орнатылатын жағдайда қалыңдығы 2-6 см болатын жұмыс бетіне орнатуға арналған; ал батырып орнатқан кезде 2,5-6 см тереңдікке орнатылуы керек.

Плита мен қабырға арасындағы қашықтық алдыңғы жағынан кемінде 5 см, бүйірлерінен кемінде 4 см және жоғарғы кедергіден кемінде 50 см болуы керек.

Ерекше назар аударыңыз: ұсынылған қашықтық мысал ретінде келтірілген: үй-жайларды жобалау кезінде асүй құрылғысының өндірушісінің нұсқаулары ескерілуі керек.

3.1 Электр қосулары

9-10-11-12-сурет

- Құрылғыны электрлік қуат көзінен ажыратыңыз. • Орнату жұмыстарын қолданыстағы орнату және қауіпсіздік ережелерін білетін, кәсіби дайындалған қызметкерлер ғана жүзеге асыруы керек. • Егер осы тараудағы нұсқаулар орындалмаса, өндіруші адамдарға, жануарларға немесе мүлікке тиген зардаптар үшін кез келген жауапкершілікті өз мойнына алмайды. • Куат кабелі плитаны жұмыс бетінен шығарып алғанда ыңғайлы болатындай жеткілікті ұзын болуы керек. • Құрылғының астыңғы жағында орналасқан

сериялық нөмір тактайшасында көрсетілген кернеу ол орнатылатын үйдегі кернеуге сәйкес келетіндігін тексеріңіз. • Ұзартқыш сымдарды пайдаланбаңыз. • Жерге қосу қуат сымы басқа кабельдерге қарағанда 2 см-ге ұзын болуы керек. • Егер электрлік жабдық қуат сымымен жабдықталмаса, 7200 Ватт қуат үшін 2,5 мм² минималды кондуктор диаметрін пайдаланыңыз; жоғарырақ қуат деңгейлері үшін диаметрі 4 мм² болуы керек. • Кабель бойындағы температура 50°C-тан аспауы керек. • Бұл құрылғы қуат көзіне тұрақты қосылуға арналған.

- Ескеріңіз! Электр желісіне қайта қоспас бұрын, оның дұрыс жұмыс істейтініне көз жеткізіңіз, әрқашан қуат кабелінің дұрыс орнатылғанын тексеріңіз. • Ескеріңіз! Аралық жалғау кабелін ауыстыруды уәкілетті техникалық қолдау қызметі немесе біліктілігі оған сай адам жүзеге асыруы керек. Ескертпе: өнім максимальды қуат шектеуін орнатуға мүмкіндік беретін Қуат шектеуші функциясымен жабдықталған. Құрылғы электр желісіне қосылған кезде немесе ажыраған соң электр желісіне қайта қосылған кезде (келесі 2 минут ішінде), шектеу қойылуы керек. Қуат шектеу параметрі үшін осы нұсқаулықтың Жұмыс бөлімін қараңыз.

3.3 Бекіту

Орнатуды бастамас бұрын:

- Өнімді қораптан шығарғаннан кейін, оның тасымалдау кезінде зақымдалмағанына көз жеткізіңіз, ақаулықтар туындаған жағдайда, сатушыға немесе тұтынушыларға қызмет көрсету орталығына хабарлаңыз.

- Өнімнің өлшемдері орнатылатын орынға сәйкес келетініне көз жеткізіңіз.

- Қаптаманың ішінде тасымалдау мақсатында салынған керек-жарақтардың (мысалы, бұрандалар салынған қалташықтар, кепілдік күәліктері және т.б.) бар-жоғына көз жеткізіңіз. Егер болса, оларды алып тастаңыз және қауіпсіз жерде сақтаңыз.

- Орнату аймағында куат ұясы бар екенін тексеріңіз. Корпусты орнатуға дайындау:

- Бұл бұйымды салқындатқыш құрылғылардың, ыдыс жуғыштардың, пештердің, кір жуғыш машиналар мен кір кептіргіш қондырғылардың үстіне орнатуға болмайды.

- Плитаны орнатпас бұрын, шкафты сәйкесінше кесіңіз және жаңқалар мен үгінділерді абайлап алыңыз.

- Сүзгіні орнатуды оңтайландыру мақсатында торды (бөлек сатып алуға болады) енгізу үшін төменгі негізге үяшық кесу ұсынылады.

МАҢЫЗДЫ: 250° температураға шыдайтын бір компонентті жабысқақ герметикті (S) қолданыңыз; орнатпас бұрын, жабыстырылатын беттерді мұқият тазалаңыз және жабысуға кедергі жасайтын барлық нәрселерді жойыңыз (мысалы, бөлгіш жақпалар, беткі үлдірлер, тоңмайлар, сұйық май, шаң, ескі желімнің іздері және т.б.); желім жақтаудың барлық сыртқы жағына біркелкі жағылуы керек; жабысқаннан кейін, желімді шамамен 24 сағат құрғатыңыз.

2 - 16(B) суреті

Ескеріңіз! Бұрандалар мен ысырмаларды осы нұсқауларға сай орнатпасаңыз, электр тогы қаупі орын алуы мүмкін.

Ескертпе: бұйымның дұрыс орнатылуын қамтамасыз ету үшін келесі сипаттамалары бар құбырларды желіммен тығыздау ұсынылады:

• акрил негізіндегі желімді жұмсақ иілгіш ПВХ үлдір
• DIN EN 60454 ережелеріне сай
• отқа төзімді
• ескіруге төзімділігі жоғары
• температура ауытқуларына төзімді
• төмен температурада қолдануға жарамды

4. Пайдалану

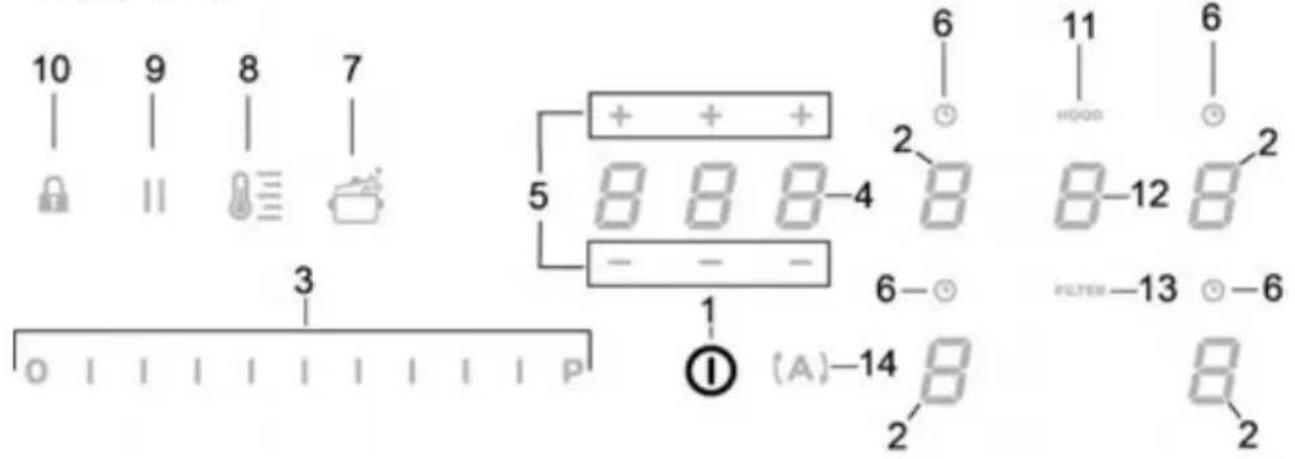

Баскару тактасы

Пернелер / Дисплей

1. Түтін тартқыштың/сорып шығарғыштың ON/OFF (Қосу/Өшіру) пернесі
2. Тамак пісіру аймағын таңдау Тамак пісіру аймағы дисплейі
3. Қуат деңгейін және түтінді сорып шығару қуатын көбейту/азайту Қуат деңгейі мен түтінді сорып шығару қуатының дисплейі
4. "STAND_ALONE" белсендіру таймері Дисплей: "STAND_ALONE" таймері / пісіру аймақтарының таймері
5. "STAND_ALONE" таймерінің / пісіру аймағы таймерінің уақытын көбейту/азайту
6. Пісіру аймақтарының таймерін іске қосу Пісіру аймақтары таймерін іске қосу индикаторы
7. Автоматты қыздыруды іске қосу
8. Температура реттегішін іске қосу (ескерту функциясы)
9. Кідірту
10. Перне кулпы
11. Түтін сорып шығарғыштың индикаторы іске қосулы. Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу.
12. Түтінді сорып шығарғышты таңдау/іске қосу. Сорып шығарғыш дисплейі. Қанығу көмірінің/керамикалық сүзгісінің - майлы кір сүзгісі.
13. Сүзгінің толғанын көрсететін индикаторды қайта орнату.
14. Сорып шығарғыштың автоматты функциясын іске қосу.

ПЛИТАНЫ ПАЙДАЛАНУ

Бастамас бұрын ескеріңіз:

Осы плитаның барлық функциялары ең қатаң қауіпсіздік ережелеріне сай болатындай етіп жасалған.

Осыған байланысты:

• Кәстрөлдер жанарғының үстіне қойылмағанда немесе дұрыс қойылмағанда, кейбір функциялар іске қосылмайды немесе автоматты түрде өшіріледі.
• Баска жағдайларда белгілі бір функция таңдалмаған параметрді қажет етсе, іске қосулы функциялар автоматты түрде өшіріледі (мысалы: "Пісіру аймағын таңдау" және "Жұмыс температурасы", "Құлыптау функциясы" немесе "Таймер" функциясынсыз "плитаны іске қосыңыз").

Сақ болыңыз! Ұзақ уақыт пайдаланылған аймақ (мысалы) тамақ пісіру аймағы суыту сатысында болғандықтан, дереу өшірілмеуі керек; бұл фазаның аяқталатынын білдіретін.

Ыстық таба тамақ пісіру аймағына шығады. Тамақ пісіру аймағын пайдаланбас бұрын, дисплейдің өшірілуін күтіңіз.

Тамақ пісіру аймағы дисплейі

Пісіру аймағындағы дисплейлерде мыналар көрсетіледі:

Тамақ пісіру аймағы қосулы	[ФУХ]
Қуат деңгейі	[ГБА4]
Қалдық қызу индикаторы	[ГВА4]
Қәстрөл анықтағыш	[2WЗН]
Қөпір функциясы қосулы	[АКЗТ]
Температура реттегішіфункциясы қосулы	[УДХО]
Балалардан қорғау функциясы	[БЖК2]
Кідірту функциясы	[1373]
Автоматты қыздыру функциясы	[ЗБКТ]

Плита сипаттамалары

■ Қайынші іске қосу

Өнім тек кәстрөл тамақ пісіру аймағында болған жағдайда ғана іске қосылады: ешқандай кәстрөл болмаса немесе олар алынса, қыздыру процесі іске қосылмайды не тоқтатылады.

Кәстрөл анықтағыш

Өнім тамақ пісіру аймағында кәстрөлдің барын автоматты түрде анықтайды.

■ Қауіпсіздік үшін өшіру

Қауіпсіздік мақсаттарында әрбір тамақ пісіру аймағында максимальды жұмыс істеу уақыты белгіленеді, ол орнатылған максимальды қуат деңгейіне байланысты болады.

Қалдық қызу индикаторы

Бір не бірнеше тамақ пісіру аймағы өшірілген кезде, қалдық қуат бар болса, ол "-" таңбасының көмегімен сәйкес аймақ дисплейіндегі визуалды сигналмен көрсетіледі.

Пайдалану

Ескертпе: Кез келген функцияларды іске қосу алдында қажетті аймақты қосу керек

Қосу

түтін тартқыштың/сорып шығарғыштың ON/OFF (1) (Қосу/Өшіру) пернесін басып

қалыңыз: белгісі жанады; пернесін басуды жалғастырған кезде барлық қолжетімді функциялар бірнеше сәтке көрінетін болады, одан кейін тек негізгілері ғана белсенді болады; басқаларын пайдалана беруге болады және олар құрылғыны пайдалану барысында іске қосылады.

МАҢЫЗДЫ:

барлық қолжетімді функциялар тек қарқындылығы іске қосылған кезде ғана артатын жарық қарқындылығымен жарықтандырылады.

Өшіру үшін пернесін қайта басыңыз. Ескертпе: Бұл функцияның басқаларға қарағанда басымдығы жоғары.

(2) таңдау аймағын/дисплейін қалаған пісіру аймағына сай басыңыз (түртіңіз).

Қуат деңгейі

Плитада 9 қуат деңгейіне ие

Саусақтарыңызды (3) таңдау жолағы бойымен түртіңіз және сырғытыңыз:

қуат деңгейін арттыру үшін оңға қарай; қуат деңгейін кеміту үшін солға қарай.

Орнатылған қуат деңгейі (2) таңдау/дисплей аймағында көрсетіледі

Қуат арттырғыш

Өнім 5 минут бойы қосулы болатын қосымша қуат деңгейіне ие (деңгейінен кейін), одан кейін температура алдыңғы орнатылған мәнге қайтарылады.

Саусақтарыңызбен (3) таңдау жолағы (3 деңгейінен жоғары) бойымен түртіңіз және сырғытыңыз, сосын қуат арттырғышты іске қосыңыз

Қуат арттырғыштың деңгейі таңдау/көрсету аймағында (2) "белгісімен көрсетіледі

Перне құлпы

Перне құлпы плита параметрлерін құлыптауға мүмкіндік береді, осылайша, орнатылған функцияларды іске қосылған күйде сақтап, оларға кездейсоқ кедергі болудың алдын алады.

Іске қосу:

пернесін басыңыз

Ажырату үшін осы әрекетті қайталаңыз.

Ескертпе: Key Lock (Перне құлпы)

белсенді болған кезде кез келген басқа функция

іске қосылса, индикаторы функцияның қолданыста екенін және қажет болғанда түтін тартқышты пайдаланатын кезде оны ажырату керектігін көрсету үшін жыпылықтайды.

Автоматты қыздыру

Automatic Heat UP (Автоматты қыздыру)

функциясы орнатылған қуат деңгейіне тезірек қол жеткізуге мүмкіндік береді; бұл функциямен тамақты күйдіріп алу қаупінсіз тез пісіруге болады, себебі температура орнатылған деңгейден аспайды.

Бұл функция 1-8 қуат деңгейлері үшін қолжетімді.

Іске қосу:

• пісіру аймағында (1) пернесін басыңыз

• дисплейде "белгісі (2) пісіру аймағындағы орнатылған қуат мәнімен кезектесін жыпылықтайды

Пісіру аймағының қуат деңгейін көбейту: Автоматты қыздыру функциясы жаңа температура параметрімен белсенді күйде қалады;

Пісіру аймағының қуат деңгейін азайту: автоматты қыздыру функциясы ажыратылған.

Ескертпе: бір уақытта басқа пісіру уақытын

тандау арқылы, (1) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта жанады, сол кезде осы функцияны іске қосуға болады; бұл функция дисплейде (2) бұрын іске қосылған аймақта белсенді болып қалады

■ Температура реттегіші (ескерту функциясы)

Температура реттегіші қызуды тұрақты температурада, оңтайландырылған қуат деңгейінде сақтауға мүмкіндік береді; піскен тамақты жылы күйінде сақтауға өте жақсы.

Температура реттегіші түймесін бір басқанда іске қосылады

белгісі температура реттегіші жұмыс істеп жатқан аймақтың дисплейінде (2) пайда болады

Ескертпе: бір уақытта басқа пісіру уақытын

тандау арқылы, (8) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта жанады, сол кезде осы функцияны іске қосуға болады; бұл функция дисплейде (2) бұрын іске қосылған аймақта белсенді болып қалады

• Өшіру және ажырату үшін (8) пернесін дисплейде (2) көрсетілген деңгей "" белгісіне жеткенше тағы да басыңыз.

Ескертпе: егер температура реттегішінде (ескерту функциясы) бірнеше аймақ жұмыс істеп тұрса, алдымен қалаған аймақты (2) таңдау аймағы көмегімен таңдаңыз; сонымен қатар, бұл функцияны (3) таңдау

жолағы арқылы қуат деңгейін "U" деңгейіне жеткізу арқылы ажыратуға болады.

Кідірту

Кідірту функциясы плитадағы белсенді функцияларды кідіртуге, пісіру қуатын нөлге түсіруге мүмкіндік береді.

Іске қосу:

• "H"(9) түймесін басыңыз - жыпылықтаған "||" белгісі дисплейлерде (2) көрсетіледі

• II (9) пернесін басыңыз (3) таңдау жолағы жанады - Функцияны ажырату үшін (3) таңдау жолағын басыңыз/сипаңыз

Ескертпе: ажыратудан кейін түтін тартқыштың кідіруге дейінгі күйлері қалпына келеді; түтін тартқыш жұмысын бұрын орнатылған параметрлермен жалғастырады.

Ескертпе: егер Pause Function (Кідірту функциясы) 10 минуттан кейін ажыратылмаса, плита автоматты түрде өшеді.

Ескертпе: Pause Function (Кідіру функциясы) сорып шығару жұмысына әсер етпейді.

Таймер функциясы пісіру аймақтарынан (және сору аймағынан) тәуелсіз кері санақ болып табылады.

Таймер Zone/Display (4) (Аймақ/дисплей) пернесін басу арқылы іске қосылады.

• (5) белгілерін Timer (Таймер) функциясының ұзақтығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймақ/Дисплей) бөлімінде көрінеді. Ескертпе: басқа ешбір пәрмен баспай 10 секунд күтіңіз, осылайша кері санау басталады.

Таймердің пішімі: 0 00

• Уақыттар үшін
• Минуттар үшін

Ескертпе: таймерді 1 сағат 59 минутқа дейін орнатуға болады.

Zone/Display (4) (Аймақ/Дисплей) бөлімінде қалған уақыт көрсетіледі; кері санаудың соңында дыбыстық сигнал шығады.

Ескертпе: кері санау дисплейінде келесі пішім 10 минуттан аз уақытқа сақталады.

• 0 минут
• секунд

жарық тұрақты жанады

Таймерді өшіру үшін:

- Zone/Display (4) (Аймақ/Дисплей) опциясын таңдаңыз

• Таймер ұзақтығын 000 мәніне - + (5) арқылы орнатыңыз

■ Пісіру аймақтарының таймері

"Пісіру аймақтарының таймері" функциясы – әрбір пісіру аймағында бір уақытта орнатуға болатын кері санау функциясы. Кезең соңында пісіру аймақтары автоматты түрде өшеді және пайдаланушыға арнайы дыбыстық сигнал беріледі.

Пісіру аймағының таймерін іске қосу функциясы

• Selection/Display (Таңдау/көрсету) аймағын (2) түртіңіз (басыңыз) (қуат деңгейі: №0) • Пісіру аймағына тиесілі (6) пернесін басыңыз

• - + (5) белгілерін Timer (Таймер) функциясының ұзақтығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймақ/Дисплей) бөлімінде көрінеді

орнату кезінде (6) белгісі жыпылықтайды

Ескертпе: басқа ешбір пәрмен баспай 10 секунд күтіңіз, осылайша пісіру аймағының таймері іске қосылады.

Ескертпе: (8) пернесін басып тұру арқылы пісіру аймағының таймері қайта орнатылады

Егер қаласаңыз, осы әрекетті бірнеше пісіру аймағына қайталаңыз.

Ескертпе: таймерді әрбір пісіру аймағына бөлек орнатуға болады; (4) дисплейде пісіру аймағының кері санағы сол кезде пайда болады; егер ешбір аймақ таңдалмаған болса, (4) дисплейді басқанда "STAND-ALONE" таймерінің кері санағы көрсетіледі. Кері санау режимі "STAND-ALONE" таймері сияқты (алдыңғы "STAND ALONE" таймері бөлімін қараңыз)

Таймер кері санауды аяқтаған кезде, дыбыстық сигнал шығады және пісіру аймағы өшеді.

Таймерді өшіру үшін:

• (2) пісіру аймағын таңдаңыз

• таймер ұзақтығын меніне (5) көмегімен орнатыңыз

Қуатты шектеу

"Қуатты шектеу" функциясы өнімді максималды сіңіру мүмкіндігін шектей отырып пайдалануға, барлық белсенді пісіру аймақтарындағы тұтынылатын қуатты реттеуге, плитаның жалпы тұтынған қуатының орнатылған максималды тұтыну деңгейінен аспауын қадағалауға мүмкіндік береді.

Ескертпе: параметрді орнату плита өшірулі болған кезде, ON/OFF (Қосу/Өшіру) пернесін (1) баспай, плита розеткаға қосулы болған кезде немесе ол ажыратылған соң 2 минут ішінде розеткаға қайта қосылған кезде орындалуы тиіс.

Қуат шектеуін орнату үшін:

- (A) түймесін басыңыз (өнімді өшіргеннен кейін 2 минут ішінде ғана)

- түймесін басып тұрып, пісіру аймақтарының Selection/Display (2) (Таңдау/көрсету) бөліктерінің барлығын алдыңғы оң жақ аймақтан бастап (FR) сағат тіліне қарсы бағытта бір-бірлеп басып шығыңыз

- әрбір басып қалу кезінде дыбыстық сигнал шығып отырады

- барлық дисплейлер (2) басылған кезде, пернені босату мүмкін болады (А) осы кезде:

- Артқы аймақтың дисплейі (2) (RL) орнатуды орындауға болатынын көрсету үшін "С" және "0" белгілерін кезекпен көрсетеді:

сосын таңдау жолағын (3) "С" және "8" белгілері пайда болғанша жылжытыңыз

дисплейде (2-FL) ағымдағы параметр көрінеді**

0 = 7.4 kBT 1 = 4.5 kBT 2 = 3,1 kBT

Қуатты шектеу параметрін өзгерту үшін: - алдыңғы сол жақ (FL) аймақтың дисплейін (2) басыңыз; - содан кейін жаңа параметрді таңдау үшін таңдау жолағын (3) жылжытыңыз.

Жасалған таңдауды сақтау үшін, ON/OFF (Қосу/Өшіру) пернесін (1) 2 секунд басып тұрыңыз; орнатудың сәтті аяқталғанын растау үшін ұзақ дыбыстық сигнал шығады.

Көпір аймақтары

Көпір функциясының арқасында пісіру аймақтары бірдей қуат деңгейімен бір аймақты құра отырып, аралас режимде жұмыс істей алады. Бұл функция үлкен ыдыстар мен табалардың тамақты біркелкі пісуіне мүмкіндік береді. Алдыңғы "Негізгі" пісіру аймағын артқы жақтағы тиісті "Қосымша" пісіру аймағымен аралас пайдалануға болады (осы функциямен қандай аймақтар жабдықталатынын көру үшін осы нұсқаулықтың суреттер бөлімін қараңыз).

Көпір функциясын іске қосу үшін:

• Пайдаланғыңыз келген пісіру аймақтарының екеуін де бір уақытта таңдаңыз.
• "Қосымша" (2) пісіру аймағының дисплейінде "белгісі көрінеді.
• Таңдау жолағын (3) пайдалану арқылы "Деңгей" (Қуат) параметрін орнатуға болады, ол "Негізгі" пісіру аймағының дисплейінде (2) көрсетілетін болады.
• Көпір функциясын ажырату үшін, іске қосу процедурасын орындасаңыз болды.

Ескертпе: "көпір" (Bridge) функциясы барысында іске қосылатын Cooking Timer Zone (Пісіру таймері аймағы) пісіру аймағының автоматты түрде өшірілуіне әкеледі, себебі мұндай жағдайда олар жалғыз аймақ комбинациясы ретінде қабылданады.

ТҮТІН ТАРТҚЫШ ЖЕЛДЕТКІШІН ПАЙДАЛАНУ

Қосу

Түтін тартқыштың/сорып шығарғыштың ON/OFF (1)

(Қосу/Өшіру) пернесін басып қалыңыз: Ⓙ белгісі жанады;

Пернені басуды жалғастырған кезде барлық қолжетімді функциялар бірнеше сәтке көрінетін болады, одан кейін тек негізгілері ғана белсенді болады; басқаларын пайдалана беруге болады және олар құрылғыны пайдалану барысында іске қосылады.

МАҢЫЗДЫ:

барлық қолжетімді функциялар тек қарқындылығы іске қосылған кезде ғана артатын жарық қарқындылығымен жарықтандырылады.

Өшіру үшін Ⓘ пернесін қайта басыңыз

Ескертпе: Бұл функцияның басқаларға қарағанда басымдығы жоғары.

- Түтін сорғыш жүйені өшіру: Түтін сорғыш жүйені іске қосу үшін қапсырманы ашыңыз, сосын таңдау аймағын (12) түртіңіз.

Ескертпе: Сорғыш аймағы механикалық айналатын ҚАПСЫРМАМЕН жабдықталған. Түтін сорғыш жүйесін іске қосу үшін ҚАПСЫРМА түтін сорғышты қоспас бұрын ашылуы керек. Түтін сорғышта ҚАПСЫРМА жабық болған кезде моторды автоматты түрде тоқтататын датчик бар. Түтін сору тек ҚАПСЫРМА ашылған соң басталады.

■ Тарту жылдамдығы (қуат):

Түтін сорғыш 3 деңгейлі сорып шығару жылдамдығымен (қуатымен) жабдықталған

Саусақтарыңызды (3) таңдау жолағы бойымен түртіңіз және сырғытыңыз:

қуат деңгейін арттыру үшін оңға қарай;

қуат деңгейін кеміту үшін солға қарай.

Орнатылған қуат деңгейі (12) таңдау/дисплей аймағында көрсетіледі

Қуат арттырғыш

Бұл өнімде 2 қосымша қуат деңгейі бар (3-деңгейден жоғары)

– Қуат арттырғыш 1: 15 мин.

– Куат арттырғыш 2: 5 мин.

одан кейін қуат алдыңғы орнатылған деңгейге оралады.

(3) таңдау жолағын (3-деңгейден жоғары) саусақпен түртіңіз және сырғытыңыз және 1-қуат арттырғышты іске қосыңыз

Қуат арттырғыштың 1-деңгейі (12) таңдау/дисплей аймағында жыпылықтаған "4" санымен көрсетіледі

(3) таңдау жолағын (3-деңгейден жоғары) саусақпен түртіңіз және сырғытыңыз және 2-қуат арттырғышты іске қосыңыз

2-қуат арттырғыш деңгейі (12) таңдау/дисплей аймағында жыпылықтаған "Р" белгісімен көрсетіледі

Автоматты жұмыс

Плита ең сәйкес жылдамдықпен қосылады және сору сыйымдылығын пісіру аймағында пайдаланылатын максимальды пісіру деңгейіне сәйкестендіреді.

Пісіру аймақтары өшірілген кезде, сорып шығарғыштың жылдамдығы біртіндеп азайып, қалдық су мен иісті жою үшін бейімделеді.

Бұл функцияны қосу үшін:

Басыңыз: (А) (14)

Ажырату үшін осы әрекетті қайталаңыз.

Ескертпе: егер автоматты жұмыс барысында (3) таңдау жолынан 1-3 жылдамдықтары таңдалса, автоматты жұмыс тоқтатылады;

егер оның орнына қуат арттырғыштары таңдалса, автоматты жұмыс уақыттың аяқ жағында жалғасады, осы кезде "(A)" белгісі жыпылықтаған күйде қалады.

Ескертпе: егер плита Automatic mode (Автоматты режим) белсенді болған кезде автоматты түрде өшсе, түтін тартқыштың желдеткіші біртіндеп автоматты түрде өшеді.

Сүзгінің қанығу индикаторы

Түтін тартқыш техникалық күтім көрсетілуі қажет болған кезді көрсетеді:

Көмір/керамика иіс сүзгілері "FILTER"(13) жанады

Май сүзгісі "FILTER"(13) жыпылықтайды

Ескертпе: бұл функция әдепкі параметр бойынша ажыратулы болады (оны іске қосу жолын "Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу" бөлімінен көріңіз)

Сүзгінің толғанын көрсететін индикаторды қайта орнату

Сүзгілермен (май және/немесе көмір/керамика) техникалық күтімді орындаған соң, "FILTER" (13)

пернесін басып тұрыңыз;

"FILTER"(13) өшеді, индикатор санағы қайта орнатылады.

■ Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу

Бұл индикатор әдетте өшірулі болады.

Оны іске қосу үшін бағдарламалау үшін, мыналарды орындаңыз:

- түтін сорып шығарғышты ① арқылы іске қосыңыз; - сорып шығару моторы мен пісіру аймақтары өшірулі болған кезде, (12) таңдау аймағын басыңыз - "НООД" (11) пернесін "F" – "G" әріптері (12) дисплейінде кезекпен жыпылықтап көрінгенше басып тұрыңыз

F = көмір/керамика иіс сүзгілері G = май сүзгісі

Көмір/керамика иіс сүзгілері

- "F" әрібі пайда болған кезде, (12) дисплейін басыңыз - "FILTER" (13) пернесін басыңыз - шам жыпылықтайды

- "HOOD" (11) пернесін көмір/керамика иіс сүзгісінің индикаторын растау үшін тағы да басып тұрыңыз

Май сүзгісі

- "G" әрібі пайда болған кезде, (12) дисплейін басыңыз - "FILTER" (13) пернесін басыңыз – шам тұрақты жанады - "HOOD" (11) пернесін май сүзгісі индикаторының іске қосылғанын растау үшін тағы да басып тұрыңыз

Бұл құрылғыны терезе датчигі жиынтығымен бірге пайдалануға болады (оны өндіруші бермейді).

Егер терезе датчигі бар жинақ орнатылса (тек EXTRACTOR (Түтін сорғыш) режимі қолданылған жағдайда), датчик орнатылған бөлмедегі терезе жабылған сайын ауа сору тоқтайды.

- Бұл жинақ пен құрылғы арасындағы электрлік байланысты білікті және мамандандырылған техник орнатуы керек. - Жинақ құрамдас бөлікке және оны құрылғымен бірге пайдалануға рұқсат беретін қауіпсіздік стандарттарына сәйкес бөлек сертификатталуы керек. Орнату жұмысы тұрмыстық жүйелерге арналған ағымдағы ережелерге сай орындалуы тиіс.

ЕСКЕРІП:

- Жинақтың құрылғыға жалғанатын сымдары сертификатталған қауіпсіз қосымша төменгі кернеу (SELV) тізбегінің бір бөлігі болатындай етіп жалғануы тиіс. - Бұл құрылғының өндірушісі ақауларға және/немесе жинақты дұрыс орнатпауға байланысты туындайтын ақаулардан және/немесе проблемалардан туындаған қолайсыздық, зақым немесе өрт үшін ешбір жауапкершілікті мойнына алмайды.

4.1 Куат кестелері

Куат деңгейі		Пісіру түрі	Денгейді қолдану(дисплей пісіру тәжірибесі мен пісіру әдеттерін бірге қамтиды)
Максимум куат	Boost	Тез қыздыру	Су болған жағдайда тамақтың температурасын тез қайнату деңгейіне дейін жылдам арттыруға және тамақ пісіру сұйықтықтарын жылдам қыздыруға өте ыңгайлы.
	8-9	Құыру - қайнату	Тамақты қызартуға, пісіруді бастауға, қатырылған тамақтарды құыруға және жылдам қайнатуға өте ыңгайлы
Жоғарғы куат	7-8	Қызарту - құыру - қайнату - отқа қақтау	Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (5-10 минуттық қысқа уақыттар ішінде) өте ыңгайлы
	6-7	Қызарту - пісіру - бұқтыру - құыру - отқа қақтау	Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (10-20 минуттық қысқа уақыттар ішінде), көрек-жарактарды алдын ала қыздыруға өте ыңгайлы
Орташа куат	4-5	Пісіру - бұқтыру - құыру - отқа қақтау	Қайнатуға, баяу қайнатып қоюға, пісіруге (ұзағырақ уақытқа) өте ыңгайлы Пастаны араластыру
	3-4	Пісіру - қайнату - қоюлату - араластыру	Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге, пастаны араластыруға өте ыңгайлы
	2-3	Пісіру - қайнату - қоюлату - араластыру	Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (бір литрден аз көлемдегі: құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге өте ыңгайлы
Төменгі куат	1-2	Еріту - жібіту - жылы күйде сақтау - араластыру	Майды жұмсартуға, шоколадты жайлап балқытуға, шағын тамақтарды ерітуге өте ыңгайлы
	1	Еріту - жібіту - жылы күйде сақтау - араластыру	Жаңадан пісірілген тамақтың шағын порцияларын жылы күйде сақтауға немесе берілетін тамақтардың температурасын ұстап тұруға және ризоттоны араластыруға өте ыңгайлы
ӨШІРУ	Нөлдік куат	Беткі бөлікке қолдау көрсету	Плита күту немесе өшіру режимінде болады (Н-Л-О арқылы сигнал берілетін тамақ пісіруден кейін қалуы мүмкін қалдық қызу)

4.2 Тамақ пісіру кестелері

Тамақтар санаты	Тамақтар немесе пісіру түрі	Куат деңгейі мен пісіру белгішесі
		Бірінші кезен	Куаттар	Екінші кезен	Куаттар
Паста, күріш	Жаңа піскен паста	Суды қыздыру	Арттыру-9	Паста пісіру және қайнатып қою	7-8
	Жаңа піскен паста	Суды қыздыру	Арттыру-9	Паста пісіру және қайнатып қою	7-8
	Қайнатылған күріш	Суды қыздыру	Арттыру-9	Паста пісіру және қайнатып қою	5-6
	Ризотто	Құыру және құргақтай кұыру	7-8	Пісіру	4-5
Қөкөністер, бұршақтар	Қайнатылған	Суды қыздыру	Арттыру-9	Қайнату	6-7
	Құырылған	Майды қыздыру	9	Құыру	8-9
	Майға бұқтыру	Қыздыру керек-жарағы	7-8	Пісіру	6-7
	Бұқтырылған	Қыздыру керек-жарағы	7-8	Пісіру	3-4
	Құырылған	Қыздыру керек-жарағы	7-8	Қызартып кұырылған	7-8
Еттер	Құргақтай кұыру	Етті майға қызартып кұыру (сары майға кұырылса, 6-қуат)	7-8	Пісіру	3-4
	Отқа қақталған	Табаны алдын ала қыздыру	7-8	Екі жағын отқа қақтау	7-8
	Қызарту	Майға қызартып кұыру (сары майға кұырылса, 6-қуат)	7-8	Пісіру	4-5
	Бұқтыру	Майға қызартып кұыру (сары майға кұырылса, 6-қуат)	7-8	Пісіру	3-4
Балық	Отқа қақталған	Табаны алдын ала қыздыру	7-8	Пісіру	7-8
	Бұқтыру	Майға қызартып кұыру (сары майға кұырылса, 6-қуат)	7-8	Пісіру	3-4
	Құырылған	Сұйық немесе тоң майды қыздыру	8-9	Құыру	7-8
Жұмыртқалар	Омлеттер		Табаны сары май не тоң май салып қыздыру	6	Пісіру	6-7
	Омлеттер		Табаны сары май не тоң май салып қыздыру	6	Пісіру	5-6
	Жұмсақ қайнатылған/қайнатылған		Суды қыздыру	Арттыру-9	Пісіру	5-6
	Құймақтар		Табаны сары май салып қыздыру	6	Пісіру	6-7
Соустар	Қызанақ	Сұйық майға қызартып кұыру (сары май болса, 6-қуат)	6-7	Пісіру	3-4
	Ет соусы	Сұйық майға қызартып кұыру (сары май болса, 6-қуат)	6-7	Пісіру	3-4
	Бешамель соусы	Негізді дайындау (сары майды ерітіңіз және үн себіңіз)	5-6	Баяу қайнағанша қыздырыңыз	3-4
Десерттер, кремдер	Қайнатылған крем	Сүтті қайнату	4-5	Баяу қайнатып қою	4-5
	Ботқалар	Сүтті қайнату	4-5	Баяу қайнатып қою	2-3
	Қүріш ботқасы	Сүтті қыздыру	5-6	Баяу қайнатып қою	2-3

5. Техникалық қызмет көрсету

Плитаға техникалық қызмет көрсету

Сақ болыңыз! Қандай да бір тазалау не техникалық қызмет көрсету жұмыстары алдында тамақ пісіру аймақтарының өшірулі екенін және қызу индикаторы сөнгенін тексеріңіз.

5.1 Тазалау

Плитканы әр пайдаланған сайын тазалап қою керек.

Маңызды:

Абразивті губкаларды, шаю губкаларын пайдалануға болмайды. Оларды

пайдалансаңыз, уақыт өте келе шыны зақымдануы мүмкін.

Піш бүріккіштері не дақ кетіргіштер сияқты химиялық тітіркендіргіштерді пайдаланбаңыз.

Әр пайдаланған сайын, тамақ қалдықтары мен дақтарын кетіру үшін плитаны салқын әрі таза күйінде ұстаңыз.

Қант не құрамында қант мөлшері көп тамақ плитаны зақымдайды және дереу алынуы керек.

Тұз, қант және құм шыны беткейді зақымдауы мүмкін.

Плитаны тазалау үшін жұмсақ шүберекті, қағаз сүлгіні немесе арнайы құралдарды пайдаланыңыз (Өндірушінің нұсқауларын қадағалаңыз).

БУМЕН ТАЗАЛАҒЫШТАРДЫ ПАЙДАЛАНУҒА БОЛМАЙДЫ!!!

Маңызды:

Егер сұйықтықтар байқаусызда не шамадан тыс кәстрөлден ағып кетсе, қандай да бір қалдықты алып тастап, максималды гигиеналық жағдайларда тазалау үшін өнімнің төменгі жағындағы ағызу клапанын ашыңыз.

Тор ыстық сумен және бейтарап жуғыш қоспамен қолмен жуылып, одан кейін тотығудың алдын алу үшін толық кептірілуі керек.

Сорғыш желдеткішке қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап сұйық тазалағышқа малынған шүберекті пайдаланыңыз.

ТАЗАЛАҒЫШ АСПАПТАРДЫ НЕ ҚҰРАЛДАРДЫ ПАЙДАЛАНУҒА БОЛМАЙДЫ!

Абразивті құрамдастары бар өнімдерді пайдалануға болмайды.

СПИРТТІ ПАЙДАЛАНУҒА БОЛМАЙДЫ!

Май сүзгісі

Тамақ пісіру кезінде шығатын май бөлшектерін тартып алады.

Айына бір рет (немесе сүзгінің қанығуын көрсететін жүйе қажет еткенде) агрессивті емес тазалағышты пайдалана отырып, қолмен не ыдыс жуғышта төмен температурада және жылдам тазаланып тұруы керек.

Ыдыс жуғышта тазаланғаннан кейін металл май сүзгісінің түсі өңіп кетуі мүмкін, бірақ оның сүзу сипаттамалары өзгеріссіз қалады.

32.3 - 32.5-сурет

Белсендірілген көмір сүзгісі - керамикалық (сүзу нұсқасына ғана арналады)

Тамақ пісіру кезінде шығатын жағымсыз иістерді жояды.

Өнімде иіс сүзгісі бар. Ұзақ уақыт қолданғаннан кейін сүзгілер иістерге қанығуы мүмкін, бұл пісірілетін тамақ түріне және май сүзгісінің майдан қаншалықты жиі тазаланатынына байланысты. Иіс сүзгілерін 45 минут 200°C дейін қыздырылған пеште әр 2/3 айда термиялық әдіспен қалпына келтіруге болады. Сүзгіні дұрыс қалпына келтіру оның 5 жыл бойы үздіксіз тиімді жұмыс істеуін қамтамасыз етеді.

32 сурет

5.2 Ақауларды жою

КАТЕ КОДЫ	СИПАТТАМА	ЫКТИМАЛ СЕБЕБІ	КАТЕНІ ЖОЮ
E2	Пәрмен аймағы шамадан тыс жоғары температураға байланысты өшеді	Электрондық бөлшектердің ішіндегі температура тым жоғары	Қайта пайдаланбас бұрын плитаның салқындағанын күтіңіз
E3	Контейнер үйлеспейді	Магнит қасиеті жоғалған	Қәстрөлді алып тастаңыз
E5	Пайдаланушы интерфейсі мен индукция модулі арасындағы байланыс ақаулары	Электр тогы модульге келмеуде; Қуат кабелі дұрыс қосылмаған немесе ақауы бар	Плитаны электр желісінен алып тастап, байланысты тексеріңіз
Басқа қате сигналдары үшін ( Е ... U ... С ... )	Тұтынушыларды қолдау қызметіне қоңырау шалып, қате коды туралы есеп беріңіз

5.3 Тұтынушыларды қолдау қызметі

Тұтынушыларды қолдау қызметіне хабарласу алдында

1. "Ақауларды жою" бөлімінде берілген пункттер негізінде мәселені жоя алмайтыныңызды тексеріңіз.
2. Құрылғыны өшіріп, мәселенің өздігінен жойылғанын не жойылмағанын тексеру үшін оны қайта қосыңыз.

Егер тексерулерден кейін ақау жойылмаса, ең жақын Тұтынушыларды қолдау орталығына хабарласыңыз.
