NAVODILA ZA UPORABO LB 248S HUSQVARNA

SL Navodila za uporabo

SR Prirucnik za rukovaoca

SV Bruksanvisning

TR Kullanim kilavuzu

UK Noci6HnK KopncTyBaHa

136-147

161-173

174-185

186-198

199-211

212-223

224-237

251-263

264-277

278-290

291-302

303-314

315-326

327-338

339-352

20

22

24

26

36

38

Contents

Introduction 6

Maintenance. 11

Safety. 7

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Pije korištenja proizvoda procitajte upozoravajuće upute u nastavku.

• NemojtePokretati proizvod aku unjemu ima goriva ili motornog ulja. Uklonite nezeljeno gorivo/ulje i pricekajte na sujsenje proizvoda.
• Ako gorivo prolijete po odjeci, odomah ju zamijene.
• Gorivu nemojte dopustiti kontakt s tijelom jer moze uzrokovati ozljede. Ako dode do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• NemojtePokretati proizvod akomotor propusta. Redovito pregledavajte imi li na motoru propustanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ill motora nemojte pušiti.
• U blizini goriva ili motora nemojte stavljati vruce predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prijé ulijevanja goriva provjerite je li motor hladan.
• Prijie ulijevanja goriva polako otvorite Čep spremnika goriva i pažljivo ispustite tlak.
• Nemojte ulijevati gorivo u motor u zatvorenom prostoru. Nedovoljan protok zraka moze uzrokovati ozljede ili smrt zbog gusenja ili trovanja uglijcim monoksidom.
• Potpuno zategnite Čep spremnika za gorivo. Ako Čep spremnika za gorivo;nije zategnut, postoji opasnost od požara.
• Prijepokretanja proizvod odmaknite majmanje 3m/ 10' od mjesta punjenja spremnika.
• Spremnik za gorivo nemojte puniti do kraja.
  Zagrijavanje uzrokuje širenje goriva. Ostavite mjesta pri vrhu spremnika za gorivo.

Sigurnosne upute za održavanje

UPOZORENJE: Pije korištenja proizvoda procitajte upozoravajuće upute u nastavku.

• Ispušni plinovi iz motora sadrže ugljikov monoksid, vrlo opasan otrovni plin bez mirisa. Proizvod nemojtePokretati u zatvorenom ili uskom prostoru.
• Prije odrzavanja proizvoda zaustavite motor i odspojite kabel za paljenje od svjecice. Na LB 348SI takoder ukonite bateriju.
• Tijekom odrzavanja rezne opreme nosite zašitne rukavice. Nož je vrlo oštar i lako dolazi do posjekotina.
  Dodatna oprema i izmjene proizvoda bez odobrenja proizvodača mogu uzrokovati ozbiljne ozljede ili

smrt. Nemojte ijnenjati proizvod. Obavezno upotrebljavaje dijelove s odobrenjem proizvodača.

Izmeteja novirzitaja montaža

Piestipriniet izmeteja novirzitaju zales sanu izmetejam. Izstradajumam ir sanu izmeteja parsegs zales smalcinaesanai (mulceisanai).

1. Atskruvejiet 2 skruves un nonemiet sanu izmeteja parsegu. (Att. 26)
2. Piestipriniet izmeteja novirzitaju virs izmeesan kanala.

Lietošana

levads

Zodpovednost' za vyrobok

V sulade s pravnymi predpismi upravujucimi zodpovednost' za vyrobok nenesieme zodpovednost' za skody sposobene nasim vyrobkom v dosledku:

Kontrola tlmiča vyfuku

Varnostna navodila za vzdhrveanje 294

Montaza. 295

Delovanje. 295

Vzdrzevanje 296

Transport skladišcenje in odstranitev. 299

Tehnični podatki 300

Izjava ES o skladnosti 302

Uvod

Opis izdelka

Izdelek je rotacjska kosilnica, ki z vložkom BioClip travonareže v gnojilo. Mogoča je uporaba tudi s stranskim izmetom.

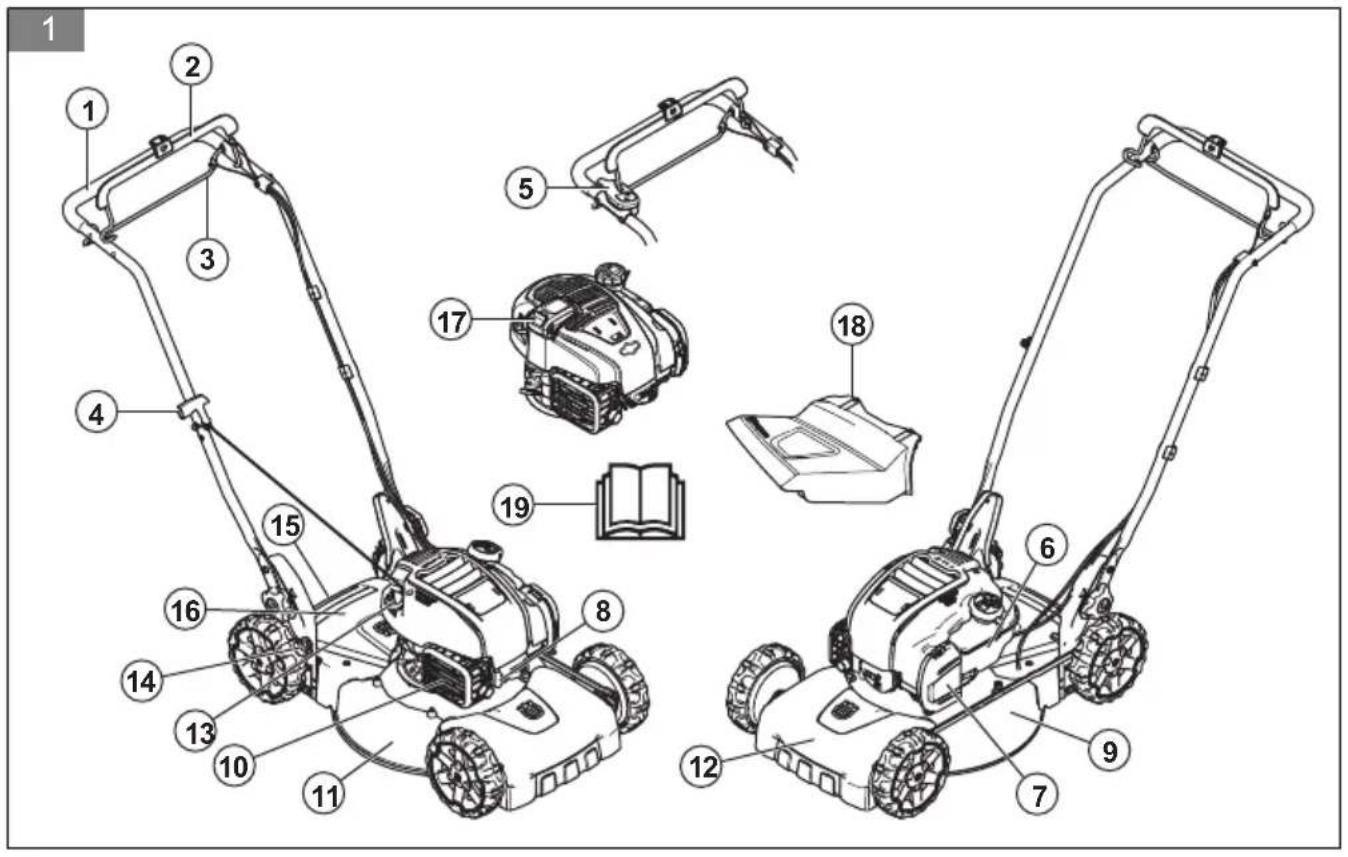

Pregled izdelka

(SI. 1)
1. Rocica/rocaj
2. Rocica zavore motorja/zagonska rocica (LB 348SI)
3. Pogonska ročica
4. Roica zaganjalne rvice
5. Blokada vžiga (LB 348SI)
6. Rezervoor za gorivo
7. Zračni filter
8. Svečka
9. Pokrov rezila
10. Dušilnik
11. Pokrov stranske izmetne odprtine
12. ZaščitniPokrov
13. Pokrovček posode za olje
14. Ročica za nastavitev visišne kosnje
15. Simboli
16. Pokrov za ohisje menjalinika
17. Baterija, varnostna naprava (LB 348SI)
18. Izmetni deflektor
19. Navodila za uporabo

Znaki na izdelku

(SI. 2) POZOR: Povrsna in napačna uporaba lahko povzroci poskodbe in celo smrt uporabnika ali drugih.
(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
(SI. 4) Osebe in Živali naj bodo na varni razdalji od delovnega območja.
(SI. 5) Izklopite motor in odstranite vžigalni kabel, sele nato opravite popravila ali vzdřevalna dela.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporablajte za druga apravila.

(SI. 6) Pazite na leteče in odbite predmete.
(SI. 7) Opozorilo: Roke in noge držite stran od vrtljivega rezila.
(SI. 8) Opozorilo: Z rokami in nogami ne segajte v območje vrtečih se delov.
(SI. 9) Izdelek je v skladu z veljavnimi direktivami ES
(SI. 10) Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naven den v poglavju "Tehnični podatki" ter na nalepki.
(SI. 11) Nevarnost požara.
(SI. 12) Nearnost eksplozije.
(SI. 13) Pred dolivanjem goriva obveznougasnitemotor.
(SI. 14) Vroča povrsina.
(SI. 16) Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
(SI. 17) Pred opravljanem vzdrrzevanja ali preden pustite izdelek brez nadzora, odstranite varnostno stikalo (baterijo).
(SI. 18) Začnite postopek za LB 248S, LB 253S: Rocico zavore motorja potisnite navzdol in povlècite zaganjalno ročico.
(SI. 19) Začnite postopek za LB 348SI: Sprostite blo-kado vžiga in potisnite zagonsko vrstico navzdol.

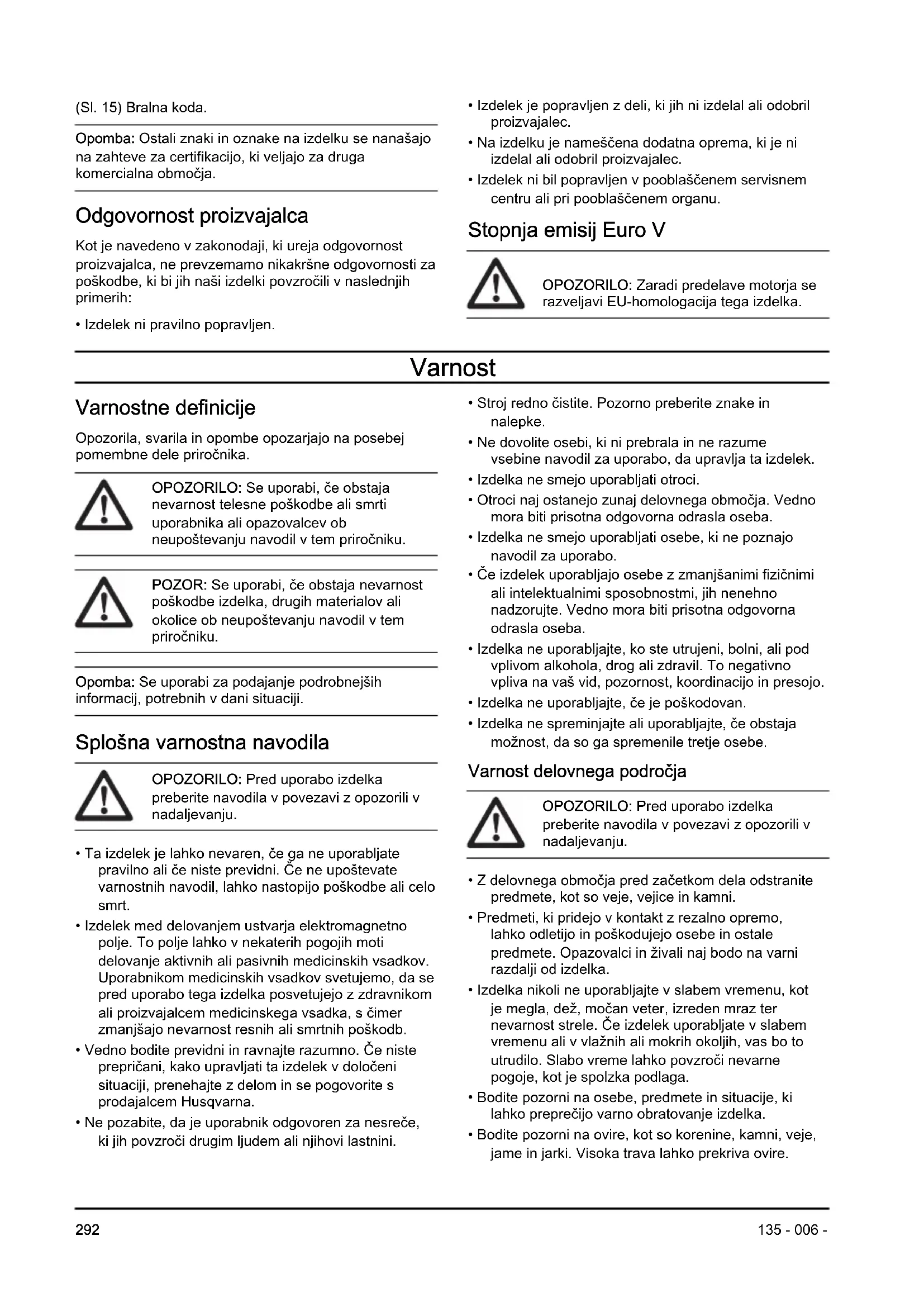

(SI. 15) Bralna koda.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisem centru ali pri pooblascenem organu.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poskodbe ali smrti uporabnika ali opazovalcev ob neuopostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejsh informacij, potrebnih vDani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, ce ga ne uporabljate pravilno ali ce niste previdni. Ce ne upostevate varnostnih navodil, lahko nastopijo poskodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s cimer zmanjsajo nearnost resnih ali smrtnih poskodb.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v doloceni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroci drugim ljudem ali njihovi lastnini.

• Stroj redno Čistite. Pozorno preberite znake in nalepke.

• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlia ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Otroci naj ostanejo zunaj delovnega območja. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjsanimi fizicnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Izdelka ne uporabljajte, Če je poškodovan.
• Izdelka ne spreminajte ali uporabljaje, ce obstaja moznost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
  Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poskodujejo osebe in ostale predmete. Opazovalci inŽivali naj bodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v VLCznih ali mokrih okoljih, vas bo to ostrudilo. Slabo vreme lahko povzroci nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprecijo varno obratovanje izdelka.

• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.

• Kosnja trave na pobocju je lahko nevarna. Izdelka ne uporabljaje na pobocijh z naklonom, vecjim od 15^

• Izdelek uporabljajte prečno na poboce. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za kosnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljaje osebno zašcitno opremo. Glejte Osebnia zašcitna oprema na strani 293
  V zasilinem primeru morate znati motor hitro izklopiti.
• Motorja nikoli ne vklopite v zaptem prostoru ali v blizini vnetljivega materiala. Izpušni plini iz motorja so vroci in lahko vsebujejo iskre, ki lahko povzrocijo požar.
• Izdelka ne uporablajte, ce rezilo in vsiPokrovi niso namesceni pravilno. Nepravlno namesceno rezilo lahko odleti in povzroci poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poskoduje rezilo in ukrivi motorno gred. Zvita os povzroca vibracije in zelo visoko tveganje, da rezilo odleti.
• Ce rezilo trci ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poskodovan. Poskodbe popravite ali pa popravilo prepustite pooblasčenemu serviserju.
• Rocico zavore motorja nikoli ne pritrdite trajno na ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav takpo pa imeje na rocaju obe roki. Roke in noge drzite stran od vrtljivih rezil.
  Pri delujoem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s swečke odstranite vžigalni kabel.
• Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, njr. poti iz gramoza, kamna in asfalta.
  Pri delujoem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate visino reza, ustavite motor. Ne izvajaje prilagoditev, ko motor deluje.
• Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zašcitna oprema ne more popolnoma preprečiti poskodb, vendar v primeru nesreće omili posledice. Prodajalec raj vam pomaga izbrati ustrezno opremo.
• Ce je moč hrupa visja od 85 dB, uporabljajte zašcitno opremo za sluh.
• Uporabite trpeznobutev, ki ne drsi. Ne bodite bosi ali nosite odprtih cevljev.
• Oblečene imejte trpežne, dolge hlace.
• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poskodovane, se obrnite na pooblasčeno servisno delavnico Husqvarna.

PreverjanjePokrovarezila

Pokrov rezila zmanjsije moč vibracij v izdelku in zmanjsije nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

• PreglejtePokrovrezilain se prepričajte, da nima poskodb, kot so razpoke.

Baterija (LB 348SI)

OPOZORILO: Pokvarjena baterija zmanjsije varnost izdelka. Vedno uporabljaje baterijo, ki jo odobri proizvajalec.

Baterija omogoča elektrčni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosegla, odstranite baterijo.

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sprošćena, se motor ustavi in se pogon izklopi.

Če Želite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblašćenemu serviserju Husqvarna, da nastavi zavoro motorja.

(SI. 20)

Blokada vžiga

Pri modelih LB 348Sl ima roica zavore motorja tudi funkijo zagonske roice za zaganjalnik. Preverite blokado vžiga in se prepričajte, da preprečuje zagon zaganjalnika.

1. Zagonsko rocico povlecite v smeri rocaja (B). Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite navzven v desno (A). (Sl. 21)
3. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Dusilnik

Dusilnik zmanjsije hrup na najnizjo moznro raven in posilja izpušne pline stran od operaterja.

Ne uporabljaje izdelka, cde dušilnik manjka ali je poskodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V blizini vnetljivih materialov in/ali hlapov bodite previdni, da preprećite požar.

Preverjanedusilnika

• Dusilnik redno preverjaje in se tako prepričajte, da je pravilno namescen in ni poskodovan.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Ce se z gorivom polijete po obleki, se nemudoma preoblocite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poskodb. Ce gorivo polijete po telesu, se očistite z milom in vodo.
• Ce motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
  Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poskodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
  V blizini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljaje v blizino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
  Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
  Pred dolivanjem poças odpritePokrovcek posode za gorivo in previdno sprostite pritisk.
  Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroci poskodbe ali smrt zaradi zadusitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijtePokrovcek posode za gorivo. CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m/10 Čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
• Rezervoar za gorivo ne napolnite do konca. Gorivo se razsiri zaradi vrocin. Pustite prazen prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprih prostorih.
• Preden začnete z vždrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel. Pri LB 348SI odstranite tudi baterijo.
  Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poskodbam

ali celo v smrt. Ne spreminjaje izdelka. Vedno uporabljajteismo dodatke,ki jih je odobril proizvajalec.

• Če izdelka ne vzdřújete pravilno in redno, se poveča nevarnost poskodb osebam in izdelku.
  Vzdrzevanje opravite takotokotišev teh navodilih za uporabo.Vsakrsno drugacno vzdrrzevanje mora opraviti osebjpe pooblascene servisne delavniceHusqvarna.
  Redno dovolite osebju pooblascene servisnedelavnice Husqvarnaizvajati vzdrrzevalna dela.
  Zamenjaje poskodovane,OCR. Zlomljene dele.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti. Pri LB 348SI odstranite tudi baterijo.

Namestitev ročice

1. Sprostite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnj di del utorov. (Sl. 22)
3. Visino ročice prestavite v enega od 2 razpoložljivih položajev.
4. Premaknite gumbna vijaka do konca navzgor protirocici, dazaslišite klik. (Sl. 23)
5. Popolnama zategnite gumbne vijake.

Nastavitev kosilnice v transportni položaj

1. Odstranite baterijo (LB 348SI).

2. Sprostite spodnja gumbna vijaka.

3. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov. (Sl. 22)

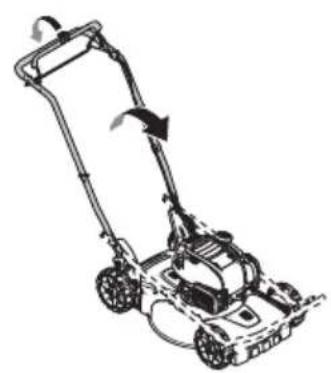

4. Rocaj preklopite naprej. (Sl. 24)

Nastavitev kosilnice v delovni položaj

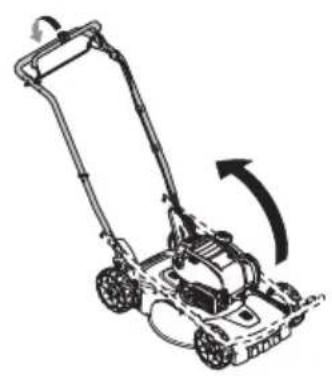

1. Rocaj preklopite v navpičen položaj. (Sl. 25)
2. Premaknite gumbna vijaka do konca navzgor protirocici, dazaslišite klik. (SI. 23)
3. Popolnama zategnite gumbne vijake.
4. Baterijo namestite na motor (LB 348SI).

Namestitev izmetega deflektorja

Namestite deflektor izmeta za stransko izmetno odprtino za travo. Izdelek je dobavljen s Pokrovom stranske izmetne odprtine za mulcenje trave.

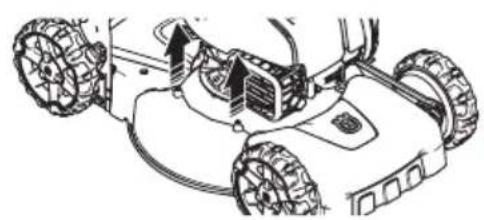

1. Sprostite 2 vijaka in odstranitePokrov stranske izmetne odprtine.(SI.26)
2. Nad odprtino namestite izmetni deflektor.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razširitev funkcj vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Zacetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracion izdelkasa sledite navodilom v aplikaciji Husqvarna Connect.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

2. Pregleje rezalno opremo in se prepričajte, da je pravilno pritrijena in nastavljena. Gleje Kako pregledati rezalno opremo na strani 297.

3. Napolinite rezervaar za gorivo. Glejte Poljinje goriva na strani 295.

4. Napolinite rezervoor olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 298.

Polnjenje goriva

Ce je na voljo, uporabite nizkoemisiksokalkilatno gorivo. Ce nizkoemisiksokalkilatno gorivo ni na voljo, uporabite neosvinceno gorivo dobre kakovosti ali osvinceno gorivo, ki ima najmanj 90 oktanov.

POZOR: Ne uporabljajte bencina, ki ima oktansko stevilo nizje od 90 RON (87 AKI). Izdelek se lahko takpo skoduje.

1. Pocasi odpritre rezervoor za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga povrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Ocistite področje okrogPokrova rezervoarja za gorivo.
4. Skrbno privijtePokrovcek posode za gorivo.Ce Pokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.
5. Preden izdelek vklopite, ga premaknite majmanj 3 m (10 cevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev visine košnje

Kosnjolhko nastavite na pet visin.

1. Povlecite rocico za nastavitev visine kosnje nazaj, da povecate visino rezanja.
2. Potisnite rocico za nastavitev višine košnje naprej, da znižate višino rezanja.

POZOR: Ne nastavite visino rezanja prenizko. Rezila lahko trcijo ob tla, ce povrsina travnika ni ravna.

Zagon izdelka

• Prepricajte se, da je vžigalni kabel priklopljen na svečko.

Ročni zagon (16), LB 253S)

1. Ostanite za izdelkom.
2. Rocico zavore motorja drzite ob rocaju. (Sl. 27)
3. Z desno roko drzite rocico zaganjalne vrvice.
4. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
5. Močno povlecite, da zažene tme motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

Elektrčni zagon (LB 348SI)

1. Prepricajte se, da je baterija aktivna in napoljena. Gleje Za aktivaciobaterije na strani 298.

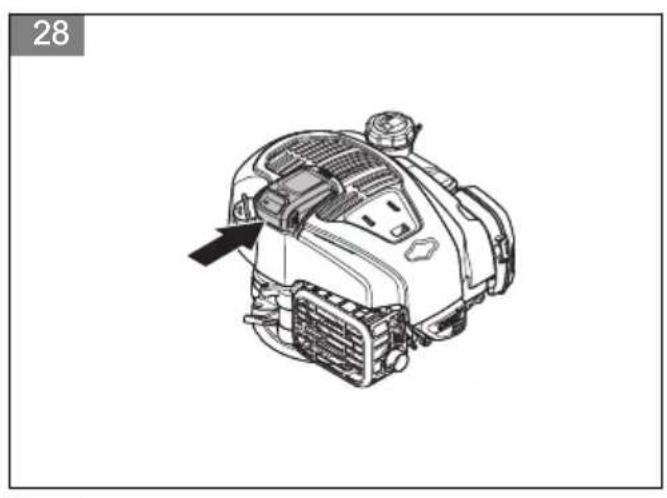

2. Baterijo namestite na motor. (Sl. 28)
3. Blokado vžiga potisnite navzven v desno (A).
4. Zagonsko ročico povlacite k ročaju, da zaženete zaganjalnik motorja. Ko se motor zažene, se zaganjalnik motorja ustavi. (Sl. 21)

O uporabi pogona koles

• Pogonsko ročico potisnite v smer ročaja. (Sl. 29)
• Preden izdelek povlečete vžvratno, sprostite pogonsko ročico in izdelek potisnite naprej priblžno 10 cm.
• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

• Če Želite izklopiti samo pogon, sprostite pogonsko ročico.
• Ce zeite izklopiti motor, sprostite rocico zavore motorja.

Odstranitebaterije

Ko izdelka ne uporabljate, pri modelih LB 348SI odstranite baterijo in takoprećite nenameren zagon motorja.

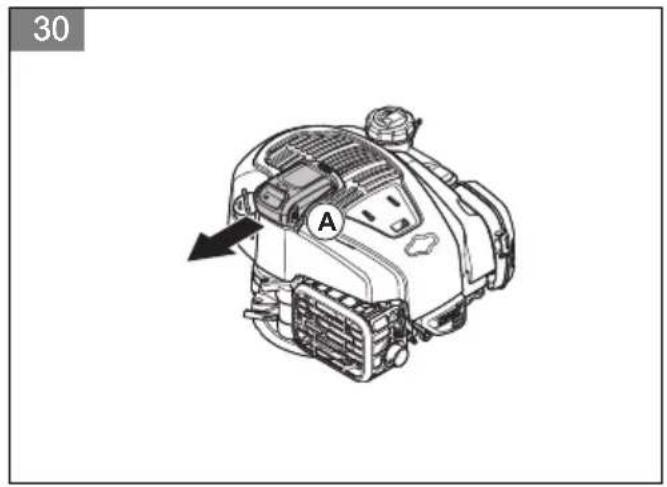

1. Pritisnite zaklepna gumba (A) in izvlecite baterijo. (Sl. 30)

Kako doseči saber rezultat

• Vedno uporabljaje ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro reziloprav takpo porabi manj energije kot topo rezilo.
• Ne odrežite vec kot tretjino dolzine travnih balk. Najprej kosite z visoko nastavitvivo visine kosnje. Preglejtre rezultat in nestavite visino kosnje na ustrezno visino. Ce je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile Črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdhrzevalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno
usposabljanje ni potrebno. Zagotavljamo, da vam bodo
na voljo strokovna popravila in servisiranje. Če vaš
prodajalec ni pooblasčen serviser, ga povprašajte, kje je
naslednja najblžja pooblasčena servisna delavnica.

Urnik vzdrževanja

OPOZORILO: Pred vzdrrzevamjem, popravili ali ciiscenjem pri modelih LB 348Slobvezno odstranite baterijo.

Izračunani intervali vzdřěvanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno.

Za vzdrrzevalna dela, označena z^* , glejte navodila v Varnostne naprave na izdelku na strani 293.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Opravite splošen pregled X
Preverite nivo olja X
Izdelek očistite X
Pregleje rezalno opremo X
PreveritePokrov rezila in zašcitniPokrov* X
Pregleje ročico zavoro motorja* X
Preverite baterijo* X
Pregleje dušilec* X
Pregleje svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah uporabe) X
Zamenjajte zračni filter (po 50 urah uporabe) X
Pregleje system za gorivo X

Izvajanje splošnih pregledov

• Prepričajte se, da so vse matice in vijaki na izdelku ustrezno priviti.

Kako cistiti zunanjost izdelka

• S krtaco odstranite listje, travo in umazanijo.
• Prepricajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne Čistite z visokotlačnim Čistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo povrsinoPokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Ce položite izdelek na stran tako, da je na tleh zračni filter, lahko poškodujete motor.

1. Izperite notranjo povrsinoPokrova rezilz vodo.

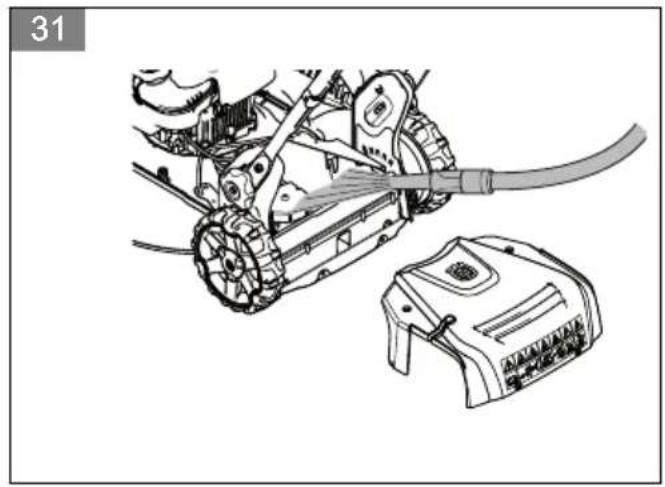

Ciscenje ohišje menjalnika

1. OdstranitePokrov.
2. S krtacko odstranite listje, travoin umazanijo z ohijsa menjalnika.(Sl.31)
3. Če vse umazanje ne morete odstraniti s krtaco, očistite z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite nakljuci vklop motorja.

OPOZORILO: Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poskodovana oziroma razpokana. Ce je rezalna oprema poskodovana, jo zamenjaje.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brusenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjao in uravnovesijo. Ce trcite ob oviro in se izdelek ustavi, zamenjaje poskodovano rezilo. Pooblascena servisna delavnica njoceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjavarezil

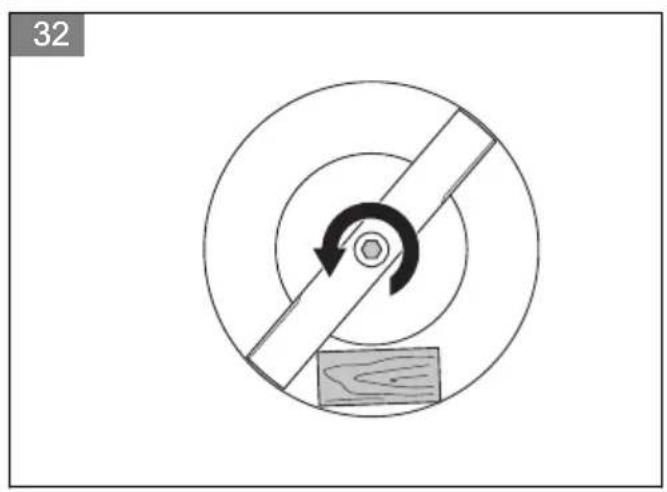

1. Rezilo blokirajte z leseno klado. (SI. 32)
2. Odstranite vijak rezila (A). (Sl. 33)
3. Odstranite rezilo (B).
4. Preglejte, ali sta nosilec (C) in vijak rezila poskodovana.
5. Preglefte, ali je motorna gred zvita.

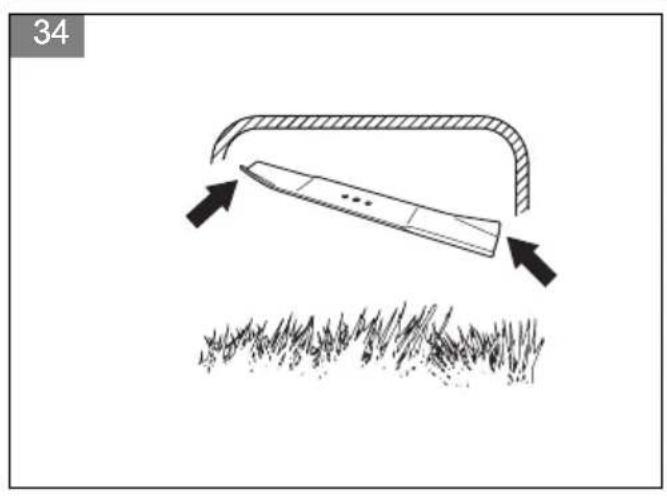

6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smerPokrova rezila. (Sl. 34)

7. Torno podložko (D) in rezilo namestite na nosilec rezila (C).

8. Pri namestitvi rezila na središće gredi motorja se prepričajte, da lahko na obeh straneh rezila vidite oznaki nosilca motorja.
9. Rezilo blokirajte z leseno klado. Namestite vzmetno podložko (E) in zategnite vijak ter podložko z zateznim momentom 80 {25} {26}Nm. (Sl. 35)
10. Ročno zavrtite rezilo in se prepričajte, da se nemoteno vrti.

OPOZORILO: Uporabljaje zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Ce je nivo olja prenizek, se lahko poskoduje motor. Preden zazenete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. OdstranitePokrovrezervojarjalosprilozeno merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezeroar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Zamenjava motorega olja

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroce. Preden iztočite motorno olje, se motor mora ohladiti. Če polijete motorno olje po koži, se umijte z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoorju gorivo.
2. S svečke odstranite vžigalni kabel.
3. OdstranitePokrovcekposodeza olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek nagnite, da iz rezervoorja olja iztece motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnični podatki na strani 300.
7. Preverite nivo olja. Glejte razdelek Kako preveriti nivo olja na strani 298.

Baterija (LB 348SI)

OPOZORILO: Pokvarjena baterija zmanjsije varnost izdelka. Vedno uporabljaje baterijo, ki jo odobri proizvajalec.

Baterija omogoča elektrčni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosegla, odstranite baterijo.

Za aktivacao baterije

Baterijo morate aktivirati pred prvo uporabo.

1. Baterijo vstavite v polnilnik, gleje Polnjenje baterij na strani 298.
2. Pocakajte, dokler se ne vklopi vsaj 1 zelena lucka, prbl. 10 sekund.
3. Baterijo namestite na motor, glejte Elektricni zagon (LB 348SI) na strani 296.

Polnjenje baterije

Ce na bateriji svetita samo indikatorja 1 ali 0, jo je potrebno napoliniti. Prazno baterijo je mogoce popolnama napoliniti v 1 uri. Kratkotrajna poljenja ne poskodujejo baterije.

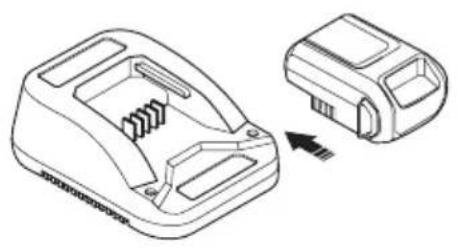

1. Baterijo vstavite v polnilnik baterije. (Sl. 36)
2. Polnilnik baterije priklopite na elektricno vtičnico, 220 V, 50 Hz.

Stanje napoljenosti baterije

Prikaz LED na bateriji	Stanje
Lučka LED 1 utripa 0–25 %
LED 1 sveti, LED 2 utripa 25–50 %
LED 1 in 2 svetita, LED 3 utripa 50–75 %	%
LED 1, 2 in 3 svetijo, LED 4 utripa 75–100 %
LED 1, 2, 3 in 4 svetijo Polna napoln-	jenost

Indikatorska lučka na pol-nilniku baterije	Stanje
Neprekinjena rdeča lučka	Baterija se polni
Utripajoča rdeča lučka	Baterija je prevroča in se bo začela polniti, ko bo temperatura ustrezna
Neprekinjena zelena lučka	Baterija je popolnama na-polnjena
Utripajoči rdeča in zelena lučka	Baterija je poškodovana in jo je treba zamenjati

Čiščenje zračnegafiltra

1. OdstranitePokrov zračnega filtra in filter.
2. S filtrom udarite ob ravno povrsino, da odpadejo delci.

POZOR: Za cischenje zracnih filtrov ne uporabljaje topil ali stisjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtr.
2. Pokrov zračnega filtra nastavite nazaj.

Opomba: Zračni filter, ki ga uporabljate dolgo, ne morete popolnoma scistiti. Zračni filter zamenjaje v rednih intervalih. Če je zračni filter poskodovan, ga zamenjaje.

Pregled svečke

POZOR: Vedno uporabljajte priporoceno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poskoduje.

• Ce se moč motorja zmanjsa, motorja ni mogoce enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
  Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjsate tako, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.

b) Meşanica goriva mora biti ustrezna.
c) Zračni filter mora biti Čist.

• Ce je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnicni podatki na strani 300. (Sl. 37)
  Vzigalno svecko po potrebi zamenjaje.

Kako pregledati systemd za gorivo

• Preverite, ali staPokrovrezervojarza gorivo in tesniloPokrovarezervojarza gorivo poskodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poskodovana, njao pooblaščena servisna delavnica zamenja.

Kako nastavitiŽico sklopke

Če se vam zdi vožnja počasna, je potrebno nastaviti pletenico sklope.

1. Če Želite povečati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca.
   Opomba: Ce je pogon aktiviran, ko ne povlecepe pogonske roice, morate podaljsati pletenico.
2. Čeželite podaljišati pletenico in znižati hitrost pogona, navijte nastavitveno matico v smeri urinega kazalca. (SI. 38)

Če se vam zdi, da je pogon po nastaviti še vedno počasen, peljite izdelek v pooblasćeno servisno delavnico, kjer bodo zamenjali pogonski jermen.

Transport skladisčenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladišcite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z elektrčnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladišćenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladišcite za daljse obdobje, izpraznite rezervoor za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poskodbam in nasrečam.
• Izdelek skladišcite v zaklenjenem prostoru, takdo otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.
• Izdelek skladišcite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upostevajte lokalne zahteve za recikliranje in ustrezne predpise.

Vse kemikalije, na primer motorno olje ali sredstvo proti zamrzovanju, zavrzite v servisem centru ali na kaksni drugi temu primerni lokaciji.
- Ko izdelka ne uporabljate več, ga posljite k prodajalcu Husqvarna ali pa ga zavrzite na mestu za recikliranje.
- Baterijo zavrzite v pooblašćeni servisi delavnici ali jo v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	LB 248S LB 253S LB	$48SI
Motor
Znamka Briggs & Stratton Briggs & Stratton Briggs & Stratton	163 163 163
Gibna prostornina valja v cm3
Hitrost v vrt/min 2900 2900 2900
Nazivna moč motorja v kW89	2,4 2,6 2,6
Vžigalni system
Svečka BS OHV 992304 BS OHV 992304 BS	OHV 992304
Razmik elektrod, mm 0,75 0,75 0,75
Sistem za gorivo in mazanje
Gorivo, neosvinčeno, najnižje število oktanov	90 90 90
Prostornina posode za gorivo v litrih 1,0 1,0 1,0
Prostornina posode za olje v litrih 0,5 0,5 0,5
Motorno olje SAE 30 SAE 30	SAE 30
Teža
S praznimi rezervaarji v kg	34 35 35
Emisije hrupa90
Izmerjen nivo zvočne moçi dB (A)	94 94 92
Zajamčen nivo zvočne moçi, LWA dB(A)	95 96 93
Nivoji hrupa91
Nivo zvočnegа tlaka pri ušesu operaterja, dB(A)	82 82 79
Raven vibracij92
Ročaj, m/s2	4,6 4,8 4,6
Rezalna oprema
Višina reza v mm	25-70	25-70	25-70
Širina rezanja, mm	480 530 480
	LB 248S LB 253S LB	348SI
Rezalni systemd 2-v-1 2-v-1 2-v-1
Rezilo BioClip BioClip BioClip
Številka izdelka 5028813-10 5028814-10 5028813-10
Vozi
Hitrost v km/h 4,5 4,5 4,5
Začetak
Elektrčni zaganjalnik Ne Ne Da
Baterija - - Litij-ionska, 12 V/			15,7 Wh

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da so vrtne kosilnice Husqvarna LB 248S, LB 253S in LB 348SI s serijskimi stevilkami od 2017xxxxxx dalje v skladu z zahevami DIREKTIVE SVETA:

z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
- z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Informacao v zvezi z emisijo hrupa so na voljo v poglavju "Tehnicni podatki".

Uporabljeni so naslednji standardi:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Če ni drugace navedeno, zgoraj navedeni standardi veljajo kot majnovejse objavljene razlicice.

Priglašeni organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal porocila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. majora 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Stevilke certifikatov: 01/901/294, 01/901/295, 01/901/300

Lična zašitna oprema

Sklapanje usmerivača za pržnjenje
