Tuotetyyppi	Työnnettävä ruohonleikkuri, bensiini
Merkki	Husqvarna
Malli	LB 248S
Moottori	Briggs & Stratton, 163 cm³, 2,4 kW
Polttoaine	Lyijytön bensiini, oktaaniluku ≥ 90
Polttoainesäiliön tilavuus	1,0 litraa
Moottoriöljyn määrä	0,5 litraa, SAE 30
Leikkuuleveys	480 mm
Leikkuukorkeus	25-70 mm, säädettävä 5 tasolla
Leikkuujärjestelmä	BioClip (silppuava) ja sivuttaisheitto (2 in 1)
Paino (tyhjät säiliöt)	34 kg
Taattu äänitehotaso	95 dB(A)
Äänenpainetaso korvan kohdalla	82 dB(A)
Tärinätaso (kahva)	4,6 m/s²
Kulkunopeus	4,5 km/h (pyöräveto)
Käynnistys	Käsikäynnistys (vetonaru)
Turvallisuus	Moottorijarrun kahva, leikkuukupu, poistoheijastin
Huolto	Säännöllinen puhdistus, öljynvaihto 50 h välein, sytytystulpan ja ilmansuodattimen vaihto
Leikkuuterä (viite)	5028813-10
Käyttötarkoitus	Ruohonleikkuu yksityisissä puutarhoissa

Usein kysytyt kysymykset - LB 248S HUSQVARNA

Miten LB 248S -ruohonleikkuri käynnistetään?

Asetu leikkurin taakse, pidä moottorijarrun kahvaa ohjaustankoa vasten, vedä sitten hitaasti käynnistyskaapelista, kunnes tunnet vastusta, vedä sitten reippaasti käynnistääksesi moottorin.

Millaista moottoriöljyä käytetään ja miten tarkistan tason?

Käytä SAE 30 -öljyä. Tarkistaaksesi tason, aseta leikkuri tasaiselle alustalle, irrota mittatikku, pyyhi se, työnnä se kokonaan takaisin ja vedä se pois lukeaksesi tason. Tason tulee olla merkkien välissä.

Miten säädän leikkuukorkeuden?

Käytä leikkurin sivulla olevaa leikkuukorkeuden säätövipua. Työnnä sitä eteenpäin pienentääksesi korkeutta, taaksepäin suurentaaksesi. Käytettävissä on 5 asentoa.

Mitä bensiiniä minun tulisi käyttää?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI). Alkylaattibensiiniä tai ekobensiiniä suositellaan, jos saatavilla.

Miten puhdistan leikkurin?

Käytä harjaa ruohon ja lian poistamiseen. Älä käytä painepesuria. Puhdistaaksesi leikkuukuvun sisäpuolen, kallista leikkuria äänenvaimennin alaspäin ja huuhtele vedellä.

Milloin terä vaihdetaan ja miten?

Vaihda terä, jos se on vaurioitunut, tylsynyt tai osunut esteeseen. Lukitse terä puupalikalla, irrota pultti, vaihda terä suuntaamalla leikkuureuna kupua kohti ja kiristä pultti 80 Nm:iin.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä moottori välittömästi, irrota sytytysjohto. Tarkista, ettei terä ole vaurioitunut tai epätasapainossa, ja ettei moottorin akseli ole vääntynyt. Tarvittaessa korjauta valtuutetussa liikkeessä.

Miten leikkuri säilytetään talvella?

Tyhjennä polttoainesäiliö, puhdista leikkuri, säilytä kuivassa ja jäätymättömässä paikassa. Irrota akku (jos sellainen on) ja säilytä se ladattuna.

Onko leikkurissa moottorijarru?

Kyllä, moottorijarrun kahva pysäyttää moottorin, kun se vapautetaan. Tarkista säännöllisesti, että moottori pysähtyy alle 3 sekunnissa kahvan vapauttamisen jälkeen.

Mikä on suositeltu sytytystulppa?

Suositeltu sytytystulppa on BS OHV 992304, elektrodiväli 0,75 mm. Tarkista ja puhdista sytytystulppa, jos moottorin käynnistys on vaikeaa.

KÄYTTÖOHJE LB 248S HUSQVARNA

FI Käyttöohje 110-121

Suvapuoloyön laitteet

1. Xaapwote TIC KATW XeipoBiODEC.
2. Metakivnote Touc moxloouc oTo katwepo akpo Tuv auakwaewv atio tnv apiotepn kai tn δ ia TLEupa tou pioovtoe.(Eik. 22)
3. PuθμioTe to ὄνος της Κειρολαβής σε μία ατὸ τις 2 διαθεσιμες θεσεις.
4. Metakivnote Touc moxlous npos tyn kateuuvon tncsipoloaβnc µ va otaatnoouv kai va akouoeteva klik.(Eik.23)
5. Σεριετη πλήρως τις χειρόβιδες.

Summuti kontrollimine

Toote välikorpuse puhastamine

HOIATUS: Löikeosa hooldamisel kandke kaitsekindaid. Löiketera on vaga terav ja voib kergesti pöhjustada löikevigastusi.

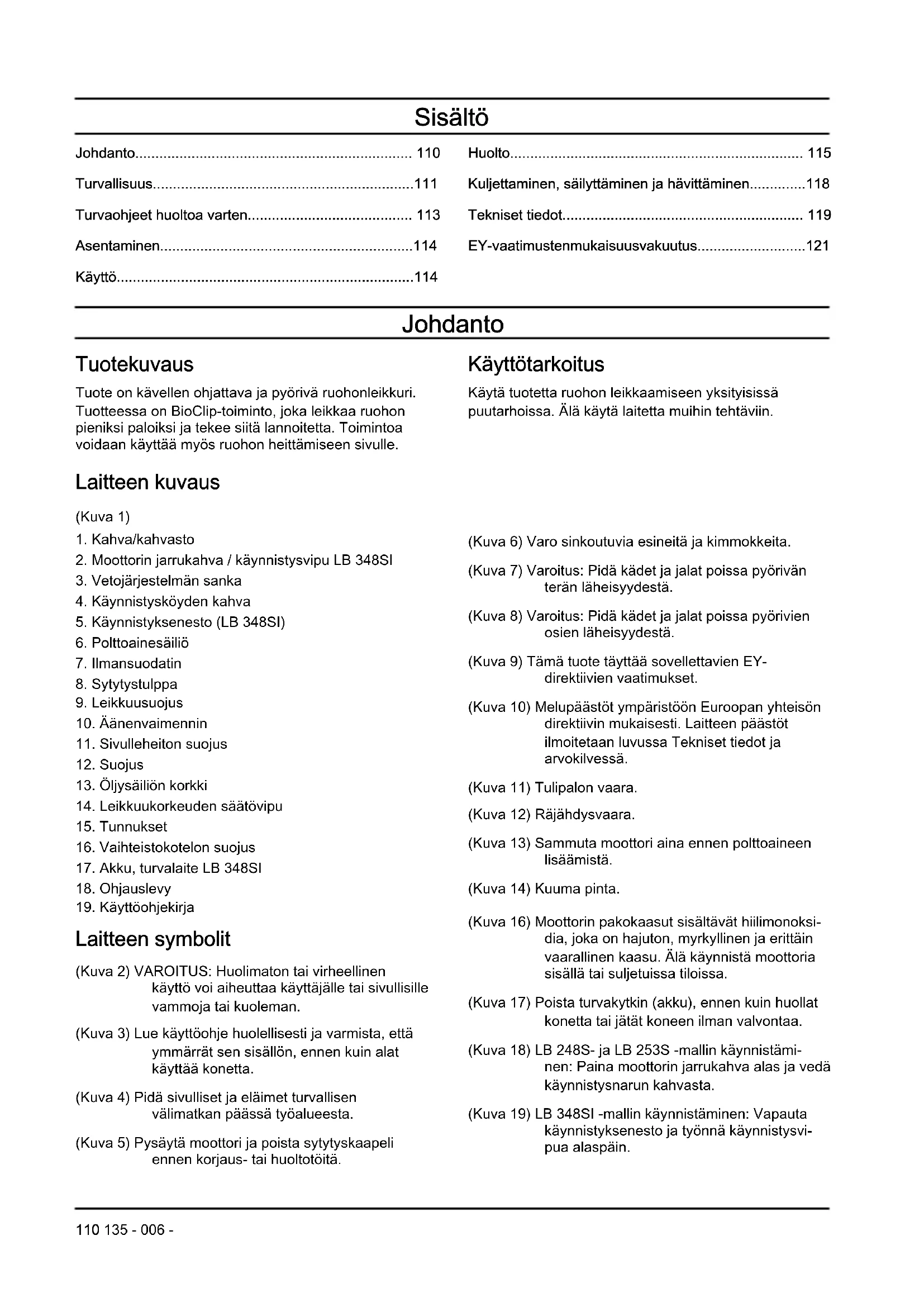

Turvaohjeet huoltoa varten. 113

Asentaminen. 114

Käyttö. 114

Huolto. 115

Kuljettaminen, säilyttäminen ja hävittäminen. 118

Tekniset tiedot. 119

EY-vaatimustenmukaisuusvakuutus. 121

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip-toiminto, joka leikkaa ruohon pieniksi paloiksi ja tekee siitä lannoitetta. Toimintoa voidaan käyttää myös ruohon heittämiseen sivulle.

Laitteen kuvaus

(Kuva 1)

1. Kahva/kahvasto
2. Moottorin jarrukahva / käynnistysvipu LB 348SI
3. Vetojärjestelmän sanka
4. Käynnistysköyden kahva
5. Käynnistyksenesto (LB 348SI)
6. Polttoainesäiliö
7. Ilmansuodatin
8. Sytytystulppa
9. Leikkuusuojus
10. Äänenvaimennin
11. Sivulleheiton suojus
12. Suojus
13. Öljysäiliön korkki
14. Leikkuukorkeuden säätövipu
15. Tunnukset
16. Vaihteistokotelon suojus
17. Akku, turvalaite LB 348SI
18. Ohjauslevy
19. Käyttöohjekirja

Laitteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä.

Käyttötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin.

(Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 7) Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. (Kuva 8) Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. (Kuva 9) Tämä tuote täyttää sovellettavien EY-direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. (Kuva 11) Tulipalon vaara. (Kuva 12) Räjähdysvaara. (Kuva 13) Sammuta moottori aina ennen polttoaineen lisäämistä. (Kuva 14) Kuuma pinta. (Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa. (Kuva 17) Poista turvakytkin (akku), ennen kuin huollat konetta tai jätät koneen ilman valvontaa. (Kuva 18) LB 248S- ja LB 253S -mallin käynnistäminen: Paina moottorin jarrukahva alas ja vedä käynnistysnarun kahvasta. (Kuva 19) LB 348SI -mallin käynnistäminen: Vapauta käynnistyksenesto ja työnnä käynnistysvipua alaspäin.

(Kuva 15) Skannattava koodi.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamista vaurioista, jos

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman. Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä. - Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.
• Älä anna kenenkään käyttää konetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.
• Älä anna lasten käyttää laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.
• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käytettäessä henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä, esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat haitata tuotteen turvallista käyttöä.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.
• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15 astetta.
• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotetta ei saa käyttää muihin käyttötarkoituksiin. Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 112.
• Opettele pysäyttämään moottori nopeasti hätätilassa.
• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.
• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyö valtuutetussa huoltoliikkeessä.
• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttäessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisassa käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
• Älä kallista tuotetta moottorin käynnistyksen aikana.
• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä kävele taaksepäin käyttäessäsi tuotetta.
• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa. Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.
• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin. Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki. Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Huqvarna-huoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tarinaa ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Akku (LB 348SI)

VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa.

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy ja vetojärjestelmä kytkeytyy pois käytöstä.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru.

(Kuva 20)

Käynnistyksenesto

LB 348SI -mallissa moottorin jarrukahvaa käytetään myös käynnistysmoottorin käynnistysvipuna. Tarkista käynnistyksenesto ja varmista, että se estää käynnistysmoottorin toiminnan.

1. Vedä käynnistysvipua kahvaston (B) suuntaan. Käynnistyksenesto pysäyttää liikkeen.
2. Työnnä käynnistyksenestoa oikealle (A). (Kuva 21)
3. Vapauta käynnistyksenesto ja varmista, että se palaa alkuasentoonsa.

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen läheisyydessä, jotta et aiheuta tulipaloa.

Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta. Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvaihto ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.
• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. LB 348SI -mallia käytettäessä myös akku on irrotettava.
• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen

muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa. Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut

huoltotoimet on tehtävä valtuutetussa Husqvarna-huoltoliikkeessä.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti. Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. LB 348SI -mallia käytettäessä myös akku on irrotettava.

Kahvan asentaminen

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin. (Kuva 22)
3. Aseta kahvan korkeus jompaankumpaan käytettävissä olevista asennoista.
4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen. (Kuva 23)
5. Kiristä nupit huolellisesti.

Laitteen asettaminen kuljetusasentoon

1. Irrota akku (LB 348SI).
2. Irrota alemmat nupit.
3. Liu'uta nupit urien alaosaan laitteen molemmin puolin. (Kuva 22)
4. Taita kahva eteen. (Kuva 24)

Laitteen asettaminen käyttöasentoon

1. Taita kahva pystyasentoon. (Kuva 25)
2. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen. (Kuva 23)
3. Kiristä nupit huolellisesti.
4. Kiinnitä akku moottoriin (LB 348SI).

Ohjauslevyn asentaminen

Asenna sivulleheiton ohjauslevy ruohon sivulleheittoa varten. Laitteessa on sivulleheiton suojus ruohon silpuksi leikkaamista varten.

1. Löysää kaksi ruuvia ja irrota sivulleheiton suojus. (Kuva 26)
2. Asenna sivulleheiton ohjauslevy ulosheittokanavan yläpuolelle.

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaiteohjelma. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja. Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisältämät ohjeet.
2. Tutki terävarustus ja varmista, että se on kiinnitetty ja säädetty asianmukaisesti. Katso Terävarustuksen tarkistaminen sivulla 116.
3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminen sivulla 114.
4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 117.

Polttoaineen lisääminen

Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.
2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.
3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
5. Siirrä tuote ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.

Leikkuukorkeuden asettaminen

Leikkuukorkeuden säädössä on 5 tasoa.

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeudensäätövipua taaksepäin.
2. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeudensäätövipua eteenpäin.

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Tuotteen käynnistäminen

Varmista, että sytytyskaapeli on liitettynä sytytystulppaan.

Manuaalinen käynnistys (LB 248S, LB 253S)

1. Seiso laitteen takana.
2. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva 27)
3. Pitele käynnistysnarun kahvaa oikealla kädelläsi.
4. Vedä käynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.
5. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnaru kätesi ympärille.

Sähkökäynnistys (LB 348SI)

1. Varmista, että akku on kytkettynä ja ladattu. Katso Akun käynnistäminen sivulla 117.
2. Kiinnitä akku moottoriin. (Kuva 28)
3. Työnnä käynnistyksenestoa oikealle (A).
4. Käynnistä käynnistysmoottori vetämällä käynnistysvipua (B) kahvastoa vasten. Käynnistysmoottori sammuu, kun kone käynnistyy. (Kuva 21)

Vetojärjestelmän käyttäminen pyörillä

Vedä vetojärjestelmän sankaa kahvaston suuntaan. (Kuva 29) - Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10 cm. - Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä.

Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka.
• Pysäytä moottori vapauttamalla moottorin jarrukahva.

Akun irrottaminen

Estä moottorin tahaton käynnistyminen irrottamalla LB 348SI -leikkurin akku, kun leikkuria ei käytetä.

1. Paina lukituspainikkeita (A) ja vedä akku ulos. (Kuva 30)

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruoho tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös vähemmän energiaa kuin tylsä terä.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa. Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

VAROITUS: Kun käytössäsi on LB 348SI -malli, irrota akku aina ennen huolto-, korjaus- ja puhdistustoimenpiteitä.

Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin.

Saat lisätietoja tähtimerkillä (*) merkityistä huollosta kohdasta Tuotteen turvalaitteet sivulla 112.

Huolto	Päivittäin	Vikoittain	Kuukau-sittain
Tee yleistarkastus X
Tarkista öljytaso X
Puhdista tuote X
Tarkista terävarustus X
Tarkista leikkuusuojus ja suojus* X
Tarkista moottorin jarrukahva* X
Tarkista akku* X
Tarkista äänenvaimennin* X
Tarkista sytytystulppa X
Vaihda öljy (ensimmäisten 5 käytätottunnin jälleen ja sitten 50 käytätottunnin valein) X
Vaihda ilmansuodatin (50 käytätottunnin jälleen) X
Tarkista polttoainejärestelmä X

Yleistarkastus

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

1. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Vaihteistokotelon puhdistaminen

1. Poista suojus.
2. Poista vaihteistokotelosta lehdet, ruoho ja lika harjalla. (Kuva 31)
3. Käytä puhdistamiseen vettä, jos et saa kaikkea likaa poistettua harjalla.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 32)
2. Irrrota terän pultti (A). (Kuva 33)
3. Irrota terä (B).
4. Tutki terän tuki (C) ja terän pultti vaurioiden varalta.
5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.
6. Asenna uusi terä siten, että terän kulmikkaat päät osoittavat leikkuusuojuksen suuntaan. (Kuva 34)
7. Aseta kitka-aluslevy (D) ja terä terän tukea (C) vasten.
8. Jotta saat asetettua terän moottorin akselin keskelle, varmista, että näet terän tuen merkit terän kummallakin puolella.
9. Lukitse terä puukiilalla. Kiinnitä jousialuslevy (E) paikalleen ja kiristä pultti ja aluslevy momenttiin 80 Nm. (Kuva 35)
10. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä suojakäsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terä käynnistämällä tuote. Jos terä ei ole kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä.

Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesäiliön korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat öljytasosta oikean kuvan.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos öljytaso on alhainen, lisää moottoriöljyä ja tarkista öljytaso uudelleen.

Moottoriöljyn vaihtaminen

VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes polttoainesäiliö on tyhjä.
2. Irrota sytytyskaapeli sytytystulpasta.
3. Irrota polttoainesäiliön korkki.
4. Aseta tuotteen alle säiliö, johon valutat öljyn.
5. Tyhjennä moottoriöljy säiliöstä kallistamalla konetta.
6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa Tekniset tiedot sivulla 119.
7. Tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 117.

Akku (LB 348SI)

VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynnistykseen ja on myös turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa.

Akun käynnistäminen

Akku on käynnistettävä ennen ensimmäistä käyttökertaa.

1. Aseta akku laturiin, katso Akun lataaminen sivulla 117.
2. Odota noin kymmenen sekuntia, kunnes vähintään yksi vihreä merkkivalo syttyy.
3. Kiinnitä akku moottoriin, katso Sähkökäynnistys (LB 348SI) sivulla 115.

Akun lataaminen

Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhjä akku latautuu täyteen tunnissa. Akun lataaminen lyhyemmissä ajanjaksoissa ei vaurioita akkua.

1. Aseta akku akkulaturiin. (Kuva 36)
2. Kytke akkulaturi pistorasiaan, 220 V, 50 Hz.

Akun latauksen tila

Akun LED-näytö	Tila
LED 1 vikkuu 0-25 %
LED 1 palaa, LED 2 vikkuu 25-50 %
LED 1 ja LED 2 palavat ja LED 3 vikkuu.	50-75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vikkuu.	75-100 %
LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladat-tu

Akkulaturin merkkivalo Tila
Tasainen punainen valo Akku latautuu.
Vilkkuva punainen valo Akku on liian lämmin ja al-kaa latautua vasta, kun lämpötila on oikea.
Tasainen vihrea valo Akku	on tãysin ladattu.
Vilkkuva punainen ja vih-rea valo	Akku on vauroitunut ja se on vaihdettava.

Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.
2. Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat.

HUOMAUTUS: Älä käytä ilmansuodattimen puhdistamiseen liuotinta tai paineilmaa.

1. Aseta ilmansuodatin takaisin paikalleen. Varmista, että ilmansuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Aseta ilmansuodattimen kansi takaisin paikalleen.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:

a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 119. (Kuva 37) Vaihda sytytystulppa tarvittaessa.

Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.
• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä.

Kytkinjohdon säätäminen

Jos vetojärjestelmä alkaa tuntua hitaalta, kytkinjohtoa on säädettävä.

1. Voit lisätä vetojärjestelmän nopeutta kääntämällä säätöruuvia vastapäivään. Huomautus: Jos vetojärjestelmä on kytkettynä, kun et vedä vetojärjestelmän tangosta, johtoa on pidennettävä.
2. Voit pidentää johtoa ja vähentää vetojärjestelmän nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 38)

Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon. - Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä. - Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen. Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi. - Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse. - Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

Hävittäminen

Noudata paikallisia kierrätysvaatimuksia ja säännöksiä. - Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen. Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen. - Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	LB 248S LB 253S LB	348SI
Mooftori
Tuotemerkki Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratthon	163 163 163
Nopeus, r/min 2 900 2 900 2 900
Mooftorin nimellisteho, kW33	2,4 2,6 2,6
Sytytysjärestelmä
Sytytystulppa BS OHV 992304 BS OHV 992304	4 BS OHV 992304
Kärkiväli, mm 0,75 0,75 0,75
Poltoaine-/voitelujärestelmä
Poltoaine, lyijytön, oktaaniluku vähintään 90 90	90
Poltoainesäiliön tilavuus, litraa 1,0 1,0 1,0
Öljysäiliön tilavuus, litraa 0,5 0,5 0,5
Mooftoriöljy SAE 30 SAE 30	SAE 30
Paino
Säillöt tyhjinä, kg	34 35 35
Melupäastöt34
Äänen tehtaso, mitatu dB(A)	94 94 92
Äänen tehtaso, taattu LWA dB(A)	95 96 93
Äänitasot35
Äänenpainetaso käytäjän korvan tasalla, dB(A)	82 82 79
Tärinätasot36
Kahva, m/s2	4,6 4,8 4,6
Terälaille
Leikkuukorkeus, mm	25-70	25-70	25-70
Leikkuuleveys, mm	480 530 480
Leikkuujärjestelmä 2 in 1 2 in 1 2 in 1
Terä BioClip BioClip BioClip
Tuotenumero 5028813-10 5028814-10 50288	13-10
Veto
Nopeus, km/h 4,5 4,5 4,5
Aloitus
Sähkökäynistys Ei Ei Kyllä
Akku -- Li-ion, 12V / 15,7 Wh

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa, että ruohonleikkurit Husqvarna LB 248S, LB 253S ja LB 348SI alkaen sarjanumerosta 2017xxxxxx ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

1. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
2. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
3. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu.

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut raportteja vaatimustenmukaisuuden arvioinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöistä ympäristöön annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovat: 01/901/294, 01/901/295, 01/901/300

Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)
