BRUGSANVISNING LB 248S HUSQVARNA

Sikkerhedsinstruktioner for vedligeholdelse. 48

Montering. 49

Drift. 49

Vedligeholdelse 50

Transport, opbevaring og bortskaffelse. 53

Tekniske data. 54

EU-overensstemmelseserklaering. 56

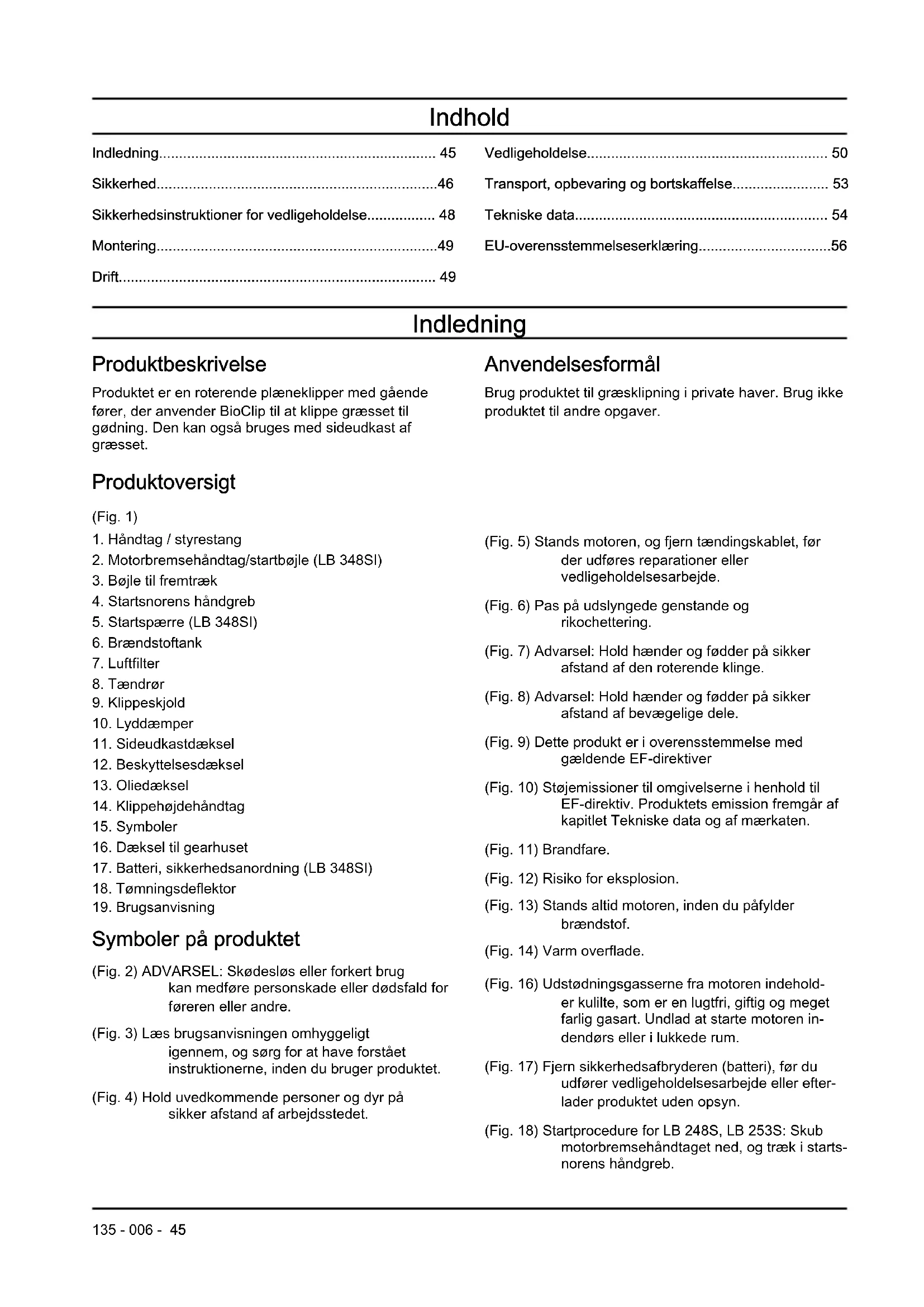

Indledning

Produktbeskrivelse

Produktet er en roterende plæneklipper med gænde fører, der anvender BioClip til at klippe græsset til gødning. Den kan øgså bruges med sideudkast af græsset.

Produktoversigt

(Fig. 1)

1. Handtag / styrestang
2. Motorbremsehandtag/startbjle (LB 348SI)
3. Bøjle til fremtraek
4. Startsnorens handgreb
5. Startspaerre (LB 348SI)
6. Brændstoftank
7. Luftfilter
8. Taendrør
9. Klippeskjold
10. Lyddaemper
11. Sideudkastdæksel
12. Beskyttelsesdaksel
13. Oliedaeksel
14. Klippehøjdehandtag
15. Symboler
16. Daeksel til gearhuset
17. Batteri, sikkerhedsanordning (LB 348SI)
18. Tømningsdeflektor
19. Brugsanvising

Symboler på produitet

(Fig. 2) ADVARSEL: Skodesløs eller forkert brug kan medføre personskade eller dødsfald for føreren aller andre.
(Fig. 3) Læs brugsanvisingen omhyggeligt
igennem, og sørg for at have forstået
instruktionerne, inden du brugerproduktet.
(Fig. 4) Hold uvedkommende personer og dyr pa sikker afstand af arbejdstedet.

Anvendelseformål

Brug produitet til graesklipning i private haver. Brug ikke produitet til andre opgaver.

(Fig. 5) Stands motoren, og fjern tændingsktablet, forder udfores reparationer ullervedligeholdelsesarbejde.
(Fig. 6) Pas pa udsvlyngede genstande og rikochettering.
(Fig. 7) Advarsel: Hold hænder og fødder på sikker afstand af den roterende klinge.
(Fig. 8) Adversel: Hold hænder og fddder på sikker afstand af bevægelige dele.
(Fig. 9) Dette produit er i overensstemmelse med gaelende EF-direktiver
(Fig. 10) Stajemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten.
(Fig. 11) Brandfare.
(Fig. 12) Risiko for eksplosion.
(Fig. 13) Stands altid motoren, inden du pafylder brændstof.
(Fig. 14) Varm overflade.
(Fig. 16) Udstødningsgasserne fra motoren indehold- er kulitte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.
(Fig. 17) Fjern sikkerhedsafbryderen (battery), for du udforer vedligeholdelsesarbejde aller afterlader Produktet uten opsyn.
(Fig. 18) Startprocedure for LB 248S, LB 253S: Skub motorbremsehandtaget ned, og træk i starts-norens handgreb.

(Fig. 19) Startprocedure for LB 348SI: Slip startspaerren, og tryk startbobjlen ned.

(Fig. 15) Kode, der kan scannes.

Bemaerk: Andre symboler/mækater på produit hemviser til certificeringskrav i visse handelsomrader.

Produktansvar

Som nævnt i produktansvarsbestemmelsene hæfter vi\ ikke for skader forårsaget af vores produit, hvis:

• Produktet er forkert repareret.

• Produktet er repareret med dele, der/DD er fra producenten aller nicht er godkendt af producenten

• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet darüber er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis foreren udsætter sig selv eller omkringstaende personer for risiko for persorskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisingen.

BEMERK: Bruges, hvis der er risiko for skader på produitet, andre materialer aller det omgivende omrade ved tilssidesaettelse af instruktionerne i brugsanvisingen.

Bemerk: Bruges til at give yderligere oplysninger, der er nadvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Laes falgende
adverselsinstruktioner,inden du bruger\ produktet.

• Dette produit er farlicht, hvis det bruges forkert, aller hvis du ikke er forsigtig. Personskade aller ødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produit danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller ødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
  Vær altid forsigtig, og brug din sunde fornuft. Hvis du..., er sikker på, hvordanprodukter betjenes en... særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsetter.

Vær opmærksom pa, at fooren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.
- Hold Produktet rent. Sørg for, at skilte og maerkater er tydeligt læsbare.
- Lad darüber en person bruge produitet, medmirdre du er sikker pa, at vedkommenhe har lst og forstaet indholdet i donne brugsanvising.
- Lad参加会议的股东。
- Hold boːn væk fra arbejdsområdet. En voksen skal være til stede hele tiden.
- Lad/DDke en person utden kendskap til vejledningen betjene Produktet.
- Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der brugerproduktet. En voksen skal ære til stede hele tiden.
- Brug/DD, hvis du er traet, syg ellerepavirket af alkohol, narkotika eller medicin. Det haren negativ virkning pa synet, overblinkket,koordinationsevnen og dommekraften.
- Brug/DD, hvis det er fejlbehaftet.
- Foretag/DD: Anderinger paa productet, og undlad at bruge det, hvis der er risiko for, at det er blevet aendret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger Produktet.

Fjern genstande sasom grene, kviste og sten fra arbejdssomradet, inden du brugerproduktet.
- Genstande, som rammer skærudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstaende personer og dyr på sikker afstand af produitet.
- Undlad at bruge produit i dãrligt vejr, som f.eks. tage, regn, hãrd vind, kraftig kulde og ved risiko for lynnedslag. Det kan vare traettende at bruge produiti dãrligt vejr erler i fugtigeller vãde

omrader. Darligt vejr kan medfore farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug afproduktet.
• Pas på forhindringer som f.eks. rodder, sten, kviste, huller og grøfter. Langt graes kan skjule hindringer.
• Det kan vare farligt at klippe græs på skråninger. Brug ikkeprodukter på skråninger, der hældermere end 15^
• Ladprodukterkorepà tværsfskräninger.KorIkke op og ned.
  Vær forsigtig, nár du naermer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger\ produktet.

• Brug kun produktet til graesslåning. Det er ikke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 47.
• Sorg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Start aldrig motoren i et lukket rum aller i naerheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.
• Betjen/DDekkeprodukt,medmindre klingen og alle afskaermninger er monteret korrekt.En forkert monteret klinge kan Iosne sig og forarsage personskade.
• Sorg for, at klingen/DDke rammer genstande som f.eks.sten og rddder.Det kan beskadige kniven og boje motorakslen.En bojet aktel giver kraftige vibrationer og stor risiko for, at kniven Iosner sig.
• Hvis kniven rammer en genstand, aller der opstär vibrationer, skal du straks standse produit. Tag tændkablet af taendrøret. Undersog, om produit er blevet beskadiget. Reparer skader, aller lad et autoriseret serviceværksted udføre reparationen.
• Fastgor aldrig motorbremsehandtaget permanent pa styret, när motoren er startet.
• Anbringprodukter pa et stabilt, fladt underlag, og start det. Sorg for, at kniven ikke rammer jorden aller andre genstande.
• Hold dig altid bag produitet, mens du betjener det.
• Lad alle hjulene blive pa jorden, og hold 2 hender pa styret, nar du betjener produktet. Hold hender og fddder pa sikker afstand af de roterende klinger.
• TipCREASEktet, nar motoren er startet.
  Vær forsigtig, nár du traekkerprodukte baglaens.
• Løft aldrig produitet, nær motoren er startet. Hvis du skal løfte produitet, skal du først standse motoren og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, när du brugerproduktet.

• Stands motoren, nár du bevæger dig hen over omrader uten graes, f.eks. stier med grus, sten og asfalt.

• Undlad at køre med Produktet, nar motoren er startet. Gå altid fremad, nar du bruger Produktet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, när motoren er startet.
• Efterlad aldrig produktet.uden opsyn, narr motoren er startet. Stands motoren, og sorg for, at skareudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesusdstyr

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Personligt beskyttelsessudstyr edulukker ikke fuldstændigt risikoen for persolskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælp die med at vælg de tigtige udstyr.
• Brug horevaern, hvis stojniveauet er højere end 85 dB.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke abne sko, og gå Heller ikke på bare fddder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn erller rengring af skæreudstyret.

Sikkerhedsanordninger på produit

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Brug/DD et Produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmaessigt.
  Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-servicevarksted.

Sādan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i Produktet og reducerer risikoen for skader fra klingen.

• Undersø klippeskjoldet for at sikre, at der ikke er skader sasom revner.

Batteri (LB 348SI)

ADVARSEL: Et defekt batteri forringer produits sikkerhed. Brug alto et batteri, der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern

batteriet, nár du/DDke bruger Produktet, og nár du. aftederlader det ude af syne.

Motorbremsehandtag

Motorbremsehandtaget standser motoren. Narmotorbremsehandtaget slippes, standser motoren, og fremtraekket frakobles.

Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehandtaget slippes. Hvis motoren\ ikke standser inden for 3 sekunder, skal et godkendt\ Husqvarna serviceværksted justere motorbremsen.

(Fig. 20)

Startspierre

På model LB 348SI bruges motorbremsehandtaget ogsa som en startbøjle til startmotoren. Efterse startspærren for at sikre, at den forbinder drift af startmotoren.

1. Træk startbøjlen i retning mod styrestangen.
   Startspaarren standser bevægelsen.
2. Skub startspaerren ud til hore (A). (Fig. 21)
3. Slip startspaarren, og sorg for, at den returnerer til udgangspositionen.

Lyddaemper

Lyddemperen sikrer et minimalt stojniveau og sender udstodningsgasserne væk fra foreren.

Brug ikke Produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støj niveaet og risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget varm under og after brug, og narr motoren kør er tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forbindre brand.

Sadan kontrolleres lyddaemperen

• Efterse lyddaemperen regelmaaessigt for at sikre, at den er monteret korrekt og ikke er beskadiget.

Brændstofsikkerhed

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger Produktet.

• Start/DD Productet, hvis der er brændstof eller motorolie pa Produktet. Fjern uønsket brændstof/olie og lad Produktet tørre.
• Hvis du fãr brændstof pã dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forarssage personskader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start/DD Productet, hvis motoren laekker. Undersog regelmaessigt motoren for laekager.
  Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosie og kan medføre persorskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forarssage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i naerheden af braendstof ell motor.
  Anbring 参数 varme genstande i nærheden af brandstof eller motor.
• Fyld/DDFk.brændstofpa,nar motoren er taendt.
• Sorg for, at motoren er afkølet, inden du fylder brændstof pa.
  Frduylderbrændstofpa,skal du abne brændstoftankens daekselangsomet og forsigtut udlose trykket.
• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage persorskader eller dødsfald på grund af kvænlning eller kulitte.
• Spænd brændstoftankens daeksel helt. Hvis brændstoftankens daeksel/DDke spændes, opstär der risiko for brand.
• Flyt produit minimum 3m / 10 ft fra det sted, hvordu fyldtate tanken, for du starter det.
• Fyld aldrig brændstoftanken helt op. Varme fãr brændstoffet til at udvide sig. Sorg for at bevare ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger Produktet.

• Udstødningsgasserne fra motoren indeholder kulitte, som er en lugtfri, giftig og meget farlig gasart.

Undlad at starte motoren indendors aller i likkeder rum.

För der udføres vedligeholdelse afproduktet, standses motoren, og tændkablet tages af tændrøret. På LB 348SI skal du ogss fjerne batteriet.

• Brug handsker, nár du udfører vedligeholdelse pa skærudstyret. Klingen er meget skarp, og du kan nemtkommen til at skære dig.
• Tilbehør til ogændringer på produitet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad atændre produitet. Brug altid reservationele, der er godkendt af producenten.

• Hvis vedligeholdelsen/DDfores korrekt og regelmaessigt, oges risikoen for personskade og beskadigelse afproduktet.

• Foretag kun den form for vedligeholdelse, der er angivet i dette instruktionsbog. Eventuel anden service skal udfores af et godkendt Husqvarna serviceværkedsted.
  Lad et godkendt Husqvarna servicevarksted foretage regelmaessig service afproduktet.

• Udskift beskadigede, slidte aller defekte dele.

Montering

Indledning

ADVARSEL: Før du samler produitet, skal du lase sikkerhedskapitlet. På LB 348SI skal du ogsa fjerne batteriet.

Sādan samles händtaget

1. Løsn de nederste skruehändtag.
2. Flyt grebene til den nedersteende af rillerne pa venstre og hore side afproduktet.(Fig.22)
3. Sæt handtagets højde i en af de 2 mulige stillinger.
4. Flyt grebene op i retning af handtaget, indtil de stopper, og der hores et klik. (Fig. 23)
5. Spænd skruehandtagene hards.

Sådan sættesprodukter i transportposition

1. Fjern batteriet (LB 348SI).

2. Løsn de nederste skruehändtag.

3. Flyt grebene til den nedersteende af rillerne pa venstre og hore side afproduktet.(Fig.22)

4. Fold handtaget fremad. (Fig. 24)

Sādan sættes Produktet i driftsstilling

1. Fold handtaget ud i opretstående stilling. (Fig. 25)
2. Flyt grebene op i retning af handtaget, indtil de stopper, og der hores et klik. (Fig. 23)
3. Spænd skruehandtagene hards.
4. Slut batteriet til motoren (LB 348SI).

Sādan samler du tømningsdeflektoren

Saml tomningsdeflektoren for sideudkast af graeset.
Produktet leveres med sideudkastdaksel for at klippe graesset til findeling.

1. Løsn de 2 skruer, og fjern sideudkastdækslet. (Fig. 26)
2. Saml tommingsdeflektoren over udkastkanalen.

Drift

Indledning

ADVARSEL: För du bruger Produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede Funktioner til dit Husqvarna produit:

1. Laes brugsanvisingen omhyggeligt igennem, og sorg for at have forstaet instruktionerne.
2. Undersøg skæreudstyret for at sikre, at det er korrekt monteret og justeret. Se Sādan efteres skæreudstyret på side 51.
3. Fyld brændstoftanken. Se Sādan pafyldes brændstof pa side 49.
4. Fyld olietanken, og efterse oliestanden. Se Sadan kontrolleres oliestanden pa side 52.

Sādan pafyldes brændstof

Brug om muligt miljo-/alkylatbenzin. Hvis du ikke har mulighed for at bruge miljo-/alkylatbenzin, anvendes en

blyfri benzin af god kvalitet eller blyholdig benzin med et oktalal ikke under 90.

BEMAERK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produitet.

1. Abn brændstoftankens dæksel langsomt for at aflaste trykket.
2. Pafyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud, og lad resterende brændstof fordampe.
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.
5. Flyt Produktet minimum 3 m fra det sted, hvor du fyldtte tanken, for du starter det.

Sādan indstilles klippehøjden

Klippehøjden kan justeres i 5 niveauer.

1. Flyt klippehøjdehandtaget bagud for at øge klippehøjden.
2. Flyt klippehøjdehandtaget fremad for at mindske klippehøjden.

BEMAERK: Indstil违法犯罪 for Iavt. Knivene kan ramme jorden, hvis graesplaenens overflade icke er javn.

1. Stil dig bag Produktet.
2. Hold motorbremsehandtaget ind mod styret. (Fig. 27)
3. Hold fast i startsnorens handgreb med hjre hand.
4. Trak langsomt startsnoren ud, indtil der foles modstand.
5. Traek kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om harende.

Elektrisk start (LB 348SI)

1. Kontroller, at batteriet er aktiveret og opladt. Se Sadan startes batteriet på side 52.
2. Tilslut batteriet til motoren. (Fig. 28)
3. Skub startspaerren ud til højre (A).
4. Træk startbøjlen (B) ind mod styrestangen for at starte startmotoren. Startmotoren standser, nar motoren starter. (Fig. 21)

Sādan bruges hjulenes fremtræk

• Træk bojlen til fremtraekket i retning mod styret. (Fig. 29)
  Før Produktet trækkes baglæns, frakobles fremtrækket, og Produktet skubbes ca. 10 cm fremad.
• Slip bijlen til fremtrækket for at frakoble det, f.eks.\ nár du nærmer dig en forbinding.

For at undgå utilsigtet start af motoren fjernes batteriet på model LB 348SI, narrproduktet ikke er i drift.

1. Tryk på laseknapperne (A), og træk batteriet ud. (Fig. 30)

Sādan opnár du et godt risultat

• Sørg altid for, at klingen er skarp. En slov klinge giver et uregelmaessigt resultat, og graëssets snitflade bliver gul. En skarp klinge bruger desuden mindre energia end en slov klinge.
• Klip aldrig mere end 13 af græsents længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om质地vidigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdse, skal du lase og forsta kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produitkræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommenende oplyse om nærmesto serviceværksted.

ADVARSEL: På model LB 348SI fjernes batteriet altid, inden du foretager vedligeholdelse, reparation ell er rengoring af produitet.

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ænderes, hvis Produktet ikke bruges dagligt.

For vedligheholdelse markeret med * henvises til vegledningen i Sikkerhedsanordninger på produitet paskide 47.

Vedligeholdese	Hver dag	Ugentligt	Måned-ligt
Foretag et generelt eftersyn X
Kontroller oliestanden X
Rengør produitet X
Efterse skæreudstyret X
Efterse klippeskjoldet og beskyttelsesdækslet* X
Efterse motorbremsehändtaget* X
Efterse batteriet* X
Efterse lyddæmperen* X
Efterse tændrøret X
Skift olie (første gang after 5 timers brug, derefter after hvver 50 timers brug) X
Skift luftfilter (after 50 timers brug) X
Efterse brændstofsystemet X

Sādan udføres et generelt eftersyn

• Sørg for, at alle mørtrkker og skruer på produit er spændt korrekt.

Sādan rengøres produktet uvdendigt

• Brug en børste til at fjerne blade, graes og snavs.
• Sørg for, at luftindtaget oven på motoren ikke er blokeret.
• Brug/DDHJHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHJ
• Hvis du bruger vand til at rengore produktet, mä vandet ikke sprøjtes direkte på motoren.

Sādan rengøres indersiden af klippeskjoldet

1. Tøm brændstoftanken.
2. Placer produktet på sideren med lyddæmperen nedad.

BEMAERK: Hvis produktet anbringes med luftfilteret nedad, kan motoren tage skade.

1. Spul indersiden af klippeskjoldet med vand.

Sādan rengøres gearhuset

1. Fjern afdækningen.

2. Brug en børste til at fjerne blade, graes og snavs fra gearhuset. (Fig. 31)

3. Rengør med vand, hvis du ikke kan fjerne alt snavs med børsten.

Sādan efterses skæreudstyret

ADVARSEL: Taendkablet tages af taendroret for at undga utilsigitet start af motoren.

ADVARSEL: Brug handsker, nár du udfør er vedligeholdelse på skærudstyret. Klingen er meget skarp, og du kan nemtkommen til at skære dig.

1. Efterse skareudstyret for skader eller revner. Udskift altid skareudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget aller sløv.

Bemerk: Kniven skal afbalanceres, after den er blevet slebet. Lad et servicecenter skarpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der färproduktil at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sādan udskiftes klingen

1. Las klingen med en traeklods. (Fig. 32)
2. Fjern klingebolten (A). (Fig. 33)
3. Fjern klingen (B).
4. Efterse klingeophaenget (C) og klingebolten for at se, om der er skader.
5. Efterse motorakslen for at sikre, at den/DDke er bogjet.
6. Nár du sætter den nye klinge på, skal du sorge for, at klingens vinklede ender peger i retning af klippeskjoldet. (Fig. 34)
7. Sæt frictionsskiven (D) og klingen mod klingeophaenget (C).
8. For at centrere klingen på motorakslen, skal du sorge for, at du kan se klingeophaengets mærker på begge sider af klingen.
9. Lás klingen med en træklods. Monter fjederskiven (E), og spænd bolten og skiven med et tilspændingsmoment på 80 Nm. (Fig. 35)
10. Træk klingen rundt pr. händkraft, og sørg for, at den drejer frit.

ADVARSEL: Bær altid beskytteseshandsker. Klingen er meget skarp, og du kan nemtkommen til at skare dig.

1. Start Produktet for at afprove klingen. Hvis skiven\ inke er korrekt fastgjort, forekommer der vibrationener i\ produkt, eller klipperesuktatet bliver utilfredsstillende.

Sādan kontrolleres oliestanden

BEMERK: Hvis olieniveaet er for lavt, kan det medfrole motorskader. Kontroller oliestanden, for du starter Produktet.

1. Anbring Produktet pa et plant underlag.
2. Afmonter olietankens dæksel, hvorpø oliepinden sidder.
3. Tör olien af oliepinden.
4. Stik oliepinden welt ned i olietanken for at fæ et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontroller oliestanden på malepinden.
7. Hvis oliestanden er lav, skal der afterfyldes med motorolie, og foretag derefter en kontrol af oliestandenigen.

Sādan udskiftes motorolien

ADVARSEL: Motoriolien er meget varm umiddelbart after, at motoren er standset. Lad motoren kole af, for du aftapper motorolien. Hvis du spilder motorolie pa huden, kan den fjernes med vand og saebe.

1. Brug produitet, indtil brændstoftanken er tom.
2. Tag taendkablet af taendroret.
3. Tag olietankens dasksel af.
4. Stil en beholder under Produktet til at opsamle motorolien i.
5. Vip produit for at aftappe motorolien fra olietanken.
6. Pafyld ny motorolie af den type, der anbefales i Tekniske data pa side 54.
7. Kontroller oliestanden. Se Sādan kontrolleres oliestanden på side 52.

Batteri (LB 348SI)

ADVARSEL: Et defekt batteri forringer produits sikkerhed. Brug altid et batteri, der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern batteriet, nár du ikke brugerproduktet, og nár du afterlader det ude af syne.

Sādan startes batteriet

Du skal starte batteriet, for det tages i brug forste gang.

1. Sæt batteriet opladeren, se Opladning af batteriet pá side 52.
2. Vent, indtil mindst 1 grøn lampe bliver tændt, ca. 10 sekunder.
3. Slut batteriet til motoren, se Elektrisk start (LB 348SI) pa side 50.

Opladning af batteriet

Hvis kun 1 eller 0 indicatorer på batteriet er tændt, skaldet oplades. Et afladet batteri oplades helt på 1 time. Batteriet tager ikke skade af kortere opladningsperioder.

1. Saet batteriet i batteriopladeren. (Fig. 36)
2. Slut batteriopladeren til en stikkontakt, 220V 50Hz

Status for batteriopladning

LED-display på batteriet	Status
LED 1 blinker 0 %-25 %
LED 1 er tændt, LED 2 blinker 25 %-50 %
LED 1, LED 2 er tændt, LED 3 blinker	50 %-75 %
LED 1, LED 2, LED 3 er tændt, LED 4 blinker	75 %-100 %
LED 1, LED 2, LED 3, LED 4 er tændt	Fuldt opladet

Lampeindikator på batteri-laderen	Status
Konstant rødt lys Batteriet	oplades
Blinkende rødt lys Batteriet	er for varmt og begynder at oplade, nagr temperaturen er korrekt
Konstant grønt lys Batteriet	er fuldt oplatet
Blinkende rødt og grønt lys	Batteriet er beskadiget og skal udskiftes

Rengøring af luftfilteret

1. Fjern luftfilterdakslet og filteret.
2. Slä filteret ind mod en flad overflade for at fä partiklerne til at falde af.

BEMERK: Brug ici oplosningsmidler.
eller trykluft til at rengore luftfilteret.

1. Sæt luftfilteret påigen. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Saet luftfilterdakslet paigen.

Bemerk: Et luftfilter, der har vaeret brugt i lang tid, kan\ ikke blive helt rent. Udskift luftfilteret med regelmaessige\ mellelemrum. Udskift altid et beskadiget luftfilter.

Sādan undersøger du tændrøret

BEMAERK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forarsage skader på produitet.

• Undersog tændrøret, hvis motoren mangler kraft,\ 但是如果 starter nemt eller ikke fungerer korrekt i tomgangshastighed.

• Sādan mindsker du risikoen for uønsket materiale på taendrørets elektroder, følg disse instruktioner:

a) Sorg for, at omdrejningstallet i tomgang er indstillet korrekt.
b) Sorg for, at brændstofblandingen er korrekt.
c) Sorg for, at luftfilterer er rent.

• Hvis taendrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstandener korrekt, se Tekniske data på side 54. (Fig. 37)
• Udskift taendroret, nar det er nodvendigt.

Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.
• Efterse brændstofslangen for at sikre, at der ikke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

Sādan justeres koblingskablet

Hvis drevet begynder at foles traegt, skal koblingskablet justeres.

1. For at oge korehastigheden drejes justerskruen mod uret.

Bemærk: Hvis drevet aktiveres, nár du ikke trækker i bojlen til fremtrækket, skal kablet forlændes.

1. For at forlaenge kablet og mindske drevets hastighed, drejes stilskruen med uret. (Fig. 38)

Hvis drevet foles traegt selv after justeringen, skal du lade et godkendt serviceværksted skifte drivremmen.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport af produitet og brændstoffet, skal du sorge for, at der ikke er utæheder eller dampe. Gnister aller øben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.
• Brug altid godkendte beholderere til opbevaring og transport af brændstof.
• Tøm brændstoftanken, inden du stiller produit væk i en laengere periode. Bortskaf brændstoffet på en lokal miljostation
• Fastgör produit mikkert under transport for at undgå skader og uheld.
  Opbevar Produktet i et aflast omrade utilgaengeligt for børn eller personer, som ikke er godkendt.
  Opbevar produktet pa et tort og frostfrit sted.

Bortskaffelse

Overhold de lokale krav til genanvendelse og de gaeldende regler.
- Bortskaf alle kemikalier, som f.eks. motorolie aller frostvæske, hos et servicecenter aller på en lokal miljøstation.
- Närproduktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation.
- Aflever batteriet til et -serviceværksted, eller kasser det pa et bortskaffelsessed for brugte batterier.

Tekniske data

Tekniske data

	LB 248S LB 253S LB	348SI
Motor
Mærke Briggs & Stratton Briggs & Stratton Briggs & Stratton
Slagvolumen, cm3	163 163 163
Hastighed, o/min. 2900 2900 2900
Nominal motoreffekt, kW13	2,4 2,6 2,6
Tændingssystem
Tændrør BS OHV 992304 BS OHV 992304 BS OHV 992304
Elektrodeafstand, mm 0,75 0,75 0,75
Brændstof-/smøresystem
Brændstof, blyfri, min. oktantal 90 90 90
Brændstoftankvolumen, liter 1,0 1,0 1,0
Olietankens kapacitet, liter 0,5 0,5 0,5
Motorolie SAE 30 SAE 30	SAE 30
Vægt
Med tomme tanke, kg	34 35 35
Stæjemissioner14
Lydeffektniveau, mål't dB (A)	94 94 92
Lydeffektniveau, garantet LWA dB (A)	95 96 93
Lydniveauer15
Lydtryksniveau ved brugerens øre, dB (A)	82 82 79
Vibrationsniveauuer16
Handtag, m/s2	4,6 4,8 4,6
Skæereudstyr
Klippehøjde, mm	25-70	25-70	25-70
Klippebredde, mm	480 530 480
Klippesystem	2-i-1 2-i-1 2-i-1
Klinge BioClip BioClip BioClip
Artikelnummer 5028813-10 5028814-10 50288	13-10
Drev
Hastighed, km/t 4,5 4,5 4,5
Start
Elektrisk starter Nej Nej Ja
Batteri - Li-ion, 12V/15,7 Wh

EU-overensstemmelseserklaring

• af den 17. maj 2006 "angående maskiner" 2006/42/EF
• af den 26. februar 2014 "angäende elektromagnetisk kompatibilitet" 2014/30/EU
• af den 8. maj 2000 "angäende emission af stoj til omgivelsene" 2000/14/EF

Oplyninger om stojafgivelse findes i de tekniske specifikationer.

Der er anvendt falgende standarder:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner.

Udpeget organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala har udstedt rapporter vedrørende opfyldelse af bestemmelsene iht. bilag VI til RÅDETS DIREKTIV af 8. maj 2000 "angående emission af støj til omgivelsene" 2000/14/EU.

Certifikaterne har nummer: 01/901/294, 01/901/295, 01/901/300

Koppelingskabel afstellen

Symboler på produitet

Sikkerhetsutstyr på produit

ADVARSEL: Les de falgende
adverselininstruktene för du bruker\ produktet.

Bruk ikkeproduktethvislyddemperenmanglerllererdefekt.Endefekt lyddemperøker stynivæt og faren forbrann.

ADVARSEL: Før du montererproduktet, ma du lese kapittelet om sikkerhet. På LB 348SI ma du ogsa fjerne batteriet.

Slik monterer du händtaket

Slik monterer du tømmedeflektoren

Monter tvmmedeflektoren for sideutkast av gresset.
Produkt leveres med et sideutkastdeksel for finfordereling av gress.

1. Løsne de to skruene, og ta av sideutkastdekselet. (Fig. 26)
2. Monter tømmedeflektoren over utkastkanalen.

Drift

Innledning

ADVARSEL: För du brukerproduktet, mä du lese og forstå kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• Sorg for at tenningskabelen er koblet til pennpluggen.

Manuell start (LB 248S, LB 253S)

1. Stá bakproduktet.
2. Hold motorbremsehandtaket mot handtaket. (Fig. 27)
3. Hold i startsnoren med høyrehänden.
4. Dra startsnoren langsomt ut til du kjenner litt motstand.
5. Trekk kraftig for a starte motoren.

ADVARSEL: Surr aldri startsnoren rundt handen.

Elektrisk start (LB 348SI)

1. Kontroller at batteriet er aktivert og ladet. Se Slik starter du batteriet på side 219.
2. Koble batteriet til motoren. (Fig. 28)

3. Skyy startsperren ut til høyre (A).

4. Trek startstangen (B) mot handtaket for a starte startmotoren. Startmotoren stopper narn motoren startes. (Fig. 21)

Bruke hjuldriften

• Trekk sikkerhetsbøylen i retning av händtaket. (Fig. 29)
  För du trekker Produktet bakover, mä du koble ut driften og skyve Produktet forover ca. 10 cm.
  Losne sikkerhetsboylen for a frakoble driften, for eksempel nár du gár nær en hindring.

• Hvis du vil stoppe kun driften, slipper du sikkerhetsbøylen.
• Hvis du vil stoppe motoren, slipper du motorbremsehandtaket.

Slik fjerner du batteriet

For àhindreutilsiktet start av motoren ma du ta ut batteriet pa modell LB 348SI nár produit-itke er i drift.

1. Trykk på sperreknappene (A), og trekk batteriet ut. (Fig. 30)

• Sørg for at alle mutre og skruer på produitet er trukket til ordentlich.

• Bruk en børste for à fjerne ləv, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet mä ikke rengjores med høytrykksspyler.
• Hvis du bruker vann til à rengjore produitet, ma du不同程度 de la motoren.

1. Tøm drivstofftanken.
2. Plasser produit à siden med lyddemperen ned.

OBS: Hvis Produktet settes med luftfilteret ned, kan motoren bli skadet.

ADVARSEL: For àhindreutilsiktet start ma du fjerne tenningskabelen fra tennpluggen.

Slik bytter du kniven

1. Las kniven med en trekloss. (Fig. 32)
2. Fjern knivbolten (A). (Fig. 33)
3. Fjern kniven (B).
4. Undersök knivstøtten (C) og knivbolten for á se om det finnes skader.
5. Undersk motorakselen for a forsikre deg om at den化进程 er boyd.
6. Nár du fester den nye kniven, skal de vinklede endene av kniven peke i retning av klippedekselet. (Fig. 34)
7. Sett frijsjonsskiven (D) og kniven mot knivstøtten (C).
8. Knivenheten skal plasseres i midten av motorakselen. Sorg for at du kan se knivstottemerkene pa hver side av kniven.
9. Lås kniven med en trekloss. Fest sprengskiven (E), og trekk til bolten og skiven med et moment på 80 Nm. (Fig. 35)
10. Trekk kniven rundt for hand for a kontrollere at den roterer fritt.

1. Start Produktet for a testify kniven. Hvis kniven ikke er riktig tilkoblet, vil Produktet vibrere, eller klipperresultatet vil ikke bli bra nok.

Slik kontrollerer du oljenivået

OBS: For lav't oljenivå kan forårsake alvorlige motorskader. Kontroller oljenivået før du starterproduktet.

1. Sett produktet på et flatt underlag.
2. Ta av oljetanklokket med den medfolgende peilepinnen.
3. Fjern gjenvaerende olje fra peilepinnen.
4. Sett peilepinnen helt ned i oljetanken for a gi et korrekt bilde av oljenivaet.
5. Fjern peilepinnen.
6. Kontroller oljenivæt på peilepinnen.
7. Hvis oljenivaet er lavt, fyller du pa motorolje og utforer en ny kontroll av oljenivaet.

Slik skifter du motorolje

Hvis bare en aller ingen lamper på batteriet lyser, mâ batteriet lades. Et tomt batteri er fullt oppladet på en time. Lading i kortere perioder skader ikke batteriet.

1. Sett batteriet i batteriladeren. (Fig. 36)
2. Koble batteriladeren til en stikkontakt, 220V 50 Hz.

Status for batteriets ladetilstand

LED-display på batteriet	Status
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker 25–50 %
LED 1, LED 2 lyser, LED 3 blinker 50–75 %
LED 1, LED 2, LED 3 lyser, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tennes	Fulladet

Indikatorlampe på batteri-laderen	Status
Konstant rødt lys Batteriet lader.
Blinkende rødt lys Batteriet	er for varmt, og det vil begynne Å lade+nár temperaturen er riktig.
Konstant grønt lys Batteriet	er fullt oppladet.
Blinkende rødt og grønt lys	Batteriet er skadet og må skiftes.

Merk: Hvis driften er innkoblet nár du ikke trekker i sikkerhetsbøylen, ma du forlenge vaieren.

1. For a forlenge vaieren og redusere hastigheten vir du justeringsskruen med klokken. (Fig. 38)

Symboler på Produkten
