KASUTUSJUHEND LB 248S HUSQVARNA

Ohutusjuhised hooldamisel. 101

Kokkupanek. 102

Too. 102

Hooldamine. 103

Transportimine, hoiulepanek ja utiliseerimine.106

Toode on lukatav poorleva loiketeraga muruniiduk, mis kasutab BioClipi susteemi muru vaetiseks loikamiseks. Muruniidukit saab kasutada ka kulgvaljutusssteemiga.

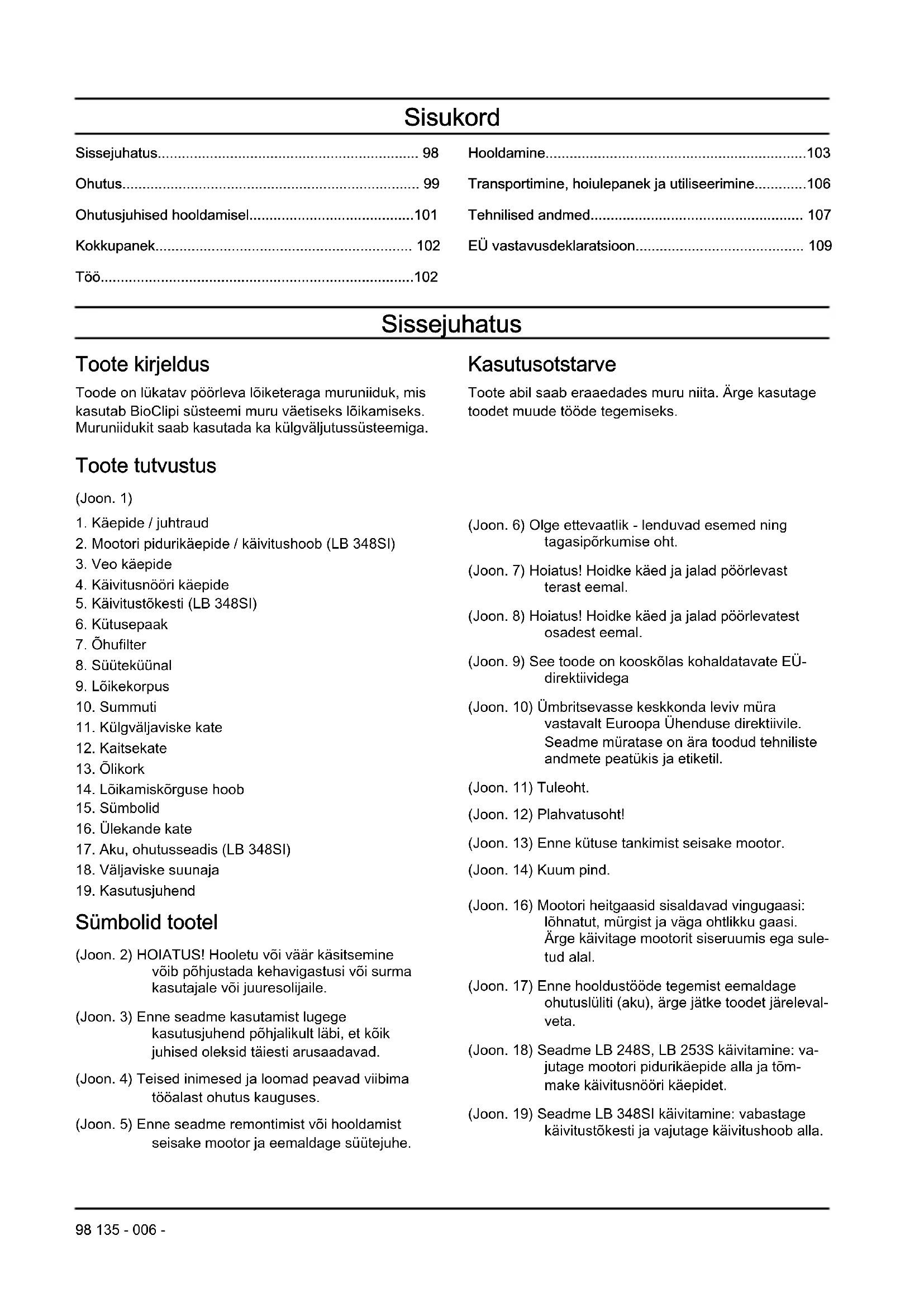

Toote tutvustus

(Joon. 1)

1. Käepide / juhtraud
2. Mootori pidurikäepide / käivitushoob (LB 348SI)
3. Veo käepide
4. Käivitusnööri kæepide
5. Käivutostökesti (LB 348SI)
6. Kutusepaak
7. Ohufilter
8. Süutekuunal
9. Liokekorpus
   10.Summuti
10. Külgväljaviske kate
11. Kaitsekate
12. Ölikork
13. Löikamiskörguse hoob
14. Sumbolid
15. Ülekande kate
16. Aku, ohutusseadis (LB 348SI)
17. Väljaviske suunaja
18. Kasutusjuhend

Sumbolid tootel

(Joon. 2) HOIATUS! Hooletu voi vaar kasitsemine vobpohjustada kehavigastusi voi surma kasutajale voi juuresolijaile.
(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend pohjalikult labi, et koik juhised oleksid täiesti arusaadavad.
(Joon. 4) Teised inimesed ja loomad peavad viibimataoalast ohutus kauguses.
(Joon. 5) Enne seadme remontimist voi hooldamist seisake mootor ja eemaldage sueutejuhe.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Arge kasutage toodet muude toode tegemiseks.

(Joon. 6) Olge ettevaatlik - lenduvad esemed ning tagasipörkumise oht.
(Joon. 7) Hoiatus! Hoidke kaed ja jalad poorlevast terast eemal.
(Joon. 8) Hoiatus! Hoidke kaed ja jalad poorlevatest osadest eemal.
(Joon. 9) See toode on kooskolas kohaldatavate Eüdirektiividega
(Joon. 10) Ümbritsevasse keskkonda leviv mura vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ára toodud tehniliste andmete peatükis ja etiketil.
(Joon. 11) Tuleoht.
(Joon. 12) Plahvatusoht!
(Joon. 13) Enne kutuse tankimist seisake mootor.
(Joon. 14) Kuum pind.
(Joon. 16) Mootori heitgaasid sisaldavad vingugaasi: Iohnatut, mrgist ja vaga ohtlikku gaasi. Arge kavitage mootorit siseruumis ega suletud alal.
(Joon. 17) Enne hooldustööde tegemist eemaldage ohutusluliti (aku), ärge jätke toodet järeval-veta.
(Joon. 18) Seadme LB 248S, LB 253S käivitamine: vajutage mootori pidurikäepide alla ja tōmmake käivitusnöör i kæpidet.
(Joon. 19) Seadme LB 348SI käivitamine: vabastage käivitustokesti ja vajutage käivitushoob alla.

(Joon. 15) Skannitav kood.

Markus: Seadmel toodud ülejäänud sumbolid/tahised viitavad teatud kommertsvaldkondade sertifitseerimisnoutele.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandomisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses voi volitatud isiku poolt.

Euro Vheitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine vōi rikkumine túhistab toote EL-i tūbikinnituse.

Ohutus

Ohutuse märaratlused

Möistetega „hoiatus“, „attevaatust“ ja „märkus“ juhitaksetahelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja voi körvalseisjate kehavigastuse voi surmaga loppeva onnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete voi laheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Ulised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege
labi jargnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine voib pohjustada kehavigastuse voi surma.
Seade tekitab tootades elektromagnetvalja. Teatud tingimustel voib vali hairida aktivsete voi passivsete meditsiniliste implantaatide tdd. Raskete voi surmaga loppevate kehavigastuste ohu vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nou omarsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lopetage too ja pidage enne jatkamist nou Husqvarna edasilujaga.
- Arvestage, et teiste isikute ja nende varaga seotud onnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et margid ja tahised oleksid selgelt loetavad.

• Arge lubage kellelgitoodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Arge lubage lastel seadet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olemä kogu aeg järevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkoholi, narkootikume voi ravimeid. Selgel on negatiivne moju teie nagemisele, tahelepanuvöimele, liikumisele ja otsustamisvoimele.
• Arge kasutage toodet, kui see on kahjustatud.
• Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoipated.

• Enne toote kasutamist eemaldage tooaalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed voivad öhku paskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja margade tingimuste korral on vasitav. Halb ilm vobihojustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tāhelepanlikult inimestesse, esemetesse ja olukordadesse, mis vōivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Korge rohi voib peita takistusi.

• Muru niitmine kallakutel vöib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15^ .

• Kasutage toodet kallakul risti liikudes. Arge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

Tööhutus

HOIATUS: Enne seadme kasutamist lugege
labi jargnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 100.
• Veenduge, et teate, kuidas hadaolukorras mootorit kiiresti seisata.
• Arge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lahedal. Mootori heitgaasid on kuumad ja voivad sisaldada sademeid, mis voivad tekitada tulekahju.
• Arge kasutage toodet enne, kui lokietera ja katted on oigesti kinnitatud. Valesti kinnitatud lokietera viob lahti tulla ja inimesi vigastada.
  Veenduge, et loiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See voib loiketera kahjustada ja pohjustada mootori volli vaandumist. Painega telg pohjustab tugevat vibratsiooni ja suurt loiketera lahtitulemise ohtu.
  Kui loiketera puutub kokku mone esemega voiesineb vibratsion, peatage toode viivitamatult. Lahutage sutekunla sutejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustusedo laske toodet remontida volitatud hoodustookojas.
  Kui mootor tootab, arge kinnitage mootori pidurikaepidet kaepidemele jäadavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke molema käega käepidemest ja koik toote rattad maas. Hoidke kaed ja jalad liikuvatest teradest eemal.
  Kui mootor on käivitatud, arge kallutage toodet.
• Olge toote tagasisuunas tombamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt mootor ja lahutage süutejuhe süutekuünlast.
• Arge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
• Arge lukake toodet joostes, kui mootor on kaivitatud. Toote kasutamise ajal kondige.

• Enne lōikamiskörguse muutmist seisake mootor. Arge tehke seadistusi, kui mootor toötab.

• Arge laske toodet silmist, kui mootor tootab. Seisake mootor ja veenduge, et loikeosa ei poorleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. ōige varustuse valimiseks põrduge edasimiüja poole.
  Kui muratase ületab 85 dB, kandke kuulmiskaitseid.
  Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke kaitsekindaid, naiteks Ioikeosa kinnitades, kontrollides voi puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, poorduge Husqvarna hooldustookotta.

Löikeosa katte kontrollimine

Löikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt prague) suhtes.

Aku (LB 348SI)

HOIATUS: Defektne aku vahendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku totidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jatate selle järevalveta, eemaldage aku.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori.SEIsata.
Mootori pidurikäepideme vabastamisel mootor seiskub ja veosusteem lulitub valja.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku,iste mootorpidurit reguleerida Husqvarna volitatud hooldustökojas.

(Joon. 20)

Käivutökesti

Mudelil LB 348SI toimib mootori pidurikäepide ka käiviti mootori käivitushoovana. Kontrollige, et käivitustökesti takistab käiviti mootori tödd.

1. Tömmake käivitushooba juhtraua suunas (B). Käivistokesti peatab liikumise.
2. Vajutage käivitustökestiparemalevalja(A). (Joon. 21)
3. Laske käivitustökesti lahti ja veenduge, et see läheks tagasi lahteasendisse.

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalal ja suunata mootori heitgaasid kasutajast eema.

Arge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahju ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pārast tootamist ning mootori tuhikäigul tootamise ajal on summuti vaga kuum. Tulekahju valtimiseks olge tuleohtlike materjalide ja/voi aurude laheduses vaga ettevaatlik.

• Kontrollige summutit regulaarselt ning veenduge, et see oleks öigesti kinnitatud ja kahjustamata.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootorioli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältrige kütuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kütus satub kehale, puhistage piirkond seebi ja veega.
• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pöhjustada kehavigastusi voi surma.
• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mooter oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
• Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge taitke kutusepaaki taielikult. Soojuse mojul kutus paisub. Jatke kutusepaagi ulaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi: lohnatut, murgist ja vaga ohtlikku gaasi. Arge kaivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage sutekunla sutejuhe. Seadme LB 348SI puhul eemaldage ka aku.

• Lõikeosa hooldamisel kandke kaitsekindaid.
  Lõiketera on väga terav ja võib kergesti põhjustada
  lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote juarest voivad pohjustada tõseid kehavigastusi voi surma. Arge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja öigesti ei hooldata, suureneb oht, et toode saab kahjustada ja vöib kadagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustookojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist
lugege labi ohutust puudutav peatukk.
Seadme LB 348SI puhul eemaldage ka aku.

Käepideme kokkupanek

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja parental küljel olevatesse soonetesse. (Joon. 22)
3. Reguleerige käepideme körgus ühte kahest voimalikust asendist.
4. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus. (Joon. 23)
5. Keerake nupud korralikult kinni.

Muruniiduki seadminetransportasendisse

1. Eemaldage aku (LB 348SI).

2. Keerake alumised hoovad lahti.

3. Liigutage nupud tooteVASAKUL ja parental kuljel olevatesse soonetesse. (Joon. 22)
4. Keerake käepide ettepoole. (Joon. 24)

Toote seadmine tooasendisse

1. Pöörake käepide pustasendisse. (Joon. 25)
2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus. (Joon. 23)
3. Keerake nupud korralikult kinni.
4. Kinnitage aku mootori kulge (LB 348SI).

Valjaviske suunaja monteerimine

Monteerige rohu külgväljviske valjviske suunaja.
Tootel on külgväljviske kate rohu lõikamiseks multsiks.

1. Keerake lahti kaks kruvi ja eemaldage kulgväljaviske kate. (Joon. 26)
2. Paigaldage väljaviske suunaja väljaviskekanali kohale.

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pohjalikult labi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobilsideseadmetele moeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafungtsionaalsuse:

Taiendav tooteteave.
Toote osade ja hoolduse alan teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus omamobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend pöhjalikult labi, et koki juhised oleksid täiesti arusaadavad.

2. Veenduge, et Iokeosa oleks oigesti kinnitatud ja reguleeritud. Vt jaotist Likeosa kontrollimine Ik 104.

3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 102.

4. Tätke ōlipaak ja kontrollide ōlitaset. Vt JAotist ōlitaseme kontrollimine Ik 105

Kütuse tankimine

Vöimaluse korral kasutage keskkonnasaëstlikkubensi/alkulaatbensiini. Kui keskkonnasaëstlik voialkulaatbensin pole saadaval, kasutage kvaliteetsetplivaba bensiini voi pliibensiini, mille oktaaniary onvahemalt 90.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniary on alla 90 RON (87 AKI). See voib toodet kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenoust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejäänul āra kuivada.
3. Puhastage kutusepaagi korgi umbrus.
4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

Löikamiskörguse reguleerimine

Löikamiskörgust saab seadistada viiele erinevale körgusele.

1. Löikamiskörguse suurendamiseks tommake löikamiskörguse hooba tagasisuunas.
2. Lõikamiskörguse vähendamiseks lükake lõikamiskörguse hooba edasisuunas.

ETTEVAATUST: Arge seadistage Iokamiskorgust liiga madalaks. Kui muru pole tasane, voivad loiketerad puutada vastu maad.

Toote käivitamine

Veenduge, et sutejuhe ja sutekuunal oleksid omavahel uhendatud.

Käsitsi käivitamine (LB 248S, LB 253S)

1. Olge toote taga.
2. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 27)
3. Hoidke starteri noori käepidet paremas kaes.
4. Tömmake starteri noori valjasuunas, kuni tunnete vastujóudu.
5. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnöori ei tohi kerida kae umber.

Elektriline käivitamine (LB 348SI)

1. Veenduge, et aku on aktiveeritud ja laetud. Vt jaotist Aku käivitamine Ik 105

2. Kinnitage aku mootori kulge. (Joon. 28)

3. Vajutage käivitustökesti paremale välja (A).

4. Käivitusmootori käivitamiseks tommake käivitushoob (B) vastu juhtrauda. Käivitusmootor seiskub, kui mootor käivitub. (Joon. 21)

Veo kasutamine ratastel

Tömmake veo käepidet juhtraua suunas. (Joon. 29)
- Enne toote tagasisuunas tombamist vabastage vedu ja likake toodet umbes 10 cm edasisuunas.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lahenete takistusele.

Toote seiskamine

• Veo peatamiseks vabastage veojou käepide.
• Mootori seiskamiseks vabastage mootoripiduri käepide.

Aku eemaldamine

Mootori juhusliku käivitumise ennetamiseks tuleb mudeli LB 348SI puhul aku eemaldada, kui toodet ei kasutata.

1. Vajutage lukustusnupud (A) sisse ja tommake aku valja. (Joon. 30)

Hea tulemuse saavutamine

• Kasutage vahedat loiketera. Nuri tera annab ebauhtlase tulemuse ja muru loigatud osa muutub kollaseks. Terav loiketera on nuri teraga vorrendes energiasäastlikum.
• Löigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskörgusega. Vaadake tulemust ja seadistage lõikamiskörgus soovitud madalamale tasemele. Kui muru on vaga pikk, söitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et āra hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege pohjalikult labi ohutust puudutav peatukk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustoo. Kui edasimüujal, kellelt toote ostsite, pole hooldustöökoda, kusige neilt teavet lahima hooldustökoja kohta.

Hooldusskeem

HOIATUS: Mudeli LB 348SI puhul eemaldage alati aku enne toote hooldamist, remontimist voi puhastamist.

Hoardusintervallide arvutamisel on aluseks voetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tarniga (*) tāhistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 100.

Hooldamine Üks kord	päävas	Üks kord nädalias	Üks kord kuus
Üldkontrolli LABVIIIMine X
Ölitaseme kontrollimine X
Toote puhastamine X
Löikeosa kontrollimine X
Löikekorpuse ja kaitsekatte kontrollimine* X
Mootoripiduri kä Epideme kontrollimine* X
Aku kontrollimine* X
Summuti kontrollimine* X
Süutekünla kontrollimine X
Ölivahetus (esmalt pärast 5 toötunda, seejärel iga kord 50 toötunni järel) X
Öhufiltri vahetamine (pärast 50 toötunda) X
Kütusesüsteemi kontrollimine X

Uldulevaatuse Iabiviimine

Veenduge, et koik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
• Veenduge, et mootori peal asuv ñhuvōtuava oleks takistustest vaba.
• Arge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Löikekorpuse siseppinnapuhastamine

1. Tuhjendage kutusepaak.
2. Asetage toode külili nii, et summuti jäab allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et ohuifilter jaab allapoole, vio bmotor kahjustada saada.

1. Loputage liokekorpuse sisepinda veega.

Uleckande puhastamine

1. Eemaldage kate.
2. Eemaldage ülekandest harjaga lehed, muru ja mustus. (Joon. 31)
3. Kui kogu mustust ei saa harjaga eemaldada, puhistage veega.

Löikeosa kontrollimine

HOIATUS: Tahtmatu kävitamise
ärahoidmises eemaldage süutekünlalt
sütejuhe.

1. Kontrollige loikeosa kahjustuste ja morade suhtes.
   Kahjustatud loikeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Markus: Teritamise järel tuleb lokietera tasakaalustada. Lokietera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis pöhjustab toote seiskumise, vahetage valja kahjustatud lokietera. Laske hoolduskeskuses hinnata, kas tera saab teritada vöi tuleb see valja vahetada.

Löiketera vahetamine

1. Lukustage lokietera mone puuklotsiga. (Joon. 32)
2. Eemaldage loiketera polt (A). (Joon. 33)
3. Eemaldage loiketera (B).
4. Eemaldage Iöiketera tugi (C) ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.

6. Uue loiketera kinnitamisel veenduge, et nurksed otsad oleks suunatud loikekorpuse poole. (Joon. 34)

7. Pange hõördeseib (D) ja loiketera vastu loiketera tuge (C).

8. Et paigutada loiketera mootorivolli keskele, veenduge, et loiketera toe margid loiketera molemal kuljel oleks nahtaval.
9. Lukustage loiketera mone puuklotsiga. Kinnitage vedruseib (E) ning pingutage polti ja seibi momendiga 80 Nm. (Joon. 35)
10. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage kaitsekindaid.
Löiketera on väga terav ja voib kergesti
pōhjustada lōikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahul Dav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga madal olitase voib mootorit kahjustada. Enne toote käivitamist kontrollige olitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage ōlipaagi kork koos kinnitatud moötevardaga.
3. Puhastage moötevarras ölist.
4. Ōlitaseme öigesti moötmiseks asetage moötevarras täies pikkuses olipaaki.
5. Eemaldage olivarras.
6. Vaadake moötevardalt olitaset.
7. Kui olitase on kadal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootoriōli vahetamine

HOIATUS: Vahetult parast mootori seiskamist on mootorioli vaga kuum. Enne mootorioli valjutamist laske mootoril maha jahtuda. Kui mootorioli satub nahale, puhistage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kutusepaak on tuhi.
2. Eemaldage sutekünla sutejuhe.
3. Eemaldage ðlipaagi kork.
4. Asetage toote alla moni mahuti, kuhu mootorioli saaks valguda.
5. Kallutage toodet, et mootorioli valguks olipaagist valja.
6. Lisage uut mootorioli (vt jaotises Tehnilised andmed Ik 107soovitatud tuupi).
7. Kontrollige olitaset. Vt jaotist Olitaseme kontrollimine Ik 105

Aku (LB 348SI)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jatate selle järevalveta, eemaldage aku.

Aku käivitamine

Enne aku esmakordset kasutamist tuleb see käivitada.

1. Asetage aku laadjasse, vt Aku laadimine lk 105
2. Oodake, kuni suttib vahemalt uks roheline tuli, u 10 sekundit.
3. Kinnitage aku mootori külge, vt Elektriline käivitamine (LB 348SI) Ik 103.

Aku laadimine

Kui akul poleb ainult 1 voi 0 margutuld, tuleb akut laadida. Tuhi aku on taielikult laetud 1 tunniga. Akuluhemat aega laadimine ei kahjusta akut.

1. Asetage aku akulaadijasse. (Joon. 36)
2. Ühendage akulaadija 220 V, 50 Hz vooluvörku.

Aku laadimise olek

Aku LED-näidik	Olek
LED 1 vilgub 0-25%
LED 1 põleb, LED 2 vilgub 25-50%
LED 1, LED 2 põlevad, LED 3 vilgub 50-75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75-100%
LED 1, LED 2, LED 3, LED 4 põlevad Täielikult lae-tud

Akulaadija mängutuli Olek
Püsvalt põlev punane tuli Aku laeb
Vilkuv punane tuli Aku on liiga kuum ja laadi-mine algab, kui tempera-tuur on ùigel tasemel
Püsvalt põlev roheline tuli Aku on laetud
Vilkuv punane ja roheline tuli Aku on saanud kahju ja tuleb välja vahetada

Ohuftri puhastamine

1. Eemaldage ðhufiltri kate ja filter.
2. Looge filtrit vastu monda tasast pinda, et osakesed selle kuljest lahti taleksid.

ETTEVAATUST: Arge kasutage ohufiltri puhastamiseks lahustit ega suruohku.

1. Asetage ohuifilter tagasi. Veenduge, et ohuifilter liibuks tihedalt vastu ohufiltri hoidikut.
2. Asetage ñhufiltri kate tagasi.

Markus: Pikemat aega kasutad ohulitrit ei saa enam täiesti puhtaks. Vahetage ohuilitrit regulaarselt. Kahjustatud ohuifilter tuleb alati välja vahetada.

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib toodet kahjustada.

• Kontrollige sutekeunalt, kui mootori voimsus on modal, mootor ei kaivitu kergesti voi ei tota tuhikägul korralikult.
• Suutekuünla elektroodidele vōrainete kogunemise ohu vahendamiseks taitke järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veenduge, et kutusesegu oleks oige.

c) Veenduge, et ohuifiter oleks puhas.

Kui sutekuunal on märdunud, puhastage see ja kontrollige, kas elektroodide vahe on ðige, vt jaotist Tehnilised andmed Ik 107. (Joon. 37)
Vajaduse korral vahete suutekuunal valja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja salle tihendit kahjustuste suhtes.
• Kontrollige kutusevoolikut lekete suhtes. Kahjustatud kutusevoolik laske hooldustökojas valja vahetada.

Siduritrossi reguleerimine

Kui vedu tundub aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Markus: Kui vedu on sisse lulitatud siis, kui te veo käepidet ei tōmba, tuleb trossi pikendada.

1. Trossi pikendamiseks ja veokiiruse vahendamiseks keerake reguleerimiskruvi paripäeva. (Joon. 38)

Kui vedu on aeglane ka parast reguleerimist, laske hooldustookojas veorihm valja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

Toote ja kutuse transportimisel ning houstamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest parrit sadermed ja lahtine leek voivad pohjustada tulekahju.
- Kütuse transportimiseks ja hoistamiseks kasutage heakskiidetud mahuteid.
- Toote pikaks ajaks houle panemisel tuhjendage eelnevalt kutusepaak. Korvaldage kutus spetsiaalses jaatmejaamas.
- Transportimisel kinnitage toode ohutult, et āra hoidakahjustusi ja onnetusi.
- Hoidke toodet lukustatud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
- Hoidke toodet kuivas kohas, mis ei kulmu.

Körvaldamine

• Järgige kohlikke jättmekättluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootorioli ja jahutusvedelik) korvaldage hoolduskeskuses voi spetsiaalses jaatmejaamas.
  Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüjale voi körvaldage see taaskasutuskeskuses.
  Korvaldage aku hooldustookojas voi toimetage see spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

Tehnilised andmed

	LB 248S LB 253S LB	348SI
Mooter
Kaubamärk Briggs & Stratton Briggs & Stratton	Briggs & Stratton
Silindrimaht, cm3	163 163 163
Kiirus, p/min 2900 2900 2900
Mootori nimivöimsus, kW29	2,4 2,6 2,6
Süutesüsteem
Süutekünal BS OHV 992304 BS OHV 992304	BS OHV 992304
Elektroodide vahe, mm 0,75 0,75 0,75
Kütuse-/määrmissüsteem
Kütus, plivaba, minimaalne oktaaniaryv 90 90 90	90
Bensiinipaagi maht, l 1.0 1.0 1.0
Ölipaagi maht, litrit 0,5 0,5 0,5
Mootoriöli SAE 30 SAE 30	SAE 30
Mass
Tühjade paakidega, kg	34 35 35
Müratasemed30
Helitugevuse tase, dB(A)	94 94 92
Müravöimsustase, garanteritud LWA dB(A)	95 96 93
Müratase31
Heliröhutase kasutaja körva juures, dB(A)	82 82 79
Vibratsionitase32
Käepide, m/s2	4,6 4,8 4,6
Lõikeosa
Lõikekõrgus, mm	25-70	25-70	25-70
Lõikamislaius, mm	480 530 480
Löikesüsteem Kaks-ühes Kaks-ühes Kaks-ühes
Löiketera BioClip BioClip BioClip
Toote number 5028813-10 5028814-10 5028813-10
Drive
Kirqus, km/h 4.5 4.5 4.5
Alustamine
Elektriline käiviti Ei Ei Jah
Aku -- Lithium-ionaku, 12			V / 15,7 Wh

EÜ vastavusdeklaratsoon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab, et muruniidukid Husqvarna LB 248S, LB 253S ja LB 348SI alates seieranumbrist 2017xxxxxx vastavad jargmiste NÖUKOGU DIREKTIIVIDE nouetele:

2006/42/EU (17. mai 2006), masinadirektiiv;
2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiv;
2000/14/EU (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Kui pole margitud teisiti, moeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versione.

Teavitatud asutus: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on noutud NÖUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas.

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Sisälto

Johdanto 110

Turballisuus. 111

Degvielas sistemas pärbaude

• Pärbaudiet degvielas tvertnes vacinu un degvielas tvertnes vacinà blivi, lai pärliecinātos, vai nav bojājumu.
• Pärbaudiet degvielas šlūtenes, lái pärbaudītu, vai nav nopóludes. Ja degvielas šlūtene ir bojata, laujiet servisa pärstāvim to nomainit.

Sajuga vada regulësana

Ja skiet, ka brauksfana notiek leni, ir janoregule sajuga vads.
