Innehäll

Introduktion 315

Sakerhet. 316

Sakerhetsinstruktioner for underhäll 318

Montering. 319

Drift. 319

Underhäll 320

Transport,forvaringochkassering. 323

Tekniska data. 324

EG-forsakran om overensstammelse 326

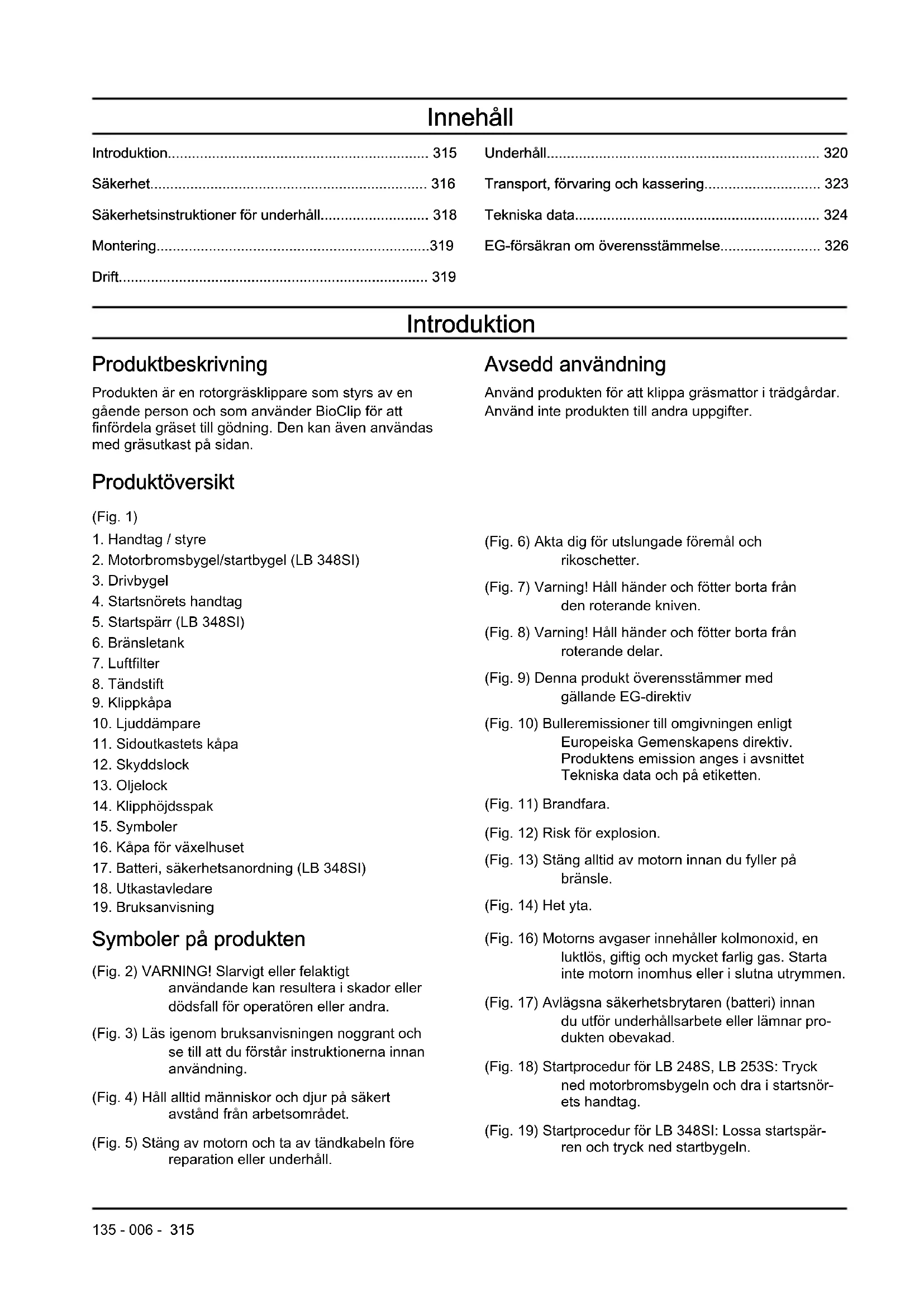

Introduktion

Produktbeskrivning

Produkten ar en rotorgräsklippare som styrs av en gäende person och som använder BioClip for att finfördela gräset till godning. Den kan även användas med gräsutkast på sidan.

Produktoversikt

(Fig. 1)

1. Handtag / styre
2. Motorbromsbysgel/startbygel (LB 348SI)
   3.Drivbygel
3. Startsnörets handtag
4. Startsparr (LB 348SI)
5. Bransletank
6. Luftfilter
7. Tändstift
8. Klippkapa
9. Ljuddampare
10. Sidoutkastets kapa
11. Skyddslock
12. Oljelock
13. Klipphöjdsspak
14. Symboler
15. Käpa für växelhuset
16. Battereri, sakerhetsanordning (LB 348SI)
17. Utkastavledare
18. Bruksanvisning

(Fig. 2) VARNING! Slarvigt aller felaktigt
användende kan resultera i skador aller
dödsfall für operatoren aller andra.
(Fig. 3) Läsigen braksanvisingen noggrant och se till att du Förstär instruktionerna innan användning.
(Fig. 4) Håll alltid manniskor och djur på sakkert avstand fran arbetsområdet.
(Fig. 5) Stäng av motorn och ta av tändkabeln före reparation eller underhäll.

Avsedd användning

Använd Produkten für att klippa gräsmattor i tradgårdar.
Använd inteprodukten till andra uppgifter.

(Fig. 6) Akta dig for utslungade foremal och rikoschetter.
(Fig. 7) Varning! Håll händer och fötter borta frän den roterande kniven.
(Fig. 8) Varning! Håll händer och fötter borta från roterande delar.
(Fig. 9) Denna produit überensstämmer med gällande EG-direktiv
(Fig. 10) Bulleremissioner till omgivningen enligt
Europeiska Gemenskapens direktiv.
Produktens emission anges i avsnittet
Tekniska data och på etiketten.
(Fig. 11) Brandfara.
(Fig. 12) Risk for explosion.
(Fig. 13) Stäng alltid av motorn innan du fyller pa bransle.
(Fig. 14) Het yta.
(Fig. 16) Motorns avgaser innehäller kolmonoxid, en luktlos, gifting och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.
(Fig. 17) Avlagsna sakerhetsbrytaren (battery) innan du utfor unterhallsarbete aller lamnarprodukten obevakad.
(Fig. 18) Startprocedure for LB 248S, LB 253S: Trycked motorbromsbygeln och dra i startsnor-ets handtag.
(Fig. 19) Startprocedure for LB 348SI: Lossa startspärren och tryck ned startbygeln.

Notera: Övriga symbolor/dekaler på produit avser specifika krav for certificeringar på vissa kommersiella marknader.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt

• Produkten repareras med delar som intekommen fran tillverkaren aller inte har godkants av tilverkaren

• Produkten har ett tillbehör som intekommen frän tillverkaren eller inte har godkänts av tillverkaren

• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Euro V-utsläpp

(Fig. 15) Kod som kan skannas.

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den har produiten.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for att betona speciellt viktiga delar i braupsanvisingen.

WARNING: Används om det finns risk für skador eller dödsfall für Föraren aller kringstaende om anvisingarna i braupsanvisingen inte följs.

OBSERVERA: Används om det finns risk für skada på Produkten, annat material aller det angransande omradet om anvisingarna i braupsanvisingen inte följs.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använderprodukten.

Denna Produkt ar farlig om den anvands på fel satt, och om du inte ar forsiktig. Skada eller dödsfall kan inträffa om du inte foljer säkerhetsinstruktionerna.
- Denna produit alstrar att elektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risiken for omständigheter som kan leda till allvarlga eller livshotande skador rekommenderar vi davon por personer med implantat att rådgöra med lakare samt tilverkaren av det medicinska implantatet innanenna produit används.
- Var alltid forsiktig och använd sunt fornuft. Om du inte vet hur du skä användaprodukten i en särskild situation skä du stanna den och tala med en Husqvarna-Äterförsäljare innan du fortsetter.

Tänk på att forarenkommen att hallas ansvarig for olyckor som involverar andra manniskor aller deras tegendom.
- Häll produiten ren. Se till att du kan läsa skyllar och dekaler tydligt.
- Lát inte nágon användaprodukten om du inte ár saker på att personen har LAST och Förstär innehålet i braupsanvisningen.
- Lat inte barn användaprodukten.
- Häll barn borta frän klippområdet. En vuxen person maste vara narvarande hela tiden.
- Lat inte en personutan kannedom om instruktionerna anvandaprodukten.
- Overvaka alltid en person med nedsatt fysisk aller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
- Använd aldrig Produkten om du arrott, sjuk eller om du ar paverkad av alcohol, droger erller likemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
- Använd inteprodukten om den ar trasig.
- Modificera aldrig den hare Produkten och använd den inte om det ar möjlg att den har blivit modifierad av andra.

Sakerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna. nedan innan du anvander Produkten.

• Ta bort foremål som grenar, kvistar och stenar frän arbetsomrändet innan du använderprodukten.
• Objekt som slár mot skärurtrustningen kan slungas ut och orsaka skador på personer och foremål. Hall alltid manniskor och djur på sækert avständ frånprodukten.

• Använd aldrig produkten i dāligt väder, som dimma, regn,Hard vind, extrem kyla och risk För blixtnedslag. Det ar ansträngande att anvanda produkten i dāligt väder eller på fuktiga eller vata platser. Dāligt väder kan leda till farliga forhällanden, t.ex. hala ytor.

• Håll utkik after personer, föremål och situationer som kan forhindra saker användning avprodukten.

• Håll utkik after hinder, som röttter, stenar,GRENAR, goproar och diken. Langt gras kan dölja hinder.
• Det kan vara farligt att klippa gräs i sluttningar.
  Använd inteprodukten i terräng som lutar mer an 15^ .
• Klipp tvärs over sluttningar. Inte upp och ned.
• Var uppmärksam nár du nármar dig dolda hörn och foremål som skymmer sikten.

Arbetssakerhet

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Använd enbart den har Produkten für att klippa gräsmattor. Det ar inte tillatet att anvanda den für andra uppgifter.
  Använd personlig skyddsutrustning. Se Personlig skyddsutrustning pa sida 317.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stangt utrymme aller nara brandfarliga material. Motoravgaserna ar heta och kan medfora gnistor som kan orsaka brand.
• Använd inte Produkten utan att kniven och alla kapor ar korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slar emot foremål som stenar och röttter. Detta kan gōr aatt kniven skadas och bōj motoraxeln. En BOjd axel orsakar kraftiga vibrationer och risken for att kniven lossnar blir mycket hög.
• Om kniven träffar ett fremäl erler om det uppstär vibrationer sca du omedelbart stanna produits. Koppla bort tändkabeln frän tändstiftet. Kontrolera om det finns nagra skador på produits. Reparera skadorna erler lát en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget Near motorn ar igang.
• Ställprodukten på att stabilt plant underlag och starta den. Se till att kniven inte vidör marken aller andra foremål.
• Håll dig alltid bakomprodukten nar du använden den.
• Låt alla hjul stå pa marken och häll bada händerna pa handtaget när du använderprodukten. Häll händer och fötter borta frän de roterande knivarna.
• Luta inteprodukten nar motorn ar igang.
• Var försiktig Near du drarprodukten bakat.
• Lyft aldrig upp Produkten nar motorn ar igang. Om du maste lyfta Produkten sku du forst stanna motorn och koppla bort tandkabeln fran tandstiftet.
• Gå inte bakkänges nar du använderprodukten.

• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gängar av grus, sten och asfalt.

• Springinte medprodukten narn motorn ar igang. Ga alltid nar du anvander Produkten.

• Stäng av motorn innan du äandrar klipphöjden. Görd aldrig justeringar med motorn igäng.
• Lämna aldrigproduktenutanfor ditt synfalt med motorn igang. Stäng av motorn och se till att skärutrustningen inte roterar.

Sakerhetsinstruktioner for drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna. nedan innan du anvanderprodukten.

• Personlig skyddsutrustning kan inte elimineras skaderiskehelt, men den reducerar effekten av en skada vid att eventuellt olyckstillbud. Be din aterforsäljare om hjälp med att valja ratt utrustning.
• Använd hörskédd om ljudnivan ar högre an 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare längbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

Sakerhetsanordninger pa produiten

WARNING: Läs varningsinstruktionerna nedan innan du använderprodukten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkapan

Klippkápan dāmpar vibrationerna och minskar risken for skador orsakade av kniven.

• Undersök klippkápan für att se till att)där inte finns nagra skador, t.ex. sprickor.

Batteri (LB 348SI)

WARNING: Ett defekt batteri minskar** produktens sakerhet. Använd alltid att batteri som ar godkänt av tillverkaren.

Batteriet ger kraft till elstart och ar en sakerhetsanordning som forhindrar oavsiktlig start. Ta ur batteriet nar du inte anvander Produkten och nar den ar obevakad.

Motorbromsbgel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn och drivningen avaktiveras.

For att inspektera motorbromsen ska du starta motorn och sedan slappa motorbromsbygeln. Om motorn inte stannar inom tre sekunder skau du lata en godkänd Husqvarna-serviceverkstad justera motorbromsen.

(Fig. 20)

Startsparr

På modell LB 348SI används motorbromsbyggeln även som startbygel till startmotorn. Gör en kontroll av startspärren for att se till att denhindrar drift av startmotorn.

1. Dra startbygeln i handtagets riktning (B).
   Startsparren stoppar rorelsen.
2. Tryck ut startspärren till Höger (A). (Fig. 21)
3. Lossa startspärren och se till att den går tillbaka till ursprungslaget.

Ljuddampare

Ljuddamparen häller ljudnivan till att minimum och leder bort motorns avgaser frän Föraren.

Använd inte Produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisiken.

WARNING: Ljuddamparen blir mycket varm under och after anvandning somt nar motorn gär på tomgang. Var försiktig nara brandfarliga material och/eller ángor für att forhindra brand.

Kontrollera luddamparen

• Undersök ljuddämparen regelbundet für att se till att den ar korrekt monterad och inte skadam.

Branslesakerhet

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Starta inte Produkten om det finns bränds eller motoroljä på Produkten. Ta bort det öönskade brändslet/oljan och lät Produkten torka.
• Om du spilt bransle på kläderna skall dessa bytas omedelbart.
• Se till att inte få brändsle på kroppen, det kan orsaka personskador. Om du fär brändsle på kroppen sku du använda tvål och vatten for att ta bort brändslet.
• Starta inte Produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var försiktig med brändsle. Brändsle ar brandfarlicht och angornaär explosiva och kan ansaka skador eller dödsfall.
• Undvik att andas in bransleångor dá det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.
  Rokinte i narheten av branslet ell motorn.
• Placera inga varma foremål i narheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på brännle bördu öppna bransletankloket langsamt och försiktigt släppa pátrycket.
• Fyllinte på bransle i motom inomhus. Otilrackligt luftflode kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra Åt bränsletankloket ordentlich. Om bränsletankloket inte dras Åt ordentlich finns det en risk for brand.
• Flytta produit minst 3m fran den plats där du fyllde pa tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att brändslet expanderar. Lämna lite plats langst upp på tanken.

Sakerhetsinstruktioner for underhäll

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Motorns avgaser innehäller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.
• Innan du utfor underhall pa Produkten skau du stanga av motorn och ta bort tandkabeln fran tändstiftet. Pa LB 348SI skau du aven ta ur batteriet.

• Använd skyddshandskar när du utfor unterhalb pa skärutrustingen. Kniven ar mycket vass och skärskador uppstä rätt.

• Tillbehör ochändringar avprodukten som inte godkänts av tillverkaren kan orsaka allvarliga skador aller dödsfall. Modificera inteprodukten. Använd endast tillbehör som godkänts av tillverkaren.

• Om unterhalb inte utförs korrekt och regelbundet ökar risken für persökador och skador på Produkten.
• Utför endast unterhalb entigt anvisningarna i den har bruksanvisningen. All annan service mäste utforas av en godkänd Husqvarna-serviceverkstad.
• Lat en godkänd Husqvarna-serviceverkstad utföra service på Produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduction

WARNING: Innan du monterar produkten skau du lasa sakerhetskapitlet. På LB 348SI skau du även ta ur batteriet.

Montera handtaget

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida. (Fig. 22)
3. Ställ in handtagshöjden till att av två tillgangliga lagen.
4. Skjut vreden uppat mot handtaget tills det tar stopp och du hör att klick. (Fig. 23)
5. Dra at vreden helt.

Stalla in Produkten i transportlage

1. Ta bort batteriet (LB 348SI).

2. Lossa de nedre vreden.

3. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida. (Fig. 22)

4. Vik handtaget framat. (Fig. 24)

Stalla in Produkten iARBetslage

1. Vik handtaget till uppratt lage. (Fig. 25)
2. Skjut vreden uppat mot handtaget tills det tar stopp och du hör ett klick. (Fig. 23)
3. Dra at vreden helt.
4. Anslut batteriet till motorn (LB 348SI).

Montera utkastavledaren

Montera utkastavledaren for grastomning pa sidan.
Produkten levereras med en kapa for sidoutkast for att
klippa graset i sma bitar.

1. Lossa de tvá skruvarna och lyft bort sidoutkastets kapa. (Fig. 26)
2. Montera utkastavledaren ovanfor utkastkanalen.

Drift

Introduction

WARNING: Innan du anvander produit maste du lasa igenom och forsta kapitlet om sakerhet.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila enheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer Produktinformation.
  Information om, och hjälp med,produktdelar och service.

Börja anecdá Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registraringen i Husqvarna Connect-appen.
3. Folj instruktionerna i Husqvarna Connect-appen for att ansluta och registreraprodukten.

Innan du anvander Produkten

1. Läsigenbruksanvisingen noggrant och se till att du forstår instruktionerna.

2. Undersök skärurustningen for att se till att den är korrekt monterad och justerad. Se Kontrollera skärurustningen på sida 321.

3. Fyll bransletanken. Se Fylla pa bransle pa sida 319.

4. Fyll oljetanken och kontrollera oljenivan. Se Kontrollera oljenivan pa sida 322.

Fylla pã bransle

Använd miljoanpassad bensin/alkylatbensin om det finns. Om miljoanpassad bensin/alkylatbensin inte finns tillganglig skä du använda blyfri bensin eller blyad bensin av hög kvalitet med ett oktantal på minst 90.

OBSERVERA: Använd inte bensin med att oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

1. Oppna tanklocker langsamt for att slappa pa trycket.
2. Fyll pa langsamt med en bransledunk. Om du spiller bransle sca du ta bort det med en trasa och lata bensinresterna avdunsta.
3. Torka rent runt bransletanklocket.
4. Dra at bransletankkocket ordentlich. Om bransletankkocket inte dras at ordentlich finns det en risk for brand.
5. Flyttaprodukten minst tre meter fran den plats darr du fyllde pa tanken innan du startar den.

Stalla in klipphöjden

Klipphöjden kan justeras i fem nivaer.

1. Flytta klipphöjdsspaken bakat for att höja klipphöjden.
2. Flytta klipphöjdsspaken framåt for att sänka klipphöjden.

OBSERVERA: Ställ inte in for lag klipphöjd. Knivarna kantraffa marken om grasmattans yta inte ar plan.

Startaprodukten

• Se till att tandkabeln ar ansluten till tandstiftet.

Manuell start (LB 248S, LB 253S)

1. Stä bakomprodukten.
2. Håll motorbromsbygeln mot handtaget. (Fig. 27)
3. Håll i startsnörets handtag med höger hand.
4. Dra langsamt i startsnoret tills du kanner ett motstand.
5. Dra kraftigt for att starta motorn.

WARNING: Vira inte startsnoret runt handen.

Elstart (LB 348SI)

1. Se till att batteriet ar aktiverat och laddat. Se Starta batteriet pa sida 322.
2. Anslut batteriet till motorn. (Fig. 28)
3. Tryck ut startspärren till höger (A).
4. Dra startbygeln (B) mot handtaget for att starta startmotorn. Startmotorn stannarRARYmotorn startar. (Fig. 21)

Anvanda drivningen på hjulen

• Dra drivbygeln i handtagets riktning. (Fig. 29)
• Innan du drar produkten bakat, stäng av drivenheten och puttra fram den ca 10cm.
• Släpp drivbygeln für att koppla ur drivningen, t.ex.\ när du gär nara ett hinter.

Stanga av Produkten

• For att stänga av endast drivningen ska du släppa drivbygeln.
• For att stänga av motom ska du släppa motorbromsbygeln.

Ta ur batteriet

Forattforhindra oavsiktligstartavmotornskudutarbatterietpamodellLB348SInarrprodukteninteär drift.

1. Tryck pa sparrknapparna (A) och dra ut batteriet. (Fig. 30)

Få ett bra resultat

• Använd alltid en vass kniv. En slo kniv ger att ojemnt resultat och gräsets snittyta blir gul. En vass kniv forbrukar minde energia an en slo kniv.
• Klippinte mer an en tredjedel av gräsets langd. Klipp Först med hög klipphöjd. Undersök resultatet och sank klipphöjden till en lámplig niva. Om gräset ar vändigt langt kan du körå sakta och klippa två gänger vid behov.
• Klipp i olika riktninger varje gang for att undvika ränder i grasmattan.

Underhäll

Introduction

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

For allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanterar att du kan fä en fackmannamassig reparation och service utfords. Om din äterforsäljare inte ar en serviceverkstad kan du tala med dem for information om narraste serviceverkstad.

Underhällsschema

WARNING: På modell LB 348SI ska du alltid ta ur batteriet innan du utfor underhall, reparationer eller rengörprodukten.

Underhalsintervallen beraknas utifrnan daglig anvandning av Produkten. Intervallen andras omprodukten inte anvands dagligen.

For unterhalb som markeras med * ska du se anvisningarna i Sakerhetsanordningar på Produkten paskida 317.

Underhäll	Dagligen	Varje vecka	Varje帽子
Utför en allmäninspection X
Kontrolera oljenivân X
Rengörprodukten X
Kontrolera skärurtrustningen X
Kontrolera klippkåpan och skyddskåpan* X
Kontrolera motorbromsbgeln* X
Kontrolera batteriet* X
Kontrolera ljuddämparen* X
Kontrolera tändstiftet X
Byt olja (fürsta gangen after fem timmars användning, sedan after var 50:e timmes användning)			X
Byt luftfilter (after 50 timmars användning) X
Kontrolera brändlesystemet X

Allmaninspection

• Se till att alla skruvar och mutrar på produiten År korrekt átdragna.

Rengöraprodukten utvändigt

• Använd en borste für att ta bort lov, gräs och smuts.
• Kontrollera att luftintaget på motorns ovensida inte ar igentäppt.
• Undvik att använda högtryckstvätt nr du rengör maskinen.
• Om du använder vatten für att rengörä Produkten, sku du inte spelà vatten direkt på motorn.

Rengöra insidan av klippkåpan

1. Tömbensintanken.
2. Placera produkten på sedan med ljuddämparen nedat.

OBSERVERA: Om Produkten placeras med luftfiltret nedat kan motorn skadas.

1. Spola av klippkåpans insida med vatten.

Rengöra växelhuset

1. Ta bort tackkapan.
2. Använd en borste for att ta bort lov, gras och smuts fran væxelhuset. (Fig. 31)
3. Rengör med vatten om du inte får bort all smuts med borsten.

Kontrollera skärutrustningen

WARNING: For att forhindra oavsiktlig start skadu ta bort tandkabeln fran tandstiftet.

WARNING: Använd skyddshandskar när du utfor unterhalb på skärutrustingen. Kniven ar mycket vass och skärskador uppstår lätt.

1. Kontrollera sa att skärurustningen inte ar skadad eller har sprickor. Byt alltid ut skadad skärurustning.
2. Titta pa kniven for att se om den ar skadad aller slo.

Notera: Kniven maste balanseras när den har slipats.
Låt en serviceverkstad slipa, byta och balansera kniven.
Om du träffar att hinder som gör att produit stannar ská du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slips as aller maste ersättas.

Byta knivar

1. Las kniven med en trabit. (Fig. 32)
2. Ta bort knivbulten (A). (Fig. 33)
3. Ta bort kniven (B).
4. Kontrollera knivstödet (C) och knivbulten for att se om det finns skador.
5. Kontrollera motoraxeln for att se till att den inte ar böjd.

6. När du monterar dennya kniven sca du rikta knivens vinklade andar mot klippkapan. (Fig. 34)

7. Lagg friktionsbrickan (D) och kniven mot knivstödet (C).

8. Se till att du kan se knivstödets markeringar på báda sidorna av kniven För att kunna placera kniven i mitten av motorns axel.
9. Lås kniven med en träbit. Montera fjäderbrickan (E) och dra at bulten och brickan med ett vridmoment pa 80 Nm. (Fig. 35)
10. Dra runt kniven for hand och se till att den roterar fritt.

WARNING: Använd skyddshandskar. Kniven ar mycket vass och skärskador uppstår lätt.

1. Starta Produkten für att testa kniven. Om kniven inteär korrekt monterad känner du vibrationer iprodukten eller sa ar klippresuktat otillfredsstallande.

Kontrollera oljenivan

OBSERVERA: For lag oljenivá kan orsaka allvarlga motorskador. Kontrollera oljeniván innan du startar produkten.

1. Ställprodukten på plan mark.
2. Ta bort oljetanklocket med matstickan.
3. Torka av oljan fran matstickan.
4. Satt tillbaka matstickan welt i oljetanken for att fä en korrekt bild av oljenivän.
5. Ta bort matstickan.
6. Kontrollera oljenivan pa matstickan.
7. Om oljenivan är låg ská du fylla på med motoroljoch kontrollera oljenivanigen.

Byta motorolja

WARNING: Motorolja År mycket het direkt after att motorn stoppats. Låt motorn svalna innan du tappers ur motoroljan. Om du spiller olja på heden skad rengöra med tvål och vatten.

1. Använd Produkten tills bransletanken ar tom.
2. Ta bort tandkabeln fran tandstiftet.
3. Ta bort oljetanklocket.
4. Ställ en behällare under Produkten att samla upp motoroljan i.
5. Luta encheten for att tappa ur motoroljan fran oljetanken.
6. Fyll pà ny motorolja av den typ som rekommenderas i Tekniska data pà sida 324.
7. Kontrollera oljenivan. Se Kontrollera oljenivan paskida 322.

Batteri (LB 348SI)

WARNING: Ett defekt batteri minskar** produktens sakerhet. Använd alltid att batteri som ar godkänt av tillverkaren.

Batteriet ger kraft till elstart och ar en

sakerhetsanordning som forhindrar oavsiktlig start. Ta ur batteriet nar du inte anvander produkten och nar den ar obevakad.

Starta batteriet

Du maste starta batteriet innan du anvander det for forsta gangen.

1. Satt i batteriet i laddaren, se Ladda batteriet pa sida 322.
2. Vänta tills minst en grön lampa tänds, i cirka tio sekunder.
3. Anslut batteriet till motorn, se Elstart (LB 348SI) pa sida 320

Ladda batteriet

Om bara en uller om ingen indicatorlampa pa batteriet ar tand maste batteriet laddas. Det tar en timme att ladda upp ett tomt batteri. Batteriet skadas inte vid kortare laddningstid.

1. Satt i batteriet i batteriladdaren. (Fig. 36)
2. Anslut batteriladdaren till ett strömuttag, 220 V, 50 Hz.

Status for batteriladdning

LED-display på batteriet	Status
Lysdiod 1 blinkar 0–25 %
Lysdiod 1 lyser, 2 blinkar 25–50%
Lysdioderna 1 och 2 lyser, 3 blinkar 50–75 %
Lysdioderna 1, 2 och 3 lyser, 4 blin- kar	75–100%
Lysdioderna 1, 2, 3 och 4 lyser Fulladdat

Lampindikator på batteri-laddaren	Status
Fast röttl jus Batteriet laddas
Blinkande röttl jus Batteriet	är für varmt ochkommen att böjar laddasnär temperaturenär kor-rekt
Fast gröttl jus Batteriet ar fulladdat
Blinkande röttl och gröttl jus	Batteriet ar skadat ochmåste bytas ut

1. Ta bort luftfilterkapan och filtret.
2. Sla filtret mot en plan yta for att fä partiklarna att falla av.

OBSERVERA: Använd inte losningsmedel aller tryckluft for att rengörla luftfiltret.

1. Satt tillbaka luftfiltret. Se till att luftfiltret ligger helt tatt mot luftfilterhällaren.
2. Satt tillbaka luftfilterkapan.

Notera: Ett länge använgt luftfilter kan aldrig bli fullständigt rent. Byt luftfiltret regelbundet. Byt alltid ut ett skadat luftfilter.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid
rekommenderad tandstiftstyp. Fel typ av
tändstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har låg effekt, är svár att starta eller inte fungerar korrekt vid tomgängsvarvtil.
  Folj dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet ar korrekt justerat. b) Se till att brändslebandningen ar korrekt.

c) Set till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodvändet ar korrekt, se Tekniska data paskida 324. (Fig. 37)
• Byt ut tändstiftet vid behov.

Kontrollera branslesystemet

• Kontrollera bransletankloket och tätningen till bransletankloket for att se till att det inte finns nagraskador.
• Kontrollera brändeslangen für att se till att inget Lackage forekommer. Om brändeslangen ar skadad sha du lata en serviceverkstad byta ut den.

Justera kopplingsvajern

Om drivningen känns langsam maste kopplingsvajern justeras.

1. For att öka drivhastigheten skä du vrida justerskruven moturs.
   Notera: Om drivningen ar aktiverad nar du inte drar drivbygeln maste kopplingsvajern forlangas.
2. For att forlänga kopplingsvajern och minska drivhastigheten skau du vrida justerskruven medurs. (Fig. 38)
   Om drivningen fortfarande känns langsam after justeringen sku du lata en godkänd serviceverkstad byta ut drivremmen.

Transport, forvaring och kassering

Transport och fövaring

• Vid Förvaring och transport avprodukten och brändslet skadu se till att det inte forekommer nagot lättageEller avgaser.GnistorEller Oppen eld,t.ex. fran elektriska apparater eller pannor,kan orsaka brand.
• Använd alltid godkända behällare für transport och forvaring av bränse.
• Töm brändsletanken innan du placerarprodukten forforvaring under en langre tid. Kassera brändslet pa lamplig anvisad plats
• Fästprodukten ordentlich unter transport für att forhindra skador och olyckor.
• Forvara Produkten i ett LAST utrymme for att forhindra atkomst for barn eller personer som inte ar behöriga.
• Förvaraprodukten på en torr och frostfri plats.

Kassering

Följ lokala ätervinningsbestämmelser och tillämpliga forordninger.
- Kassera alla kemikalier, som olja och frostdskyddsmedel, vid en serviceverkstad eller pa lamplig anvisad plats.

• Närprodukten inte langre används skadu skickaden till en Husqvarna-aterforsäljareller lamna den till en atervinningsstation.
• Kassera batteriet vid en serviceverkstad eller kassera det på en anvisad plats for forbrukade batterier.

Tekniska data

Tekniska data

	LB 248S LB 253S LB	348SI
Motor
Varumärke Briggs & Stratton Briggs & Stratton	Briggs & Stratton
Slagvolym, cm3	163 163 163
Varvital, varv/min 2 900 2 900 2 900
Nominell motoreffekt, kW97	2,4 2.6 2.6
Tändsystem
Tändstift BS OHV 992304 BS OHV 992304 B$	OHV 992304
Elektrodgap, mm 0,75 0,75 0,75
Bränsle-/smörjsystem
Bränsle, blyfritt, minsta oktantal 90 90 90
Volymbensintank, liter 1.0 1.0 1.0
Volym oljetank, liter 0,5 0,5 0,5
Motorolja SAE 30 SAE 30	SAE 30
Vikt
Med tomma tankar, kg	34 35 35
Bulleremissioner98
Ljudeffektnivå, uppmätt dB (A)	94 94 92
Ljudeffektnivå, garanterad LWA dB(A)	95 96 93
Ljudnivåer99
Ljudtrycksnivå vid användarens öra, dB (A)	82 82 79
Vibrationsnivåer100
Handtag, m/s2	4,6 4,8 4,6
Skärutrustning
Klipphöjd, mm	25-70	25-70	25-70
Klippbredd, mm	480 530 480
Klipsystem	2-i-1	2-i-1	2-i-1

97 Motorns angivna markeffekt ar medelvardet for nettoeffekten (vid det specificerade varvtalet) hos en typisk Produktionsmotor for den motormodell som matts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika fran detta varde. Den faktiska effekten hos den motor som ar installerad i slutproduktenkommen att bero pa driftshastigheten, omgivningens egenskaper och andra faktorer.
98 Emission av buller till omgivningen uppmatt som ljudeffekt (L_WA) enligt EG-direktiv 2000/14/EG.
99 Redovisade data for ljudtrycksniva har ett typisk sporidningsmatt (standardavvikelse) pa 1,2 dB(A).
100 Rapporterade data for vibrationsnivá har en typisk statistisk pridning (standardavvikelse) på 0,2 m/s².

	LB 248S LB 253S LB	348SI
Kniv BioClip BioClip BioClip
Artikelnummer 5028813-10 5028814-10 50288	13-10
Drivning
Hastighet, km/h 4.5 4.5 4.5
Starta
Elektrisk startmotor Nej Nej Ja
Batteri – – Lithiumjon, 12V/			15,7 Wh

EG-forsakran om overensstammelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], forsakrar harmed att-grasklipparna Husqvarna LB 248S, LB 253S och LB 348SI med serienummer 2017xxxxxxxxx och uppat uppfyller kraven i RÄDETS DIREKTIV:

av den 17 maj 2006 "angäende maskiner" 2006/42/EG
- av den 26 februari 2014 "angäende elektromagnetisk kompatibilitet" 2014/30/EU
- av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG

Information om bulleremissioner finns i avsnittet Tekniska data.

Följande standarder har tillampats:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Om inte annat anges ar oven angivna standarder de senast offentliggjorda versionerna.

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utfardat rapporter om bedömning av overensstammelse enligt bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen, 2000/14/EG.

Certifikaten har nummer: 01/901/294, 01/901/295, 01/901/300

Huskvarna, 2017-11-17

Claes Losdal, utvecklingschef/tradgardsprodukter (auktoriserad representant for Husqvarna AB somt ansvarig for tekniskt underlag)

Içindekiler

Giris. 327

Güvenlik. 328

Bakim icin guvenlik talimatlari 330

Montaj 331

Kullanim. 331

Bakim. 332

Huskvarna, 2017-11-17

Huskvarna, 2017-11-17

Knaec Iocdan (Claes Losdal), nipekTop i3 nItaHb

po3BnKy / npoDykuii Dna caiIBHnTBA (ynOBHOBaKeHH

IpeDCTaBnK KomnaiH Husqvarna AB, 0o BiNobiae 3a

TexhiHy DOkymeHTaio)

Husqvarna

www.husqvarna.com

Original instructions
OpruHaHn HnCTpyKpnn PuvodniPokyny
Originale instructurioner
Originalanweisungen Apxikc oBnyic
Instrucciones originales Originaaljuhend Alkuperaiset ohjeet Instructions d'origine Originalne upute Eredeti utmutatas Istruzioni originali
Originalios instrukcjos

Lietosanas pamaciba
Originele instructies
Originale instruksjoner
Oryginalne instrukcje
Instruções originais
Instructiuni initiale
Оригианьные Иструкцип
Povodné Pokyny
Izvirna navodila
Originalna uputstva
Bruksanvisning i original
Original talimatlar
Оригианьни Иструкцii

1158725-38
