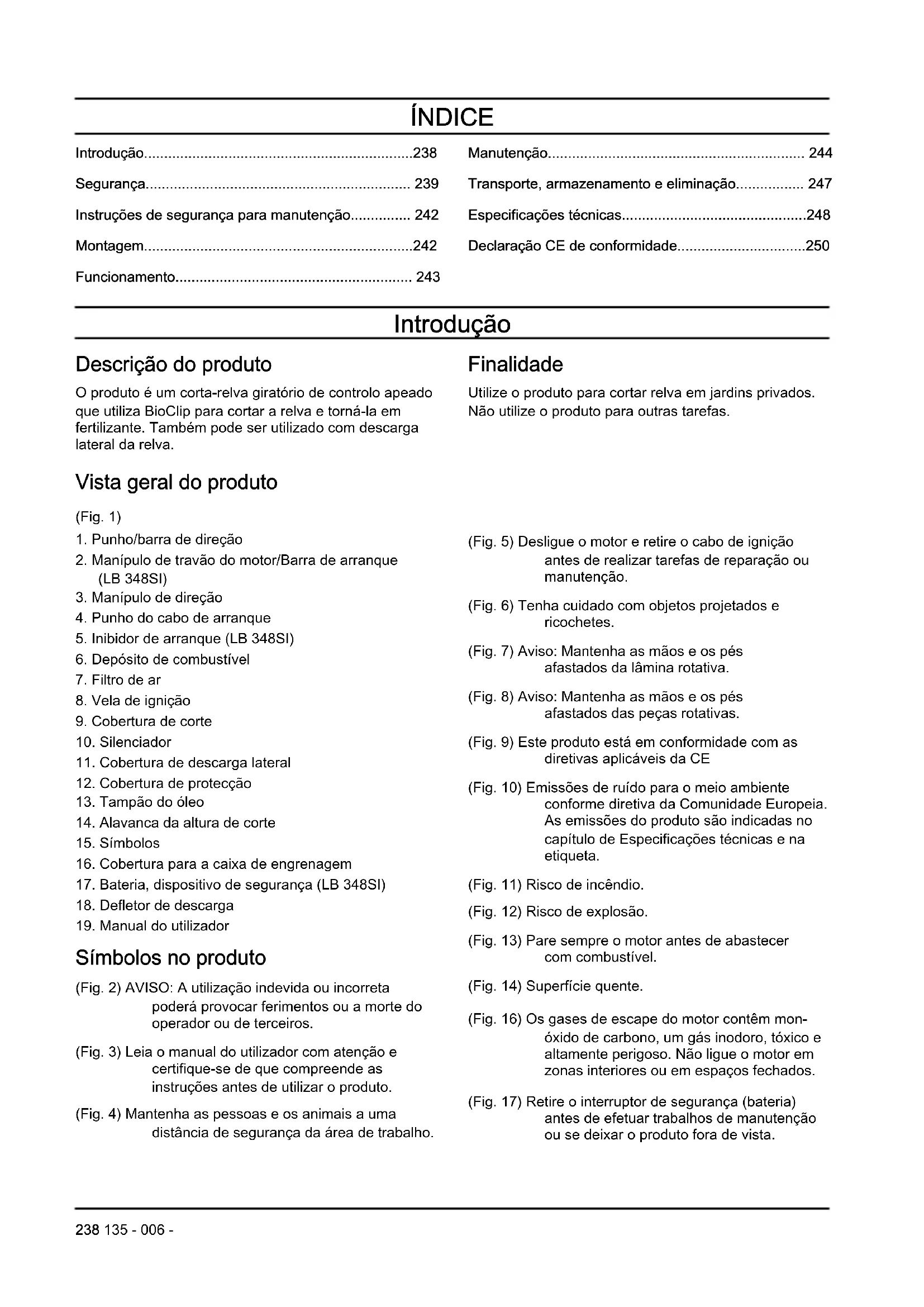

MANUAL DE UTILIZADOR LB 248S HUSQVARNA

Instruções de segurarca para manutenção. 242

Montagem. 242

Funcionamento. 243

Manutenção 244

Transporte, armazenamento e eliminação 247

Especificações tíncicas. 248

Declaracao CE de conformidade 250

Introdução

Descrição do produits

O produit é um corta-relva giratorio de controlo apeado que utilizes BioClip paraURTAR a relva e torná-la em fertilizante. Temem podseresutilizzato comdescarga lateral da relva.

Vista geral do produto

(Fig. 1)

1. Punho/barra de direção
2. Manipulo de travao do motor/Barra de arranque (LB 348SI)
3. Manipulo de direção
4. Punho do cabo de arranque
5. Inibidor de arranque (LB 348SI)
6. Depóstico de combustível
7. Filtro de ar
8. Vela de ignicao
9. Cobertura de corte
10. Silenciador
11. Cobertura de descarga lateral
12. Cobertura de proteção
13. Tampa do oleo
14. Alavanca da altitude de corte
15. Simbolos
16. Cobertura para a caixa de engrenagem
17. Bateria, dispositivo de segurarca (LB 348SI)
18. Defletor de descarga
19. Manual do'utilizar

Simbolos no produto

(Fig. 2) AVISO: A'utilização indevia ou incorreta pode provocar ferimentos ou a morte do operador ou de terreiros.
(Fig. 3) Leia o manual do'utilizar com atenção e certificado-se de que compreende as instruções antes de utilizes o produto.
(Fig. 4) Mantenha as pessoas e os animais a uma distência de segurarça da area de trabalho.

Finalidade

Utilize o produit paraURTARrelva emjardins privados.
Naoutilizoeproduertoayrastarefas.

(Fig. 5) Desligue o motor e retire o cabo de ignicao antes de realizar tarefas de reparacao ou manutencao.
(Fig. 6) Tenha cuidado com objetos projetados e ricochetes.
(Fig. 7) Aviso: Mantenha as mãos e os pés afastados da lámina rotativa.
(Fig. 8) Aviso: Mantenha as mãos e os pés afastados das peças rotativas.
(Fig. 9) Este produit está em conformidade com as diretivas aplicáveis da CE
(Fig. 10) Emissões de ruido para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do produits são indicadas no capítilo de Especificações tínicas e na etiqueta.
(Fig. 11) Risco de incência.
(Fig. 12) Risco de explosão.
(Fig. 13) Pare sempre o motor antes de abastecer com combustivel.
(Fig. 14) Superficie quente.
(Fig. 16) Os gases de escape do motor content monóxido de carbono, um gás inodoro, toxico e altoamente perigo. Não ligue o motor em zones interiores ou em espécos fechados.
(Fig. 17) Retire o interruptor de seguranca (bateria) antes de efetuar lavorhos de manutencao ou seouxar o produits fora de vista.

(Fig. 18) Procedimento de arranque para LB 248S, LB 253S: Empurre o Manipulo de travao do motor para baixo e puxe o punho do cabo de arranque.
(Fig. 19) Procedimento de arranque para LB 348SI: Solte o inibidor de arranque e empurre a barra de arranque para baixo.

(Fig. 15) Cólico para leitura.

Note: Os restantes símbolos/autocolantes existentes no produits dizem respeito a requisitos para homologiação em algumas和地区 commerciais.

Responsibilitadepeloproduo

Como referido nas leis de responsabilité doleo produit, não somos responsaveis por danos causados aochoo麽o produto se:

o produto tiver sido incorretamente reparado.
- o produits tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovasados pelo fabricante.
o produits tiver um accesario que nao seja do fabricante ou que nao sera aprovado pelo fabricante.
- o produit não tiver sido reparado por um centro de assistência autorizada ou por uma autoridade aprovada.

Emissões Euro V

ATENÇA: A adulteração do motor anula a aprovação deste produto pela UE.

Segança

Definições de segurarca

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇA: Utilizando no caso de existir risco de ferimento ou morte para o'utilizar ou transeunte, se não foram respeitadas as instruções do manual.

CUIDADO: Utilizzato se existir risco de danos para o produits, para outros materiais ou para a areaAdjacente, se nao forem respeitadas as instruções do manual.

Nota: Utilido para disponibilizar informacoes adcionais necessarias numa determinada situacao.

Instruções de segurarça gerais

ATENÇA: Leia as instruções de征求意见.
se seguem antes de utilizes o produits.

• Este produit é perigo se for realizado de forma incorrente ou se não o utilizesdor for cuidadoso. Podem ocorro ferimentos graves ou mesmo morte se as instruções de segurar não foram respeitadas.
• Este produit produz um campo eletromagnétique durante o funciona. Em determinadas circunstâncias, este campo pode interferir com o funciona de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de

implantes médicos consultem o seu Médico e o fabricante do implante antes de utilizesse este produits.

• Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utiliser o produits numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar.
• Tenha em atençao que o'utilizaré responsavel pelos acidentes que inclam outras pessoas ou a respetiva propriedade.
• Mantenha o produit limpo. Certifique-se de que pode ler claramente os sinais e os autocolantes.
• O produits são pode ser utilizado por pessoas que lerem e comprehenderam o conteudo do manual do operador.
• Não deixe uma criança'utilizar o produits.
• Mantenha as crianças afastadas da area de trabalho. Tem de estar sempre presente umadulto responsavel.
• Não deixe que o produto está夠o para uma pessoas que não conhece as instruções.
• Monitorize sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente umadulto responsavel.
• Não utilize o produto se estiver cansado, doente ou sob a influência de alcool, drogas ou medicamentos. Estes tem um efeito negativo na sua visão, atençao, capacidade de discernimento ou controle fisico.
• Não utilize o produits se estekekaparar algo defeito.
• Não altere este produit e não o utilize se houver a possibí往来 sido alterado por outros.

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Retire objetivos como ramos, galhos e pedras da area de trabajo antes de utilizes o produits.
• Os objetivos que embarbam no equipamento de corte podem ser projetados ecausear danos a pessoas e objetivos. Mantenha terreiros e animais a uma distancia de segurarca do produits.
• Nunca utilize o produto em mais condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. Autilização do produits em mais condições meteorológicas ou em localizações molhadas ou com humidade é cansativa. As mais condições meteorológicas podem会影响ar condições perigosas, como superficies escorregadias.
• Observe se ha这些人, objetivos e situações que possam impeder o funcionaamento seguro do produits.
• Observe se ha obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos.
• Cortar relva em declives pode ser perigoso. Não utilize o produto em terrenos com um declive superior a 15^ .
• Utilize o produit ao longo da face dos declives. Não se desloque para cima e para boa.
• Tenha cuidado ao aproximar-se de esquinas com pouca visibiliad e de objetos que possam impedir uma boa visibiliad.

Segurarca do trabalho

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Utilize este produit apenas paraURTAR relva. Não é permitidoutilizá-loparaoutras tarefas.
• Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na página 240.
• Certifique-se de que?sabe como desligar o motor rapidamente em caso de emergencia.
• Nunca ligue o motor num espaço fechado ou perto de material inflamável. Os gases de escape do motor são quentes e podem conter faícas causadoras de incêndios.
• Não utilize o produto, a menos que a lamina e todas as coberturas esteyam corretramente montadas. Uma lamina montada incorretamente pode soltar-se e fazer ferimentos pessoasis.

• Certifique-se de que a lamina não atinge objetivos como pedras e raízes. Isto pode fazer danos à lamina e saber o eixo do motor. Um eixo dobrado provoca fortes vibrações e um elevado risco de a lamina se soltar.

• Se a lamina atingir um objeto ou ocorrerem vibrações, pare o produit imeditamente. Desligue o cabo de ignião da vela de ignião. Examine se o produits apareça sinais de danos. Repare os danos ou Solicite a reparação numa oficial autorizada.

• Nunca ligue o Manipulo de travao do motor de modo permanente ao punho durante o arranque do motor.
• Coloque o produit numa superficie estavel e plana e ligue-o. Certifique-se de que a lamina não atinge o solo ou outros objetos.
• Mantenha-se sempre por这只是 do produits quando o operar.
• Mantenha todas as rodas no chao e as两大icosobre o punho quando utilizear o produits. Mantenhaasmos e os pés afastados das láminas rotativas.
• Não incline o produito quando ligar o motor.
• Tenha cuidado quando puxar o produits para às.
• Nunca levante o produit quando ligar o motor. Se tiver de levantar o produits, desliegue primeiro o motor e o cabo de ignicao da vela de ignicao.
• Não caminho para quando operar o produto.
• Desligue o motor quando se deslocar em zonas sem relva, por exemple caminhos de gravilha, pedra e asfalto.
• Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produit.
• Pare o motor antes de Mudar a alta de corte. Nunca efetue ajustes com o motor ligado.
• Nunca deixe o produits fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda.

Instruções de segurarca para funciona

Equipamento de proteção pessoal

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda quanto do seu concessionário para selecionar o equipamentoCERTO.
• Utilize protetores acusticos se o nivel de ruido for superior a 85 dB.
• Use botas ou sapatos antiderrapantes resistentes. Não use calçado aberto nemande com os pes descalços.
• Use calças compridas e resistentes.
• Use luvas de proteção sempre que necessário, por exemplo, ao fixar,examinar ou limpar o equipamento de corte.

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Não utilize o produto com dispositivos de segurar a defeituços.
• Verifique regularamente os dispositivos de segurarça. Se os dispositivos de segurarça estiverem defeituços, fale com a sua oficial Husqvarna autorizada.

Verificar a cobertura de corte

A cobertura de corte reduz as vibrações no produits e o risco de ferimentos causados pela lâmina.
- Examine a cobertura de corte para se certificate de que não existem danos, como fissuras.

Bateria (LB 348SI)

ATENÇA: Uma bateria com defeito diminui a segurança do produits. Utilize sempre uma bateria aprovada pelo fabricante.

A bateria fornece energia para o arranque elétrico e é um dispositivo de segurarça que impede o arranque acidental. Retire a bateria quando não estiver a operar o produits e quando o deixar fora de vista.

Manipulo de travao do motor

O Manipulo de travao do motor para o motor. Quando o Manipulo de travao do motor é libertado, o motor para e a transmissao é desengatada.

Para fazer uma inspeçao do trabalho do motor, ligue o motor e, em seguida, liberte o respetivo Manipulo do trabalho. Se o motor não parar em 3segundos, Solicite o ajuste do trabalho do motor numa oficial Husqvarna autorizada.

(Fig. 20)

Inibidor de arranque

No Modelo LB 348SI, o Manipulo de travão do motor é也是非常utilizando comouma barra de arranque para o motor de arranque. Efetue umaverification do inibidor de arranque para se certificar de que este impede ofunçãoamento do motor de arranque.

1. Puxe a barra de arranque na direção da barra de direção (B). O inibidor de arranque para o movimento.
2. Retire o inibidor de arranque para a direita (A). (Fig. 21)
3. Solte o inibidor de arranque e certifique-se de que este volta à respetiva posicao inicial.

Silenciador

O silenciador mantém o mais baixo;nível de ruido possível e afasta os gases de escape do'utilizador.

Não utilize o produits se o silenciador estiver defeituoso ou estiver em falta. Um silenciador defeituoso aumento o;nível de ruido e o risco de incério.

ATENÇão: O silenciador fica muito quente durante e après a utilização e quando o motor funciona ao ralenti. Tenha cuidado muito de materiais inflamáveis e/ou vapeores para fazer incêndios.

Verificar o silenciador

• Examine o silenciador regularmente para se certificar de que está bem fixo e não está danificado.

Segurarca no manuseamento do combustivel

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Não ligue o produto se houver combustível ou oleo do motor sobre o produto. Remova o combustivel/oleo indesejado e deixe o produto secar.
• Se derramar combustivel na sua roupa, troque de roupa imeditamente.
• Não deixe que o combustível entre em contacto com o seu corpo, quando pode causar ferimentos. Se o combustível entra em contacto com o seu corpo, use fazer aágua para o remover.
• Não ligue o produit se o motor tiver uma fuga.
  Examine regularamente o motor quando a fugas.
• Tenha cuidado com o combustivel. O combustivel é inflamável e os gases são explosivos e podem fazer ferimentos ou morte.
• Não respire os gases do combustível, poder fazer ferimentos. Certifique-se de que existe um fluxo de ar sufiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetivos quentes perto do combustível ou do motor.
• Não acrescente combustível com o motor em等功能amento.
• Certifique-se de que o motor está frio antes de reabastecer.
• Antes de reabastecer, abra lentamente a tampa do deposito de combustivel e liberte a pressao com cuidado.
• Não adicione combustível ao motor numa区管委会 interior. O fluxo de ar insufficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.

• Aperte completeness a tampa de deposito de combustivel. Se a tampa de deposito de combustivel não estiver apertada, existe um risco de incência.

• Desloque o produit a uma distança minima de 3 m (10 pés) da posicao onde abasteceu o deposito antes de什麽ar.

• Não encha totalmente o depessoito de combustível. O calor provocá a expansão do combustível. Mantenha

um espaço na parte superior do deposito de combustivel.

Instruções de segurança para manutenção

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produto.

• Os gases de escape do motor contém monóxido de carbono, um gás inodoro, toxico e altoamente perigoso. Não ligue o motor em zones interiores ou em espécOs fechados.
• Antes de proceder à manutenção do produits, désigne o motor e retire o cabo de igniação da vela de igniação. No LB 348SI, retire également a bateria.
• Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lamina é muito apiada e pode fácilmente provocar cortes.
• A utilização de acessórios e a realização de alterações no produits que não sejam aprovasadas

pelo fabricante poder causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios que sejam aprovados pelo fabricante.

• Se a manutenção não for realizada de forma corrente e regular, o risco de ferimentos e danos no produits aumenta.
• Realize apenas tarefas de manutenção indicadas nesthe manual do proprietário. Todas as outras operações de manutenção devem ser realizadas por umaOficinaHusqvarna autorizada.
• Leve o produits regularamente a uma oficina Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastas ou partidas.

Montagem

Introdução

1. Desaperte os Manipulos inferiores.
2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produits. (Fig. 22)
3. Defina a alta do punho para uma das 2 posições disponíveis.
4. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique. (Fig. 23)
5. Aperte os botões totalmente.

Para colocar o produit na posicao de transporte

1. Retire a bateria (LB 348SI).

2. Desaperte os Manipulos inferiores.

3. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto. (Fig. 22)

4. Dobre a barra do guiador para a frente. (Fig. 24)

Para colocar o produit na posicao de funcimento

1. Dobre o punho para a posicao vertical. (Fig. 25)
2. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique. (Fig. 23)
3. Aperte os botões totalmente.
4. Fix a bateria ao motor (LB 348SI).

Montar o defletor de descarga

Monte o defletor de descarga para a descarga lateral da relva. O produits e fornecido com a cobertura de descarga lateral para triturar a relva.

1. Desaperte os 2 parafudos e retire a cobertura de descarga lateral. (Fig. 26)
2. Monte o defletor de descarga por cima do canal de descarga.

Funcionamento

Introdução

ATENÇA: Antes de'utilizar o produto, tem ler e comprehender o capítulo sobre segança.

Husqvarna Connect

A Husqvarna Connect é uma aplicação gratuite para o seu disposítivo molev. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produits Husqvarna:

• Informações alargadas sobre o produits.
• Informações sobre, e ajuda relacionada com peças e manutençao do produits.

Comear a utiliser Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu disposítivo móvil.
2. Registe-se na aplicação Husqvarna Connect.
3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registrar o produto.

1. Leia o manual do'utilizar com atenção e certificado de que compreende as instruções.
2. Examine o equipamento de corte para se certificate de que está corretemente montado e ajustado. Consulte o capitulo Para examinar o equipamento de corte na pagsina 245.
3. Encha o deposito de combustivel. Consulte o capitulo Encher o deposito de combustivel na网页 243.
4. Encha o deposito de combustivel e verifique o;nivel do oleo.Consulte o capitulo Para verificar o;nivel do oleo na pagina 246.

Encher o deposito de combustivel

Se disponible, utilize gasolina com base em alquilatos/ ecologica. Se não estiver disponible gasolina com base em alquilatos/ecologica, utilize gasolina sem chumbo de boa qualidade ou gasolina com chumbo com um indice de octanas de peso menos 90.

CUIDADO: Não utilize gasolina com um indice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produits.

1. Abra a tampa do deposito de combustivel devagar para libertar a pressão.

2. Encha lentamente com um recipiente de combustivel. Se derramar combustivel, retire-o com um pano e deixe o combustivel restante secular.

3. Limpe bem à volta da tampa do deposito de combustivel.

4. Aperte Completely a tampa de deposito de combustivel. Se a tampa de deposito de combustivel não estiver apertada, existe um risco de incência.
5. Desloque o produit a uma distança minima de 3 m (10 pés) da posicao onde abasteceu o deposito antes de什麽ar.

Para definir a alta de corte

A alteura de corte pode ser ajustada em cinco niveis.

CUIDADO: Não regule aaltitude de corte demasiado baixa. As láminas podementrarmetcontacto com o solo se a superficie do relvado não estiver nivelada.

Para ligar o produto

• Certifique-se de que o cabo de ignicao está ligado a vela de ignicao.

Arranque manual (LB 248S, LB 253S)

1. Mantenha-se antes do produits.
2. Segure o Manipulo de travao do motor contra a barra de direcao. (Fig. 27)
3. Secure o punho do cabo de arranque com a maior direita.
4. Puxe lentamente o cabo de arranque até sentido algouma resistência.
5. Puxe com forca para fazer arrancar o motor.

ATENÇA: Não enrole a corda de arranque na boa.

Arranque elétrico (LB 348SI)

1. Certifique-se de que a bateria se encontrar ativada e carregada. Consulte o capitulo Para ligar a bateria na página 246.
2. Fixe a bateria ao motor. (Fig. 28)
3. Retire o inibidor de arranque para a direita (A).
4. Puxe a barra de arranque (B) em direção à barra de direção para ligar o motor de arranque. O motor de arranque para quando o motor arranca. (Fig. 21)

Para utiliser atração das rodas

• Puxe o Manipulo de direção no sentido da barra de direção. (Fig. 29)
• Antes de puxar o produits paraTRS, desengate a transmissao e empurre o produits para arente aproximamente 10~cm
• Solte o Manipulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo.

Para desligar o produto

• Para parar apenas a transmissão, solte o Manipulo de direção.
• Para parar o motor solte o Manipulo de travao do motor.

Para retirar a bateria

Para fazer o arranque accidental do motor, retire a bateria do Modelo LB 348SI quando o produto não está em funciona.

1. Prima os botões debloqueio (A) e retire a bateria. (Fig. 30)

Para obter bons resultados

• Utilize sempre una lamina bem afiada. Uma lamina romba produz um resulto irregular e a superficie de corte da relvatica amarela. Uma lamina afiada también gasta menos energia que uma lamina romba.
• Não corte mais do que 13 do comprimento da relva. Corte primeiro com a alta de corte alta. Examine o resulto e reduza a alta de corte para um[nível aplicável. Caso a relva esteja muito comprida, avance lentamente e corte两大as vezes, se necessário.
• Corte em不同类型 direções de cada vez, para fazer a formação de linhas no relvado.

Manutenção

Introdução

ATENÇA: Antes de efetuar a manutençao, tem de ler e(Me preemender o capitulo sobre seguranca.

É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibiliadede reparacoes e manutenacao professionais. Se o seu revendedor não foruma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais proxima.

Esquema de manutenção

ATENÇA: Para o Modelo LB 348SI, retire sempre a bateria antes de efetuar uma operação de manutençao, reparacao ou limpeza do produits.

Os intervalos de manutenção são calculados a partir dautilização diária do produits. Os intervalos são alterados se o produit não for realizado diariamente.

Para manutenção assinalada com * consulta as instruções em Dispositivos de segurança no produits na págnia 241.

Manutenção Diaria-	mente	Semanal- mente	Mensal- mente
Efetuar uma inspeçao geral X
Examinar o;nível do oleo X
Limpar o produto X
Examinar o equipamento de corte X
Examinar a cobertura de corte e a cobertura de proteção* X
Examinar o Manipulo de trabalho do motor* X
Examinar a bateria* X
Manutenção Diaria-	mente	Semanal-unte	Mensal-mente
Examinar o silenciador* X
Examinar a vela de igniçoamento X
Mudar o oleo (pela primarya vez antes 5 horas de utilizesçao e posteriormente antes cada 50 horas de utilizeszão)			X
Mudar o FILTER de ar (após 50 h de utilizeszão) X
Examinar o Sistema de combustível X

Para efetuar uma inspecao geral

• Certifique-se de que todas as porcas e os parafudos do produits estao apertados corretamente.

• Utilize uma escova para remover folhas, relva e sujidade.
• Certifique-se de que a entrada de ar na parte superior do motor não está bloqueada.
• Não utilize uma boa de lavar à pressão para limpar o produits.
• Se utilizes agua para limpar o produit, não vahta agua diretamente sobre o motor.

Para limpar a superficie interior da cobertura de corte

1. Esvazie o deposito de combustivel.
2. Coloque o produit de lado com o silenciador virado para baixo.

CUIDADO: Se o produito for colocado com o bajo de ar para baixo, o motor pode sofrer danos.

Para limpar a caixa de engrenagem

1. Retire a cobertura.
2. Utilize una escova para remover folhas, relva e sujidade da caixa de engrenagem. (Fig. 31)
3. Limpe com água se não consuerir remover toda a sujidade com a escova.

Para examinar o equipments de corte

ATENÇA: Para fazer o arranque acidental retire o cabo de igniçao da vela de igniçao.

ATENÇA: Use luvas de proteça quando realization a manutençao do equipamento de

corte. A lamina é muito afiada e pode fácilmente provocar cortes.

1. Examine se o equipamento de corte está danificado ou selena fissuras. Substitua sempre um equipamento de corte danificado.
2. Olhe para a lamina para vericar se está danificada ou romba.

Note: É necessário estabilizar a lámina(before de ser afiada. Afie, substitua e estabilize a lámina numa oficial especializada. Se atingir um obstáculo que faça o produits parar, substitua a lámina danificada. Um centro de assistência deve avaliar se a lámina pode ser afiada ou se tem de ser substituística.

Para substituir a lâmina

1. Bloqueie a lâmina com um bloco demadeira. (Fig. 32)
2. Retire o parafuso da lamina (A). (Fig. 33)
3. Retire a lamina (B).
4. Examine o suporte (C) e o parafuso da lamina para verificar se existem danos.
5. Examine o eixo do motor para se certificatec de que não se encontrar dobrado.
6. Quando colocar a lamina nova, certifique-se de que as extremidades inclinadas da lamina apontam na direção da cobertura de corte. (Fig. 34)
7. Coloque a arruela de friccao (D) e a lamina contra o suporte da lamina (C).
8. Para colocar a lámina no centro do eixo do motor, certifique-se de que consuegue ver as marcas do suporte da lámina em cada um dos lados da lámina.
9. Bloqueie a lâmina com um bloco demadeira.
   Prenda a arruela de pressão (E) e aperte o parafuso e a arruela com um binário de 80 Nm. (Fig. 35)
10. Faça rodar a lamina com a mão de modo a assegurar-se de que roda livrente.

ATENÇA: Utilize luvas de proteçao. A lamina é muito afiada e pode fácilmente provocar cortes.

1. Ligue o produit para testar a lamina. Se a lamina não estiver corretramente ligada, o produits vibra ou o resultado de corte não é satisfatório.

Para verificar o;nível do oleo

1. Coloque o produit num piso nivelado.
2. Remova a tampa do deposito de oleo juntamente com a vareta de nível.
3. Limpe o oleo da vareta de nivel.
4. Coloque a vareta de nível completeness do deposito de oleo para obter uma imagem correta do nível do oleo.
5. Remova a vareta de nivel.
6. Examine o nivel do oleo na vareta de nivel.
7. Se o;nivel do oleo estiver baixo, encha com oleo de motor e verifique novamente o;nivel do oleo.

Substituir o oleo de motor

ATENÇA: O oleo de motor está muito quente imeditamente antes deslagar o motor. Deixe o motor arrefecer antes de drenar o oleo de motor. Se derramar oleo de motor na pele, limpe com agua e sabão.

1. Utilize o produit até esvaziar o deposito de combustivel.
2. Remova o cabo de ignicao da vela de ignicao.
3. Retire a tampa do deposito de oleo.
4. Coloque um recipiente por boa do produits para recolher o oleo de motor.
5. Incline o produit para drenar o oleo de motor do deposito de oleo.
6. Encha com oleo de motor novo do tipo recomendado em Especificações tíncicas na págnia 248.
7. Verifique o nivel do oleo. Consulte Para verificar o nivel do oleo na pagina 246.

Bateria (LB 348SI)

ATENÇA: Uma bateria com defeito diminui a segurará do produits. Utilize sempre uma bateria aprovada pelo fabricante.

A bateria fornece energia para o arranque elétrico e é um dispositivo de segurar que impede o arranque acidental. Retire a bateria quando não estiver a operar o produits e quando o deixar fora de vista.

Para ligar a bateria

Tem de ligar a bateria antes de utilizes-la的那一 parte.

1. Coloque a bateria no carregaror, consulte Carregar a bateria na pagina 246
2. Aguarde até que, nominimum, 1 luz verde se acenda, aproximamente 10segundos.
3. Fixe a bateria ao motor, consulte Arranque elétrico (LB 348SI) na páginá 243.

Carregarabateria

Se apenas 1 ou 0 indicadores luminosos na bateria estiverem ligados, é necessario carregá-la. Uma bateria descarregada fica completeness carregada em 1 hora. Carregar durante periodos de tempo mais curtos não Cause danos na bateria.

1. Coloque a bateria no carregador da bateria. (Fig. 36)
2. Ligue o carregador da bateria a uma tomada eletrica, 220 V, 50 Hz.

Indicator luminoso no corregrador da bateria	Estado
Luz vermelha constante A	bateria está a corregrar
Luz vermelha intermitente	A bateria está demasiado quando eouveçá a corregrar quando a tempera-tura estiver correta
Luz verde constante A bateria está totalmente corregada
Luzes verde e vermelha intermitentes	A bateria está danificada e tem de ser substituía

Para limpar o filtro de ar

1. Retire a cobertura do filtró de ar e o filtró.
2. Bata com o filtro sobre uma superficie plana para garantir que as particulas caem.

CUIDADO: Não utilize solventa nem ar comprimido para limpar oAGO de ar.

1. Volte a colocar o filtro de ar. Certifique-se de que o filtró de ar está Completely encostado ao suporte do filtró de ar.
2. Volte a colocar a cobertura do filtro de ar.

nota: Um FILTER de ar que é utilizesdo durante muito tempo não pode ficar completeness limpo. Substitua o FILTER de ar em intervalos regulares. Substitua sempre um FILTER de ar danificado.

Examinar a vela de ignicao

CUIDADO: utilize sempre o tipo de vela de ignicao recomendado. Um tipo de vela de ignicao incorreto pode provocar danos no produits.

• Examine a vela de ignicao para vericar se o motor aparece uma potencia reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.
• Para diminuiro risco de materiais indesejados nos métrodos da vela de ignião, sina estas instruções:

a) Assegure-se de que a rotação em vazio está corretemente regulada.
b) Certifique-se de que a mistura de combustivel está correta.
c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignicao estiver suja, limpe-a e certifique-se de que a distancia entre os elétrodos está correta; consulte Especificações tíncicas na págnia 248. (Fig. 37)
• Se for necessário, substitua a vela de ignicao.

Para examinar o sistemas de combustivel

• Examine a tampa do deposito de combustivel e o vedante da tampa do deposito de combustivel para se certificate de que não existem danos.
• Examine a mangueira de combustível para se certificado de que não existem fugas. Se a mangueira de combustível estiver danificada,deer sa substituicao por una oficina autorizada.

Para ajustar o cabo de embraiagem

Se o veiculo começar a ficar lento, é necessário ajustar o cabo de embariagem.

1. Paraacular de传导, rode o parafuso de ajuste para a esquerda.
   Note: Se a transmissão estiver engatada quando não puxo o Manipulo de direção, é necessário alongar o cabo.
2. Para alongar o cabo e diminuiar a velocidade de conducao, rode o parafuso de ajuste para a direita. (Fig. 38)

Se o vecido来形容 a ficar lento antes do ajuste, a correia de transmissão deve ser substituía por uma oficial autorizada.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• Para o transporte e armazenamento do produits e do combustivel, certifique-se de que não existem fugas ou fimos. Faiscas ou chamas abertas, por exemplo de dispositivos eletricos ou mesmo caldeiras, podem causar um incério.
• Utilize recipientes aprovados para o transporte e armazenamento de combustivel.
• Esvazie o deposto de combustivel antes de armazenar o produits durante um longo periodo de tempo. Elimine o combustivel numa localização de eliminação aplicavel
  Fixe o produits de forma segura durante o transporte para evacitar danos e accidentes.
• Mantenha o produit numa area trancada para impedir o accesso a crianças ou pessoas que não disponham de aprovasao.
• Mantenha o produit num local seco e sem gelo.

Eliminação

• Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis.

• Elimine todos os produits químicos, como oleo de motor ou anticongelante, num centro de assistência ouuma localização de eliminação aplicavel.

• quando o produit deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem.
• Elimine a bateria num centro de assistência ou num local de eliminação de baterias usadas.

Especificações tíncicas

Especificações tíncicas

	LB 248S LB 253S LB 348SI
Motor
Marca Briggs & Stratton Briggs & Stratton Briggs & Stratton
Deslocamento, cm3	163 163 163
Velocidade, rpm 2900 2900 2900
Potência nominal do motor, kW73	2,4 2,6 2,6
Sistema de ignião
Vela de igniãoção BS OHV 992304 BS OHV 992	304 BS OHV 992304
Distência entre os elétrados, mm 0,75 0,75 0,75	75
Sistema de lubrificação e combustível
Combustivel, sem chumbo, númerominimumde octanas	90 90 90
Capacidade do depósito de combustível, li-tros	1,0 1,0 1,0
Volume do depósito de oleo, litros 0,5 0,5 0,5
Óleo do motor SAE 30 SAE 30 SAE 30
Peso
Com depósitos vexios, kg 34 35 35
Emissões de ruído74
Nível de potência sonora, dB(A) medidos	94 94 92
Nível de potência sonora, garantido LWA dB(A)	95 96 93
Níveis acústicos75
Nível de pressão sonora ao;nível do ouvido do operador, dB (A)	82 82 79
Níveis de vibração76
Punho, m/s2	4,6 4,8 4,6
	LB 248S LB 253S LB	348SI
Equipamento de corte
Altura de corte, mm 25-70 25-70 25-70
Largura de corte, mm 480 530 480
Sistema de corte 2 em 1 2 em 1 2 em 1
Lâmina BioClip BioClip BioClip
Número do artigo 5028813-10 5028814-10 50	28813-10
Conduzir
Velocidade, km/h 4,5 4,5 4,5
Inicio
Motor de arranque电解ico Não Não Sim
Bateria - -	Iôes de lítio, 12V/		15,7 Wh

Declaração CE de conformidade

Declaração CE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: [phone], declar que os corta-relvas Husqvarna LB 248S, LB 253S e LB 348SI com os他们在 2017xxxxxx e posteriores cumprem as dispositions constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE
• de 26 de fevereiro de 2014 "referente à compatibilitadé eletromagnétique" 2014/30/UE
• de 8 de maio de 2000 "referente a emissões de ruido para o ambiente" 2000/14/CE

Para mais informações relativas a emissões de ruido, consulte as Especificações tínicas.

Forum respeitadas as seguintes normas:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Salvo indentação em contrário, as normas aparecidas acima são as versões publicadas mais recentes.

Entidade competente: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala
emitiu relatorios relativos a avaliacao de conformidade
de acordo com o anexo VI da DIRETIVA DO
CONSELHO de 8 de maio de 2000 "referente a
emissoes de ruido para o ambiente" 2000/14/CE.

Os certificados tem osnyderos:01/901/294, 01/901/295,01/901/300

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizzato da Husqvarna AB e responsavel pela documentacao和技术)

CUPRINS

Introducere. 251

Siguranţă 252

Motor yacinin degistirilmesi
