CTB6250B - Hladilnik-zamrzovalnik BEKO - Brezplačna navodila za uporabo

Tip izdelka	Napa (odsesovalna/recirkulacijska)
Znamka	BEKO
Model	CTB6250B
Širina	598 mm
Globina	175 mm
Višina	280 mm
Neto teža	7,6 kg
Bruto teža	8,5 kg
Barva	Črna
Električno napajanje	220-240 V, 50-60 Hz
Moč odsesavanja	420 m³/h
Moč motorja	140 W
Osvetlitev	2 žarnici po 28 W
Število hitrosti	3 (najmanjša, srednja, največja)
Vrsta upravljanja	Mehanski potisniki (L, M, V)
Premer izhodne cevi	120-150 mm
Protimaščobni filtri	Kovinski, pralni (priporočljivo pomivalni stroj)
Filter proti vonjavam (izbirno)	Aktivno oglje, ni pralen, zamenjajte vsake 3-4 mesece
Namestitev	Pod stensko omarico, odsesovalna ali recirkulacijska različica
Najmanjša razdalja do kuhalne plošče	650 mm (razen če ni drugače navedeno)
Funkcije	Osvetlitev, odsesavanje, 3 hitrosti
Vzdrževanje in čiščenje	Čistite protimaščobne filtre vsaka 2 meseca; zamenjajte ogljeni filter vsake 3-4 mesece; zunanjo površino z vlažno krpo in nevtralnim detergentom
Varnost	Ne cvrite pod napo, ne puščajte odprtega ognja, pred vzdrževanjem izključite iz električnega omrežja

Pogosto zastavljena vprašanja - CTB6250B BEKO

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša varnostna razdalja je 650 mm za kuhalne plošče, razen če je v navodilih proizvajalca plošče navedeno drugače.

Kako namestiti napo v odsesovalni različici?

Priključite napo na odvod zraka s pomočjo trde ali gibke cevi premera 120 ali 150 mm. Po potrebi uporabite redukcijski prirobnik. Prepričajte se, da je pot kanala čim krajša in ne presega podtlaka 0,04 mbar.

Kako namestiti napo v filtrirni (recirkulacijski) različici?

Izvrtajte luknjo premera 125 mm v omarici nad napo. Vstavite redukcijski prirobnik na izhod nape, povežite s cevjo 120 mm do luknje in pritrdite priloženo usmerjeno rešetko na izhod recirkuliranega zraka. Prepričajte se, da so filtri z aktivnim ogljem nameščeni.

Kako očistiti kovinske protimaščobne filtre?

Protimaščobne filtre lahko operete v pomivalnem stroju ali ročno. Priporočljivo jih je očistiti vsaka 2 meseca ali pogosteje ob intenzivni uporabi. Pred ponovno namestitvijo jih popolnoma posušite.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem ni pralen in ga je treba zamenjati vsake 3 do 4 mesece ali pogosteje, če napo močno uporabljate. Na voljo je kot možnost.

Kako zamenjati žarnico v napi?

Ugasnite osvetlitev in počakajte, da se žarnice ohladijo. Odstranite kovinske protimaščobne filtre, odvijte stare žarnice in jih zamenjajte z novimi enakih lastnosti (2 x 28 W). Znova namestite filtre.

Kaj storiti, če napa ne deluje?

Najprej preverite električno napajanje (varovalka, odklopnik). Prepričajte se, da je vtič pravilno priključen. Če težave ne odpravite, se obrnite na servisno službo.

Ali lahko napo uporabljam brez filtra z aktivnim ogljem?

Da, če je napa nameščena v odsesovalni različici (odvod zraka na prosto), filtri z aktivnim ogljem niso potrebni. V filtrirni različici so nujni.

Ali je napa primerna za uporabo nad plinsko kuhalno ploščo?

Da, vendar upoštevajte najmanjšo razdaljo 650 mm in zagotovite zadostno prezračevanje prostora (največji podtlak 0,04 mbar). Nastavite plamen, da ne presega dna posod.

Kako vzdrževati zunanjo površino nape?

Uporabite vlažno krpo in nevtralni tekoči detergent. Ne uporabljajte abrazivnih ali jedkih sredstev. Posušite z mehko krpo.

NAVODILA ZA UPORABO CTB6250B BEKO

Zahvaljujemo se vam za izbiro izdelka Beko. Upamo, da boste z izdelkom dobivali najboljše rezultate. Izdelan je bil z najkakovostnejšo in najsodobnejšo tehnologijo. Zato si pred uporabo preberite navodila in vso priloženo dokumentacijo in vse shranite, če jih boste kdaj v prihodnosti še potrebovali. Če izdelek komu oddate, mu priložite tudi navodila za uporabo. Upoštevajte vsa opozorila in informacije v tem priročniku.

Ne pozabite, da se ta navodila nanašajo tudi za več drugih modelov. Razlike med modeli so v priročniku označene.

Pomen simbolov

V priročniku se na različnih mestih pojavljajo naslednji simboli:

Pomembne informacije in uporabni namigi glede uporabe.

OPOZORILO: Opozorila v zvezi z varnostjo vašega življenja in lastnine.

Opozorilo o nevarnosti električnega udara.

Embalaža je izdelana iz recikliranih materialov v skladu z okoljevarstvenimi predpisi.

Izdelek je izdelan z uporabo najnovejših tehnologij in v okolju prijaznih pogojih.

1

Pomembna navodila za varnost in okolje

Navodila za uporabo se nanašajo na več različic te naprave, zato utegnete najti opise posameznih funkcij, ki se ne nanašajo prav na vašo napravo.

1.1 Namestitev

• Proizvajalec ne sprejema odgovornosti za kakršne koli okvare, ki so posledica neustrezne ali nepravilne namestitve. - Minimalna varna razdalja med površino kuhalne plošče in napo je 650 mm (nekatere modele lahko namestite nižje, kar si lahko ogledate v poglavju o merah in namestitvi). - Prepričajte se, da omrežna napetost ustreza napetosti, ki je navedena na ploščici s podatki. Le-ta se nahaja na notranji strani nape. - Pri napravah razreda 1 (Class 1) se prepričajte, da vaš domač vir električne energije zagotavlja ustrezno ozemljitev. - Povežite napo z odvodom z uporabo cevi, katere premer je najmanj 120 mm. Pot odvoda mora biti čim krajša.

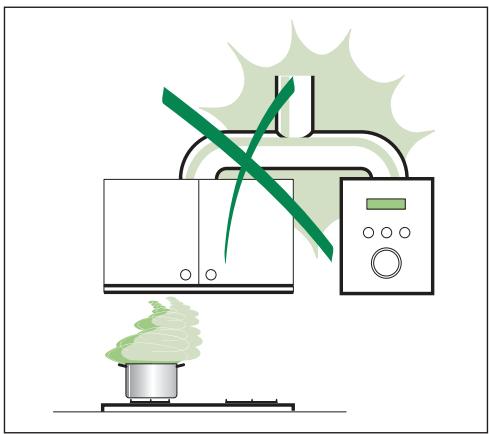

• Ne priključujte nape na odvodne cevi, po katerih potujejo izpušni plini (bojlerji, kamini, itd.).
• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi), morate zagotoviti ustrezno zračenje v sobi, da se zrak ne bi vračal nazaj v prostor. Kuhinja mora imeti odprtino, ki je povezana z zunanjim zrakom, da zagotovite vstopanje svežega zraka.

1.2 Uporaba

Napa je izdelana posebej za domačo uporabo za odpravljanje vonjav med kuhanjem.

• Nikoli ne uporabljajte nape za druge namene.

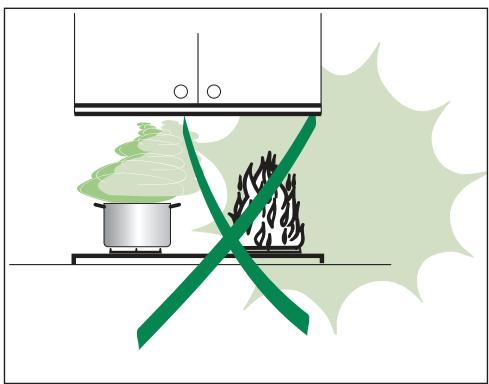

• Nikoli ne dovolite, da bi se pod napo, med njenim delovanjem, dvigali plameni.
• Nastavite višino plamena tako, da je usmerjen samo v spodnji del posode in pazite, da se ne dviga ob straneh posode.
• Ponve za cvrtje je med uporabo potrebno stalno opazovati: pregreto olje utegne zagoreti.
• Otroci in osebe, ki niso poučene o njeni pravilni uporabi, naj nape ne uporabljajo.

1

Pomembna navodila za varnost in okolje

• Pred vzdrževalnimi deli izklopite napravo ali izvlecite kabel iz omrežne vtičnice.
• Po določenem času očistite in/ali zamenjajte filtre (nevarnost požara).
• Očistite napo z vlažno krpo in nevtralnim tekočim detergentom.

1.4 Skladnost z direktivo OEEO in odstranjevanjem odpadnih izdelkov:

Izdelek je v skladu z direktivo EU OEEO (2012/19/EU). Izdelek vsebuje simbol za razvrstitev odpadne električne in elektronske opreme (OEEO).

Izdelek je bil izdelan z visokokakovostnimi sestavnimi deli in materiali, ki jih je mogoče ponovno uporabiti in so primerni za recikliranje. Odsluženega odpadnega izdelka ne odlagajte z običajnimi gospodinjskimi in drugimi odpadki. Odnesite ga na center za zbiranje in recikliranje električne in elektronske opreme. Za informacije o teh centrih za zbiranje se obrnite na lokalne oblasti.

Skladnost z direktivo RoHS:

Izdelek, ki ste ga kupili, je v skladu z direktivo EU RoHS (2011/65/EU). Ne vsebuje škodljivih in prepovedanih materialov, ki so navedeni v direktivi.

1.5 Podatki o embalaži

Embalaža izdelka je izdelana iz materiala, ki ga je mogoče reciklirati, v skladu z našimi nacionalnimi okoljskimi predpisi. Embalažnega materiala ne odlagajte skupaj z gospodinjskimi ali drugimi odpadki. Odnesite ga na zbirna mesta za embalažni material, ki so jih določile lokalne oblasti.

2 Deli nape

2.1 Deli nape

Ref.	Količina	Deli za namestitev
12a	4	Vijaki: 4,2 x 44,4
12e	2	Vijaka: 2,9 x 9,5

Količina	Dokumentacija
1	Navodila za uporabo

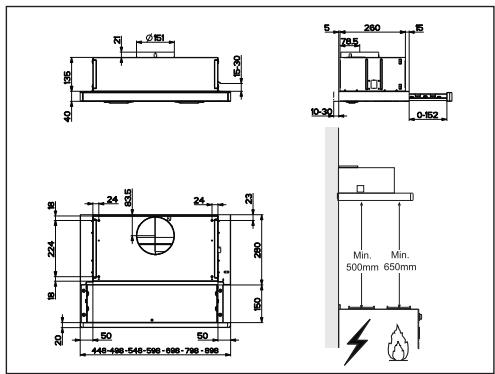

2.2 Mere

2 Deli nape

2.3 Tehnični podatki

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Širina	598 mm			898 mm
Globina	175 mm.
Višina	280 mm.
Napetost	220-240 V, 50-60 Hz
Upravljanje	3 položaji
Moč sesanja	420 m3/h
Moč motorja	140 W
Moč luči	2X28 W
Premer cevi za odvajanje zraka	120-150 mm
Neto masa	7,6 kg			9,3 kg
				10,5 kg
Barva	Bela	Črna	Inox.	Inox

Oznake na izdelku in vrednosti, navedene v drugih dokumentih, priloženih izdelku, so vrednosti, pridobljene v laboratorijskih pogojih v skladu z ustreznimi standardi. Te vrednosti se lahko razlikujejo glede na uporabo izdelka in pogoje v okolju.

3 Namestitev

3.1 Vrtanje podpornega nosilca in namestitev nape

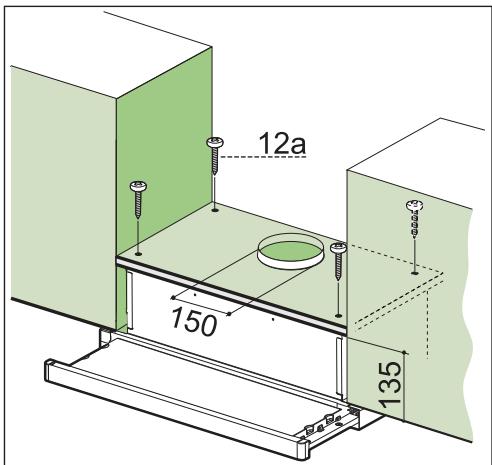

Namestitev z vijaki

• Podporni nosilec nape mora biti 135 mm nad spodnjo površino stenskih enot.
• Zvrtajte luknje premera 4,5 mm za podporni nosilec in uporabite priloženo vrtalno šablono.
• Z uporabo priložene šablone izrežite luknjo premera 120 do 150 mm na podporni nosilec.
• Za pritrditev uporabite priložene 4 vijake 12a (4,2 x 44,4).

Namestitev, kjer napa zaskoči na mesto

• Napo lahko namestite neposredno na spodnjo površino stenskih enot z uporabo stranskih nosilcev, na katere zaskoči.
• Izrežite ustrezno odprtino na spodnji površini stenskih enot, kot kaže slika.
• Vstavite napo tako, da stranski nosilci zaskočijo na mesto.

Prostor med robom nape in zadnjo steno lahko zapremo s priloženim elementom 20 in uporabo vijakov, priloženih za ta namen.

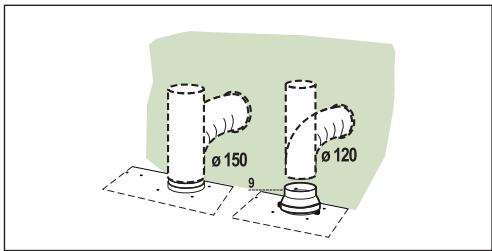

• Če nameščate napo z odvodom zraka, jo priključite v dimnik z uporabo gibljivih ali trdnih cevi premera 150 ali 120 mm. Izbira je odvisna od monterja.
• Za montažo odvajanja zraka s premerom 120 mm vstavite plastični vmesnik 9 na izhod na ohišju nape.
• Pritrdite cev v pravi položaj z uporabo ustreznih ščipalk (niso priložene).
• Odstranite morebitne oglene filtre.

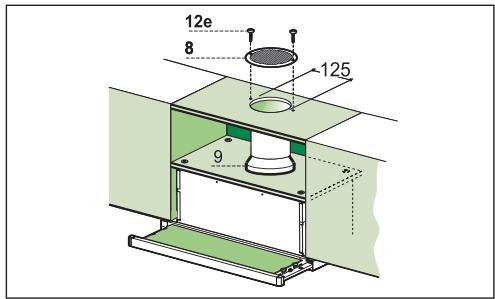

3.2.2 Napa s kroženjem zraka

• Izrežite luknjo premera 125 mm v polico, ki se nahaja nad napo.
• Vstavite plastični vmesnik 9 v izhod na ohišju nape.
• Vstavite plastični vmesnik v izhod na polici nad napo, z uporabo gibljive ali trdne cevi, premera 120 mm.
• Pritrdite cev v pravi položaj z uporabo ustreznih ščipalk (niso priložene).
• Pritrdite mrežico za izhod zraka 8 na odvodu s kroženjem zraka. Uporabite priložena 2 vijaka 12e (2,9 x 9,5).
• Prepričajte se, da so ogleni filtri vstavljeni.

3.2.3 Električna povezava

• Priključite napo v omrežno vtičnico prek dvopolnega stikala, ki ima najmanj 3 mm presledek med kontakti.
• Ko prvič po namestitvi nape odprete drsno polico, jo na hitro izvlecite, dokler ne zaskoči.

4 Uporaba

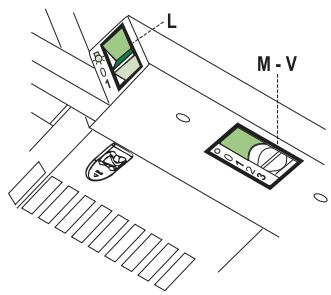

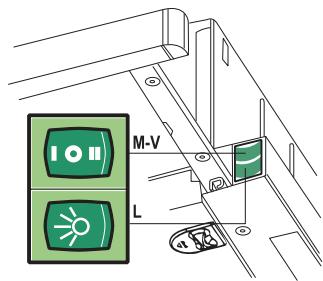

4.1 Upravljalna plošča

L	Luč	Vklop in izklop luči.
M	Motor	Vklop in izklop motorja.
V	Hitrost	Nastavitev hitrosti delovanja nape:1. Nizka hitrost. Uporablja se za neprekinjeno in tiho izmenjavo zraka, če je prisotna rahla para.2. Srednja hitrost. Uporablja se v večini primerov za optimalno razmerje pretoka zraka/stopnje glasnosti.3. Maksimalna hitrost. Uporablja se za odpravljanje največje količine pare med kuhanjem, tudi dlije časa.

L	Luč	Vklop in izklop luči.
M	Motor	Vklop in izklop motorja.
V	Hitrost	Nastavitev hitrosti delovanja nape:1. Nizka hitrost.Uporablja se za neprekinjeno in tiho izmenjavo zraka,če je prisotna rahla para.2. Srednja hitrost.Uporablja se v večini primerov za optimalno razmerje pretoka zraka/stopnje glasnosti.

5 Vzdrževanje

5.1 Maščobni filtri

5.1.1 Čiščenje kovinskih maščobnih filtrov

• Filtre je potrebno čistiti vsaka 2 meseca ali še večkrat pri pogostejši uporabi. Filtre lahko umijete tudi v pralnem stroju.

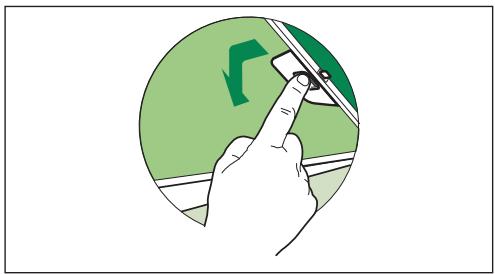

• Izvlecite drsečo sesalno ploščo.
• Ko ste sprostili elemente za pritrditev, odstranite filtre enega za drugim.
• Umijte filtre in pri tem pazite, da jih ne upognete. Preden jih ponovno namestite na napo, pustite, da se posušijo. (Barva površine filtra se utegne s časom spremeniti, vendar to ne vpliva na učinkovitost filtra).
• Ko filtre ponovno namestite na napo, pazite, da bo ročica na zunanji strani.
• Zaprite drsno sesalno ploščo.

Opozorilo: Pred menjavo filtrov izklopite luči in počakajte, da se žarnice ohladijo.

• Ti filtri niso pralni in jih ni mogoče ponovno uporabiti. Zamenjati jih je potrebno približno na štiri mesece, pri pogosti uporabi pa še pogosteje.
• Izvlecite drsečo sesalno ploščo.

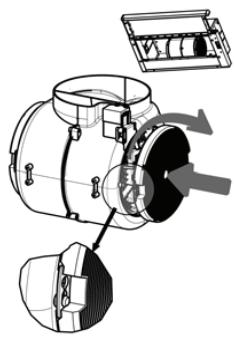

• Odstranite nasičen karbonski filter, tako da sprostite pritrdilne držaje.
• Pritrdite nov filter v pravi položaj.
• Zamenjajte maščobne filtre.
• Zaprite drsečo sesalno ploščo.

• Odstranite kovinske maščobne filtre.

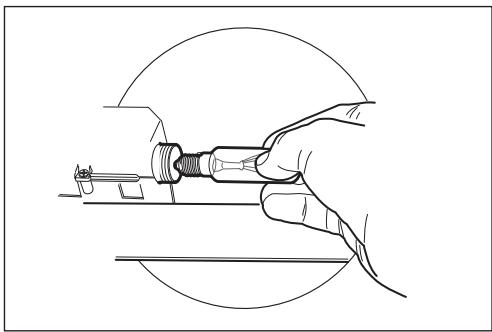

• Odvijte žarnice in jih zamenjajte z novimi, z enakimi lastnostmi.
• Ponovno namestite kovinske maščobne filtre.
