Тип продукт	Абсорбатор (изсмукващ/филтриращ)
Марка	BEKO
Модел	CTB6250B
Ширина	598 мм
Дълбочина	175 мм
Височина	280 мм
Нетно тегло	7,6 кг
Бруто тегло	8,5 кг
Цвят	Черен
Електрическо захранване	220-240 V, 50-60 Hz
Мощност на изсмукване	420 m³/h
Мощност на двигателя	140 W
Осветление	2 крушки по 28 W всяка
Брой скорости	3 (минимална, средна, максимална)
Тип управление	Механични бутони (L, M, V)
Диаметър на въздуховода	120-150 мм
Мастни филтри	Метални, миещи се (препоръчва се съдомиялна)
Филтър за миризми (опционален)	Активен въглен, не се мие, сменя се на всеки 3-4 месеца
Инсталация	Под стенен шкаф, изсмукваща или филтрираща версия
Минимално разстояние до готварската повърхност	650 мм (освен ако не е посочено друго)
Функции	Осветление, изсмукване, 3 скорости
Поддръжка и почистване	Почиствайте мастните филтри на всеки 2 месеца; сменяйте въгления филтър на всеки 3-4 месеца; външната повърхност с влажна кърпа и неутрален препарат.
Безопасност	Не гответе с открит пламък под абсорбатора, не оставяйте свободни пламъци, изключвайте преди поддръжка.

Често задавани въпроси - CTB6250B BEKO

Какво е минималното разстояние между абсорбатора и готварската повърхност?

Минималното безопасно разстояние е 650 мм за готварски повърхности, освен ако не е посочено друго в специфичните инструкции на производителя на плота.

Как да инсталирате абсорбатора в изсмукваща версия?

Свържете абсорбатора към въздуховод с твърда или гъвкава тръба с диаметър 120 или 150 мм. Използвайте редукционен фланец, ако е необходимо. Уверете се, че трасето на канала е възможно най-късо и не надвишава 0,04 mbar депресия.

Как да инсталирате абсорбатора във филтрираща версия (рециркулация)?

Пробийте отвор от 125 мм в шкафа над абсорбатора. Поставете редукционния фланец на изхода на абсорбатора, свържете с тръба от 120 мм към отвора и монтирайте предоставената ориентирана решетка на изхода за рециркулиран въздух. Уверете се, че филтрите с активен въглен са на място.

Как да почистите металните мастни филтри?

Мастните филтри могат да се мият в съдомиялна или на ръка. Препоръчва се да се почистват на всеки 2 месеца, или по-често при интензивна употреба. Оставете ги да изсъхнат напълно преди да ги монтирате отново.

Кога трябва да се сменя филтърът с активен въглен?

Филтърът с активен въглен не се мие и трябва да се сменя на всеки 3 до 4 месеца, или по-често, ако абсорбаторът се използва интензивно. Предлага се като опция.

Как да смените крушката на абсорбатора?

Изключете осветлението и изчакайте крушките да изстинат. Отстранете металните мастни филтри, развийте старите крушки и ги сменете с нови със същите характеристики (2 x 28 W). Монтирайте отново филтрите.

Какво да направите, ако абсорбаторът не работи?

Първо проверете електрическото захранване (предпазител, прекъсвач). Уверете се, че щепселът е добре включен. Ако проблемът продължава, се свържете с отдела за следпродажбено обслужване.

Мога ли да използвам абсорбатора без филтър с активен въглен?

Да, ако абсорбаторът е инсталиран в изсмукваща версия (извеждане на въздуха навън), филтрите с активен въглен не са необходими. При филтрираща версия те са задължителни.

Подходящ ли е абсорбаторът за използване над газов котлон?

Да, но спазвайте минималното разстояние от 650 мм и осигурете достатъчна вентилация на помещението (максимална депресия 0,04 mbar). Регулирайте пламъците така, че да не излизат извън дъното на съдовете.

Как да поддържате външната повърхност на абсорбатора?

Използвайте влажна кърпа и неутрален течен препарат. Не използвайте абразивни или корозивни продукти. Подсушете с мека кърпа.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CTB6250B BEKO

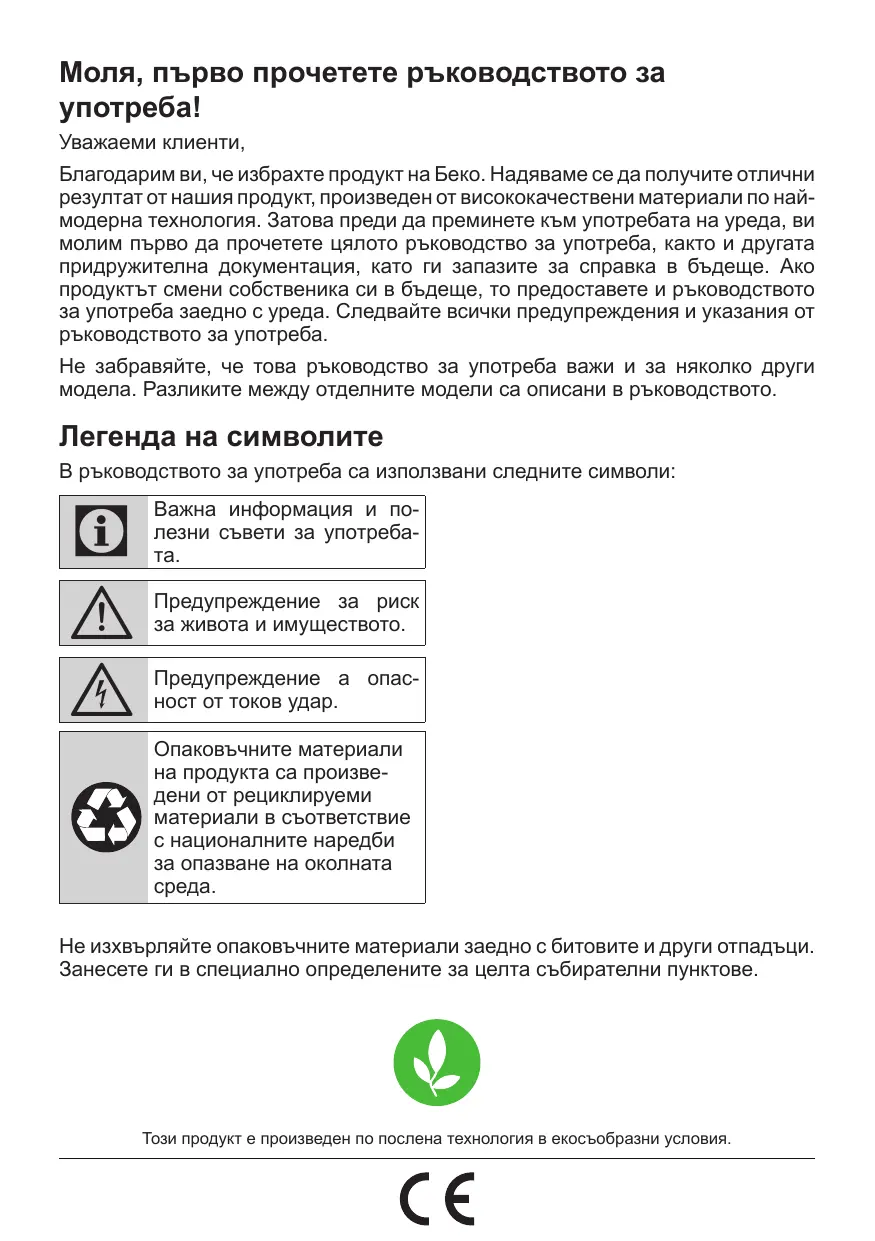

Моля, първо прочетете ръководството за употреба!

Уважаеми клиенти,

Благодарим ви, че избрахте продукт на Беко. Надяваме се да получите отлични резултати от нашия продукт, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация, като ги запазите за справка в бъдеще. Ако продуктът смени собственика си в бъдеще, предоставете и ръководството за употреба заедно с уреда. Следвайте всички предупреждения и указания от ръководството за употреба.

Не забравяйте, че това ръководство за употреба важи и за няколко други модела. Разликите между отделните модели са описани в ръководството.

Легенда на символите

В ръководството за употреба са използвани следните символи:

Важна информация и полезни съвети за употребата.

Предупреждение за риск за живота и имуществото.

Опаковъчните материали на продукта са произведени от рециклируеми материали в съответствие с националните наредби за опазване на околната среда.

Не изхвърляйте опаковъчните материали заедно с битовите и други отпадъци. Занесете ги в специално определените за целта събирателни пунктове.

Този продукт е произведен по последна технология в екосъобразни условия.

1

Важни инструкции във връзка с безопасността и околната среда

Указанията за употреба важат за няколко модела на уреда. Поради тази причина може да откриете описание на отделни характеристики, които не се отнасят за вашия модел.

1.1 Монтаж

• Производителят не носи отговорност за повреди в резултат на неправилен монтаж.
• Минималното безопасно разстояние между повърхността на печката и абсорбатора е 650 мм (някои модели могат да бъдат монтирани на по-ниска височина, направете справка с разделите за работни размери и монтаж).

Проверете дали мощността, посочена върху табелката с данни от вътрешната страна на абсорбатора, отговаря на захранването у дома ви.

• За уреди клас I, проверете дали електрозахранването у дома ви осигурява добро заземяване.
• Свържете абсорбатора с отдушника с помощта на тръба с диаметър минимум 120 мм. Пътят до отдушника трябва да е максимално къс.
• Не свързвайте абсорбатора към отводни комини, в които попадат възпламеними пари (бойлери, камини и др.).
• Ако абсорбаторът се използва с неелектрически уреди (напр. газови уреди), в стаята трябва да се осигури добро проветрение, за да не се получи връщане на газове. Кухнята трябва да бъде пряко свързана с въздуха навън, за да има добър достъп до чист въздух.

Важни инструкции във връзка с безопасността и околната среда

1.2 Употреба

Абсорбаторът е проектиран специално за битови цели с цел унищожаване на неприятните миризми в кухнята.

• Не използвайте абсорбатора за цели, различни от предназначението му.
• Не оставяйте висок пламък да гори под абсорбатора, когато е включен.
• Регулирайте силата на пламъка така, че да гори отдолу под тенджерата, без да излиза отстрани.
• Съдовете, в които се пържи с много мазнина, трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.
• Абсорбаторът не бива да се използва от деца или лица, които не са инструктирани относно правилната му употреба.

Важни инструкции във връзка с безопасността и околната среда

1.3 Поддръжка

• Преди извършване на каквито и да е дейности по поддръжката на уреда, го изключете от копчето или от контакта.
• Почистете или сменете филтрите след изтичане на обозначения период (опасност от пожар).
• Почистете абсорбатора с помощта на влажен парцал и деликатен измивен препарат.

1.4 Съвместимост с WEEE Директива за изхвърляне на отпадъчни продукти:

Продуктът отговаря на изискванията на директивата на ЕС за изхвърляне на отпадъчни продукти (2012/19/EU). Този продукт носи класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).

Продуктът е произведен от висококачествени части и материали, които могат да се използват повторно и са подходящи за рециклиране. Не изхвърляйте уреда заедно с обикновените битови и други отпадъци в края на оперативния му живот. Занесете го в събирателния център за рециклиране на електронно и електрическо оборудване. Обърнете се към местните власти за повече подробности относно тези събирателни центрове.

Съвместимост с директивата за ограничаване на употребата на определени опасни вещества

Закупеният от вас продукт отговаря на изискванията на директивата за ограничаване на употребата на определени опасни вещества на ЕС (2011/65/EU). Той не съдържа никой от вредните и забранени материали, описани в Директивата.

1.5 Информация за опаковката

Опаковката на продукта е изготвена от подлежащи на рециклиране материали в съответствие с националното ни законодателство. Не изхвърляйте опаковъчните материали с битови или други отпадъци. Отнесете ги в център за събиране на опаковъчни материали, посочен от местните власти.

2 Характеристики

2.1 Части

1	1	Тяло на абсорбатора, оборудвано с:Контролери, осветление, продухвател, филтри
8	1	Регулируема решетка за насочване на изходящия въздух
9	1	Редуциращ фланец ø 150-120 мм
20	1	Затварящ елемент
Реф. к-во		монтажни части
12a	4	Винтове 4,2 x 44,4
12e	2	Винтове 2,9 x 9,5
	К-во	документация
	1	Ръководство за употреба

2 Характеристики

2.2 Размери

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Широчина	598 мм			898 мм
Дълбочина	175 мм.
Височина	280 мм.
Захранваща мощност	220 - 240 V, 50-60 Hz
Контролер	3 позиции
Сила на всмукване	420 m3/h
Мощност на мотора	140 W
Мощност на лампата	2X28 W
Диаметър на тръбата за изходящия въздух	120-150 мм.
Нетно тегло	7,6 кг			9,3 кг
Брутно тегло	8,5 кг			10,5 кг
Цвят	Бяло	Черно	Инокс	Инокс

3 Монтаж

3.1 Пробиване на опорната повърхност и поставяне на корпуса

Монтаж с винтове

• Опорната повърхност на корпуса трябва да бъде 135 мм над долната повърхност на стенните модули.
• Направете в опората отвор с диаметър 4,5 мм, като използвате предоставения шаблон за пробиване.
• Изрежете отвор с диаметър 150 мм в опорната повърхност, като използвате шаблона за пробиване.
• Фиксирайте, като използвате 4 винта 12а (4,2 x 44,4), които са предоставени.

Монтаж с пристягане

• Корпусът може да бъде монтиран директно на долната повърхност на стенните модули с помощта на пристягащи опори.
• Изрежете отвора, поставен на долната повърхност на стенния модул, както е показано.
• Вкарайте корпуса, докато страничните опори не щракнат на местата си.
• Блокирайте със затягане на винтовете Vf от долната страна на корпуса.

Пространството между ръба на корпуса и задната стена може да бъде затворено, като се използва предоставеният елемент 20 с помощта на винтовете, предоставени за целта.

3.2.1 Въздушна изпускателна система – версия с въздуховод

При монтаж на въздуховодна система, свържете корпуса към комина, като използвате или гъвкава, или твърда тръба с диаметър 150 или 120 мм; изборът трябва да бъде направен от монтажника.

• За да монтирате връзка за въздушна изпускателна система с диаметър 120 мм, вкарайте редукторния фланец 9 в изходното отверстие на корпуса.
• Фиксирайте тръбата в нужното положение, като използвате достатъчно тръбни скоби (не са доставени).
• Отстранете възможните филтри с въглен.

3.2.2 Въздушно изпускателно отверстие – версия за рециркулация

• Отрежете отвор с диаметър 125 мм в някой рафт, който може да бъде позициониран над корпуса.
• Вкарайте редукторния фланец 9 в изпускателното отверстие на корпуса.
• Свържете фланеца към изпускателното отверстие на рафта над корпуса, като използвате гъвкава или твърда тръба с диаметър 120 мм.
• Фиксирайте тръбата в нужното положение, като използвате достатъчно тръбни скоби (не са доставени).
• Фиксирайте решетката 8 за въздушното изпускателно отверстие, като използвате 2 винта 12е (2,9 x 9,5), предоставени.
• Уверете се, че филтрите с активен въглен са вкарани.

3.2.3 Електрическо свързване

• Свържете корпуса към мрежата чрез двуполюсен прекъсвач, който има промеждутък между контактите от поне 3 мм.
• При отваряне за първи път на супорта след монтажа на корпуса, издърпайте навън енергично, докато щракне.

4 Употреба

4.1 Контролен панел

L	Осветление	Включва и изключ-ва осветителната система
M	Мотор	Включва и изключва мотора на абсорбатора
V	Скорост	Регулира работната скорост на абсорбатора:1. Ниска скорост, използва се за продължителен и безшумен обмен на въздух при наличие на лека пара при готвенето.2. Средна скорост, използва се при почти всички работни условия, осигурява оптимално съотношение поток въздух/шум.3. Максимална скорост, използва се за премахване на силни пари, включително за продължителен период от време.

L	Осветление	Включва и изключ-ва осветителната система
M	Мотор	Включва и изключ-ва мотора на абсор-батора
V	Скорост	Регулира работната скорост на абсорба-тора:1. Ниска скорост,използва се за продължителен и безшумен обмен на въздух при наличие на лека пара при готвенето.2. Средна скорост,използва се при почти всички работни условия, осигурява оптимално съот-ношение поток въздух/шум.

5.1 Филтри за мазнина

5.1.1 Самопочистващи се метални филтри за мазнина

• Филтрите трябва да се почистват на всеки 2 месеца или по-често в случай на интензивна употреба на абсорбатора. Филтрите могат да се мият в съдомиялна машина.
• Издърпайте плъзгащия се всмукателен панел навън.
• Свалете филтрите един по един, след като ги откачите от съответните закрепителни елементи.
• Измийте филтрите, като внимавате да не ги изкривите. Оставете ги да се подсушат, преди да ги монтирате обратно. (Цветът на филтъра може да се видоизмени с времето, но това не влияе на ефективността на филтъра).
• При монтирането на филтрите обратно на мястото им, внимавайте дръжката да се вижда отвън.
• Затворете всмукателния панел.

5.2 Филтър за въглени (Рециклируема версия)

5.2.1 Подмяна на филтрите за въглени

Внимание: Изключете осветлението и изчакайте лампичките да се охладят, преди да подмените филтъра за мазнините.

• Тези филтри не могат да се мият и не могат да се обновяват, а трябва да се подменят на всеки 4 месеца или по-често при особено интензивна употреба.
• Издърпайте плъзгащия се всмукателен панел навън.
• Свалете филтрите за мазнина.
• Свалете изхабения въглероден филтър, като го откачите от монтажните куки.
• Монтирайте новия филтър, като го закачите на мястото му.
• Монтирайте филтрите за мазнина обратно по местата им.
• Затворете всмукателния панел.

• Свалете металните филтри за мазнина.
• Развийте капачките и ги подменете с нови, идентични с оригинала.
• Монтирайте металните филтри за мазнина обратно по местата им.
