Producttype	Afzuig-/filterkap
Merk	BEKO
Model	CTB6250B
Breedte	598 mm
Diepte	175 mm
Hoogte	280 mm
Nettogewicht	7,6 kg
Brutogewicht	8,5 kg
Kleur	Zwart
Voeding	220-240 V, 50-60 Hz
Afzuigvermogen	420 m³/h
Motorvermogen	140 W
Verlichting	2 lampen van 28 W elk
Aantal snelheden	3 (minimaal, gemiddeld, maximaal)
Bedieningstype	Mechanische drukknoppen (L, M, V)
Diameter luchtafvoerslang	120-150 mm
Vetfilters	Metalen, wasbaar (afwasmachine aanbevolen)
Geurfilter (optioneel)	Actieve kool, niet wasbaar, vervangen elke 3-4 maanden
Installatie	Onder wandkast, afzuig- of filterversie
Minimale afstand tot kookoppervlak	650 mm (tenzij anders aangegeven)
Functies	Verlichting, afzuiging, 3 snelheden
Onderhoud en reiniging	Vetfilters om de 2 maanden reinigen; koolfilter elke 3-4 maanden vervangen; buitenoppervlak met vochtige doek en neutraal schoonmaakmiddel

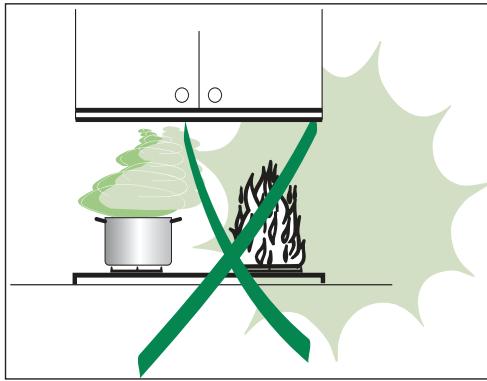

Veiligheid	Niet flamberen onder de kap, geen open vuur laten, uitschakelen voor onderhoud

Veelgestelde vragen - CTB6250B BEKO

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De minimale veiligheidsafstand is 650 mm voor kookplaten, tenzij anders aangegeven in de specifieke instructies van de kookplaatfabrikant.

Hoe installeer ik de afzuigkap in afzuigversie?

Sluit de afzuigkap aan op een luchtafvoerleiding met een stijve of flexibele buis met een diameter van 120 of 150 mm. Gebruik indien nodig de verloopflens. Zorg ervoor dat het leidingtraject zo kort mogelijk is en niet meer dan 0,04 mbar onderdruk bedraagt.

Hoe installeer ik de afzuigkap in filterversie (recirculatie)?

Boor een gat van 125 mm in de kast boven de afzuigkap. Plaats de verloopflens op de uitgang van de afzuigkap, verbind met een 120 mm buis naar het gat en bevestig het meegeleverde rooster op de recirculatie-uitlaat. Zorg ervoor dat de actieve koolfilters op hun plaats zitten.

Hoe reinig ik de metalen vetfilters?

De vetfilters kunnen in de vaatwasser of met de hand worden gewassen. Het wordt aanbevolen ze elke 2 maanden te reinigen, of vaker bij intensief gebruik. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het actieve koolfilter vervangen?

Het actieve koolfilter is niet wasbaar en moet elke 3 tot 4 maanden worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt. Het is optioneel verkrijgbaar.

Hoe vervang ik de lamp van de afzuigkap?

Schakel de verlichting uit en wacht tot de lampen zijn afgekoeld. Verwijder de metalen vetfilters, draai de oude lampen los en vervang ze door nieuwe met dezelfde specificaties (2 x 28 W). Plaats de filters terug.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening (zekering, stroomonderbreker). Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Kan ik de afzuigkap zonder koolfilter gebruiken?

Ja, als de afzuigkap in afzuigversie is geïnstalleerd (afvoer naar buiten), zijn koolfilters niet nodig. In filterversie zijn ze onmisbaar.

Is de afzuigkap geschikt voor gebruik boven een gasfornuis?

Ja, maar houd de minimale afstand van 650 mm aan en zorg voor voldoende ventilatie van de ruimte (maximale onderdruk 0,04 mbar). Stel de vlammen zo af dat ze niet boven de bodem van de pannen uitkomen.

Hoe onderhoud ik het buitenoppervlak van de afzuigkap?

Gebruik een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende of bijtende middelen. Droog met een zachte doek.

GEBRUIKSAANWIJZING CTB6250B BEKO

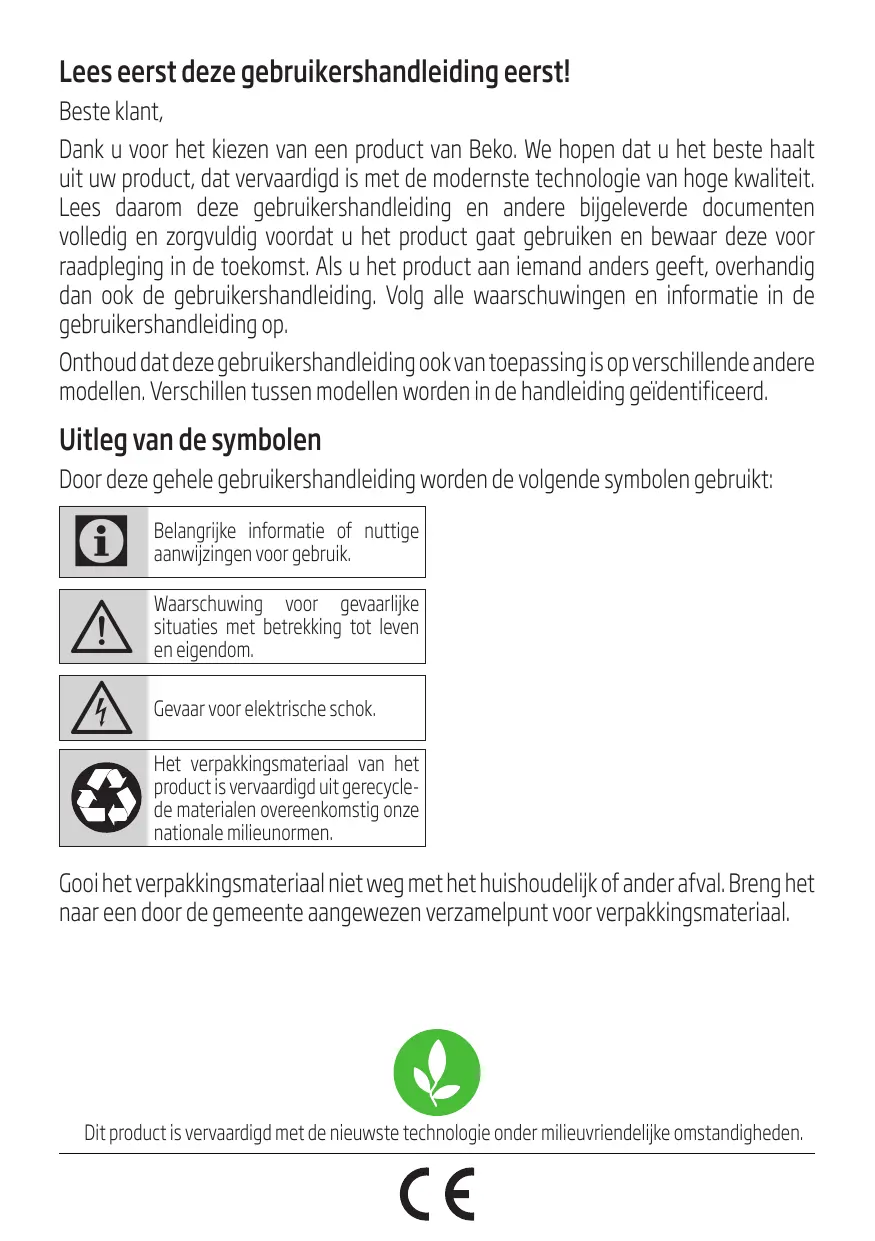

Lees eerst deze gebruikershandleiding!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit. Lees daarom deze gebruikershandleiding en andere bijgeleverde documenten volledig en zorgvuldig voordat u het product gaat gebruiken en bewaar deze voor raadpleging in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. Verschillen tussen modellen worden in de handleiding geïdentificeerd.

Uitleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

Belangrijke informatie of nuttige aanwijzingen voor gebruik.

Waarschuwing voor gevaarlijke situaties met betrekking tot leven en eigendom.

Gevaar voor elektrische schok.

Het verpakkingsmateriaal van het product is vervaardigd uit gerecycleerde materialen overeenkomstig onze nationale milieunormen.

Gooi het verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

Dit product is vervaardigd met de nieuwste technologie onder milieuvriendelijke omstandigheden.

1

Belangrijke veiligheids- en milieu-instructies

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

1.1 Installatie

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

- Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik zonder gevaren wordt verkregen wanneer de maximale onderdruk in het vertrek niet hoger is dan 0,04 mbar.

- Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden vervangen.

Belangrijke veiligheids- en milieu-instructies

- Als de instructies voor installaties voor de gaskooktoestellen een grotere afstand boven aangegeven, moet rekening worden gehouden. Alle voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

1.2 Gebruik

Belangrijke veiligheids- en milieu-instructies

1.3 Onderhoud

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

1.4 Voldoet aan de WEEE-richtlijn en de richtlijnen voor afvoeren van het restproduct:

Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbool voor afvalsortering van elektrische en elektronische apparatuur (WEEE).

Dit product werd vervaardigd uit onderdelen en materialen van hoge kwaliteit die hergebruikt kunnen worden en geschikt zijn voor recycling. Gooi het restproduct aan het einde van zijn levensduur niet weg bij normaal huishoudelijk of ander afval. Breng het naar het verzamelpunt voor recycling van elektrische en elektronische apparatuur. Raadpleeg uw plaatselijke autoriteiten om te weten waar u deze verzamelpunten aantreft.

Voldoet aan RoHS-richtlijn:

Het door u aangekochte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

1.5 Verpakkingsinformatie

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi het

verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

2 Eigenschappen

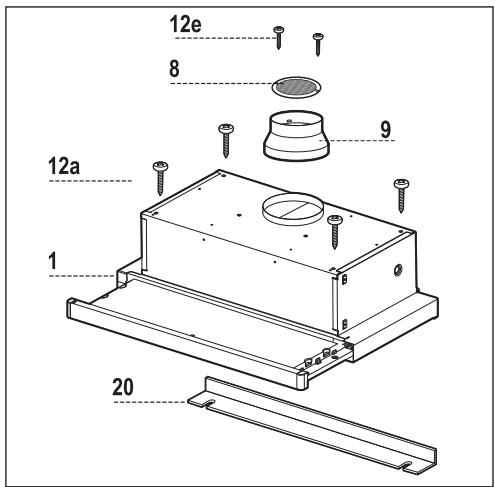

2.1 Onderdelen

Réf. Q.té Productonderdelen

1	1	Wasemkap compleet met: Bedieningen,Licht, Ventilatorgroep, Filters
8	1	Richtingrooster luchtuitlaat
9	1	Reductieflens ø 150-120 mm
20	1	Sluitprofiel
Rif.	Q.té	Composants pour l’installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Gebruiksaanwijzing

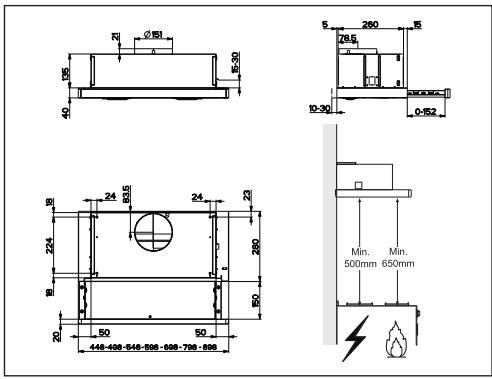

2.2 Afmetingen

2 Eigenschappen

2.3 Technische specificaties

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Breedte	598 mm			898 mm
Diepte	175 mm
Hoogte	280 mm
Stroomvoltage	220 - 240 V, 50-60 Hz
Bediening	3
Zuigkracht	420 m3/h
Motorvermogen	140 W
Lampvermogen	2X28 W
Diameter luchtuitlaatpijp	120-150 mm
Netto gewicht:	7,6 kg			9,3 kg
Brutogewicht	8,5 kg			10,5 kg
Kleur	Wit	Zwart	RVS	RVS

Markeringen op het product of de waarden in andere documenten die bij het product worden geleverd, zijn waarden die zijn verkregen onder laboratoriumomstandigheden, volgens de relevante normen. Deze waarden kunnen variëren, afhankelijk van het gebruik van het product en de omgevingstoestanden.

3 Installatie

3.1 Gaten boren in draagvlak en montagekap

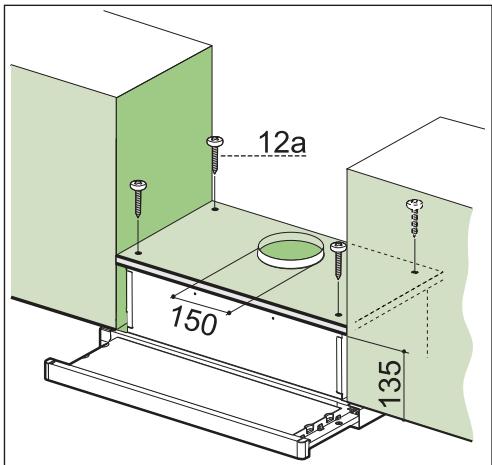

Montage met schroeven

• Het draagvlak van de kap moet 135 mm hoger zijn dan het ondervlak van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de bijgeleverde boormal.
• Boor een gat van ø 120-150 mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

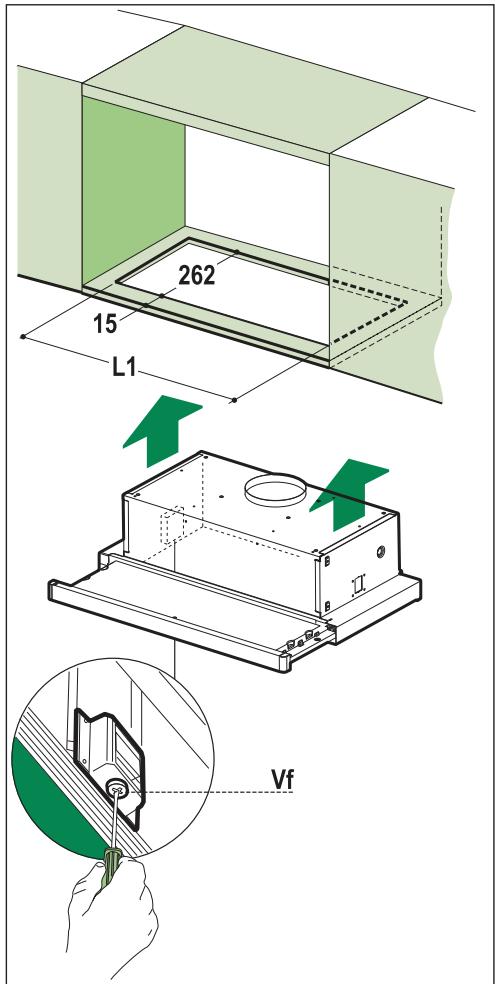

Montage met klikbevestiging

• De kap kan rechtstreeks op het ondervlak van de hangkastjes worden geïnstalleerd met zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aangegeven.
• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbevestiging.
• Blokkeer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

Type wasemkap	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

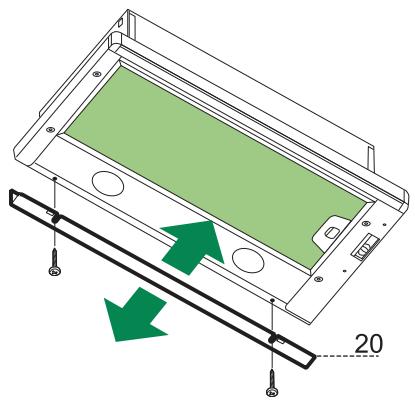

Sluitprofiel

- De ruimte tussen de rand van de kap en de achterwand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezige schroeven.

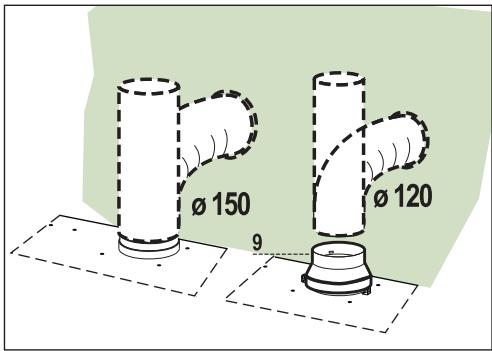

3.2.1 Luchtuitlaat Afzuigversie

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

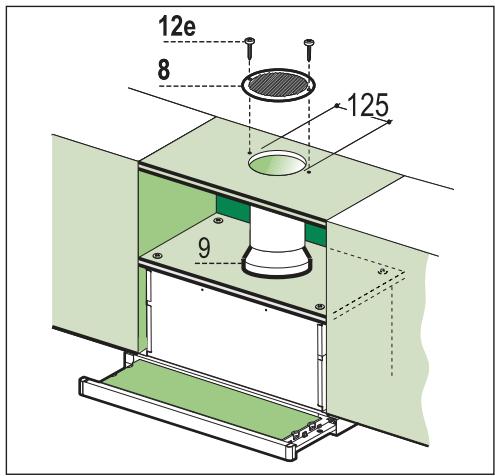

3.2.2 Luchtuitlaat Filterversie

• Boor een gat van ø 125 mm in de eventuele plank boven de kap.
• Breng de reductieflens 9 op de uitlaat van de wasemkap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

3.2.3 Elektrische aansluiting

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht naar buiten trekken tot het niet verder kan en u een klik hoort.

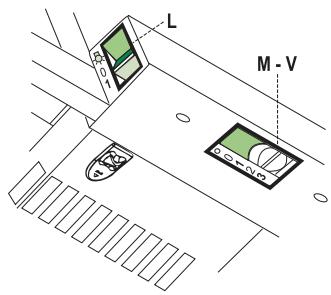

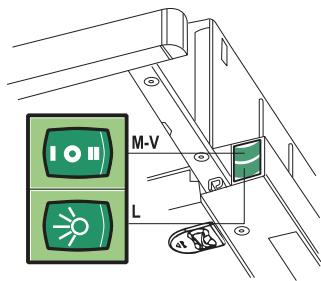

4 Gebruik

L	Lichten	Hiermee schakelt u de erlichting aan en uit.
M	Motorr	Hiermee schakelt u de afzuigmotor aan en uit.
V	Snelheid	Instelling van de werkingssnelheid:1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

L	Lichten	Hiermee schakelt u de erlichting aan en uit.
M	Motor	Hiermee schakelt u de afzuimotor aan en uit.
V	Snelheid	Instelling van de werkingssnheid:1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.2. Gemiddelde snelheid, geshikt voor de meeste gebruiksomtandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

5 Onderhoud

5.1 Vetfilters

5.1.1 Reiniging van de metalen zelfdragende vetfilters

• Deze filters moeten minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze kunnen ook in de vaatwasmachine afgewassen worden.
• Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtbaar blijft.
• Sluit opnieuw de zuiggroep.

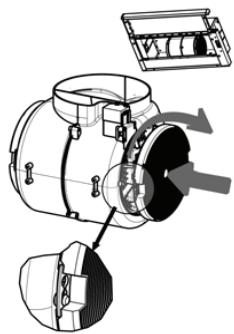

- Let op: schakel de lichten uit en wacht tot de lampen zijn afgekoeld, voordat u het geurfilter vervangt.

• Deze filter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden vervangen worden. Indien u de wasemkap zeer intensief gebruikt, moet u de filter zelfs vaker vervangen.
• Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats opnieuw de vetfilters.
• Sluit opnieuw de zuiggroep.

5.3.1 Vervanging van de lampen Gloeilampen van 28W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
• Plaats de metalen vetfilters terug.
