Typ výrobku	Odsávací/filtrační digestoř
Značka	BEKO
Model	CTB6250B
Šířka	598 mm
Hloubka	175 mm
Výška	280 mm
Čistá hmotnost	7,6 kg
Hrubá hmotnost	8,5 kg
Barva	Černá
Elektrické napájení	220-240 V, 50-60 Hz
Sací výkon	420 m³/h
Výkon motoru	140 W
Osvětlení	2 žárovky po 28 W
Počet rychlostí	3 (minimální, střední, maximální)
Typ ovládání	Mechanická tlačítka (L, M, V)
Průměr výstupního potrubí	120-150 mm
Tukové filtry	Kovové, pratelné (vhodné do myčky)
Pachový filtr (volitelný)	Aktivní uhlí, nepratelný, výměna každé 3-4 měsíce
Instalace	Pod nástěnnou skříňkou, odsávací nebo cirkulační verze
Minimální vzdálenost od varné desky	650 mm (není-li uvedeno jinak)
Funkce	Osvětlení, odsávání, 3 rychlosti
Údržba a čištění	Čistěte tukové filtry každé 2 měsíce; vyměňte uhlíkový filtr každé 3-4 měsíce; vnější povrch otřete vlhkým hadříkem s neutrálním čisticím prostředkem
Bezpečnost	Neflamberujte pod digestoří, nenechávejte otevřený oheň, před údržbou odpojte od sítě

Často kladené otázky - CTB6250B BEKO

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální bezpečná vzdálenost je 650 mm pro varné desky, není-li v pokynech výrobce desky uvedeno jinak.

Jak nainstalovat digestoř v odsávací verzi?

Digestoř připojte k odvzdušňovacímu potrubí pomocí tuhé nebo flexibilní trubky o průměru 120 nebo 150 mm. V případě potřeby použijte redukční přírubu. Ujistěte se, že trasa potrubí je co nejkratší a nepřesahuje podtlak 0,04 mbar.

Jak nainstalovat digestoř ve filtrační (cirkulační) verzi?

Vyvrtejte otvor o průměru 125 mm do skříňky nad digestoří. Nasaďte redukční přírubu na výstup digestoře, připojte hadicí o průměru 120 mm k otvoru a upevněte přiloženou mřížku na výstup recirkulovaného vzduchu. Ujistěte se, že jsou nainstalovány uhlíkové filtry.

Jak čistit kovové tukové filtry?

Tukové filtry lze mýt v myčce nádobí nebo ručně. Doporučuje se je čistit každé 2 měsíce, nebo častěji při intenzivním používání. Před opětovnou montáží je nechte zcela vyschnout.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr není pratelný a musí být vyměněn každé 3 až 4 měsíce, nebo častěji, pokud je digestoř velmi používaná. Je k dispozici jako volitelné příslušenství.

Jak vyměnit žárovku v digestoři?

Vypněte osvětlení a počkejte, až žárovky vychladnou. Odstraňte kovové tukové filtry, vyšroubujte staré žárovky a nahraďte je novými se stejnými parametry (2 x 28 W). Nasaďte zpět filtry.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte elektrické napájení (pojistka, jistič). Ujistěte se, že je zástrčka řádně zapojena. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu používat digestoř bez uhlíkového filtru?

Ano, pokud je digestoř nainstalována v odsávací verzi (odvod ven), uhlíkové filtry nejsou nutné. V cirkulační verzi jsou nezbytné.

Je digestoř vhodná pro použití nad plynovým vařičem?

Ano, ale dodržujte minimální vzdálenost 650 mm a zajistěte dostatečné větrání místnosti (max. podtlak 0,04 mbar). Nastavte plameny tak, aby nepřesahovaly dno hrnců.

Jak udržovat vnější povrch digestoře?

Použijte vlhký hadřík a neutrální tekutý čisticí prostředek. Nepoužívejte abrazivní nebo korozivní prostředky. Osušte měkkým hadříkem.

NÁVOD K OBSLUZE CTB6250B BEKO

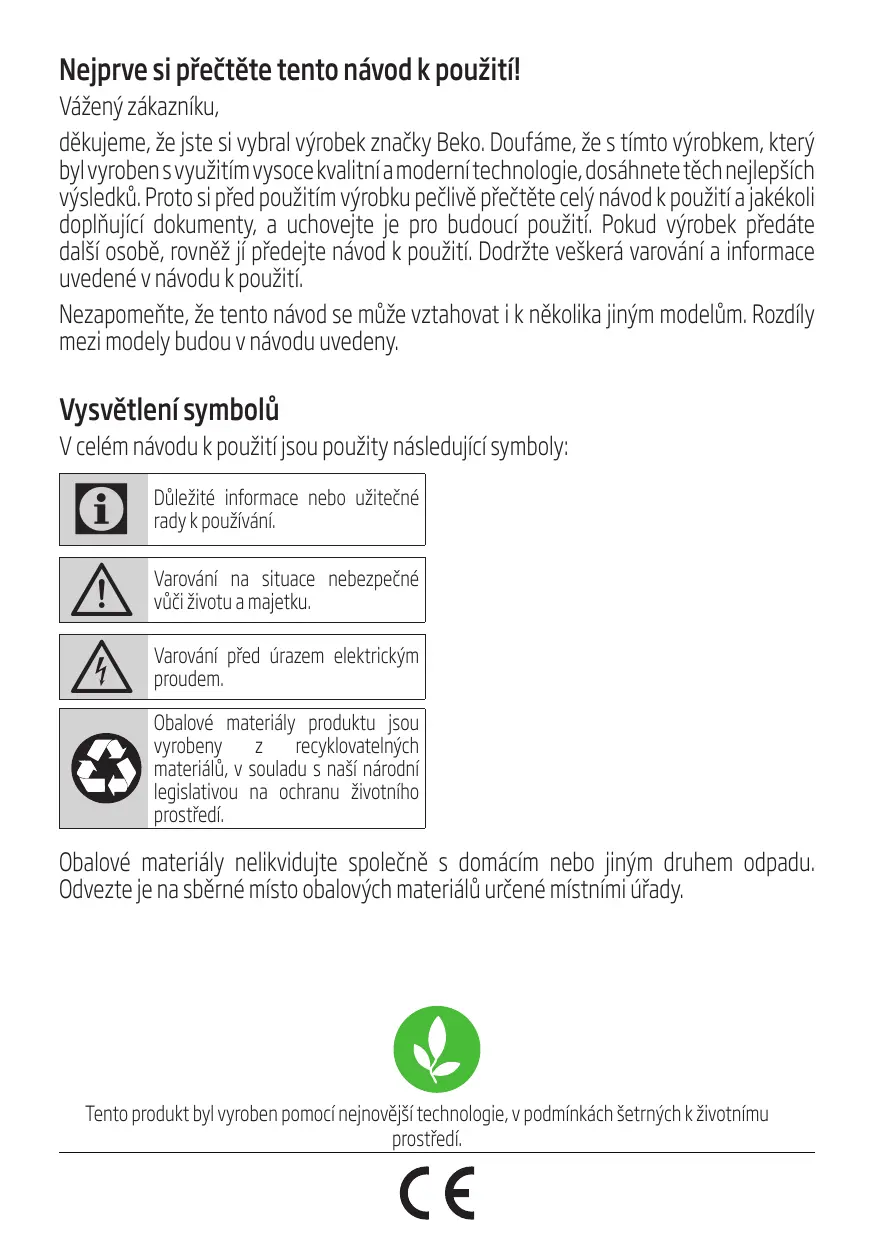

Nejprve si přečtěte tento návod k použití!

Vážený zákazníku,

děkujeme, že jste si vybral výrobek značky Beko. Doufáme, že s tímto výrobkem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Proto si před použitím výrobku pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty, a uchovejte je pro budoucí použití. Pokud výrobek předáte další osobě, rovněž jí předejte návod k použití. Dodržte veškerá varování a informace uvedené v návodu k použití.

Nezapomeňte, že tento návod se může vztahovat i k několika jiným modelům. Rozdíly mezi modely budou v návodu uvedeny.

Vysvětlení symbolů

V celém návodu k použití jsou použity následující symboly:

Důležité informace nebo užitečné rady k používání.

Varování na situace nebezpečné vůči životu a majetku.

Varování před úrazem elektrickým proudem.

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů, v souladu s naší národní legislativou na ochranu životního prostředí.

Obalové materiály nelikvidujte společně s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo obalových materiálů určené místními úřady.

Tento produkt byl vyroben pomocí nejnovější technologie, v podmínkách šetrných k životnímu prostředí.

1

Důležité bezpečnostní a ekologické pokyny

Návod k použití je určen pro několik verzí tohoto spotřebiče. Proto možná narazíte na popisy funkcí, které váš vlastní spotřebič nemá.

1.1 Instalace

• Výrobce nenese odpovědnost za žádné škody plynoucí z nesprávné či nevhodné instalace.
• Minimální bezpečná vzdálenost mezi horní stranou sporáku a digestoří činí 650 mm (některé modely lze nainstalovat níže, viz odstavce týkající se pracovních rozměrů a instalace).
• Zkontrolujte, zda napětí v síti odpovídá údajům na štítku na vnitřní straně digestoře.
• U spotřebičů třídy I ověřte, zda domácí elektrická síť zaručuje vhodné uzemnění.
• Připojte digestoř k odsávacímu kanálu pomocí trubice o minimálním průměru 120 mm. Odvod odsávacího kanálu musí být co nejkratší.

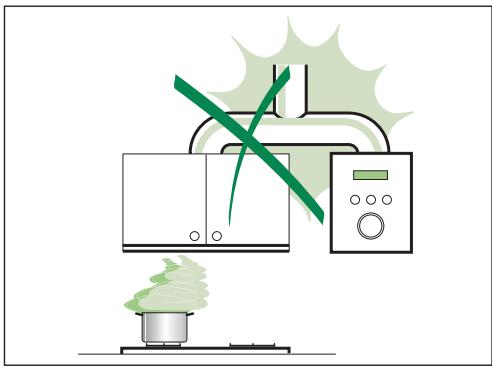

• Nepřipojujte digestoř k výfukovým kanálům, které nesou spaliny (bojlery, krby atd.).

- Pokud se digestoř používá s neelektrickými spotřebiči (např. plynové spotřebiče), je nutno v místnosti zajistit dostatečnou míru ventilace, aby nedocházelo ke zpětnému proudění spalin. V kuchyni musí být otvor propojený přímo s venkovním vzduchem, aby se zajistil přívod čerstvého vzduchu.

1.2 Použití

Digestoř byla navržena výhradně k domácímu použití, aby eliminovala kuchyňský zápach.

• Nikdy nepoužívejte digestoř pro jiné účely, než pro jaké byla navržena.

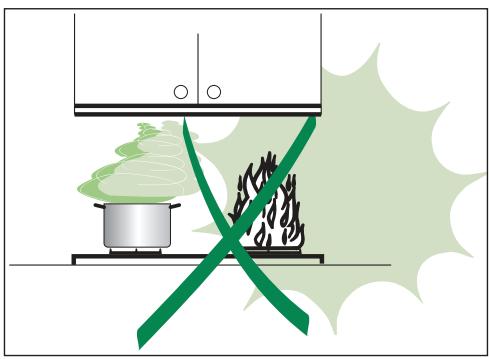

• Nikdy nenechávejte obnažený plamen pod digestoří, která je zapnutá.
• Upravte intenzitu ohně tak, aby plamen směřoval jen na dno pánve, nesmí obepínat i její boky.
• Pánve na smažení je nutno během používání stále sledovat: přehřátý olej může vzplanout.
• Digestoř nesmí používat děti nebo osoby, které nebyly poučeny o správném používání.

Důležité bezpečnostní a ekologické pokyny

• Spotřebič vypněte nebo odpojte od napájení, než provedete jakékoli činnosti údržby.
• Vyčistěte a/nebo vyměňte filtry po uvedené době (riziko vznícení).
• Digestoř čistěte vlhkým hadříkem a neutrálním tekutým saponátem.

1.4 Dodržování směrnice WEEE a o likvidaci odpadů:

Tento produkt splňuje směrnici EU WEEE (2012/19/EU). Tento výrobek nese symbol pro třídění, platný pro elektrický a elektronický odpad (WEEE).

Tento produkt byl vyroben z vysoce kvalitních součástí a materiálů, které lze znovu použít a které jsou vhodné pro recyklaci. Produkt na konci životnosti nevyhazujte do běžného domácího odpadu. Odvezte ho do sběrného místa pro recyklaci elektrických a elektronických zařízení. Informace o těchto sběrných místech získáte na místních úřadech.

Dodržování směrnice RoHS:

Produkt, který jste zakoupili, splňuje směrnici EU RoHS (2011/65/EU). Neobsahuje žádné škodlivé ani zakázané materiály, které jsou směrnicí zakázané.

1.5 Informace o balení

Balení produktu je vyrobeno z recyklovatelných materiálů, v souladu s naší národní legislativou. Obalové materiály nelikvidujte s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo balícího materiálu, které má pověření místních orgánů.

2 Charakteristiky

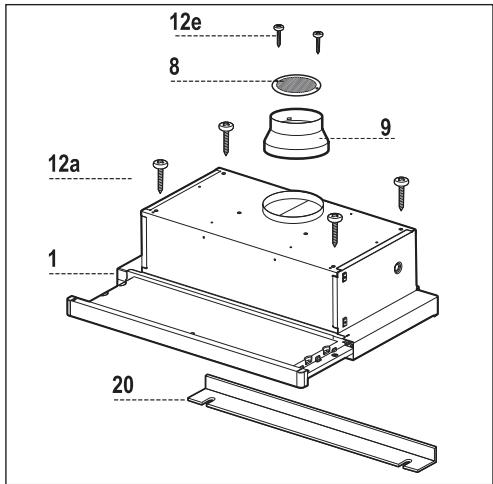

2.1 Součástky

Kat. č. Množství Součástky výrobku

1	1	Trup digestoře zahrnující také: Kontrolky, světlo, ventilátor, filtry
8	1	Směrová vzduchová mřížka
9	1	Redukční příruba ø 150-120 mm
20	1	Uzavírací prvek

Kat. č. Množství Instalační komponenty

12a	4	Šrouby 4,2 x 44,4
12e	2	Šrouby 2,9 x 9,5

Množství Dokumentace

1 Návod k použití

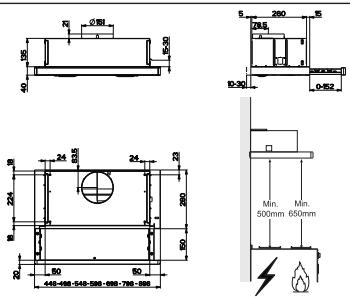

2.2 Rozměry

2 Charakteristiky

2.3 Technické údaje

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Šířka	598 mm			898 mm
Hloubka	175 mm
Výška	280 mm
Napájecí napětí	220 - 240 V, 50-60 Hz
Ovládání	3 pozice
Sací výkon	420 m3/h
Výkon motoru	140 W
Výkon světla	2X28 W
Průměr odvodního potrubí	120-150 mm
Čistá hmotnost	7,6 kg			9,3 kg
Hrubá hmotnost	8,5 kg			10,5 kg
Barva	Bílá	Černá	Inox	Inox

Značení na výrobku nebo hodnoty uvedené v jiných dokumentech dodávaných s výrobkem jsou hodnoty, které byly dosaženy v laboratorních podmínkách v souladu s příslušnými normami. Tyto hodnoty se mohou lišit podle použití výrobku a podmínek používání.

3 Instalace

3.1 Vrtání podpěrné plochy a namontování digestoře

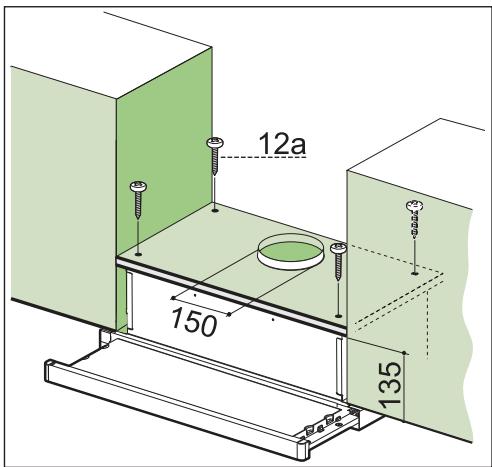

Upevnění šroubů

• Podpěrná plocha digestoře musí být 135 mm nad spodní plochou stěnových jednotek.
• Provrtejte podpěru pomocí vrtáku o průměru 4,5 mm použitím přiložené vrtací šablony.
• Vyřežte díru o průměru 120-150 mm v podpěrné ploše za použití přiložené vrtací šablony.
• Upevněte za použití přiložených 4 šroubů 12a (4,2 x 44,4).

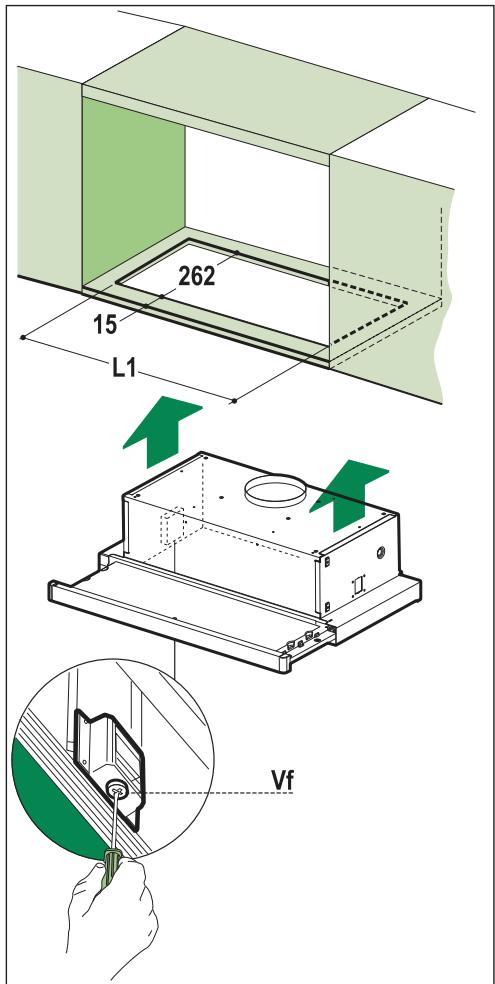

Zacvakávací upevnění

• Digestoř může být instalována přímo na spodní plochu stěnových jednotek pomocí zacvakávacích bočních držáků.
• Vyřízněte odpovídající otvor na spodní ploše stěnové jednotky, jak je znázorněno.
• Vložte digestoř tak, aby boční držáky zapadly na místo.

- Upevněte polohu přitažením šroubů Vf vespod digestoře.

3 Instalace

Typ digestoře	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

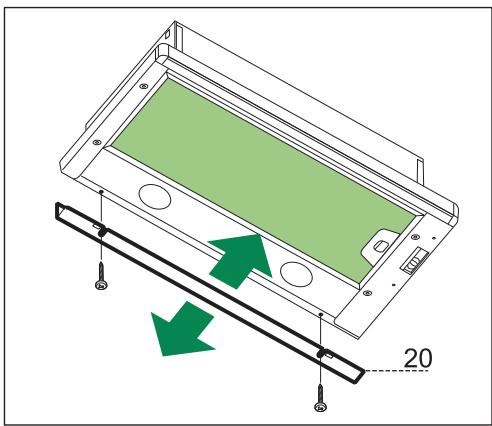

Uzavírací prvek

- Prostor mezi okrajem digestoře a zadní stěnou může být uzavřen za pomocí přiloženého prvku 20 a šroubů dodaných za tímto účelem.

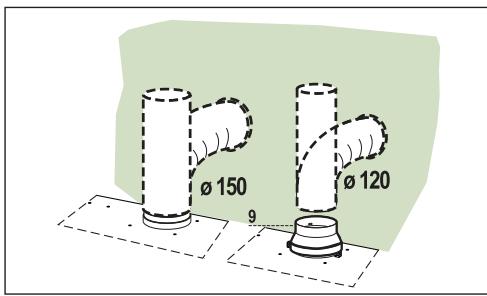

3.2.1 Vzduchový výfukový systém v tunelové verzi

Při instalaci tunelové verze připojte digestoř ke komínu pomocí ohebného nebo neohebného potrubí o průměru 150 nebo 120 mm, výběr je ponechán na instalatérovi.

• Pro instalaci připojení výfuku vzduchu o průměru 120 mm, vložte redukční přírubu 9 na vývod z těla digestoře.
• Namontujte potrubí do polohy pomocí dostatečných svorek pro potrubí (nejsou součástí dodávky).
• Odstraňte případné uhelné filtry.

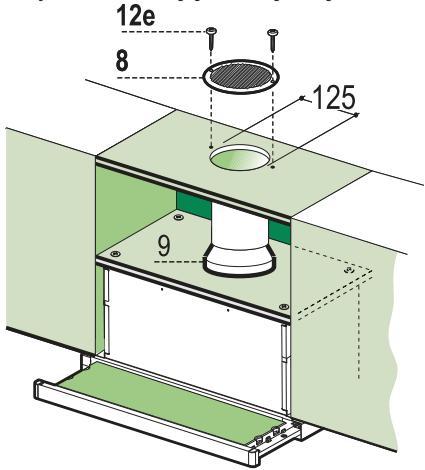

3.2.2 Recirkulační verze vývodu vzduchu

- Vyřízněte otvor o průměru 125 mm v jakékoli polici, která může být umístěna nad digestoří.

• Vložte redukční přírubu 9 na vývod z těla digestoře.
• Připojte přírubu na vývod na polici nad digestoří použitím ohebného nebo neohebného potrubí o průměru 120 mm.
• Namontujte potrubí do polohy pomocí dostatečných svorek pro potrubí (nejsou součástí dodávky).
• Upevněte mřížku vývodu vzduchu 8 na recirkulační vývod vzduchu pomocí dodaných 2 šroubů 12e (2,9 x 9,5).
• Ujistěte se, že byly vloženy filtry aktivního uhlí.

3.2.3 Elektrické zapojení

• Připojte digestoř k napájení pomocí dvoupólového přepínače s odstupem kontaktů nejméně 3 mm.
• Při prvním otevření posuvného vozíku po instalaci digestoře jej vytáhněte rychle dokud nezaklapne.

4 Použití

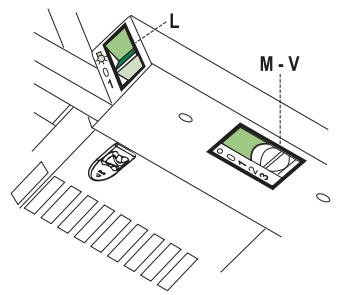

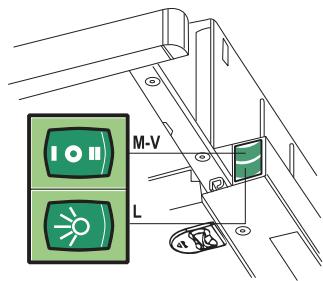

4.1 Ovládací panel

L	Světlo	Vypíná a zapíná osvětlení
M	Motor	Vypíná a zapíná motor digestoře
V	Rych-lost	Nastavuje provozní rychlost digestoře1. Nízká rychlost, používaná pro nepře-tržitou a tichou změnu vzduchu za přítomnosti lehkých výparů.2. Střední rychlost je vhodná pro většinu provozních podmínek s ohle-dem na optimální poměr proudění vzduchu a úrovně hluku.3. Maximální rychlost se používá k eliminaci velkého množství výparů z vaření, včetně dlouhých období

L	Světlo	Vypíná a zapíná osvětlení
M	Motor	Vypíná a zapíná motor digestoře
V	Rych-lost	Nastavuje provozní rychlost digestoře1. Nízká rychlost, používaná pro nepře-tržitou a tichou změnu vzduchu za přítomnosti lehkých výparů.2. Střední rychlost je vhodná pro většinu provozních podmínek s ohledem na optimální poměr proudění vzduchu a úrovně hluku.

5 Údržba

5.1 Filtry na mastnotu

5.1.1 Čištění kovových samonosných filtrů na mastnotu

• Filtry musí být čištěny každé 2 měsíce nebo častěji v případě obzvláště intenzivního používání digestoře. Filtry lze mýt v myčce na nádobí. • Vysuňte posuvný sací panel.
• Po odpojení příslušných upevňovacích prvků odstraňte filtry po jednom.
• Filtry umyjte a dávejte pozor, ať se neohnou. Nechte je vyschnout před jejich připevněním. (Barva povrchu filtru se může měnit v čase, to však nemá vliv na výkon filtru).
• Při nasazování filtrů ověřte, zda je na vnější straně vidět držadlo.
• Uzavřete posuvný sací panel.

5.2 Uhelný filtr (recyklační verze)

5.2.1 Výměna uhelných filtrů

Varování: Vypněte světla a počkejte na ochlazení lamp předtím, než vyměníte pachový filtr.

• Tyto filtry nelze mýt a obnovovat, je nutno je vyměňovat cca každé 4 měsíce provozu, případně častěji při intenzivnějším použití. Vysuňte posuvný sací panel.
• Odejměte filtry na mastnotu.
• Vyjměte nasycený uhlíkový filtr uvolněním upevňovacích háčků.
• Upevněte nový filtr zaháknutím na místo. Vyměňte filtry na mastnotu.
• Uzavřete posuvný sací panel.

5.3.1 Výměna osvětlení

28W světlo

Demontujte kovové filtry na mastnotu. Odšroubujte žárovky a nahraďte je novými se stejnými parametry. Vyměňte kovové filtry na mastnotu.

Důležité pokyny pro bezpečnost a ochranu životního prostředí

Digestoř sporáku byla navržena výhradně pro domácí použití za účelem odstranění kuchyňských pachů.

1 Důležité pokyny pro bezpečnost a ochranu životního prostředí

Důležité pokyny pro bezpečnost a ochranu životního prostředí

1.4 V souladu se směrnicí o odpadech z elektrických a elektronických zařízení a zneškodňování odpadů:

Tento produkt je v souladu se směrnicí o odpadech z elektrických a elektronických zařízení EU (2012/19/EU). Tento produkt obsahuje symbol tříděného odpadu pro odpadní elektrická a elektronická zařízení (WEEE).

Ref. Množství Komponenty produktu

1 1 Kompletní tělo digestoře, včetně: Ovládací prvky, osvětlení, ventilátor, filtry

8 1 Směrová mřížka vzduchového výstupu

2.3 Technické parametry

3.2.1 Systém odsávání vzduchu s průduchovou verzí

3.2.3 Elektrické připojení

5.2.1 Výměna uhlíkových filtrů

Varování: Před výměnou pachového filtru vypněte světla a počkejte, dokud lampy nezhasnou.

5.3.1 Výměna osvětlení

28W světlo
