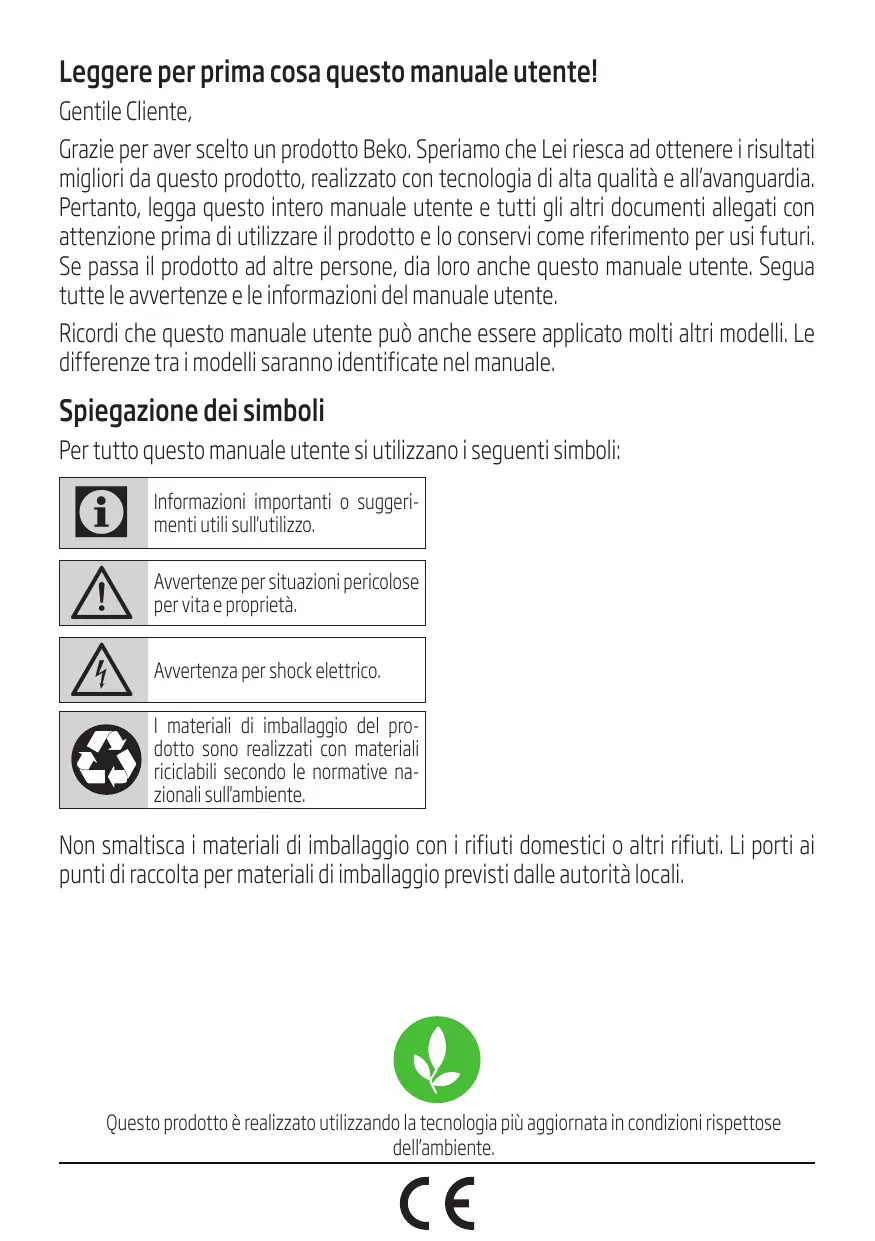

• • Remonter les filtres anti-graisse métalliques. Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre antiodeur. Hotte / Manuel d’Instructions Leggere per prima cosa questo manuale utente! Gentile Cliente, Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad ottenere i risultati migliori da questo prodotto, realizzato con tecnologia di alta qualità e all’avanguardia. Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzare il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loro anche questo manuale utente. Segua tutte le avvertenze e le informazioni del manuale utente. Ricordi che questo manuale utente può anche essere applicato molti altri modelli. Le differenze tra i modelli saranno identificate nel manuale. Spiegazione dei simboli Per tutto questo manuale utente si utilizzano i seguenti simboli:

Informazioni importanti o suggerimenti utili sull'utilizzo. Avvertenze per situazioni pericolose per vita e proprietà. Avvertenza per shock elettrico. I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili secondo le normative nazionali sull'ambiente. Non smaltisca i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Li porti ai punti di raccolta per materiali di imballaggio previsti dalle autorità locali. Questo prodotto è realizzato utilizzando la tecnologia più aggiornata in condizioni rispettose dell’ambiente. struzioni importanti per sicurezza e 1 Iambiente

Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

• • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.
• • La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un’altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• • Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.
• • Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra. 34 / IT

• • Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

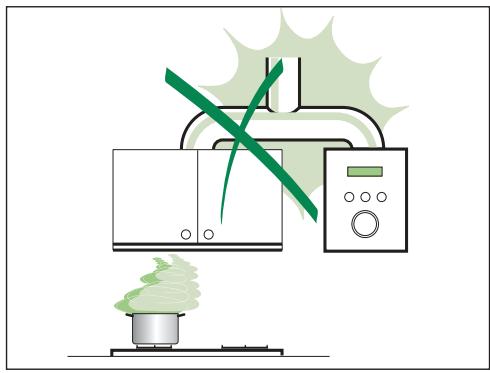

• • Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• • Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• • In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio. Cappa / Libretto di Istruzioni struzioni importanti per sicurezza e 1 Iambiente
• • Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispettare tutte le normative relative allo scarico dell’aria.

La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

• • Non fare mai uso improprio della Cappa.

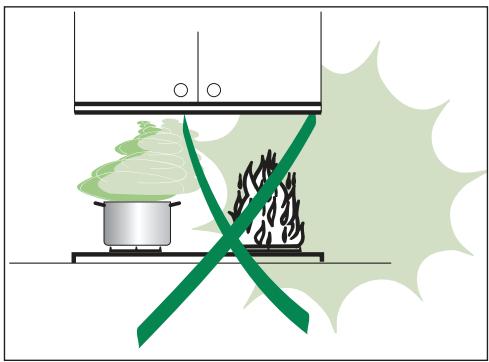

• • Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• • Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• • Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
• • Non preparare alimenti flambè sotto la cappa da cucina; pericolo d’incendio. Cappa / Libretto di Istruzioni

• • Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.
• • I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.
• • “ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.”. 35 / IT struzioni importanti per sicurezza e 1 Iambiente
• • Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.
• • Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• • Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

1.4 Conformità alla direttiva

WEEE e allo smaltimento dei rifiuti: Questo apparecchio è conforme alla Direttiva UE WEEE (2012/19/EU). Questo apparecchio riporta il simbolo di classificazione per i rifiuti delle apparecchiature elettriche ed elettroniche (WEEE). Questo apparecchio è stato realizzato con parti e materiali di alta qualità che possono essere riutilizzati e sono adatti ad essere riciclati. Non smaltire i rifiuti dell‘apparecchio con i normali rifiuti domestici e gli altri rifiuti alla fine della vita di servizio. Portarlo al centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere la collocazione di questi centri di raccolta. Conformità alla Direttiva RoHS: L‘apparecchio acquistato è conforme alla Direttiva UE RoHS (2011/65/EU). Non contiene materiali pericolosi o proibiti specificati nella Direttiva.

imballaggio L’imballaggio del prodotto è fatto di materiali riciclabili in conformità con la normativa nazionale. Non smaltire i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta per materiali di imballaggio previsti dalle autorità locali. 36 / IT Cappa / Libretto di Istruzioni 2 Caratteristiche

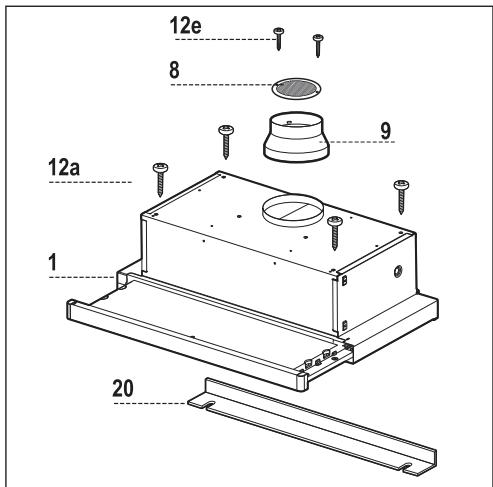

Rif. 12a 12e Q.tà Componenti di Prodotto 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Griglia direzionata Uscita Aria Flangia di riduzione D.150-120 Profilo chiusura Q.tà Componenti di Installazione Viti 4,2 x 44,4 Viti 2,9 x 9,5 Q.tà Documentazione Libretto Istruzioni

Cappa / Libretto di Istruzioni 37 / IT 2 Caratteristiche

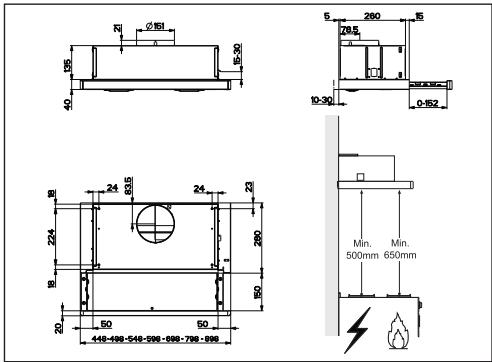

2.3 Specifiche tecniche

CTB 6250 W Larghezza CTB 6250 B

CTB 6250 X/XH CTB 9250 X/XH

598 mm Profondità 898 mm 175 mm Altezza 280 mm Tensione di alimentazione

420 m3/h Potenza di aspirazione Potenza motore 140 W Potenza lampadina 2X28 W Diametro tubo uscita aria 120-150 mm Peso netto 7,6 kg 9,3 kg Peso lordo 8,5 kg 10,5 kg Colore Bianco Nero Inox Inox I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di laboratorio secondo gli standard pertinenti. Questi valori possono variare secondo l›utilizzo del prodotto e le condizioni ambientali. 38 / IT Cappa / Libretto di Istruzioni 3 Installazione

3.1 Foratura Piano di supporto

e Montaggio Cappa Montaggio con viti

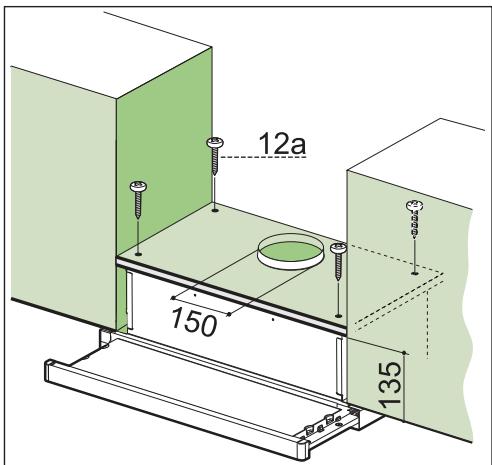

• • l Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• • Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• • Praticare un foro ø 120-150 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
• • Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione. Montaggio Con Fissaggio a Scatto
• • The hood can be installed either directly on the bottom surface of the wall units using snap-on side supports.

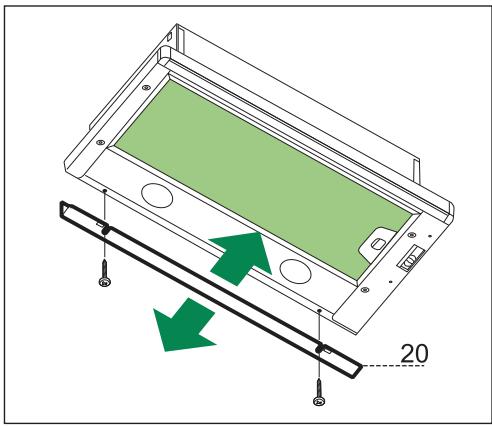

• • Lo spazio tra il bordo della Cappa e la Parete di fondo può essere chiuso applicando il Profilo 20 in dotazione con le Viti già predisposte a questo scopo. 39 / IT 3 Installazione

3.2.2 Uscita Aria Versione

3.2.1 Uscita Aria Versione

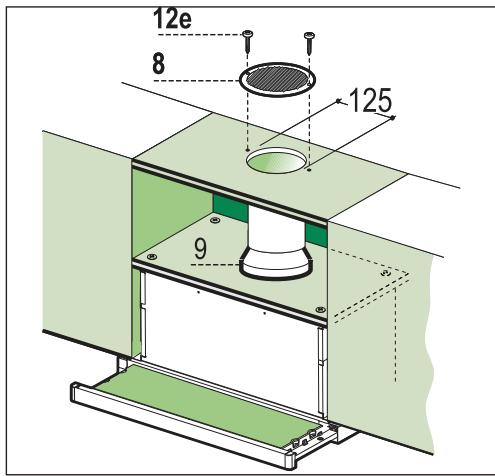

• • Praticare un foro ø 125 mm sull’eventuale Mensola soprastante la Cappa.
• • Inserire la Flangia di riduzione 9 sull’uscita del Corpo Cappa.
• • Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm.
• • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• • Fissare la Griglia direzionata 8 sull’uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.

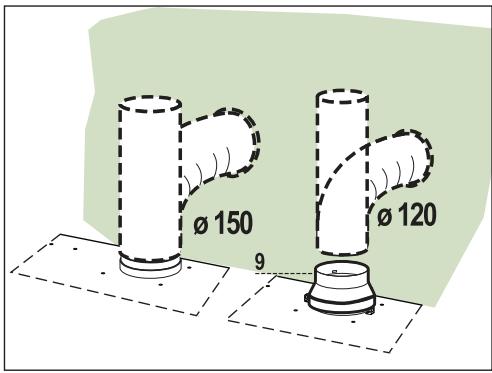

• • Assicurarsi della presenza dei Filtri antiodore al Carbone attivo. Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all’installatore
• • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cappa.
• • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• • Togliere eventuali Filtri Antiodore al Carbone attivo.

3.2.3 Connessione Elettrica

• • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• • Dopo aver installato la cappa è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa. 40 / IT Cappa / Libretto di Istruzioni 4 Uso

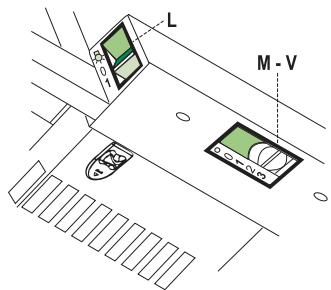

Motore Velocità Accende e spegne l’Impianto di Illuminazione.

Luci Accende e spegne il motore Aspirazione. Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio

d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte

delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare

le massime emissioni di vapore di cottura, anche per tempi prolungati

Motore Velocità Cappa / Libretto di Istruzioni Accende e spegne l’Impianto di Illuminazione. Accende e spegne il motore Aspirazione. Determina la velocità di esercizio:

elocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

elocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro. 41 / IT 5 Manutenzione

5.1 Filtri antigrasso

5.1.1 Pulizia filtri antigrasso

metallici autoportanti

• • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• • Estrarre il carrello aspirante.
• • Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un’eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l’efficienza dello stesso.)
• • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• • Chiudere il carrello aspirante.

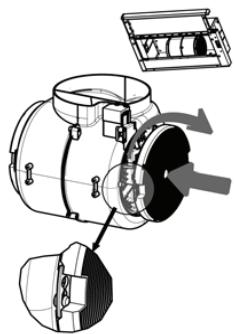

• • Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• • Rimontare i Filtri antigrasso.
• • Richiudere il carrello aspirante.

5.3.1 Sostituzione lampade

• • Togliere i Filtri antigrasso metallici.

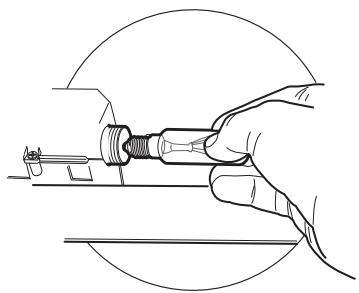

• • Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• • Rimontare i Filtri antigrasso metallici.

5.2 Filtri antiodore (Versione

Attenzione: Spegnere le luci ed attendere il raffreddamento delle lampade prima di effettuare la sostituzione del filtro antiodore.

• • Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmenteintenso.
