Tipo de produto	Coifa exaustora/filtrante
Marca	BEKO
Modelo	CTB6250B
Largura	598 mm
Profundidade	175 mm
Altura	280 mm
Peso líquido	7,6 kg
Peso bruto	8,5 kg
Cor	Preto
Alimentação elétrica	220-240 V, 50-60 Hz
Potência de sucção	420 m³/h
Potência do motor	140 W
Iluminação	2 lâmpadas de 28 W cada
Número de velocidades	3 (mínima, média, máxima)
Tipo de comando	Botões mecânicos (L, M, V)
Diâmetro do tubo de saída de ar	120-150 mm
Filtros anti-gordura	Metálicos, laváveis (lava-louças recomendado)
Filtro anti-odor (opcional)	Carvão ativado, não lavável, a ser substituído a cada 3-4 meses
Instalação	Em armário de parede, versão exaustora ou filtrante
Distância mínima ao plano de cocção	650 mm (salvo indicação contrária)
Funções	Iluminação, exaustão, 3 velocidades
Manutenção e limpeza	Limpar os filtros anti-gordura a cada 2 meses; substituir filtro de carvão a cada 3-4 meses; superfície externa com pano úmido e detergente neutro
Segurança	Não flambar sob a coifa, não deixar chamas livres, desconectar antes da manutenção

Perguntas frequentes - CTB6250B BEKO

Qual é a distância mínima entre a coifa e o plano de cocção?

A distância mínima de segurança é de 650 mm para planos de cocção, salvo indicação contrária nas instruções específicas do fabricante da placa.

Como instalar a coifa em versão exaustora?

Conecte a coifa a uma tubulação de evacuação de ar usando um tubo rígido ou flexível de diâmetro 120 ou 150 mm. Use o flange de redução se necessário. Certifique-se de que o percurso do duto seja o mais curto possível e não exceda 0,04 mbar de depressão.

Como instalar a coifa em versão filtrante (reciclagem)?

Faça um furo de 125 mm no móvel acima da coifa. Insira o flange de redução na saída da coifa, conecte com um tubo de 120 mm até o furo e fixe a grade orientada fornecida na saída de ar reciclado. Certifique-se de que os filtros de carvão ativado estejam no lugar.

Como limpar os filtros anti-gordura metálicos?

Os filtros anti-gordura podem ser lavados na lava-louças ou à mão. Recomenda-se limpá-los a cada 2 meses, ou com mais frequência em caso de uso intensivo. Deixe-os secar completamente antes de remontá-los.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 3 a 4 meses, ou com mais frequência se a coifa for muito usada. Está disponível como opcional.

Como substituir a lâmpada da coifa?

Desligue a iluminação e espere as lâmpadas esfriarem. Remova os filtros anti-gordura metálicos, desrosqueie as lâmpadas antigas e substitua-as por novas de mesmas características (2 x 28 W). Remonte os filtros.

O que fazer se a coifa não funcionar?

Verifique primeiro a alimentação elétrica (fusível, disjuntor). Certifique-se de que o plugue esteja bem conectado. Se o problema persistir, entre em contato com o serviço pós-venda.

Posso usar a coifa sem filtro de carvão?

Sim, se a coifa estiver instalada em versão exaustora (evacuação para o exterior), os filtros de carvão não são necessários. Na versão filtrante, eles são indispensáveis.

A coifa é adequada para uso sobre uma cocção a gás?

Sim, mas respeite a distância mínima de 650 mm e garanta uma ventilação suficiente do ambiente (depressão máxima 0,04 mbar). Ajuste as chamas para que não ultrapassem o fundo das panelas.

Como fazer a manutenção da superfície externa da coifa?

Use um pano úmido e detergente líquido neutro. Não use produtos abrasivos ou corrosivos. Seque com um pano macio.

MANUAL DE UTILIZADOR CTB6250B BEKO

Leia este manual do utilizador em primeiro lugar!

Caro Cliente,

Obrigado por preferir um produto Beko. Esperamos que obtenha os melhores resultados do seu produto, que foi fabricado com alta qualidade e a mais moderna tecnologia. Entretanto, leia todo este manual do utilizador e todos os outros documentos que o acompanham cuidadosamente antes de utilizar o produto e guarde-o para consultas futuras. Se transferir o produto para outra pessoa, dê-lhe também este manual. Siga todos os avisos e informações deste manual do utilizador.

Lembre-se que este manual do utilizador pode ser também aplicável para diversos outros modelos. As diferenças entre os modelos estarão identificadas no manual.

Explicação dos símbolos

São utilizados os seguintes símbolos em todo o manual:

Informações importantes ou dicas úteis sobre utilização.

Aviso sobre situações perigosas para a vida e a propriedade.

Os materiais da embalagem do produto são feitos de materiais recicláveis, de acordo com a nossa Legislação Nacional sobre o Ambiente.

Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou outros tipos de resíduos. Leve-os para os pontos de recolha de materiais de embalagem designados pelas autoridades locais.

Este produto foi fabricado com a tecnologia mais recente em condições amigas do ambiente.

1

Instruções importantes sobre a segurança e ambiente

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

1.1 Instalação

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correta ou feita em não conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se a pegada e instalação).
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acionados pela corrente elétrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. Para um emprego apropriado e sem riscos é necessário que a depressão máxima do local não ultrapasse 0,04 mBar.

- No caso de danos no cabo de alimentação, é necessário mandá-lo substituir ao fabricante ou ao serviço de assistência técnica, a fim de prevenir quaisquer riscos.

Instruções importantes sobre a segurança e ambiente

- Se as instruções de instalação do dispositivo de cozedura a gás sugerem a necessidade de uma distância maior do que o indicado acima, é necessário ter em conta. É necessário respeitar todas as normas referentes às descargas de ar.

1.2 Uso

O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.

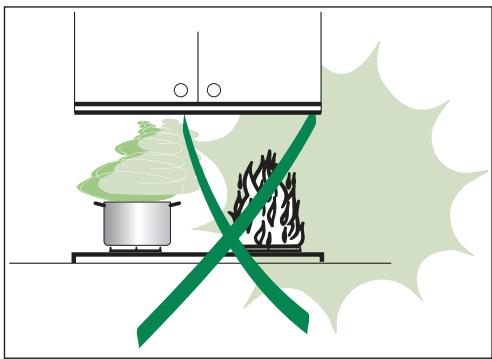

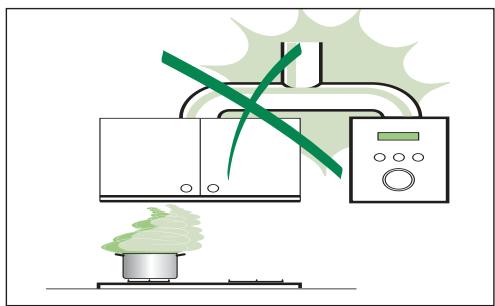

• Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio!

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, nem por pessoas sem experiência ou conhecimento, a menos que sejam supervisionadas ou instruídas sobre o uso do aparelho por uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
• ATENÇÃO! As partes acessíveis podem aquecer muito se forem utilizadas com aparelhos de cozedura.

Instruções importantes sobre segurança e ambiente

1.3 Manutenção

• Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).
• Para limpar as superfícies do exaustor, basta utilizar um pano húmido e detergente líquido neutro. O símbolo no produto

1.4 Conformidade com a Diretiva WEEE e Eliminação de Resíduos:

Este produto está em conformidade com a Diretiva WEEE da UE (2012/19/EU). Este produto possui um símbolo de classificação para resíduos de equipamentos elétricos e eletrónicos (WEEE).

Este produto foi fabricado com materiais e peças de alta qualidade, que podem ser reutilizados e reciclados. No fim da sua vida útil, não elimine o resíduo com o lixo doméstico normal ou outro lixo. Leve-o a um centro de recolha para reciclagem de equipamentos elétricos e eletrónicos. Consulte as autoridades locais para se informar sobre estes centros de recolha.

Cumprimento com a Diretiva RoHS:

O produto que adquiriu está em conformidade com a Diretiva RoHS da UE (2011/65/EU). Ele não contém materiais perigosos e proibidos especificados na Diretiva.

1.5 Informação de embalagem

A embalagem do produto é feita de materiais recicláveis, de acordo com a nossa legislação nacional. Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou outros tipos de resíduos. Leve-os para os pontos de recolha de materiais de embalagem designados pelas autoridades locais.

2 Características

2.1 Componentes

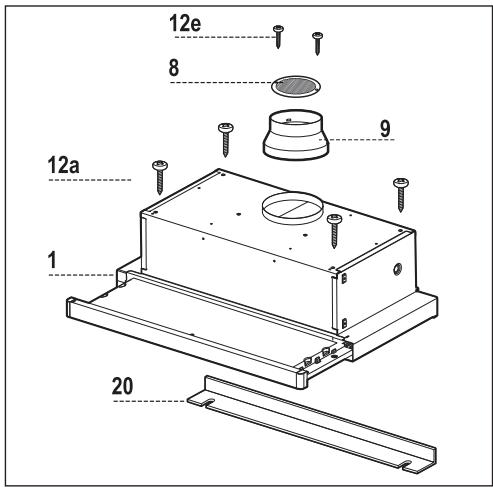

Ref. Qtd Componentes do produto

1	1	Corpo do exaustor equipado com:Comandos iluminação, grupo do ventilador e filtros
8	1	Grade direcionada de saída do ar
9	1	Flange de redução ø 150-120 mm
20	1	Perfil de fecho

Ref. Qtd Componentes de instalação

12a	4	Parafusos 4,2 x 44,4
12e	2	Parafusos 2,9 x 9,5
	Qtd	Documentação
	1	Manual de Instruções

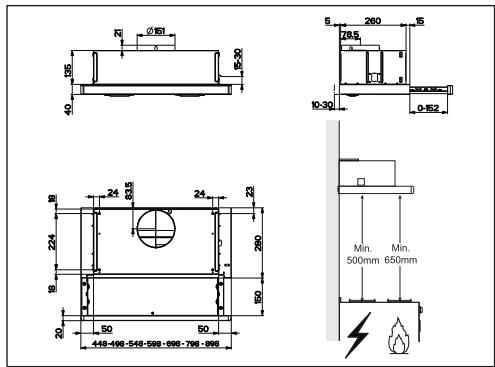

2.2 Encombrement

2 Características

2.3 Especificações técnicas

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Largura	598 mm			898 mm
Profundidade	175 mm
Altura	280 mm
Voltagem de alimentação	220 - 240 V, 50-60 Hz
Controlo	3
Poder se sucção	420 m3/h
Potência do motor	140 W
Potência da lâmpada	2X28 W
Diâmetro do tubo de saída de ar	120-150 mm
Peso líquido	7,6 kg			9,3 kg
Peso bruto	8,5 kg			10,5 kg
Cor	Branco(a)	Preto(a)	Inox	Inox

As marcações no produto ou os valores indicados em outros documentos fornecidos com o produto são valores obtidos em condições de laboratório de acordo com as normas relevantes. Estes valores podem variar de acordo com a utilização do produto e com as condições ambientais.

3 Instalação

3.1 Perfuração do plano de suporte e montagem do exaustor

Montagem Com Parafusos

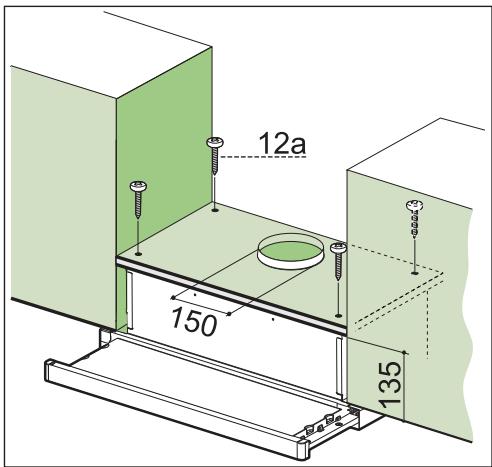

• O plano de suporte do exaustor deve ficar numa posição 135 mm mais alta relativamente ao plano inferior dos móveis suspensos.
• Perfure o suporte com furos de ∅ 4,5 mm utilizando o gabarito de perfuração fornecido com o aparelho.
• Faça um furo de ø 120-150 mm no plano de suporte utilizando o gabarito de perfuração fornecido com o aparelho.
• Fixe com os 4 parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.

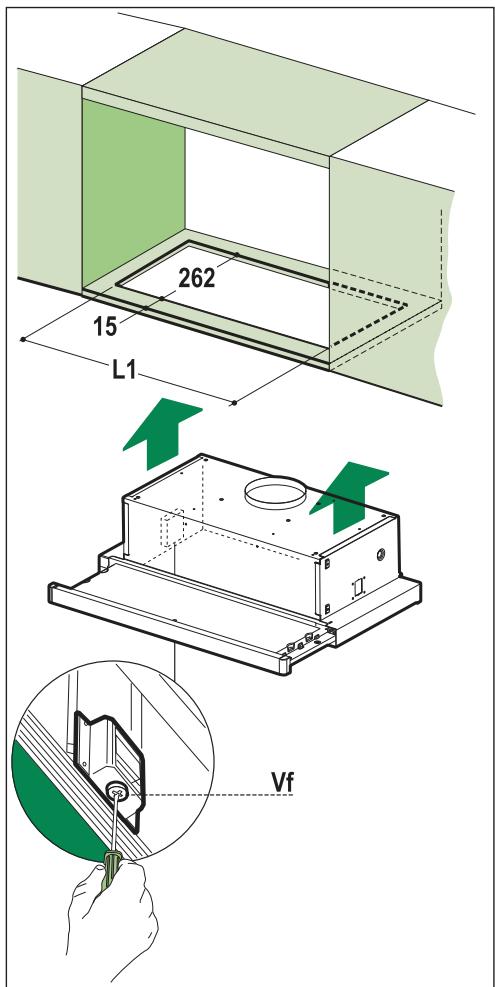

Montagem Com Fixação Por Encaixe

• O exaustor pode ser instalado directamente no plano inferior dos móveis suspensos com suportes laterais fixados por encaixe.
• Faça uma abertura no plano inferior do móvel suspenso, conforme indicado.
• Instale o exaustor até prender os suportes laterais com fixação por encaixe.

- Bloqueie definitivamente apertando os parafusos Vf por baixo do exaustor.

Exaustor	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

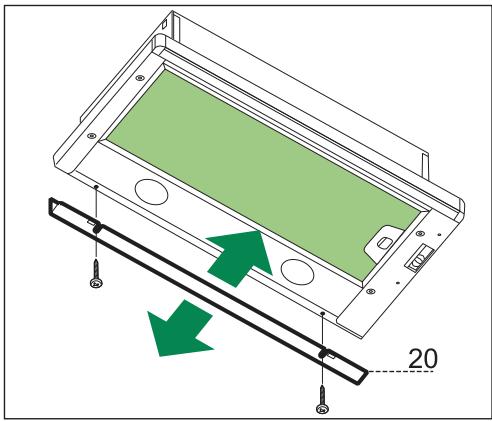

Perfil De Fecho

- O espaço entre a borda do exaustor e a parede de fundo pode ser fechado aplicando o perfil 20 fornecido com o aparelho utilizando os parafusos já preparados para esta finalidade.

3 Instalação

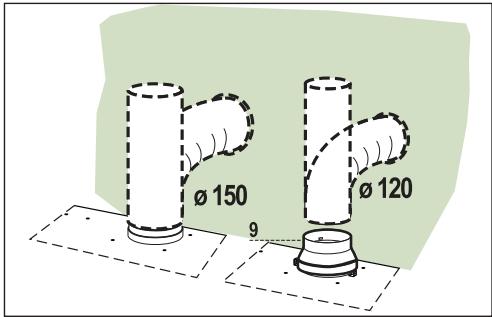

3.2.1 Saída Do Ar Para A Versão Aspirante

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão ativo, se presentes.

3.2.2 Saída do ar para a versão filtrante

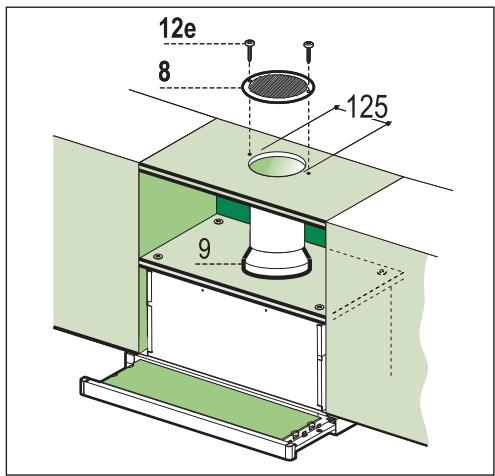

• Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de ø120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão ativo.

3.2.3 Ligação elétrica

• Ligue o exaustor à rede de alimentação elétrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Tendo instalado o exaustor, para a primeira vez é necessário abrir o carro deslizante com força até perceber o encaixe do fim de curso.

4 Utilização

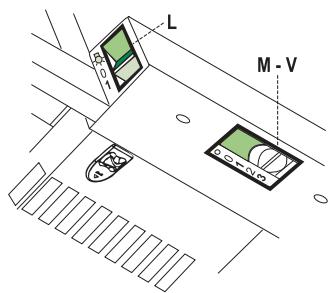

L	Luzes	Liga e desliga a Iluminação
M	Motor	Liga e desliga o motor de exaustão
V	Velocidade	Determina a velocidade de funcionamento:1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

L	Luzes	Liga e desliga a Iluminação
M	Motor	Liga e desliga o motor de exaustão
V	Velocidade	Determina a velocidade de funcionamento:1. Velocidade mínima, indicadapara uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.

5 Manutenção

5.1 Filtros antigordura

• Também podem ser lavados na máquina de lavar louça. Precisam de ser lavados cerca de 2 em 2 meses de utilização ou com maior frequência em caso de uso muito intenso do aparelho.
• Puxe o carro aspirante para fora.
• Tire os filtros, um de cada vez, manobrando os engates próprios.
• Lave os filtros, evitando dobrá-los, e deixe-os secar antes de os reinstalar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.)
• Reinstale-os, lembrando-se de manter a pega virada para o lado exterior visível.
• Feche o carro aspirante.

5.2 Filtros Anti-Odores (Versão Filtrante)

5.2.1 Substituição

Atenção! Apague as luzes e aguarde que as lâmpadas arrefeçam, antes de proceder à substituição do filtro anti-odores

- Não podem ser lavados nem são regeneráveis. Têm de ser substituídos de 4 em 4 meses de utilização, aproximadamente, ou com maior frequência em caso de uso muito intenso do aparelho.

• Puxe o carro aspirante para fora.
• Tire os filtros antigordura.

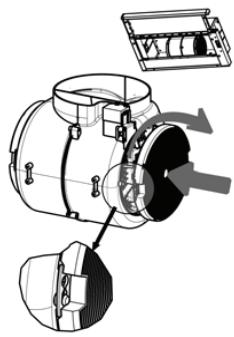

• Remova o filtro anti-odores de carvão activo saturado, manobrando os respectivos engates. Instale o novo filtro encaixando-o no respectivo lugar.
• Monte de novo os filtros antigordura.
• Feche de novo o carro aspirante.

5.3.1 Substituição Das Lâmpadas

Lâmpadas de 28W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros
