CTB6250B - Chladnička-mraznička BEKO - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	BEKO
Model	CTB6250B
Šírka	598 mm
Hĺbka	175 mm
Výška	280 mm
Čistá hmotnosť	7,6 kg
Hrubá hmotnosť	8,5 kg
Farba	Čierna
Elektrické napájanie	220-240 V, 50-60 Hz
Odsávací výkon	420 m³/h
Výkon motora	140 W
Osvetlenie	2 žiarovky po 28 W
Počet rýchlostí	3 (minimálna, stredná, maximálna)
Typ ovládania	Mechanické tlačidlá (L, M, V)
Priemer výstupného potrubia	120-150 mm
Protitukové filtre	Kovové, umývateľné (odporúča sa umývačka riadu)
Protizápachový filter (voliteľný)	Aktívne uhlie, neumývateľný, výmena každé 3-4 mesiace
Inštalácia	Pod nástennú skrinku, odvodná alebo recirkulačná verzia
Minimálna vzdialenosť od varnej dosky	650 mm (pokiaľ nie je uvedené inak)
Funkcie	Osvetlenie, odsávanie, 3 rýchlosti
Údržba a čistenie	Čistiť protitukové filtre každé 2 mesiace; meniť uhlíkový filter každé 3-4 mesiace; vonkajší povrch vlhkou handričkou a neutrálnym čistiacim prostriedkom
Bezpečnosť	Neflamovať pod odsávačom, nenechávať voľný plameň, pred údržbou odpojiť od siete

Často kladené otázky - CTB6250B BEKO

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna bezpečná vzdialenosť je 650 mm pre varne dosky, pokiaľ nie je v špecifických pokynoch výrobcu dosky uvedené inak.

Ako nainštalovať odsávač v odvodnej verzii?

Pripojte odsávač k vzduchovému potrubiu pomocou pevnej alebo flexibilnej rúry s priemerom 120 alebo 150 mm. V prípade potreby použite redukčnú prírubu. Uistite sa, že trasa potrubia je čo najkratšia a nepresahuje podtlak 0,04 mbar.

Ako nainštalovať odsávač v recirkulačnej verzii?

Vyvŕtajte otvor 125 mm v skrinke nad odsávačom. Nasaďte redukčnú prírubu na výstup odsávača, pripojte rúrou 120 mm k otvoru a pripevnite dodávanú orientovanú mriežku na výstup recirkulovaného vzduchu. Uistite sa, že sú nainštalované filtre s aktívnym uhlím.

Ako čistiť kovové protitukové filtre?

Protitukové filtre je možné umývať v umývačke riadu alebo ručne. Odporúča sa čistiť ich každé 2 mesiace, alebo častejšie pri intenzívnom používaní. Pred opätovným montážou ich nechajte úplne vyschnúť.

Kedy je potrebné vymeniť filter s aktívnym uhlím?

Filter s aktívnym uhlím nie je umývateľný a musí sa vymieňať každé 3 až 4 mesiace, alebo častejšie, ak sa odsávač intenzívne používa. Je k dispozícii ako voliteľné príslušenstvo.

Ako vymeniť žiarovku v odsávači?

Vypnite osvetlenie a počkajte, kým žiarovky vychladnú. Odstráňte kovové protitukové filtre, odskrutkujte staré žiarovky a nahraďte ich novými s rovnakými parametrami (2 x 28 W). Namontujte späť filtre.

Čo robiť, ak odsávač nefunguje?

Najskôr skontrolujte elektrické napájanie (poistka, istič). Uistite sa, že je zástrčka správne zapojená. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem používať odsávač bez uhlíkového filtra?

Áno, ak je odsávač nainštalovaný v odvodnej verzii (vývod von), uhlíkové filtre nie sú potrebné. V recirkulačnej verzii sú nevyhnutné.

Je odsávač vhodný na použitie nad plynovým varením?

Áno, ale dodržujte minimálnu vzdialenosť 650 mm a zabezpečte dostatočné vetranie miestnosti (maximálny podtlak 0,04 mbar). Nastavte plamene tak, aby nepresahovali dno hrncov.

Ako udržiavať vonkajší povrch odsávača?

Použite vlhkú handričku a neutrálny tekutý čistiaci prostriedok. Nepoužívajte abrazívne alebo korozívne prostriedky. Osušte jemnou handričkou.

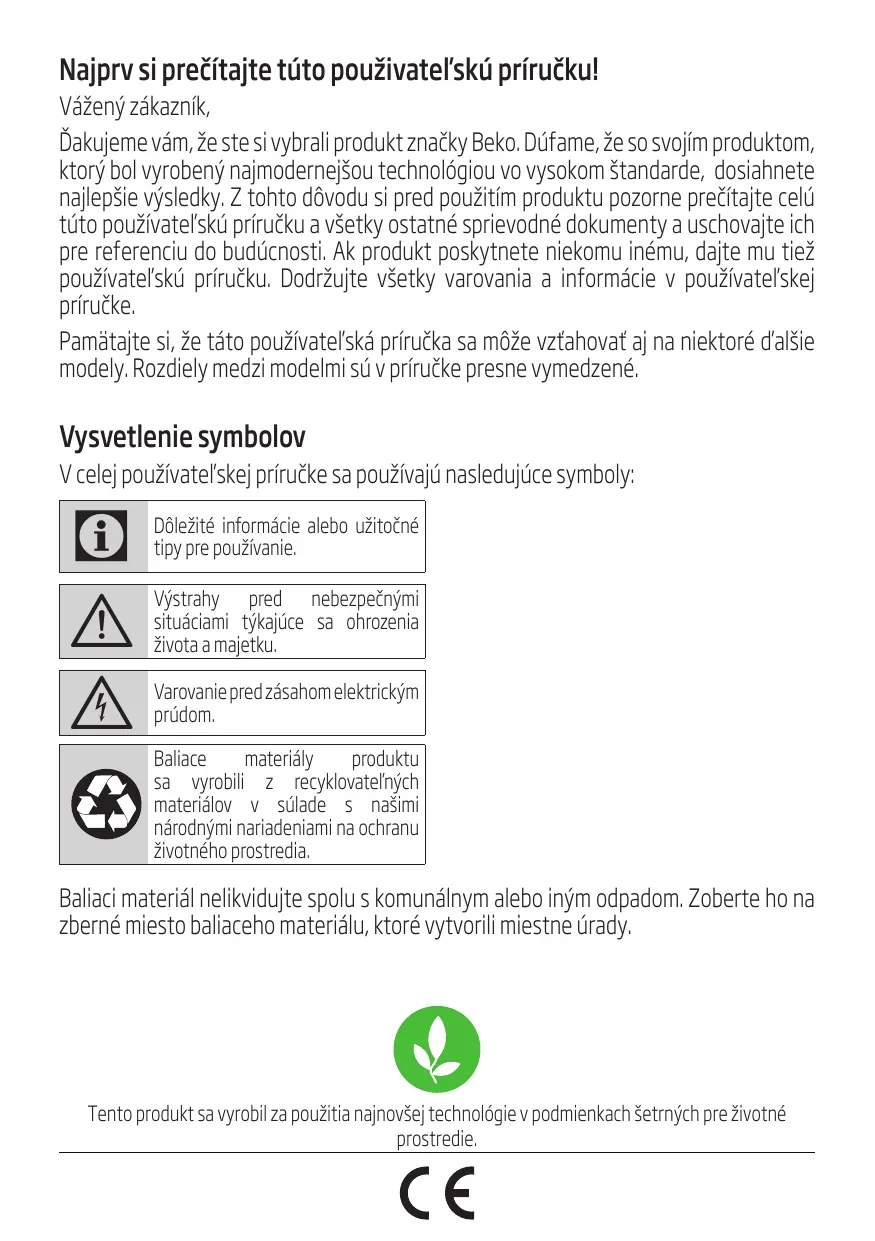

NÁVOD NA OBSLUHU CTB6250B BEKO

Najprv si prečítajte túto používateľskú príručku!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali produkt značky Beko. Dúfame, že so svojím produktom, ktorý bol vyrobený najmodernejšou technológiou vo vysokom štandarde, dosiahnete najlepšie výsledky. Z tohto dôvodu si pred použitím produktu pozorne prečítajte celú túto používateľskú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre referenciu do budúcnosti. Ak produkt poskytnete niekomu inému, dajte mu tiež používateľskú príručku. Dodržujte všetky varovania a informácie v používateľskej príručke.

Pamätajte si, že táto používateľská príručka sa môže vzťahovať aj na niektoré ďalšie modely. Rozdiely medzi modelmi sú v príručke presne vymedzené.

Vysvetlenie symbolov

V celej používateľskej príručke sa používajú nasledujúce symboly:

Dôležité informácie alebo užitočné tipy pre používanie.

Výstrahy pred nebezpečnými situáciami týkajúce sa ohrozenia života a majetku.

Varovanie pred zásahom elektrickým prúdom.

Baliace materiály produktu sa vyrobili z recyklovateľných materiálov v súlade s našimi národnými nariadeniami na ochranu životného prostredia.

Baliaci materiál nelikvidujte spolu s komunálnym alebo iným odpadom. Zoberte ho na zberné miesto baliaceho materiálu, ktoré vytvorili miestne úrady.

Tento produkt sa vyrobil za použitia najnovšej technológie v podmienkach šetrných pre životné prostredie.

1

Pokyny pre použitie sa vzťahujú na viacero verzií tohto spotrebiča. V súlade s tým môžete nájsť popisy jednotlivých funkcií, ktoré sa nevzťahujú na váš špecifický spotrebič.

1.1 Inštalácia

• Výrobca nenesie žiadnu zodpovednosť za akékoľvek škody spôsobené nesprávnou alebo nevhodnou inštaláciou. - Minimálna bezpečná vzdialenosť medzi hornou plochou sporáka a odsávacím digestorom je 650 mm (niektoré modely sa dajú nainštalovať v nižšej výške, obráťte sa na odseky týkajúce sa pracovných rozmerov a inštalácie). - Skontrolujte, či sieťové napájanie je v súlade s tým, ktoré je uvedené na menovitom štítku upevnenom vo vnútri digestora. - Pri spotrebičoch triedy I skontrolujte, či domáce sieťové napájanie zaručuje adekvátne uzemnenie.

• Pripojte digestor k odsávaciemu kanálu prostredníctvom potrubia s minimálnym priemerom 120 mm. Dráha kanálu musí byť čo najkratšia.
• Odsávací digestor nepripájajte k odsávacím vývodom, cez ktoré prechádzajú výpary zo spaľovania (bojlery, krby atď.).
• Ak sa odsávanie použije v spojení s neelektrickými spotrebičmi (napr. spotrebičmi spaľujúcimi plyn), musí sa zaručiť dostatočná úroveň prevzdušnenia v miestnosti, aby sa predišlo spätnému prietoku vyfukovaného plynu. V kuchyni sa musí nachádzať otvor, ktorý je priamo prepojený k vonkajšiemu vzduchu, aby sa zaručil vstup čistého vzduchu.

1.2 Používanie

• Digestor nikdy nepoužívajte na iné účely, ako sú tie, na ktoré bol navrhnutý.

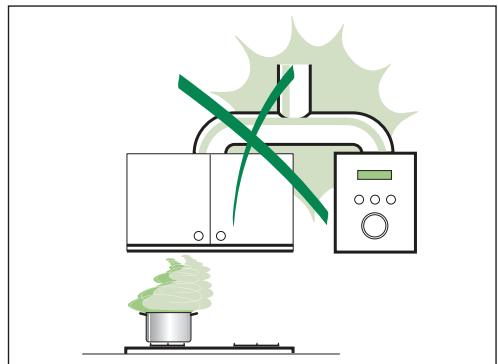

• Počas prevádzky nikdy pod digestorom nenechávajte vysoké voľné plamene.

• Upravte intenzitu plameňa, aby sa nasmerovala výlučne na dno panvice a uistite sa, že nepresahuje cez bočné strany.
• Fritézy sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.
• Digestor by nemali používať deti alebo osoby, ktoré neboli riadne poučené.

1.3 Údržba

• Pred vykonaním akejkoľvek údržby spotrebič vypnite alebo odpojte od sieťového napájania.
• Po určenom časovom období vyčistite a/alebo vymeňte filtre (nebezpečenstvo požiaru).
• Vyčistite digestor pomocou vlhkej handričky a neutrálneho tekutého čistiaceho prostriedku.

Tento produkt bol vyrobený z vysoko kvalitných častí a materiálov, ktoré môžu byť znovu použité a sú vhodné na recykláciu. Na konci životnosti odpad z produktu neodstraňujte s bežným odpadom z domácnosti ani s iným odpadom. Recyklujte ho v zbernom mieste určenom na recykláciu elektrického a elektronického vybavenia. Pre zistenie informácií o zberných miestach kontaktujte miestne úrady.

V súlade s Obmedzením používania niektorých nebezpečných látok v elektronických a elektrických zariadeniach

Tento produkt bol zakúpený v súlade so smernicou o odpadoch z elektrických a elektronických zariadení EÚ (2011/65/EÚ). Neobsahuje žiadne nebezpečné alebo zakázané materiály špecifikované smernicou.

1.5 Informácie o balení

Balenie produktu je vyrobené z recyklovateľných materiálov, v súlade s našou národnou legislatívou. Baliaci materiál nelikvidujte spolu s komunálnym alebo iným odpadom. Zoberte ho na zberné miesto baliaceho materiálu, ktoré vytvorili miestne úrady.

2 Vlastnosti

2.1 Komponenty

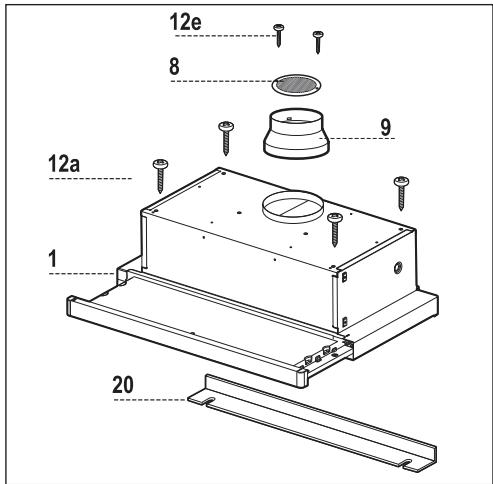

9 1 Redukčná príruba ø 150-120 mm

20 1 Uzatvárací prvok

Ref. Množstvo Inštalačné komponenty

12a 4 Skrutky 4,2 x 44,4

12e 2 Skrutky 2,9 x 9,5

Množstvo Dokumentácia

1 Návod na použitie

2.2 Rozmery

2 Vlastnosti

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Šírka	598 mm			898 mm
Híbka	175 mm
Výška	280 mm
Privádzané napätie	220 - 240 V, 50 - 60 Hz
Ovládanie	3 polohy
Odsávací výkon	420 m3/hod
Výkon motora	140 W
Výkon žiarovky	2 x 28 W
Priemer potrubia na vývod vzduchu	120-150 mm
Čistá hmotnosť	7,6 kg			9,3 kg
Hmotnosť brutto	8,5 kg			10,5 kg
Farba	Biela	Čierna	Nehrdzavejúca ocel'	Nehrdzavejúca ocel'

Označenia uvedené na výrobku alebo hodnoty uvedené v iných dokumentoch priložených k výrobku boli získané v laboratórnych podmienkach podľa príslušných noriem. Tieto hodnoty sa môžu líšiť podľa použitia výrobku a okolitých podmienok.

3 Inštalácia

3.1 Vŕtanie nosnej plochy a inštalácia digestora

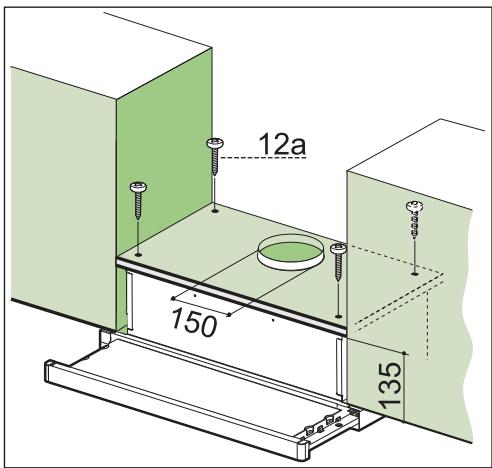

Montáž skrutiek

• Nosná plocha digestora musí byť 135 mm nad spodnou plochou stenovej jednotky.
• Namontujte nosnú plochu s vrtákom ∅ 4,5 mm pomocou dodanej vrtnej šablóny.
• Na nosnej ploche vyrežte otvor o veľkosti 120 až 150 mm podľa dodanej vrtnej šablóny.
• Pripevnite pomocou 4 skrutiek 12a (4,2 x 44,4).

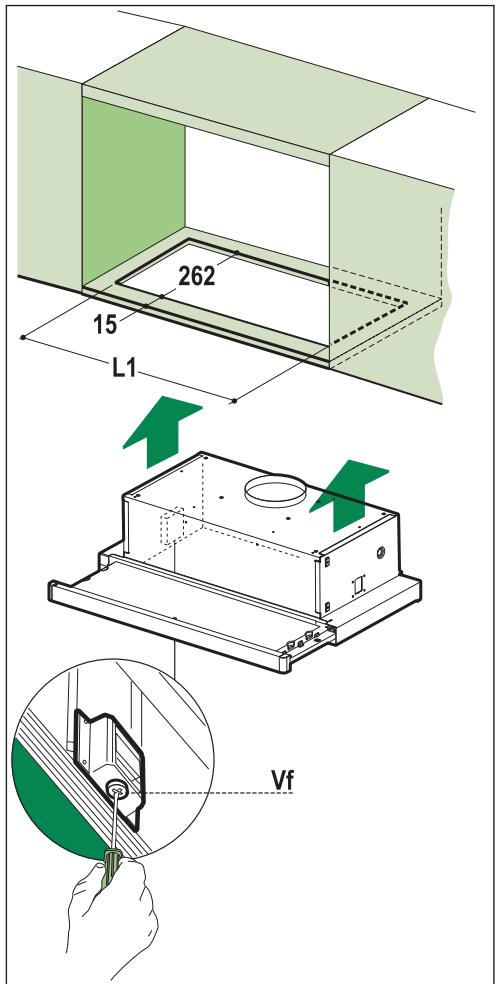

Montáž zacvaknutím

• Digestor môže byť inštalovaný priamo na spodnú plochu stenovej jednotky pomocou nacvakávacích bočných držiakov.
• Vyrežte montážny otvor na spodnej strane stenovej jednotky tak, ako je to znázornené.
• Vkladajte digestor, kým bočný držiak nezapadne na miesto.

- Zabezpečte polohu utiahnutím skrutiek Vf pod digestorom.

Typ digestora	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

3 Inštalácia

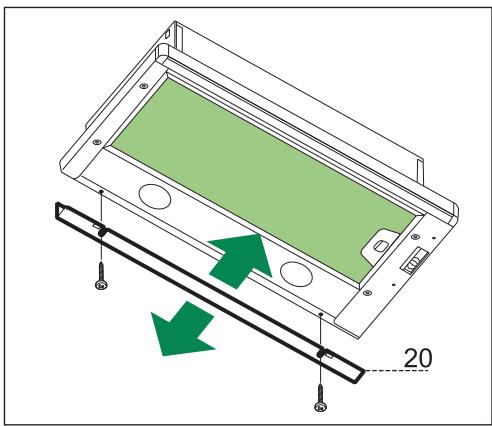

Uzatvárací prvok

- Priestor medzi okrajom digestora a zadnou stenou môže byť uzatvorený pomocou dodávaného prvku 20 a skrutiek dodaných na tento účel.

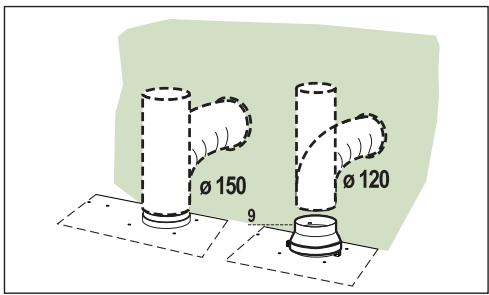

Pri inštalácii prieduchovej verzie pripojte digestor ku komínu buď pomocou ohybného alebo pevného potrubia ø 150 alebo 120 mm, ktorého výber je ponechaný na inštalatérovi.

• Ak chcete nainštalovať prípojku odsávania vzduchu ø 120 mm, vložte redukčnú prírubu 9 na výstup digestora.
• Pripevnite potrubie do polohy pomocou dostatočného počtu svoriek (nie sú súčasťou dodávky).
• Odstráňte prípadné uhlíkové filtre.

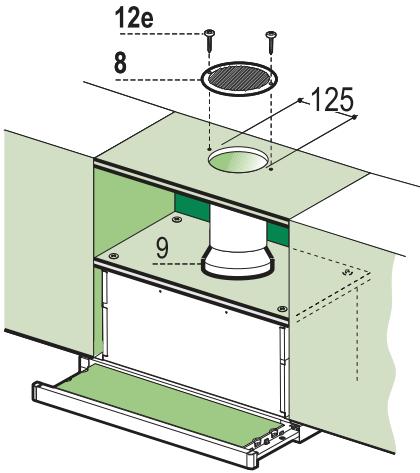

3.2.2 Odsávanie vzduchu s recirkuláciou

• Vyrežte otvor ø 125 mm na akejkoľvek poličke, ktorá je umiestnená nad krytom. • Vložte redukčnú prírubu 9 na výstup digestora.
• Pripojte prírubu k výstupu na poličke nad digestorom pomocou pružného alebo pevného potrubia ø120 mm.
• Pripevnite potrubie do polohy pomocou dostatočného počtu svoriek (nie sú súčasťou dodávky).
• Pomocou 2 skrutiek 12e (2,9 x 9,5) upevnite mriežku výstupu vzduchu 8 na výstupe recirkulovaného vzduchu.
• Uistite sa, že boli vložené filtre s aktívnym uhlím.

• Pripojte digestor k sieťovému napájaniu cez dvojpólový spínač, ktorý má kontaktnú medzeru aspoň 3 mm.
• Pri prvom otvorení posuvného panelu po inštalácii digestora, ho vytiahnite rýchlo, až kým nezacvakne.

4 Používanie

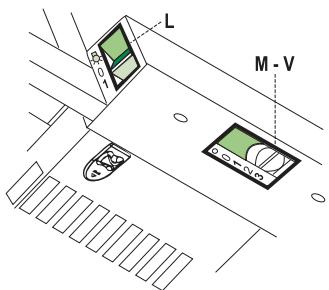

L	Svetlo	Zapína a vypína osvetlenie
M	Motor	Zapína a vypína motor odsávania
V	Rých-lost'	Nastavuje prevádzkovú rýchlost' digestora:1. Nízka rýchlost, používaná na nepre-tržitú a tichú výmenu vzduchu za prítomnosti l'ahkých pár z varenia.2. Stredná rýchlost, vhodná pre văčšinu prevádzkových podmienok s optimál-nym pomerom toku vzduchu / hluku.3. Maximálna rýchlost používaná na elimináciu objemných emisií výparov z varenia, vrátane dlhých období

L	Svetlo	Zapína a vypína osvetlenie
M	Motor	Zapína a vypína motor odsávania
V	Rých-lost	Nastavuje prevádzkovú rýchlost diges-tora:1. Nízka rýchlost, používaná na nepre-tržitú a tichú výmenu vzduchu za prítomnosti l'ahkých pár z varenia.2. Stredná rýchlost, vhodná pre väčšinu prevádzkových podmienok s optimál-nym pomerom toku vzduchu / hluku.

5 Údržba

5.1 Filter na zachytávanie mastnoty

5.1.1 Čistenie kovových samonosných filtrov na zachytávanie mastnoty

• Filtre sa musia čistiť každé 2 mesiace, alebo častejšie v prípade obzvlášť častého používania digestora. Filtre sa môžu umývať v umývačke riadu. • Vytiahnite posuvný sací panel.
• Po odpojení príslušných upevňovacích prvkov odstráňte filtre jeden po druhom.
• Umyte filtre, ale dávajte pozor, aby ste ich neohli. Pred opätovným osadením ich nechajte vyschnúť. (Farba povrchu filtra sa môže v priebehu času meniť, ale nemá vplyv na efektívnosť filtra).
• Pri opätovnom osadení sa uistite, že je rúčka viditeľná z vonkajšej strany.
• Zatvorte posuvný sací panel.

5.2 Uhlíkový filter (recyklačná verzia)

• Tieto filtre sa nedajú umývať ani regenerovať a musia sa vymieňať približne každé 4 mesiace alebo častejšie pri častom používaní.
• Vytiahnite posuvný sací panel.
• Odpojte filtre na zachytávanie mastnoty.
• Odstráňte nasýtený uhlíkový filter uvoľnením upevňovacích háčikov.
• Na miesto nasaďte nový filter. • Vymeňte filtre na zachytávanie mastnoty.
• Zatvorte posuvný sací panel.

• Odpojte kovové filtre na zachytávanie mastnoty.
• Odskrutkujte žiarovky a vymeňte ich za nové, ktoré majú rovnaké charakteristiky.
• Vymeňte kovové filtre na zachytávanie mastnoty.
