Produkttyp	Abluft-/Umlufthaube
Marke	BEKO
Modell	CTB6250B
Breite	598 mm
Tiefe	175 mm
Höhe	280 mm
Nettogewicht	7,6 kg
Bruttogewicht	8,5 kg
Farbe	Schwarz
Stromversorgung	220-240 V, 50-60 Hz
Absaugleistung	420 m³/h
Motorleistung	140 W
Beleuchtung	2 Lampen à 28 W jede
Anzahl Geschwindigkeitsstufen	3 (Minimum, Mittel, Maximum)
Bedienungsart	Mechanische Drucktaster (L, M, V)
Durchmesser Abluftschlauch	120-150 mm
Fettfilter	Metall, spülmaschinengeeignet (empfohlen)
Geruchsfilter (optional)	Aktivkohle, nicht waschbar, alle 3-4 Monate austauschen
Installation	Unter einem Wandschrank, Abluft- oder Umluftbetrieb
Mindestabstand zur Kochfläche	650 mm (sofern nicht anders angegeben)
Funktionen	Beleuchtung, Absaugung, 3 Stufen
Pflege und Reinigung	Fettfilter alle 2 Monate reinigen; Aktivkohlefilter alle 3-4 Monate ersetzen; Außenfläche mit feuchtem Tuch und mildem Reinigungsmittel reinigen
Sicherheit	Kein Flambieren unter der Haube, keine offenen Flammen, vor Wartung Netzstecker ziehen

Häufig gestellte Fragen - CTB6250B BEKO

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfläche?

Der Mindestsicherheitsabstand beträgt 650 mm für Kochflächen, sofern nicht anders in den spezifischen Anweisungen des Plattenherstellers angegeben.

Wie installiere ich die Dunstabzugshaube im Abluftbetrieb?

Schließen Sie die Dunstabzugshaube mit einem starren oder flexiblen Rohr mit 120 oder 150 mm Durchmesser an eine Luftabfuhrleitung an. Verwenden Sie ggf. den Reduzierflansch. Stellen Sie sicher, dass der Leitungsweg so kurz wie möglich ist und einen Unterdruck von 0,04 mbar nicht überschreitet.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Bohren Sie ein 125 mm Loch in den Schrank oberhalb der Dunstabzugshaube. Setzen Sie den Reduzierflansch auf den Auslass der Dunstabzugshaube, verbinden Sie ihn mit einem 120 mm Rohr zum Loch und befestigen Sie das mitgelieferte Auslassgitter an der Umluftauslassöffnung. Stellen Sie sicher, dass die Aktivkohlefilter eingesetzt sind.

Wie reinige ich die Metallfettfilter?

Die Fettfilter können in der Spülmaschine oder von Hand gereinigt werden. Es wird empfohlen, sie alle 2 Monate oder bei intensiver Nutzung häufiger zu reinigen. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 3 bis 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden. Er ist optional erhältlich.

Wie ersetze ich die Glühbirne der Dunstabzugshaube?

Schalten Sie die Beleuchtung aus und warten Sie, bis die Lampen abgekühlt sind. Entfernen Sie die Metallfettfilter, schrauben Sie die alten Lampen heraus und ersetzen Sie sie durch neue mit denselben Spezifikationen (2 x 28 W). Setzen Sie die Filter wieder ein.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zunächst die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube ohne Aktivkohlefilter verwenden?

Ja, wenn die Dunstabzugshaube im Abluftbetrieb (Abzug nach außen) installiert ist, sind Aktivkohlefilter nicht erforderlich. Im Umluftbetrieb sind sie unverzichtbar.

Ist die Dunstabzugshaube für den Einsatz über einem Gasherd geeignet?

Ja, aber beachten Sie den Mindestabstand von 650 mm und sorgen Sie für ausreichende Belüftung des Raumes (maximaler Unterdruck 0,04 mbar). Stellen Sie die Flammen so ein, dass sie nicht über den Topfboden hinausragen.

Wie pflege ich die Außenfläche der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch und ein mildes Flüssigwaschmittel. Verwenden Sie keine scheuernden oder korrosiven Mittel. Trocknen Sie mit einem weichen Tuch.

BEDIENUNGSANLEITUNG CTB6250B BEKO

Bitte lesen Sie zuerst diese Anleitung!

Sehr geehrter Kunde,

Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesem Produkt, das mit den höchsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, beste Ergebnisse erzielen. Bitte lesen Sie dieses gesamte Benutzerhandbuch und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden, und bewahren Sie sie für eine spätere Nutzung sicher auf. Wenn Sie das Produkt an einen Dritten weitergeben, übergeben Sie ihm bitte auch dieses Handbuch. Befolgen Sie alle Warnhinweise und Informationen in diesem Handbuch.

Bitte denken Sie daran, dass dieses Handbuch auch für einige andere Modelle entwickelt wurde. Auf Unterschiede zwischen verschiedenen Modellen wird in diesem Handbuch hingewiesen.

Erklärung der Symbole

In diesem Handbuch werden die folgenden Symbole verwendet:

Wichtige Informationen oder nützliche Tipps in Bezug auf die Verwendung.

Warnung vor Situationen, die für Ihr Leben oder Ihr Eigentum gefährlich sein könnten.

Warnung vor Stromschlägen

Das Verpackungsmaterial des Produkts wird in Übereinstimmung mit unseren nationalen Umweltschutzbestimmungen aus recyclebarem Material hergestellt.

Entsorgen Sie das Verpackungsmaterial nicht mit dem Hausmüll oder anderem Müll. Bringen Sie das Verpackungsmaterial zur von den lokalen Behörden bereitgestellten Sammelstelle.

Dieses Produkt wurde mit der modernsten Technologie und unter umweltfreundlichen Bedingungen hergestellt.

1

Wichtige Sicherheits- und Umweltanweisungen

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

1.1 Montage

Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden; beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

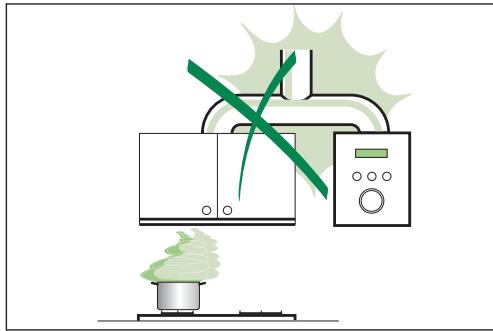

• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.

1

Wichtige Sicherheits- und Umweltanweisungen

Wenn die Anweisungen für die Installation für die Gaskochgeräte einen größeren Abstand oben angeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

1.2 Bedienung

Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

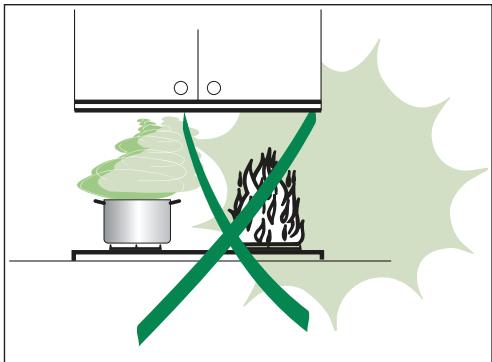

• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. • Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.

- Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
• "ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden."

Wichtige Sicherheits- und Umweltanweisungen

1.3 Wartung

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

1.4 Entsorgung von Altgeräten:

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. Ihre Stadtverwaltung informiert Sie gerne über geeignete Sammelstellen in Ihrer Nähe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS-Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

1.5 Informationen zur Verpackung

Die Verpackung des Produkts wurde gemäß unserer nationalen Gesetzgebung aus recyclingfähigen Materialien hergestellt. Entsorgen Sie Verpackungsmaterialien nicht mit dem Hausmüll oder anderem Müll. Bringen Sie sie zu den von der Stadtverwaltung bereitgestellten Sammelstellen für Verpackungsmaterial.

2 Charakteristiken

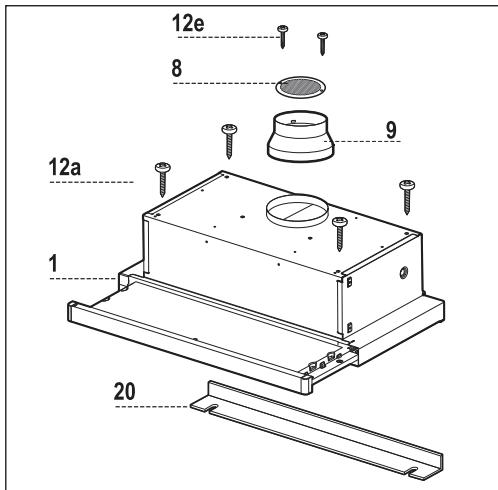

2.1 Komponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter

8 1 Luftleitgitter Luftaustritt

9 1 Reduzierflansch ø 150-120 mm

20 1 Profil fermeture

Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4

12e 2 Schrauben 2,9 x 9,5

St. Dokumentation

1 Bedienungsanleitung

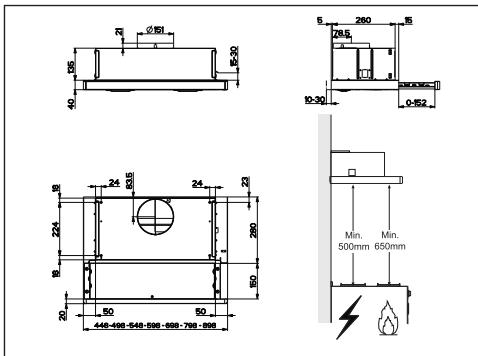

2.2 Platzbedarf

2 Charakteristiken

2.3 Technische Spezifikationen

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Breite	598 mm			898 mm
Tiefe	175 mm
Höhe	280 mm
Betriebsspannung	220 - 240 V, 50-60 Hz
Kontrolle	3 positions
Saugleistung	420 m3/h
Motorenleistung	140 W
Lampenleistung	2X28 W
Durchmesser des Luftabzugrohrs	120-150 mm
Nettogewicht	7,6 kg			9,3 kg
Bruttogewicht	8,5 kg			10,5 kg
Farbe	Weiß	Schwarz	Rostfreier Stahl	Rostfreier Stahl

Markierungen auf dem Produkt oder in den mitgelieferten Dokumenten angegebene Werte stellen Werte dar, die unter Laborbedingungen unter den jeweils geltenden Standards erhalten wurden. Diese Werte können in Abhängigkeit des Gebrauchs des Produkts und den Umweltbedingungen variieren.

3 Montage

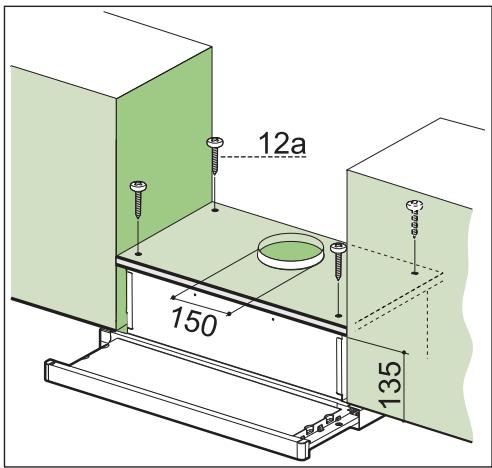

3.1 Bohren der Trägerplatte und Montage der Dunstabzugshaube

Montage mit Schrauben

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 120-150 mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

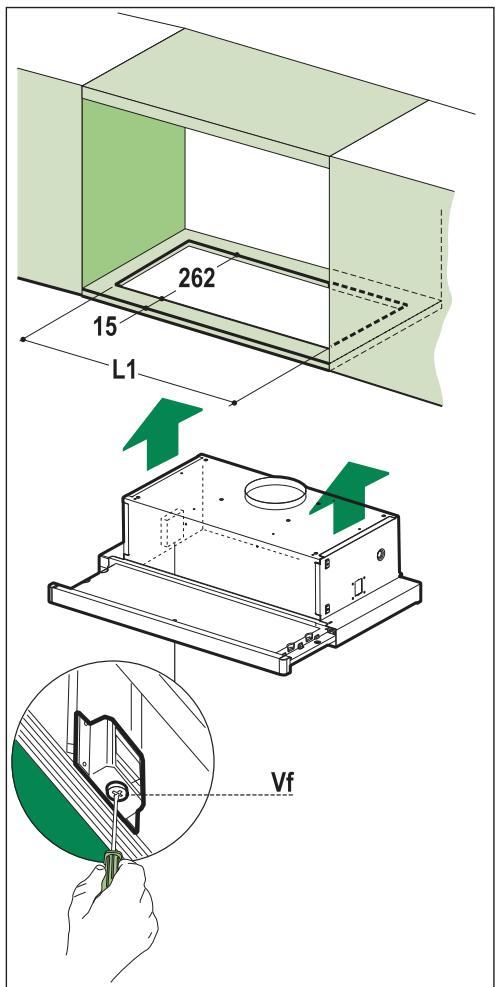

Montage mit Schnappverschluss

Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.

• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen Schnappverschlüsse einrasten.

- Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

Hauben-typ	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

3 Montage

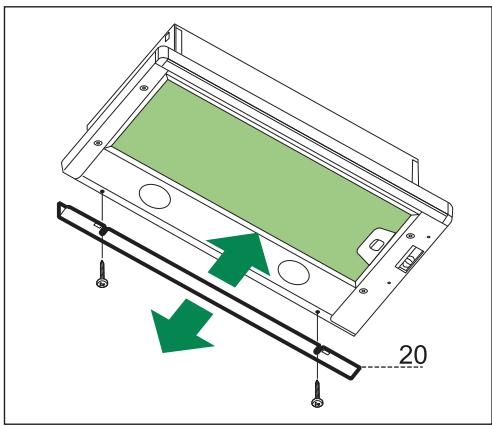

Abdeckprofil

- Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

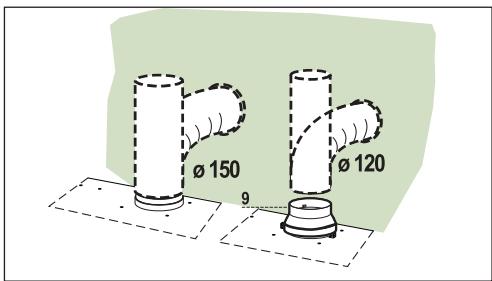

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

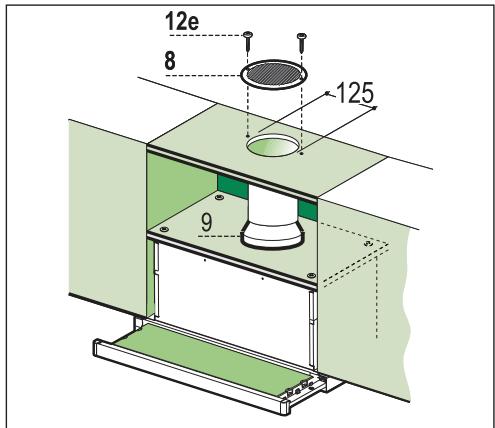

3.2.2 Anschluss in Umluftversion

• In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch ø120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

3.2.3 Elektroanschluss

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

4 Bedienung

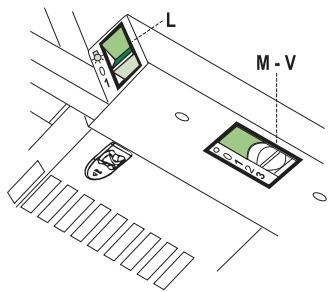

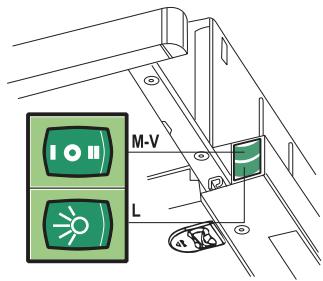

4.1 Bedienfeld

L	Beleucht.	Schaltet die Beleuchtung ein und aus.
M	Motor	Schaltet den Gebläsemotor ein und aus.
V	Geschw.	bestimmt die Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere zeithin.

L	Beleucht.	Schaltet die Beleuchtung ein und aus.
M	Motor	Schaltet den Gebläsemotor ein und aus.
V	Geschw.	bestimmt die Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

5 Wartung

5.1 Fettfilter

5.1.1 Reinigung der Metallfettfilter

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

5.2 Aktivkohlefilter (Umluftbetrieb)

5.2.1 Filterwechsel

Achtung: Die Beleuchtung ausschalten und warten, bis die Lampe abgekühlt ist, bevor der Geruchsfilter ausgewechselt wird.

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen. • Die Fettfilter entnehmen
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. • Die Metallfettfilter wieder montieren. • Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

• Die Metallfettfilter entfernen. - Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

3.2.2 Luftauslass bei Versionen mit Umluftbetrieb
